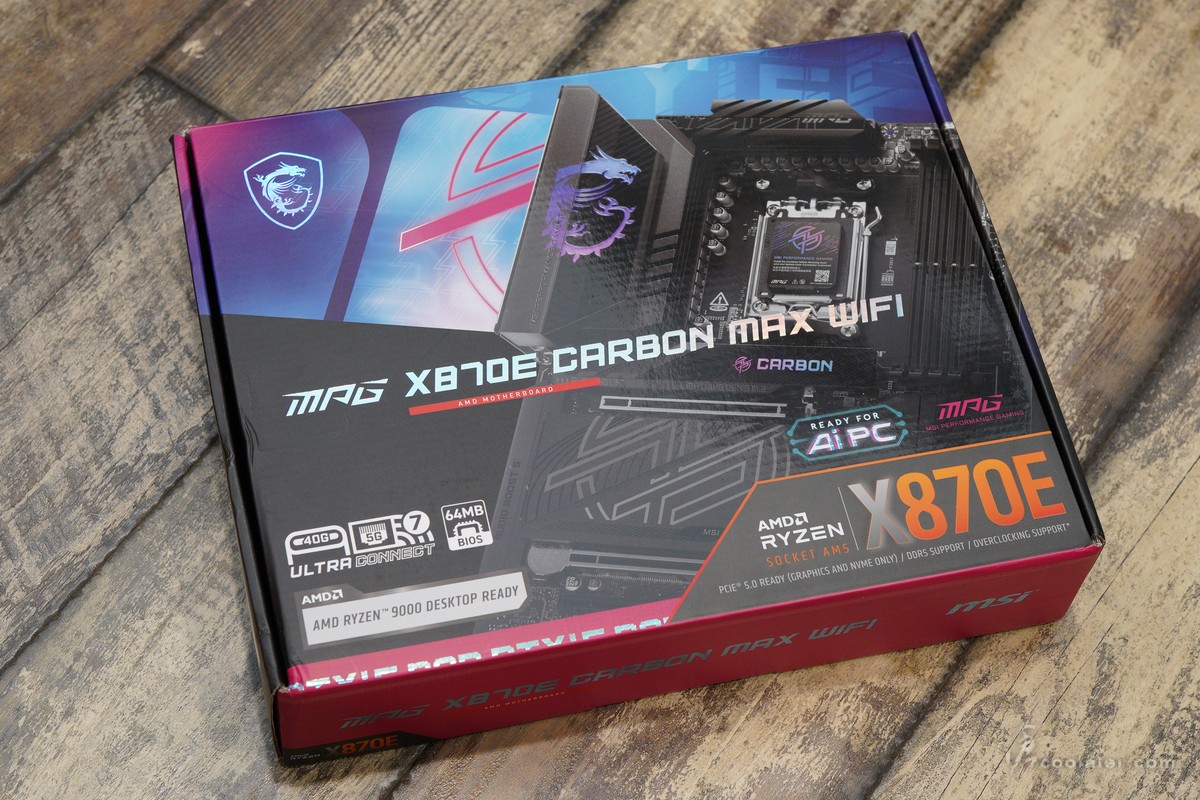

MSI 最近將許多既有的型號改版為 MAX 再出發，主要也是今年預計沒有新的晶片組，但板廠還是得從既有延伸出新的版本，加入一些新功能等。稍早前有介紹過 MAG B850 GAMING PLUS MAX WIFI ，而這次是更高級的 X870E CARBON MAX WIFI ，相較於原本型號一樣多出了 MAX 字樣，主打就是 OC Engine 可外頻超頻，以及 64MB BIOS 的容量。

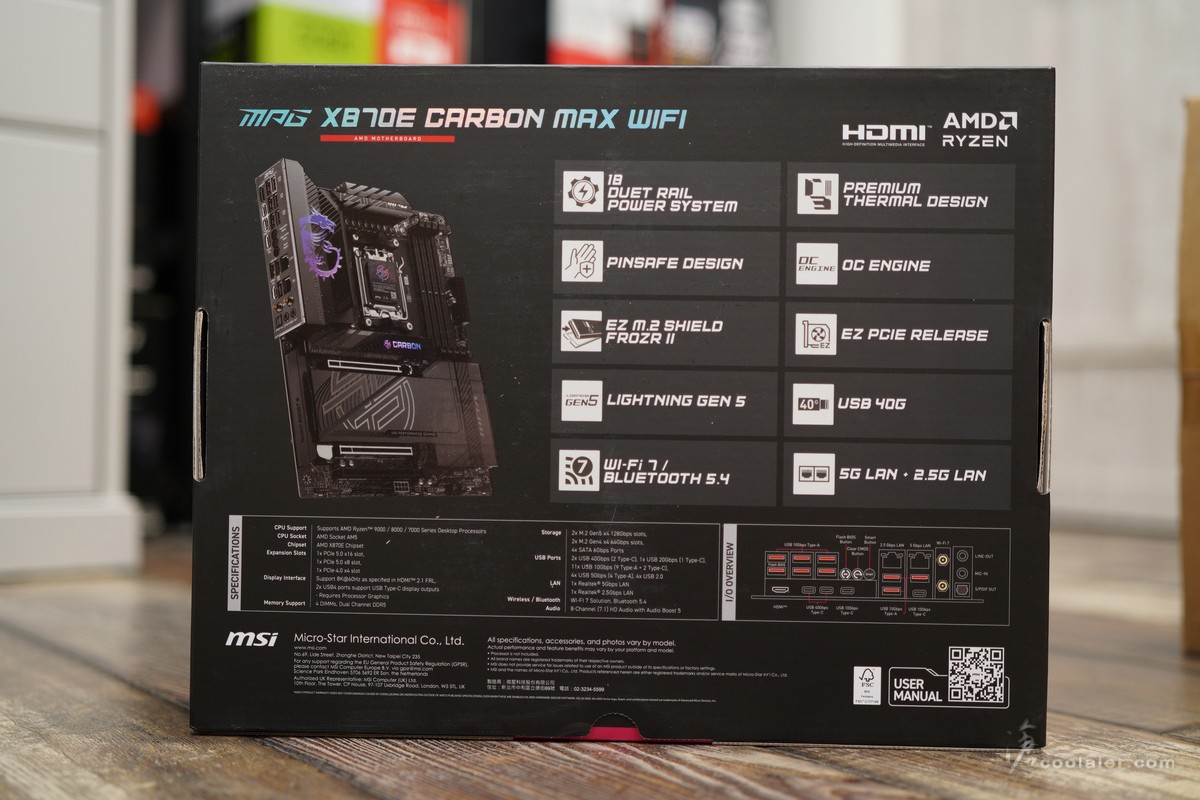

在包裝上也可以看到其特色，USB 40Gbps 傳輸速度、5G 有線網路、Wi-Fi 7、64GB BIOS。
採用18+2+1相供電設計、高階散熱器設計、DIY 各種友善設計、安全針腳 PINSAFE 設計、OC ENGINE 超頻功能、EZ M.2 Shield Frozr II 快拆散熱片、EZ PICE Release 釋放鍵、Lightning Gen 5、USB 40G、Wi-Fi 7 + 藍牙 5.4、 5G + 2.5G 雙有線網路。

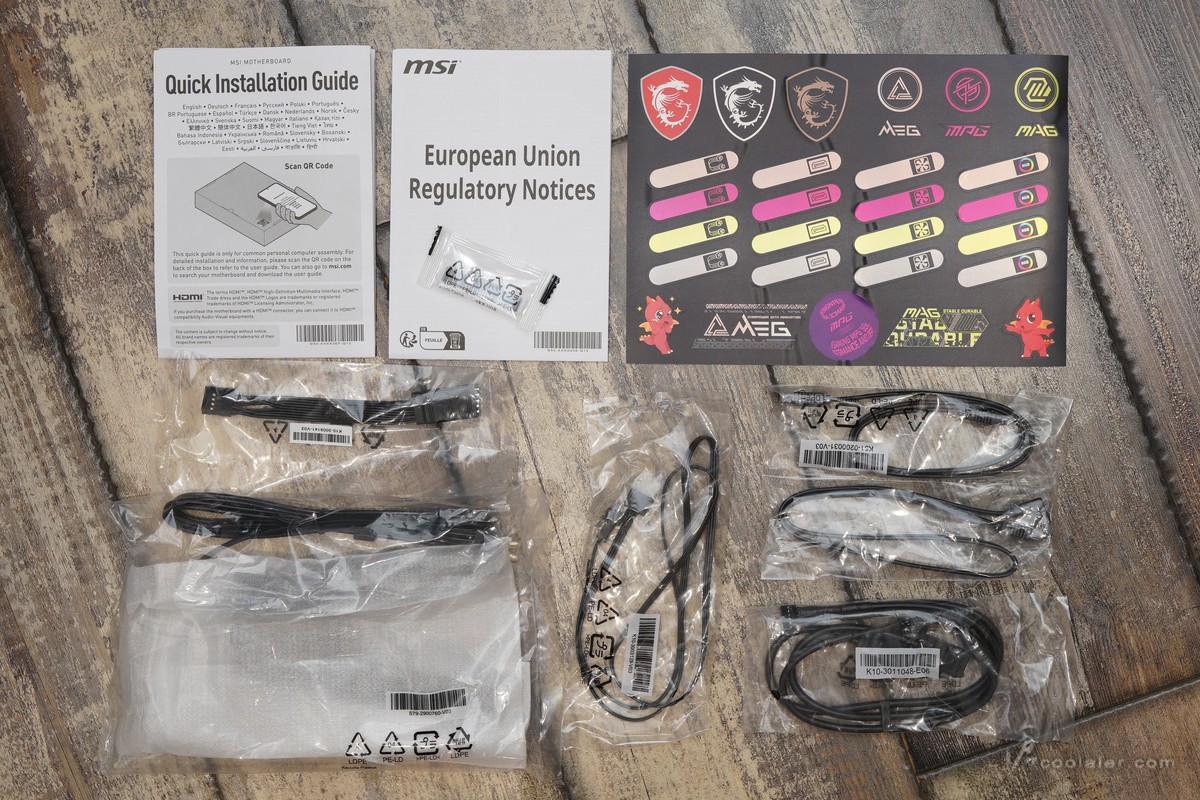

配件有說明書、標籤及個性化貼紙、M.2 螺絲、M.2 六角拆卸工具、無線天線、EZ Front panel Cable、EZ Conn-Cable、ARGB 燈效線、2條 SATA。

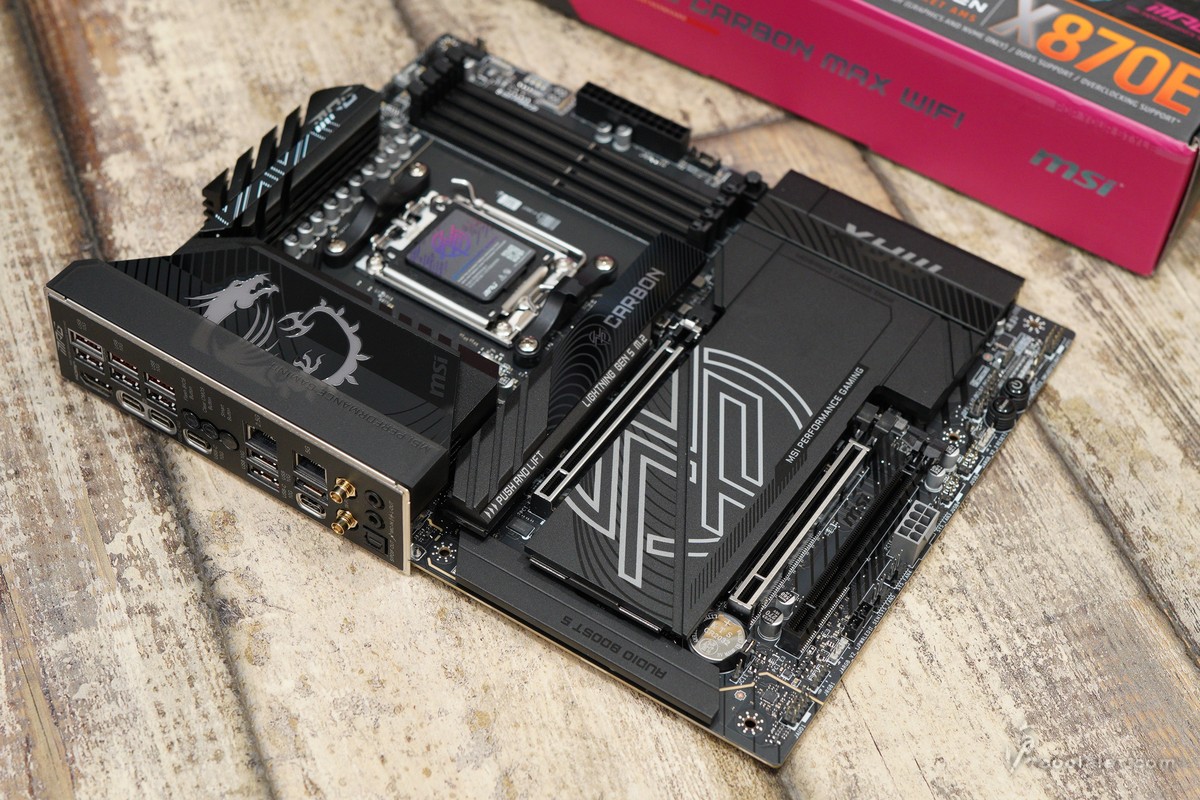

外觀整體黑色，基本上與非 MAX 版本幾乎無異，低調的黑色主體，搭配一些銀灰色綴飾。

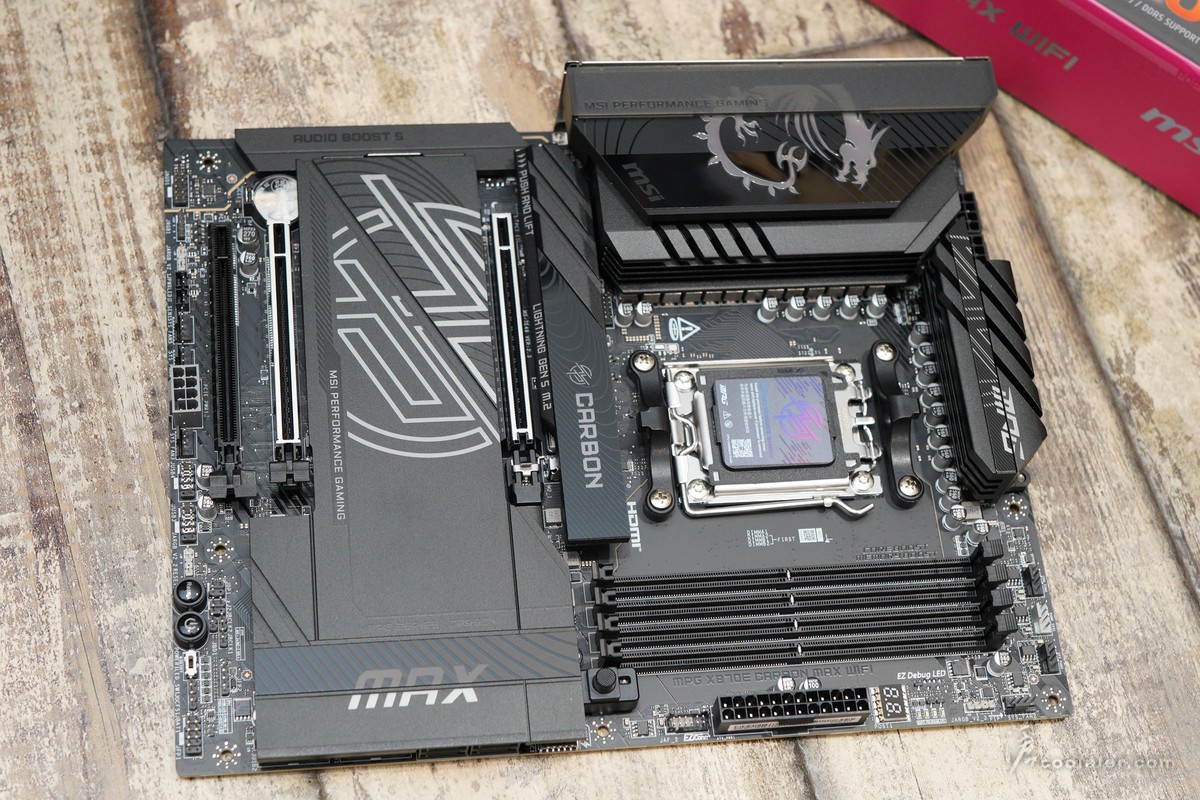

標準的 ATX 尺寸，在晶片組、M.2、供電上面有大面積的散熱片。

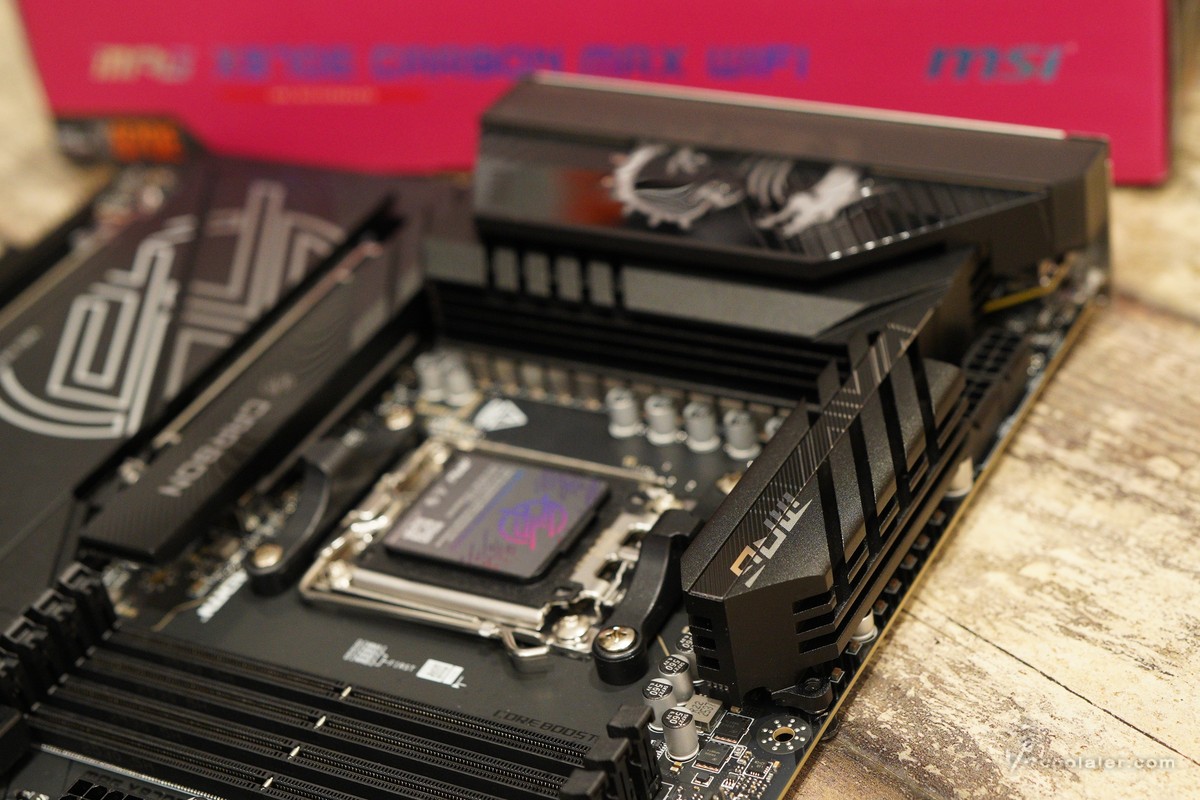

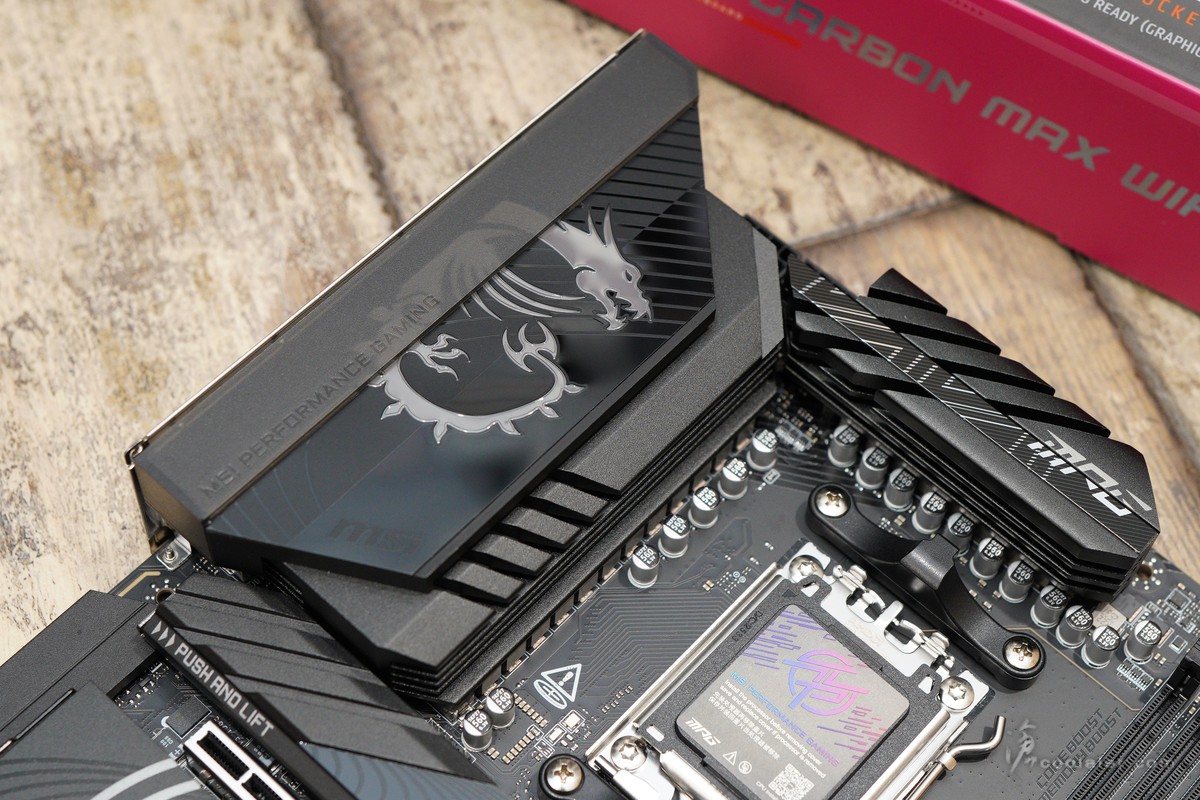

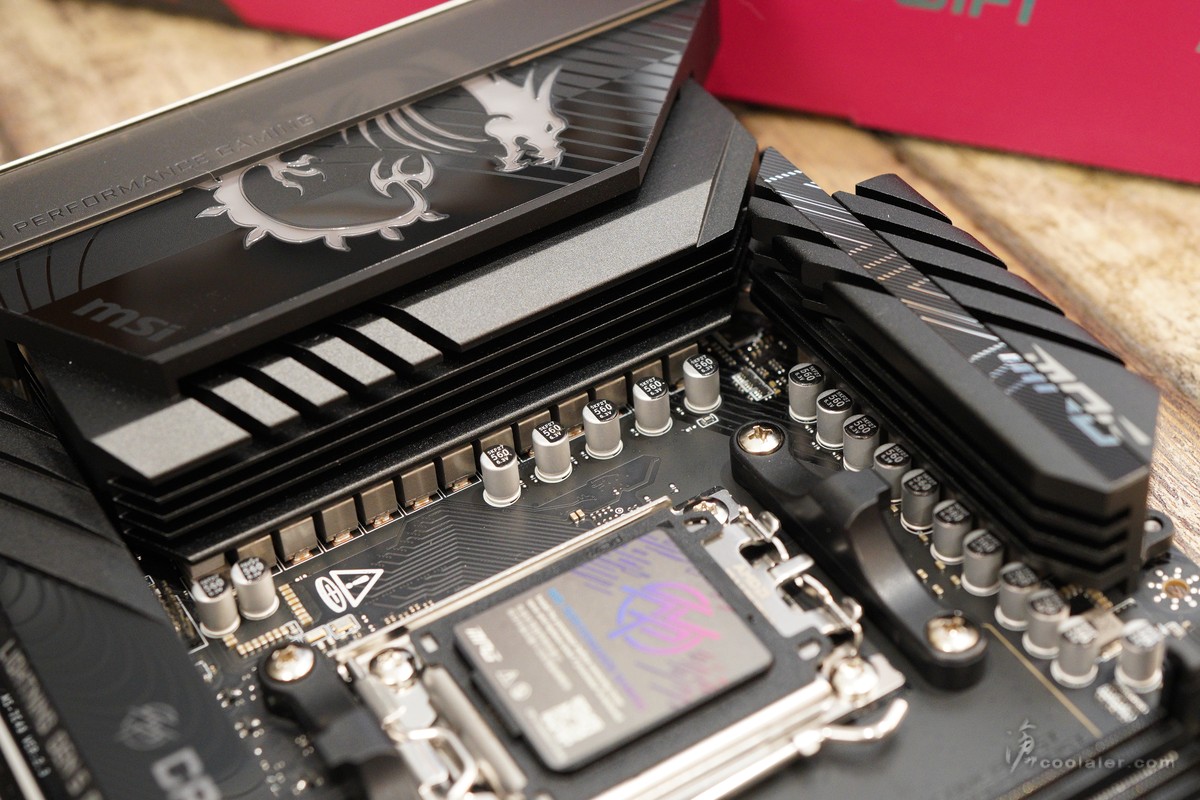

在供電上面有大型的散熱鰭片，且在外側有一塊龍紋圖案飾板。

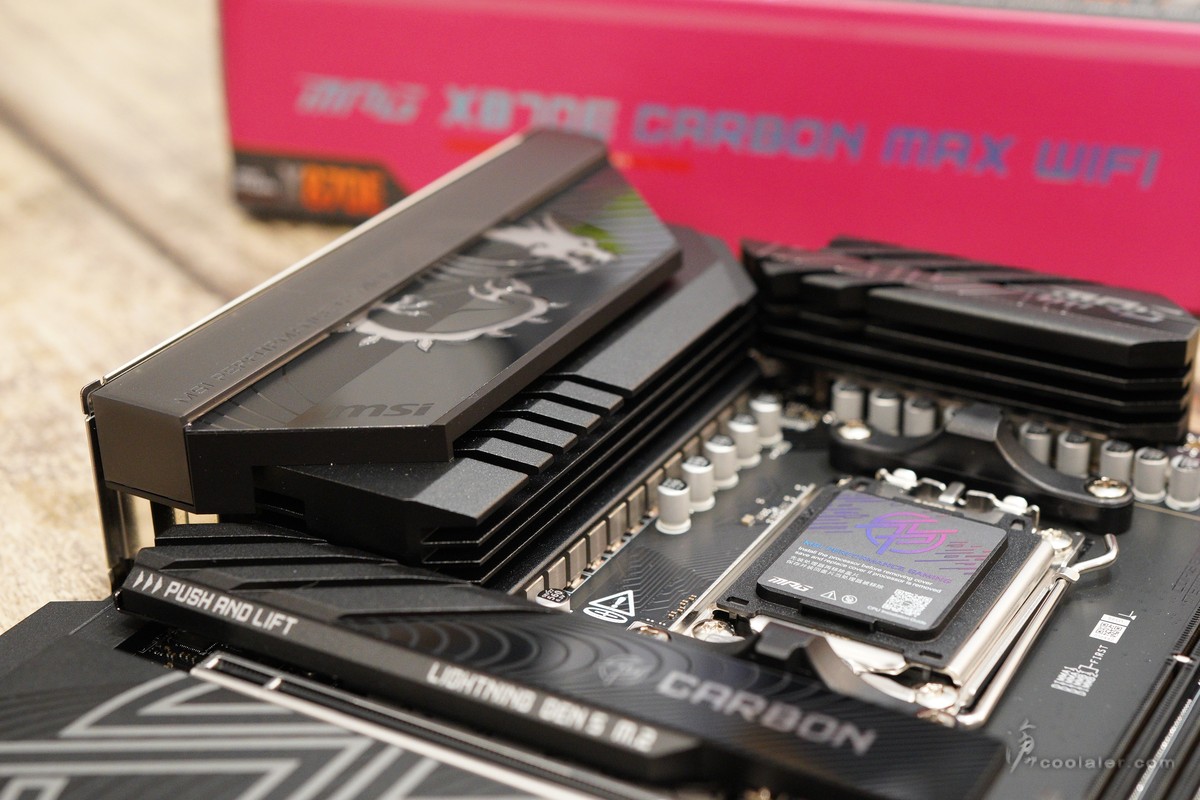

這塊龍紋圖案有 ARGB 燈效。靠近後 IO 側還採用了異材質霧面塑膠片結合，上面有 MSI PERFORMANCE GAMING 字樣。

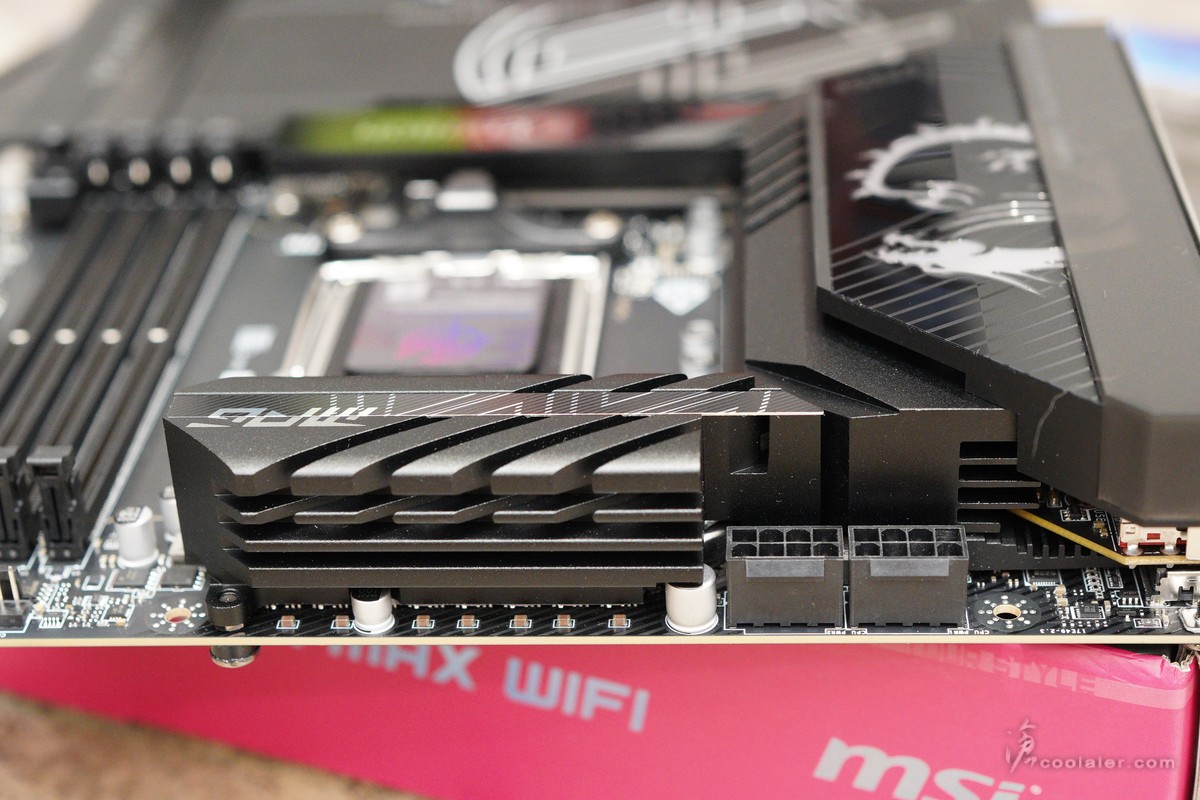

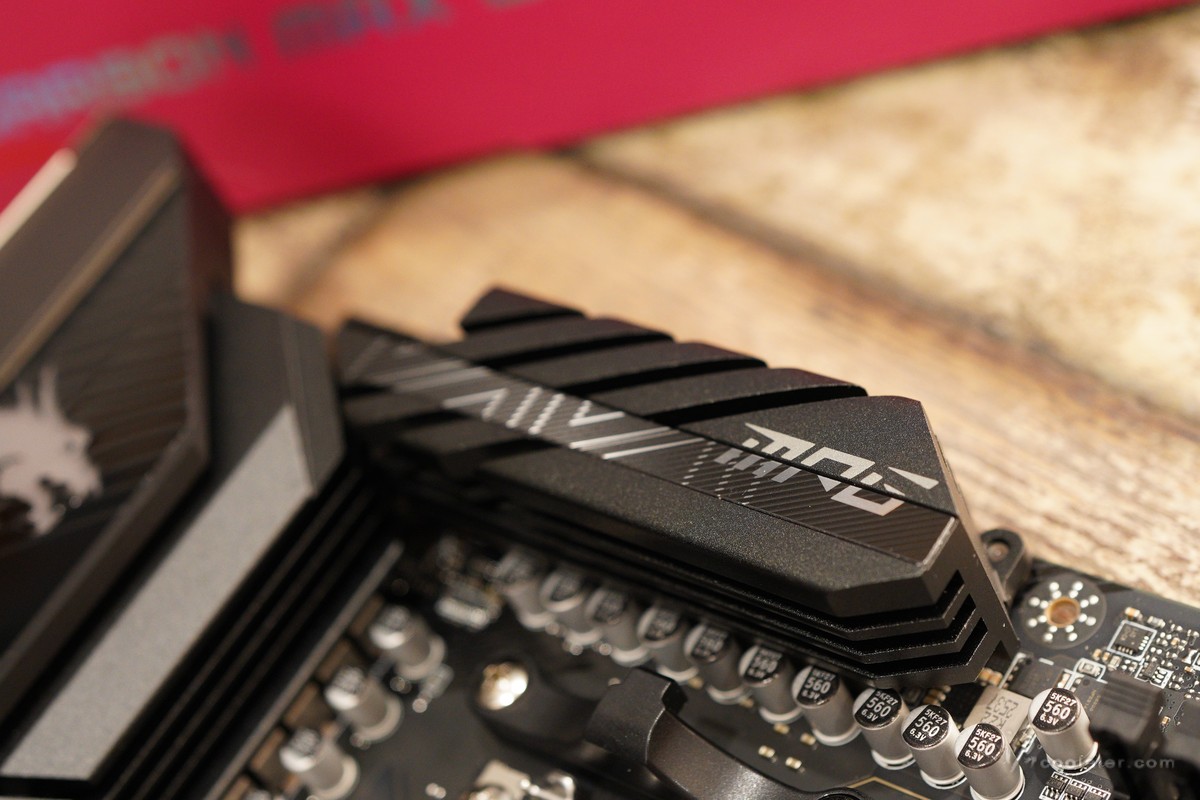

從側面可以看到下方鋁擠鰭片增加散熱面積。
採用18+2+1相供電設計，與供電元件接觸的部分有 7W/mK MOSFET 散熱墊。
兩塊供電散熱片之間有採用熱導管串接，輔助導熱。
2個 CPU 8pin。

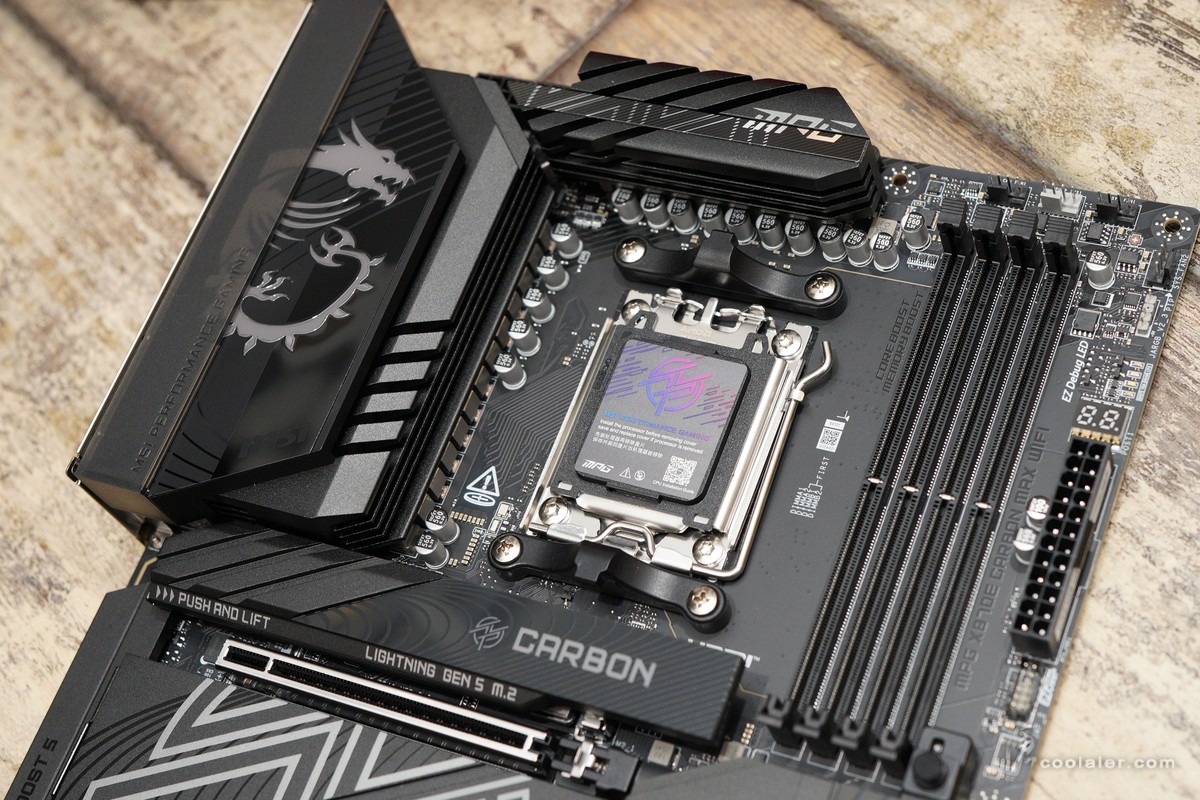

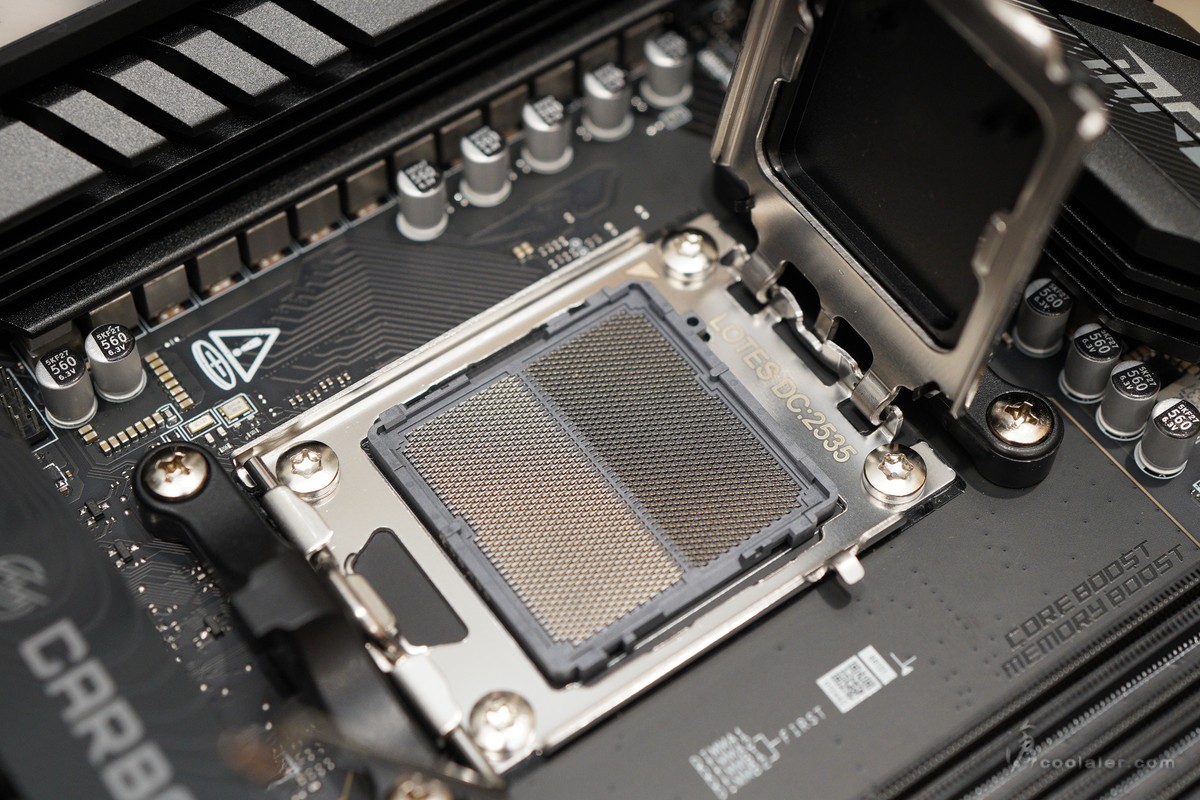

AM5 腳位，支援 Ryzen 7000 / 8000 / 9000 系列處理器。

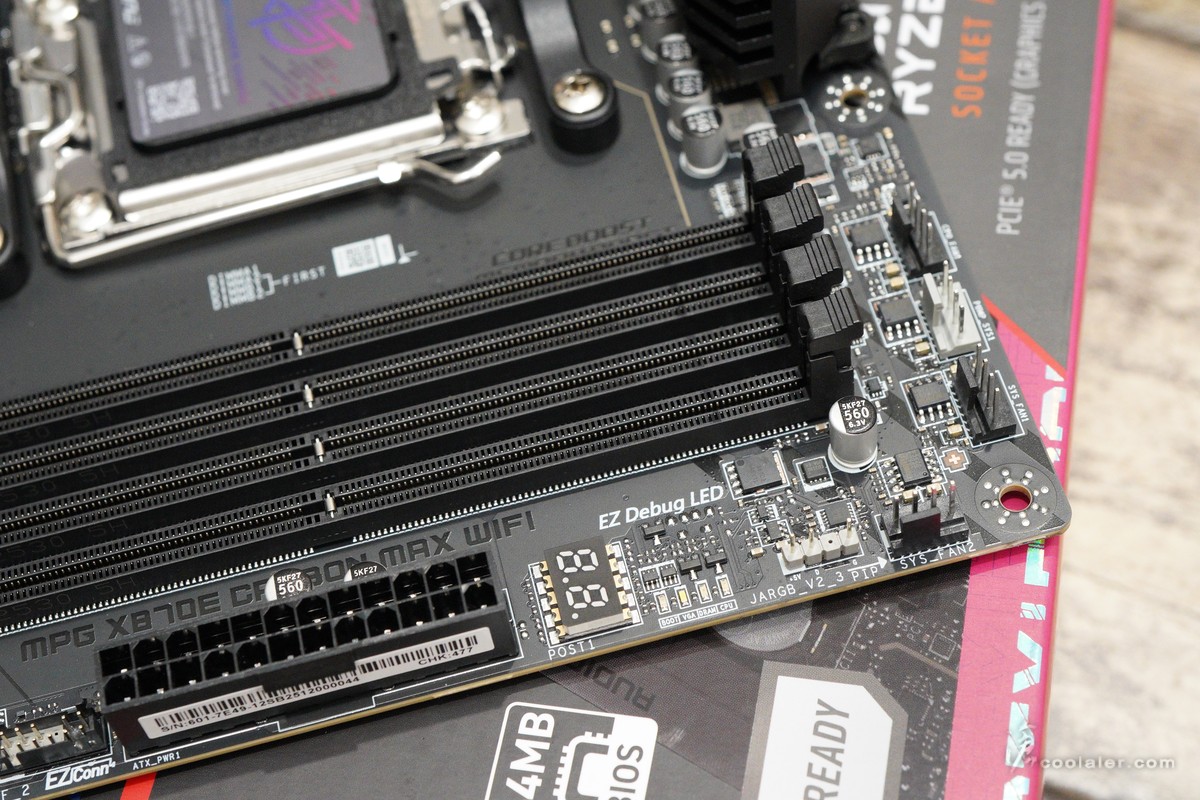

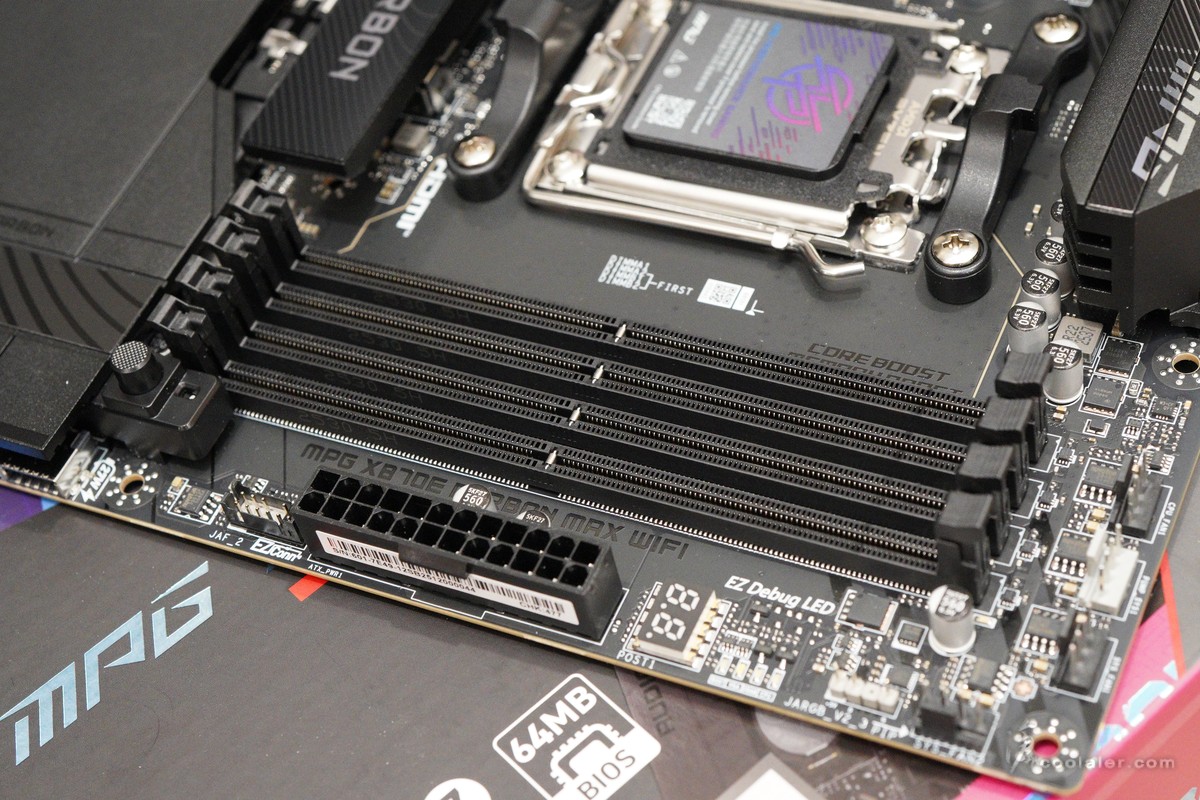

4個 DDR5 記憶體插槽，最大可擴充 256GB，時脈最高可支援 DDR5-9000 (OC)。
在主供電右側，提供了七段顯示器的 Debug 燈以及 EZ Debug LED 。

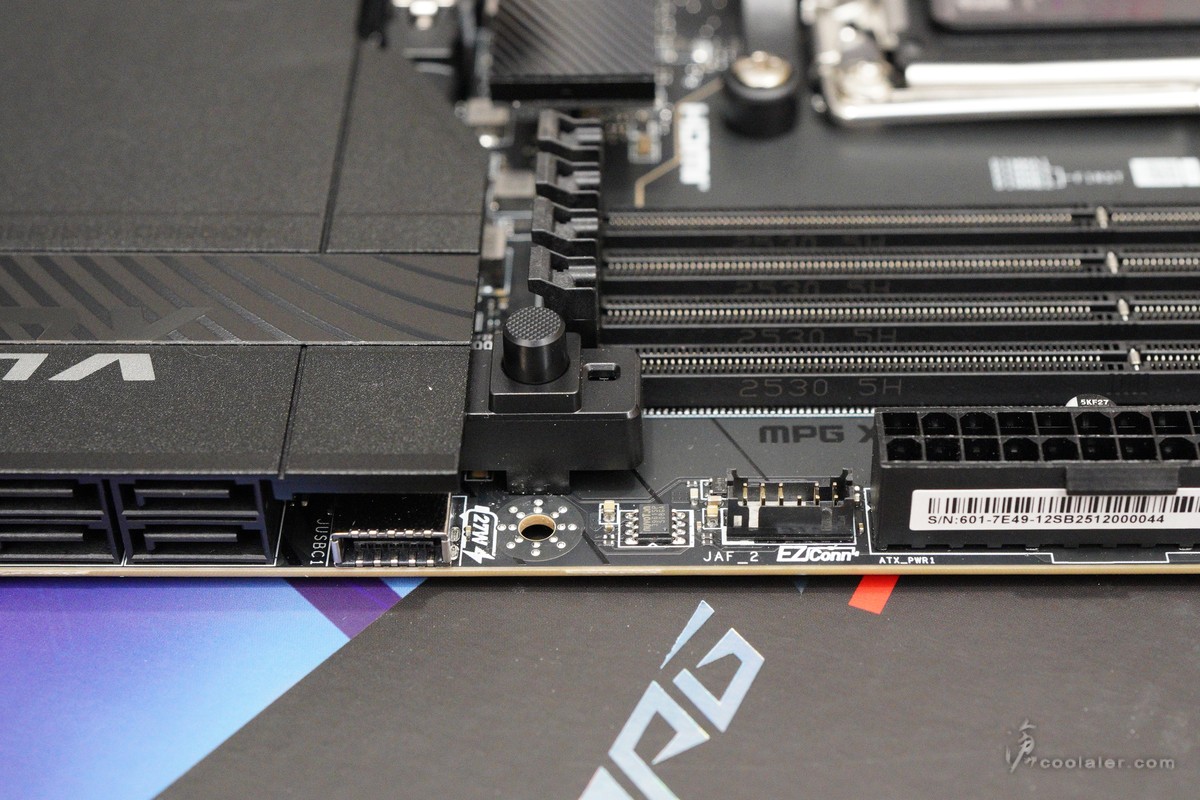

主供電左邊則有一個 EZ-Conn 接口。

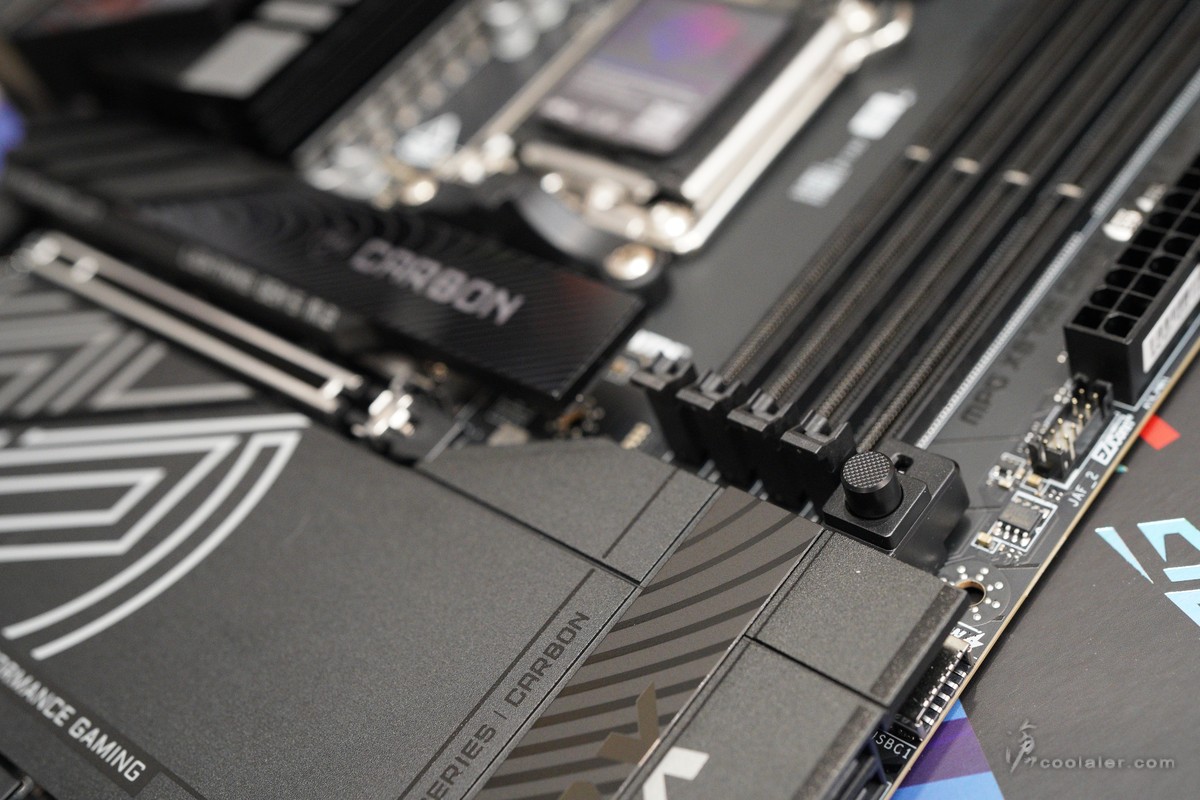

記憶體旁邊有一顆 EZ PICE Release 釋放鍵，用於解鎖安裝的顯卡，避免原本位置被散熱器干涉不容易釋放。

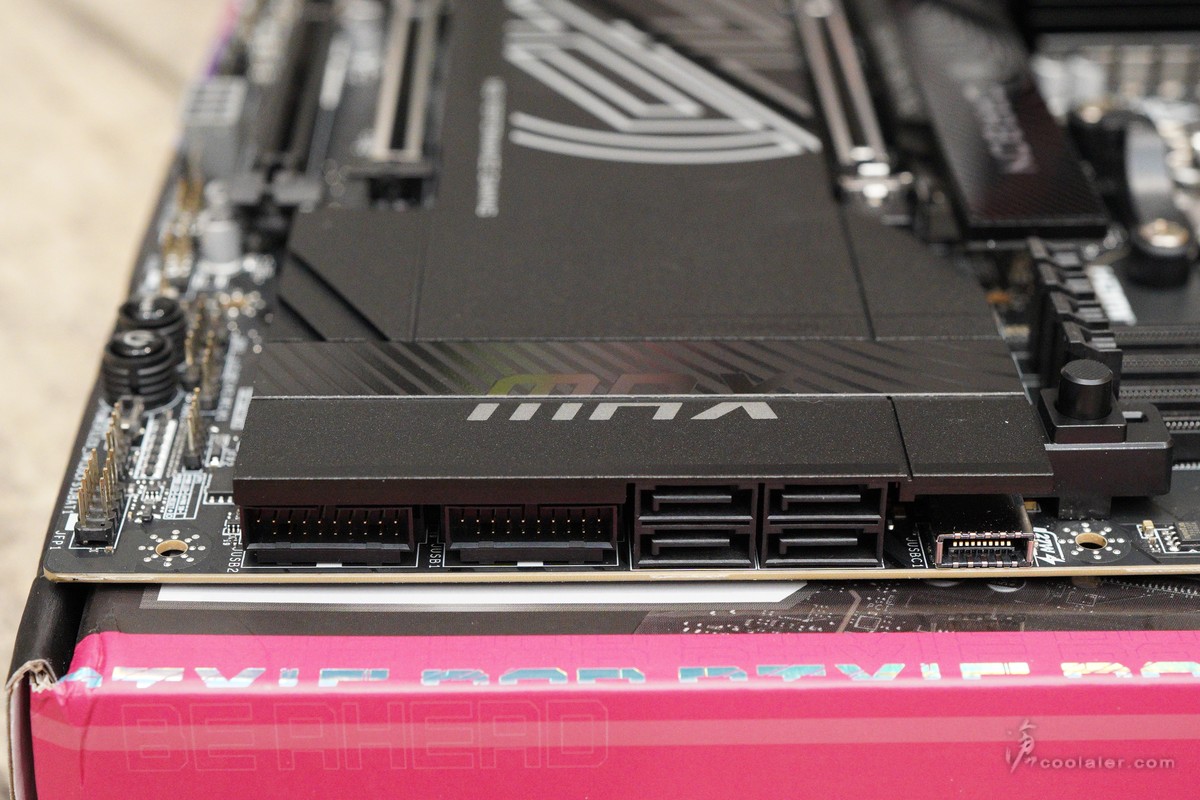

2組 USB 3.0、4個 SATA、1個 USB 20Gbps Type-C

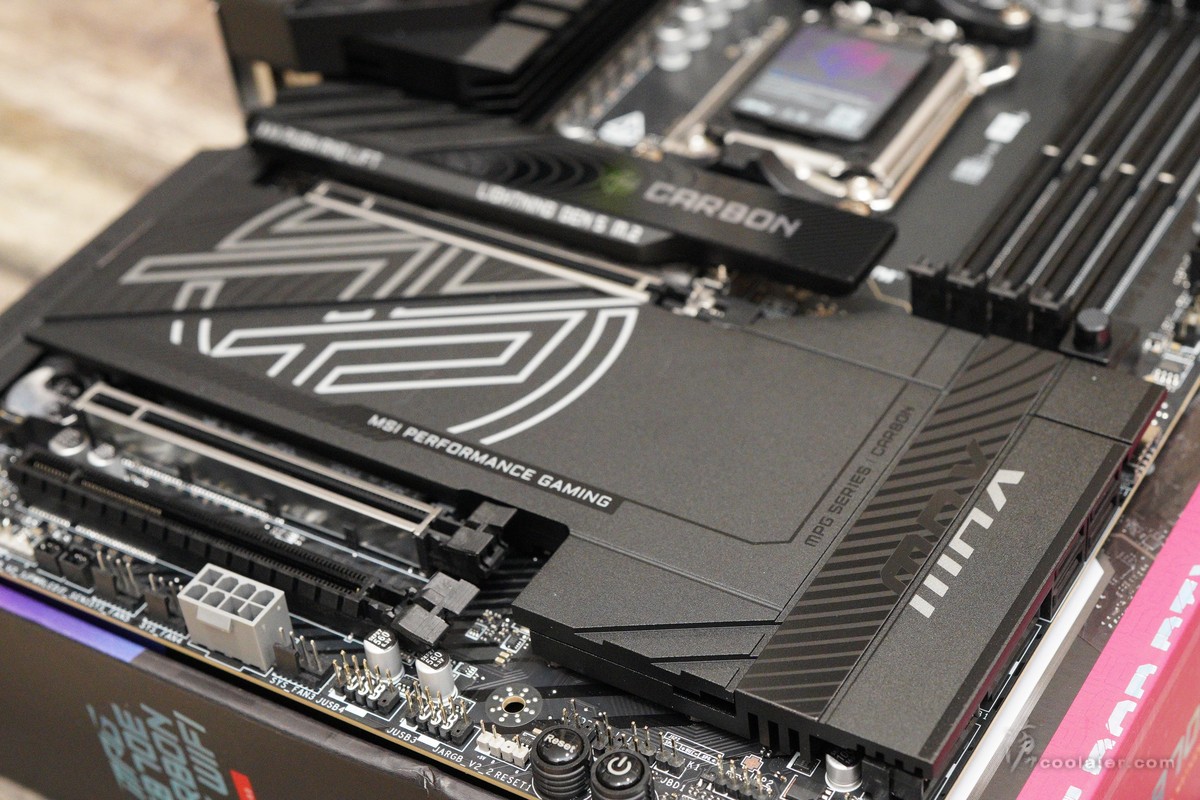

晶片組散熱片延伸到左側 M.2 很有一致性，上面也有 MPG 以及 MAX 版本的一些元素設計。

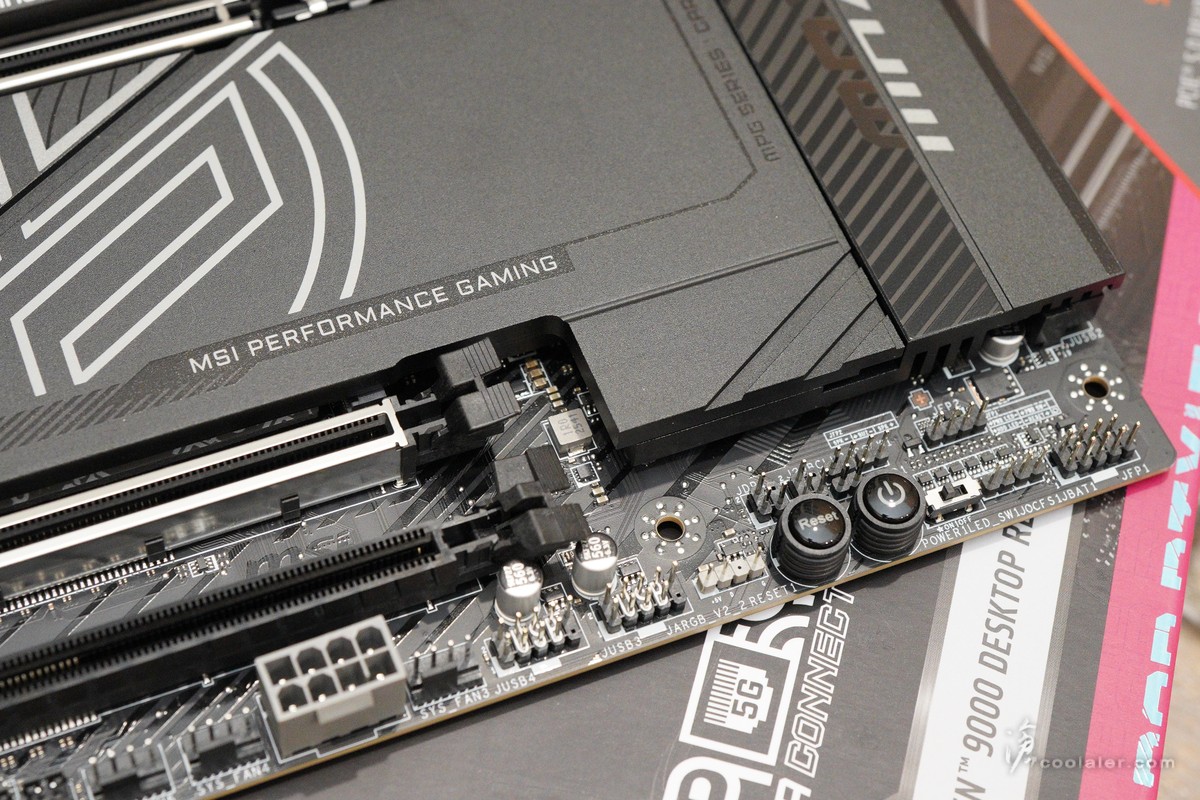

主板下方有配置快速開關，重置鍵、電源鍵、LED 開關。

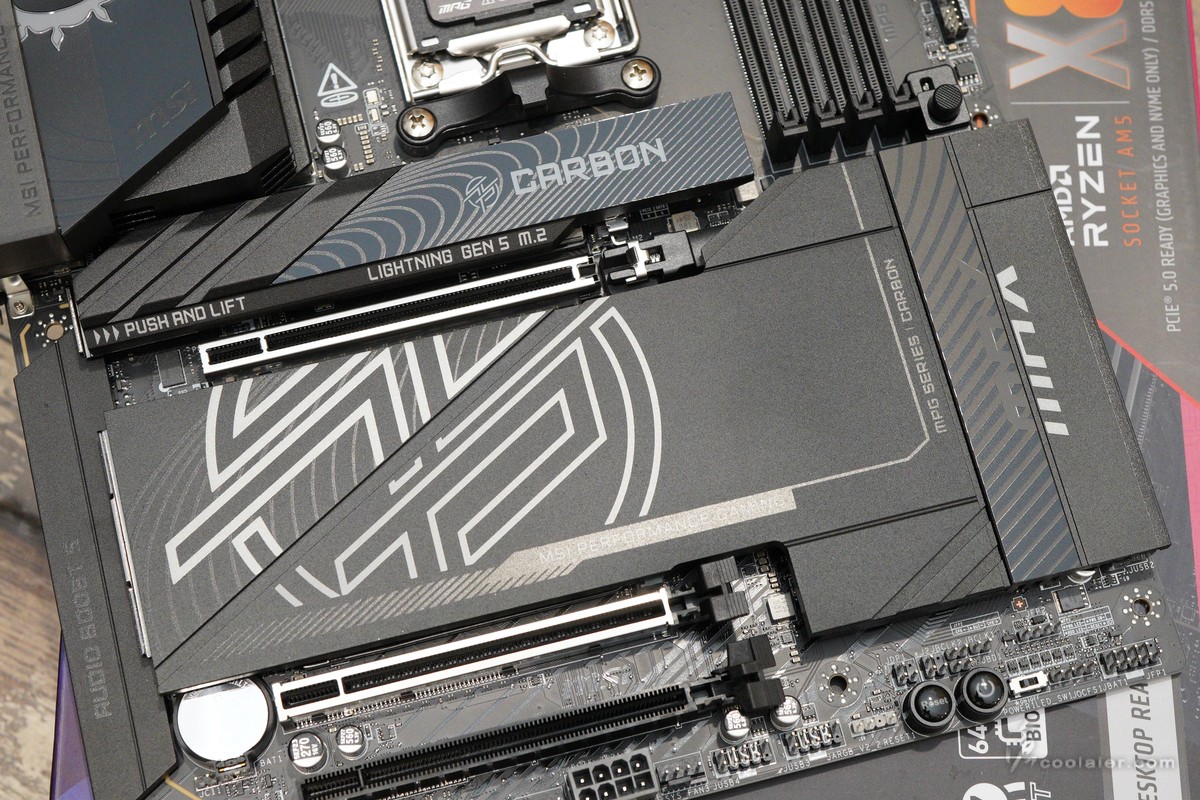

3個 PCIe x16 插槽，規格由右而左，PCIe 5.0 x16、PCIe 5.0 x8、PCIe 4.0 x4。前兩根有強化金屬護甲。另外在主板下側有一個 8pin 輔助供電。
M.2 皆有配置散熱片，且都有快拆設計。

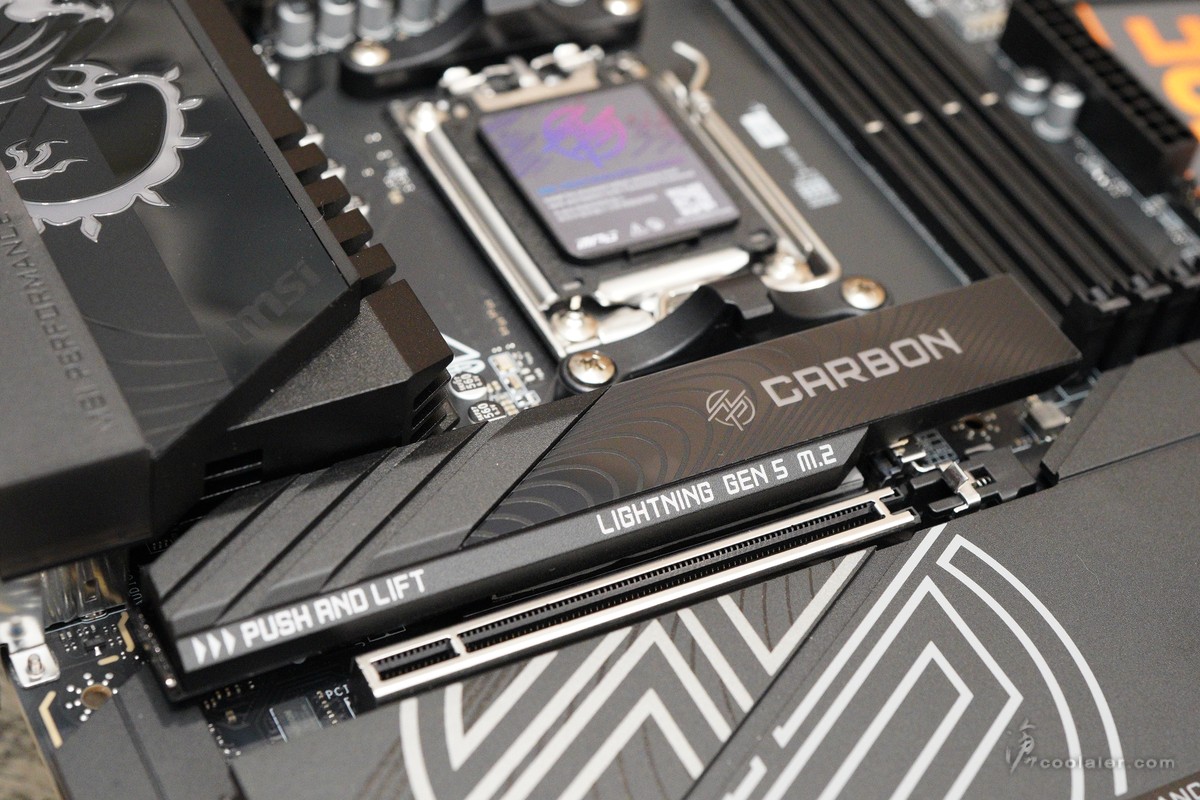

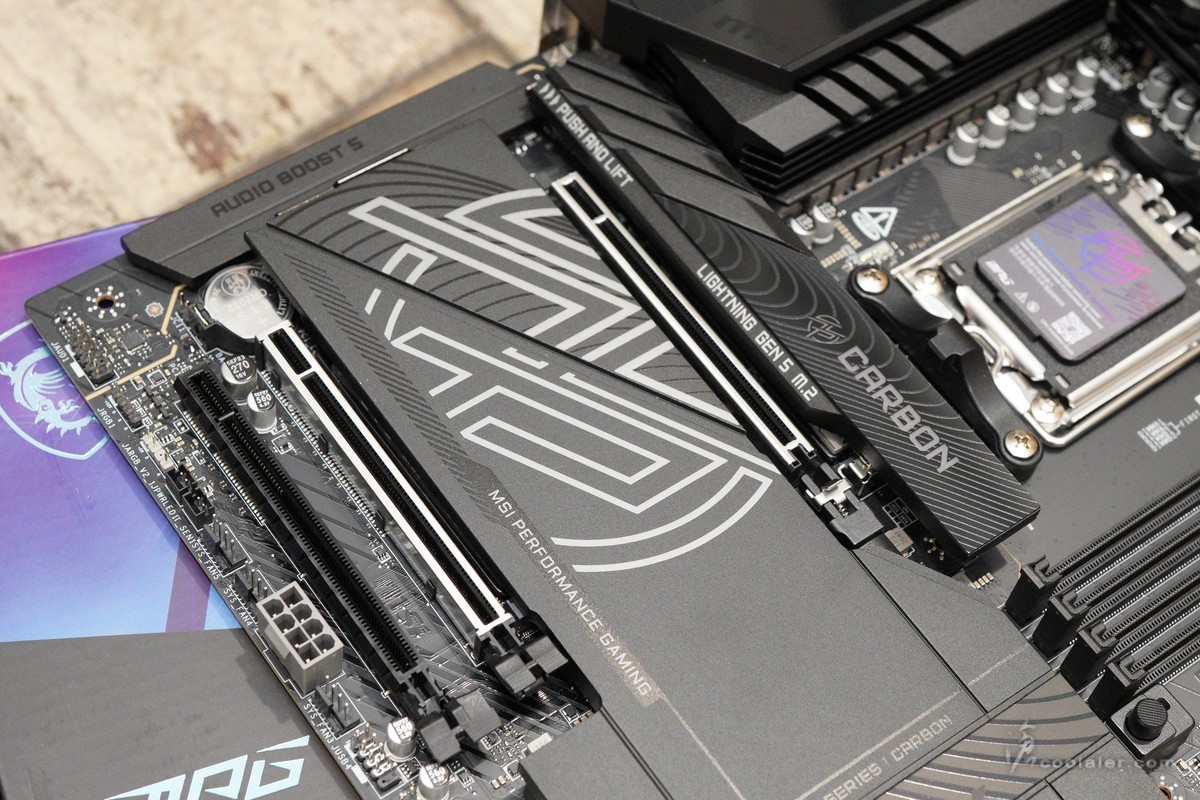

第一根 PCIe 5.0 x16 插槽上方為主要 M.2，有獨立散熱片，上面 CARBON 字樣有 ARGB 燈效。

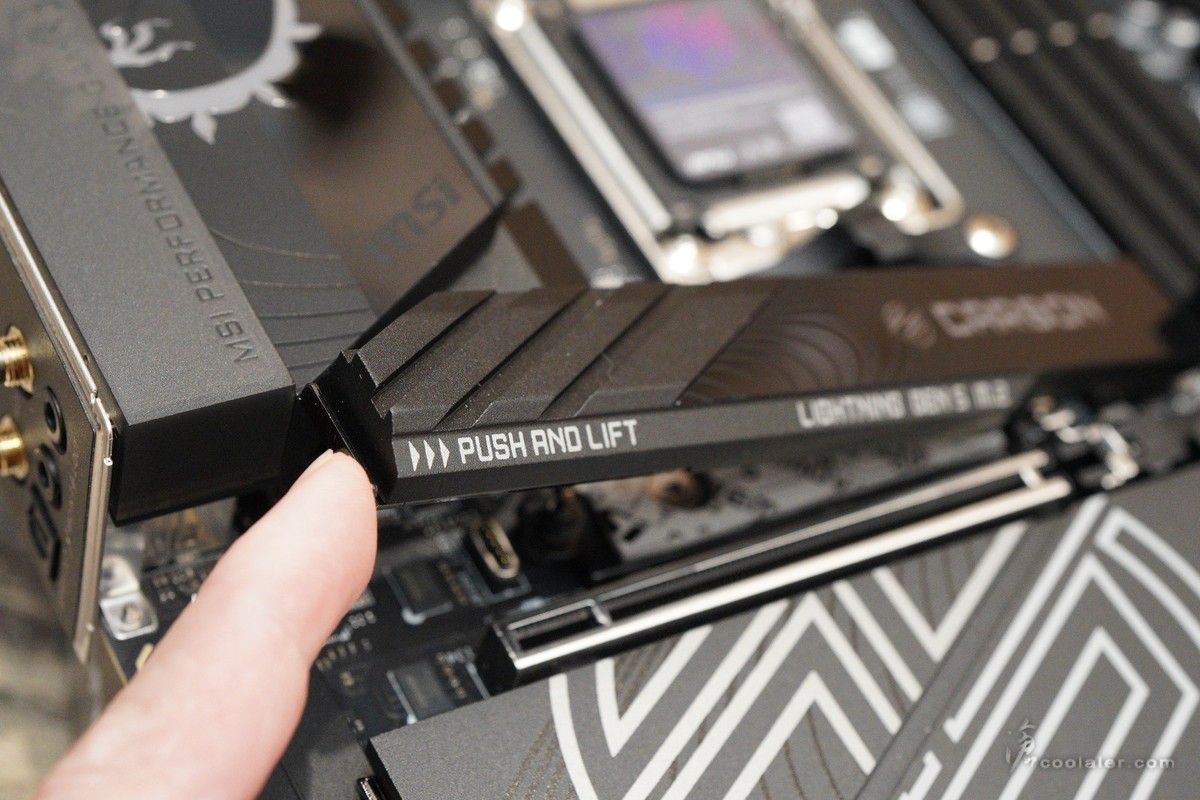

左側邊按壓可快速拆下。

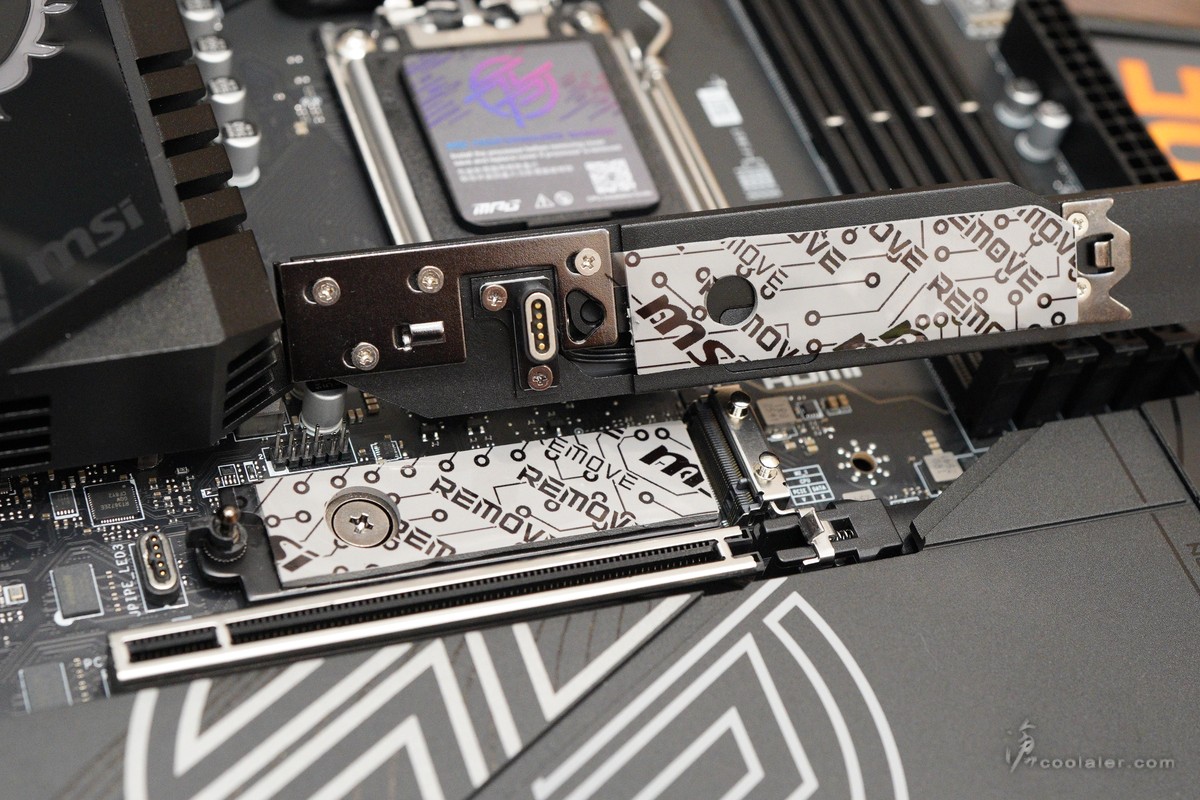

散熱片內側與 M.2 插槽底部都有導熱墊。另外因為支援燈效，在左側有一個四點 Pin 腳接點。

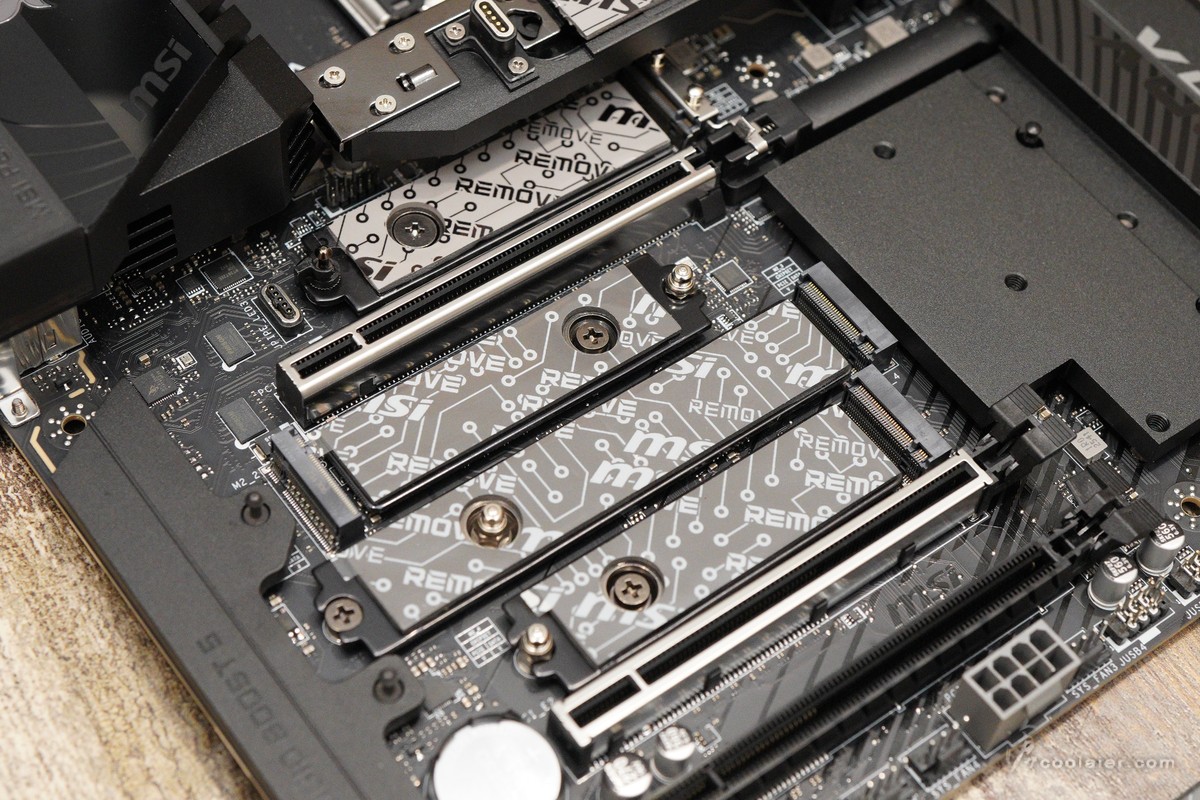

中間有3個 M.2 插槽，一樣上下都預貼導熱墊。
4個 M.2 由上到下規格為，PCIe 5.0 x4、PCIe 5.0 x4、PCIe 4.0 x4、PCIe 4.0 x4。且都支援 EZ M.2 快速拆裝。另外值得注意，USB 40Gbps Type-C 與 M2_2 插槽共用頻寬。當 M2_2 插槽安裝裝置時，USB 40Gbps Type-C 連接埠將降為 x2 模式運作；若在 BIOS 中將 M2_2 切換為 x4 模式，則會停用 USB 40Gbps Type-C 連接埠。

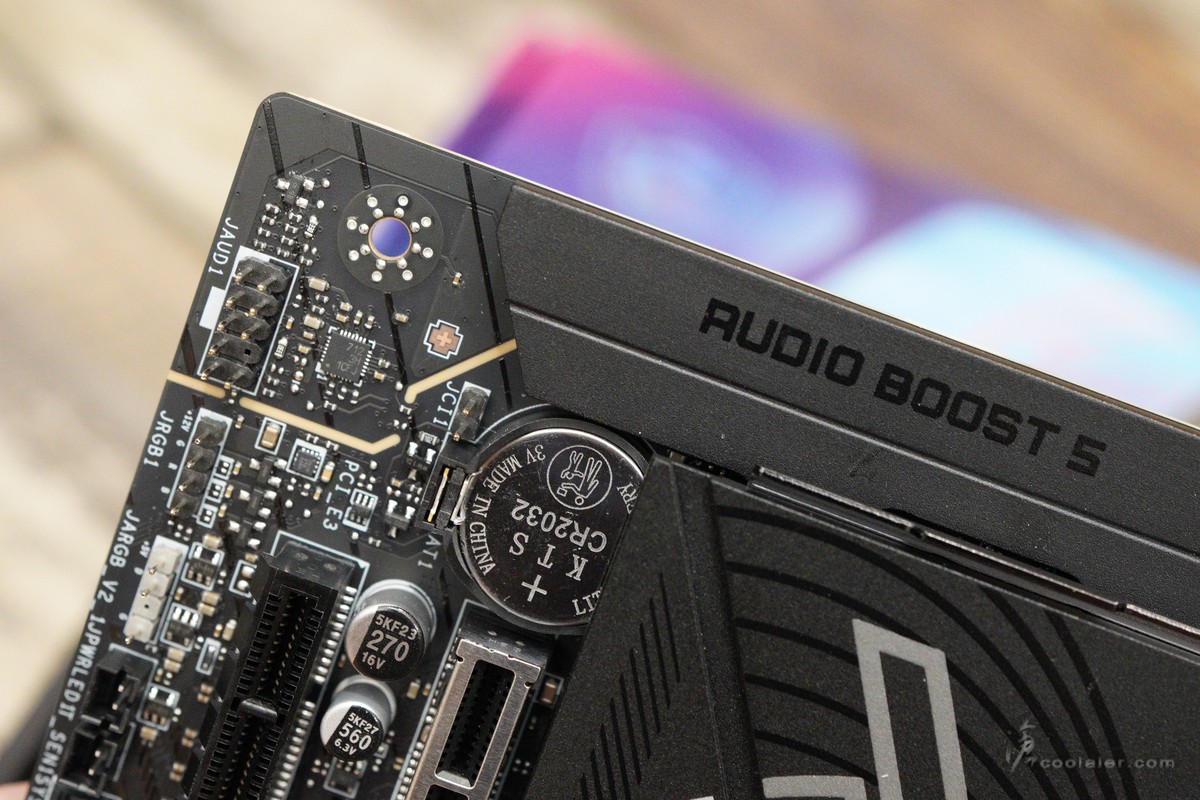

Audio Boost 5 音效技術，音效晶片為 Realtek ALC 4080。
有線網路晶片為 Realtek 8126 5G 、Realtek 8125 2.5G。

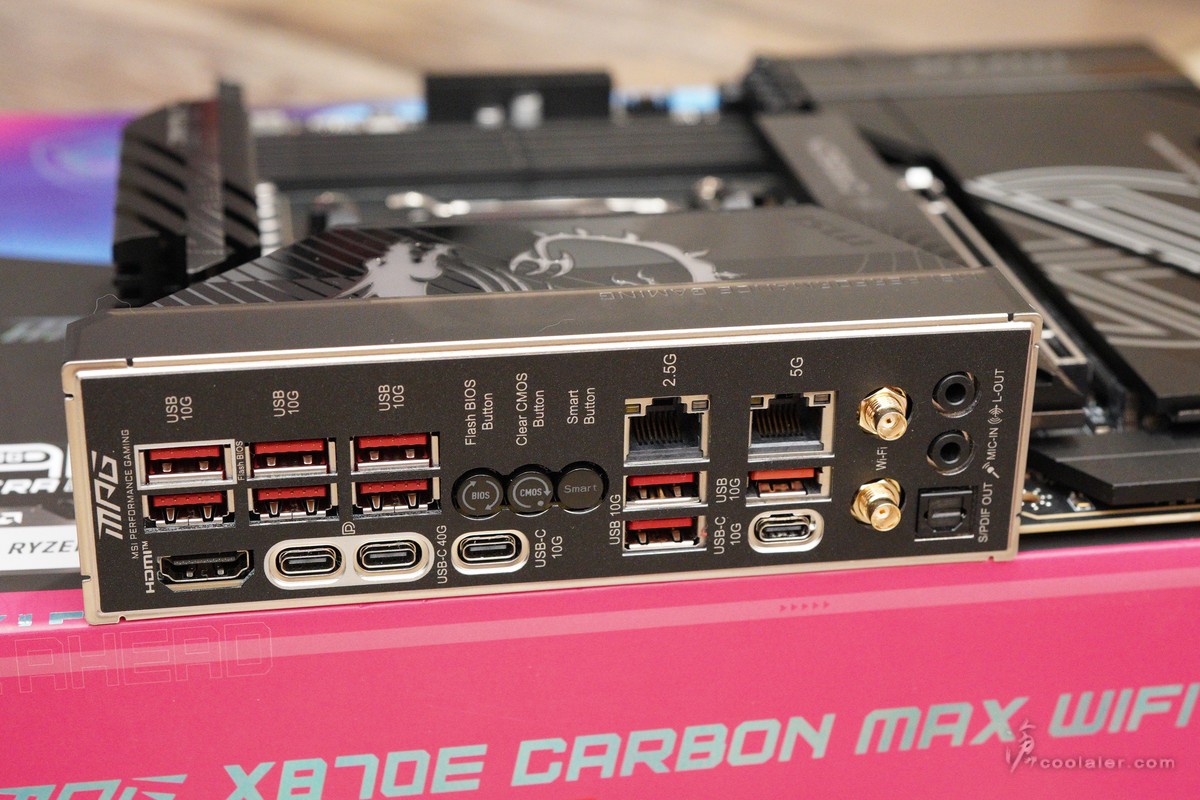

背部 IO 埠，9個 USB 10Gbps Type-A、1個 HDMI、2個 USB 40Gbps Type-C、2個 USB 10Gbps Type-C、Flash BIOS 鍵、Clr CMOS 鍵、Smart 鍵、2.5G、5G 有線網路接口、無線天線接口、2個音源輸出入、S/PDIF 光纖輸出。
BIOS 簡介

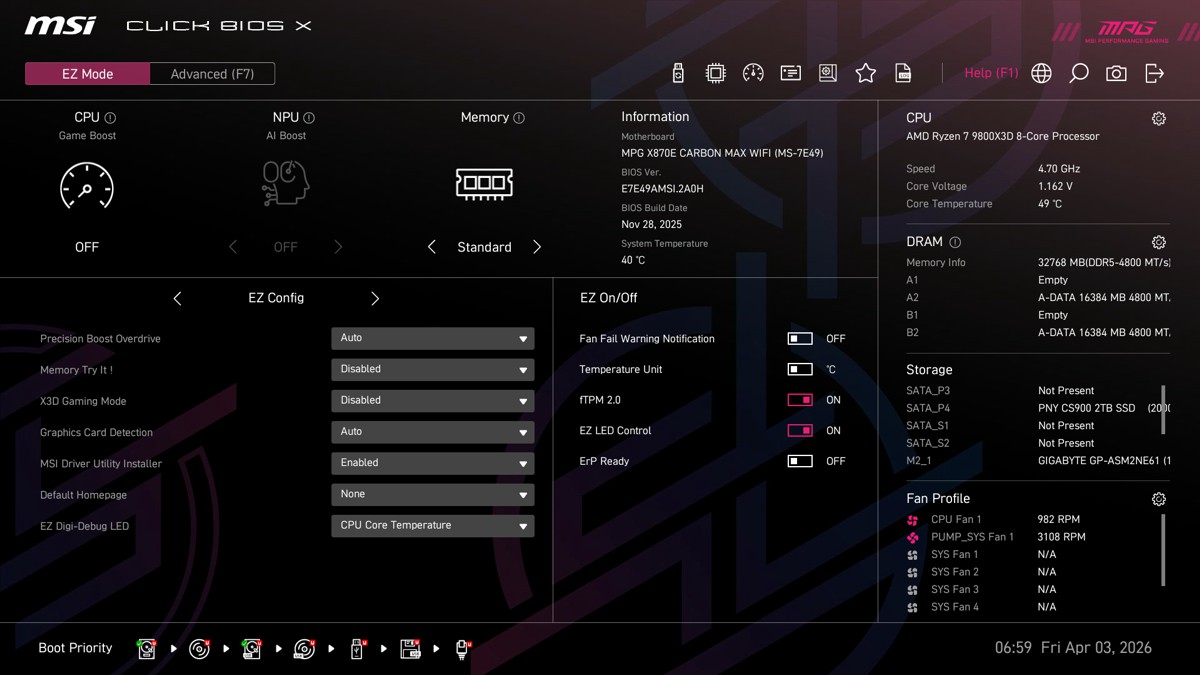

BIOS 與之前版本也並沒有甚麼差異性，但不能免俗還是介紹一下。下方為 EZ Mode 畫面，左上區塊可以在 CPU 、NPU、Memory 上直接套用優化一鍵超頻，右邊則是主板、CPU、 記憶體、儲存設備、風扇等相關資訊。左下 EZ Config 除了預設選項之外，也可以將常用功能自訂於此。右側的 EZ on/off 則是用來快速開關一些功能，如風扇異常警告、溫度顯示、 fTPM 2.0、EZ LED 控制等。

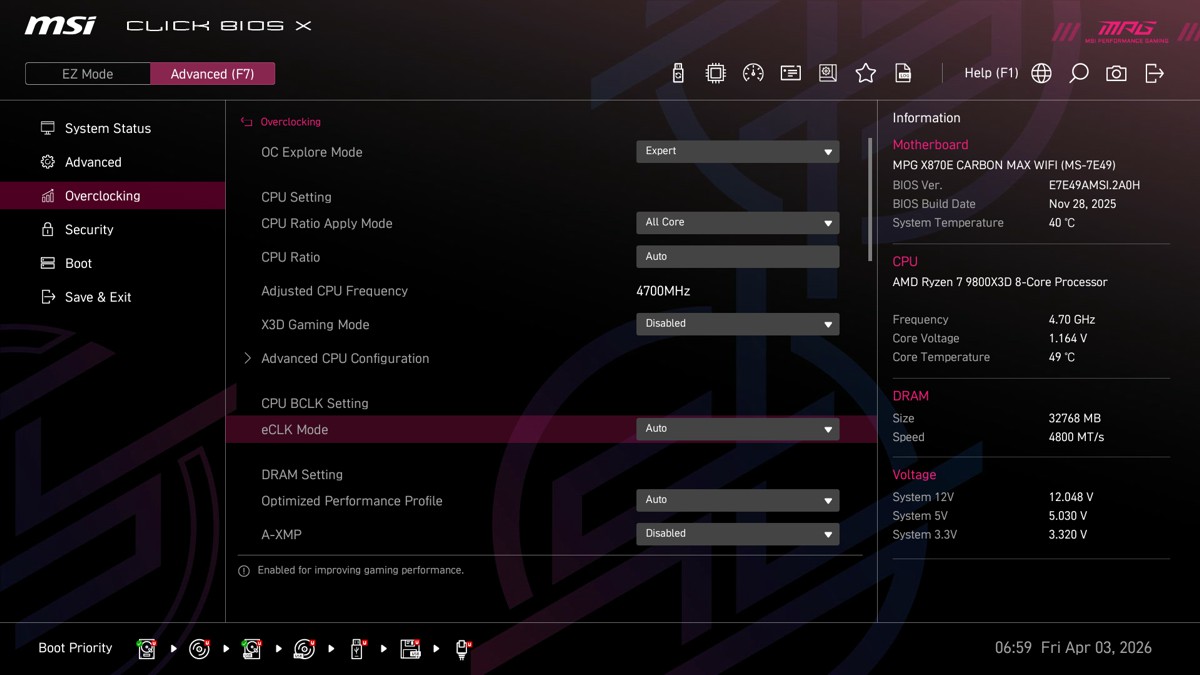

進階畫面，右側邊用於顯示硬體相關，包括 主板、CPU、記憶體以及電壓資訊。下方為超頻選項，可用來調整 CPU 、記憶體超頻、電壓等細項。

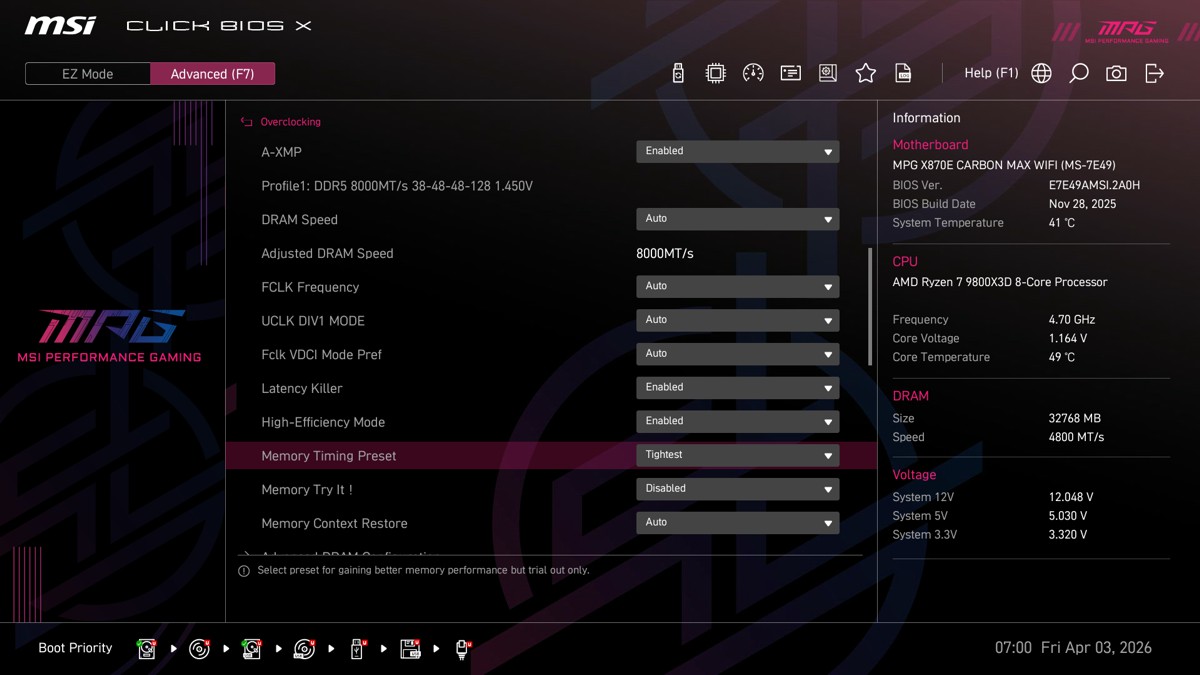

記憶體的部分除了套用 A-XMP（EXPO）之外，也支援手動調整，另外也可以開啟 Latency Killer 降延遲、High-Efficiency Mode 高效率模式，以及支援 Memory Try It 超頻。

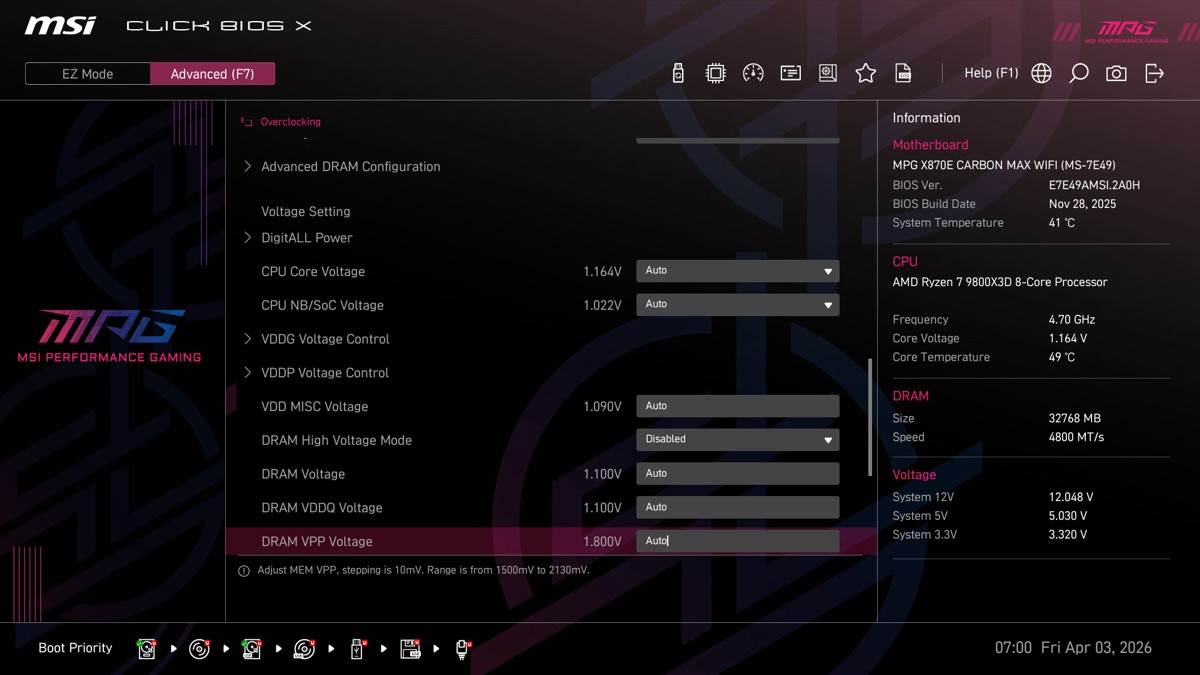

完整的電壓選項。

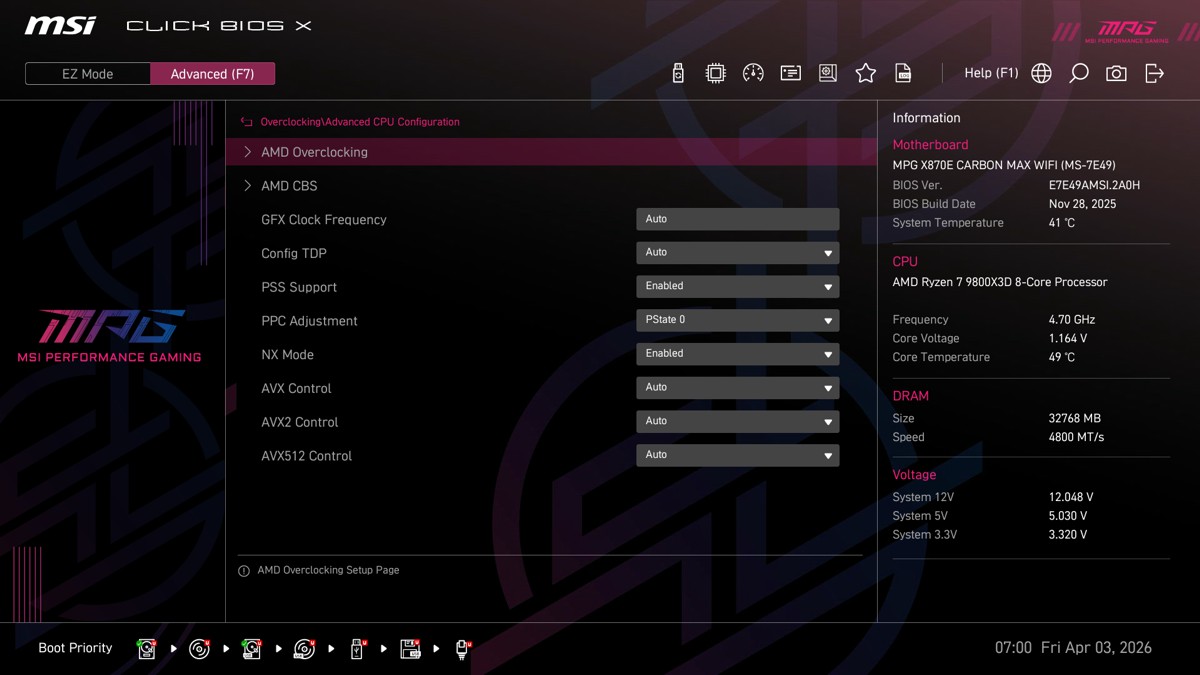

進階 CPU 選項，有 AMD 超頻與 CBS 。

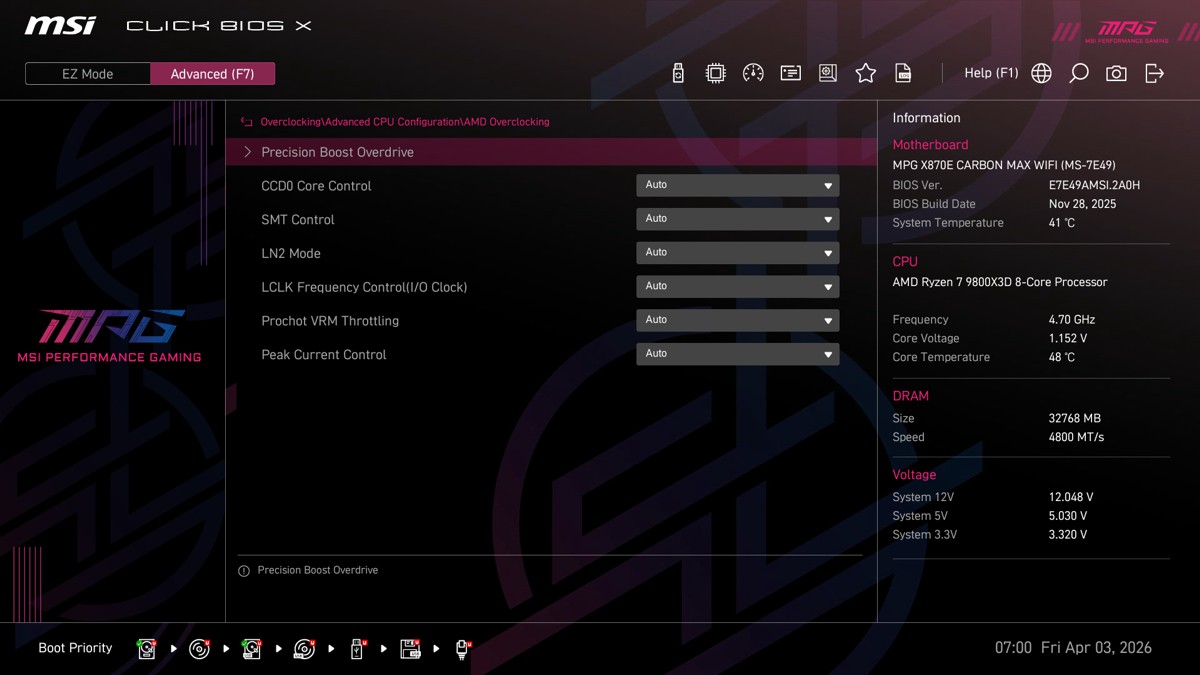

AMD 超頻選單。

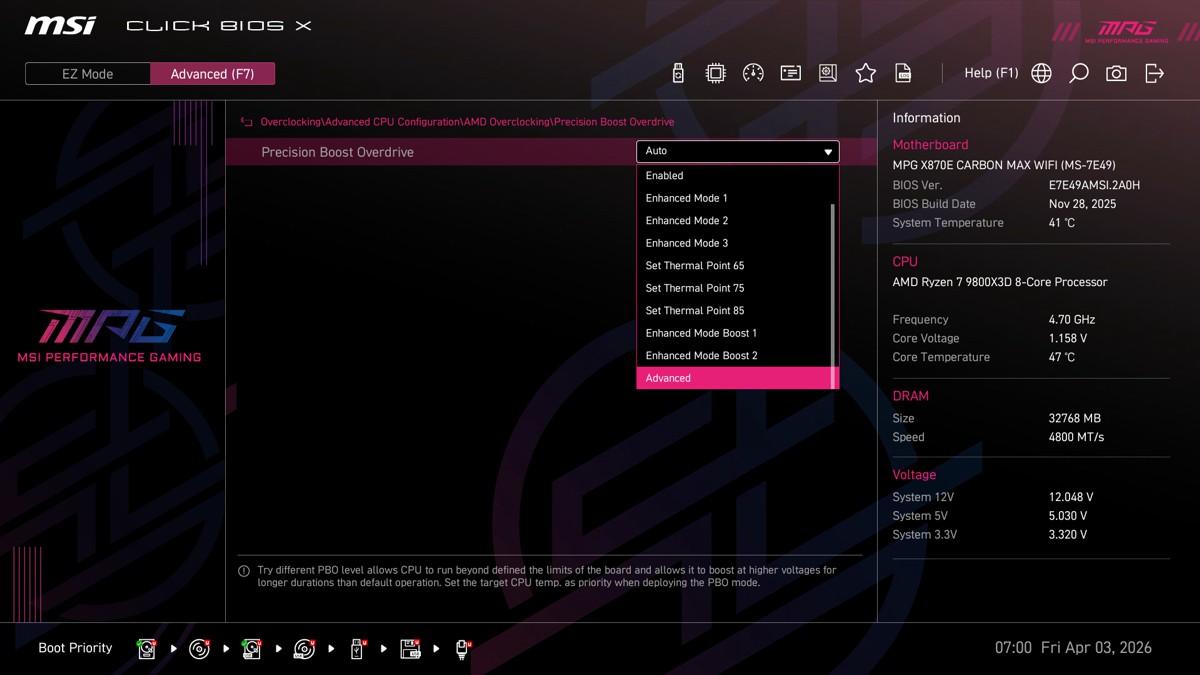

PBO 的項目內 MSI 主板有多項可供玩家選擇，除了開啟預設之外，還包括了 Enhanced Mode 1~3檔、Set Thermal Point 65 / 75 / 85 、Enhanced Mode Boost 1~2檔，以及手動進階微調。

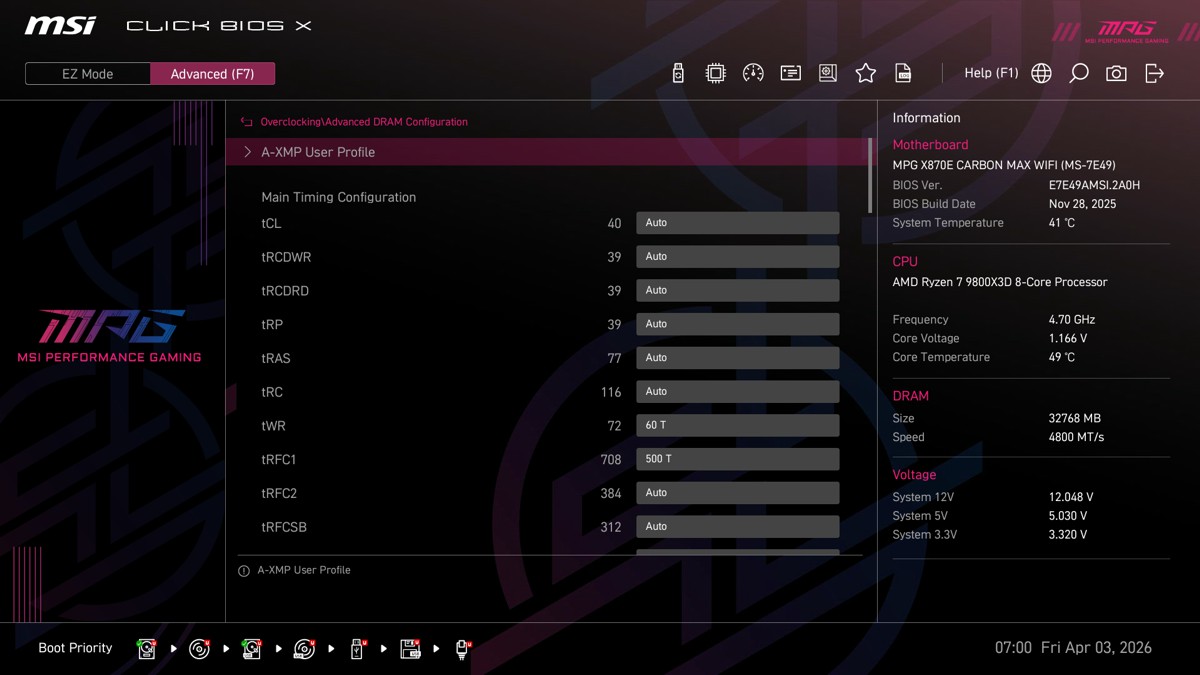

進階記憶體設定，支援記憶體參數時序調整。

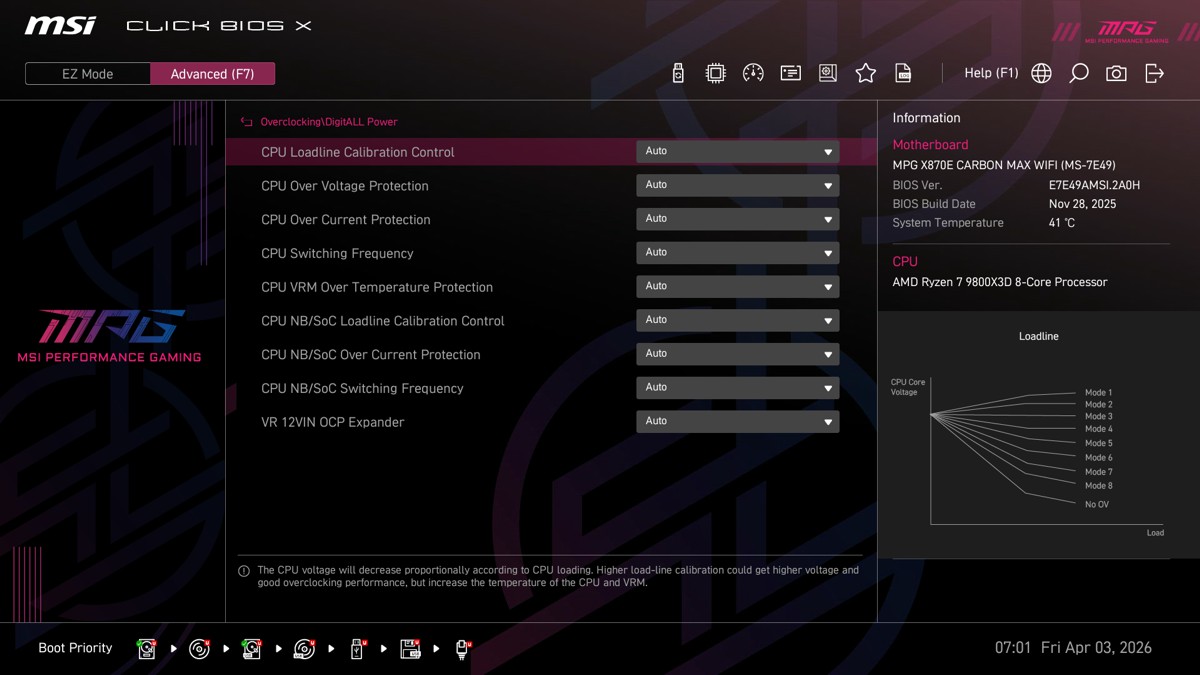

DigitALL Power 選項，進階電壓控制。

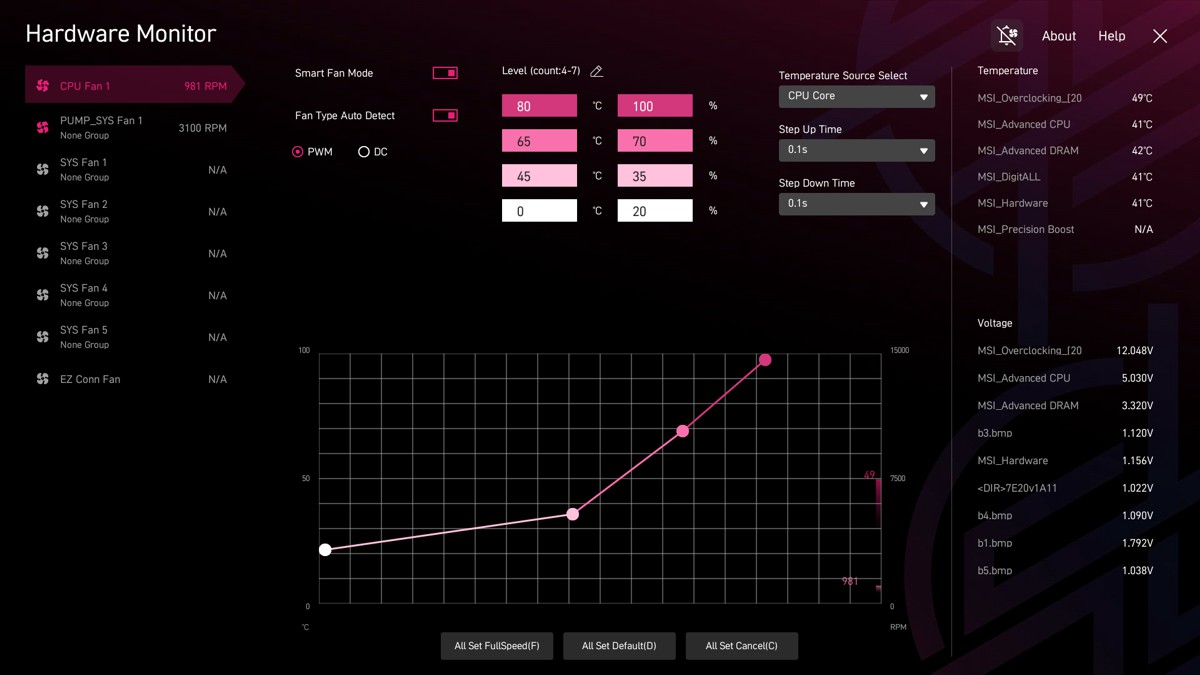

Hardware Monitor ，可手動調整各部位風扇轉速與溫度對應關係。右側邊也可以看到相關溫度、電壓。

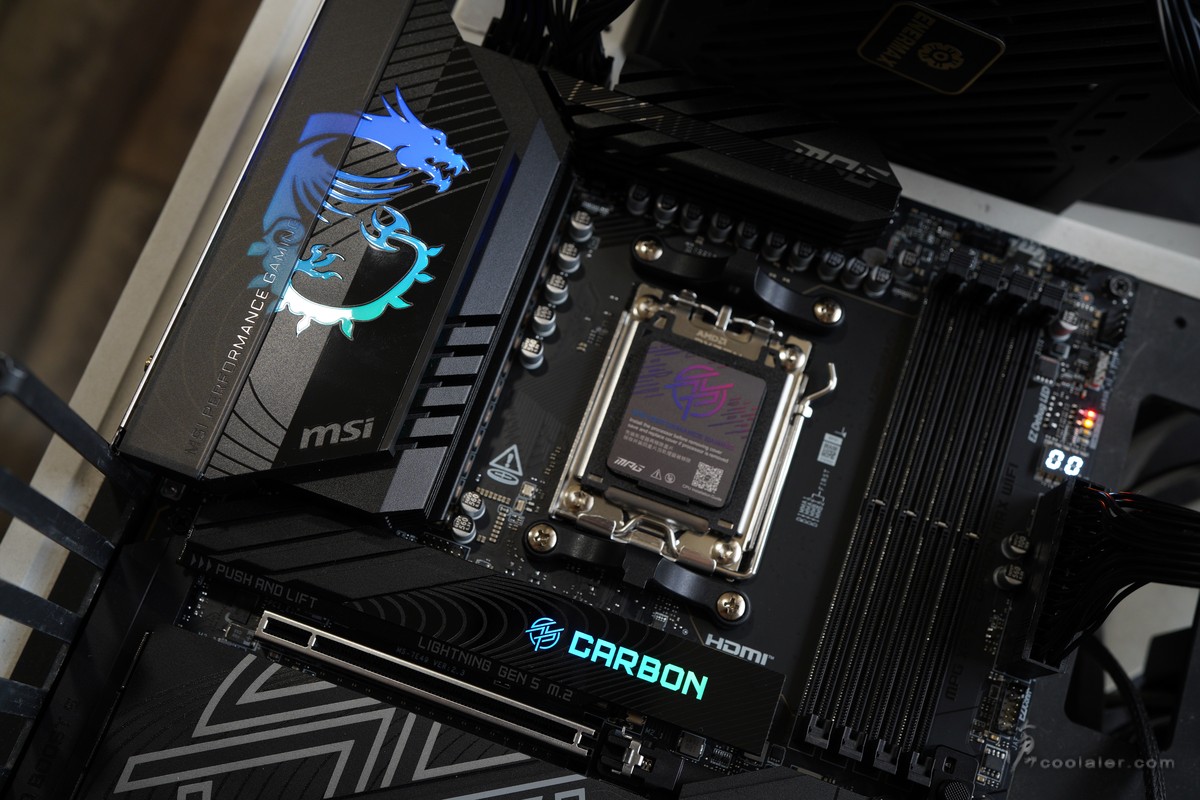

測試之前先來看看板子上的燈效，燈效可以透過 MSI Center 軟體控制。

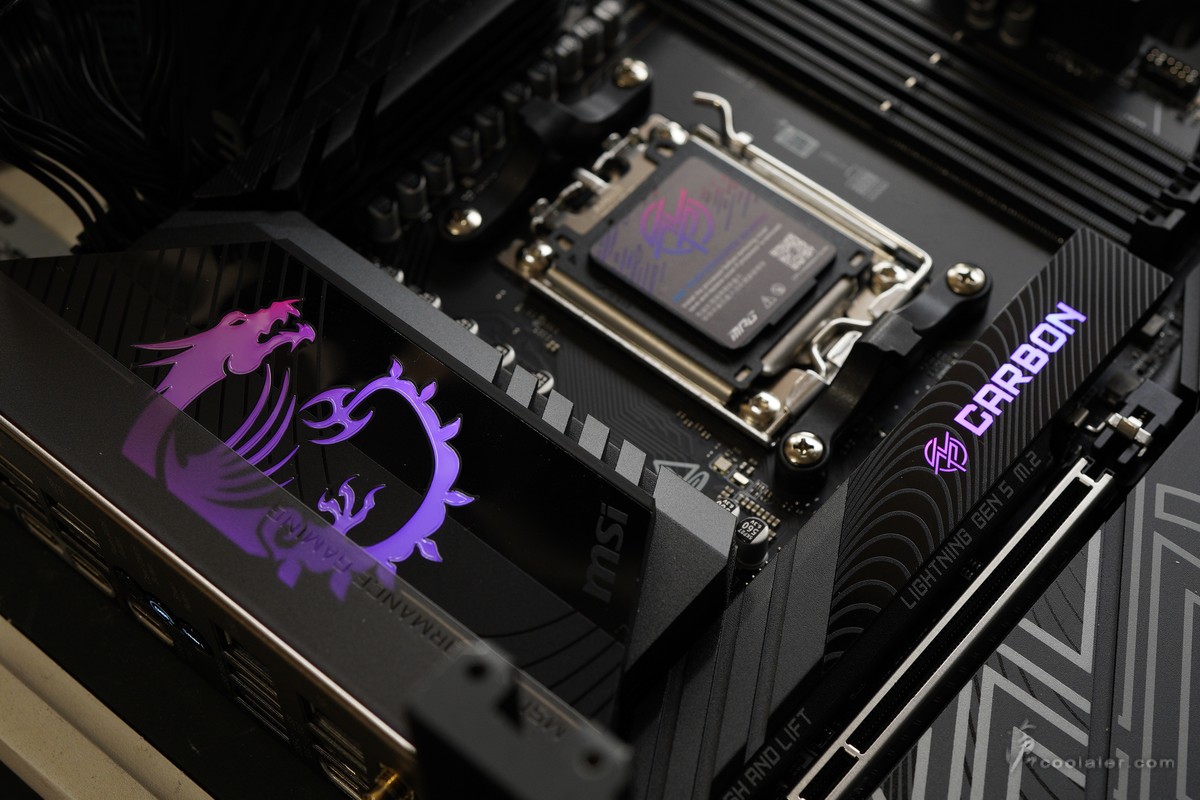

在供電龍紋圖案以及第一根 M.2 散熱片 CARBON 字樣上有 ARGB 燈效。
測試平台
CPU: AMD Ryzen 7 9800X3D
CPU Cooler: MSI MAG CORELIQUID E360 AIO
RAM: ADATA LANCER RGB DDR5-8000 16GBx2
MB: MSI X870E CARBON MAX WIFI
VGA: MSI RTX 4070 Ti GAMING TRIO
SSD: GIGABYTE AORUS Gen4 SSD 1TB
PSU: MSI A1000G
OS: Windows 11
搭配 Ryzen 7 9800X3D 進行測試，在 PBO 直接套用了 Enhanced Mode 3。 記憶體則是直接開啟 EXPO ，DDR5-8000 CL38-48-48-126，並開啟 Latency Killer、High-Efficiency Mode 低延遲高效率模式。

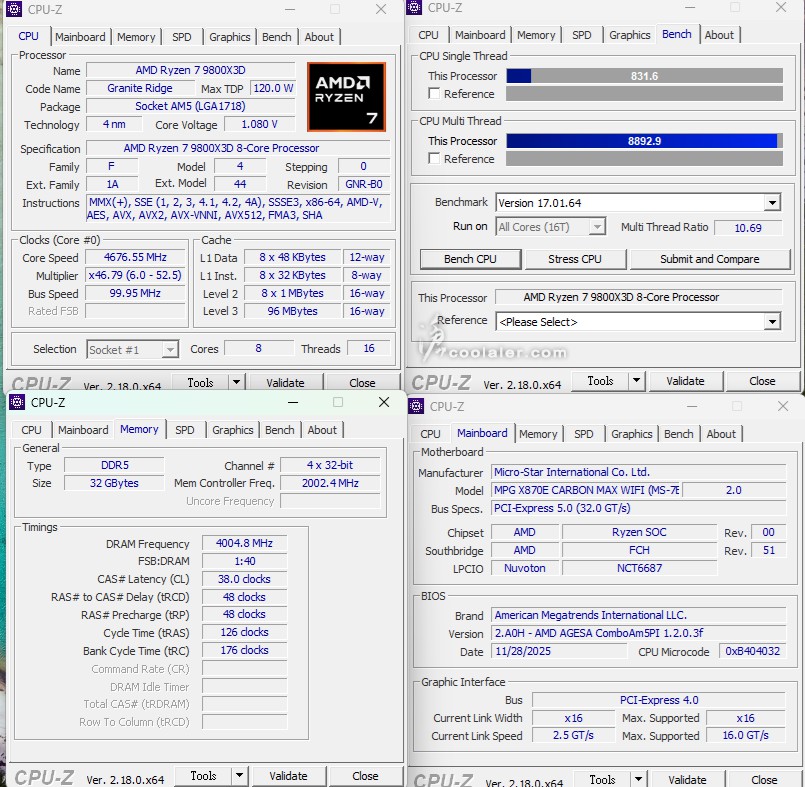

CPU-Z
CPU Single：813.6
CPU Multi：8892.9

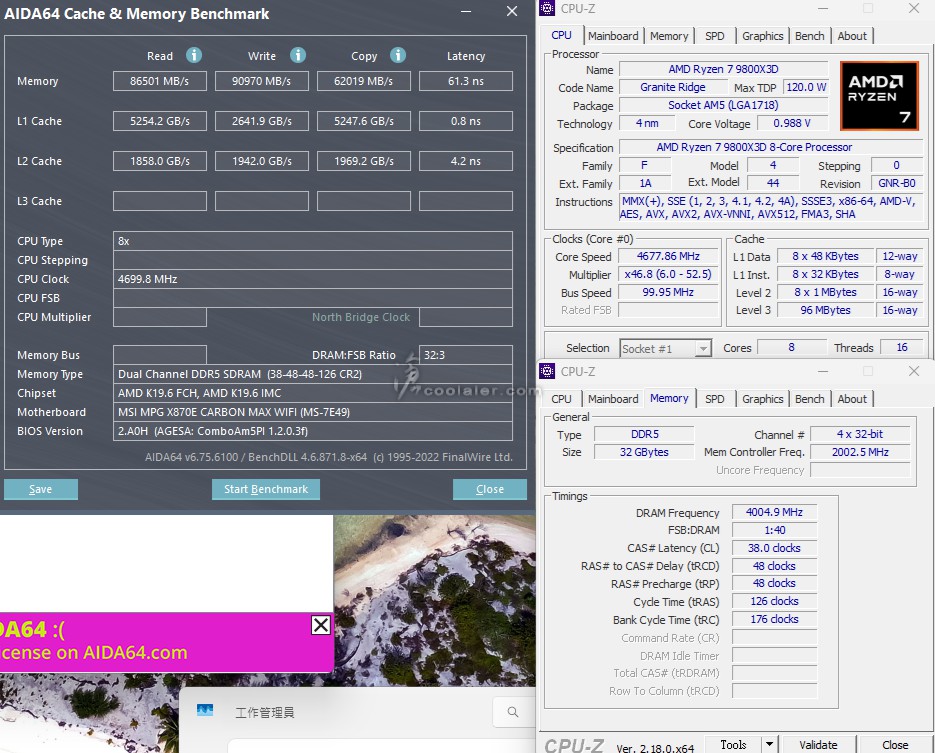

Memory Benchmark
Read：86501 MB/s
Write：90970 MB/s
Copy：62019 MB/s
Latency：61.3 ns

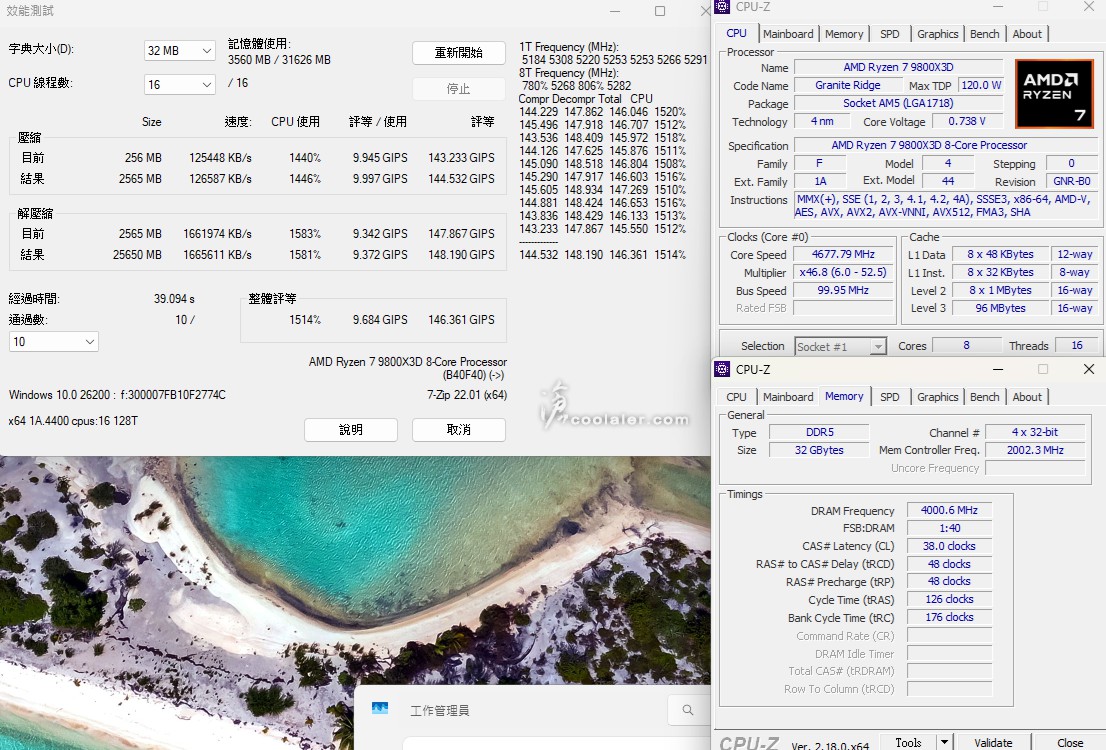

7-Zip 22.01
壓縮：144.532 GIPS
解壓縮：148.190 GIPS
整體評等：146.361 GIPS

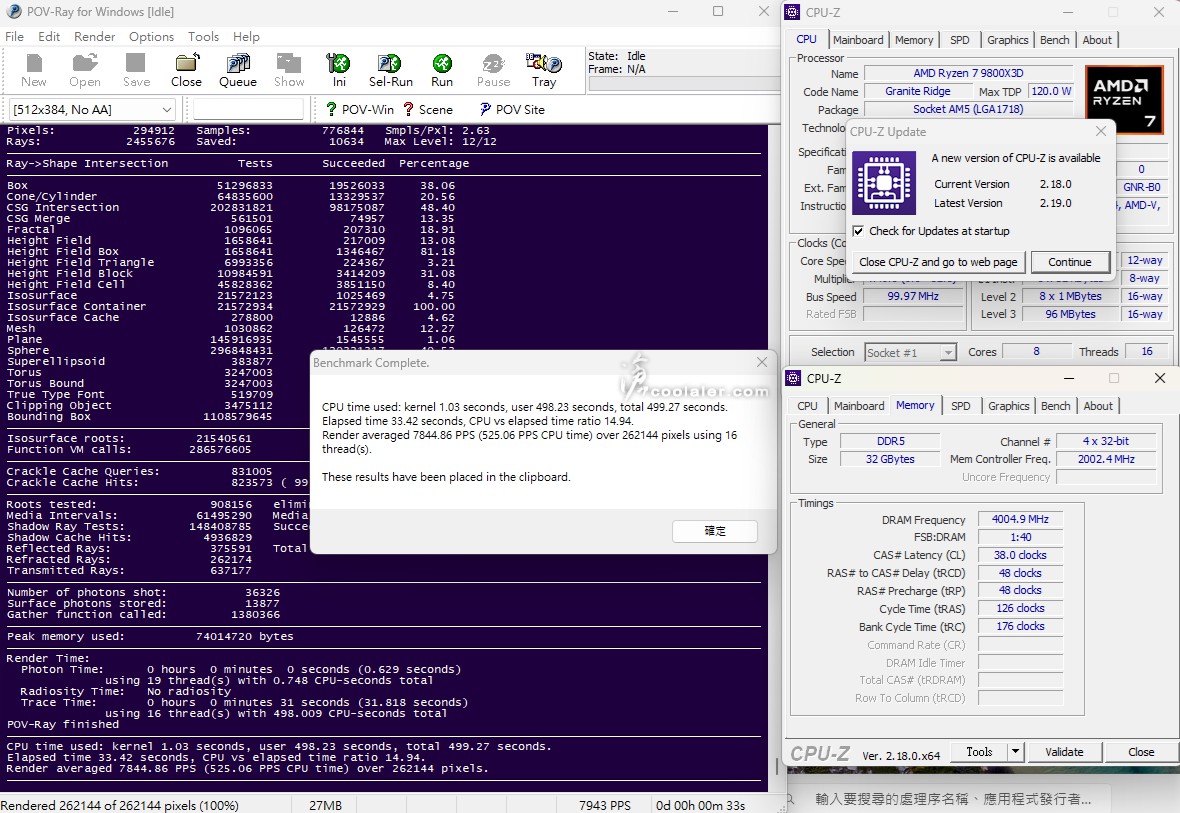

POV-Ray：33.42s

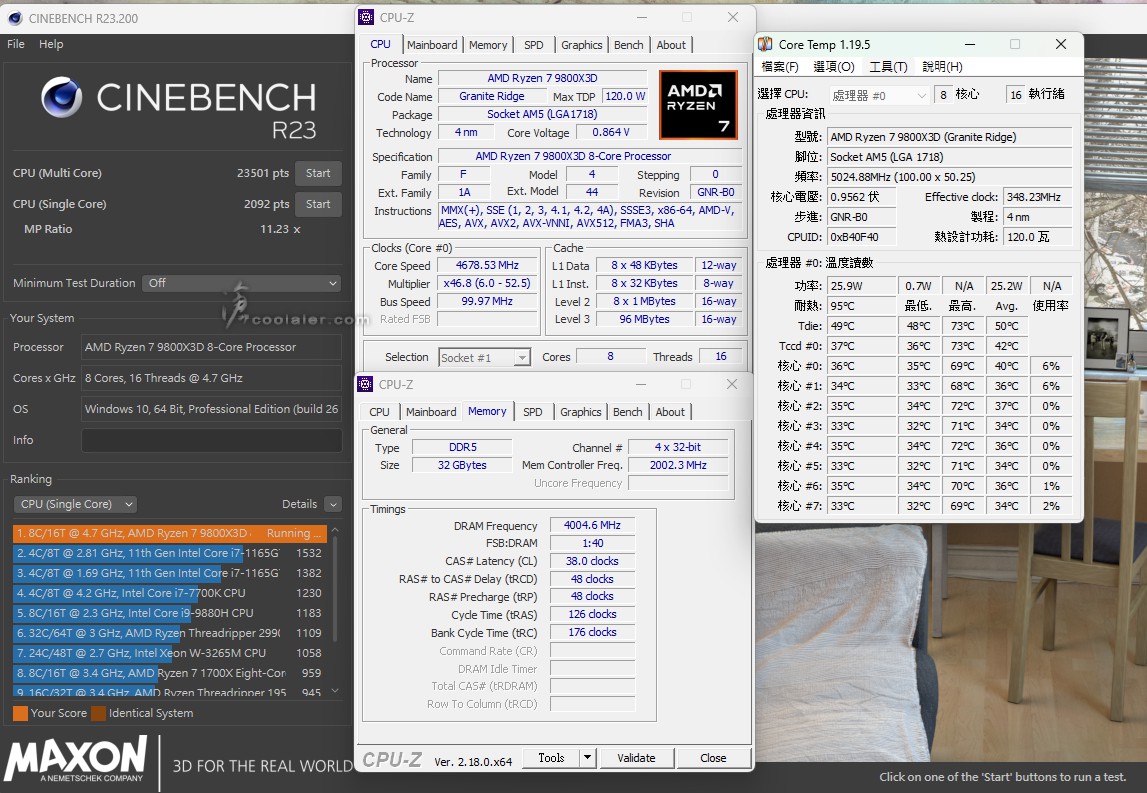

CINEBENCH R23
CPU：23501 pts
CPU Single Core：2092 pts

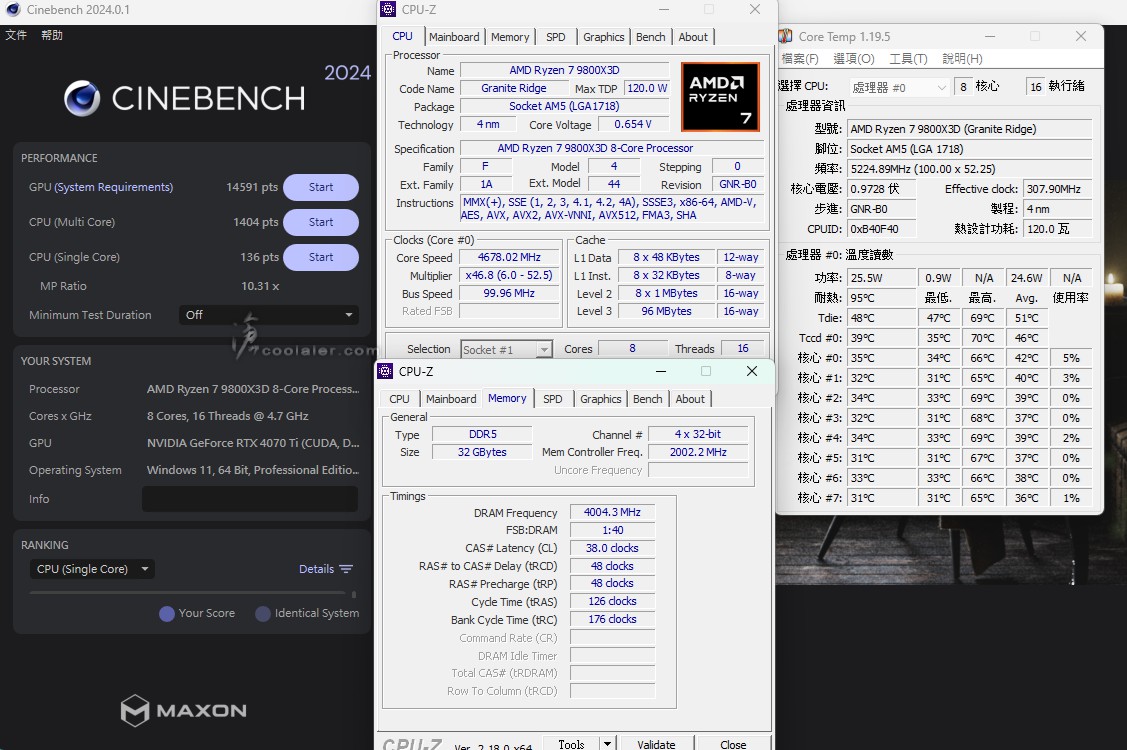

CINEBENCH 2024
CPU：1404 pts
CPU Single Core：136 pts

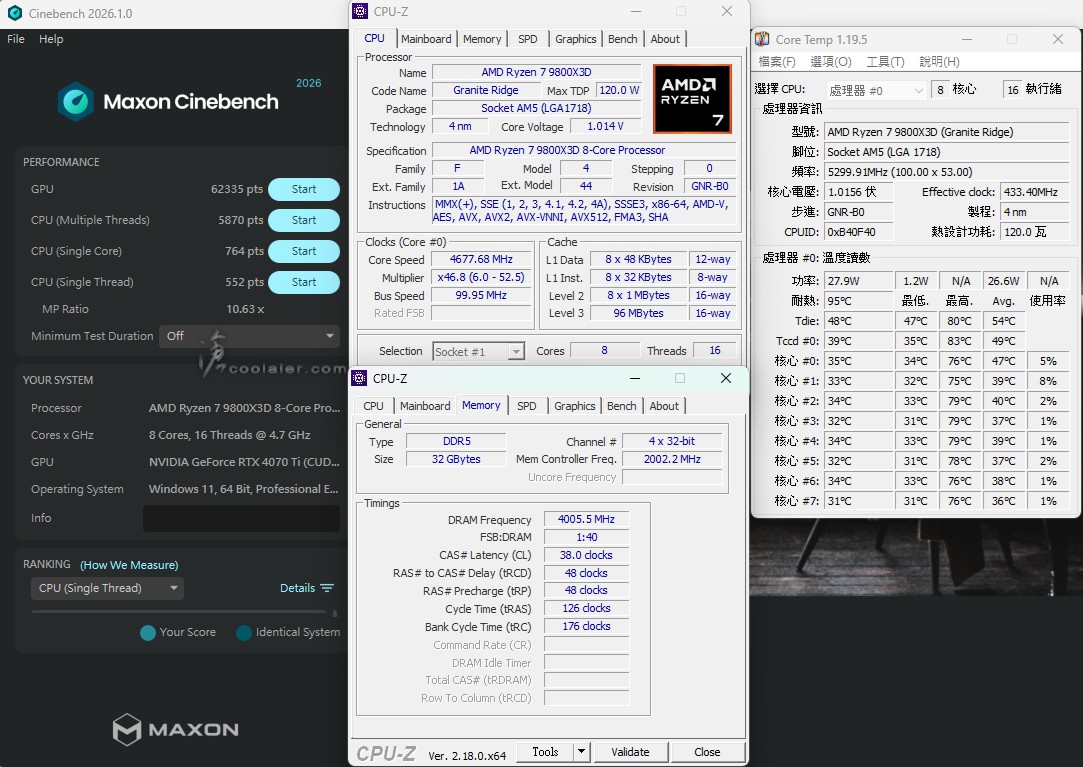

CINEBENCH 2026
CPU：5870 pts
CPU Single Core：764 pts
CPU Single Thread：552 pts

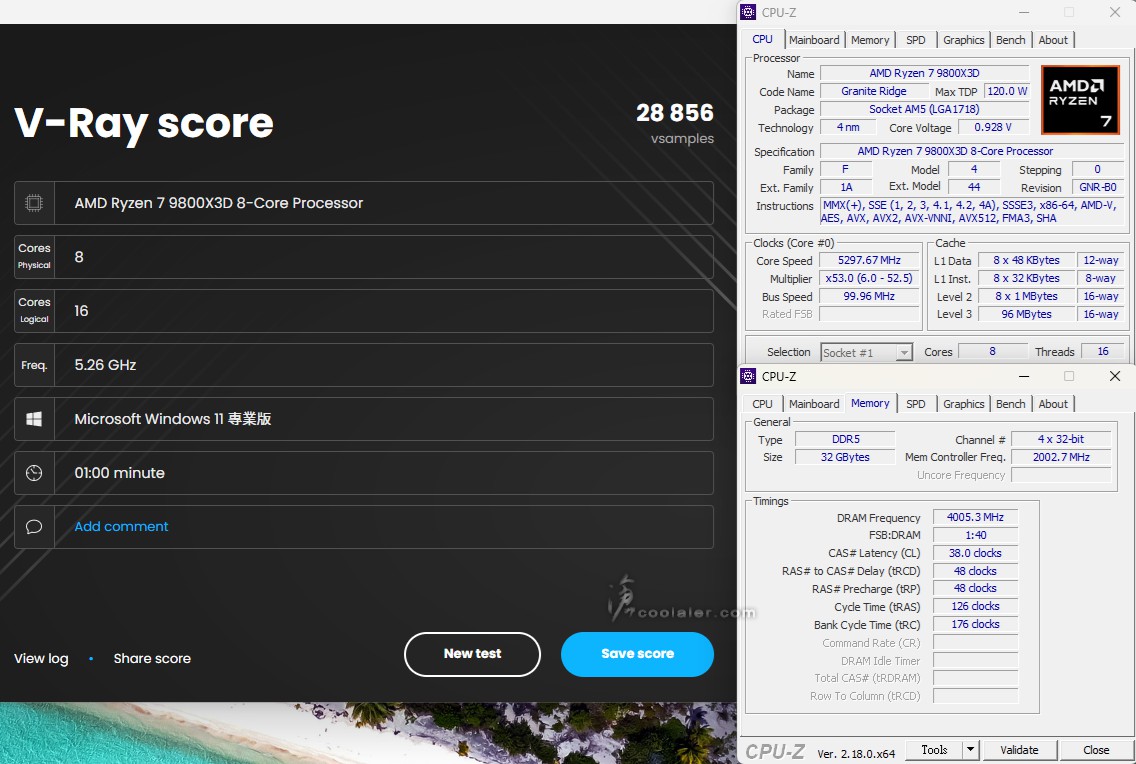

V-Ray：28856
V-Ray GPU CUDA：3728

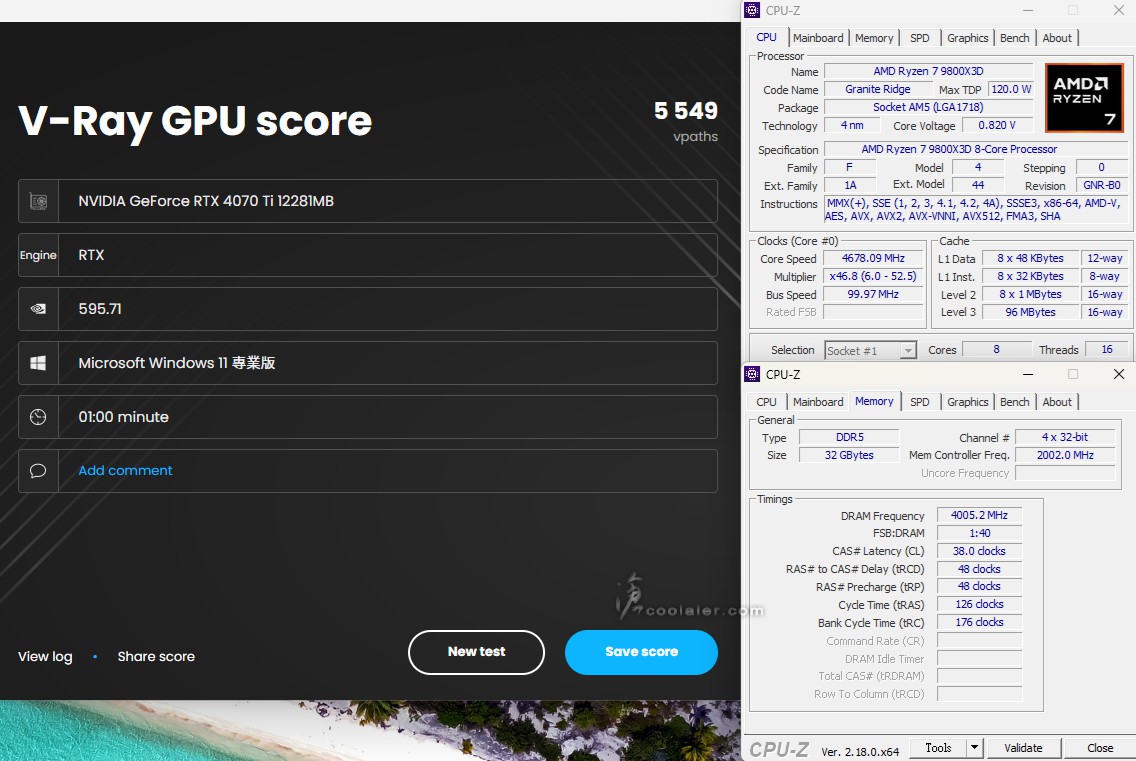

V-Ray GPU RTX：5549

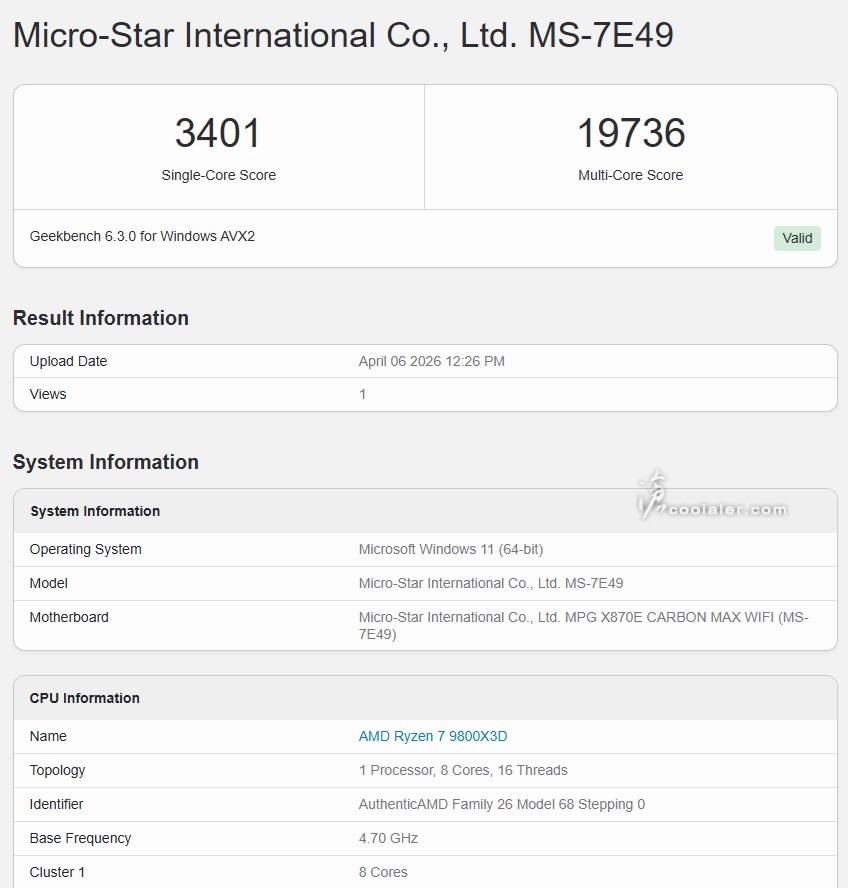

Geekbench 6
Single-Core：3401
Multi-Core：19736

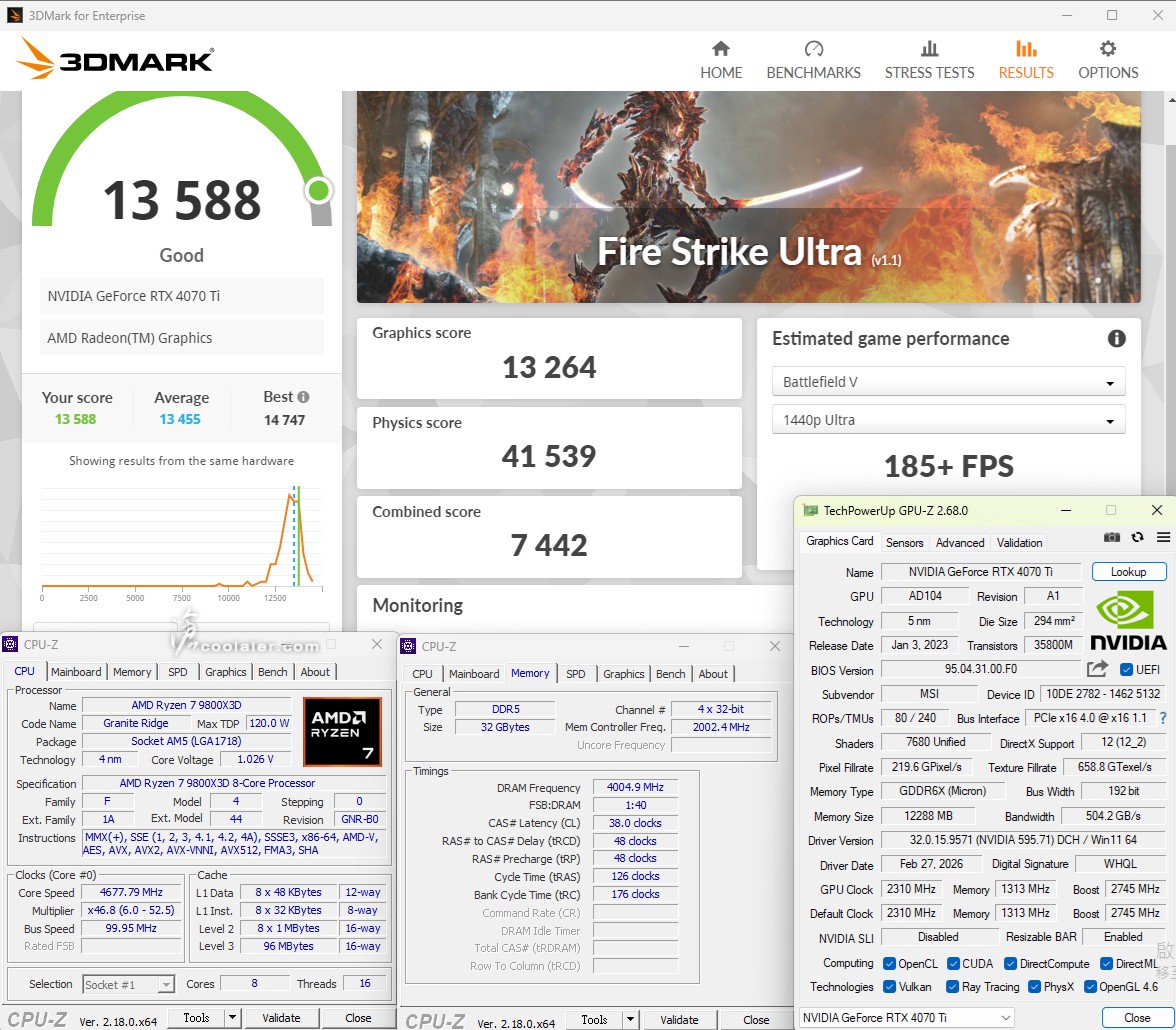

3DMark
Fire Strike Ultra：13588
Graphics score：13264
Physics score：41539

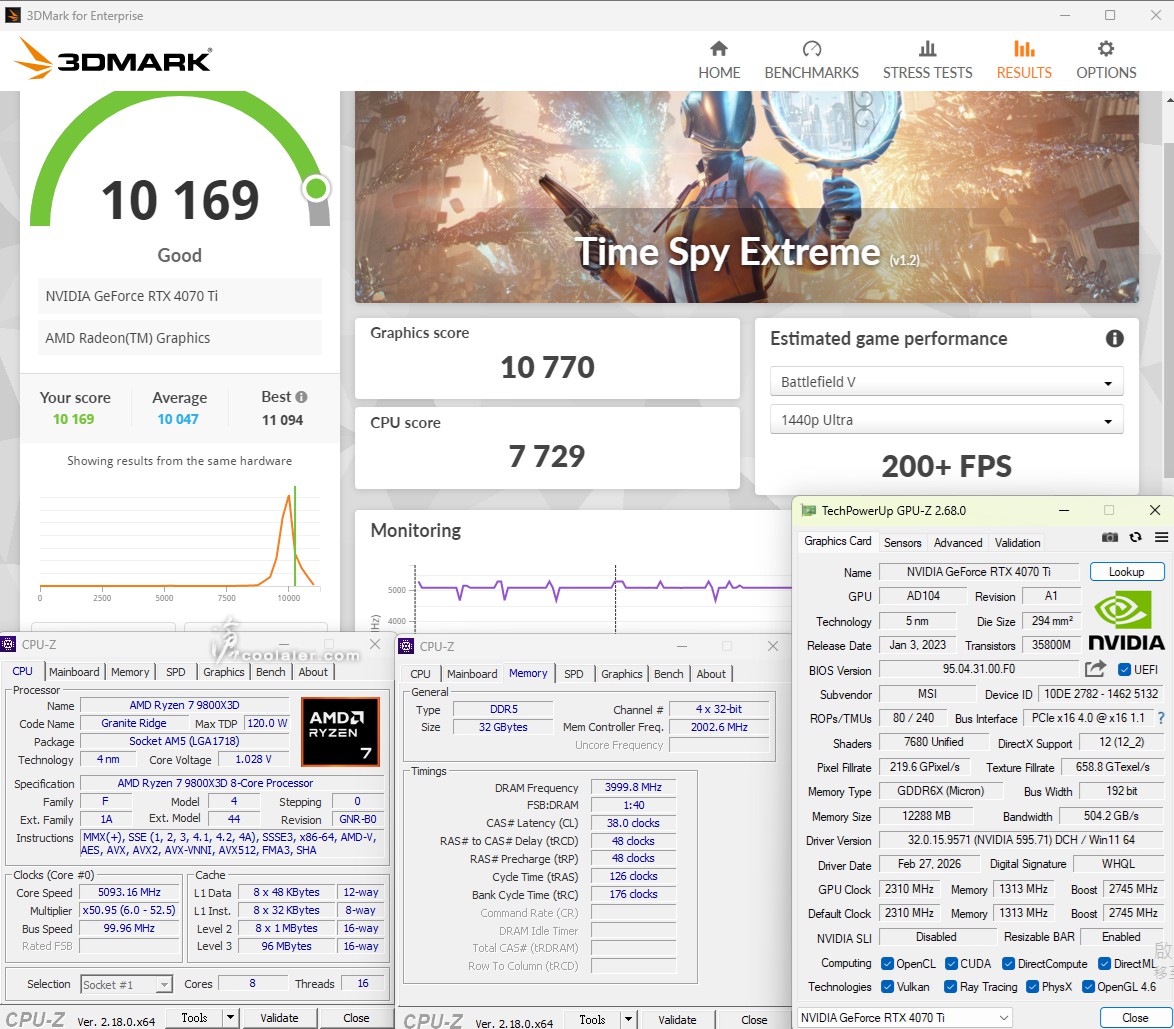

3DMark
Time Spy Extreme：10169
Graphics score：10770
CPU score：7729

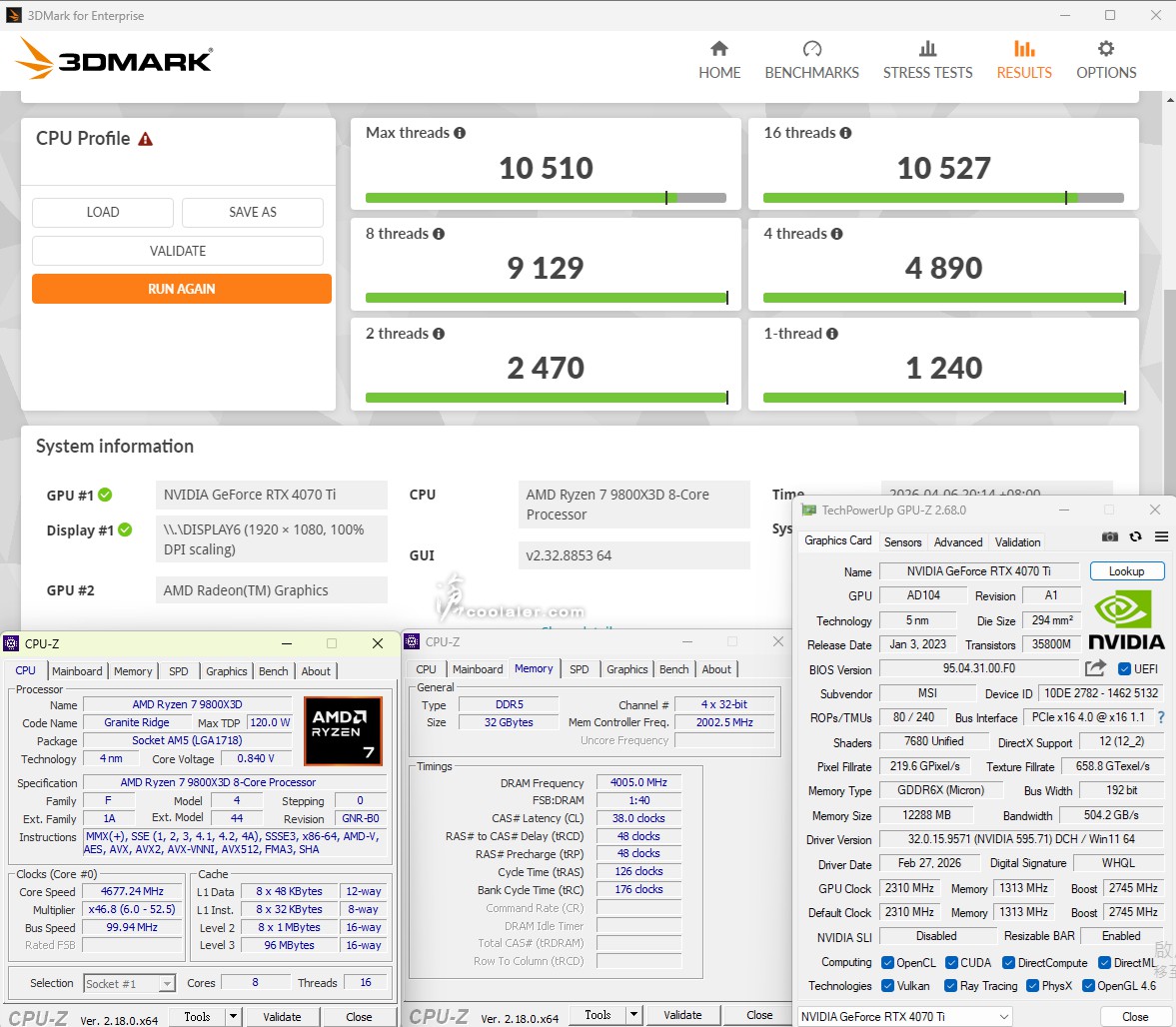

CPU Profile
Max Threads：10510
16 Threads：10527
8 Threads：9129
4 Threads：4890
2 Threads：2470
1 Thread：1240
小結
MSI X870E CARBON MAX WIFI 作為「MAX」進化版，在維持前作旗艦架構的基礎上，精準補強了硬體玩家最在意的細節。相較於原有型號，新版本最核心的差異在於導入了 OC Engine 外部時脈產生器，可支援外頻超頻，並將 BIOS 容量翻倍提升至 64MB，可支援未來更多 AGESA 版本更新與功能擴展。
雖然與前版差異不大，一樣延續了 18+2+1 相供電與大型的散熱鰭片結構，另外 DIY 友善設計也一併留用，如 EZ PCIe Release 顯卡快拆按鍵與 EZ M.2 Shield Frozr II 快拆散熱片等，網路的部分則有 Wi-Fi 7、雙有線（2.5G + 5G）以及高速傳輸 USB4 介面等，仍屬於高規格配置。
看了一下 MAX 版本目前尚未正式上市，但根據過往經驗，其預計售價應與前作相去不遠，且極有可能在進入市場後直接取代原有的非 MAX 型號。對於正計畫建構頂級 AM5 平台的玩家來說，這張買新不買舊的加強版主機板，無疑是現階段可納入的考量之一。
