[北橋散熱]酷媽小神塔 VS 主機板原廠散熱片

[flydisk]

沒有找出不斷重開機的原因？？
感覺好像因為機殼直立，
CPU的散熱器過重，重力往下拉造成的，
可是明明有加強背板，
但又好像是BIOS消失不見…
一直在搜尋另一個BIOS的感覺…
反正不管啦！
重裝一次散熱器後，
重開機，
螢幕上寫恢復5秒鐘的預設COMS…
就又可開機了…
預熱完後，將北橋散熱片拆下：

背面的圖：

上面還貼了一個軟墊，也就是說我之前插的測溫線，是不可能碰到北橋的DIE，
了不起就是靠近而已。

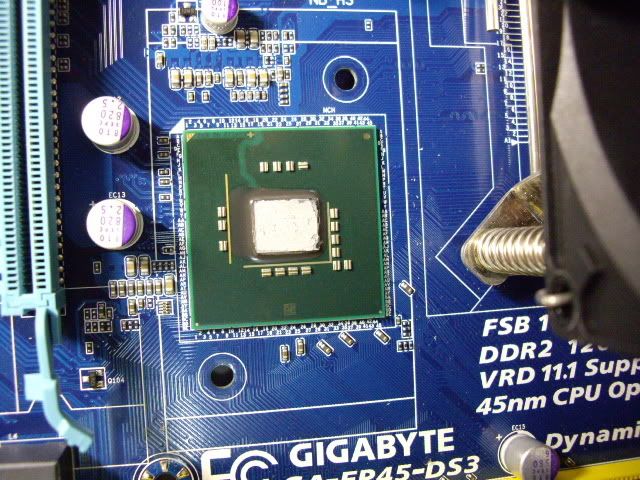

看一下北橋的外觀：

將小神塔裝上去，

還真不好裝，主機板要懸空，螺絲又鬆鬆的，晃來晃去，鎖上去了，也感覺不是很牢靠。
技術不是很好，裝的有點差，想必散熱也會差一點。



[flydisk]

隔了一天了，溫度還是沒什麼變動，
室溫仍差不多32度左右：

裝了小神塔，開機後仍依照之前的步驟測溫度，
先測E7200跑預設時的北橋待機溫度：

再來是燒機的溫度：

然後外頻改成400時的北橋待機溫度：

400外頻的燒機溫度：

改成500外頻的北橋待機溫度：



[flydisk]

想必各位觀眾一定覺得，
那麼攏長的發文，看得好累
看到最後什麼都不知道…
所以再加以整理一下，
如圖：

結論：
發現小神塔的效果是比原廠散熱片好一些，
但原廠散熱片再加一個6公分的5000轉風扇時，溫度就明顯要比小神塔低了。
小神塔溫度較高的原因可能有，
一、只有一個4公分的5000轉風扇，可能散熱沒那麼好，
二、熱導管只有一小支，改成二、三支可能會有較好的散熱效果。
三、人為的因素，裝的不好。
所以將這考慮進去後，想超頻，在北橋上裝一顆風扇可能是較省錢的方法，而且也不用再將
主機板給拆開，翻過來裝。

PS：這些試驗的燒機，因為都是短時間而已，所以實際溫度應該會更高。



[toyar0320]

感謝大大測試分享

北橋和MOS的散熱系統

限制了北橋的散熱改裝

真的是有點可惜

不然 可以玩的地方更多
