USB 3.0 及 SATA 3 的規格將儲存設備的傳輸速度再次推向另一個境界,因為儲存設備的傳輸效率並不像是處理器或是記憶體頻寬進步的那樣飛快,這兩個規格都是不少玩家所期待,尤其是配上當前最夯的 Intel P55 晶片,簡直如虎添翼,這樣的規格如同天使臉蛋配上魔鬼身材,實在相當誘人。

要讓各位失望了,目前 USB 3.0 的周邊及 SATA3 的硬碟相當"罕見",最近Seagate 所推出的 Barracuda XT 也還在遙遠的路上,所以小弟沒法實測這兩個項目給大家看,只能看看硬體照片過過乾隱,不過基本測試還是會有的。

USB 3.0

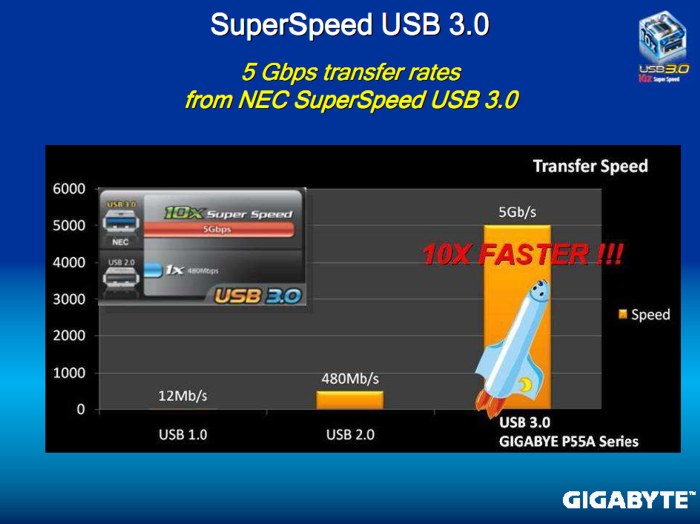

USB 3.0的傳輸頻寬是5Gbp,是s2.0的10倍,這對於周邊應用有相當多的延伸空間,單以速率來看,光是一部25GB藍光的片子,USB 2.0要花13.9分鐘,而在USB 3.0上只需要70秒。對於時常在做"資料交流"的玩家來講無非是一大福音啊!


SATA 3

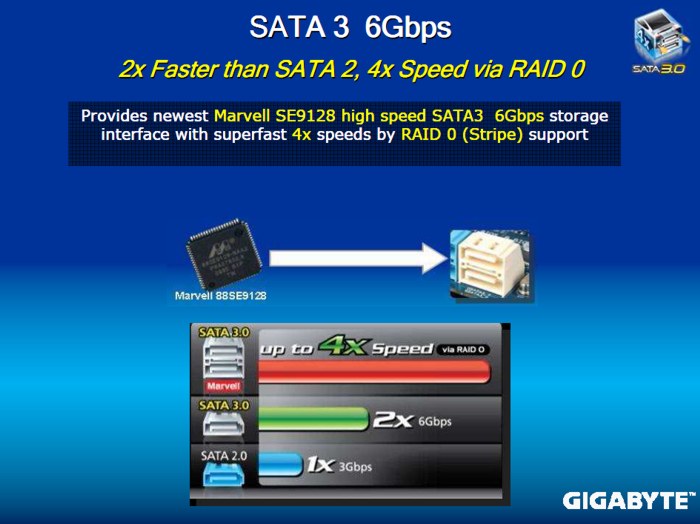

SATA 3 的傳輸頻寬是6Gbps,是 SATA 2 的兩倍,透過陣列的方式,還有可能達四倍左右,以上當然是理想值,國外有評測網站實測過SATA3的硬碟(Seagate Barracuda XT),不過傳輸效率還是不如預期來的理想,這可能是初期的技術仍待突破,總是得等普及後才有相當水準出現。



主角登場「Gigabyte P55A-UD6」,與先前P55系列差在上述的兩個特點,型號以A做區隔,P55A系列皆有搭載USB3.0及SATA 3。


Gigabyte P55A-UD6包裝相當厚實,大概是一般主機板外盒的一倍。


此系列內建"333硬體加速設計",也就是USB 3.0、3倍力USB電源供應設計(2700mA)、SATA 3。

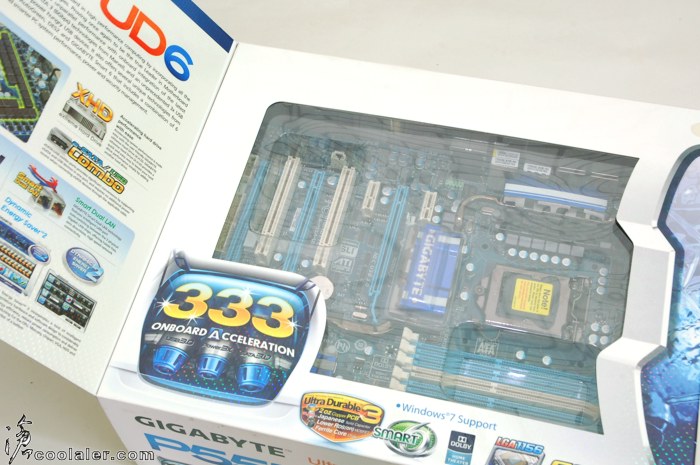

P55A-UD6外盒採用簍空設計,翻開即可看到主機板的全貌,在一般開架市場,可方便於選購參考。

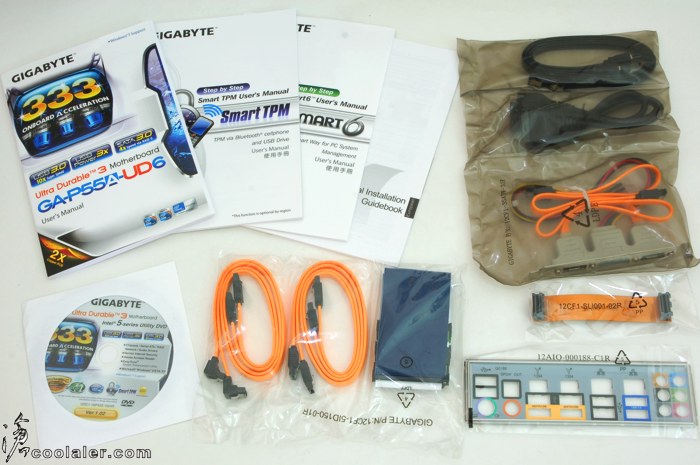

P55A-UD6的配件,主機板說明書、軟體手冊、軟體光碟、傳輸排線、橋接器、檔板...等等,相當齊全。

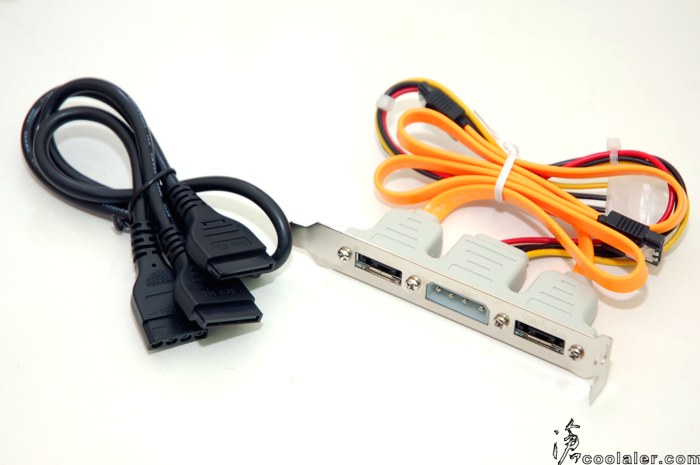

配件裡面有個相當便利的小東西,可以直接將SATA硬碟的電源線及訊號線拉到主機外使用。

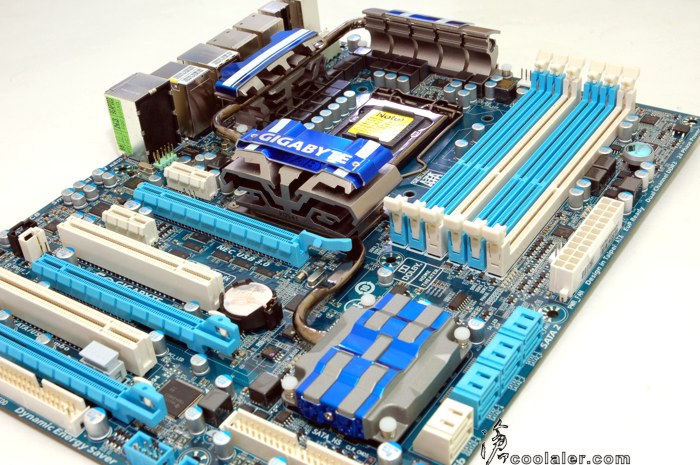

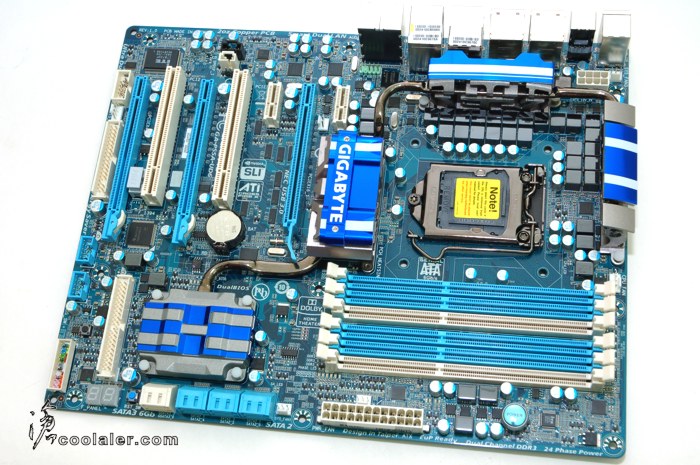

P55A-UD6主機板全貌。

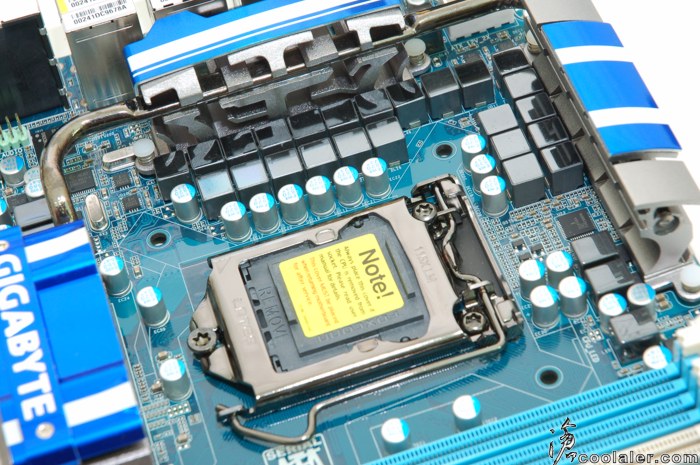

採用24相電源管理設計。

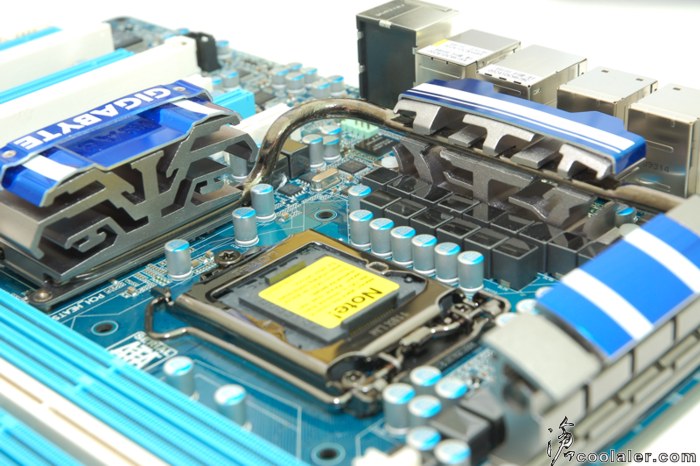

散熱器的部份與前作相同,採用賽車風格。

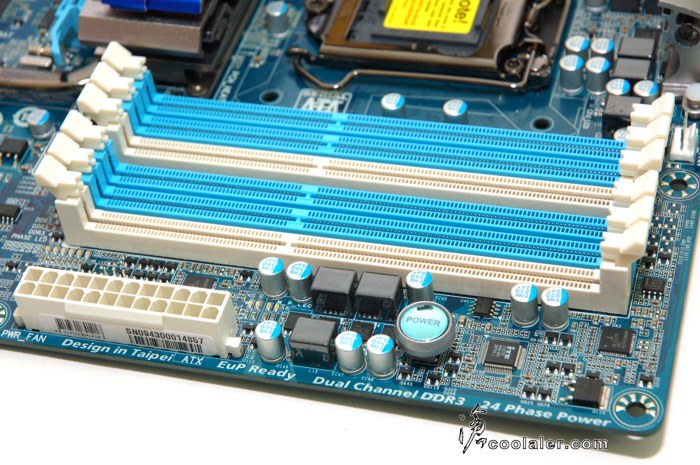

記憶體的部份,6個DDR3的插槽,最高可擴充至16GB。在記憶體插槽下方有個快速的電源按鈕,通電後未啟動還會發出藍光喔。

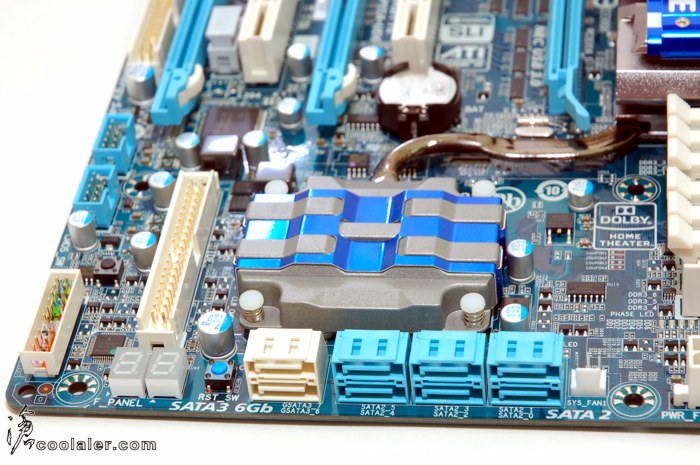

SATA的部份,有6個SATA 2(藍色),支援RAID 0、RAID 1、RAID 5及RAID 10功能,另外白色的2個是SATA 3規格,可支援RAID 0,使用內建的Marvell 9128晶片。另外也保留了一個IDE介面。

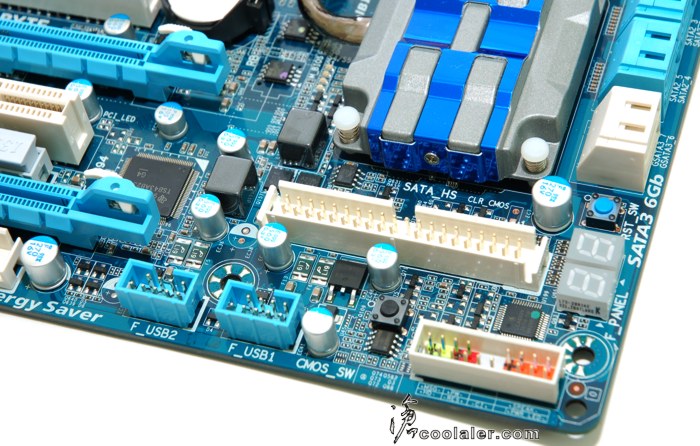

P55A-UD6符合超頻玩家需求,板子上有重置鍵、CMOS清除鍵以及DeBUG燈。

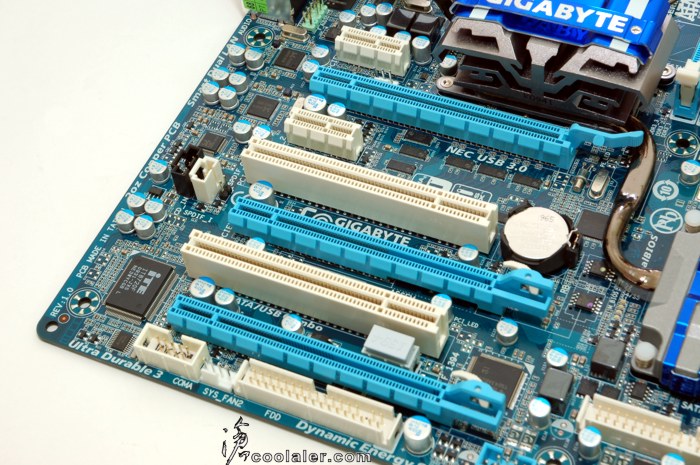

擴充槽的部份,有3個PCI-E x16插槽、2個PCI-E x1插槽,以及2個PCI插槽,側邊則有一個LPT及FDD擴充槽。

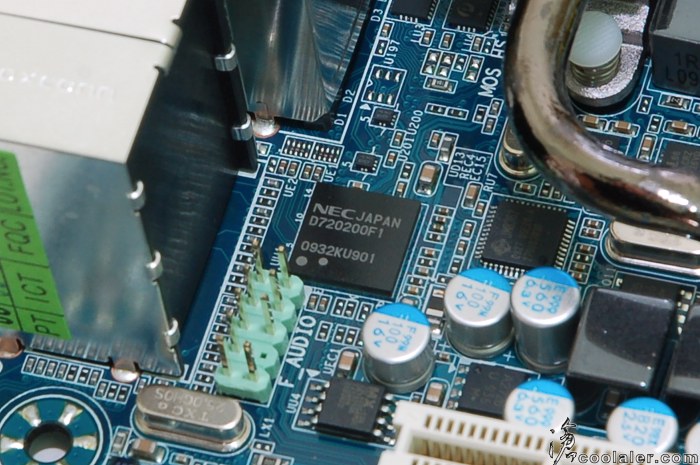

NEC USB 3.0 晶片 D720200F1 。

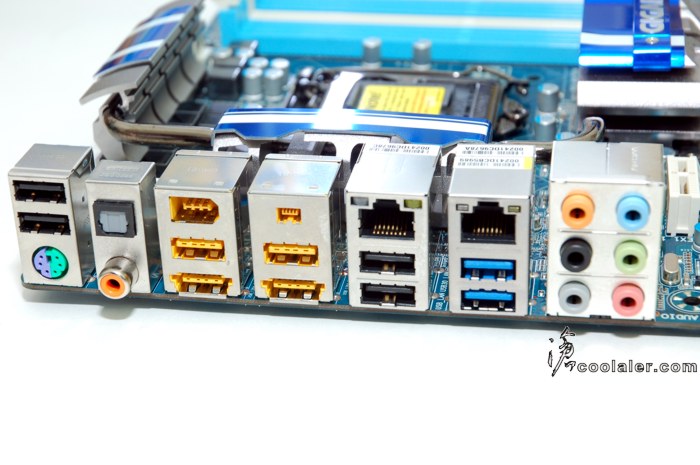

輸出入埠,6個USB 2.0、2個eSATA/USB Combo、2個1394a、2個RJ45、2個USB 3.0(藍色),另外音效的部份為Realtek ALC889晶片,最高支援7.1聲道,可使用S/PDIF同軸或是光纖輸出。


kyo111111

進階會員
已加入
10/25/06
訊息
218
互動分數
0
點數
0
年齡
43
這各要多少錢? 哪顆cpu有支援的??


S20814

進階會員
已加入
1/31/08
訊息
291
互動分數
0
點數
0
SATA3的部分是不是硬碟也要有支援,不然是不是以SATA2的速度跑阿??

USB3.0部分,也是要硬體支援才能發揮嗎??

現在有USB3.0的產品嗎??


毒藥

榮譽會員
已加入
2/4/06
訊息
11,549
互動分數
0
點數
36
感謝版主大大分享!!!!

我比較期待UD7 333系列報導....!!

P55A-UD7 X58A-UD7

都有333的系列....

硬体支援...應該都是預計明年吧


soothepain

full loading
已加入
9/17/03
訊息
20,660
互動分數
1,912
點數
113
網站
www.coolaler.com
這各要多少錢? 哪顆cpu有支援的??

10K左右,吃1156的u

SATA3的部分是不是硬碟也要有支援,不然是不是以SATA2的速度跑阿??

USB3.0部分,也是要硬體支援才能發揮嗎??

現在有USB3.0的產品嗎??

要用sata3的硬碟
usb3.0也是要用usb3.0的周邊
有usb3.0的外接硬碟,不過超少Freecom有一款


soothepain

full loading
已加入
9/17/03
訊息
20,660
互動分數
1,912
點數
113
網站
www.coolaler.com
測試平台
CPU: INTEL Core i5 750 ES(oc 4GHz)
CPU Cooler: CoolerMaster Hyper N620
RAM: GSKILL DDR3 1600MHz 2GBx2 CL9
MB: Gigabyte GA-P55A-UD6
VGA: MSI R5770
HDD: Seagate Barracuda 7200.12 1TB
PSU: ENERMAX Revolution 85+ 1050W
OS: Windows 7 RC 7100 64bit

BIOS超頻的部份與之前的P55系列都差不多,能調整的選項還算是相當完整。


M.I.T Current Status 用來顯示目前的CPU、記憶體等相關資訊。


主要的超頻調整選單,可以調整CPU倍頻、外頻、除頻...等等。


記憶體設定選單,可以調整除頻及參數...等等。


電壓調整選單,可以調整CPU、QPI/Vtt、記憶體電壓...等等,Load-Line Calibration 設為Standard就是Disabled。


直接超頻4GHz基本盤,測試各項目成績,並測試穩定度。
CPU:200x20=4000MHz,1.35V
RAM:DDR3 1600 9-9-9-24 (手邊沒有DDR3 2000...XD)

SuperPI 1M:10.467s
CPUmark99:621


SuperPI 1M x4:11.258s(avg)


SuperPI 32M x4:10m25.393s(avg)


CINEBENCH R10
1 CPU:5659
x CPU:19783
OpenGL:9700


3Dmark06:18388(MSI R5770)


3Dmark Vantage:P10566(MSI R5770)


PCmark Vantage:8834


EVEREST 記憶體頻寬


接著是燒機,原本CPU電壓為1.35V可以過測以上測試,不過在ORTHOS過不了關,一分鐘不到就有核心出現錯誤。還有一點主機板設為1.35V,CPUZ抓到的電壓卻是在1.312~1.328V之間跳動。


重新開機在把電壓往上加到1.4V,穩定燒機過1小時。


因為目前手邊並沒有 USB 3.0 及 SATA 3 的周邊,所以無法實測這部份的效能,還請各位見諒!


Happypc

********.com低階會員
已加入
6/22/08
訊息
17,748
互動分數
0
點數
0
網站
www.coolaler.com
看起好厚一盒喔 ! :cool:

還有支援到SATA 3跟USB 3.0耶 ! 但硬體也要明年才有實體出現 ! ;)


zxcvb680

榮譽會員
已加入
2/5/09
訊息
1,876
互動分數
9
點數
38
年齡
34
自家廠商的USB 3.0和SATA3沒有Intel 南橋原生.傳輸速度傳不到預期.跟本還有Bug存在.實際達不到那個速度.大大可能花了冤旺錢.所以微星沒有跟進的原因.


kyo111111

進階會員
已加入
10/25/06
訊息
218
互動分數
0
點數
0
年齡
43
太誇張 個人電腦主機板一張要10000 我現在用的一張4000多我都嫌貴了

現在怎不出一張1000多 2000多那種了 現在價位都很高
