大家好，平常潛水的我第一次分享如此大規模的文章，照片很爛請見諒!
反正有很多種種理由，我需要用到三台電腦
第一台是用在一般桌上型輕度使用，所以使用MINI-ITX
讓我跑跑ADOBE的東西~上網打字和玩玩輕度遊戲
但由於市面上的MINI-ITX機殼貧乏，並且都沒有我想要的規格
我看到的都很糟、非常的糟、而且遭到不行
要不然就是很醜~~醜到爆~
要不然就是一點都不實用~不是我要的規格
絕望阿!!~~我需要按照我的配備來挑殼、而不是看殼能裝些甚麼來挑我的配備!
所以DIY機殼第一彈!!
首先請主機板出場 J&W Minix 780G-SP128M
他就是大家所熟知的版子~~因為很多大大都PO過介紹聞了所以就不多說
然後搭配的顯卡 Sapphire Radeon HD 3470 256MB GDDR3
這張是從日本搞來的 要和780G hybrid crossfire 來補強虛弱的780G
然後剩下的就是
AMD Phenom X3 Black Edition 8750, 2400 MHz
金士頓的2G 800 2條
和蝴蝶POWER 照片中的模組化不能用 後來又換了非模組化的300W
首先先將主機板和CPU拿出來
<img src="http://lh5.ggpht.com/_WeZ3vKck4hc/Sj-SBj2P0II/AAAAAAAAAGc/uxINh-BAsog/s512/DSC02795.JPG[/IMG]
將CPU和主機板合體
http://lh6.ggpht.com/_WeZ3vKck4hc/Sj-SsG3WMMI/AAAAAAAAAJ8/EGK2oBJbczs/s400/DSC02797.JPG">
之後安裝 真黑!雷神之錘!
很多大大已經介紹很多了，就拍個盒子意思一下
[IMG]http://lh4.ggpht.com/_WeZ3vKck4hc/Sj-SCsjWJ_I/AAAAAAAAAGg/mqBgjZSdgWM/s512/DSC02796.JPG
然後他的扣具我沒扣上.........
因為背板太虛了.........扣上依照我的經驗主機板鐵定變形.........所以就只有放置
裸機測試後鎚子牢牢吸附在CPU上
<img src="http://lh5.ggpht.com/_WeZ3vKck4hc/Sj-SDbXoDBI/AAAAAAAAAGk/5UHiOgmipGg/s512/DSC02799.JPG[/IMG]
接下來就是顯卡拉
首先先把顯卡的散熱片拆下
其實我還有一片玄人志向的............其實兩家的3470都一模一樣嘛.............
亮晶晶的GPU
要拆下的原因是甚麼呢? 因為要安裝 真黑!ZALMAN Z-Machine GV1000NT
不過不夠高會打到其他元件，所以增加紅銅蓋板來墊高
側面圖
合體結束
===============================================
以上就是出場的序曲
少了光碟機與硬碟，後面再補吧
首先是機殼出場 POWER安置的地方
只有這樣...沒錯只有這樣，頂多再加個光碟機
接來是機殼的另外一部分
很透明對吧，上面有兩個USB插槽..自己DIY焊的
下面開很多溝槽
機殼的背後位
之後安裝蝙蝠扇...很多大大介紹過了~所以看圖吧
風扇孔位的右上方預留了風扇燈光孔位
右下角橡膠拉丁被我拉壞了，厚達8mm的壓克力拉丁被我拉得很長
接下來安裝2.5吋hitachi 60GB 4顆
兩顆RAID0作系統碟 兩顆RAID1作備份碟
和泛用型讀卡機
使用懸吊的方式安裝
之後中間再安裝CF 4GB轉ATA
正面圖與背後位
之後緊張的時刻到了 合體!!
合體之後與估計的沒錯 硬碟會與POWER上方有點距離
利用POWER的風扇替硬碟整體散熱
結果發現合體失敗!!因為忘記插硬碟排線和電源線..........
馬上插好
之後把線整理一下
安裝開關 原本是要安裝前置音源 但是按照英特爾HD腳位規範 焊接後一直出現問題並且雜音非常嚴重
所以就放棄前置音源
上方圖來一張
之後護駕歸位!!
插排線
安裝顯卡
安裝風扇控速器
不裝的話，顯卡散熱器的聲音會跟飛機起飛一樣靠杯
上護蓋!
完成 NAVI 初號機啟動!
(Knowledge Navigator System)
(by lain 給予此系統賦予Knowledge Navigator的使命 希望John Sculley的理念能夠實現)
結論

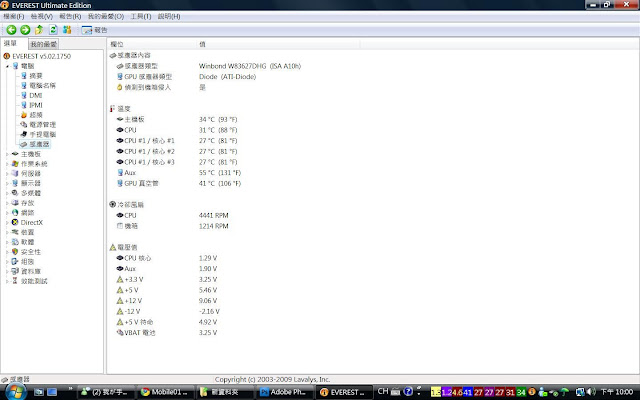

1.散熱比想像中還優秀
2.平常總電量為100w左右 燒機跑3dmark為130w左右 忘記照相
3.左側板和右側板洞打反了，我也懶得改了
4.障礙重重 一下排線太短 一下是散熱器太高 前置音源失敗，明明腳位都是對的，哪位大大能來篇diy教學文?
次回預告
下次設計為低耗電量驢子機(養四隻)+ftp 希望整體能達到50w以下 整體採用"無風扇"設計
敬啟期待!
