這禮拜總是斷斷續續下著雨，每當下班後，令人只想趕緊回到家中。不料，前幾天回家後，服役2年多的A陣營桌機竟然一按不起。花了一點時間自行檢查，原來是ECS A770M-A與世長辭，心中暗了一下;smash;，那個Phenom II X4 925、HD 4850才剛剛升級不到半年啊！
這下主板掛了，難道是要我把整部系統砍到重練？答案是否定的，我採取最經濟方案，直接買一張好一點主機板，其餘硬體零件繼續服役，重組平台也是有不用砸大錢的方法。;face12;
隔天下班，冒著細雨紛飛，到光華商場選購一張好一點的AMD主機板。連續走了幾家，就帶走這張技嘉870A-UD3。入手前，聽店家說這張板子是AMD最新870晶片組主機板，也是技嘉GA-770TA-UD3進化版，支援AMD最新六核心處理器，緊接著灌入一大碗迷湯，不太記得有哪些內容。;rr;
那時，我心想只會用Phenom II X4 925，等年終獎金入袋，再看看是否與那6核心處理器有緣。單純地以為用新一代870主機板，就爽度十足，幸運的話，原本作業系統也不用砍到重練。敗入主機板同時，也買了店家販售800元的USB 3.0 2.5吋外接盒，正好能夠給朋友贈送的那顆WD3200BEKT來使用，趕上潮流進入USB 3.0世代。;tongue;

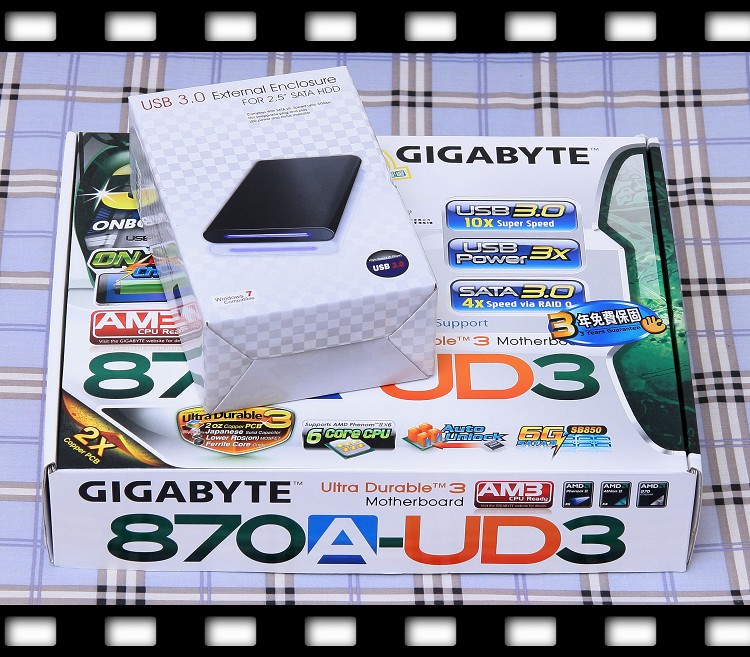

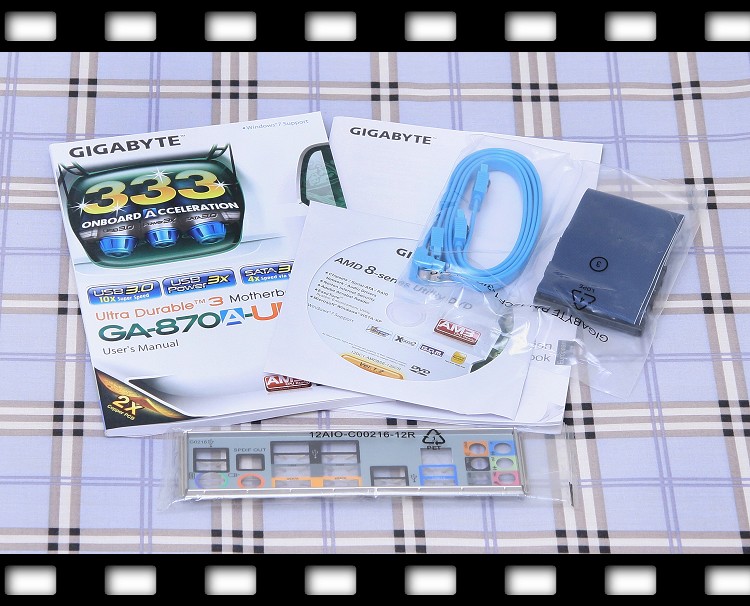

在外面吃完晚餐，趕緊奔回家來雙開箱。先看一下870A-UD3部分，配件就這幾樣。:PPP:
在開箱前，我先上網做了一下功課，技嘉近期主打的針對USB介面的3倍力電源供應設計、Auto Unlock硬體技術、第三代超耐久技術、獨家EES省節能技術，870A-UD3通通支援，連最新On/Off Charge功能也不放過。
老實說，我一開始聽店家介紹這On/Off Charge功能，還真聽籠無
，後來爬文才知道，原來是這組USB2.0擴充插座能夠透過外接USB擴充套件，提供2組USB2.0孔，讓電腦開機或關機狀態，持續提供iPad、iPhone、iPod touch等裝置隨時充電。

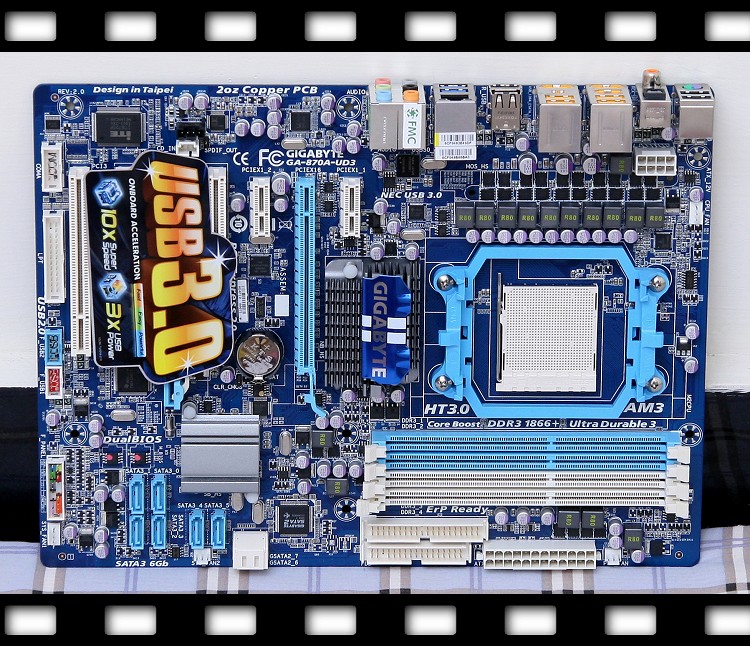

水喔！870A-UD3亮相。採870晶片加上SB850晶片組合，提供6個原生SATA3儲存介面，支援RAID 0、1、5、10及JBOD功能，但小的系統硬碟還是S-ATA II介面，自我安慰一下，那就保留未來升級彈性。額外的1個IDE插座、2個SATA 3Gb/s插座，是由GIGABYTE SATA2晶片提供。搭載NEC D720200F1晶片支援兩組高速USB 3.0傳輸介面，剛買的850元的USB 3.0 2.5吋外接盒正巧派上用場。:D

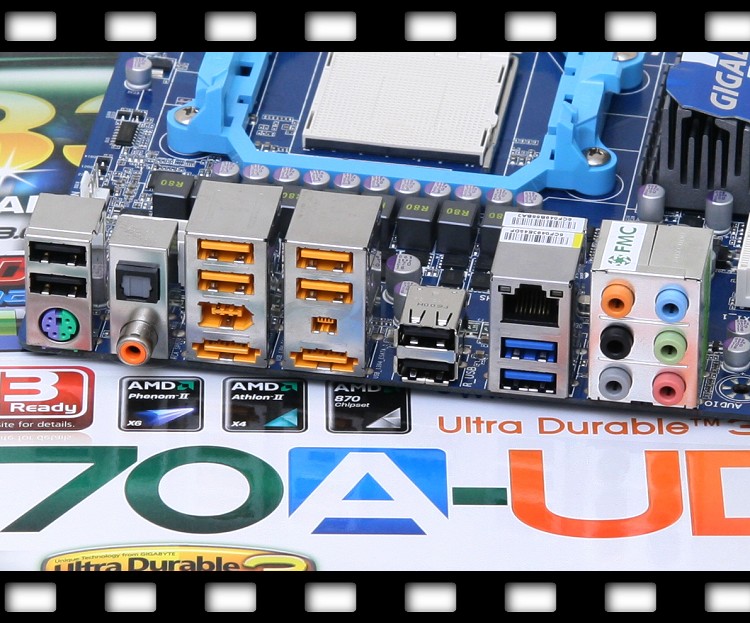

後方面板裝置連接插座一覽。
• PS/2鍵盤或滑鼠插座
• 1個S/PDIF光纖輸出插座
• 1個S/PDIF同軸輸出插座
• 8個USB 2.0/1.1連接埠
• 2個USB 3.0/2.0連接埠
• 2個IEEE 1394a連接埠
• 2個eSATA 3Gb/s 連接埠
• 1個RJ-45埠（Realtek 8111D晶片）
• 6個音源接頭(中央及重低音輸出/後喇叭輸出/側喇叭輸出/音源輸入/音源輸出/麥克風)，Realtek ALC892晶片

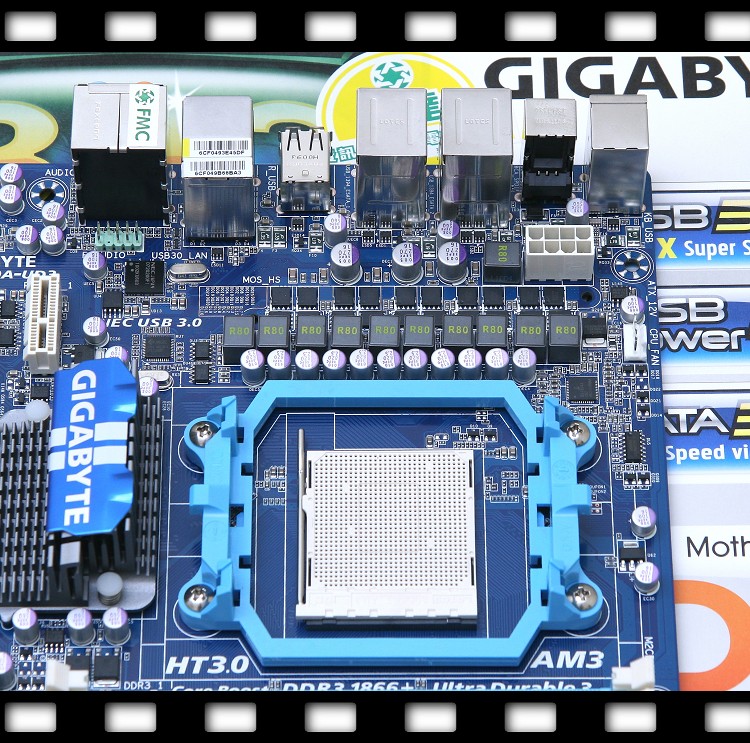

870A-UD3採8+2相電源供應模組設計，CPU附近的MOSFET怎麼沒有散熱片？;x;
870A-UD3提供1個支援x16運作的PCI Express 2.0 x16插槽，另一個PCI Express 2.0 x16插槽僅支援x4運作，我只有一張HD4850，反正也不玩CF，所以沒影響。倒是看過網友討論A＋N運作，這樣那組支援x4運作正好可以插上物理運作的N卡。其餘有2個PCI Express x1、3個PCI插槽。

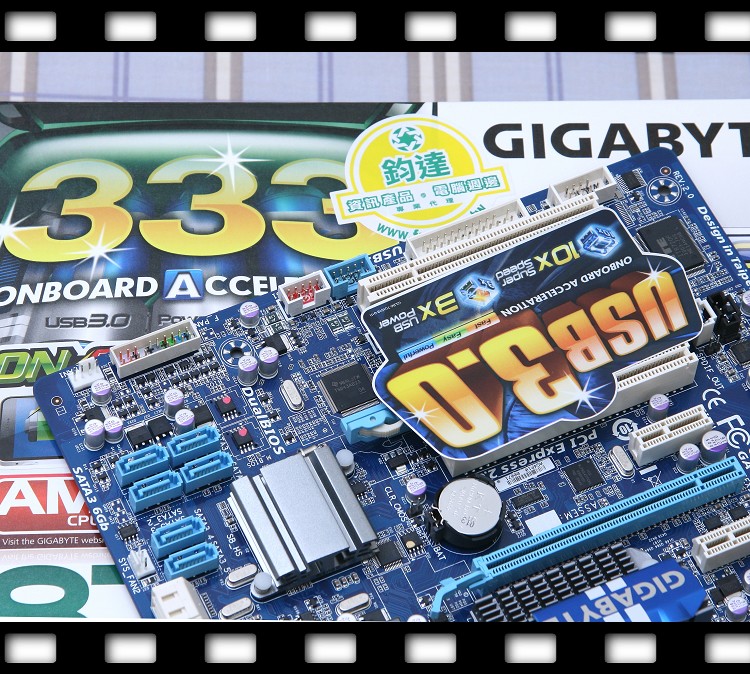

這個角度就可以看到6個原生SATA3介面，緊鄰最後一組PCI插槽的兩組USB2.0擴充插座，其中白色這組就是支援最新On/Off Charge功能。

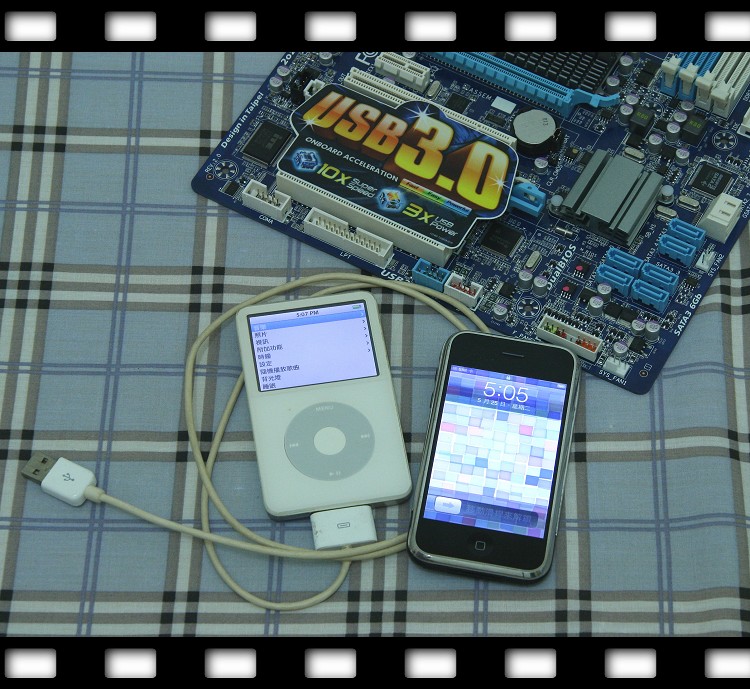

反正板子都入手了，那就試試On/Off Charge功能真有那麼神奇。我把手上的iPhone 2G（水貨美版）、iPOD裝置拿出來，印象中之前將這兩款產品進行充電時，電腦是必須開機狀態。說到這，上次手賤，差點把iPhone 2G變成磚，最近才花小錢請人解鎖。:PPP:
小小抱怨一下，870A-UD3沒附上外接USB擴充套件，還好之前平台升級留下一組，不然就糗大了。可是手邊沒有IEEE1394擴充套件，這下子870A-UD3的IEEE1394插座只能晾在那。;oq;
先來用iPOD裝置試試On/Off Charge功能。此時，已經把870A-UD3平台搞定，但還沒放回CM690機殼，等過7天沒問題，再來把整部平台移入原本CM690機殼。

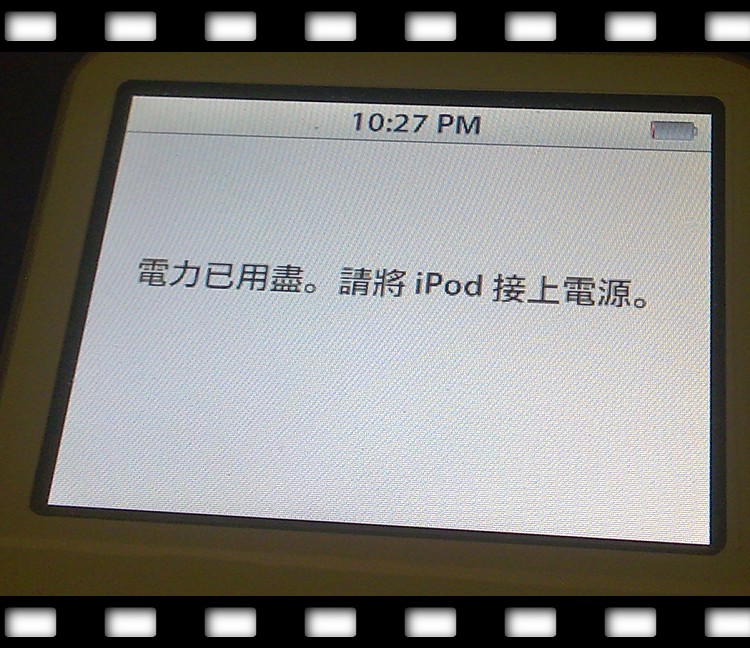

我把iPOD裝置電力用盡，870A-UD3平台處於關機狀態。趁還可以開機一下，先用手機拍下來。

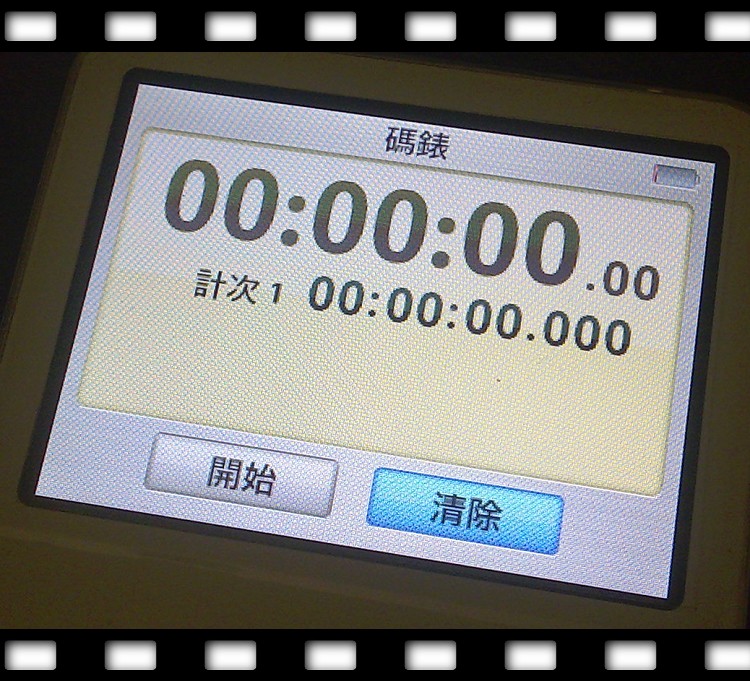

利用iPOD裝置的碼錶功能計時。
870A-UD3平台處於關機狀態，iPOD裝置一連接上那個外接USB擴充套件的USB介面，馬上看到iPOD畫面右上方的電池畫面出現充電顯示。

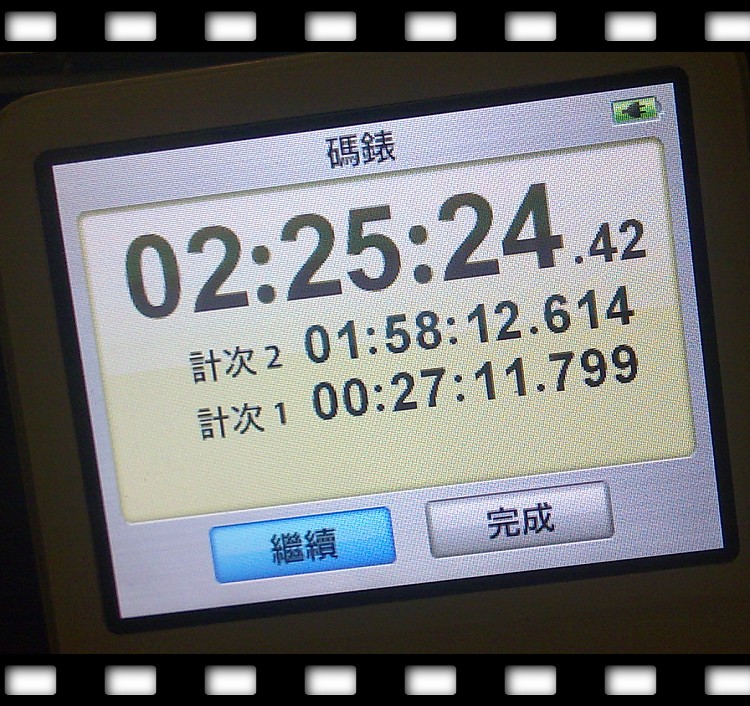

充電時間約2小時又25分，這時iPOD畫面右上方的電池畫面顯示充電完成。但是我要上床睡覺了，剩下的iPhone 2G充電測試，只好等明日再繼續測。;x;
隔天下午有事，所以請假半天，把事情辦完之後，就回家休息。這時繼續完成iPhone 2G充電測試。

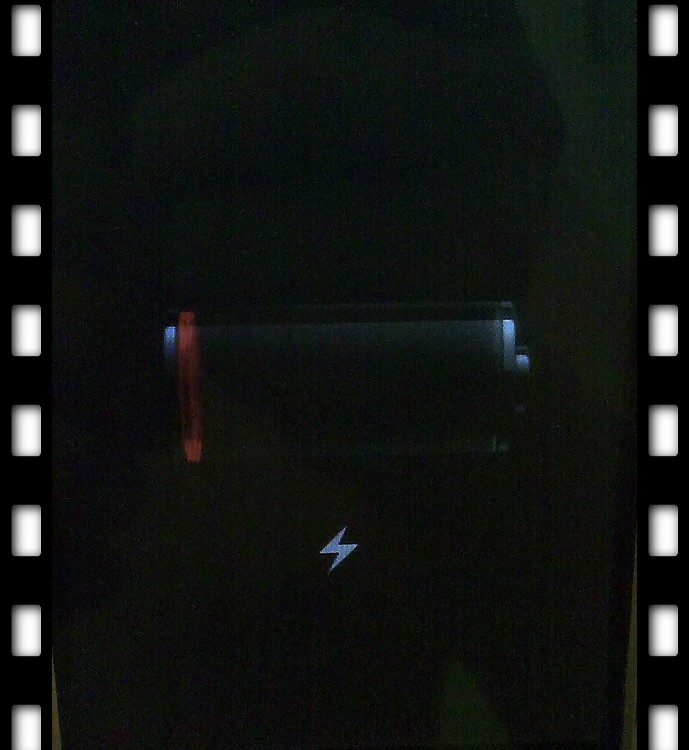

iPhone 2G完全沒電，根本無法開機，先連接上那個外接USB擴充套件的USB介面短暫充電，此時870A-UD3平台處於關機狀態。畫面出現充電顯示。
短暫充電後，試著開啟iPhone 2G。白頻果出現了，真令人感動。;nq;

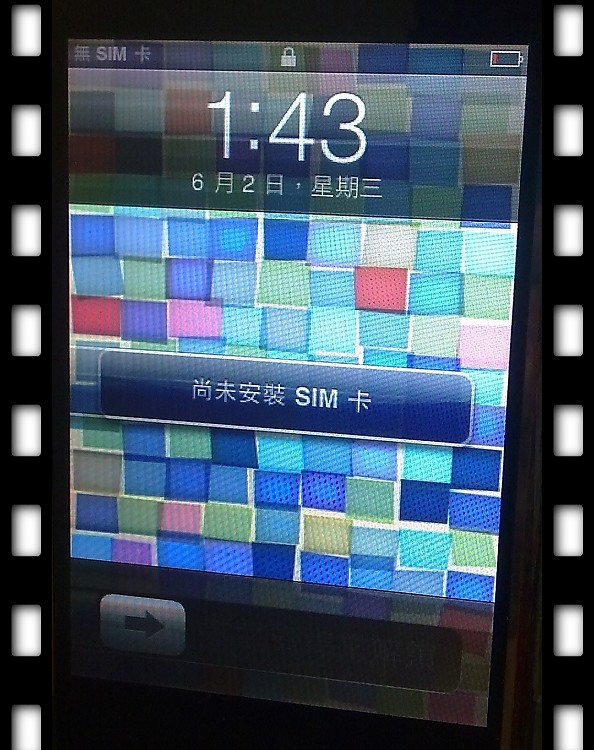

iPhone 2G開機完成後，畫面右上方的電池畫面顯示電力剩餘相當少。

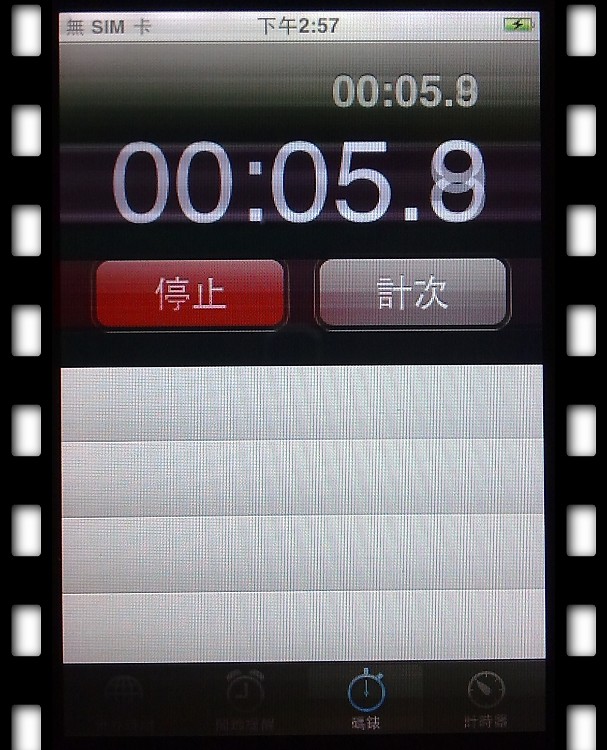

同樣利用iPhone 2G裝置的碼錶功能計時。請注意，畫面右上方的電池畫面出現充電顯示。

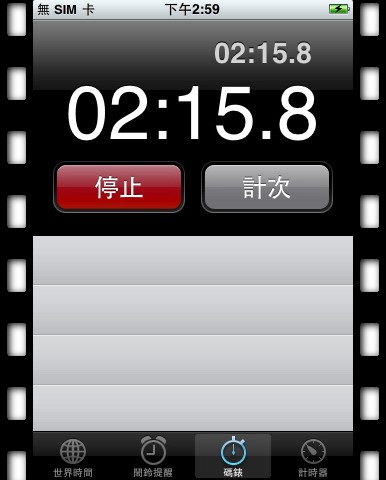

都忘了，iPhone 2G有密技可以截圖，我之前還傻傻的用另一隻手機拍照;sorry;。充電時間約2小時又15分，電池畫面仍然是充電顯示。

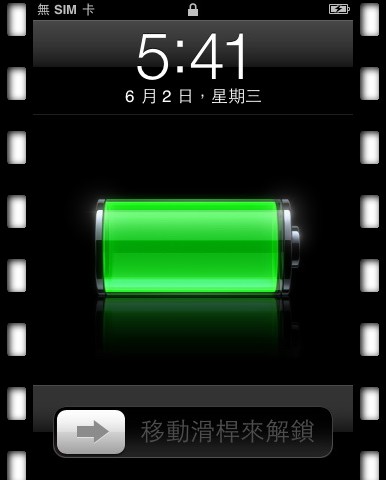

回iPhone 2G主畫面，電池圖示顯示電力已達9成滿。這時，我忙著出門赴約，所以iPhone 2G充電測試就到此結束。:PPP:
個人覺得，這On/Off Charge功能還真是有效，對於持有iPhone、iPOD裝置的人是相當方便功能，PC關機狀態，就能直接充電。這年頭的主機板應該不再侷限效能有多好、用料有多猛，增添多樣化功能也是粉重要。
結束晚餐聚會後，回家繼續玩870A-UD3。接下來是玩玩原有Phenom II X4 925、HD 4850等配備，再加入870A-UD3的系統效能。
CPU：Phenom II X4 925
主機板：GA-870A-UD3
記憶體：Kingston DDR3-1066 2GX2
硬碟：Seagate 7200.11 ST31000340AS
顯示卡：Radon HD 4850
驅動程式：ATI Catalyst 10.5
顯示：Viewsonic 2025（1680 X 1050）
作業系統：Windows 7 Ultimate 32-bit

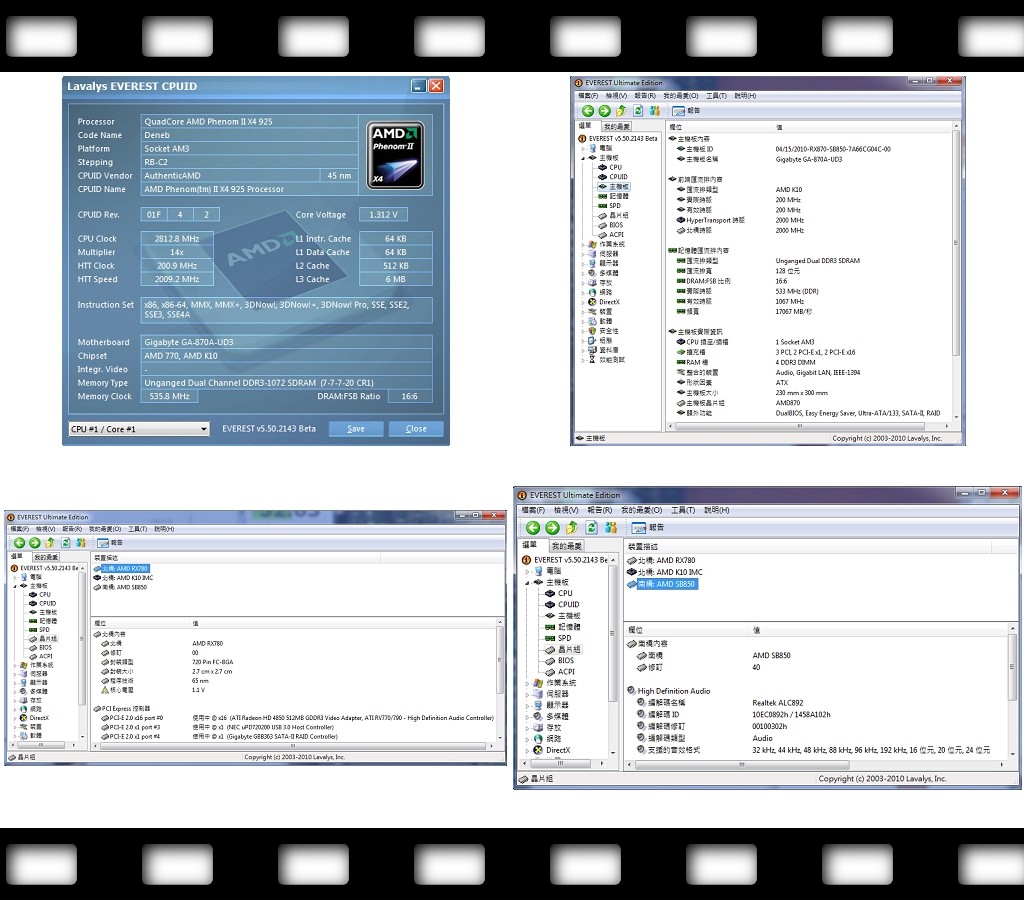

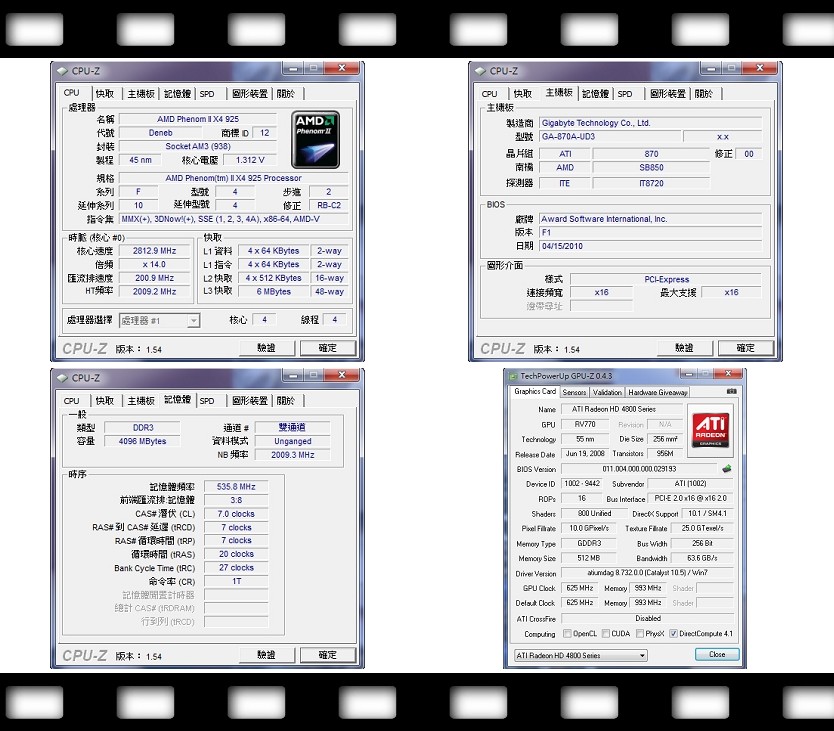

CPU、主機板相關資訊。

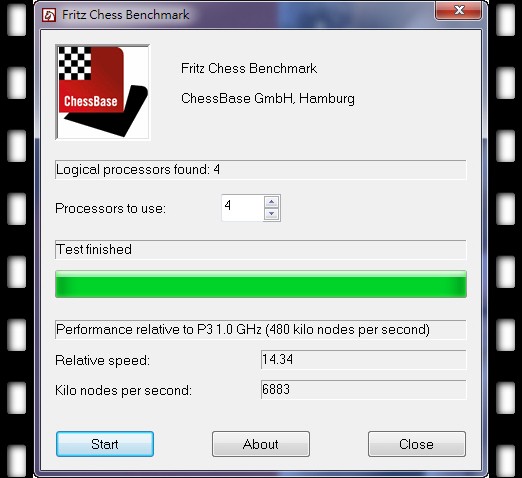

Fritz Chess Benchmark

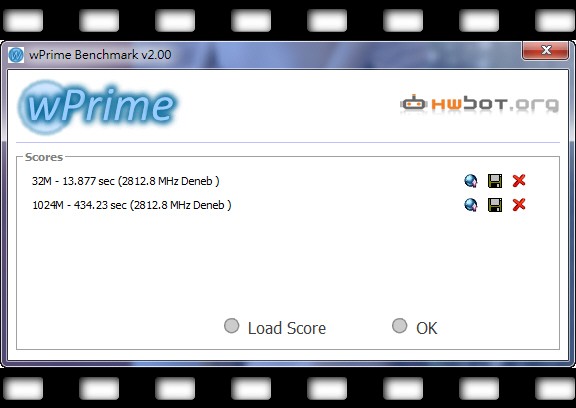

wPrime V2.0：32M、1024M。跑1024M的時間有點久。

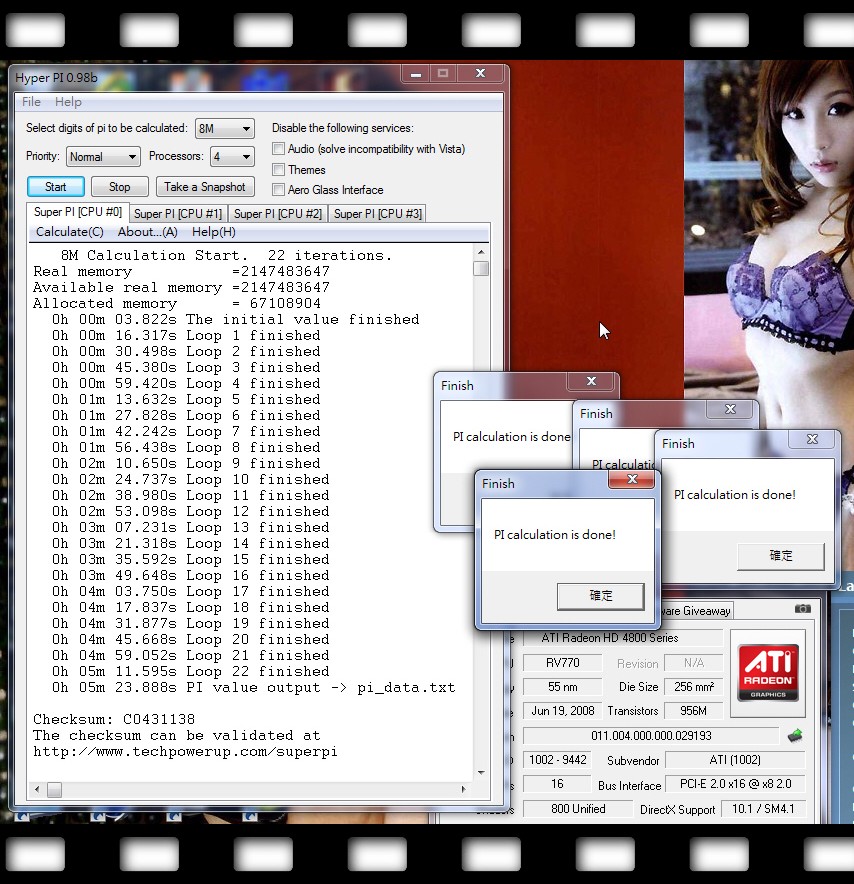

Hyper Pi 0.98b：8M

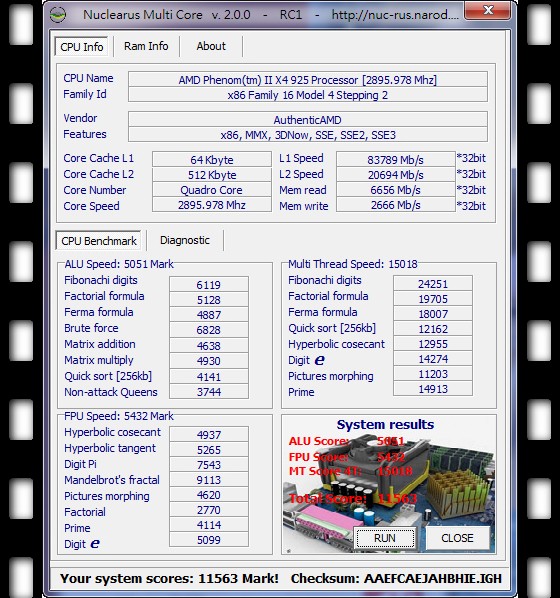

NuclearMC軟體

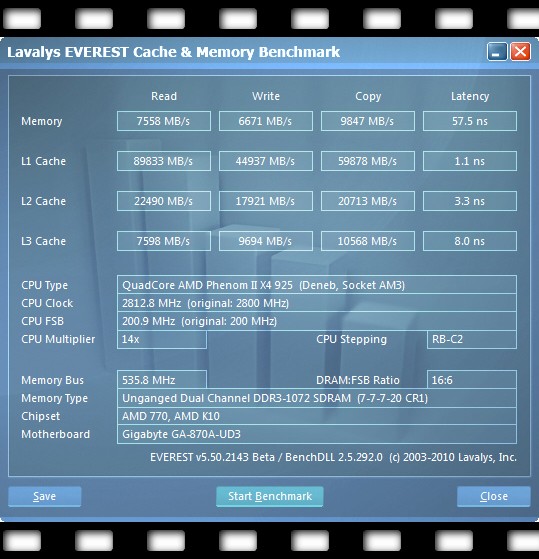

CPU快取、記憶體效能

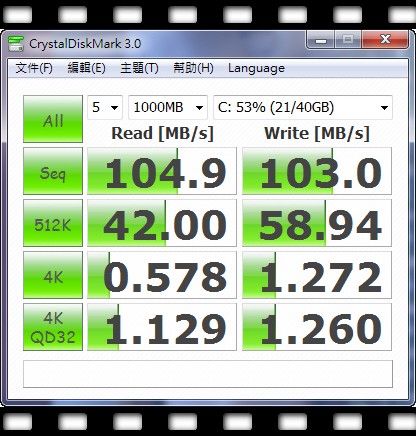

Crysta DiskMark 3.0 Beta：ST31000340AS接上SB850晶片的S-ATA3插座。
跑一下最近常玩的單機遊戲。

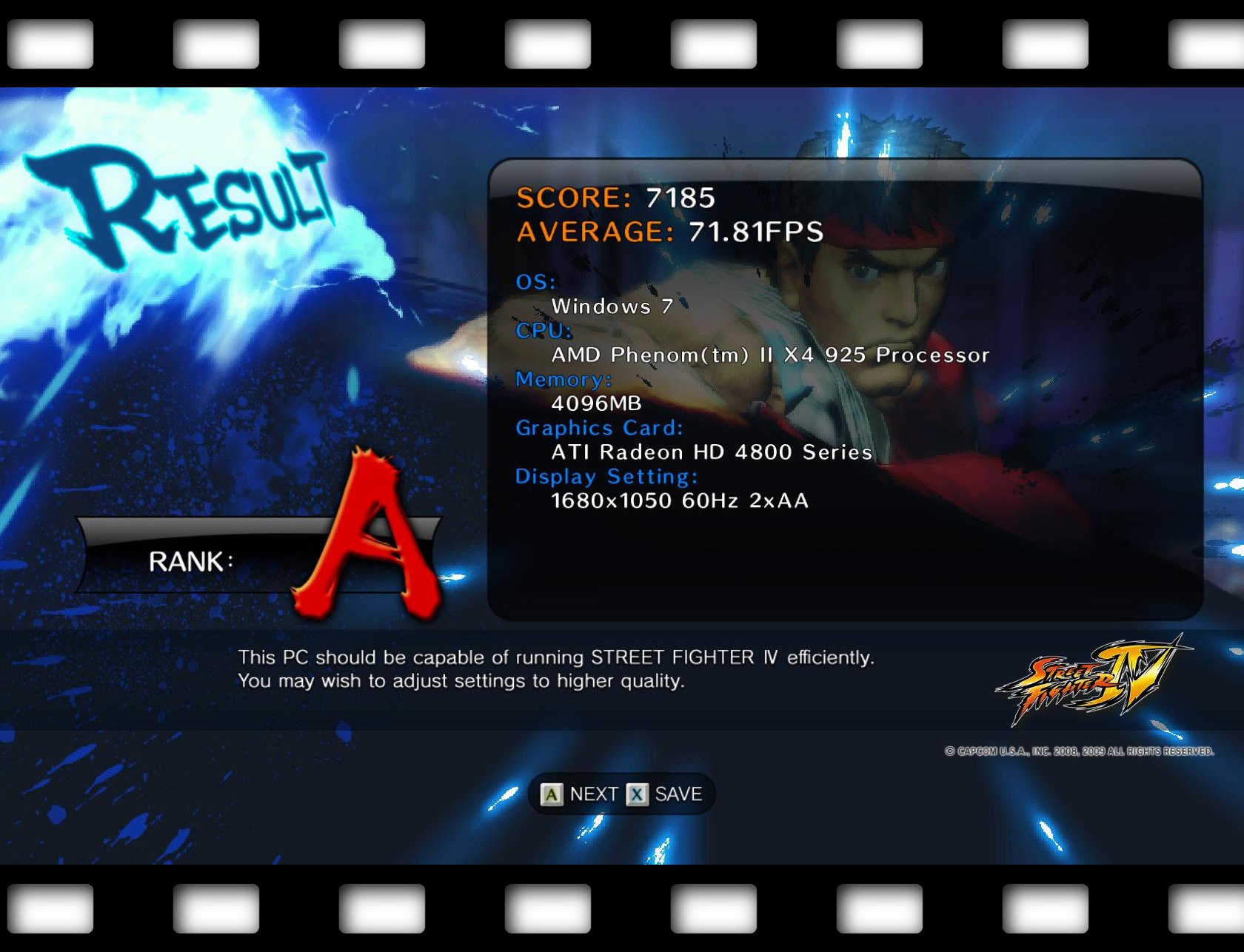

街頭霸王4。

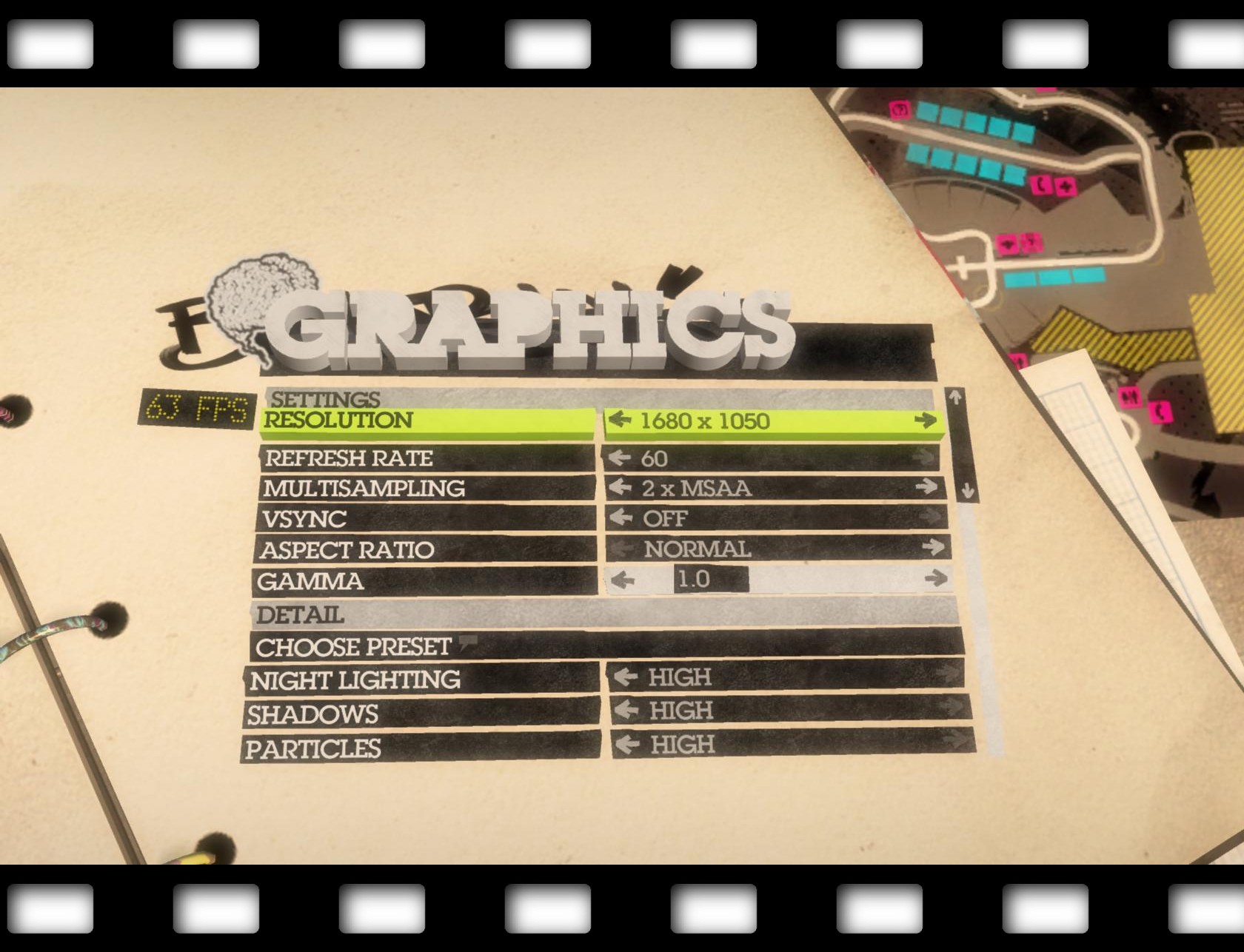

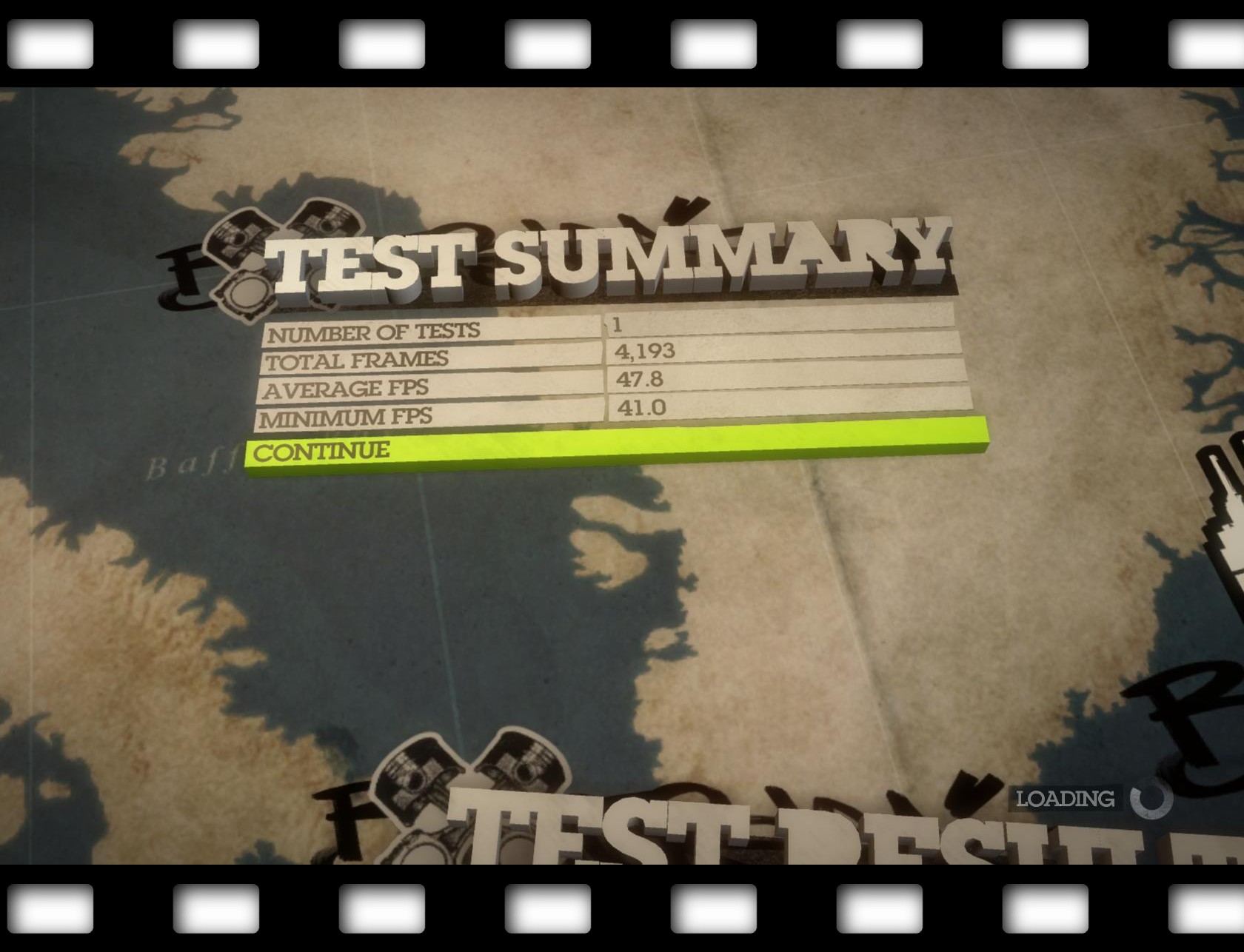

Colin McRae:DIRT 2

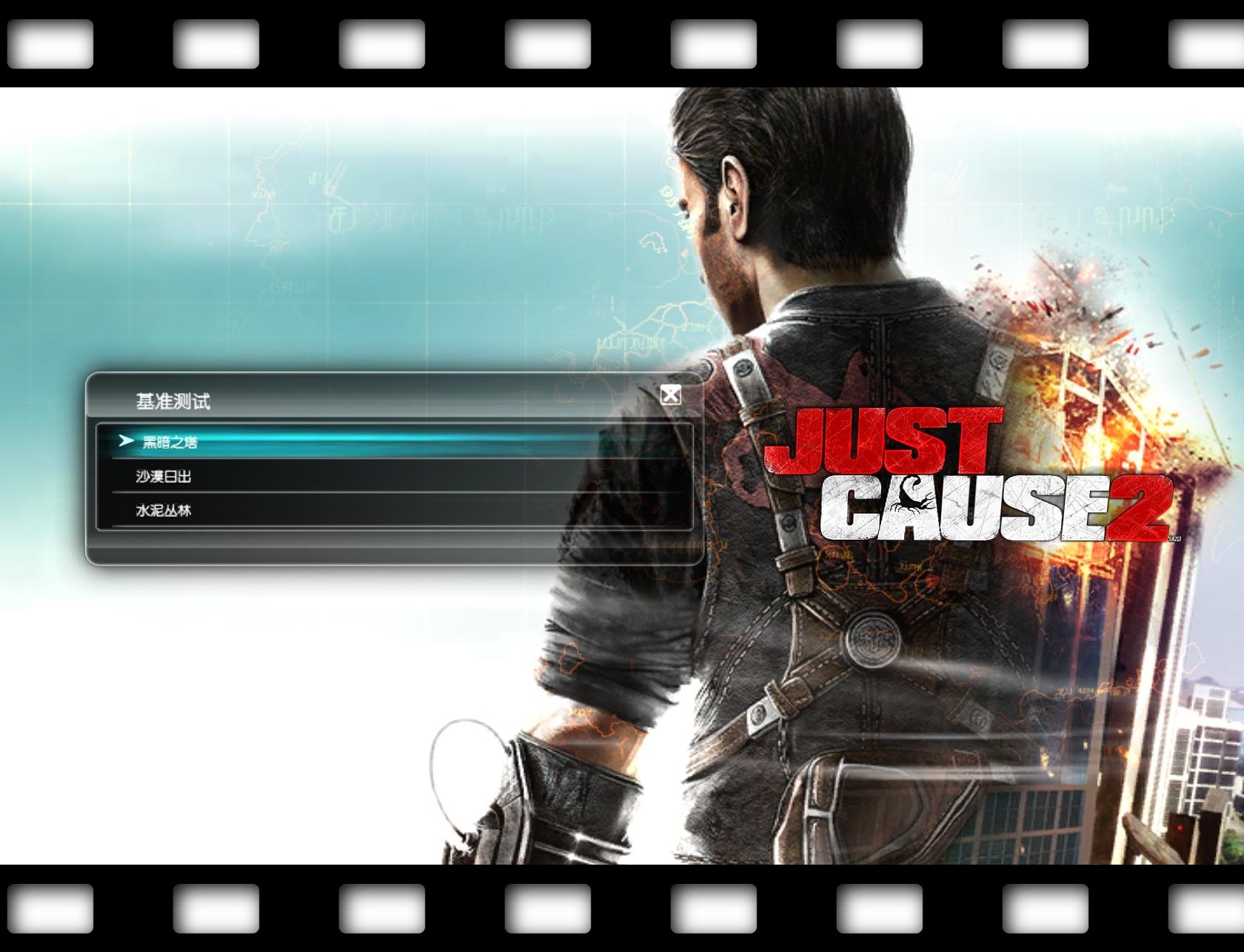

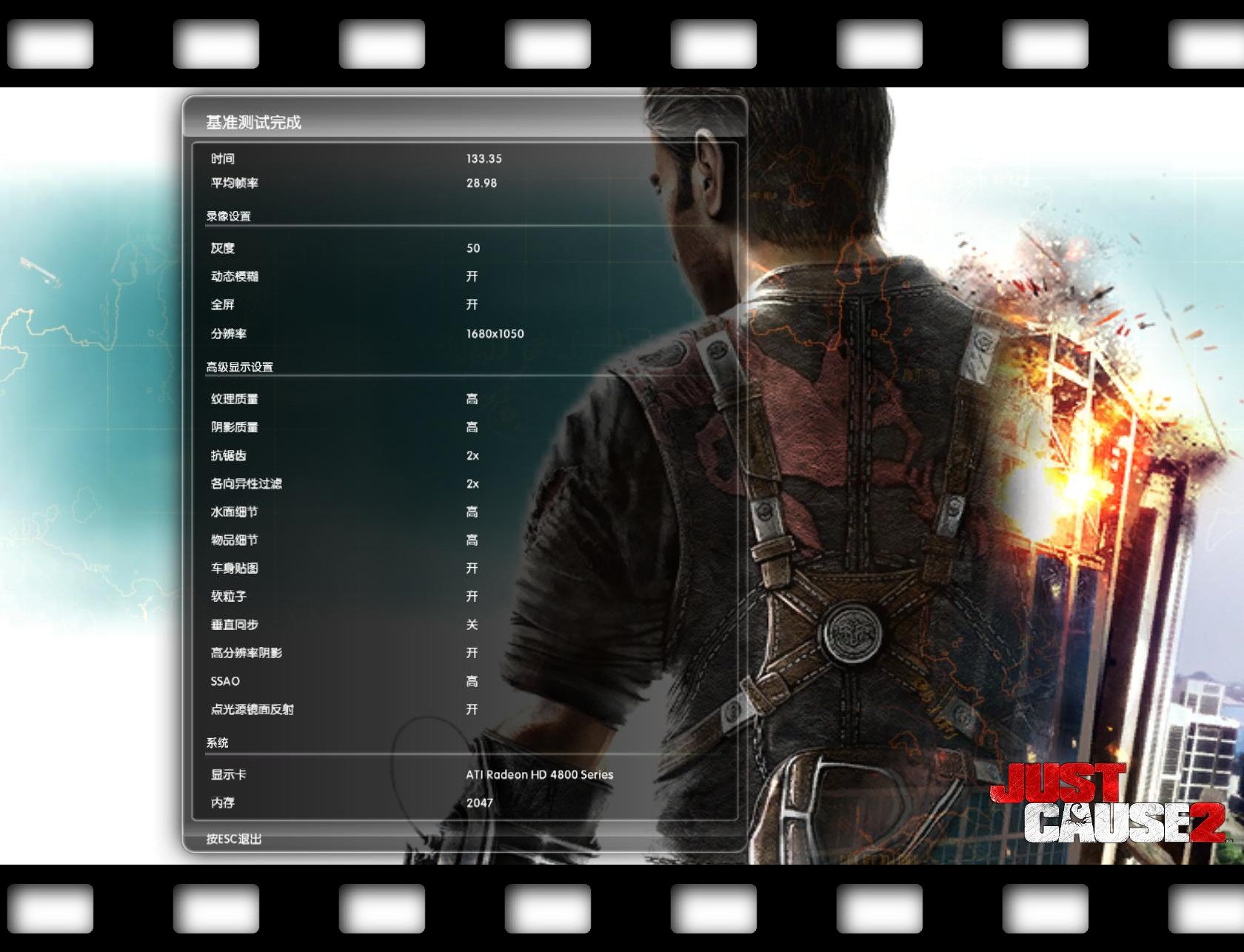

正當防衛2

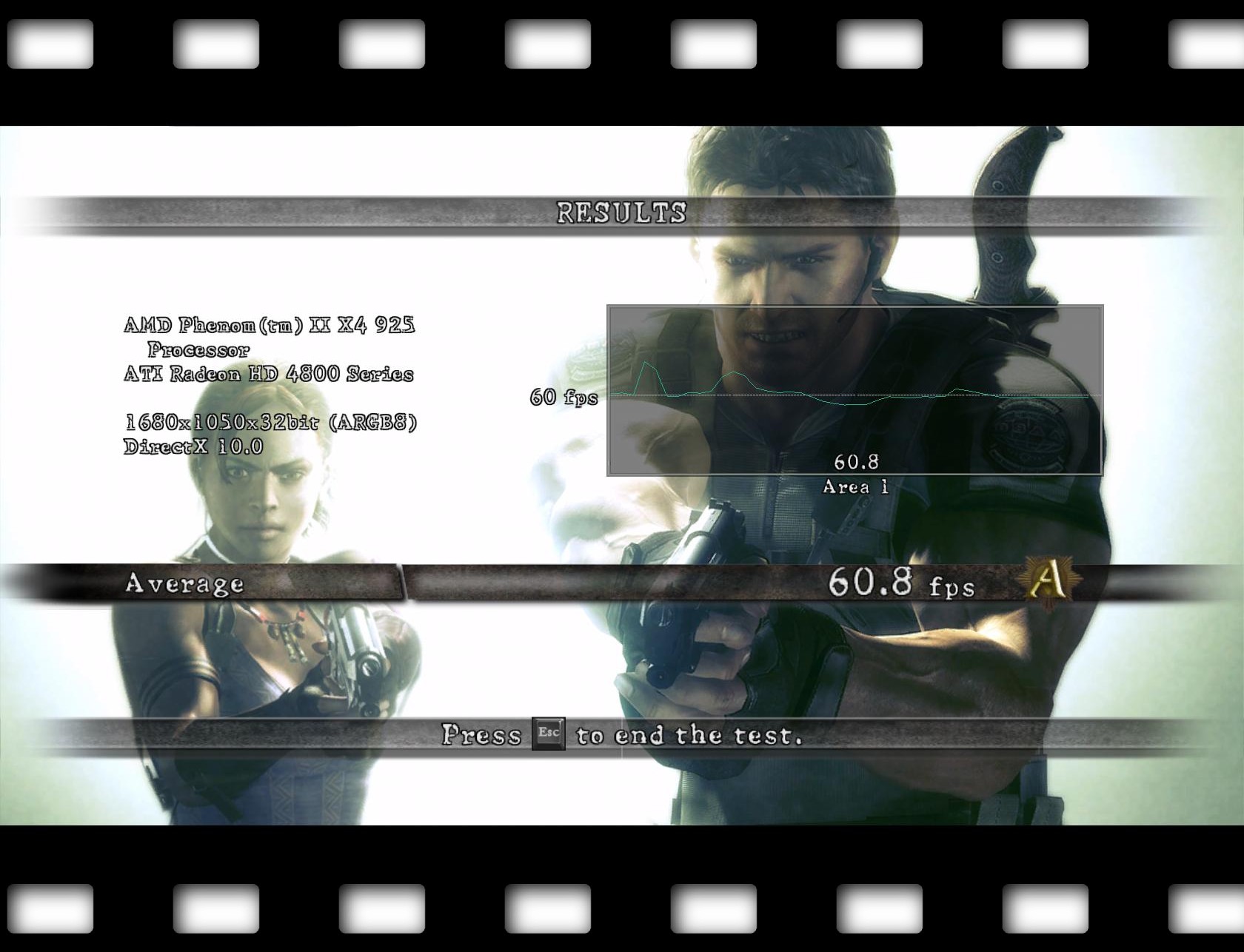

惡靈古堡5

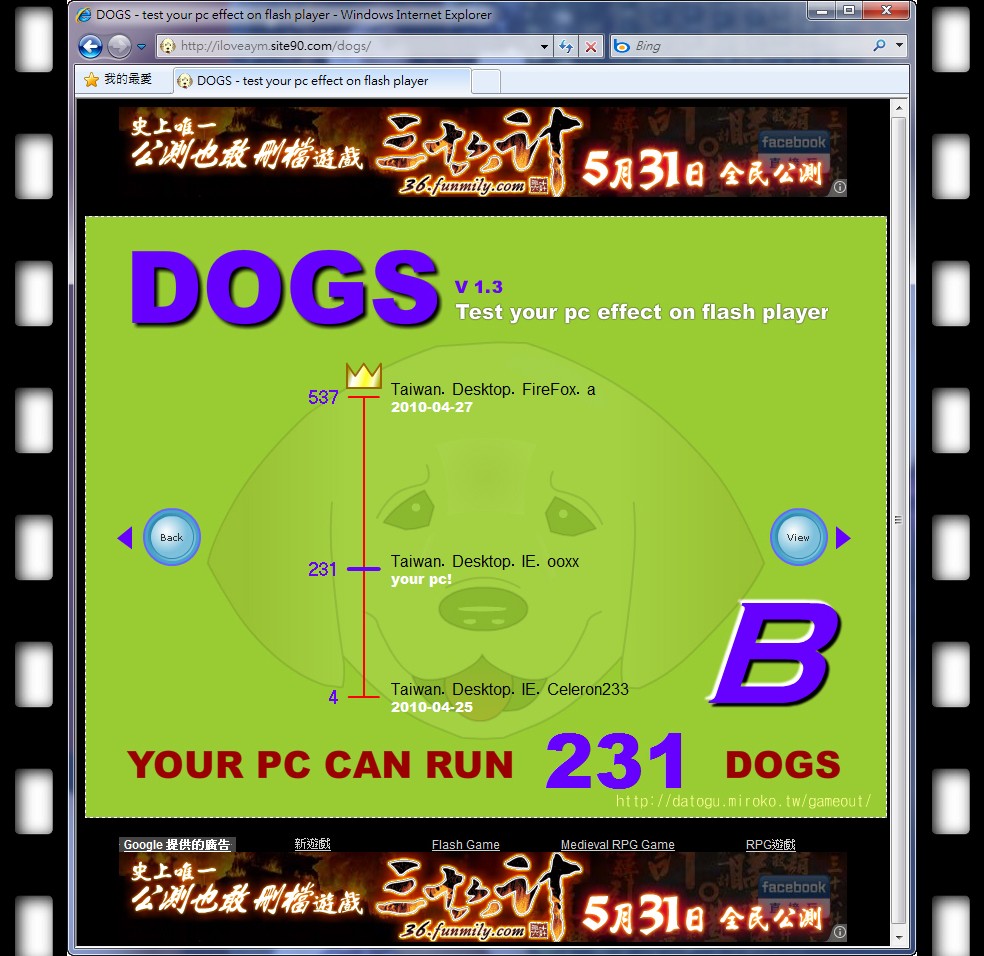

試試有多少隻小狗。IE8.0瀏覽器獲得231隻小狗，這算多？

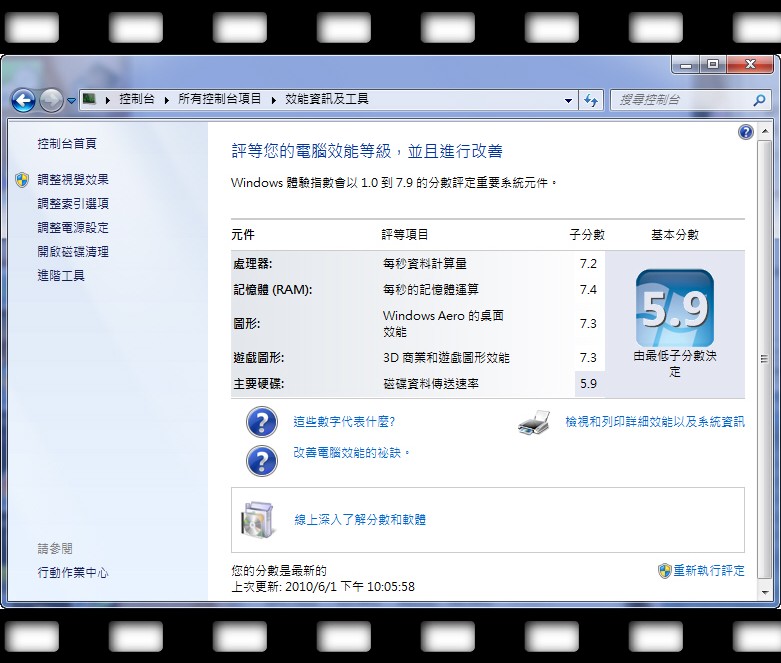

據說不是很準的作業系統效能評量。啊！硬碟分數拖到，其他都7級分以上。
跑完以上的測試，迫不及待要來試試USB 3.0初體驗。

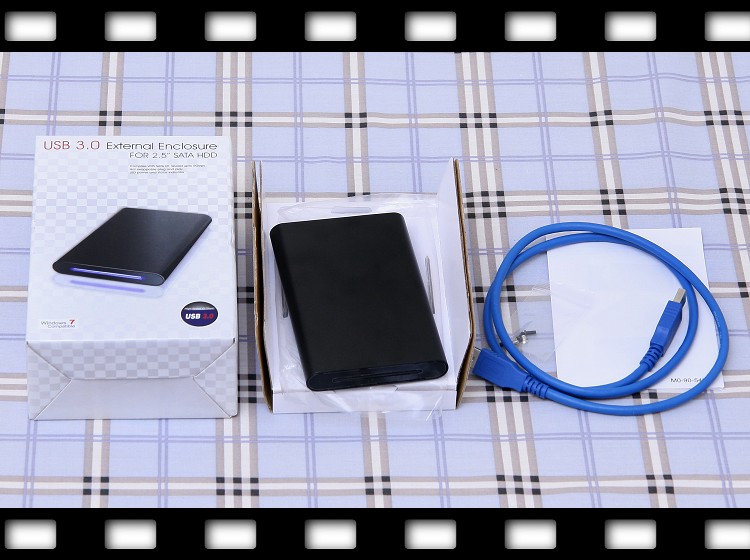

換USB 3.0 2.5吋外接盒。

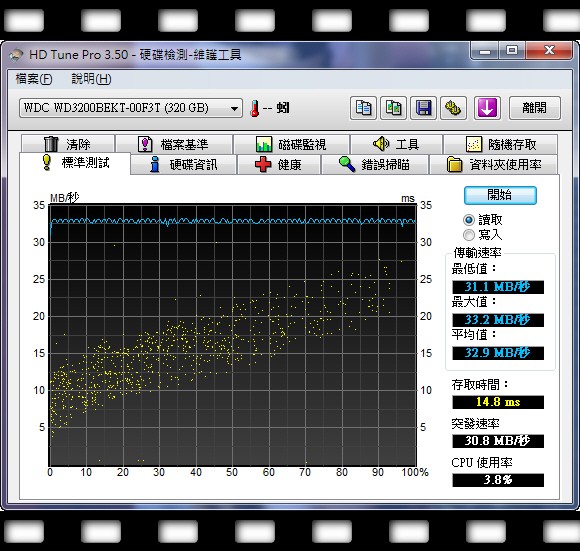

7200轉的WD3200BEKT裝入外接盒，分別接上870A-UD3後方面板的USB 2.0、USB 3.0介面，跑看看檔案讀取、寫入速度。

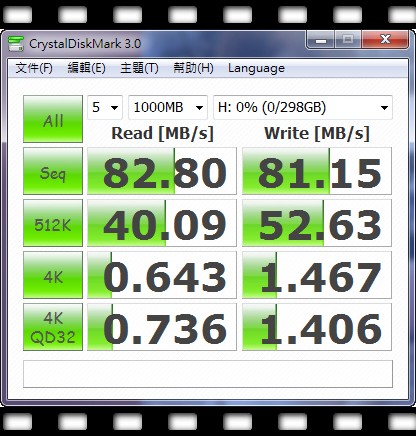

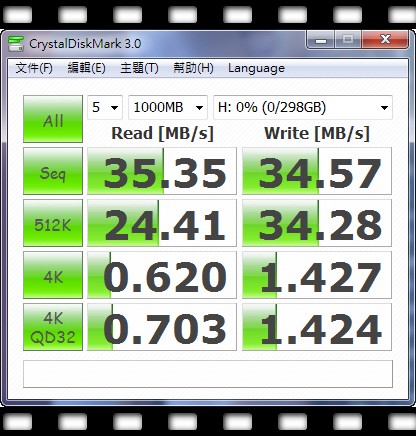

USB 2.0介面：
Crysta DiskMark 3.0 Beta

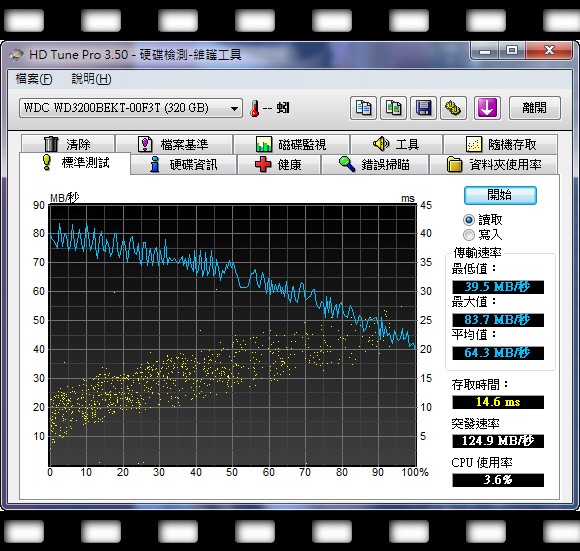

HD-Ture Pro 3.5
USB 3.0介面：
Crysta DiskMark 3.0 Beta
HD-Ture Pro 3.5
水喔！花800元敗入的USB 3.0 2.5吋外接盒，搭配上870A-UD3提供的USB 3.0介面，就使得檔案傳輸速度大大加快。如果公司電腦也能汰舊換新，全面進化USB 3.0世代就更棒了，或許有天老闆瘋了，應該是會這麼做。我還是先對周邊朋友勸敗進入USB 3.0世代，以後交流BT下載的檔案，會省下許多等待時間。
小小入手心得：
新的870A-UD3平台裝好之後，把原本Windows 7作業系統硬碟直接開機，順利地進入桌面，我只是把舊版Catalyst驅動程式移除，接著再安裝新版，作業系統不用重灌。;em25;
雖然，系統效能並不因為換新板子而變更快，倒是我直接獲得SATA 3、USB 3.0新功能，這組AMD 870平台可以讓我快樂用上一陣子。不用開機就能充電的On/Off Charge功能，正好適用手邊iPhone 2G、iPOD裝置，對我個人粉實用。;tongue;
以上就是小弟新敗入技嘉870A-UD3、2.5吋U3外接盒分享，花了不少時間，終於到此收工。
