雞蛋糕爸爸的血淚敗家開箱SilverStone 銀欣Shark Force 160 ARGB 散熱風扇
話說疫情讓人待在家裡,讓人宅到發愁
雖然早已打好打滿三劑,但是上有高堂下有妻兒
還是只能默默的宅在家裡,繼續拯救這個世界
閒閒沒事只能一直逛海鮮購物,購物車早已塞爆
200項根本不夠用~只好加了又刪,刪了又再加
某天突然看到銀欣這款風扇,讓我眼睛為之一亮
16公分的風扇,居然14公分風扇鎖孔就能鎖上
光是看數字就會覺得這未免也太不科學了
於是就這樣默默地出現在我家玄關@@
但這也是整個業力引爆的開始orz…
原本看到14CM鎖孔很開心,也開始準備一系列的零組件

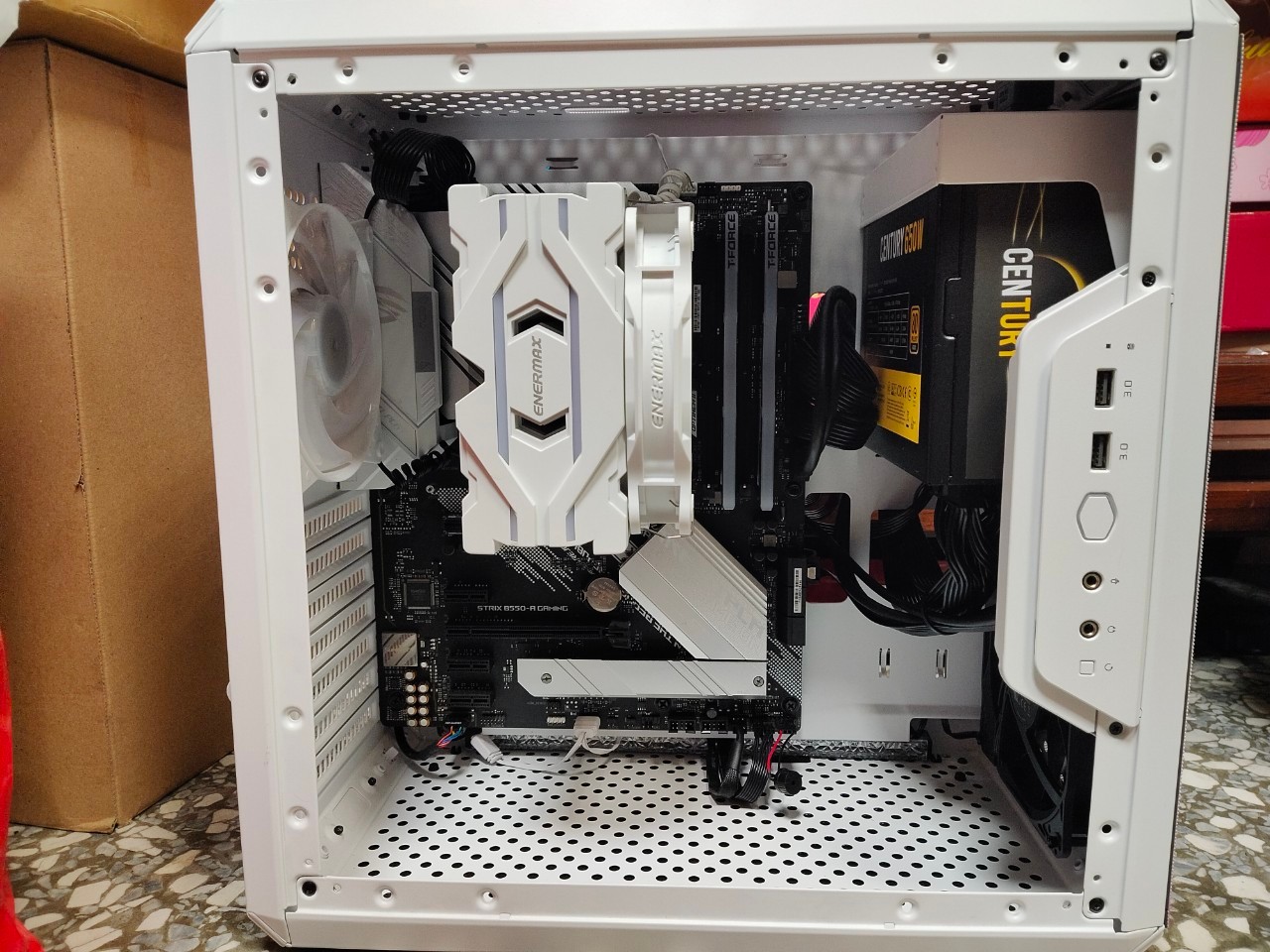

趁著這個疫情組一台雪白機給大女兒~
因為去年是國小畢業生,所以根本沒有線上上課需求
一台平板給她上沒幾天課就開始等畢業了
今年因為國中課業比較重,藝才生學業更不能荒廢呀!
所以想要組台符合少女心的電腦給她好好的上課
哪知~人算不如天算!!!除了險卡爆貴之外~
原本可能有閃亮亮的彩虹排線也因故缺席
加上親戚有急用需求就先把CM櫻花小白轉讓了!
但身為一個科技宅,所以擁有一台水果筆電不過份
只好讓大女兒就拿我的舊MacBook Air將就一下
只因為雞蛋糕爸爸我不喝咖啡(吃不了苦的然倫)
以後去星O克裝潮的任務,就傳承給大女兒了~~遠目
但是風扇來了總是不能丟著不管
在倉庫角落找到了{振華SF-2000冰山之星}
比對了一下下我這咖塵封已久的庫藏巨無霸機殼
結果內建為4個20CM跟4個12CM風扇
讓我欲哭無淚,內建8顆風扇居然沒有一個14CM鎖孔
然後又在旁邊發現了ASUS ROG R5E/U3.1這個老朋友
隨後腦中一直聽到一個聲音{老爸把我組起來~}
這讓我心中又燃起了一股想要組裝的熊熊烈火
跟SF-2000鞠個躬,並允諾之後一定換它出場
我思考了一下如何讓它們有個舒適的家
一個是E-ATX大板,一個是16CM寬度的風扇
放眼望去雖然市售很多機殼都有14CM風扇鎖孔
原本想拿著去阿發一個一個機殼比對,但怕被人轟出門
可是能夠塞下16公分風扇的機殼真的要找一下
我想了很久得到了一個很白癡的結果,就是找寬一點的機殼
雖然這是廢話,但是其實是很深奧的一句廢話
現在多數的機殼(緊湊式+中塔)因為沒有5.25架子
有些雖然可以裝大版(E-ATX)但是因為硬碟架背藏
其空間都拿來讓你走背線,雖然表面可以上14CM風扇
或是280水冷,實際寬度還是不夠16CM因此無法安裝
所以我用傻瓜計算法來推估機殼是否能安裝此風扇
首先我要找的機殼背後風扇要支援14CM
這表示上下前後的風扇孔都幾乎會有14CM
再來是支援塔扇高度要超過17.5CM以上
因為塔扇以17.5CM為我的預設標準高度
銅柱算0.5CM,主機板加上CPU厚度約0.5CM
最後加上預留側版的空隙0.5CM
所以這樣會有至少19CM的寬度空間
為什麼要這麼寬,因為一些結構相關的因素
你永遠不會知道廠商的鎖孔位置是會在哪
因此我挑上了Fractal Design Define S2 TG
衝著這款機殼支援塔扇高度18.5公分及E-ATX大板
套用我的傻瓜方程式來推估,應該可以裝上去沒問題
但是…好貴呀~原價$5590真是咖高貴的機殼呀
讓我望之卻步~就在這時候滑FB看到某屋的歷史文章
文案如下~完美的DIY由我定義！
Fractal Design Define S2 TG機殼某屋獨家優惠！
莫非這是上天賜給我命運的安排
剛好我要買高容量硬碟(為了SF-2000鋪路)
搭配海鮮購物折價券,最後以非常實惠的價格到手

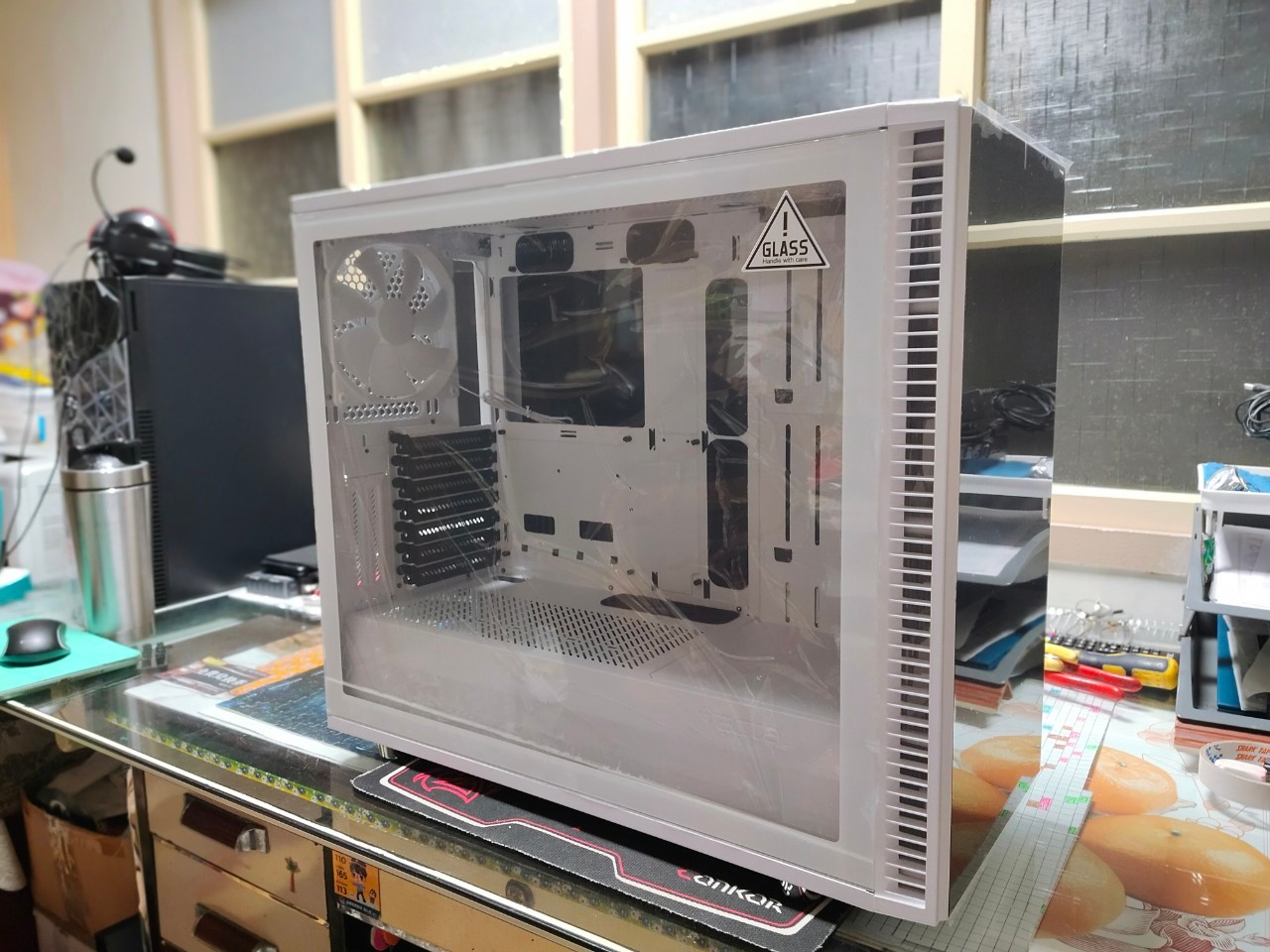

過了兩天機殼就又出現在玄關了
這大概是我今年最酷的一件事,為了風扇買一咖機殼
加上先前要組雪白機買的一堆ARGB相關零組件
接著就跟著SilverStone 銀欣Shark Force 160 ARGB
一起閃亮亮的登場吧!!!
首先告訴大家規格
型號 SST-SF160B-ARGB
材質 聚碳酸酯風扇葉片，PBT框架
應用 140mm
顏色 半透明葉片配黑色框架
軸承 流體動力軸承
接頭 4 pin PWM 風扇接頭 & 4-1 pin ARGB (5V LED)
額定電壓 12V DC
啟動電壓 5V
額定電流 風扇: 0.6A , LED: 0.43A
額定電量 風扇: 7.2W , LED: 2.15W
轉速 0 ~ 1600 RPM*
風流量 0 ~ 160 CFM
風壓 0 ~ 2.21mmH2O
噪音 0 ~ 38.1 dBA
尺寸 160mm (寬) x 25mm (高) x 160mm (深)
重量 220g
產品特色
￭ 特殊仿生鯊魚紋路「Shark Force」扇葉設計，降低噪音提高效能
￭ 0至1600 RPM由PWM控制
￭ 三相六極馬達設計比起常見的單相四極，運作時更為安靜有效率
￭ 模組化設計能省去多餘線材，讓連接與理線更方便
￭ 標準ARGB 4-1pin可對應ARGB LED控制盒、主機板任意調控色彩組合
￭ 流體動力軸承，壽命大幅提升
以上資訊截自官網(抱歉老爸我有點懶惰打字^^)
接著就是主角現身了

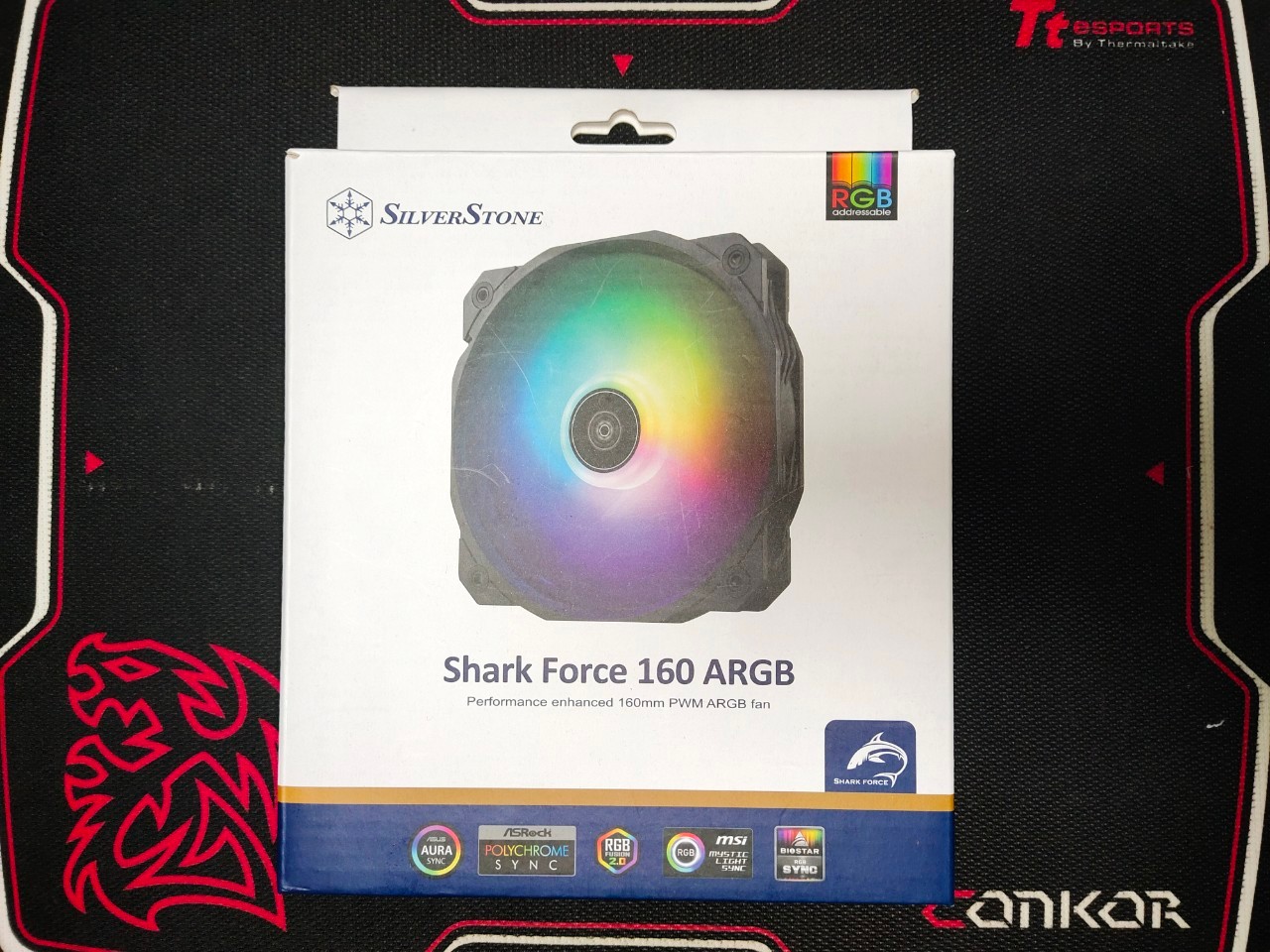

外盒正面

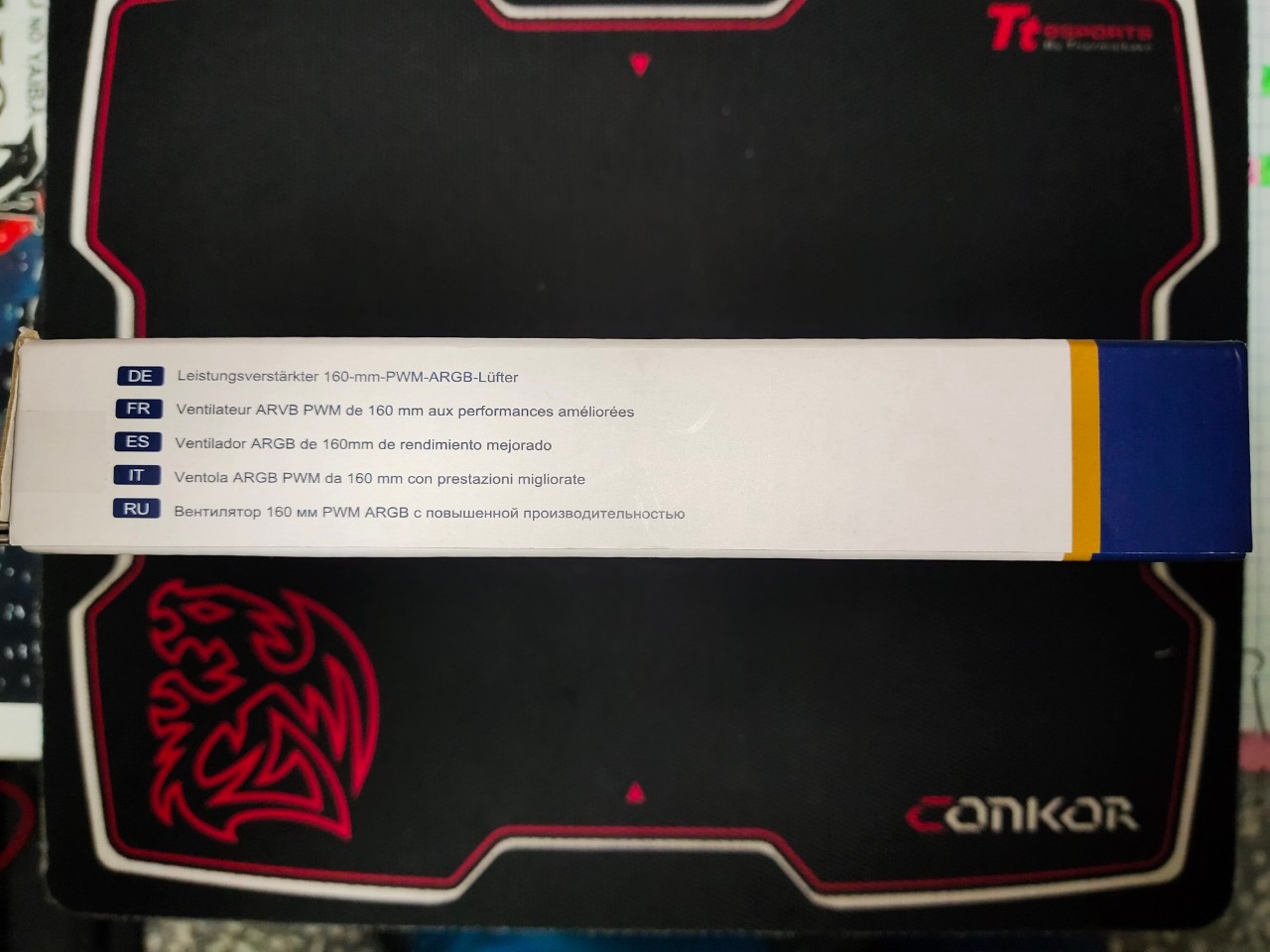

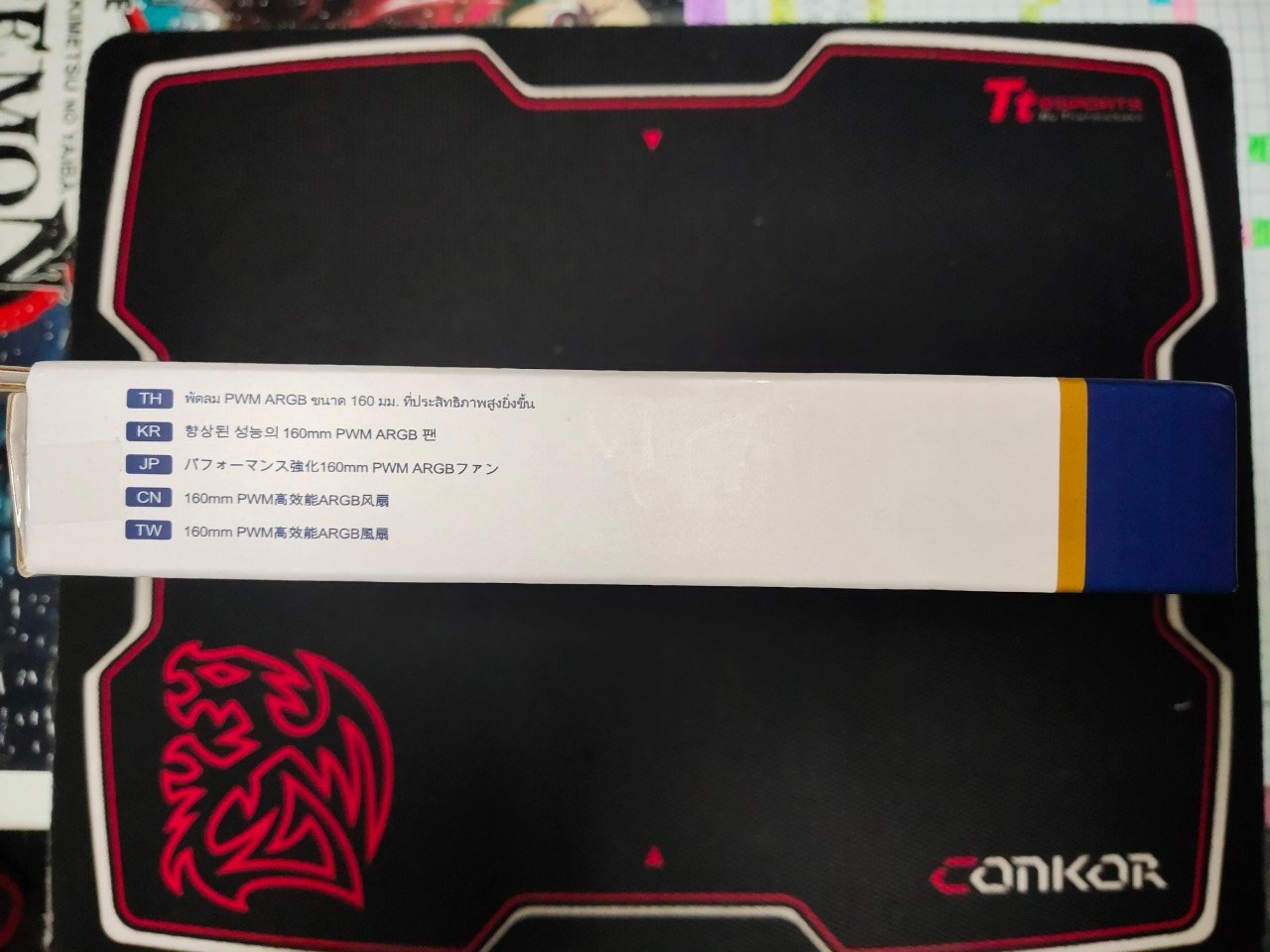

外盒左側面

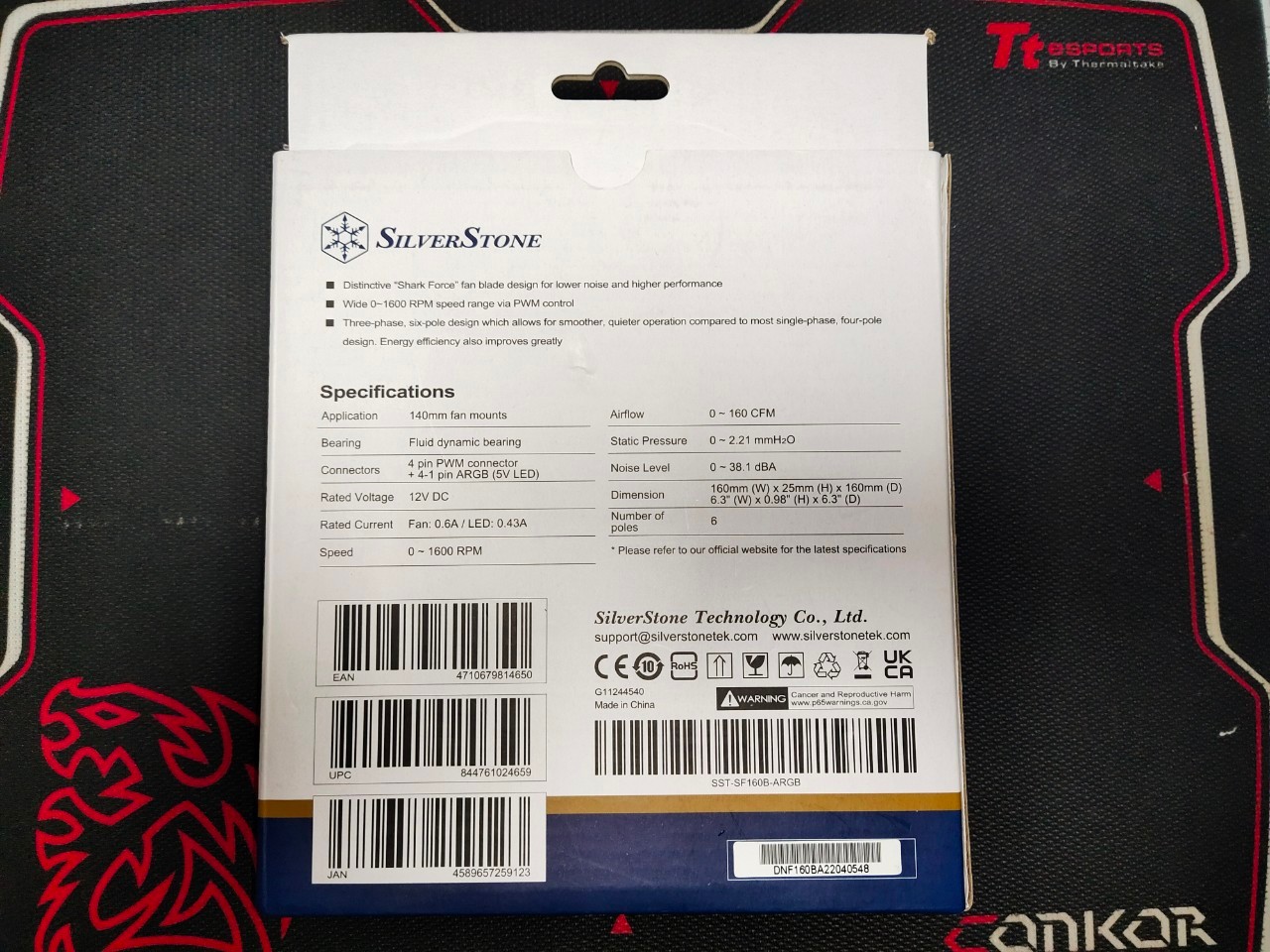

外盒背面
外盒右側面

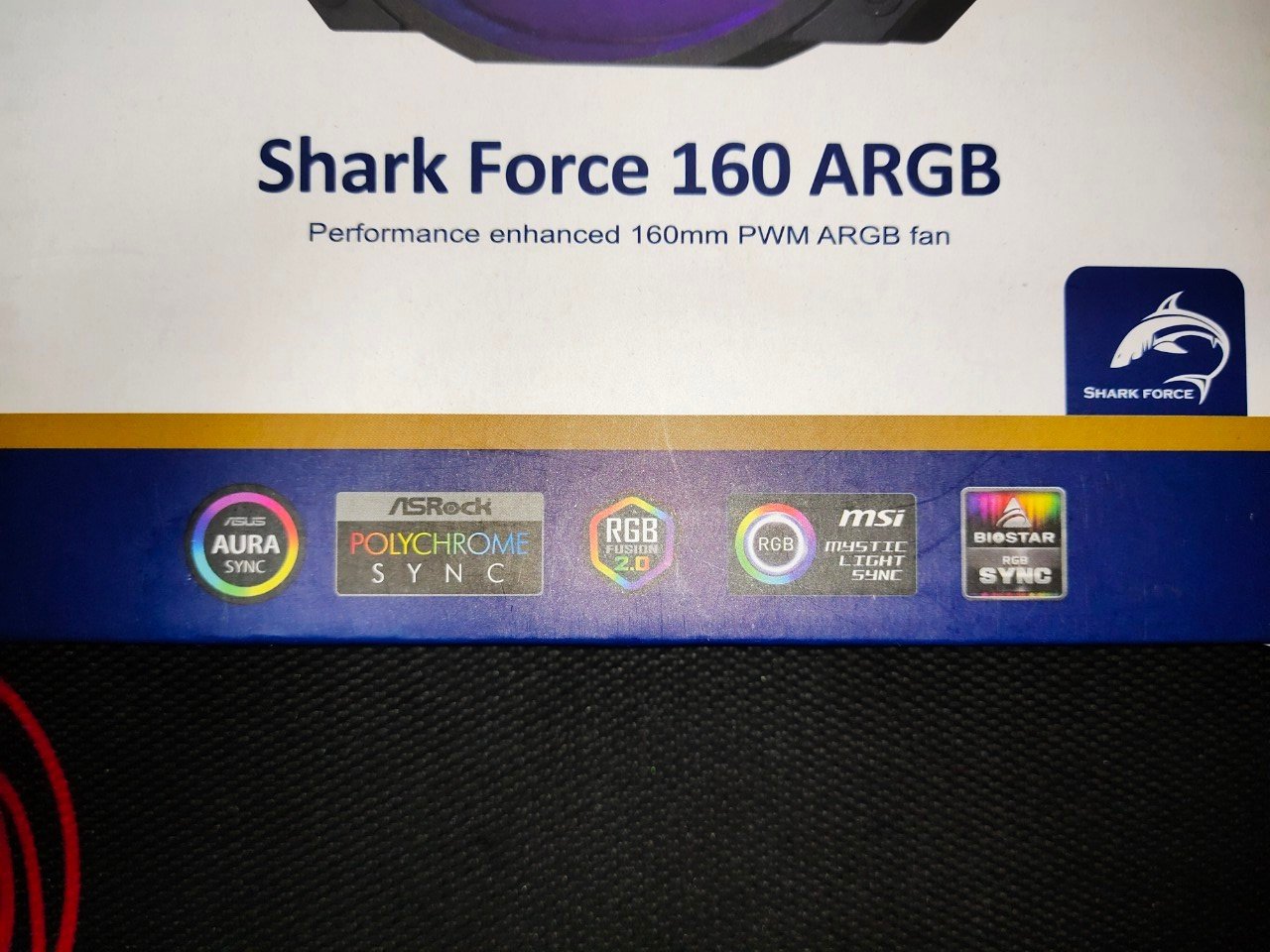

支援各大廠燈效控制

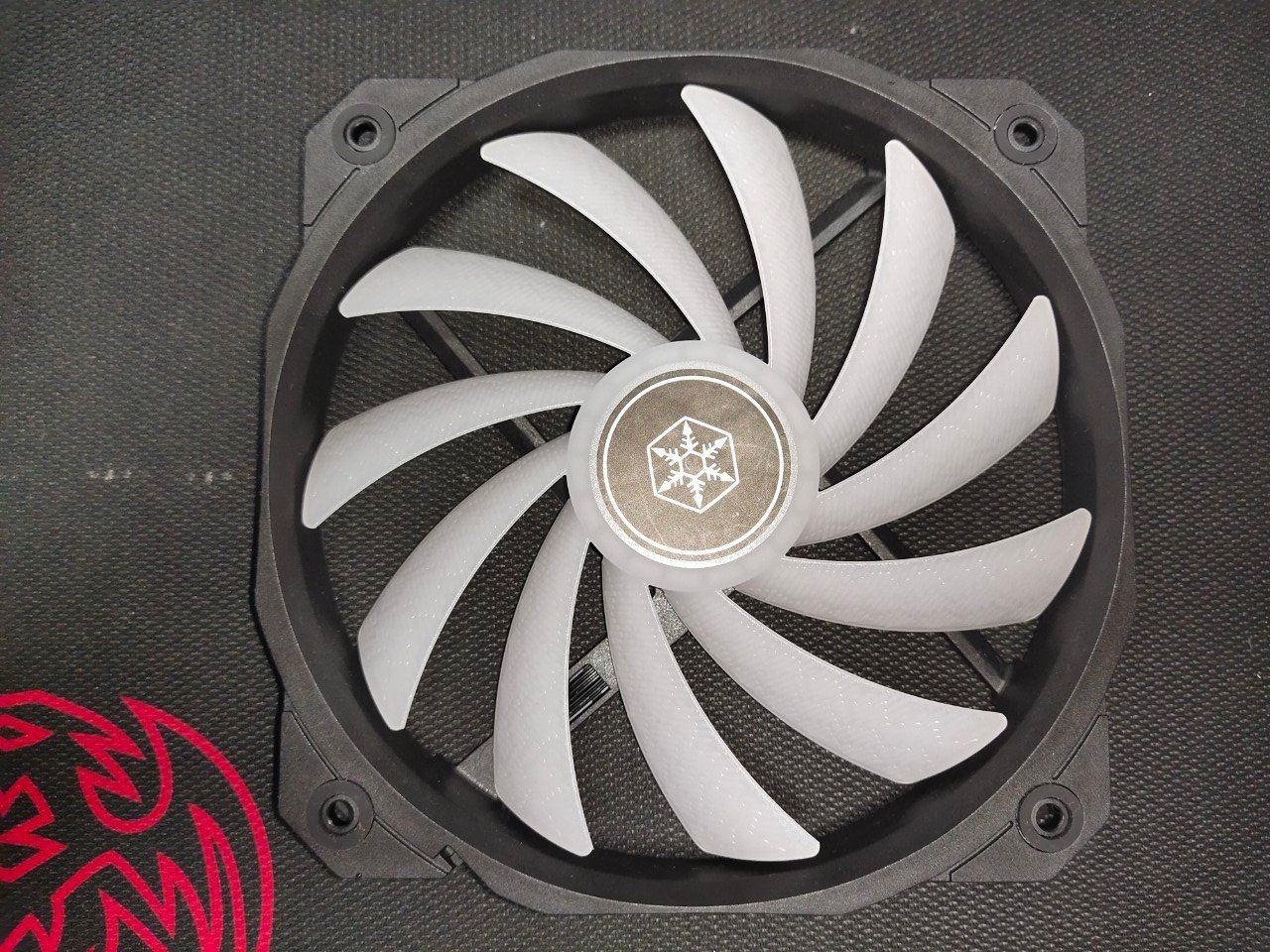

本體正面

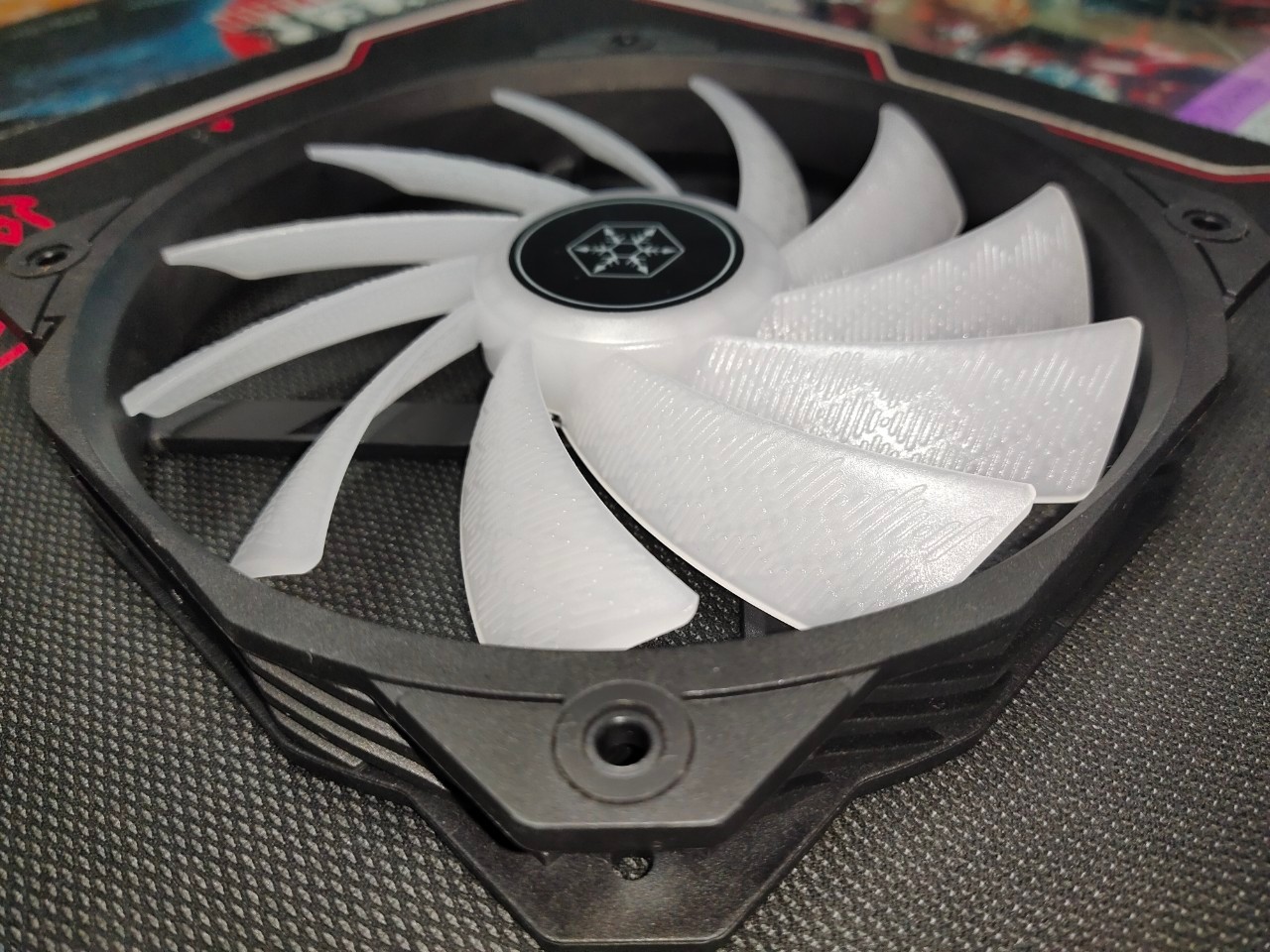

傳說中的鯊魚鰭

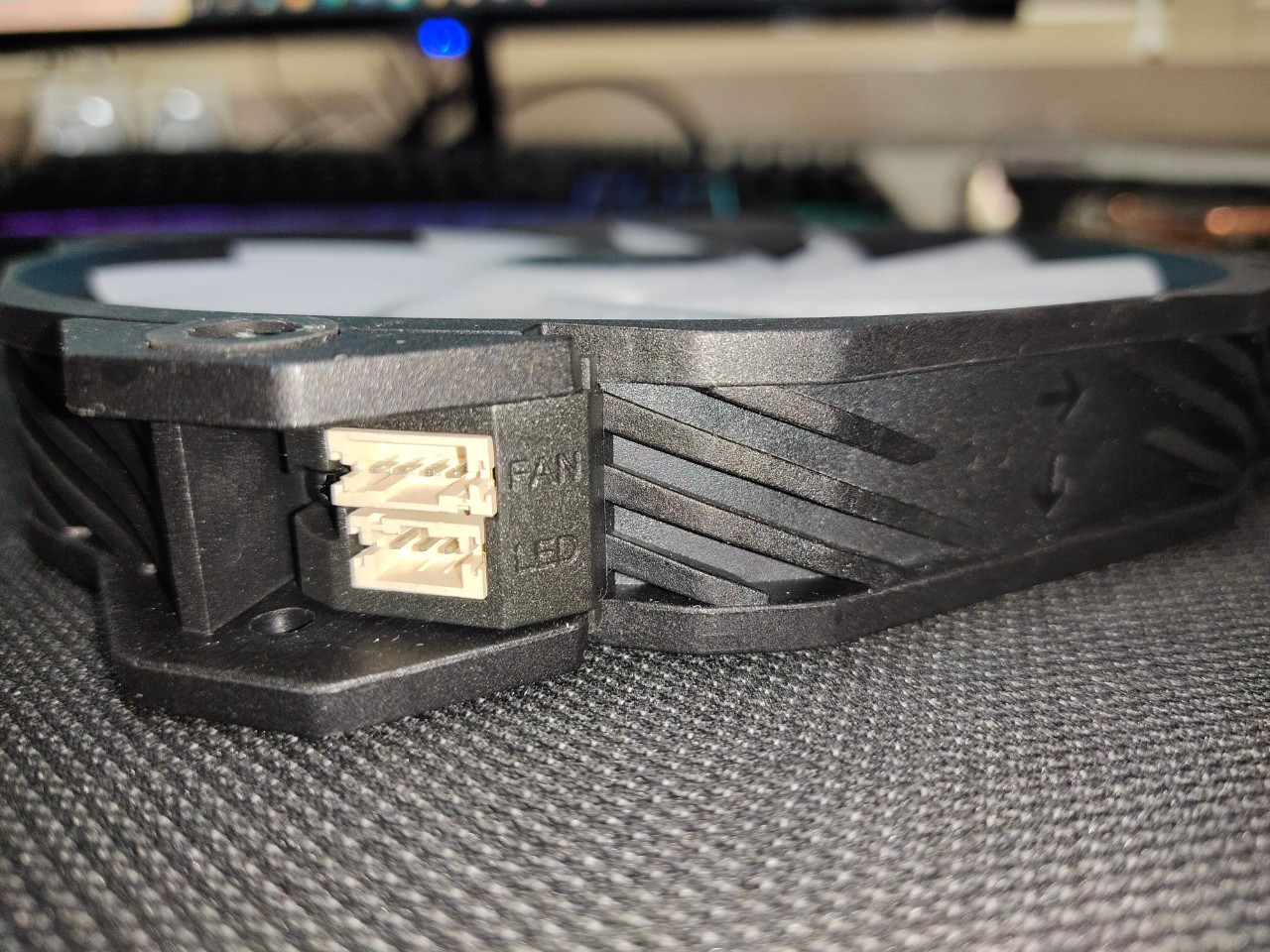

本體側面

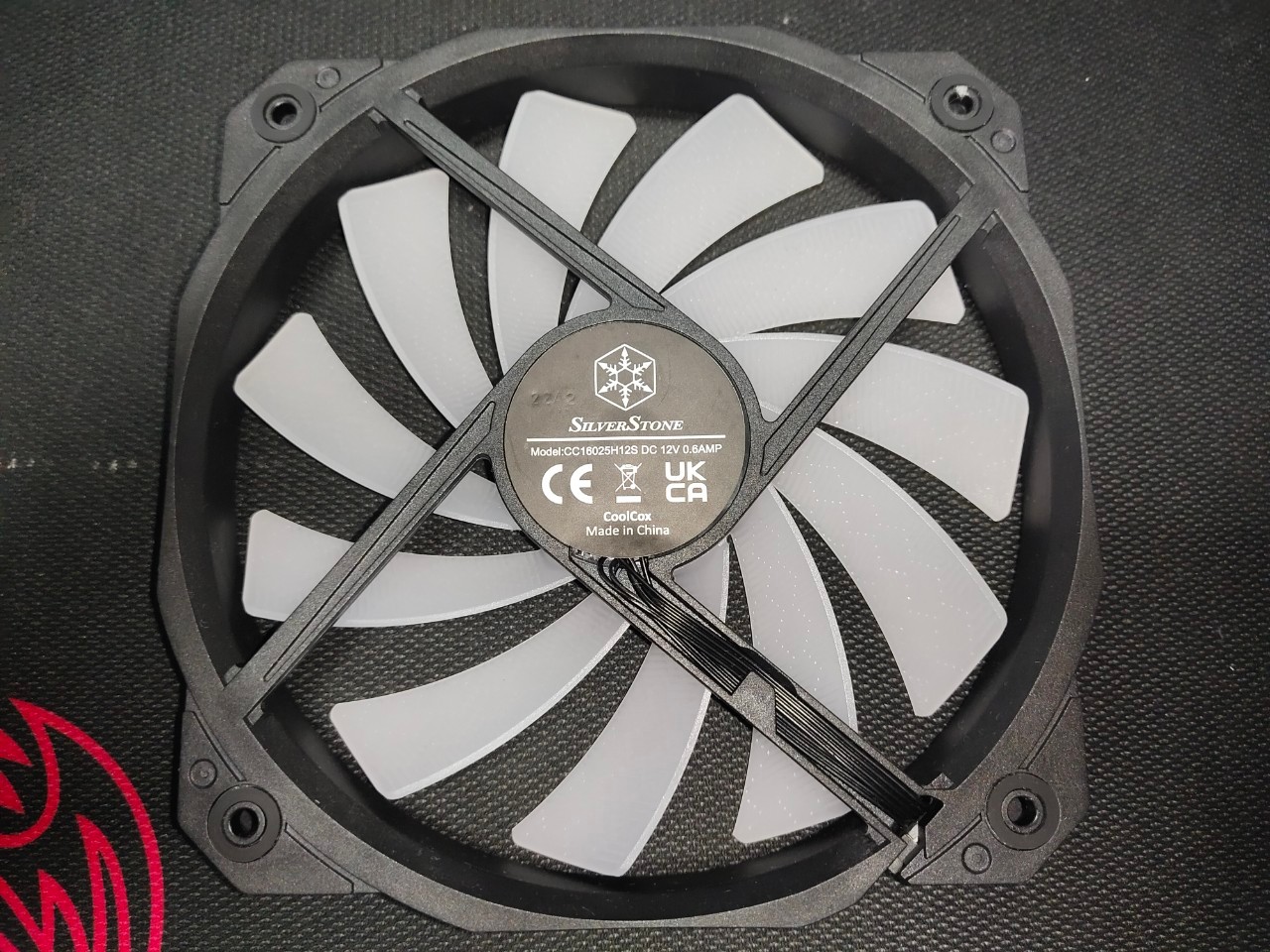

本體背面

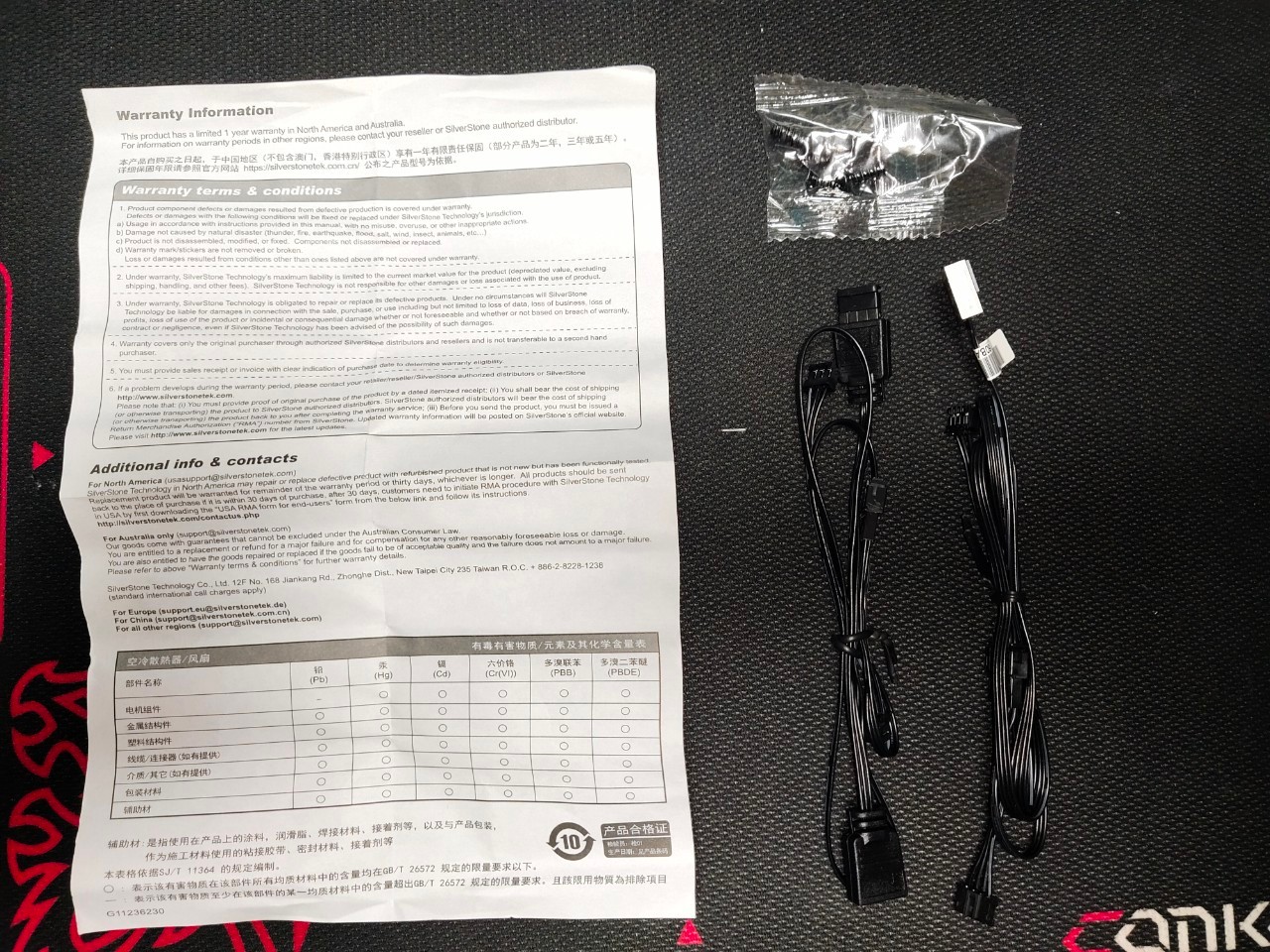

附件線組

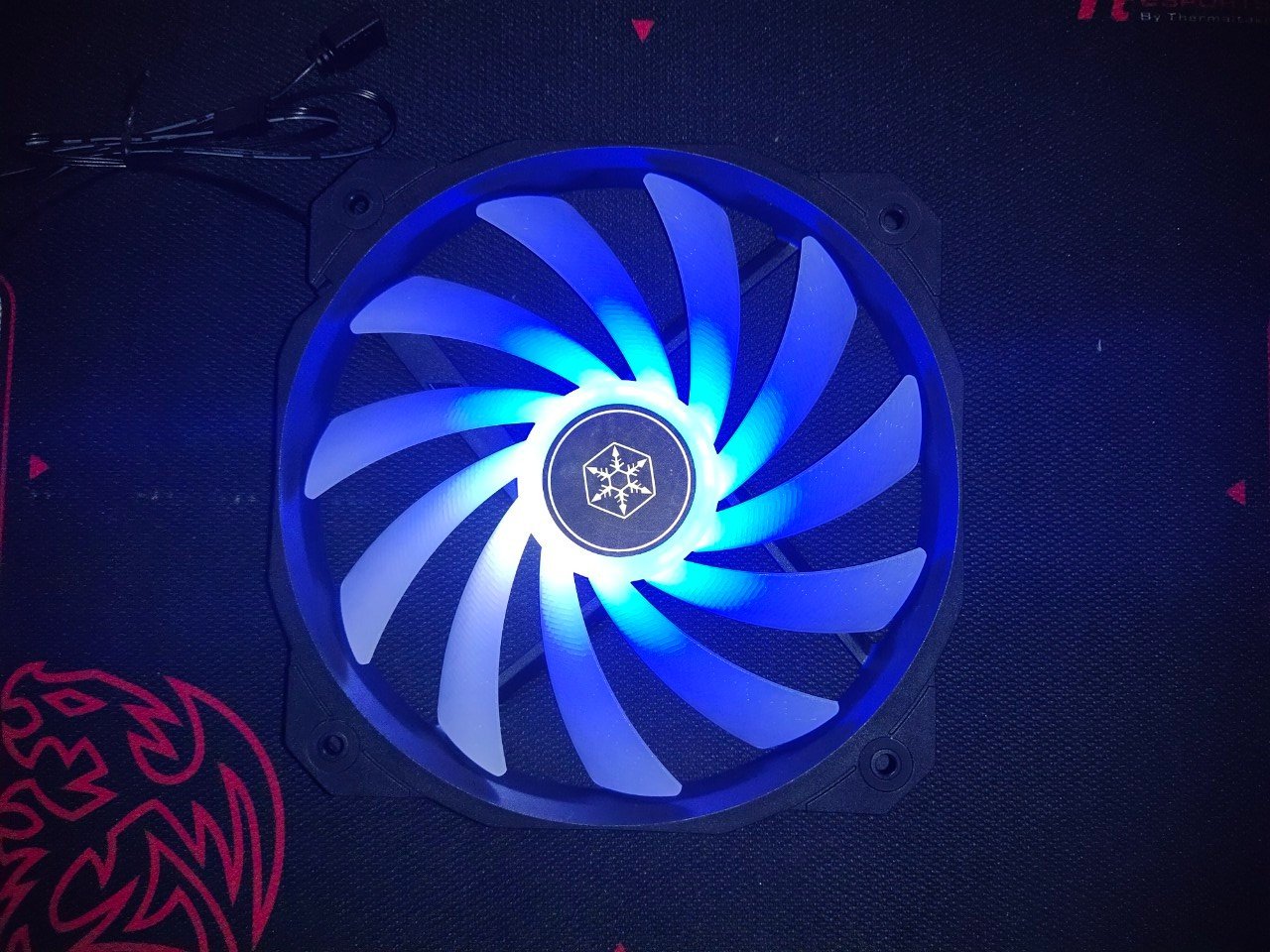

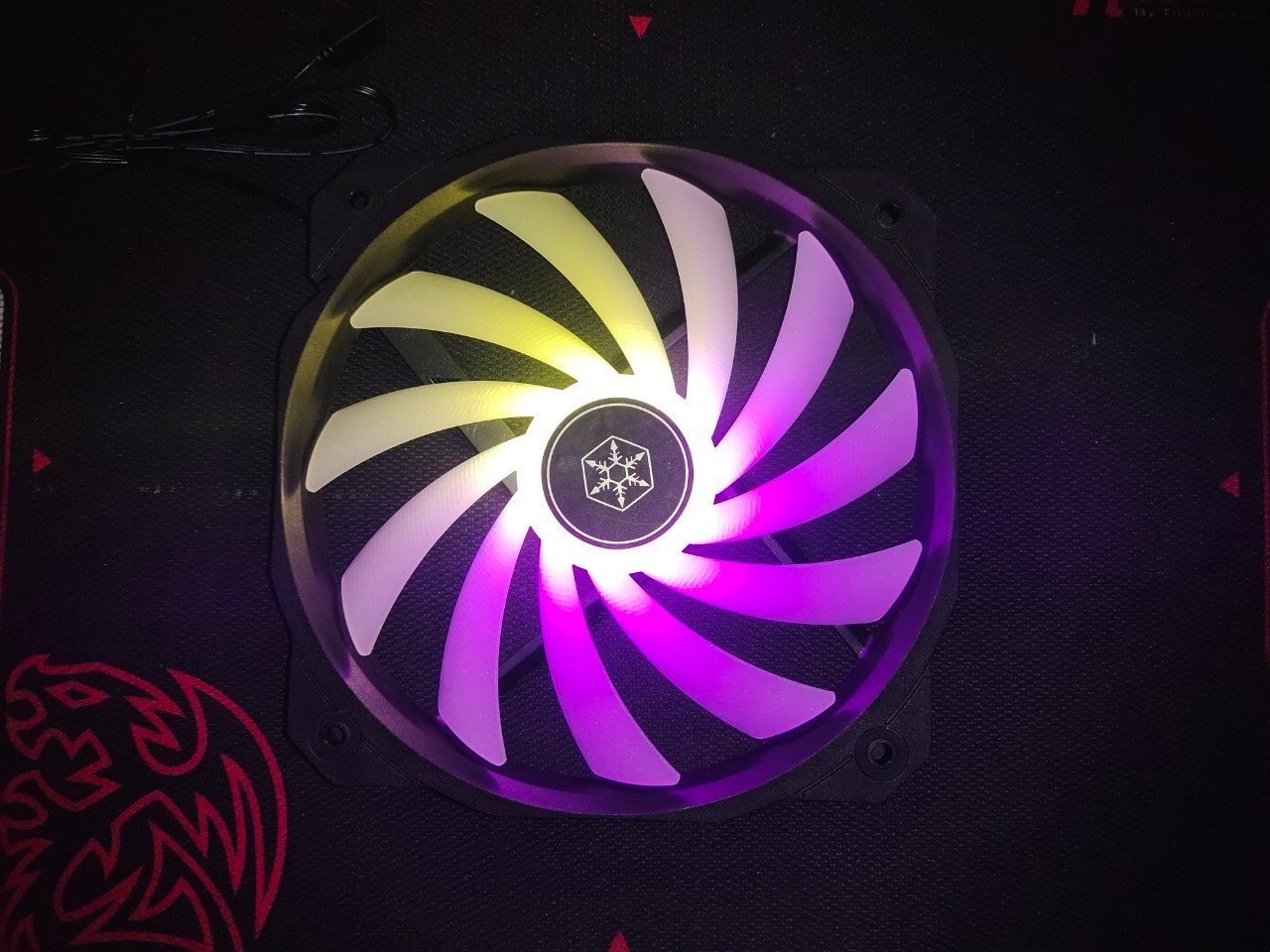

試燈

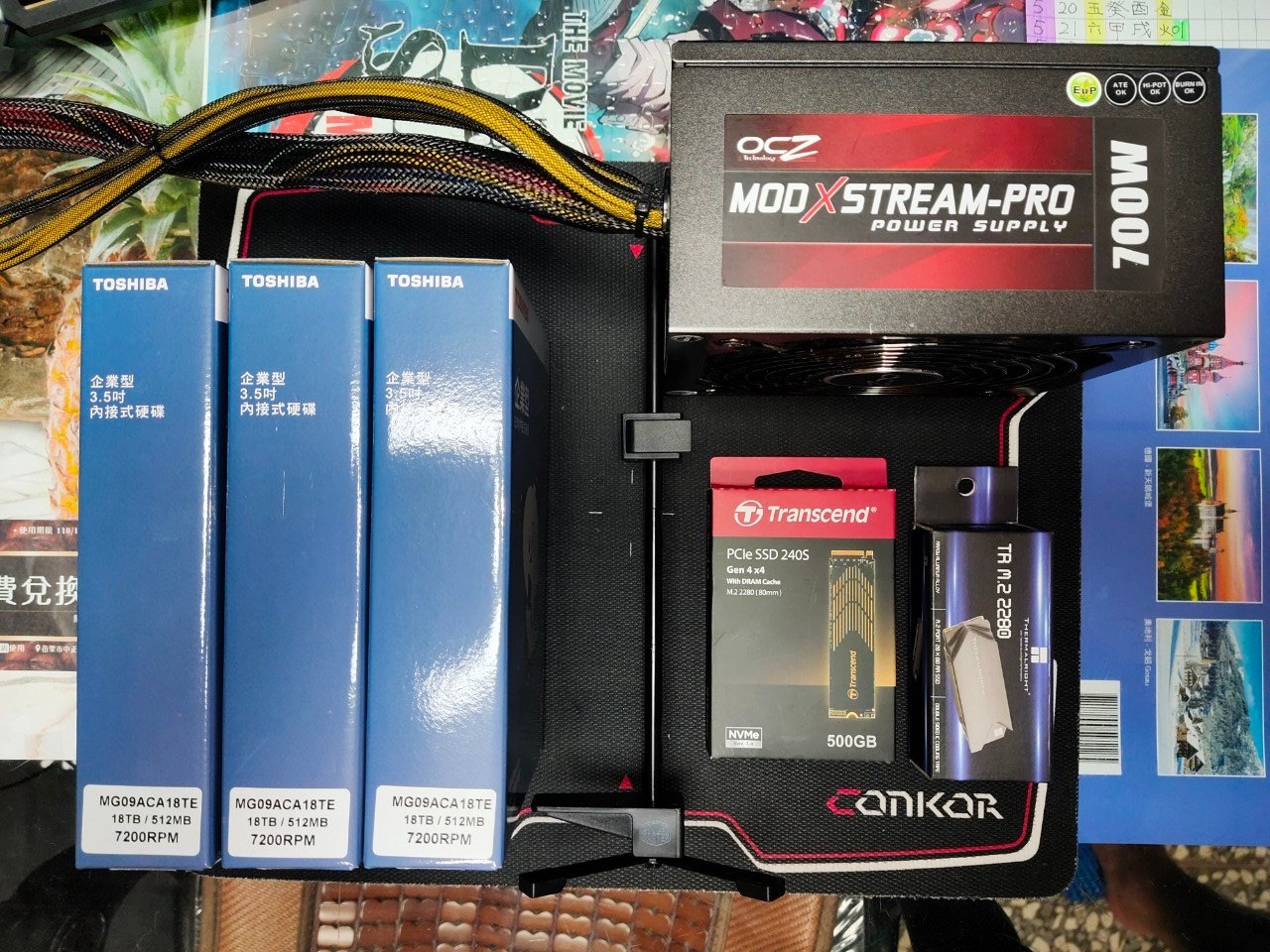

本次所用零組件
應該有人猜的到我要做成啥用途

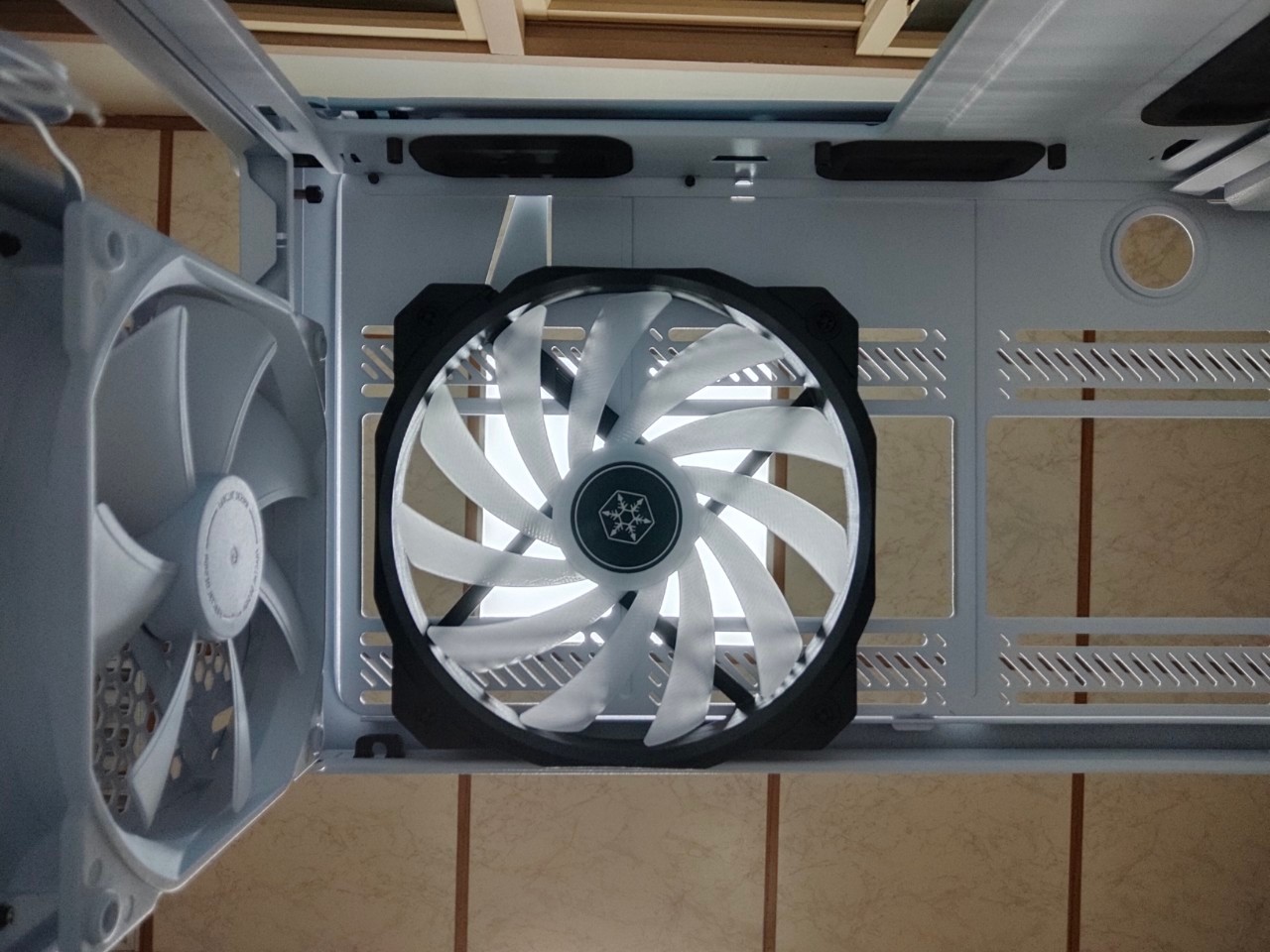

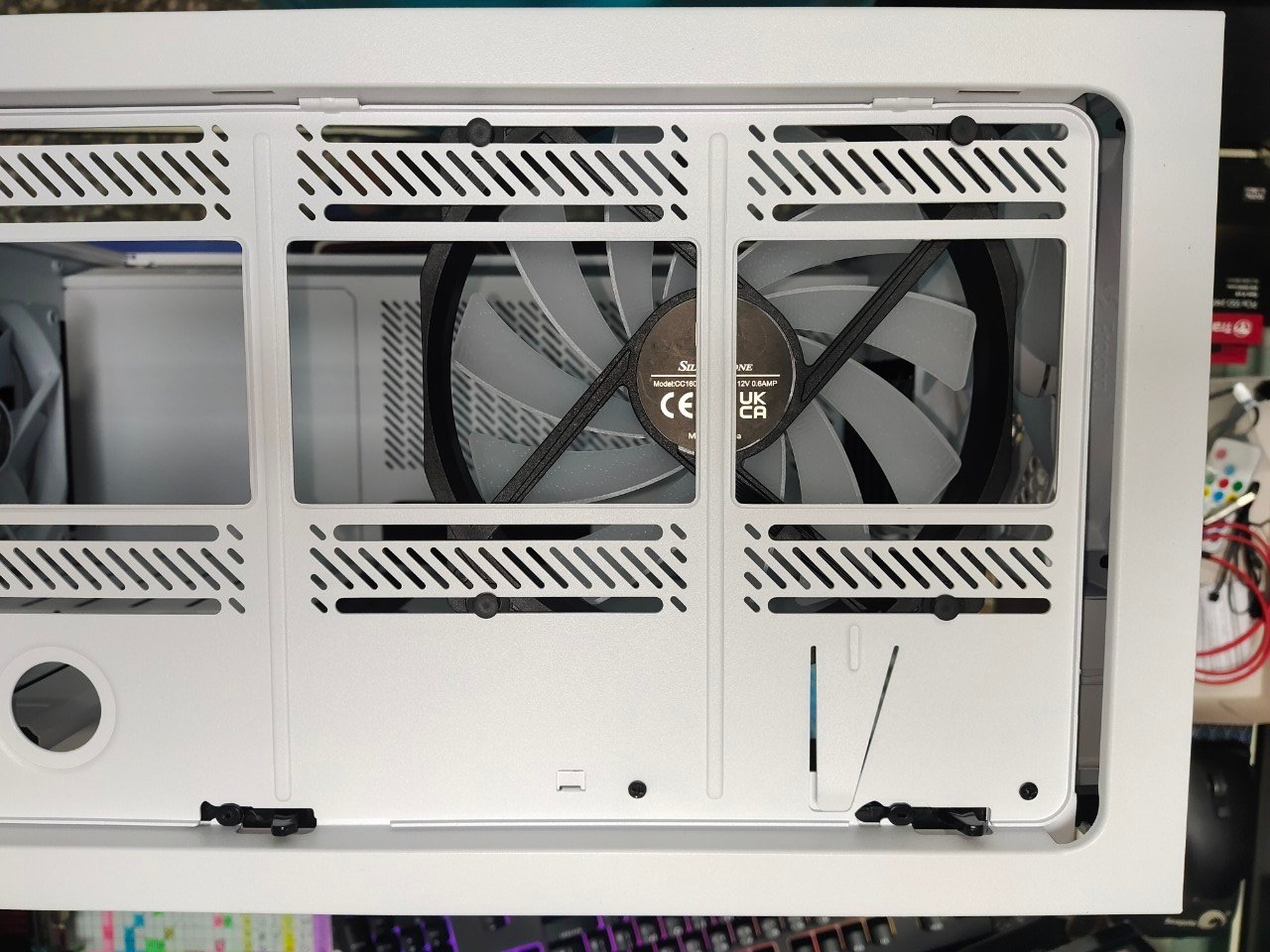

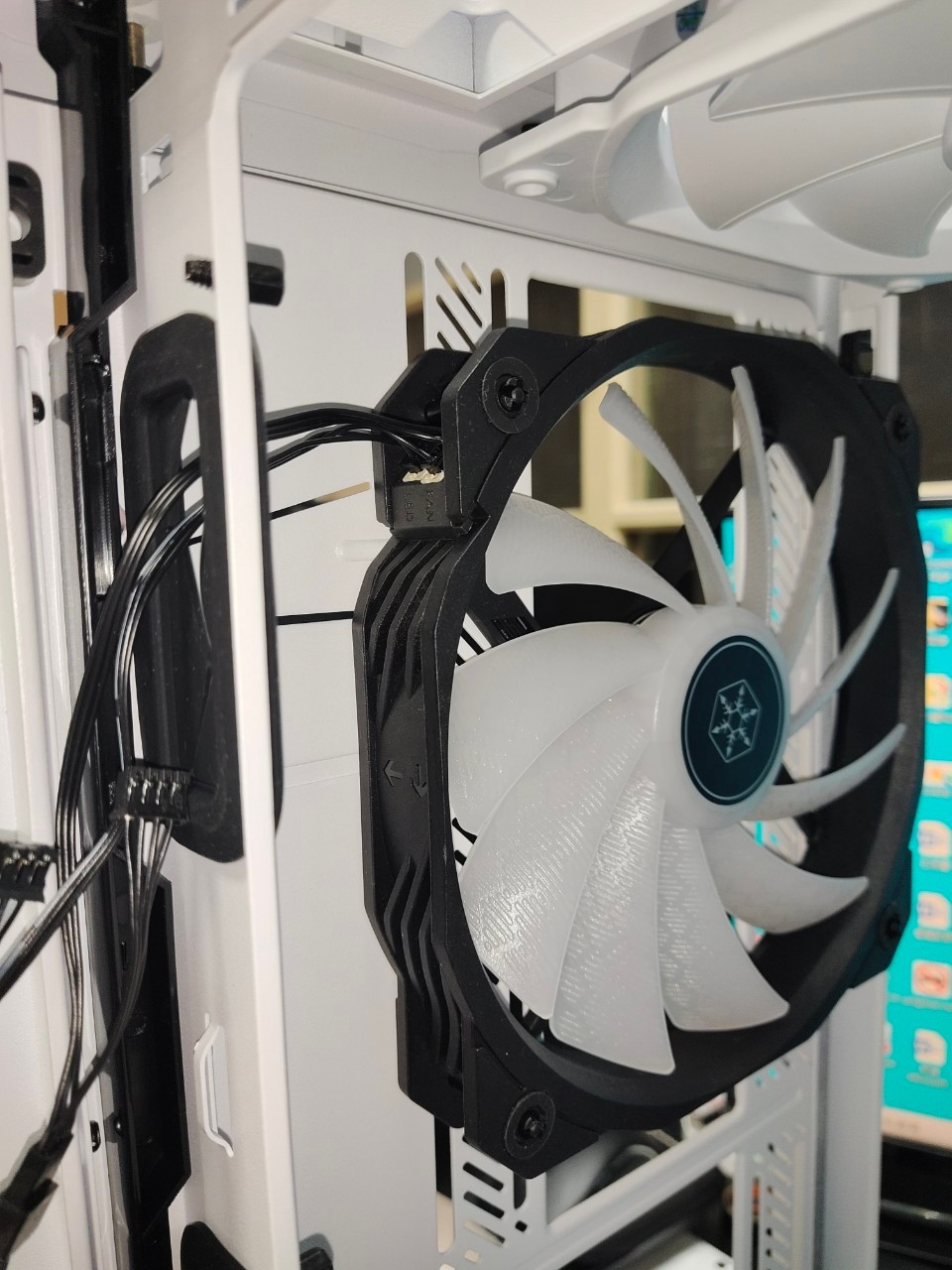

風扇上機示意圖(俯視)

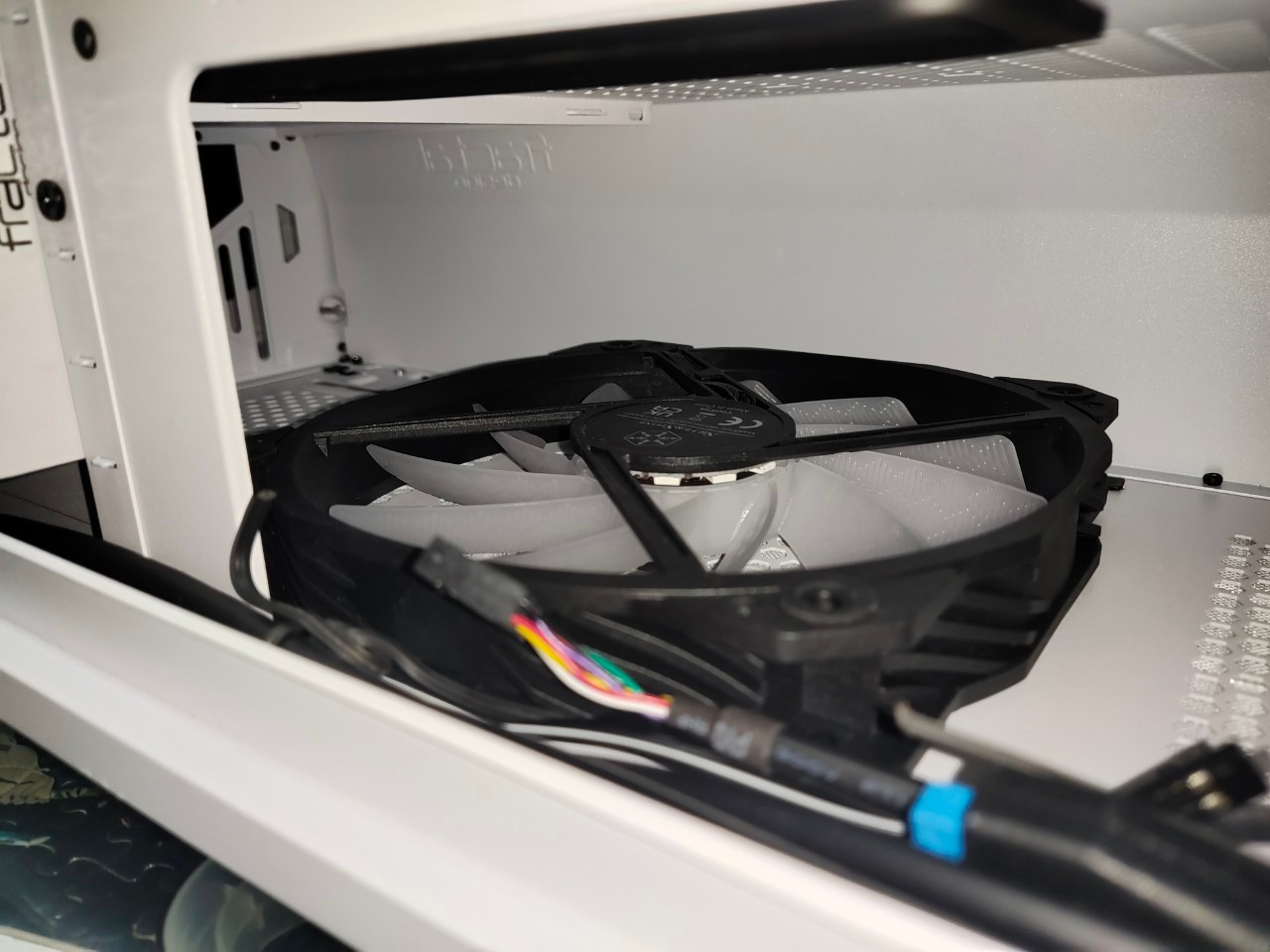

風扇上機示意圖(仰視)
風扇上機示意圖(側寫)
14
隱藏板~可放2顆@@如果放在這應該會被白眼

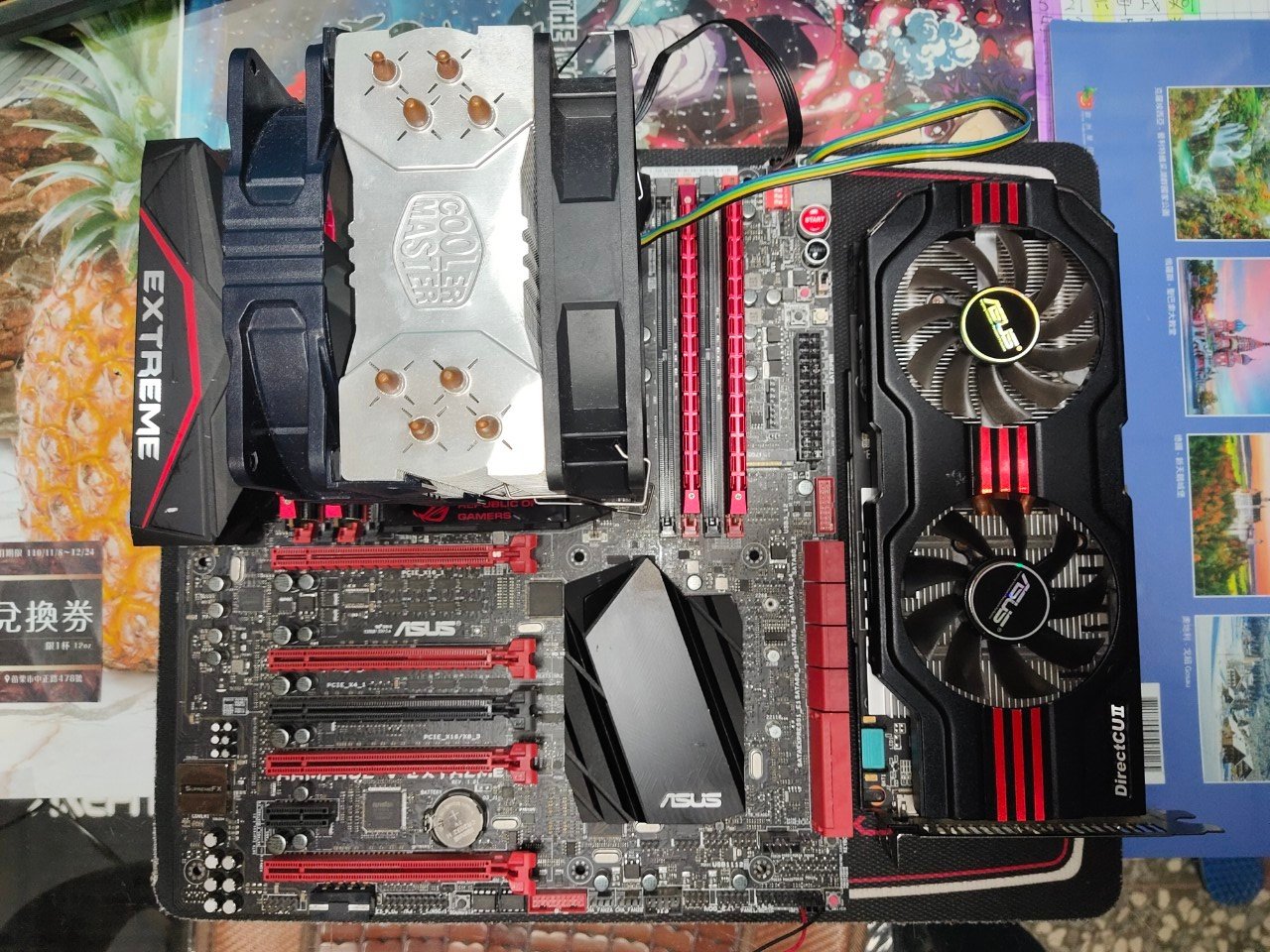

系統測試

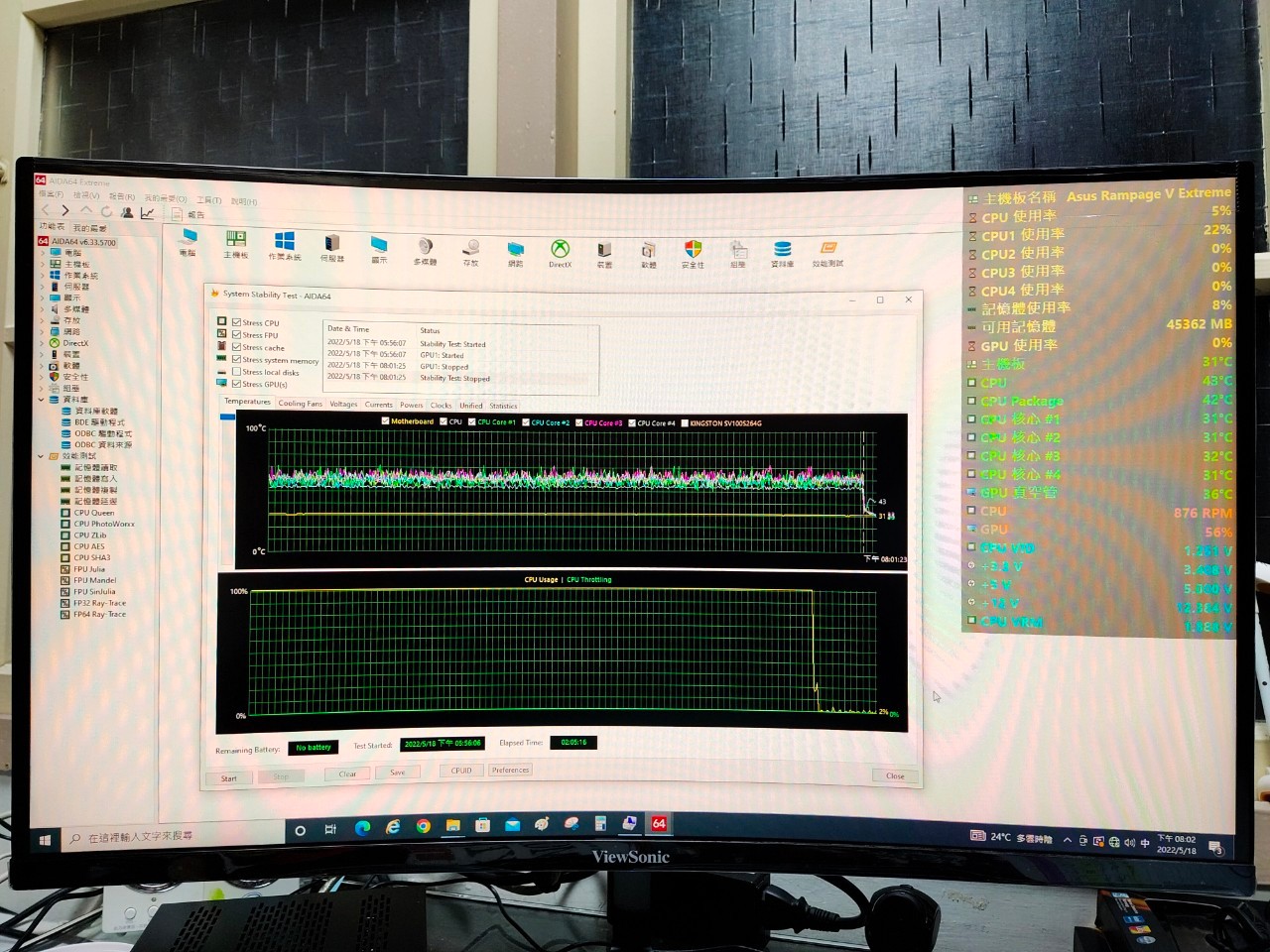

裸體時待機溫度

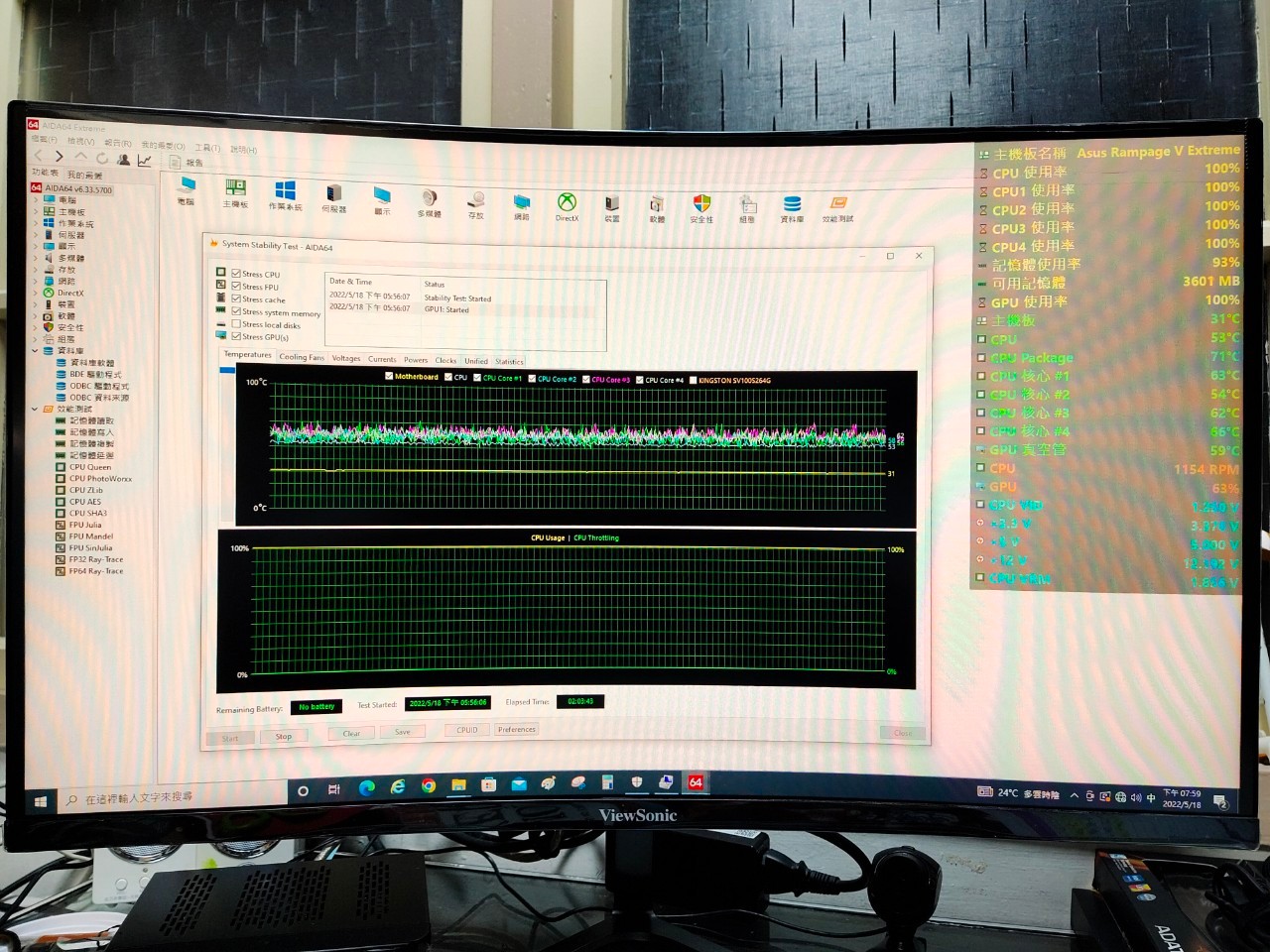

裸體時燒機溫度

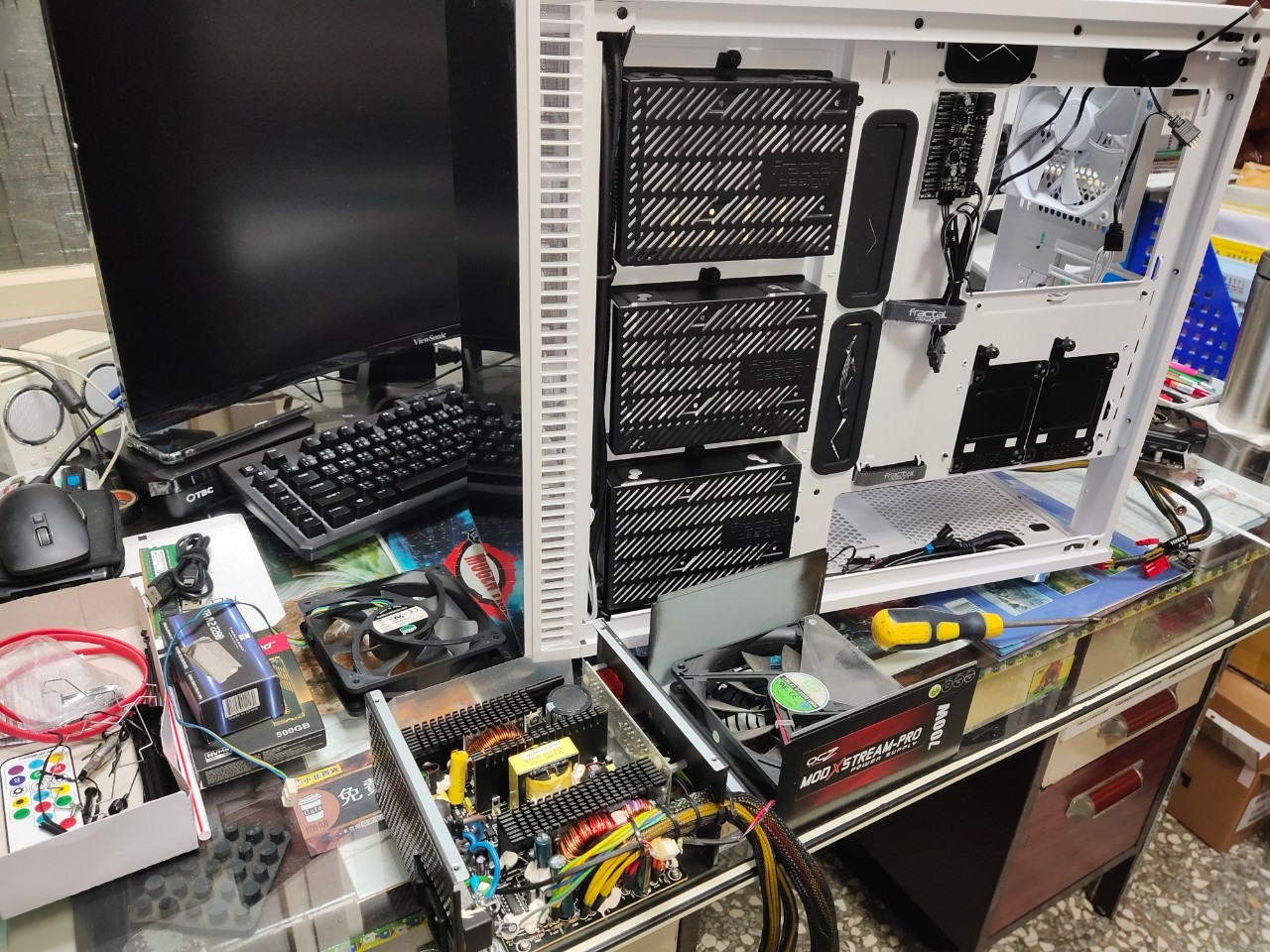

血淚的故事正要開始,感覺沒有比這更悲傷的故事了
正當自己覺得完美組裝後,按下電源鈕通電試機時
機箱底部意外傳來了鞭炮般的聲響~
總共還爆了三次~正所謂三聲無奈呀!!!
電供居然炸了~明明兩週前裸測試裝兼燒機2HR很正常
今天居然趁著外面風雨交加離我而去
居然搞這齣戲碼~還想要我怎麼辦!
話說~冥冥之中…
當你真心渴望某件事時，全宇宙都會聯合起來幫助你
早知道就不要亂偷加購物車
我的海鮮購物都已經買到是白金海老了
還有早知道就不要在組裝時心中偷偷咒罵
因為早期的線組線材都很短,加上E-ATX板真的很大張
佈線弄到我很頭痛!所有線材都只能一拜,拉直拉撐拉好拉滿
因此它成全了我~莫非定律真的不要亂嘗試
最後…我的OLD~STAR計畫(老組件復活企劃)
只能暫時停止一下,需要等新血加入
現在我只能在BIOS除錯的無限循環聲響中
默默地祈禱,不要帶走其它老朋友
好的POWER自己上天堂,壞的POWER讓你淚兩行
雞蛋糕爸爸與大家共勉之!!!

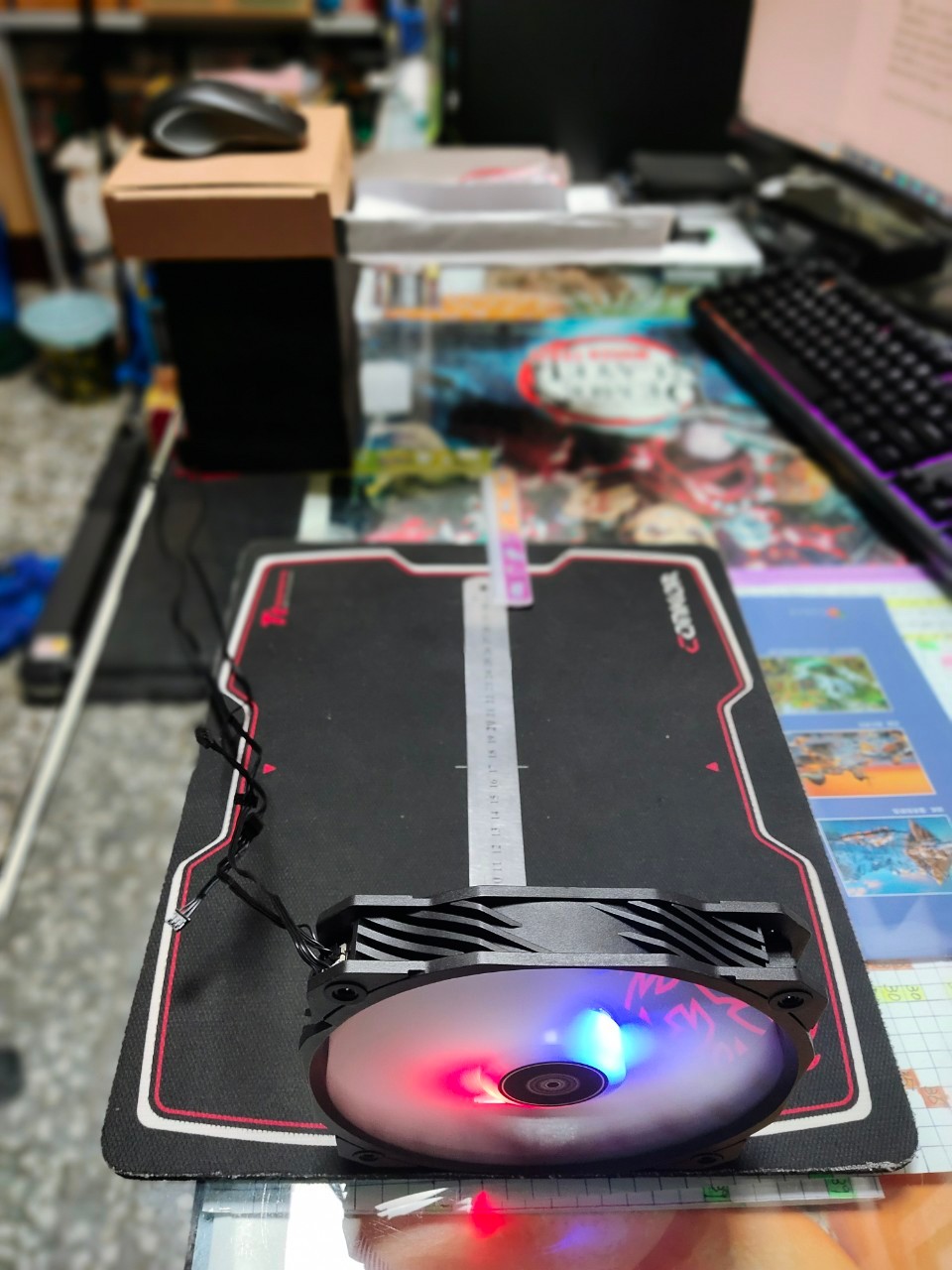

目前現況只能做個簡易型風量測試
現場設定風扇框架距離目標物為45CM
應該現在很少機殼內部有超過這麼深
20
由此可以明顯看到具有一定的風量
未完…待續…
至於真正上機效果如何???
我還蠻期待的,但是我也只能後補及說明了@@
謝謝大家花時間看我碎碎念^^祝大家~平安喜樂!
