[Modding=教學=]微軟500型鍵盤 改藍光LED

[nikon1974]

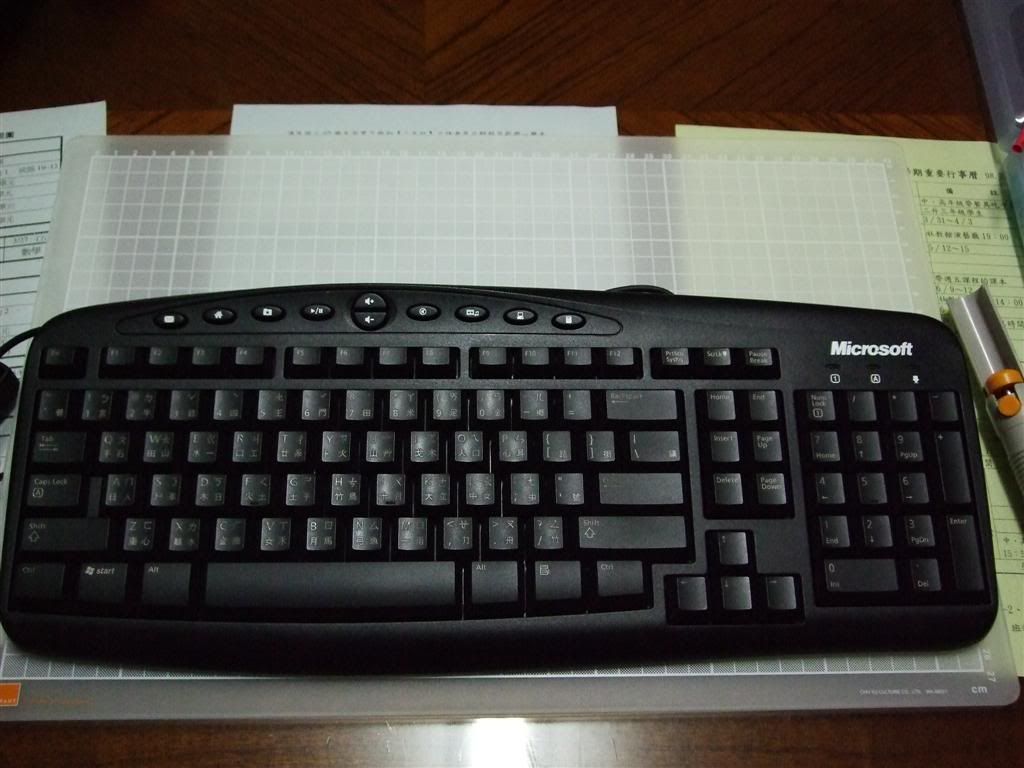

這是我的微軟500型鍵盤

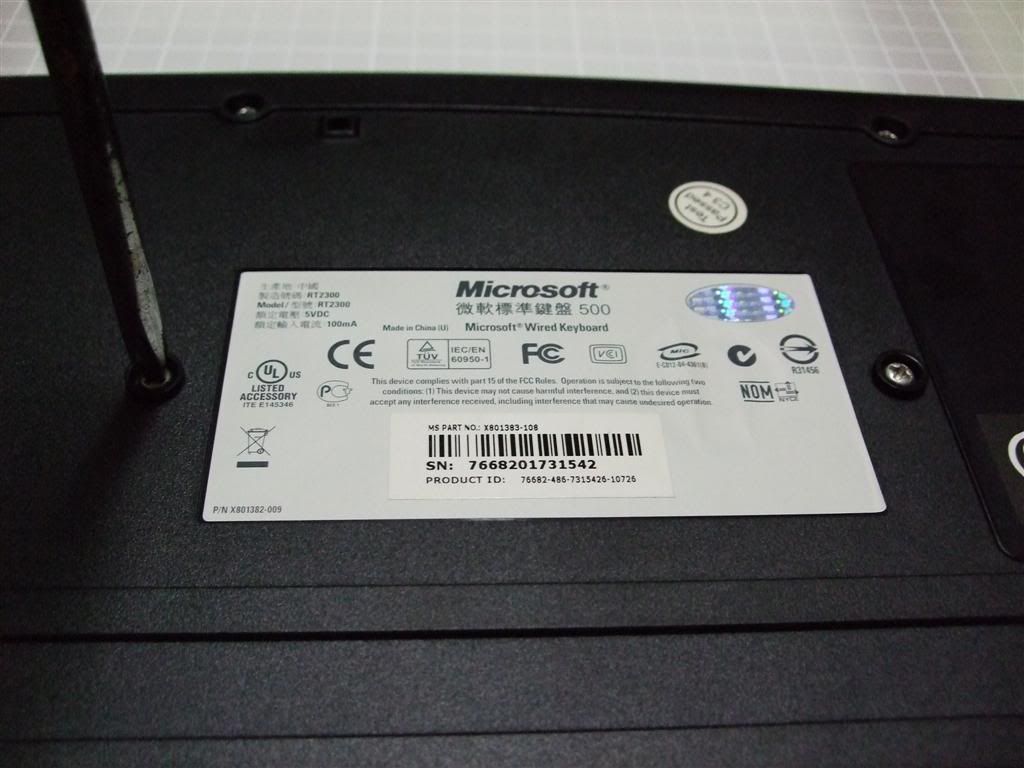

先從背後拆了...

可以看見是薄膜式設計

就是它了(這是換好的狀態,再換的時候來不及拍)

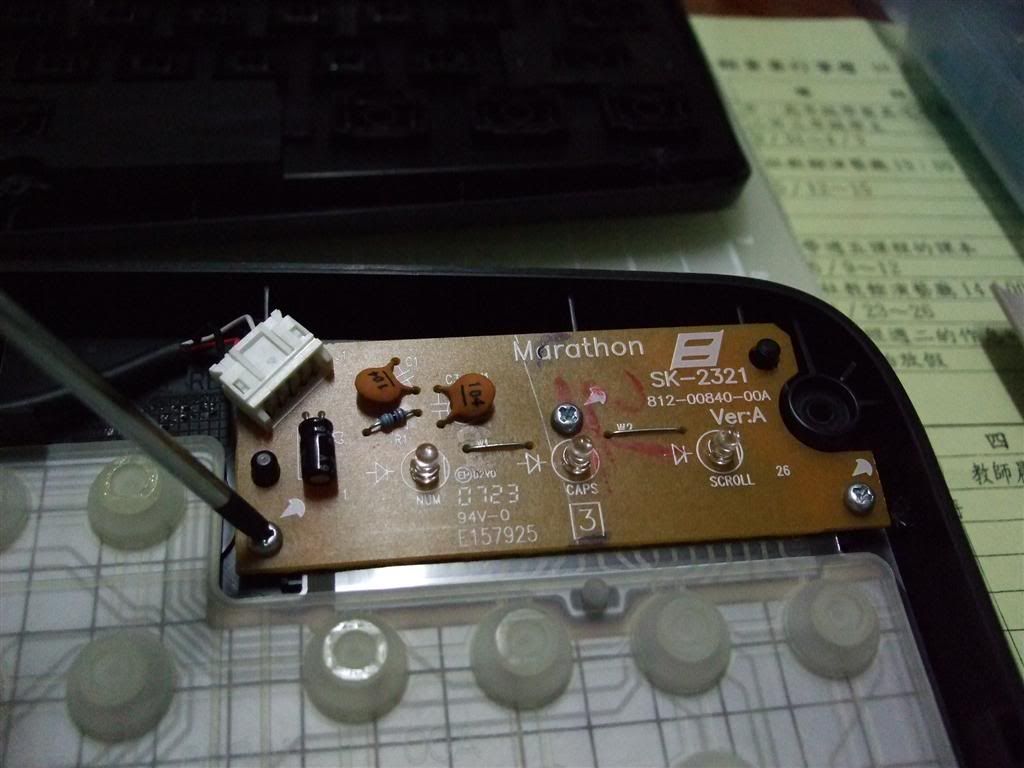

只有3個螺絲固定...

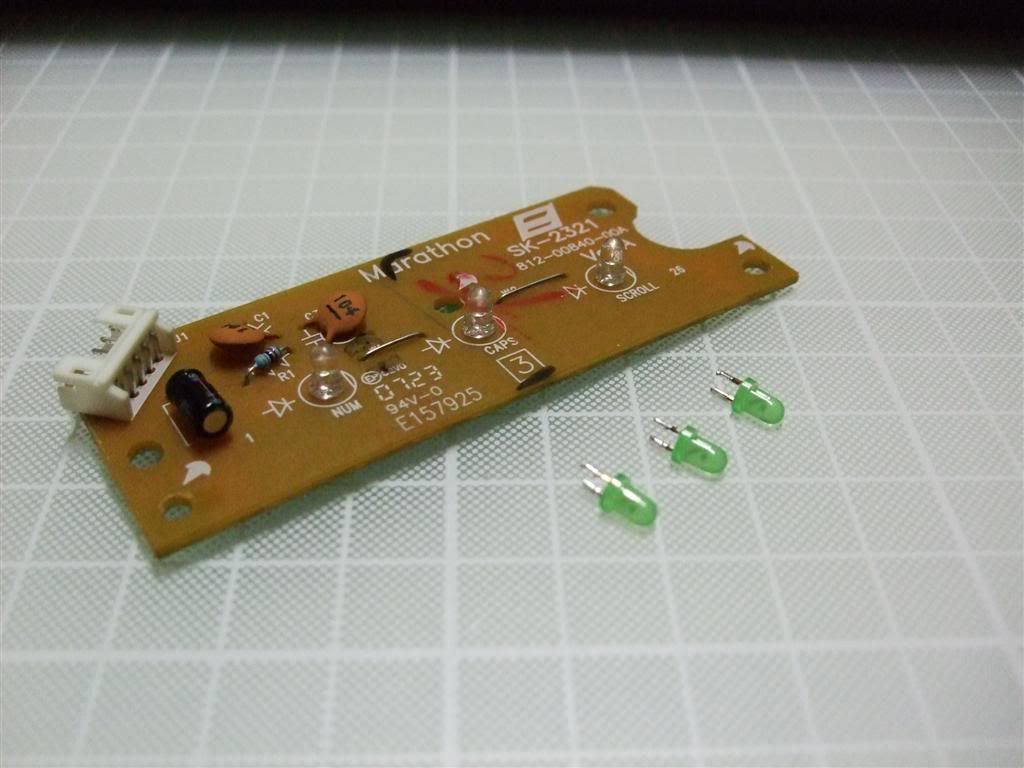

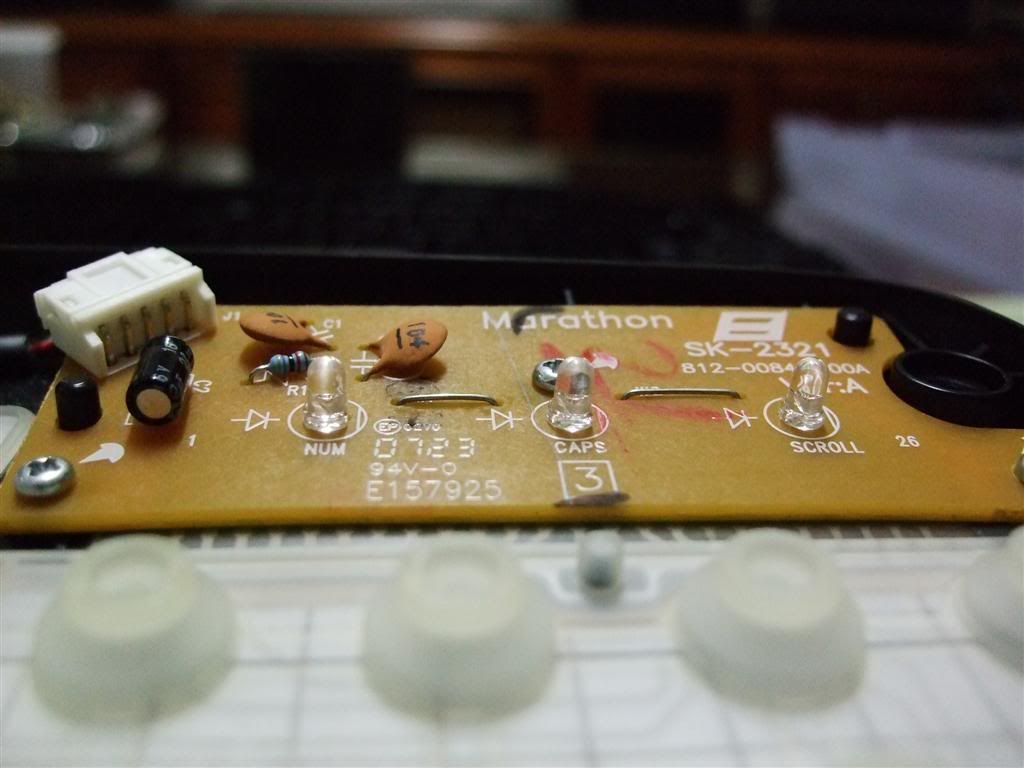

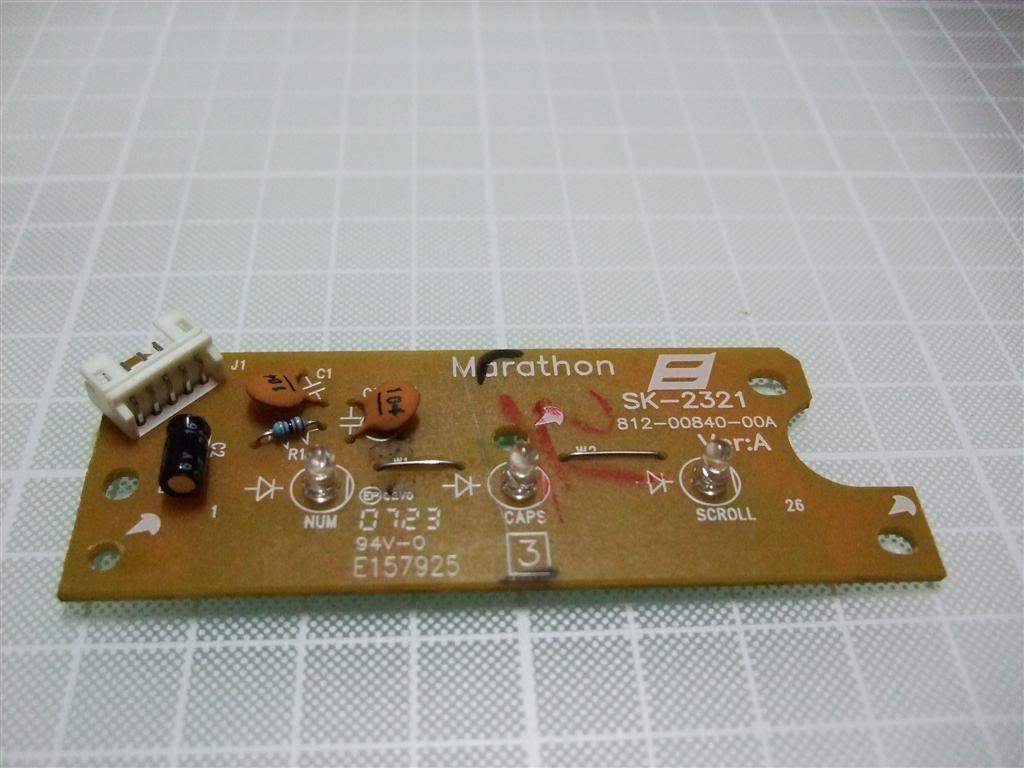

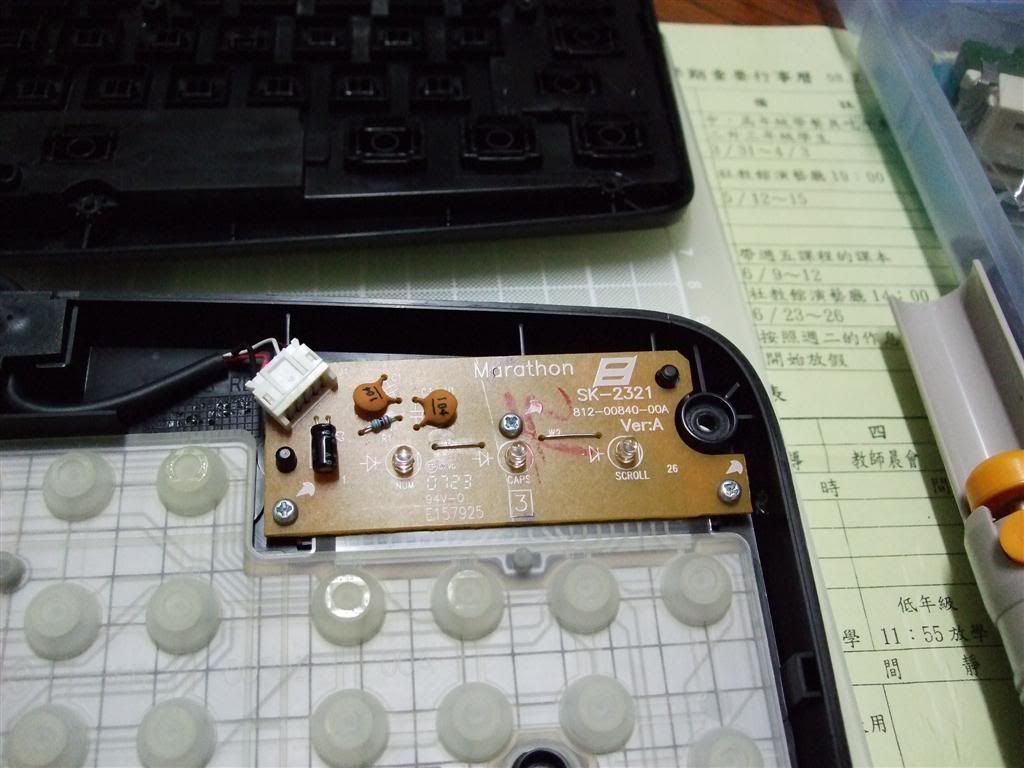

拆下來的PCB版,可以看見LED左邊電路符號左邊是正極右邊是負極,搞錯了是不亮的...

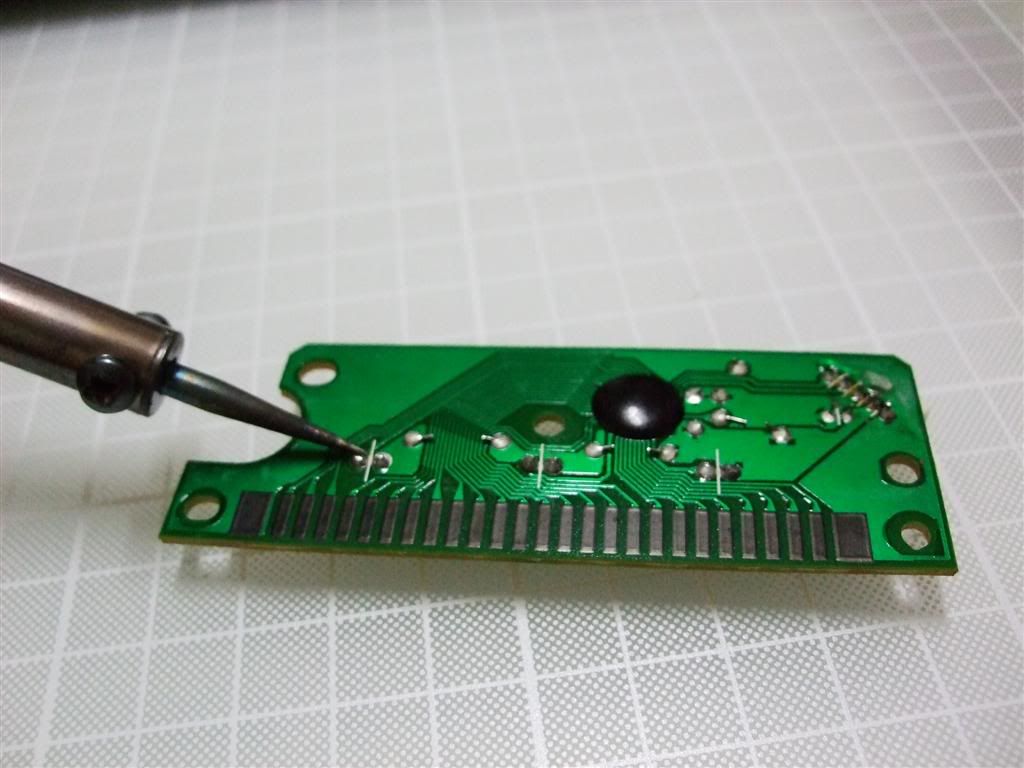

先溶掉銲錫,當然有用吸錫器或吸錫線...但沒弟3隻手拿相機

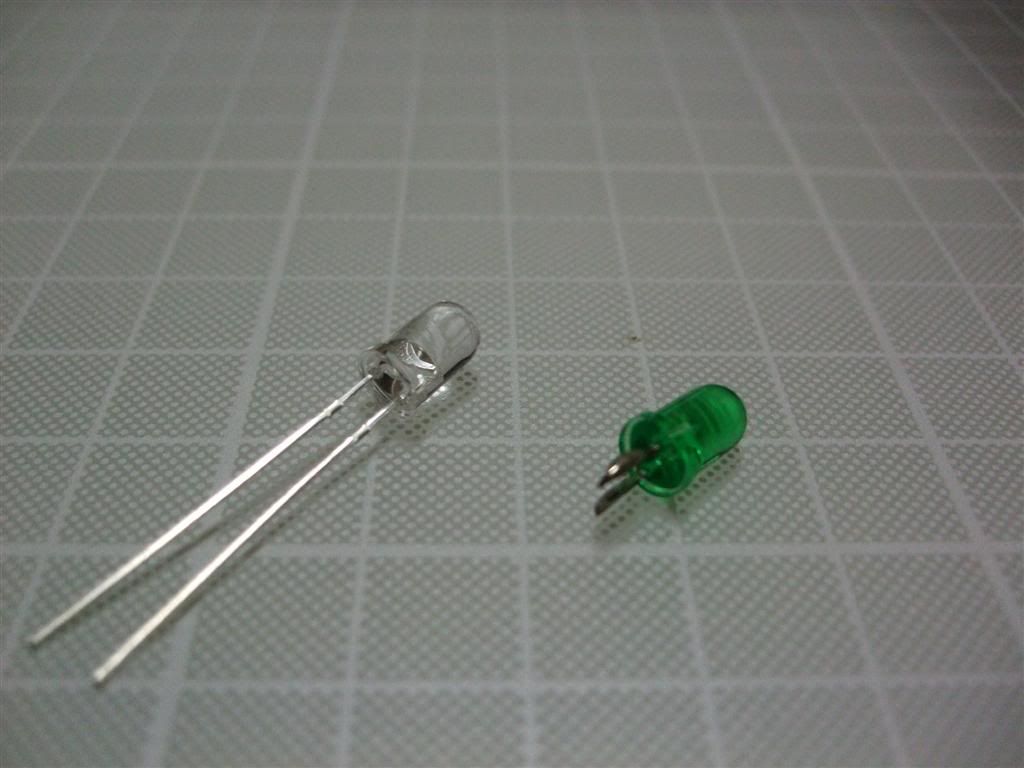

之前換下綠色LED作比較,換裝的規格是3mm集中光束型LED

左邊是藍光LED(透明色)左腳是正極(長度較長)右腳是負極(長度較短)
註#藍光LED單價約5~10元之間一亮度不等,又分集中光束/散光型的...購買前先問一下

換好裝上圖

試機一下...好險有亮...

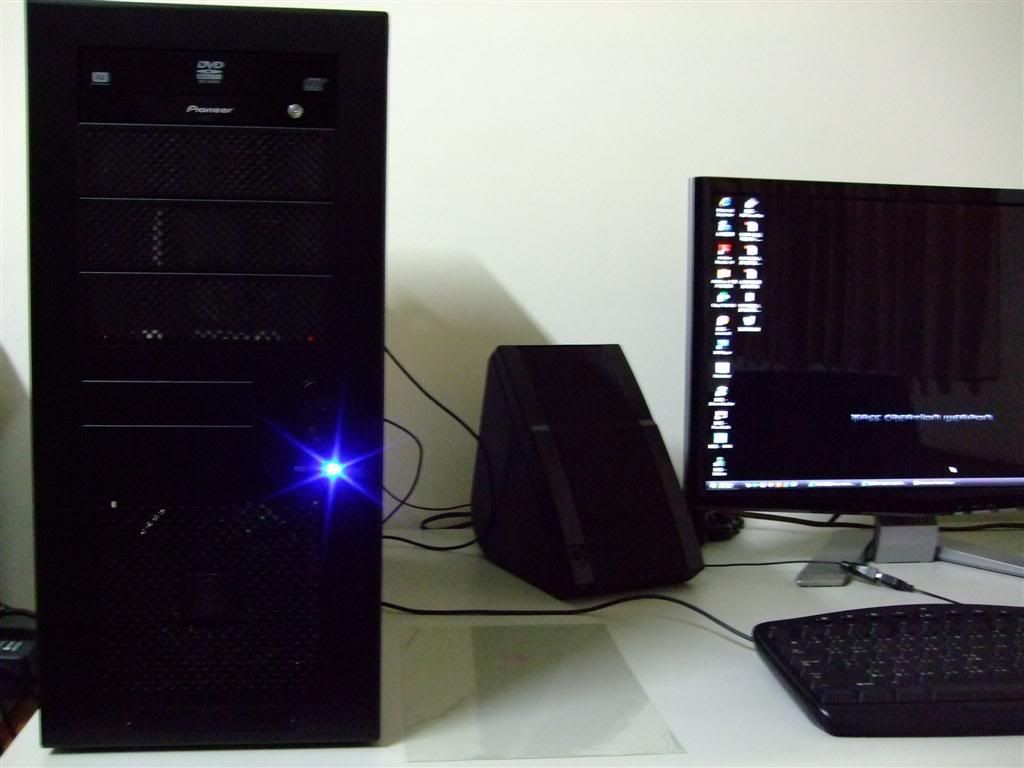

來3個燈...與羅技滑鼠呼應一下

當然機殼POWER燈也給它換下去了...

看到asus主機板那顆綠色的燈沒,等過保固之後...就給它換了!

謝謝收看!



[jhunlien]

機殼裡面整理的超讚！

樓主是要改造＜藍光電腦＞ㄇ？！



[nikon1974]

謝謝誇獎...小弟不才,只會搞這個...



[nicos]

樓主的主機線路整理的超棒:MMM:



[nikon1974]

獻醜了...



[p921357893]

想請教一下.為啥記憶體的旁邊會發出紅光



[nikon1974]

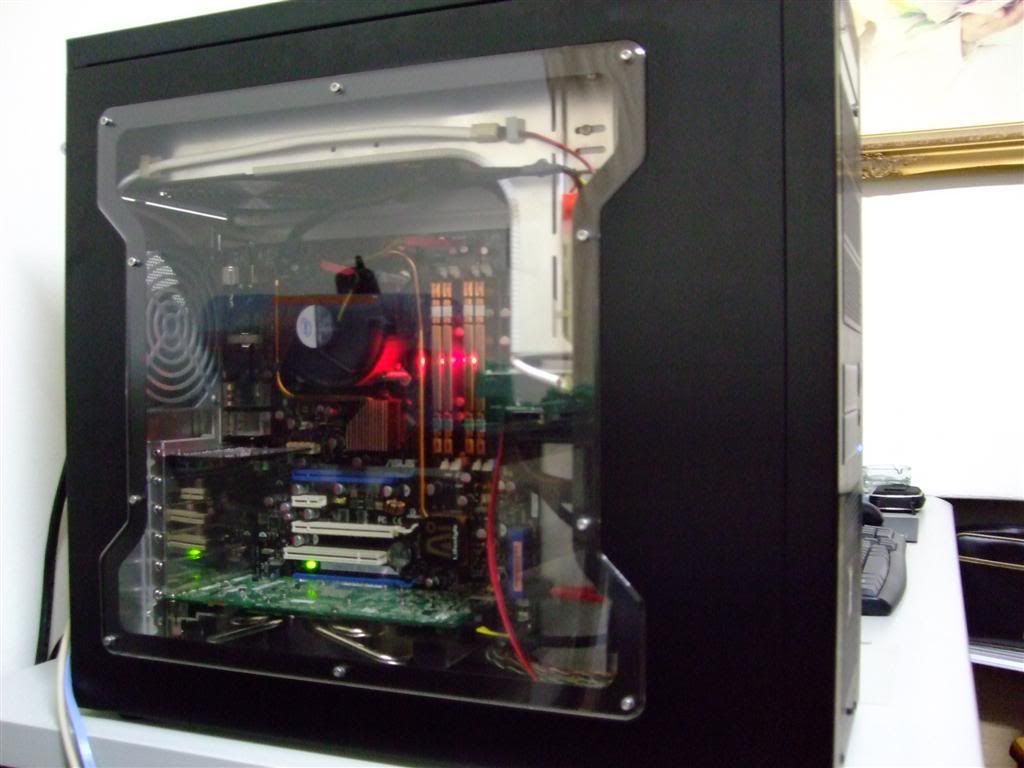

喔!那是黑金剛記憶體本身就有LED發光檢測,原本也是要換藍光的...但一直找不到那種尺寸的1.25V
