QX9650 + P5E3 Dexlue 超 4GHz 小測

[tinlans]

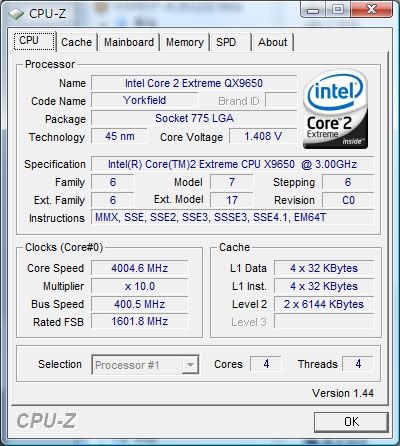

MB：P5E3 Deluxe/WiFi-AP@n
CPU：Intel QX9650
CPU Cooler：Ultra-120 Extreme + TT A2029
RAM：Kingston KVR1066D3N7K2 1GB * 4
Power：Enhance 500W
Case：Lian-li V1100 Plus II

CPU 加壓至 1.4250V，
北橋略微加壓至 1.31V，
PLL、FSB Termination 和南橋未加壓，
RAM 加壓至 1.67V 跑 1280 MHz (5:8)。

看過很多人不需要 1.4V 就能跑 400 x 10，
雖然是有懷疑問題出在 RAM 只有 1066 而且四條插滿，
所以 FSB 要再往上拉到 420 會開不進 Vista，
不過單拉倍頻到 10.5 或 11 也沒辦法穩跑，
而穩跑 10 倍頻卻需要 1.4250V 的高壓才辦得到，
覺得這顆 QX9650 並沒有很理想：

跑 400x10 加壓 1.35V ~ 1.3750V 跑不過 SuperPI 32M，
加壓到 1.4V 跑 3DMark06 會當機，
要到 1.4250V 才能過 3DMark06 和 Orthos。

上面那些東西大家都測到膩了，

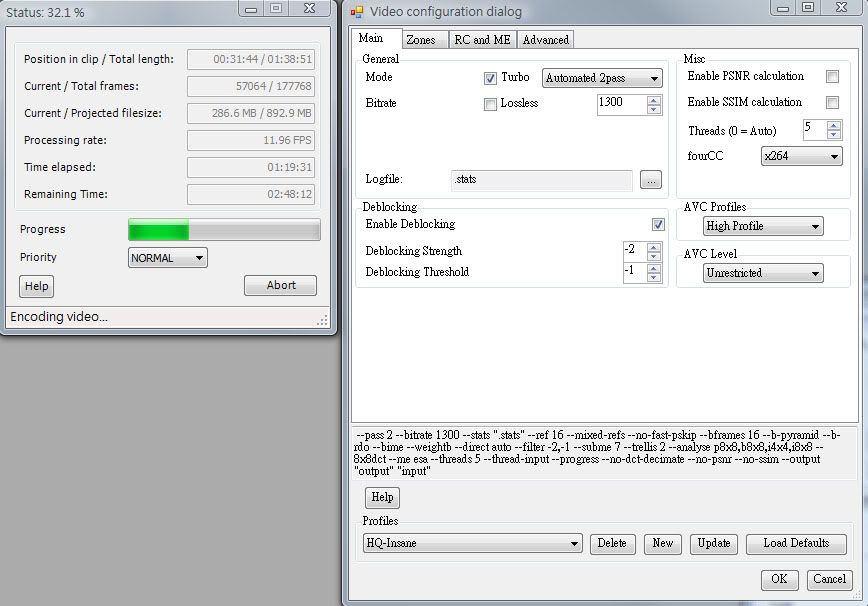

正好在跑 x264 壓縮，
設定直接使用 HQ-Insane profile 再鎖 bitrate 在 1300 kbps：

thread 設定成 5 確保能盡量使用到所有的 core：

其實抓這張圖時已經用這個設定轉過很多檔案了 ;tongue;

也許是聯力靜音機殼和風扇的關係，
頂級空冷表現出來的溫度在全速運轉下並不是很理想，
看來夏天冷氣恐怕不太能關了：

目前這樣的設定偶爾還是會在 idle 或全速運轉狀態下自動斷電重開機，
頻率約兩三天一次，
也許需要降到 3.8GHz 才有機會長期拿來當作轉檔 PC 用 ;smash;



[狂少]

很詳細的解說
很有概念的測法!!
加油:MMM:
fpo/batch?



[coolaler]

機殼內的測試總是會比較低一些



[tinlans]

很詳細的解說
很有概念的測法!!
加油:MMM:
fpo/batch?

FPO/BATCH#: L739A643
VERSION #: E3438-001 1.25V max.
PACK DATE: 11/06/07
不是很會看這個分辨新舊呢，
不過確實是去年 12 月中買的。



[狂少]

FPO/BATCH#: L739A643
VERSION #: E3438-001 1.25V max.
PACK DATE: 11/06/07
不是很會看這個分辨新舊呢，
不過確實是去年 12 月中買的。

好週期阿
但為何是如此?
是不是motherboard holding you back?

讓我再check一下你的testbed



[tinlans]

好週期阿
但為何是如此?
是不是motherboard holding you back?

讓我再check一下你的testbed

狂少大大的意思是...？
如果是 BIOS 的 AI Tweaker 詳細設定，
那大致上是這樣：
FSB Strap to North Bridge [Auto]
FSB Frequency [400]
PCIE Frequency [100]
DRAM Frequency [DDR3-1280MHz]
DRAM Command Rate [1N]
DRAM Timing Control [Auto] <--- 大致上是跑 7-7-7-20

Ai Clock Twister [Auto]
Ai Clock Skew for Channel A [Auto]
Ai Clock Skew for Channel B [Auto]
Ai Transaction Booster [Auto]

CPU Voltage [1.42500]
CPU PLL Voltage [1.50]
FSB Termination Voltage [Auto]
DRAM Voltage [1.67]
North Bridge Voltage [1.31]
South Bridge Voltage [Auto]
Clock Over-Charging Voltage [1.00]

Loadline Calibration [Enabled]
CPU GTL Reference [0.63x]
North Bridge GTL Reference [0.67x]
CPU Spread Spectrum [Disabled]
PCIE Spread Spectrum [Disabled]

BIOS 版本是 rev 1001，
1001 似乎能讓一些原本連開機都有問題的設定開成功，
而且 Auto 變得聰明了些，
超頻失敗只會自動斷電一次就還原設定等等；
DRAM Timinig Control 似乎有一個奇怪的問題，
就是調成 Manual 然後完全照 MemSet 顯示出來的數值敲進去都會開不起來，
但是 Auto 就沒問題 (舊版的 BIOS 也遇過這樣的問題)，
所以乾脆直接把它 Auto。

不曉得 QX9650 長期跑 1.425V 和 60 ~ 70 ℃的環境，
是不是很容易有危險呢？



[tinlans]

又看了不少可信度高的網站發佈的測試資料，
幾乎能確信 QX9650 在 4GHz 開始所需的電壓會呈指數成長，
所以放棄 4GHz 改打 3.8GHz ~ 4GHz 之間的游擊戰。

重新調整一下 BIOS 的超頻設定，
DRAM 的設定一樣維持在 auto (因為還沒看到足夠的 DDR3 攻略法)，
網路上大部分的資料是 3.8GHz 可以用 1.35V 穩跑，
所以 430MHz * 9倍頻 = 3.88GHz 就再加壓到 1.36250V (少一點點就會當)：

至於為什麼 FSB 選 430，
那是因為選了 440 根本不能進 Vista，
用 2:3 把 DRAM 時脈壓在 1300MHz 以下是為了防止 Auto 跑 9-9-9-28，
選在邊緣值 1293MHz 還能維持在 7-7-7-20 (因為這種莫名其妙的原因選 2:3 好像會被很多人罵 )。

設完重新開機：

稍微看一下基本數據、測一測記憶體頻寬，
可以發現 BIOS 是對 CPU 加壓到 1.36250V，
但實際上會掉到 1.336V：

跑一跑 SuperPI 和 3DMark06，
結果當然是不怎麼樣：

測一下 SP2004：

CPU 風扇開全速運轉，
1.36250V 似乎跑出來的溫度跟 1.4xV 似乎都是高溫，
或許是機殼通風上的問題 (因為是靜音機殼...)，
5357 轉的那個是海盜船記憶體散熱器上的磁浮風扇，
另外兩個是 PCI 側吹和機殼後抽 (前抽直接接 power 所以無法顯示)。

故意把 CPU 風扇調到比較不吵的 1800 轉左右，
CPU 內外的溫度會上升約 4 ~ 5 度：

停止 SP2004 的瞬間 CPU 溫度就大幅下降，
倍頻會掉到 6x 是因為我不聽話把 C1E 打開的緣故：

本來以為把電壓降到 Intel 官方規範的電壓值內就會有比較好的溫度表現，
不過看起來這種想法還是太天真了，
要長久以超頻模式運作的話，
似乎還是需要把時脈跟電壓一起調降才行。
