微星P67 Big Bang MARSHAL詳細照片及細節公開

soothepain

full loading
已加入
9/17/03
訊息
18,045
互動分數
1,800
點數
113
網站
www.coolaler.com

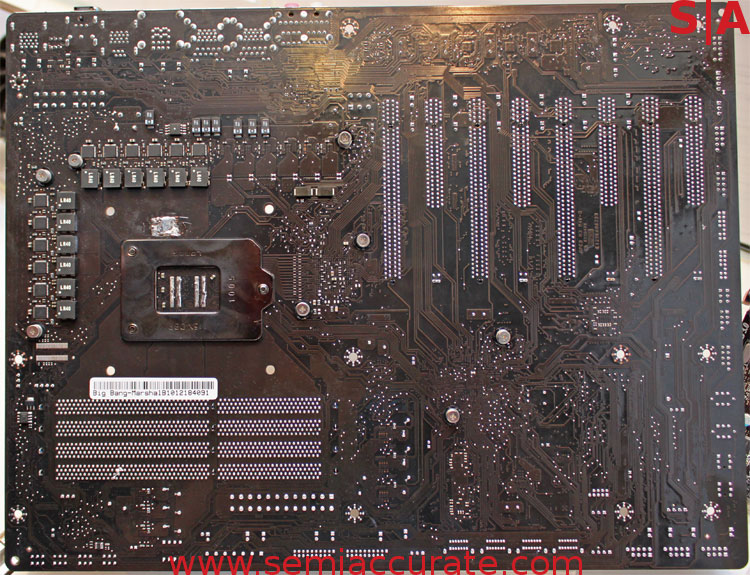

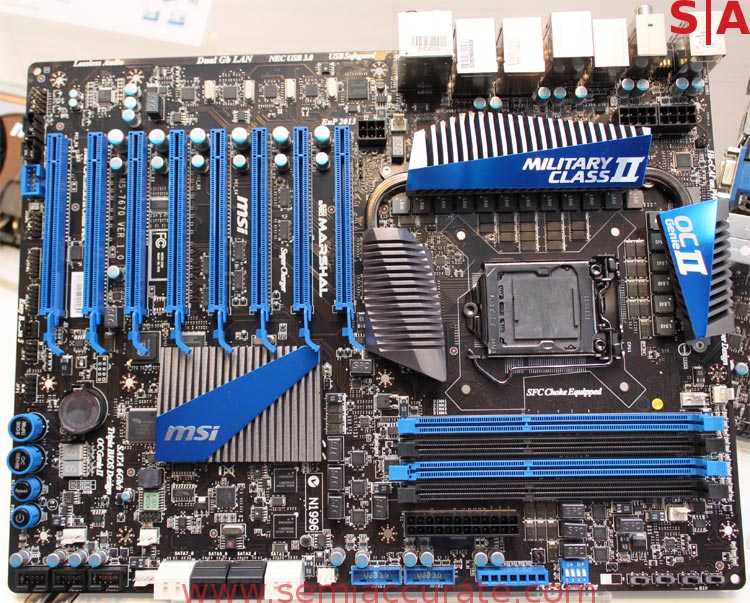

光從外觀來看,微星P67 Big Bang MARSHAL是一張相當頂級的主機板,8根的PCI-Express插槽以及比一般ATX規格要大出不少的PCB板看起來就相當壯觀,買這張可能連機殼都要換了,不過相形之下散熱模組好像就沒那麼有殺氣。

微星P67 Big Bang MARSHAL採用24相PWM供電設計,搭配LucidLogix Hydra顯卡混插晶片,礙於頻寬的問題,8根的PCI-Express有四個插槽可以跑x16,其餘四根可以跑x8。CPU供電的部份採用雙8PIN設計,另外在PCI-E插槽的旁邊也有一個6PIN顯卡輔助電源。

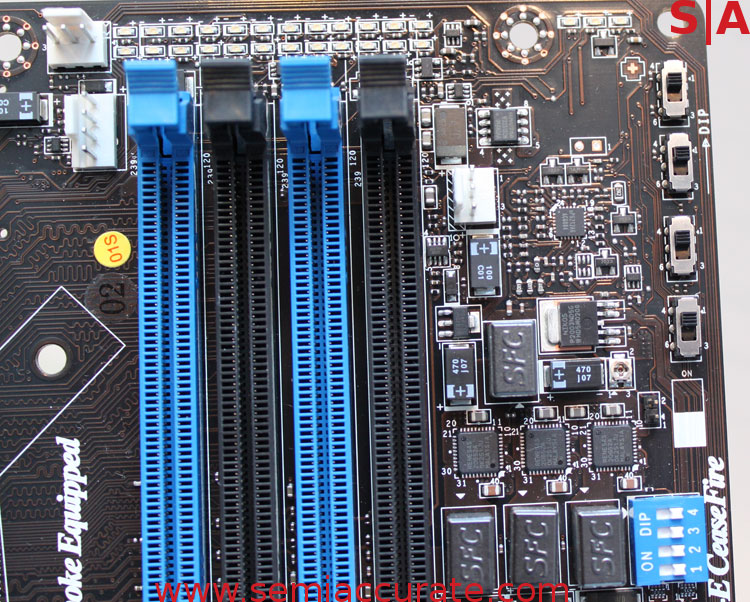

主機板上的怪機絲很多,下圖這幾個開關據說是用來關閉沒使用的PCI-E,稱為"PCI-E CeaseFire",藍色的DIP則是用來調整電壓。

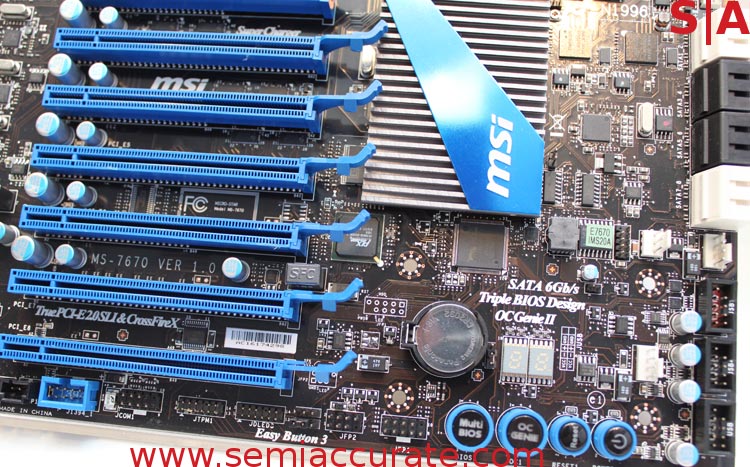

Big Bang MARSHAL主機板上的配置,搭載4個SATA 3Gbps、4個SATA 6Gbps、3個BIOS、DeBug燈、快速重置、開關、超頻鍵...等等。

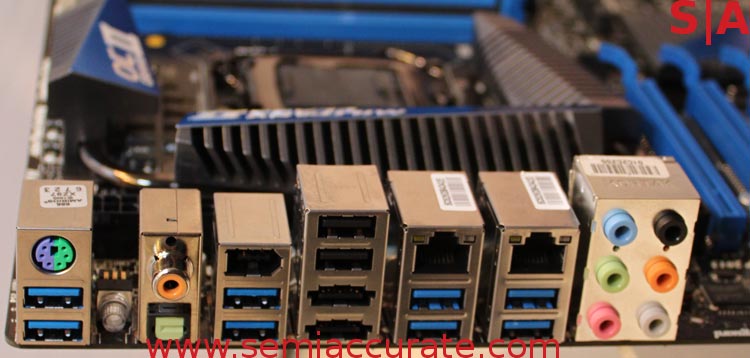

輸出入埠的部份,8個USB 3.0、雙網路、光纖、多聲道、1394...等,另外那個小按鍵應該是BIOS重置用。



來源:http://semiaccurate.com/2010/12/28/msi-shows-its-big-bang-marshal-board/


raizzeyui

高級會員
已加入
10/7/09
訊息
645
互動分數
0
點數
0
MSI的版还是一如往常。朴实!不果尽然是LUCID啊???
比较想要NF200~


jack26704678

榮譽會員
已加入
5/17/10
訊息
2,325
互動分數
0
點數
36
年齡
33
用料好豪華@@

可以混插 不錯耶 ^^


ST-15K.3

我是恐龍..
已加入
9/18/03
訊息
21,557
互動分數
23
點數
38
年齡
42
網站
www.coolaler.com
沒有SAS...


grdhome

進階會員
已加入
1/4/08
訊息
350
互動分數
0
點數
16
頂級板才有的景像,

用料十分豐富,

主機板 雙8pin + 6pin Ready,

8 條 PCI-E,

如果DIMM也8條就完美了。


Happypc

********.com低階會員
已加入
6/22/08
訊息
17,748
互動分數
0
點數
0
網站
www.coolaler.com
讚讚讚...豪華用料 !!! :cool:

混插是不錯啦,但弟比較想要的是NF200說 ^^ ;ranger;


celcia65

境界線上のホライ
已加入
2/11/07
訊息
991
互動分數
1
點數
18
用料有夠:MMM:3個BIOS,24相PWM........都是好物呀;nq;


SQ7014655

一般般會員
已加入
7/30/10
訊息
93
互動分數
0
點數
6
用料真頂級
不過能塞8PCI-E主機板的機殼好像也不多?


bzip

一般般會員
已加入
10/24/07
訊息
53
互動分數
0
點數
0
哇 ~~~~這是msi 的主機板嗎?
我記的MSI 主機板 都是PCB 空空蕩蕩的一堆零件沒裝

這片 東西滿到要裝到背後去了@@"
