聯力 PC-Z70 水冷改裝

[GeForce]

由於電腦一直在裸測狀態使用，一直想找個大點的主機來改。
所以入手了聯力PC-Z70。


▼施工現場

▼零件擺設

▼主要冷卻部份 CPU&GPUX2

▼管路走法

▼背板回水管

▼冷排&管路

▼加水試跑

▼幫浦&水箱部份

▼Koolance止漏快速接頭

▼整體配置

▼背板走線部份

▼組裝完成(管子歪歪的…)

由於水冷的零件都沒換，目前觀察到的溫度是差不多的。
可參考：http://www.coolaler.com/showthread....wiftech-storm-G4、EAH-6970-DCII-改Uptiontek-T1)

會買PC-Z70這款是因為這一咖算是聯力高直立機殼中算比較低價的。
但是由於是HPTX的設計，主機板上移蠻多的，所以如果要上方內置冷排的話只能用薄排。
另一方面上方是140x2的風扇，而我的又是240厚排。
在厚度及寸尺都對應不到的情況下，只能暫時先把冷排掛在後面。

目前有打算換GTS280薄排，不過只能從國外訂，買一個不划算。
另一方面又覺得只裝一個薄排效果可能普普。
或許乾脆買3D或4D冷排放在主機上方是最簡單的方式。



[大呆雄]

好整齊的配置,真是厲害 :MMM:
機殼方不方便配線是一點施工者的手法更是重要!
GeForce大的工法真是棒..

2裝顯示卡的水路是以並聯的方式連接,
可以請GeForce貼一下顯示卡燒機的溫度變化嗎?
不知道會不會水只單跑一邊,另一張顯示卡溫度就比較高的現象...



[GeForce]

PC-Z70 水冷CPU溫度

感覺太偷懶了，補一下溫度測試

CPU：I7-2600k oc 4.8G 1.375v (48x100) 上不了5G
散熱：koolance CPU-340水冷頭

室溫：19度

▼起跑前

▼測試中

▼測試結束

4個核心最高溫：62、70、67、64



[GeForce]

PC-Z70 水冷 GPU溫度

VGA：ASUS 6970 DCII (core：890Mhz、memory：1375Mhz)
散熱：T1 GPU水冷頭

▼燒機前各溫度

▼燒機時溫度

▼Furmark燒機15分時截圖

▼Furmark燒機20分時截圖



[GeForce]

好整齊的配置,真是厲害 :MMM:
機殼方不方便配線是一點施工者的手法更是重要!
GeForce大的工法真是棒..

2裝顯示卡的水路是以並聯的方式連接,
可以請GeForce貼一下顯示卡燒機的溫度變化嗎?
不知道會不會水只單跑一邊,另一張顯示卡溫度就比較高的現象...

其實一開始我就是用串聯接法，主要也是擔心分流之後的問題。
不過由於並聯比較好整理，所以還是嘗試接看看。
在實際使用時才發現溫度沒有差異，所以後來就這樣接了。

溫度測試已補上，可以參考看看！



[Happypc]

走線走的真不錯,線藏的真是好...前面真的好清爽 ^^ :MMM:



[大呆雄]

其實一開始我就是用串聯接法，主要也是擔心分流之後的問題。
不過由於並聯比較好整理，所以還是嘗試接看看。
在實際使用時才發現溫度沒有差異，所以後來就這樣接了。
溫度測試已補上，可以參考看看！

你說對了!並聯比較好牽管,水阻也比較小,而且美觀度會大增;
缺點是2邊水壓會不同,有可能造成水只往一邊流的現象,
另一邊溫度就會比較高.GeForce大的2顆顯示卡水冷頭是一樣的,
所以沒有這種現象! :MMM:

您之前的配置分流給CPU和GPU*2,這樣GPU水冷頭可能吃不到水...
我以前曾將CPU370跟GPU220並聯,結果應該是GPU220水冷頭的水阻較小,
CPU370水冷頭會有吃不到水的現象,水只往單邊流..燒機時CPU的溫度就比較高,
無法得到足夠的水帶走熱量.

你的CPU 1.375V就能到4.8G,我的1.375V只能4.5G,
你的體質應該可以上5.0G才對....
我上5.0G時要上到1.48V左右.5.2G要加壓到1.58V....
如果想測看看極限可以試看看..

PUMP是使用有附海綿的菜瓜布避震法!!(筆記)相當的不錯.
我剛開始安裝就是用毛巾,到現在那條毛巾還在那..... ;x;



[GeForce]

你說對了!並聯比較好牽管,水阻也比較小,而且美觀度會大增;
缺點是2邊水壓會不同,有可能造成水只往一邊流的現象,
另一邊溫度就會比較高.GeForce大的2顆顯示卡水冷頭是一樣的,
所以沒有這種現象! :MMM:

您之前的配置分流給CPU和GPU*2,這樣GPU水冷頭可能吃不到水...
我以前曾將CPU370跟GPU220並聯,結果應該是GPU220水冷頭的水阻較小,
CPU370水冷頭會有吃不到水的現象,水只往單邊流..燒機時CPU的溫度就比較高,
無法得到足夠的水帶走熱量.

你的CPU 1.375V就能到4.8G,我的1.375V只能4.5G,
你的體質應該可以上5.0G才對....
我上5.0G時要上到1.48V左右.5.2G要加壓到1.58V....
如果想測看看極限可以試看看..

PUMP是使用有附海綿的菜瓜布避震法!!(筆記)相當的不錯.
我剛開始安裝就是用毛巾,到現在那條毛巾還在那..... ;x;

之前你po的文章我有印象，並聯部份是CPU跟GPU。
可能是管路也比較長，所以水流分配可能會差比較多。
而我的GPU並聯部份管路只有很短的距離，所以影響較少。

不過現在我反而比較擔心幫浦掛點的問題，
分流不平均至少水有流動還可以散熱，但幫浦停擺問題可就大了。
前幾在遊戲進行中我嘗試關掉幫浦，GPU溫度在10秒內衝上90度。
空冷風扇掛點還有散熱器可以擋一下，至少跟空氣的接觸面積大。
水冷幫浦一但停擺就有可能會燒壞零件。

所以目前打算更改冷排跟PUMP，冷排主要是以放入主機內為優先，
真得放不下也考慮放在主機上面或側板掛9D冷排。
PUMP可能打算裝2顆串聯，MCP35X2一組的看起來可以考慮，不過DDC本身的散熱要做好。

這顆2600k超5G都進不了win7，之前也加電壓到1.5V過也是一樣。
所以就沒大超了，其實平常我只有超4.2G用，想說要做測試才超到4.8G的。
海綿類的產品通常都是良好的制震、隔音的材料可以多加利用！
不過我比較懶所以就直接拿洗碗用的，配色挺不搭的。
另外就是這種的有沒有防火我就不清楚了，
如果要防火且較美觀的，應該是有比較專門的產品，不過要找就是。



[大呆雄]

之前你po的文章我有印象，並聯部份是CPU跟GPU。
可能是管路也比較長，所以水流分配可能會差比較多。
而我的GPU並聯部份管路只有很短的距離，所以影響較少。
不過現在我反而比較擔心幫浦掛點的問題，
分流不平均至少水有流動還可以散熱，但幫浦停擺問題可就大了。
前幾在遊戲進行中我嘗試關掉幫浦，GPU溫度在10秒內衝上90度。
空冷風扇掛點還有散熱器可以擋一下，至少跟空氣的接觸面積大。
水冷幫浦一但停擺就有可能會燒壞零件。
所以目前打算更改冷排跟PUMP，冷排主要是以放入主機內為優先，
真得放不下也考慮放在主機上面或側板掛9D冷排。
PUMP可能打算裝2顆串聯，MCP35X2一組的看起來可以考慮，不過DDC本身的散熱要做好。
這顆2600k超5G都進不了win7，之前也加電壓到1.5V過也是一樣。
所以就沒大超了，其實平常我只有超4.2G用，想說要做測試才超到4.8G的。
海綿類的產品通常都是良好的制震、隔音的材料可以多加利用！
不過我比較懶所以就直接拿洗碗用的，配色挺不搭的。
另外就是這種的有沒有防火我就不清楚了，
如果要防火且較美觀的，應該是有比較專門的產品，不過要找就是。

PUMP串聯是很棒的做法,讓揚程加長.流量加大!
最重要還能有一個PUMP停止運轉時,另一個PUMP繼續工作.避免沒水流通產生的高溫!!
小弟也是用MCP655串聯,不過我一個是放在CPU水冷頭前,一個是放在大冷排前,
在2個水阻較大的裝置前送水.

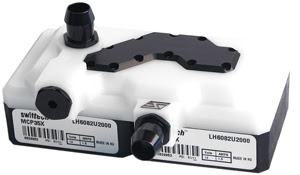

MCP35X2 2顆小pump加前蓋變成一組!!不錯的設計~讓揚程變得很長..
不過這組量流量比較小...但好處是這組有PWM的功能!!

最大。額定功率（12 V） 18（W）x 2
最大。額定電流（12 V） 1.5A×2
最大。名義上的元首（12 V） 27.9英尺（8.5米）
最大標稱放電（12 V） 〜4.17 GPM（15.8LPM）
壓力 22 PSI（1.5巴）
平均無故障時間 50000小時

我剛剛測試了一下2顆pump電源拔掉的測試..

2600K 待機1.6G 10分鐘後的溫度 (室溫22.6度)

溫度慢慢上升到41度左右..

2600K 8匹馬4.2G 45秒後的溫度 (室溫22.6度)

溫度迅速從30度爬升到超過90度,趕快把電源接上....
所以2顆PUMP是必要的,避免一顆懶得動的時候把其他東西燒毀..

我覺得海綿當避震也不錯阿!只要把菜瓜布那面朝下,
粗的那面抓住機殼,PUMP不會亂跑.... ;em03;



[Jee]

整線功力一流阿!
