NVIDIA GTX480/GTX470在數週前就已經發表,不過發表歸發表,從討論區不見測試看來,就知仍舊處於難產的狀態,這個NVIDIA的卡王果真相當"卡"。
其他的詳述規格及屁話相信大家都看很多了,容稍後補上...
上菜先

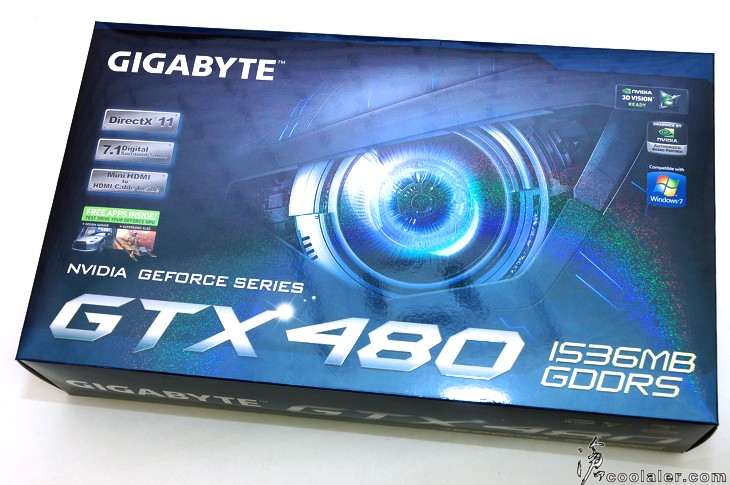

Gigabyte GTX480


GTX480搭載1536MB GDDR5的記憶體,足以應付高解析度及高規格特效!

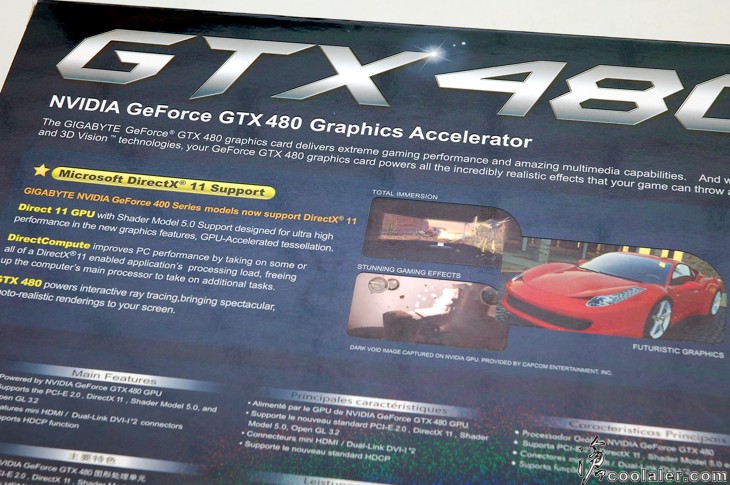

當然支援DX11。

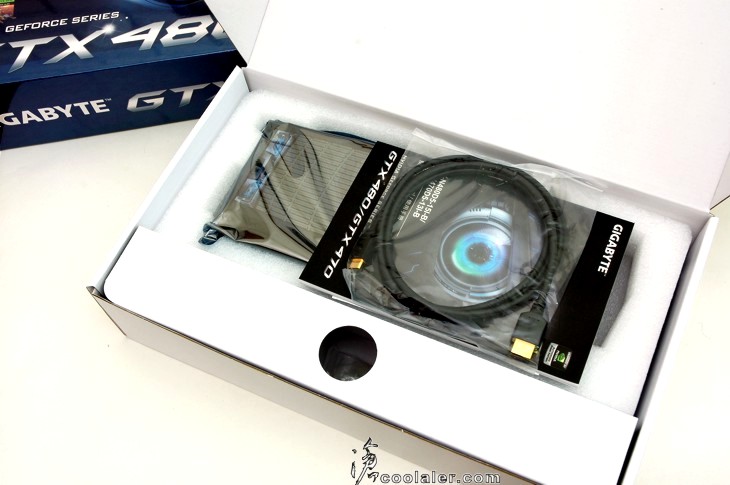

開開開開...箱

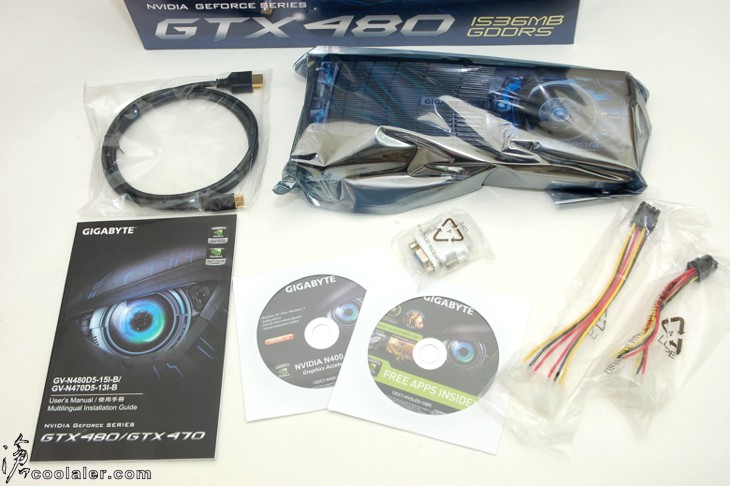

Gigabyte GTX480所附的配件有HDMI線、DVI轉D-SUB接頭、兩個電源轉接頭、說明書、驅動光碟、測試軟體。

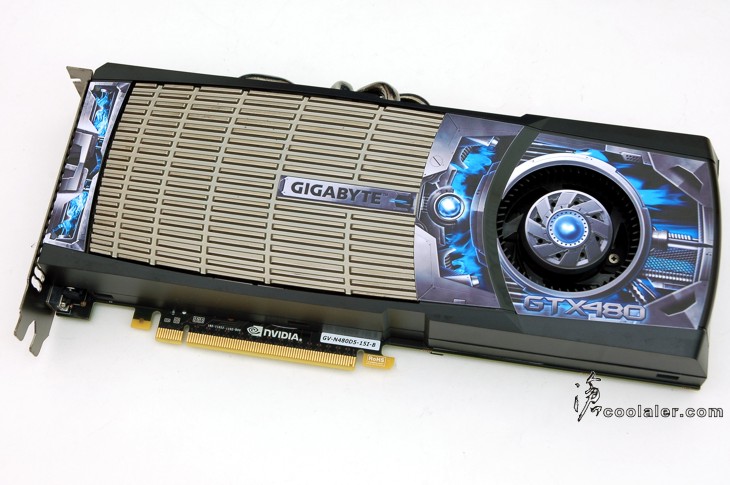

終於看到Gigabyte GTX480的樣貌了。基本上第一批的GTX480都還是採用公板散熱器,大家都長得一樣,只是穿的衣服不同(貼紙)。

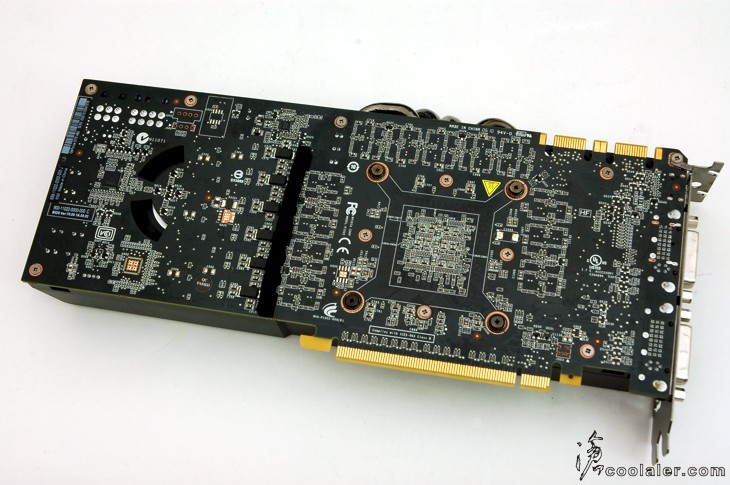

背部是完全裸露,並不像ATI HD5870有背板。

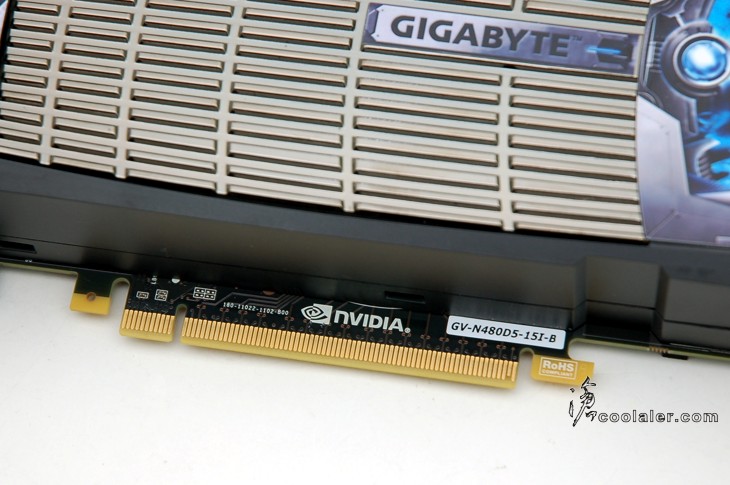

金手指的部份。

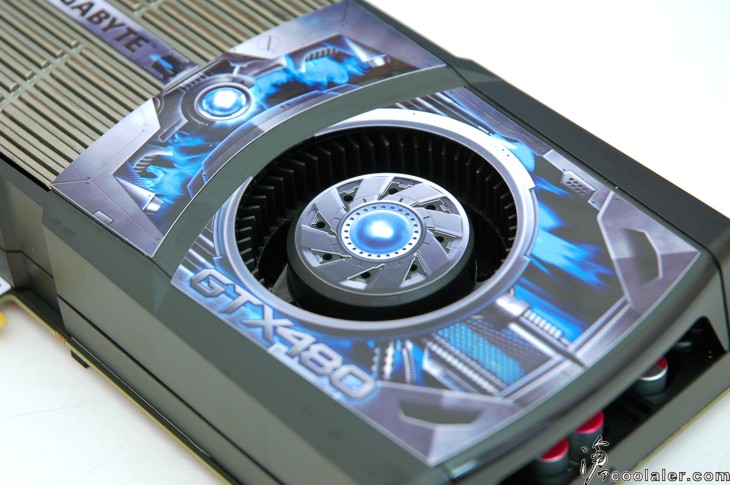

萬年的渦流扇。

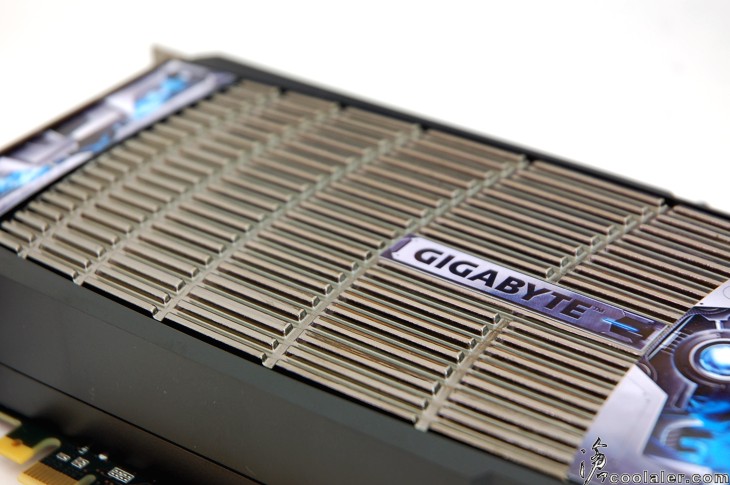

前半段這部份是採用金屬材質,有凹凸及溝槽的設計,基本上這是直接將GPU的廢熱帶上來以便散熱,比起以往整個塑膠外殼封住好多了。

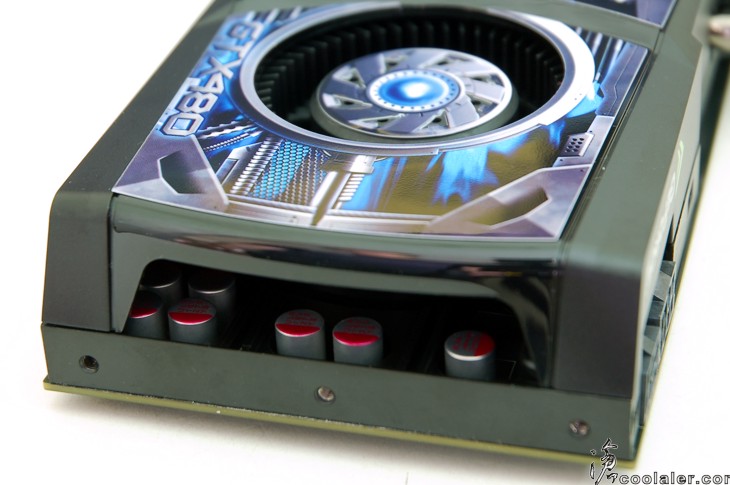

尾端的通風孔。

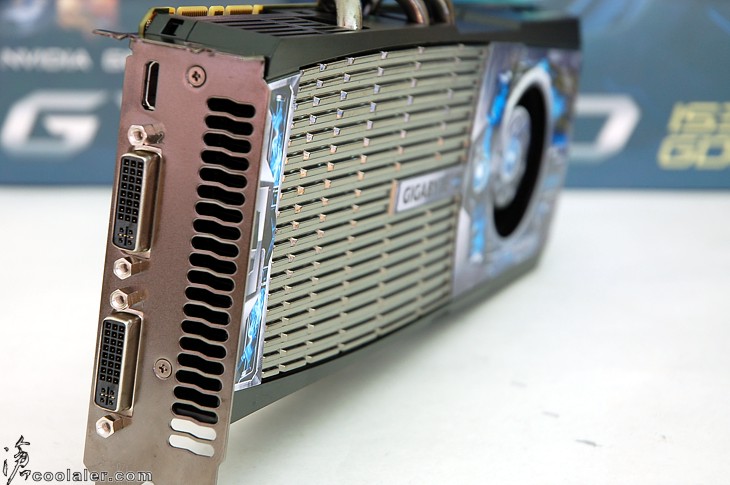

輸出埠的部份,Mini HDMI、雙DVI。


從上俯視,可以見到四根熱導管,金手指旁邊則有散熱孔,可以見到外殼的部份都沒有做的很密,(例如SLI金手指及電源接孔旁),可能是為了比較多的進風量。

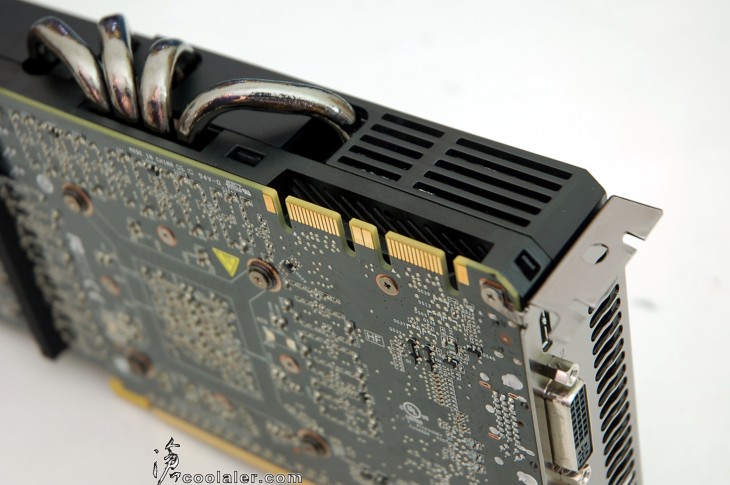

兩個SLI的金手指,支援3SLI。

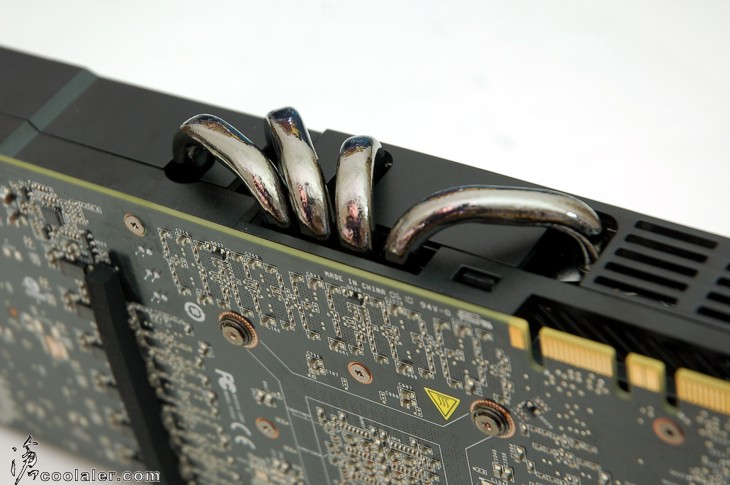

公板少見的霸氣!四根直接裸露在外的粗勇熱導管。

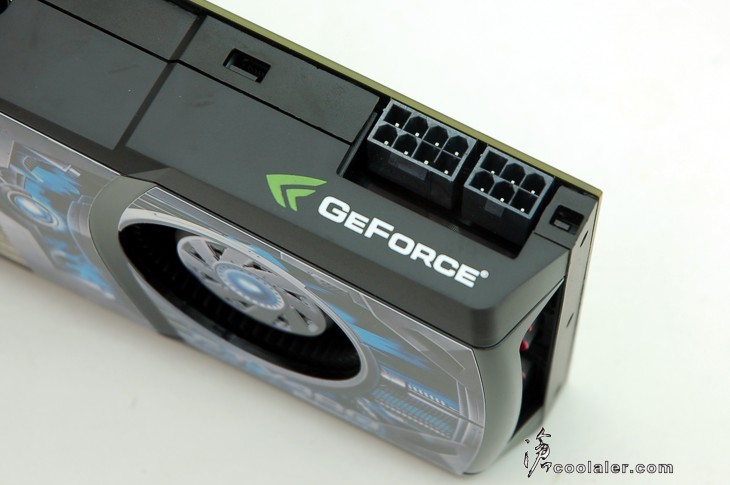

電源的部份,需要外接8PIN+6PIN。

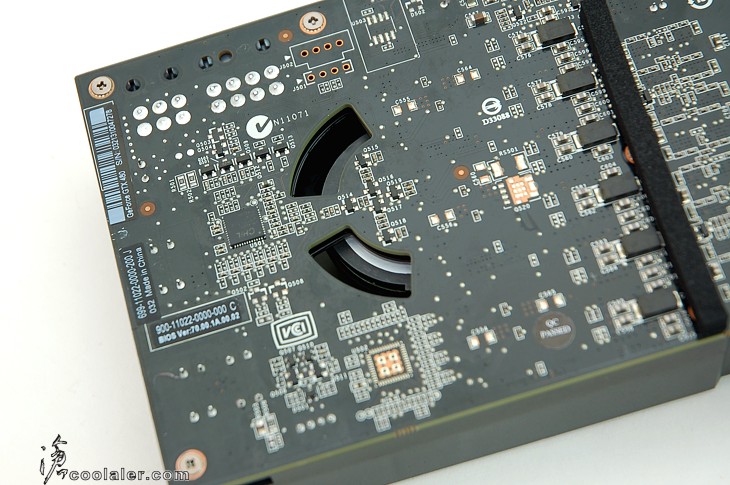

卡的背面在風扇的相對位置也開了兩孔幫助進風量。


接下來看看GTX480到底有多長。

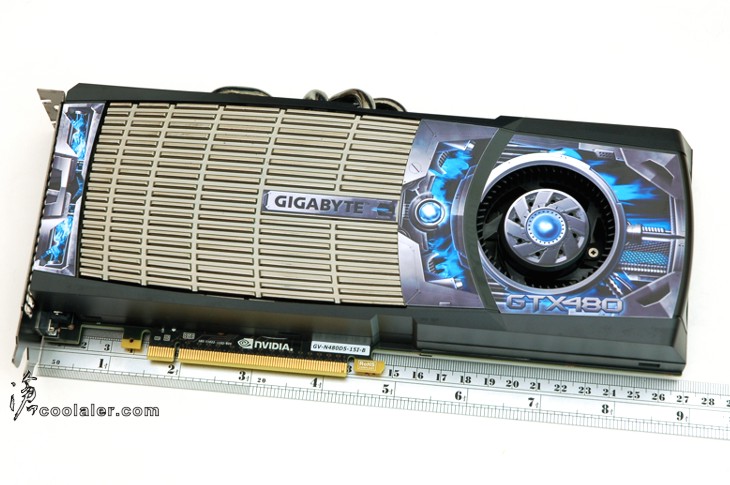

其實並沒有很長...整體PCB板的長度大概27公分左右。

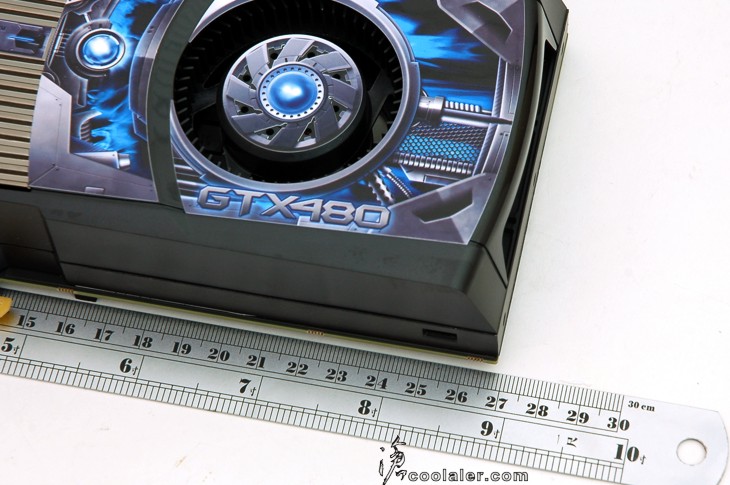

27公分,不含輸出介面的部份。

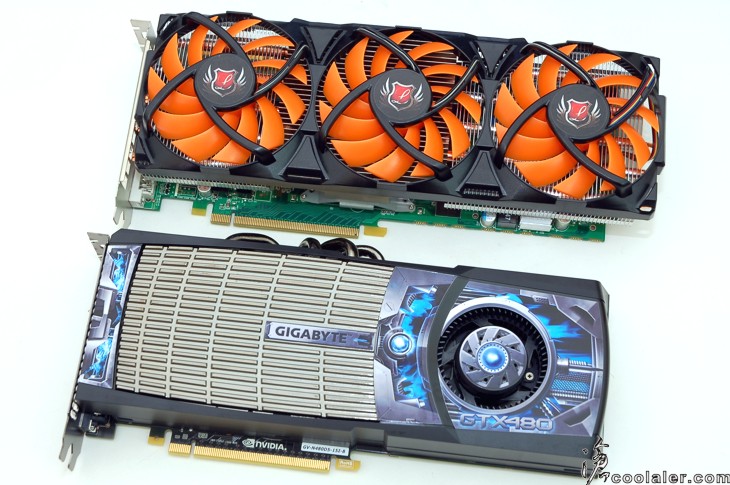

與自家的GTX275比較一下。Lantic 這款是因為換了AC風扇,所以整體長度長了一點。

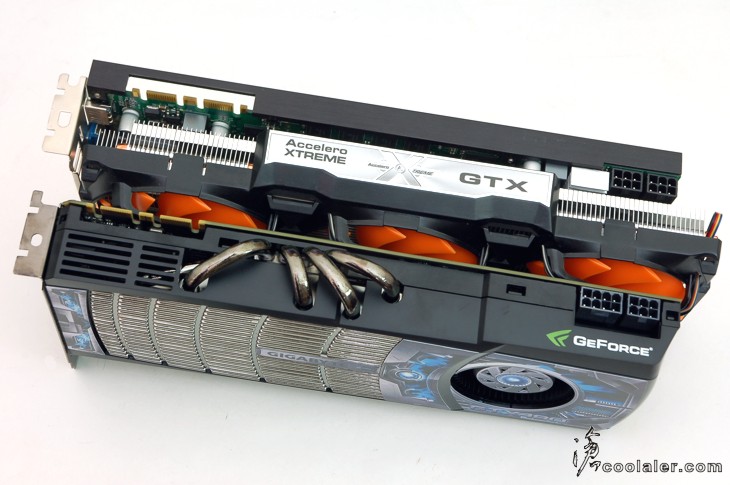

PCB板比較下是差不多,GTX480有多出一些些,約2mm。


yyyyyyexe963

一般般會員
已加入
4/23/09
訊息
173
互動分數
0
點數
0
年齡
25
這一代應該爽的只是在那4跟導熱管吧...


juiok

一般般會員
已加入
12/3/09
訊息
190
互動分數
0
點數
16
年齡
33
喔喔
第一篇開箱文終於出來了..
趕快測試八~


soothepain

full loading
已加入
9/17/03
訊息
18,045
互動分數
1,800
點數
113
網站
www.coolaler.com
先拆來看看
原本以為後面幾根螺絲旋開就可以拿下散熱器了,原來是還有機關,上下有七個卡榫...


GTX480公板的散熱器外型雖然跟以往差不多,但是有點不大一樣,拿開上蓋之後,大家應該就可以發現差異。


底座加上散熱片最後才是上蓋,跟以往一體成形的散熱器不一樣,這樣的散熱效能預期應該會比前作要好。


GF100晶片,2010年10週A3版本。


想拆底座,但拔不下來,原來還有幾顆隱藏螺絲,在軟墊下方,怕撕下來全毀,手邊也沒吹風機,所以先就此作罷....


那看看散熱器好了...
原本以為只有四根熱導管,其實是有五根!


而且是採用HDT那種直接接觸DIE鐵蓋。


顯卡正面凹凸及溝槽的下方就是散熱鰭片,雖然是黏合的,但多少也有點散熱效果,總比塑膠外殼來得強了。怎不直接裸露鰭片,這樣效果應該會更好。




soothepain

full loading
已加入
9/17/03
訊息
18,045
互動分數
1,800
點數
113
網站
www.coolaler.com
測試平台
CPU: INTEL Core i7 975 Extreme ( @ 4GHz)
CPU Cooler: Tuniq tower 120 extreme
RAM: Winchip DDR3 2000MHz 2GBx3 CL9
MB: EVGA classified X58
VGA: Gigabyte NVIDIA GTX480
HDD: SeagateBarracuda 7200.12 1TB
PSU: ENERMAX Revolution 85+ 1050W
OS: Windows 7 64bit

括弧內為同平台測得HD5870(公版)分數
3Dmark06 noAA:25338(25105)


3Dmark06 4xAA:24434(23069)


3Dmark06 8xAA:22975(21284)


3Dmark Vantage:P18759(P17566)


3Dmark的表現全部都比HD5870高,晚點在做圖表
在反鋸齒的部分,比起前作2系列的巨大落差,新一代的GTX480感覺進步很多

最後編輯:

毒藥

榮譽會員
已加入
2/4/06
訊息
11,550
互動分數
0
點數
36
果然480測試數聚是小贏5870!!

版大測試也差不多!!(參考之前的數聚圖)

這張質感真不錯(廢話!!賣這麼貴)

導熱管還是4+1算起還也作的事很實在!!!!

不知道實際上市價格是多少了!!!

感謝分享!!!


eLove

榮譽會員
已加入
4/5/08
訊息
1,394
互動分數
8
點數
38
終於等到soothepain大開箱測試了 ;nq;
若是使用10.3、10.3a、10.3b系列的驅動,3DMark Vantage 應該是 5870 的分數比較高吧


phss2000kimo

進階會員
已加入
3/2/08
訊息
251
互動分數
0
點數
0
沒開啟 PhysX 有開的話Vantage分數會更漂亮

期待遊戲測試;nq;


soothepain

full loading
已加入
9/17/03
訊息
18,045
互動分數
1,800
點數
113
網站
www.coolaler.com
終於等到soothepain大開箱測試了 ;nq;
若是使用10.3、10.3a、10.3b系列的驅動,3DMark Vantage 應該是 5870 的分數比較高吧

有這可能,畢竟那是剛出來的時候測試的數據,僅能當成參考,非絕對依據
手邊沒有HD5870嘍...所以沒法重測過

沒開啟 PhysX 有開的話Vantage分數會更漂亮

期待遊戲測試;nq;

講到這個physx挺詭異...
一開Physx再開GPUZ就當機...
一重開機之後,NVIDIA控制台內就沒有了Physx選項
想開也開不了
不知道是不是驅動程式的關係


s8464134

高級會員
已加入
4/3/07
訊息
657
互動分數
0
點數
16
終於阿~~~第一篇開箱文
感謝soothepain大
方便透露一下最後的零售價格是多少嗎?
很想拋掉手邊的5870換480...
