Cubitek這家廠商大家可能很陌生,畢竟產品在台灣的能見度仍不高,不過它可是道道地地的台灣廠商,產品目前以機殼為主,成立雖然有9年之久,但是都以代工為主,2010年才正式的投入自己的品牌,以獨特及質感為產品主軸。
Cubitek 最近推出的「Tank」系列有XL、HPTX、Mini三款,這三款可以說是大中小尺寸都包了,XL為Mid Tower也就是一般尺寸,HPTX則是Full Tower的大尺寸,而Mini就是Mini-ITX主機板的規格,此次入手是較屬一般玩家需求的XL-Tank。
Cubitek XL-Tank 的規格說明有中文,應該大家都看得懂。重量的部份當然不會是83公斤...
背部則是說明了XL-Tank可拆卸的部位。
Cubitek XL-Tank 的外型中規中矩算是相當樸素,一整個黑。
整體外觀皆有髮絲紋質感。
面板左右兩側有簍空造型,可利於前風扇的進氣及散熱。
採四大設計,其中一個可以安裝3.5吋的裝置,右上角有一個小點,那是硬碟的讀取訊號燈(紅色)。
前面板的下方有進氣孔,裡面對應的是一顆23公分的大風扇,有紅色LED燈光效果。
頂部有大面積的散熱孔,平整並沒有太多的變化,IO的部份在右側。
IO的部份,1個SATA、2個USB 3.0(可相容USB 2.0)、重置鍵、開關。
散熱孔的底部對應的是兩顆14公分的風扇,與前面板一樣有紅色燈光效果。
背部有8個擴充槽,擴充槽檔阪及旁邊都有打圓孔,可利於整體散熱。背部留有兩個水冷孔,可讓水冷玩家利用,或是讓USB 3.0的接線穿出使用。
風扇護網採用基本款,並沒有太多的造型變化。
電源是採用下置式設計,在電源位置的外面還有一層可拆卸的安裝板,也就是電源安裝時可以選擇讓散熱風扇朝上或是朝下皆可。
門片有兩個ㄇ型拉環,可以方便拆卸。
內部整體看起來相當"寬敞",比較明顯與其他機殼不同的應該就是中間那個"橫樑"。
中間的支撐架不僅可用來強化整體結構,也可用來固定顯卡或其他介面卡。
XL-Tank的配件相當豐富,螺絲及配件皆分門別類包裝並附上說明標籤。配件有濾網(電源風扇對應使用)、數種螺絲包、硬碟防震輪、六角扳手、USB轉接線、風扇電源接線、說明書...等。
硬碟橡膠輪是用來安裝在於硬碟兩側,直接置入導軌中,橡膠材質可以防震。
風扇電源接線,用來延長原本風扇的電源線。
USB轉接線,面板上的兩組USB 3.0也可以轉接到主機板上的USB 2.0使用,如果沒有USB 3.0的介面也不用拉線到後面,算是一項貼心的配備。
中間的橫桿是可以拆卸,既然要安裝還是拆下來比較妥當。
頂部的兩顆14公分風扇,鋁框罩著看起來頗有質感!
在IO上方的散熱風扇尺寸為14公分。擴充介面卡檔板固定是採用手轉螺絲。
電源供應器安裝的部份底下有散熱孔。
5.25吋及3.5吋的擴充槽。
5.25吋的擴充槽有4個,其中一個有轉接功能,可轉3.5吋也可以安裝2.5吋的SSD硬碟。
XL-Tank的硬碟架可以安裝3.5吋六顆。安裝採軌道式設計(下面會介紹)。
硬碟架是可以拆卸的。
底部還可以再加裝一顆2.5吋的硬碟(SSD)。
安裝電源供應器的底部有稍微架高且貼上了塑膠條,可減少共振噪音。
前面板的卡榫設計還不錯,拆卸不用很費力。
擴充裝置的檔板。
風扇的濾網模組也是可以拆下來清洗,外框的部份也是採用鋁製。
23公分的大風扇直接對硬碟模組散熱。
底部有四顆腳墊。
這腳墊看起來是音響的避震腳墊。
電源供應器風扇對應的散熱孔也可以拆下清潔,這部份可以墊濾棉。
因為前面板的部份只有兩個USB插槽,且是3.0規格,所以主要還是使用延長的方式接主機板後面的插槽,若沒使用USB 3.0的玩家可以使用附贈的轉接工具,直接接到主機板上就不用再拉線到背後。
機殼上的風扇電源線都不長,如果插不到主機板上的插座可以使用附贈的延長線。
像這樣就解決了,長度也可以走背線。
硬碟安裝的部份需鎖上橡膠輪,左右兩側各鎖兩個。
看起來就像是加了輪子的硬碟。
安裝好之後就可以置入硬碟架之中,不過在置入之前得先移動或拆下左邊這個檔片。
接著就是把硬碟滑入軌道中,硬碟裝的橡膠輪其實並不會轉動,但還好摩擦力並不大,可輕易安裝。
安裝好之後再把檔片固定即可。
組裝完成!標準的ATX主機板加上HD6970大張的顯示卡,整體空間相當寬敞。
HD6970下去之後右側還有些許空間。最長可安裝31公分的顯卡。
標準的ATX安裝之後也還有多餘的空間,XL-ATX也沒有問題,這應該也是取名為XL的關係。
顯卡支撐架是可以依個人需求,調整左右移動。
顯卡的支承架是以螺絲的方式來調整距離。
用來抵住顯卡的圓形扁柱及橡膠墊。
固定器有七個孔位可用。
用來支撐固定住顯卡。
XL-Tank 的底板開孔相當多,走背線是絕對沒什麼問題。
開機的時候頂部及前面板會有紅燈效果。
因為開孔算是密擠,所以透出來的光線其實並不會太亮,還不致於看起來刺眼。
小結
XL-Tank在整體做工及密合度上有一定的水準,但修邊裁切的部份在某些小地方仍有些許的"割手"感,仍有進步空間,以外型來看,XL-Tank 採用全鋁材質且中規中矩,屬傳統經典風格,雖然比不上一些主題機殼來得花俏,但簡單也是一種美。內部空間比起一般的Mid Tower大一些,安裝自然順手,不過沒有免螺絲設計步驟可能會繁雜一些,當然若不是時常在拆拆裝裝,那倒不是什麼大問題。至於散熱的部份,前面板一個大風扇23公分加上後方及頂部三顆14公分,解熱效率絕對能符合大多數人的需求。
Cubitek 最近推出的「Tank」系列有XL、HPTX、Mini三款,這三款可以說是大中小尺寸都包了,XL為Mid Tower也就是一般尺寸,HPTX則是Full Tower的大尺寸,而Mini就是Mini-ITX主機板的規格,此次入手是較屬一般玩家需求的XL-Tank。
![01.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/01.jpg)

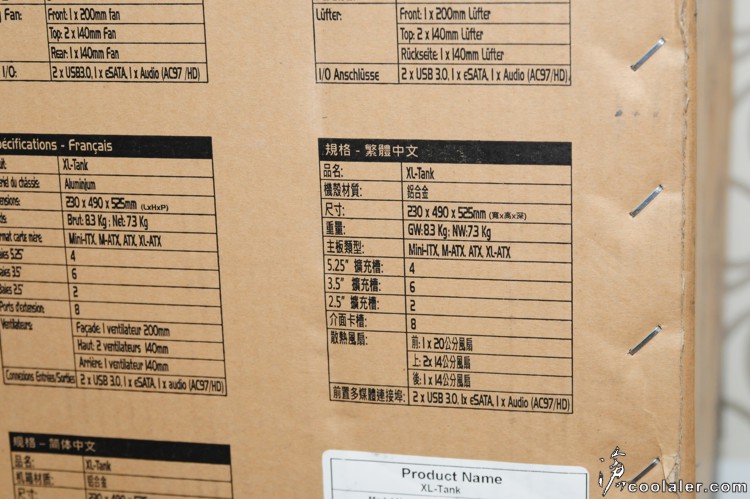

Cubitek XL-Tank 的規格說明有中文,應該大家都看得懂。重量的部份當然不會是83公斤...
![02.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/02.jpg)

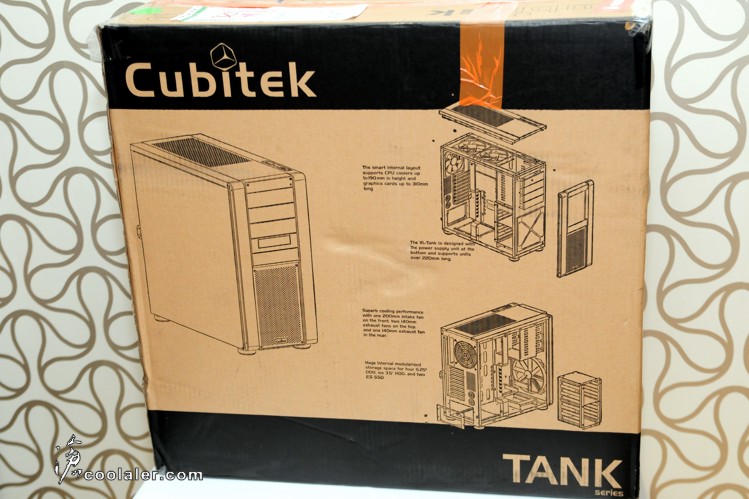

背部則是說明了XL-Tank可拆卸的部位。
![03.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/03.jpg)

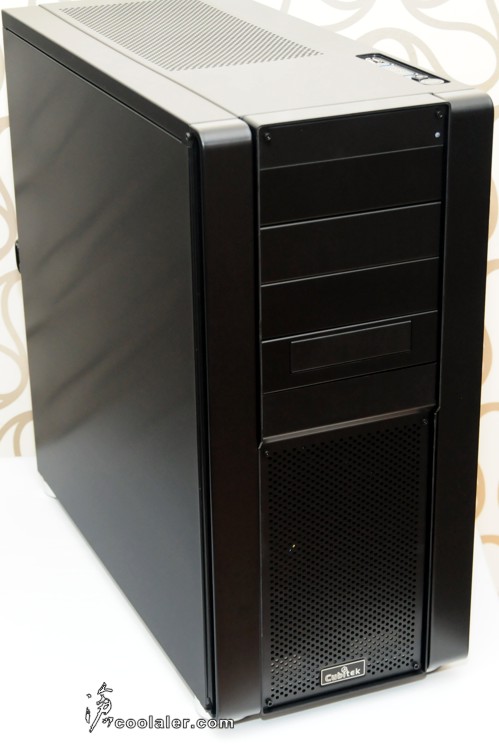

Cubitek XL-Tank 的外型中規中矩算是相當樸素,一整個黑。
![04.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/04.jpg)

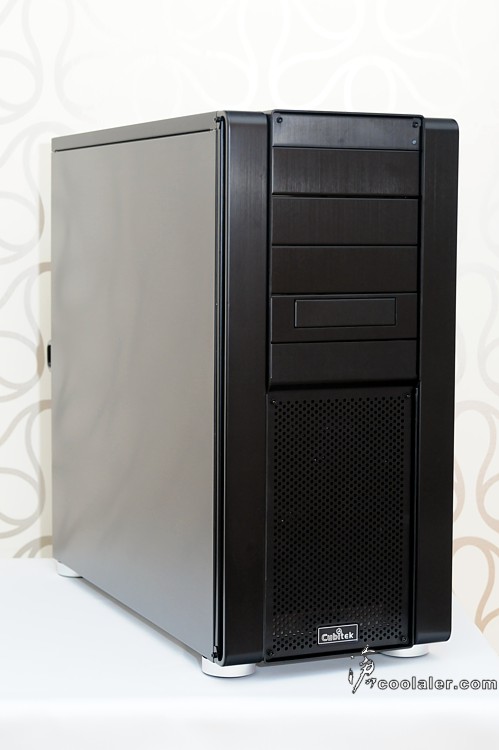

整體外觀皆有髮絲紋質感。
![05.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/05.jpg)

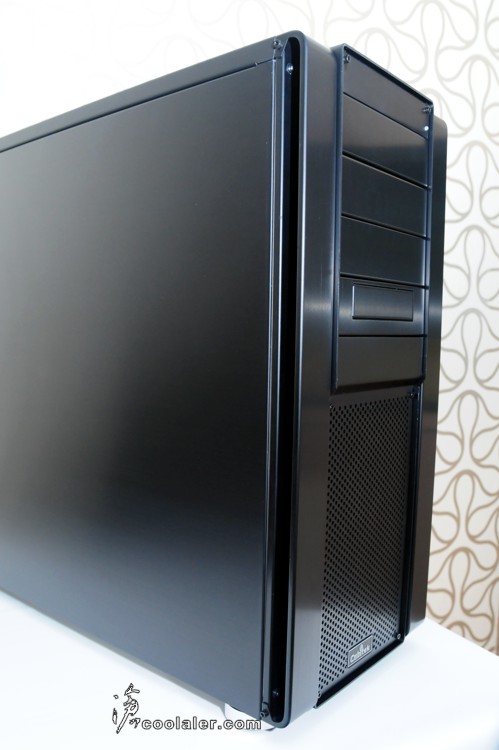

面板左右兩側有簍空造型,可利於前風扇的進氣及散熱。
![06.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/06.jpg)

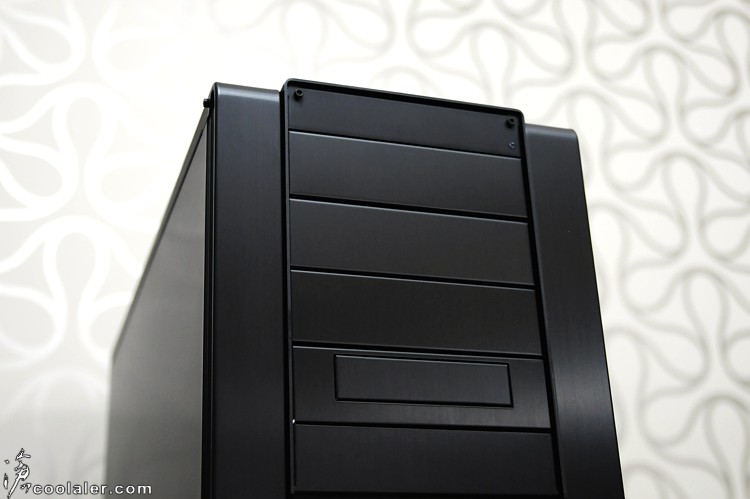

採四大設計,其中一個可以安裝3.5吋的裝置,右上角有一個小點,那是硬碟的讀取訊號燈(紅色)。
![07.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/07.jpg)

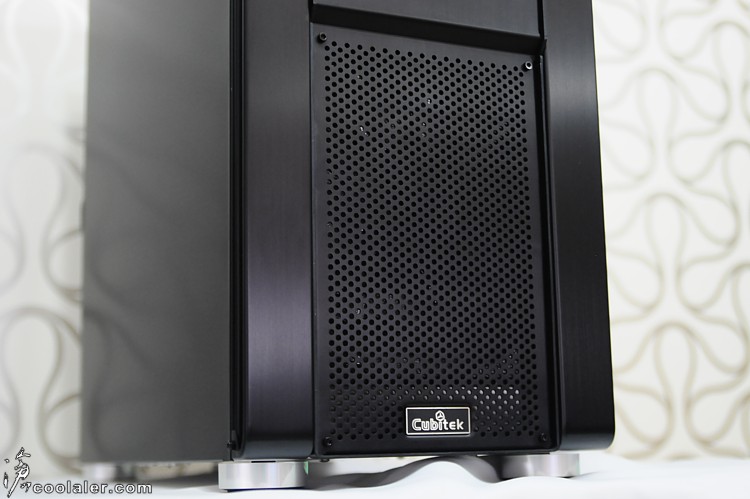

前面板的下方有進氣孔,裡面對應的是一顆23公分的大風扇,有紅色LED燈光效果。
![08.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/08.jpg)

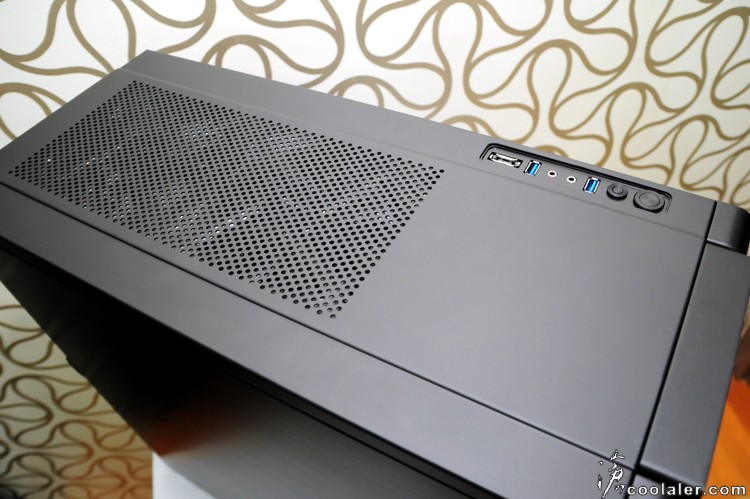

頂部有大面積的散熱孔,平整並沒有太多的變化,IO的部份在右側。
![09.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/09.jpg)

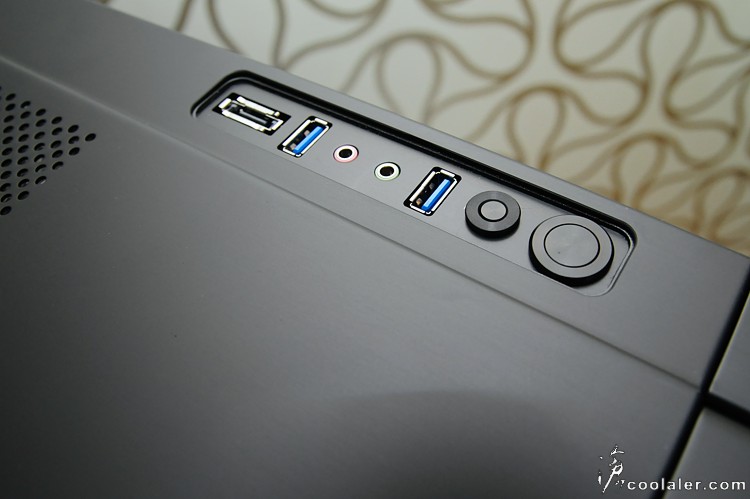

IO的部份,1個SATA、2個USB 3.0(可相容USB 2.0)、重置鍵、開關。
![10.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/10.jpg)

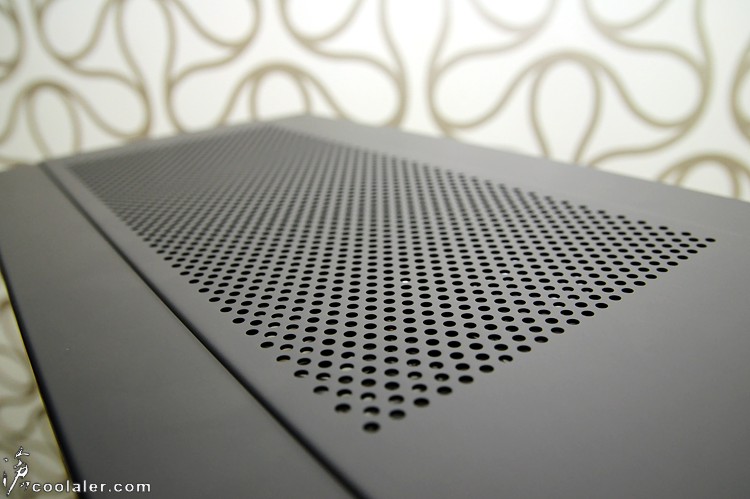

散熱孔的底部對應的是兩顆14公分的風扇,與前面板一樣有紅色燈光效果。
![11.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/11.jpg)

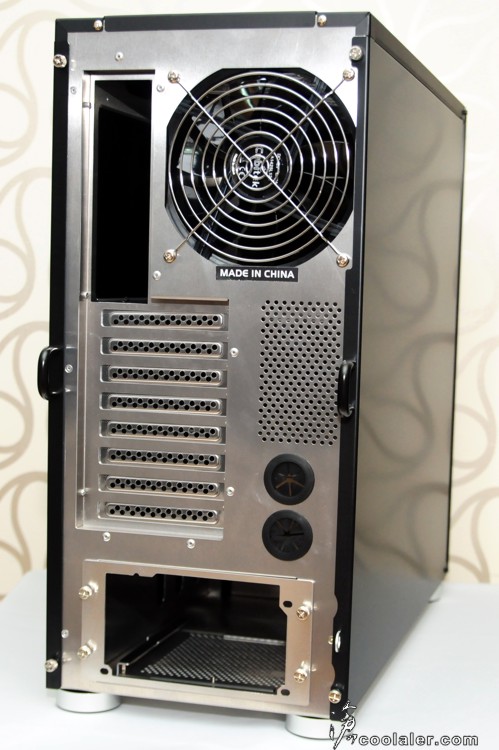

背部有8個擴充槽,擴充槽檔阪及旁邊都有打圓孔,可利於整體散熱。背部留有兩個水冷孔,可讓水冷玩家利用,或是讓USB 3.0的接線穿出使用。
![12.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/12.jpg)

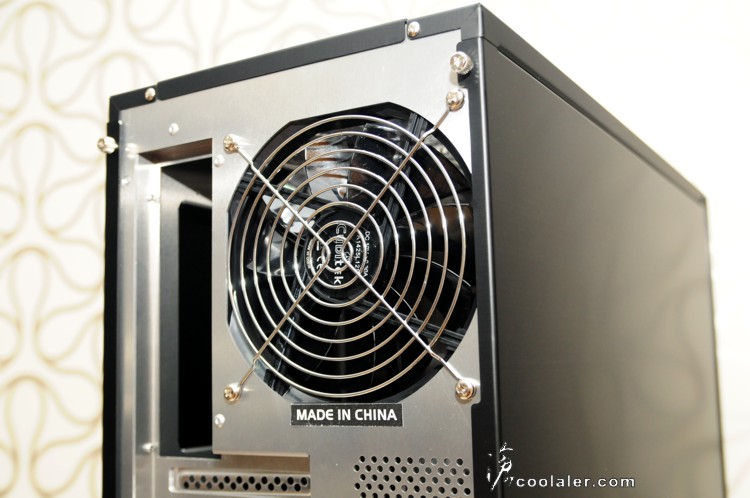

風扇護網採用基本款,並沒有太多的造型變化。
![13.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/13.jpg)

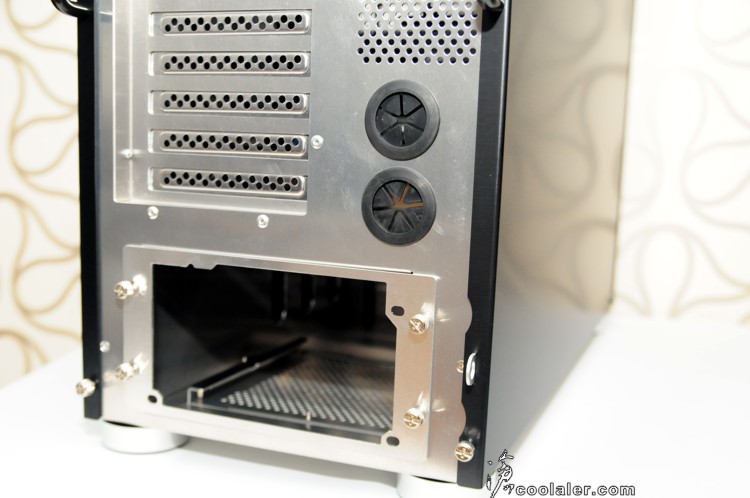

電源是採用下置式設計,在電源位置的外面還有一層可拆卸的安裝板,也就是電源安裝時可以選擇讓散熱風扇朝上或是朝下皆可。
![14.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/14.jpg)

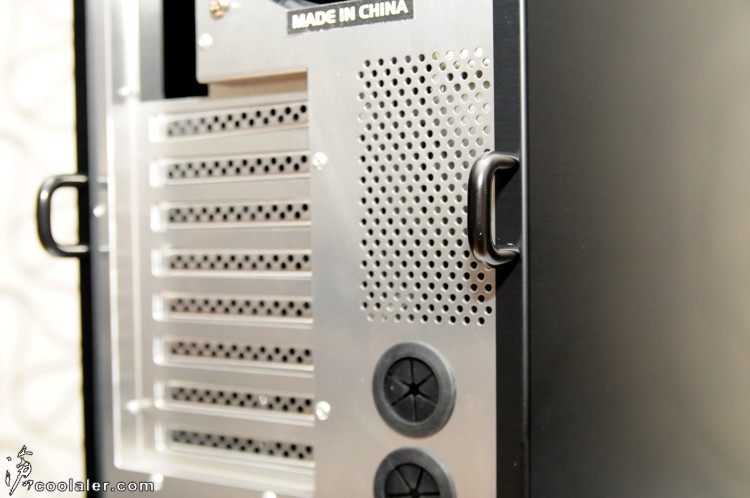

門片有兩個ㄇ型拉環,可以方便拆卸。
![15.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/15.jpg)

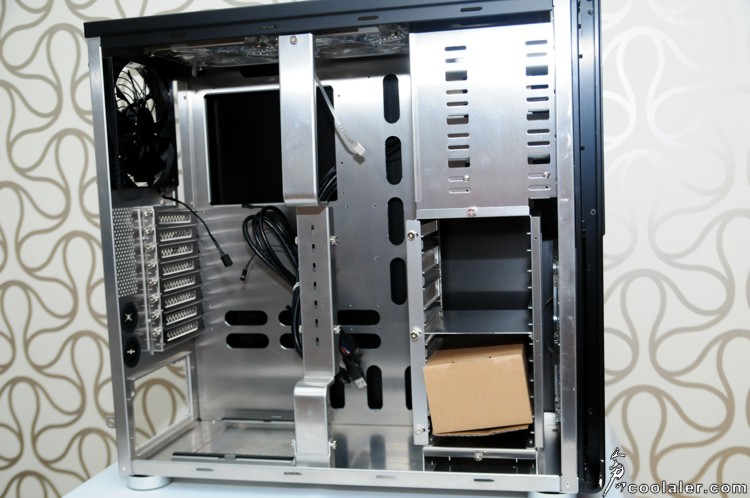

內部整體看起來相當"寬敞",比較明顯與其他機殼不同的應該就是中間那個"橫樑"。
![16.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/16.jpg)

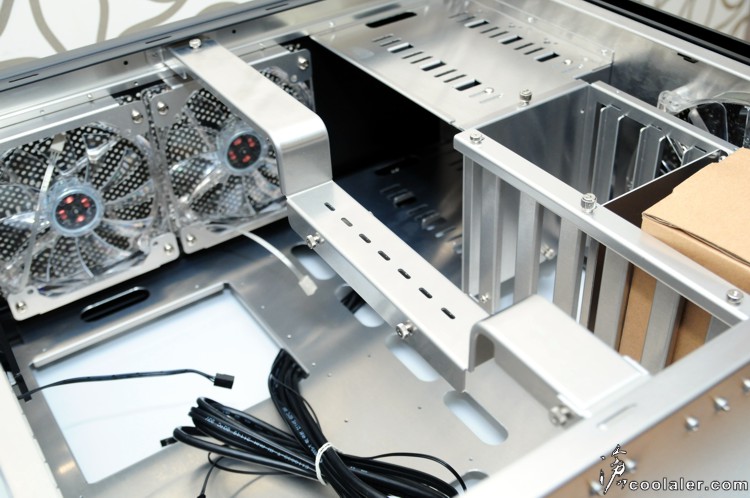

中間的支撐架不僅可用來強化整體結構,也可用來固定顯卡或其他介面卡。
![17.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/17.jpg)

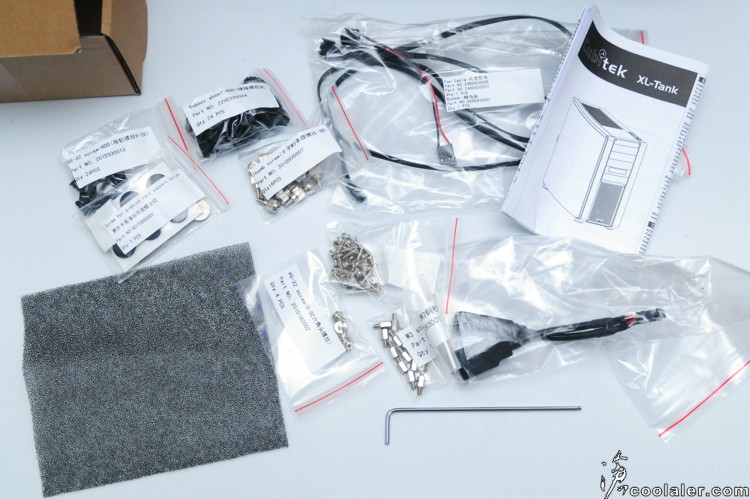

XL-Tank的配件相當豐富,螺絲及配件皆分門別類包裝並附上說明標籤。配件有濾網(電源風扇對應使用)、數種螺絲包、硬碟防震輪、六角扳手、USB轉接線、風扇電源接線、說明書...等。
![18.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/18.jpg)

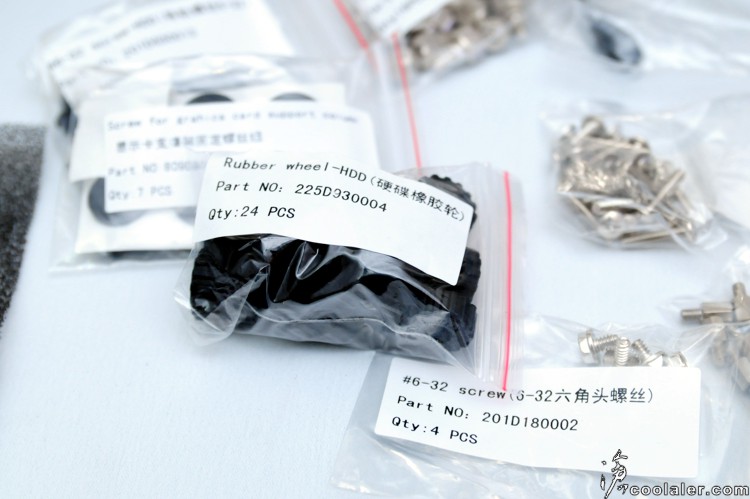

硬碟橡膠輪是用來安裝在於硬碟兩側,直接置入導軌中,橡膠材質可以防震。
![19.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/19.jpg)

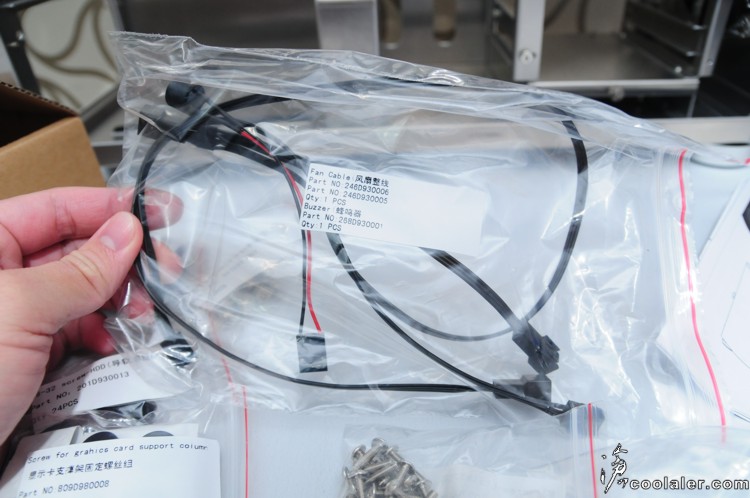

風扇電源接線,用來延長原本風扇的電源線。
![20.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/20.jpg)

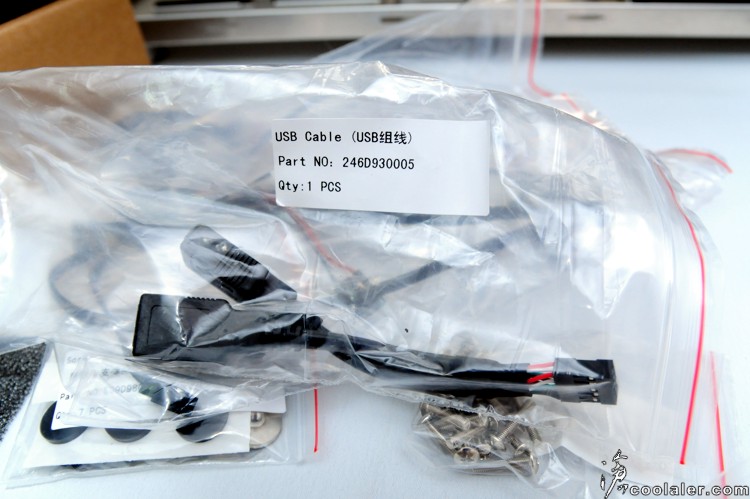

USB轉接線,面板上的兩組USB 3.0也可以轉接到主機板上的USB 2.0使用,如果沒有USB 3.0的介面也不用拉線到後面,算是一項貼心的配備。
![21.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/21.jpg)

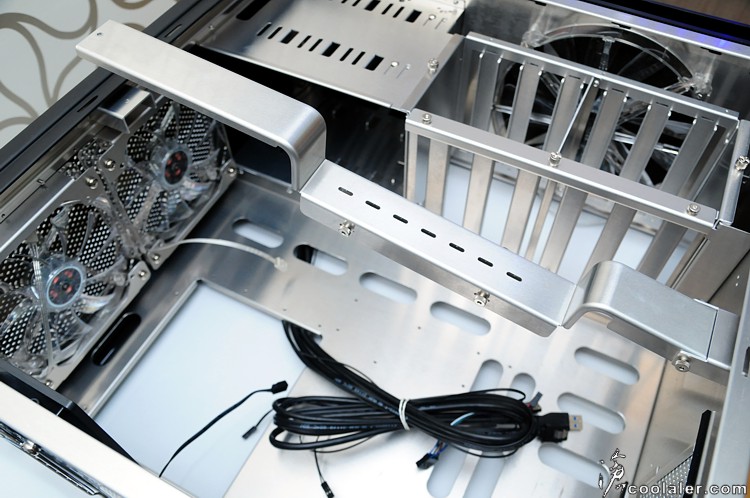

中間的橫桿是可以拆卸,既然要安裝還是拆下來比較妥當。
![22.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/22.jpg)

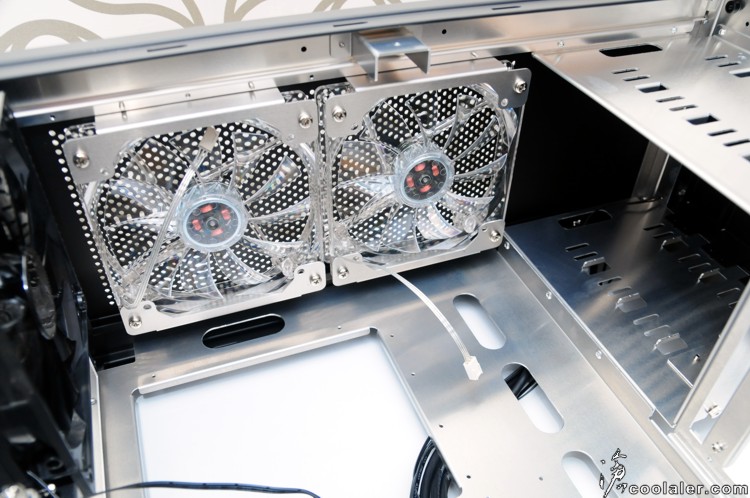

頂部的兩顆14公分風扇,鋁框罩著看起來頗有質感!
![23.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/23.jpg)

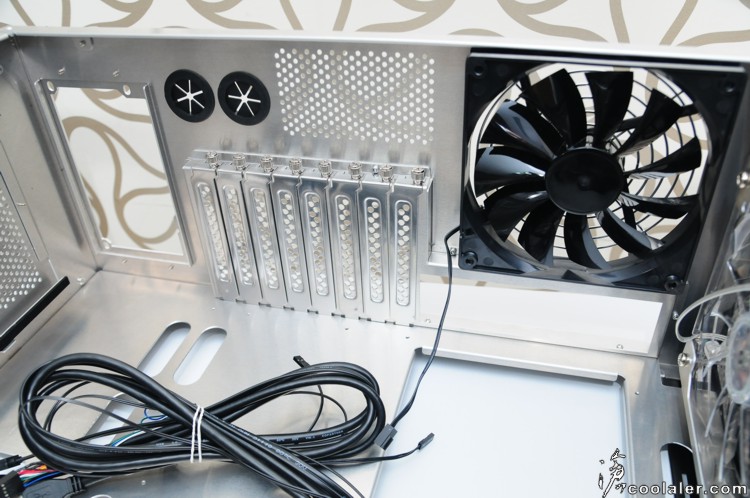

在IO上方的散熱風扇尺寸為14公分。擴充介面卡檔板固定是採用手轉螺絲。
![24.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/24.jpg)

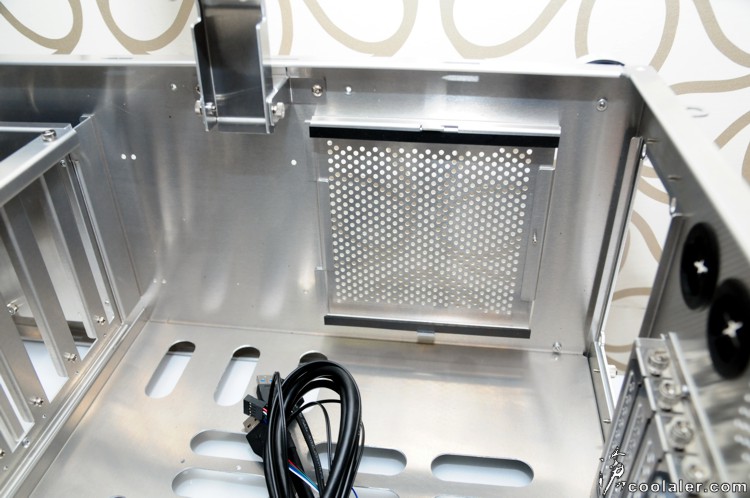

電源供應器安裝的部份底下有散熱孔。
![25.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/25.jpg)

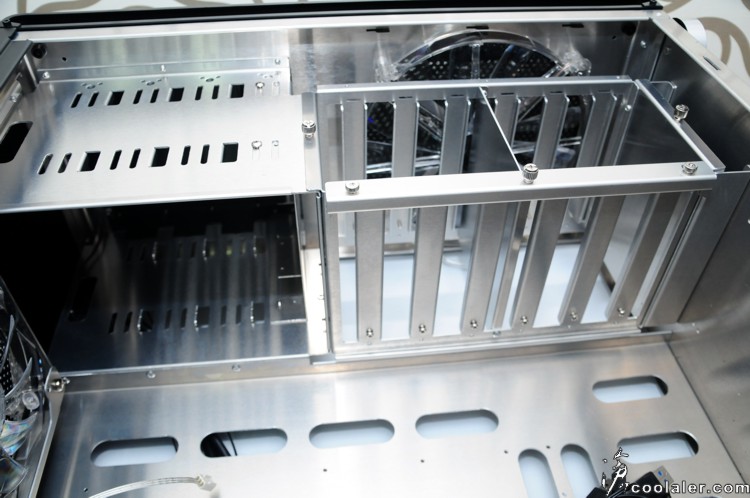

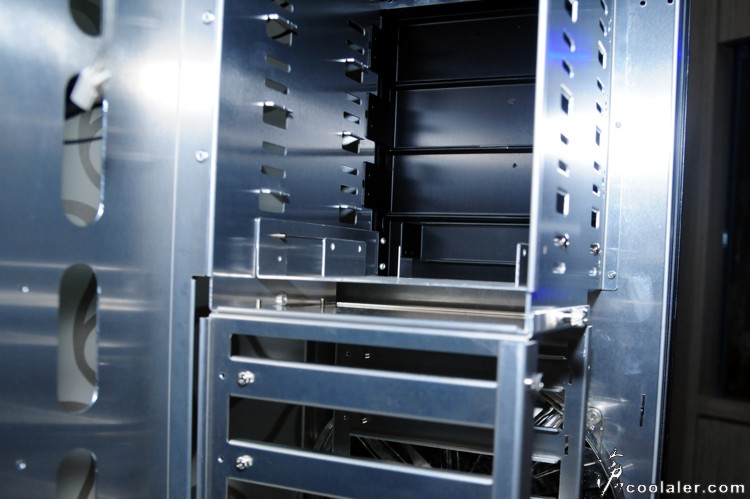

5.25吋及3.5吋的擴充槽。
![26.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/26.jpg)
5.25吋的擴充槽有4個,其中一個有轉接功能,可轉3.5吋也可以安裝2.5吋的SSD硬碟。
![27.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/27.jpg)

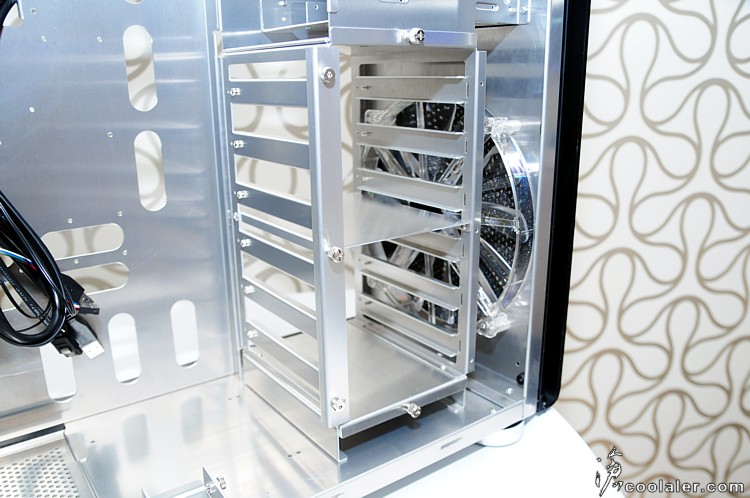

XL-Tank的硬碟架可以安裝3.5吋六顆。安裝採軌道式設計(下面會介紹)。
![28.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/28.jpg)

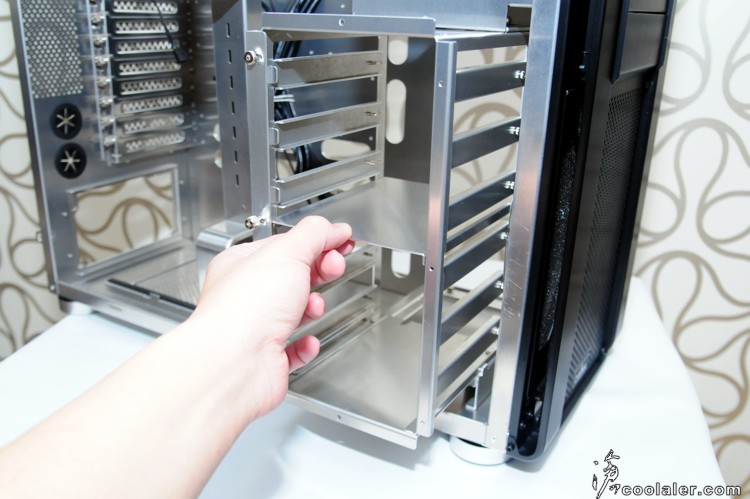

硬碟架是可以拆卸的。
![29.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/29.jpg)

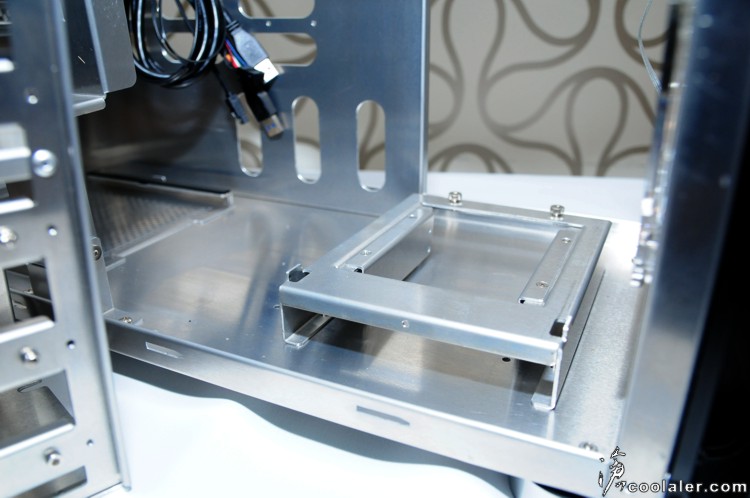

底部還可以再加裝一顆2.5吋的硬碟(SSD)。
![30.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/30.jpg)

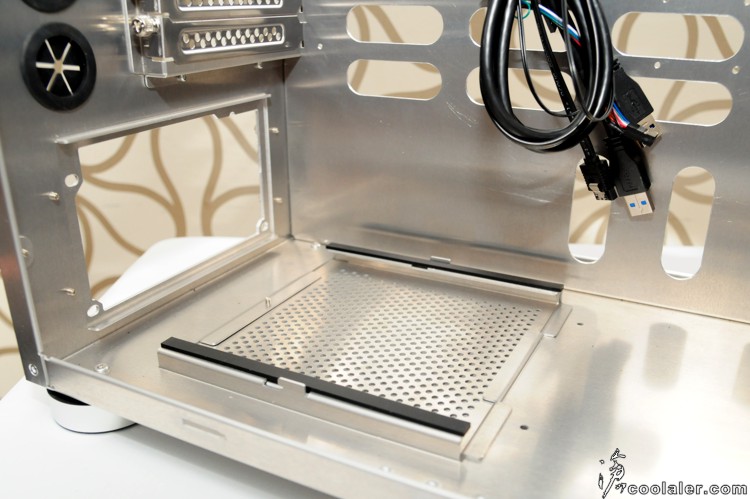

安裝電源供應器的底部有稍微架高且貼上了塑膠條,可減少共振噪音。
![31.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/31.jpg)

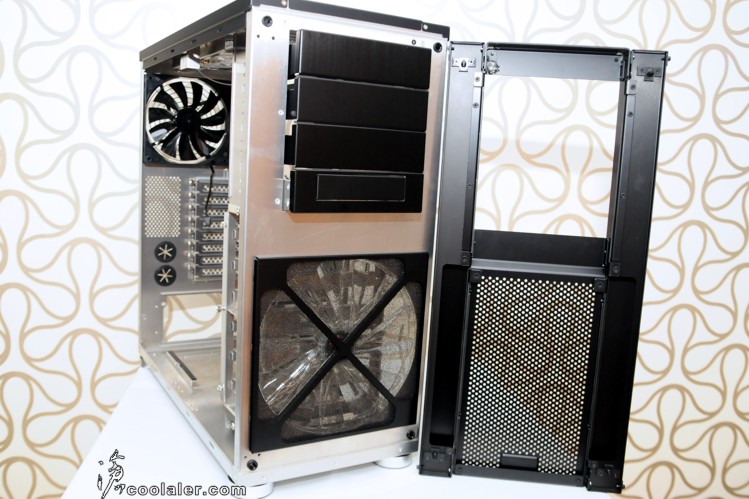

前面板的卡榫設計還不錯,拆卸不用很費力。
![32.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/32.jpg)

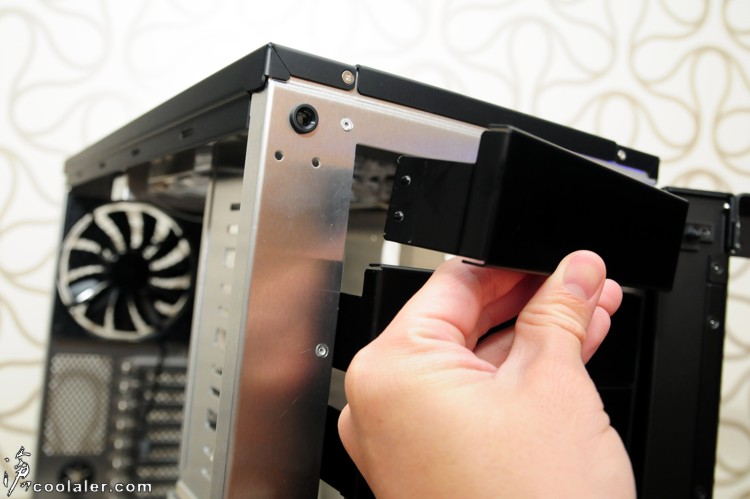

擴充裝置的檔板。
![33.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/33.jpg)

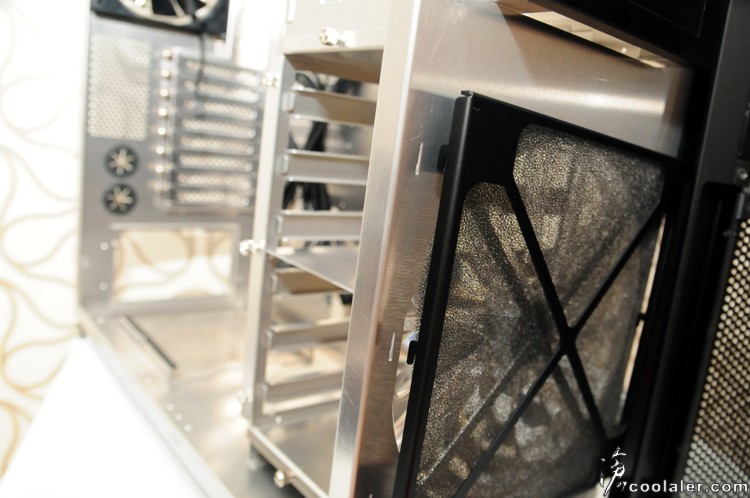

風扇的濾網模組也是可以拆下來清洗,外框的部份也是採用鋁製。
![34.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/34.jpg)

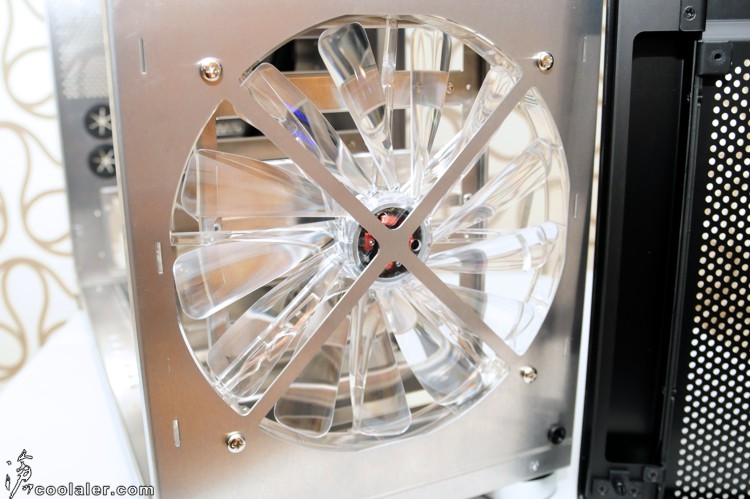

23公分的大風扇直接對硬碟模組散熱。
![35.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/35.jpg)

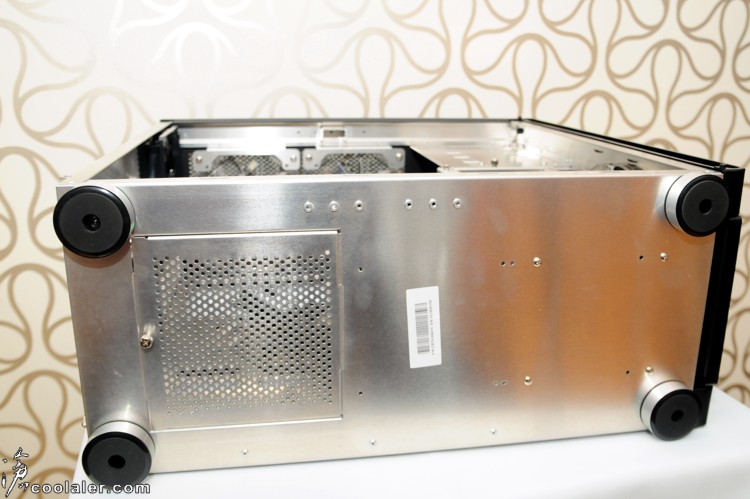

底部有四顆腳墊。
![36.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/36.jpg)

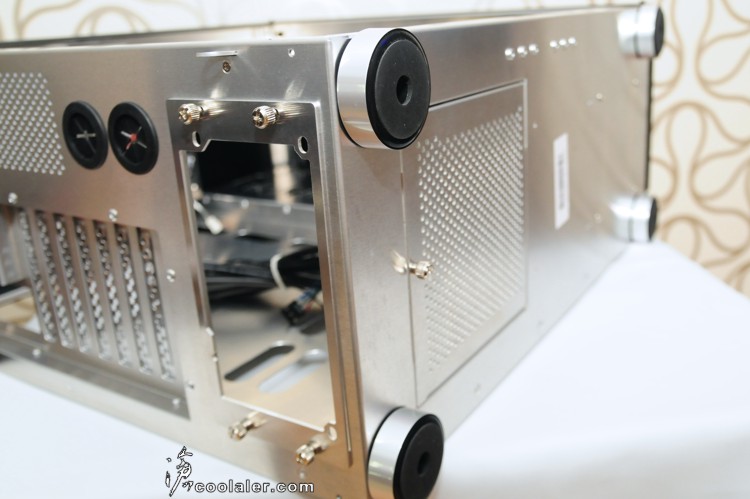

這腳墊看起來是音響的避震腳墊。
![37.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/37.jpg)
電源供應器風扇對應的散熱孔也可以拆下清潔,這部份可以墊濾棉。
![38.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/38.jpg)

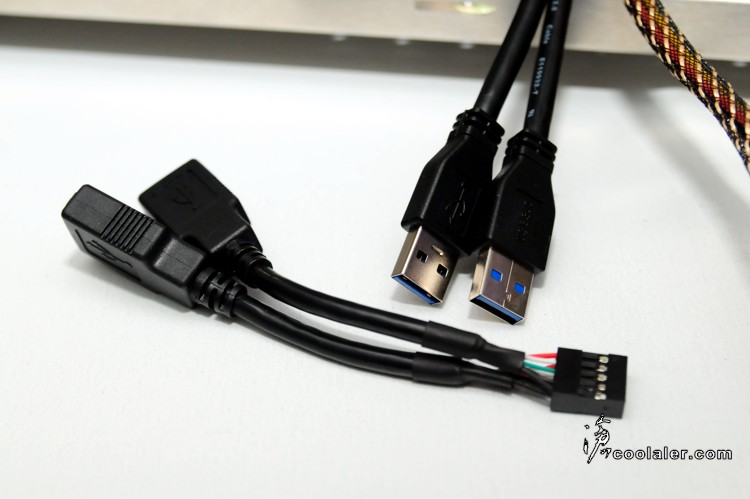

因為前面板的部份只有兩個USB插槽,且是3.0規格,所以主要還是使用延長的方式接主機板後面的插槽,若沒使用USB 3.0的玩家可以使用附贈的轉接工具,直接接到主機板上就不用再拉線到背後。
![39.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/39.jpg)

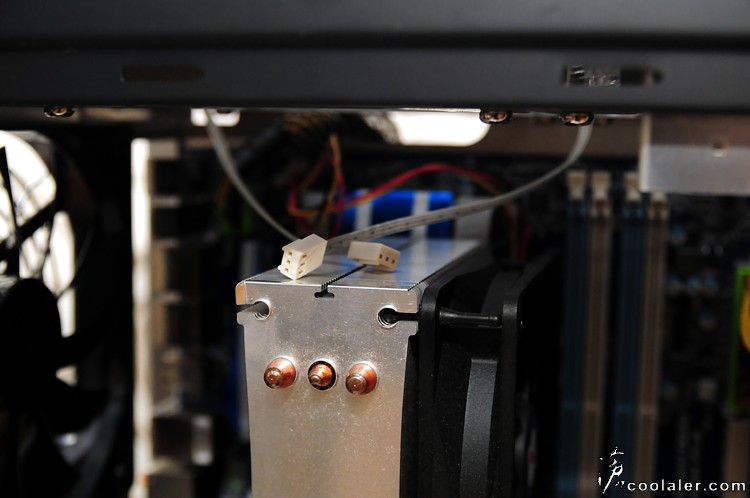

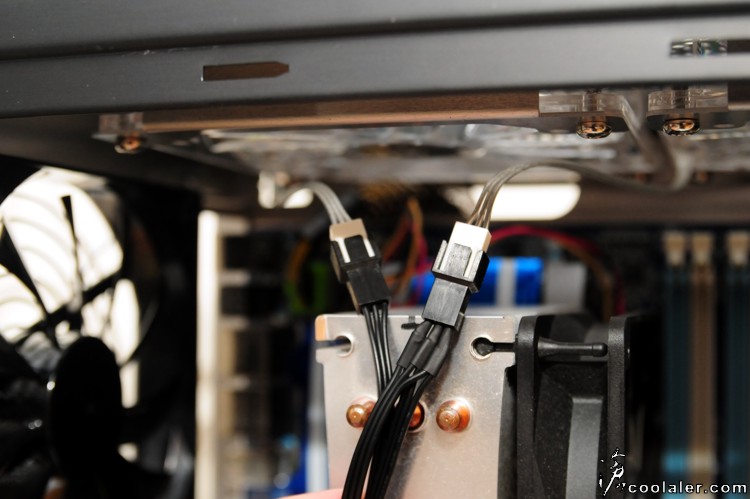

機殼上的風扇電源線都不長,如果插不到主機板上的插座可以使用附贈的延長線。
![40.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/40.jpg)
像這樣就解決了,長度也可以走背線。
![41.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/41.jpg)

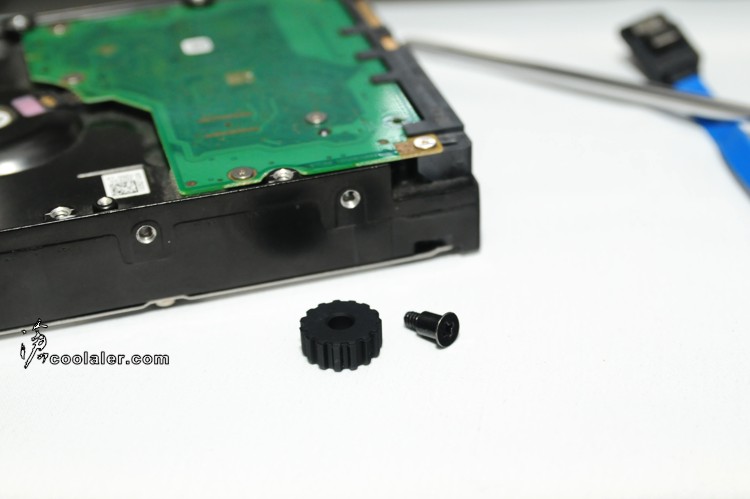

硬碟安裝的部份需鎖上橡膠輪,左右兩側各鎖兩個。
![42.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/42.jpg)

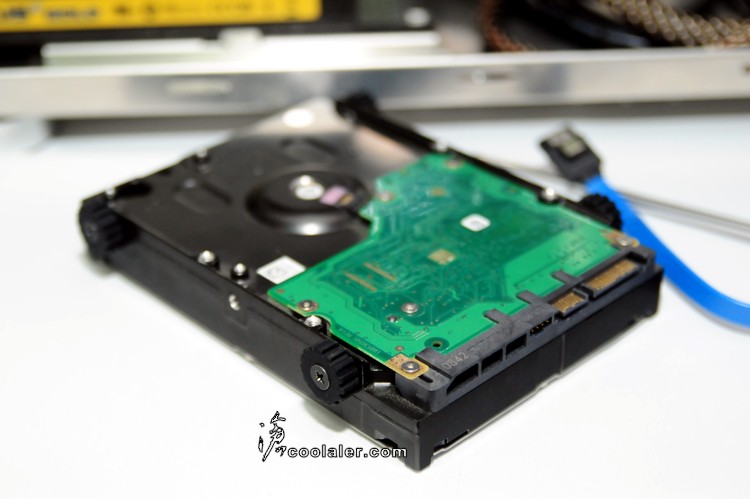

看起來就像是加了輪子的硬碟。
![43.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/43.jpg)

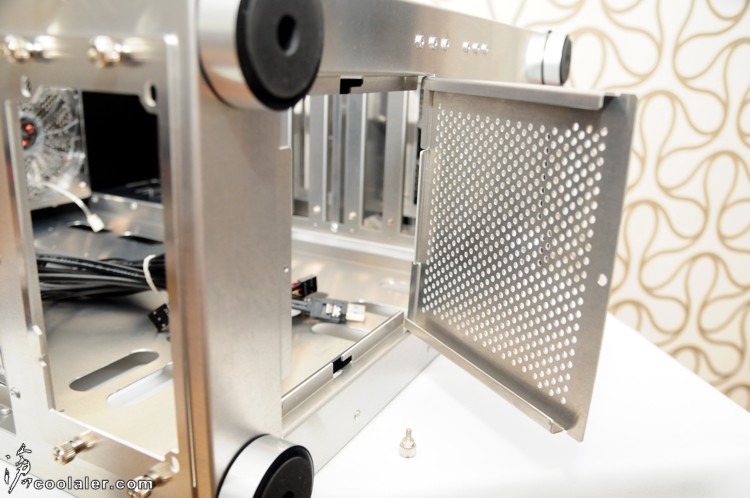

安裝好之後就可以置入硬碟架之中,不過在置入之前得先移動或拆下左邊這個檔片。
![44.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/44.jpg)

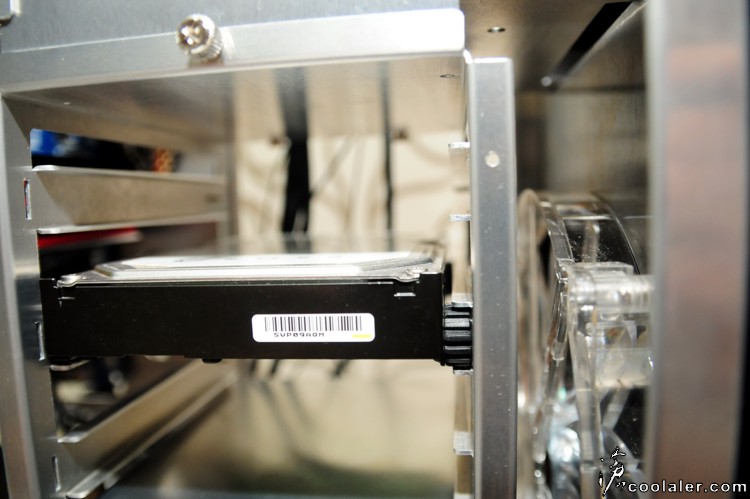

接著就是把硬碟滑入軌道中,硬碟裝的橡膠輪其實並不會轉動,但還好摩擦力並不大,可輕易安裝。
![45.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/45.jpg)

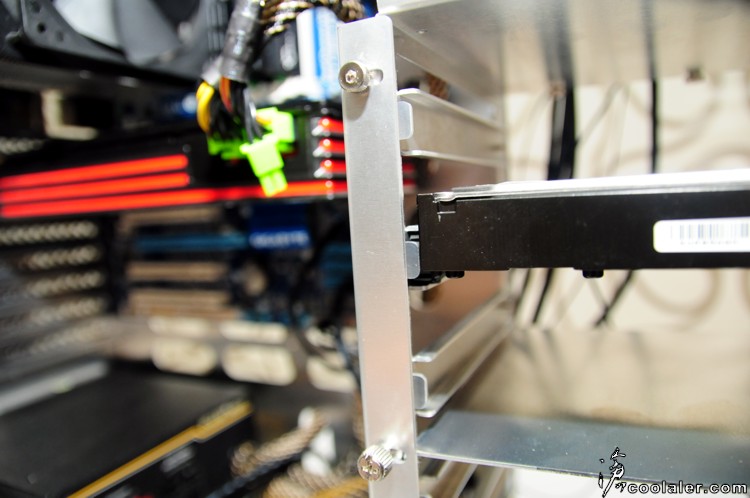

安裝好之後再把檔片固定即可。
![46.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/46.jpg)

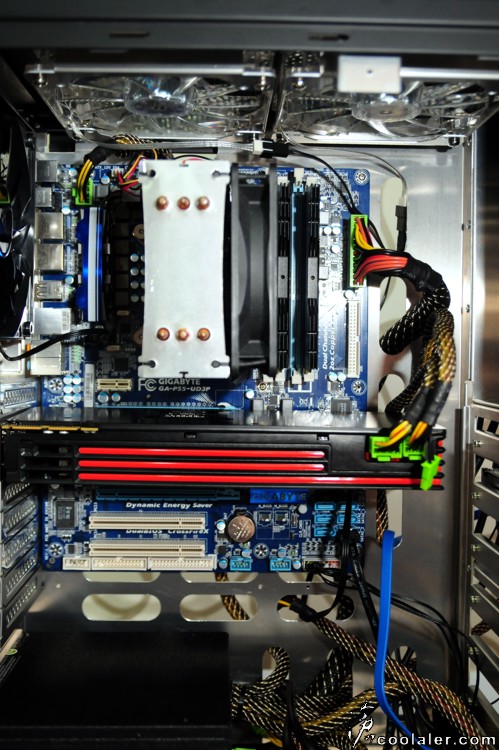

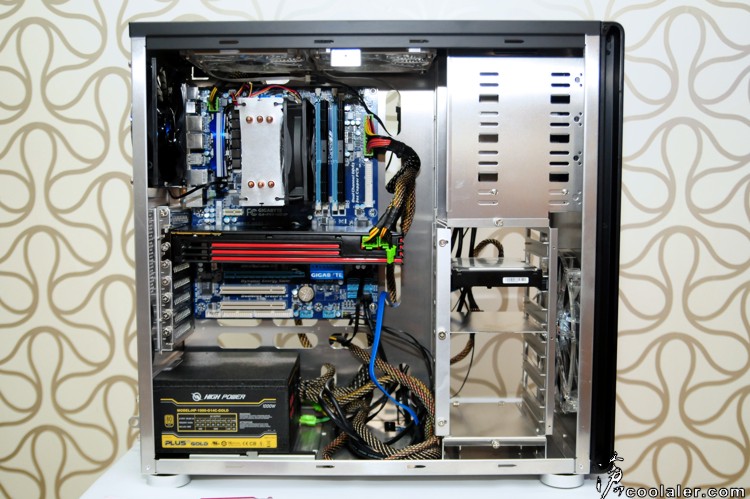

組裝完成!標準的ATX主機板加上HD6970大張的顯示卡,整體空間相當寬敞。
![47.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/47.jpg)
![50.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/50.jpg)

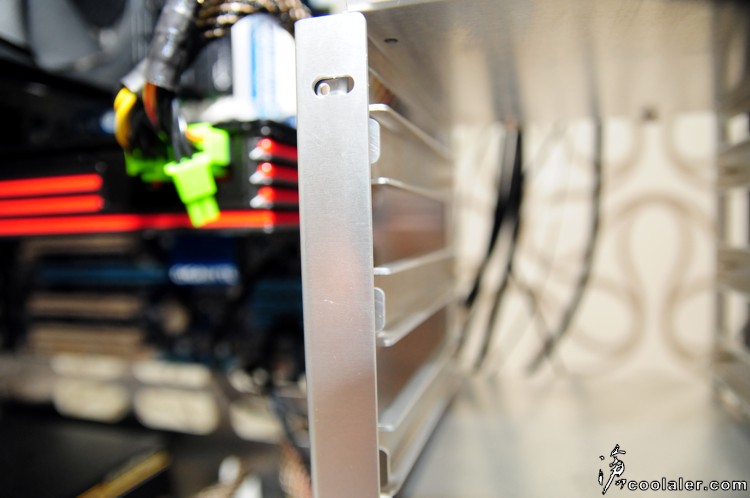

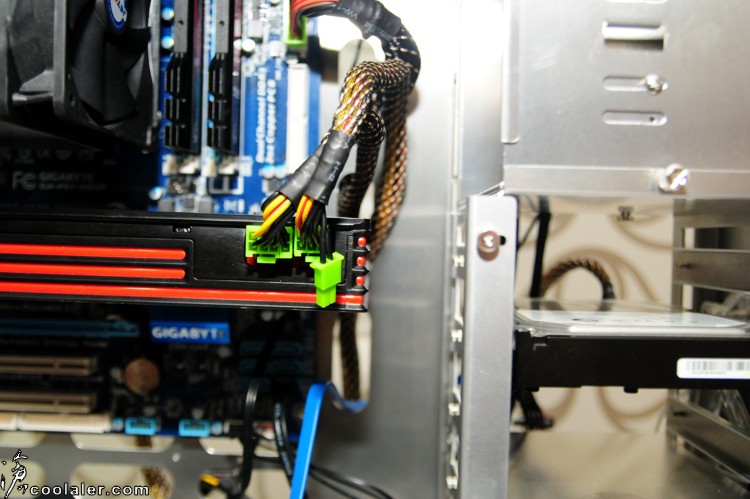

HD6970下去之後右側還有些許空間。最長可安裝31公分的顯卡。
![48.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/48.jpg)

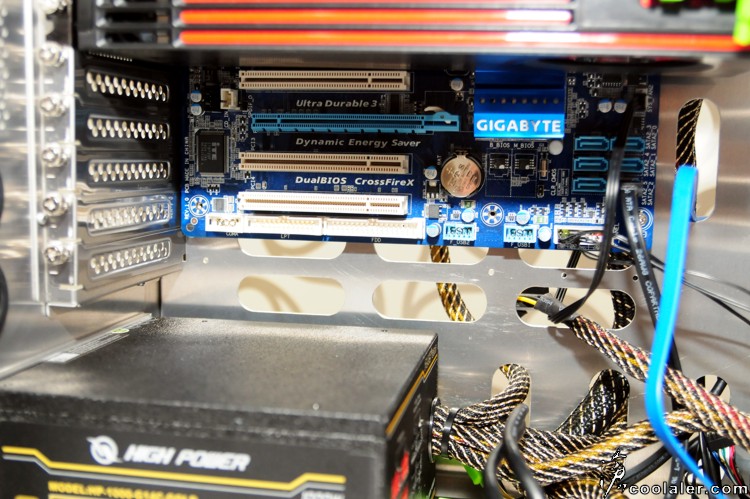

標準的ATX安裝之後也還有多餘的空間,XL-ATX也沒有問題,這應該也是取名為XL的關係。
![49.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/49.jpg)

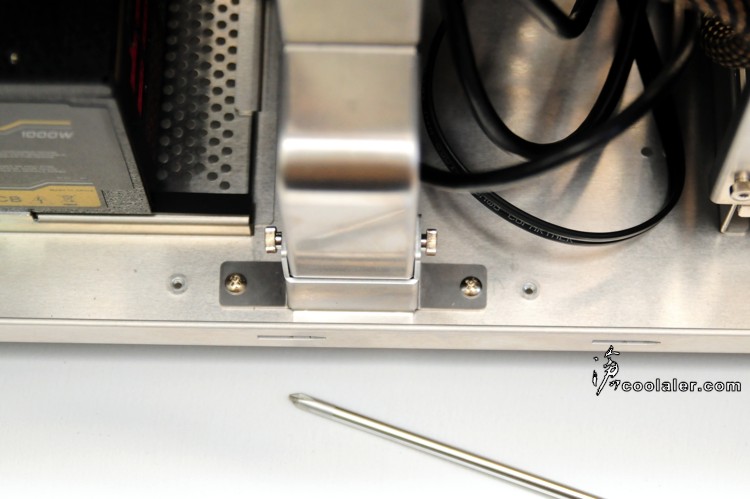

顯卡支撐架是可以依個人需求,調整左右移動。
![51.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/51.jpg)
顯卡的支承架是以螺絲的方式來調整距離。
![52.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/52.jpg)

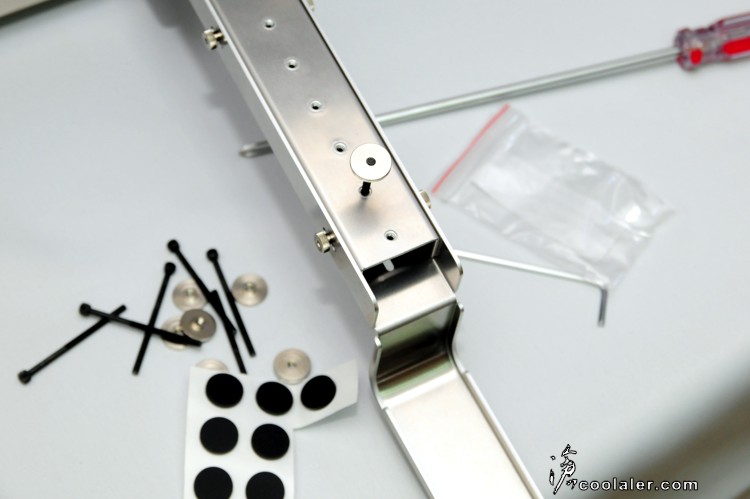

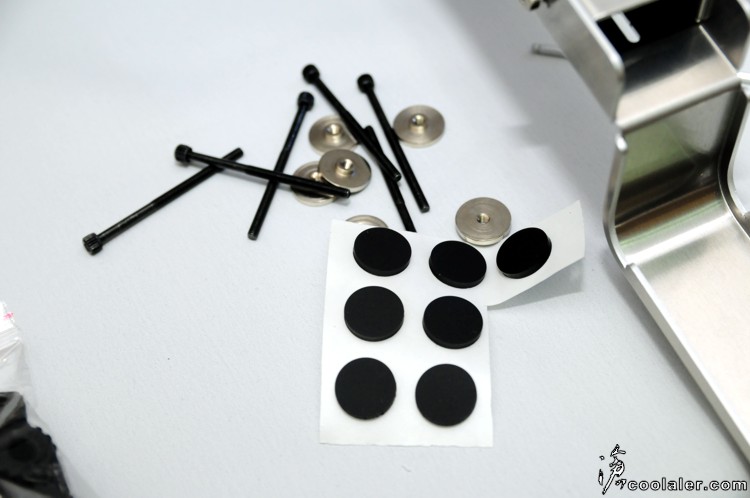

用來抵住顯卡的圓形扁柱及橡膠墊。
![53.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/53.jpg)

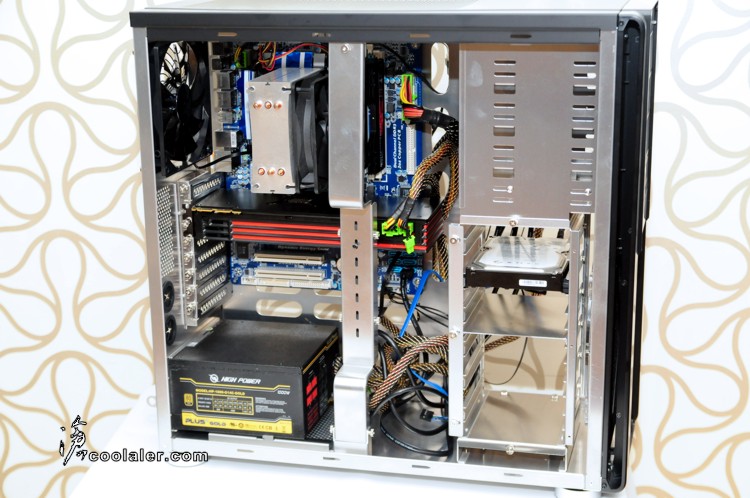

固定器有七個孔位可用。
![54.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/54.jpg)

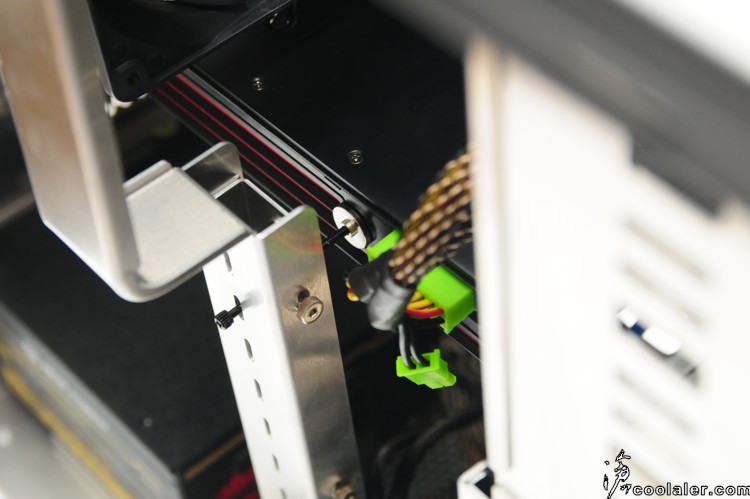

用來支撐固定住顯卡。
![55.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/55.jpg)

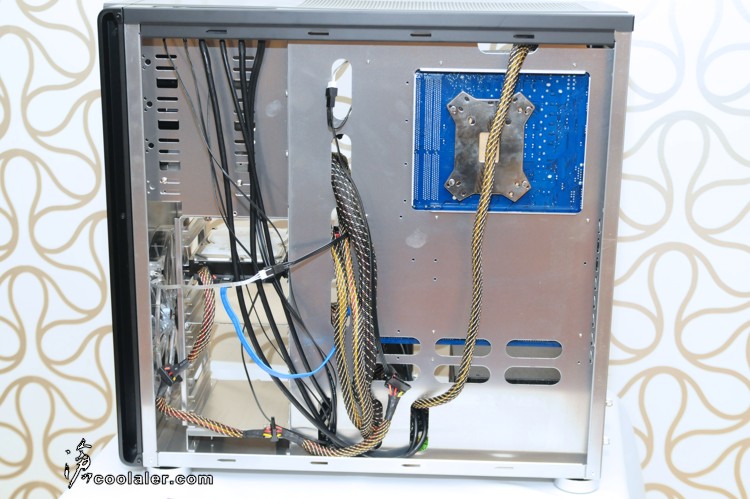

XL-Tank 的底板開孔相當多,走背線是絕對沒什麼問題。
![56.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/56.jpg)

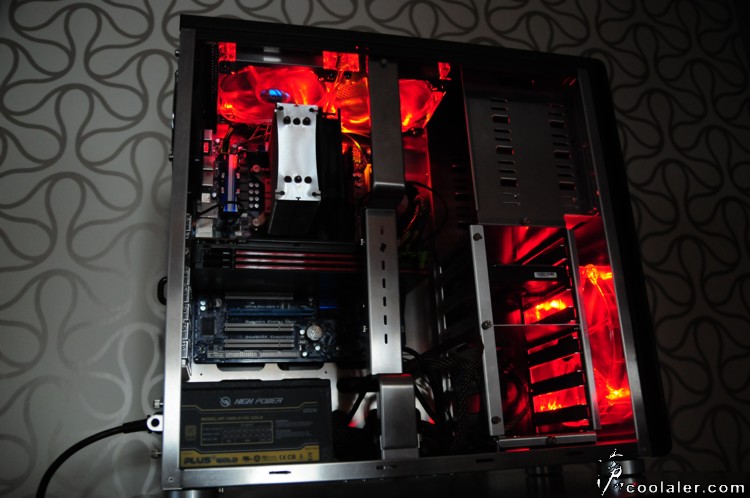

開機的時候頂部及前面板會有紅燈效果。
![57.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/57.jpg)

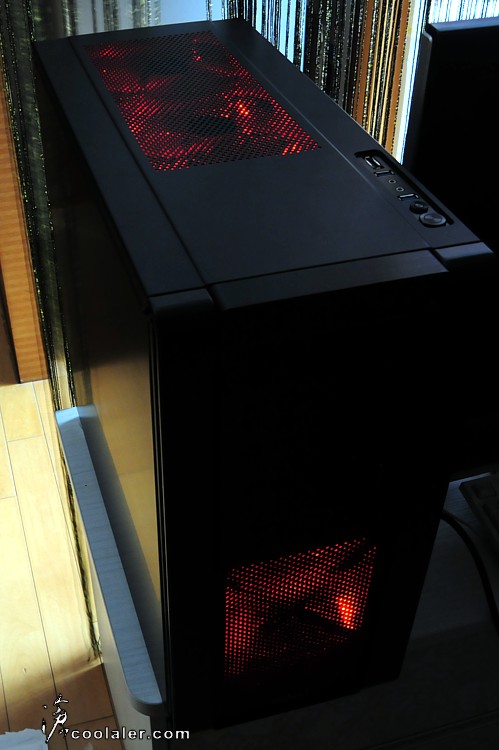

因為開孔算是密擠,所以透出來的光線其實並不會太亮,還不致於看起來刺眼。
![58.jpg](https://www.coolaler.com.tw/image/cubitek/xl-tank/58.jpg)
小結
XL-Tank在整體做工及密合度上有一定的水準,但修邊裁切的部份在某些小地方仍有些許的"割手"感,仍有進步空間,以外型來看,XL-Tank 採用全鋁材質且中規中矩,屬傳統經典風格,雖然比不上一些主題機殼來得花俏,但簡單也是一種美。內部空間比起一般的Mid Tower大一些,安裝自然順手,不過沒有免螺絲設計步驟可能會繁雜一些,當然若不是時常在拆拆裝裝,那倒不是什麼大問題。至於散熱的部份,前面板一個大風扇23公分加上後方及頂部三顆14公分,解熱效率絕對能符合大多數人的需求。
