ATI 58X0系列散熱器版本初探 均熱板散熱 Vs 熱導管散熱

[mmarlboroo]

話說這次58x0先開利市一拔頭籌也算是暫時返超

雖然5870效能上還比不過 GTX 295 不過ATI大概本來就沒打算超過295，應該是效能"接近"就算戰略成功了，畢竟5870還只能算單核心卡，而且價格也跟295有$100美金差距


效能測試已經不新鮮了，基本上公版卡各大廠家都一樣，因此比的也只是售後保固服務和卡的外觀貼紙而已

無疑5870的成功的背後還是有很多問題可以探討的，比如ATI的產量，畢竟現在的發貨量還是很頭痛的，各地都短缺，聽說NV的策略部包銷了TSMC80%的產能，ATI現在頭很大，效能好但只能看買不到的卡也不算成功。

另外小弟最近看到對岸的朋友有在討論關於5870散熱器版本的問題，這個發現令小弟覺得還蠻新鮮的，到底均熱板散熱(Vapor Chamber)是什麼概念呢？ 經過小弟搜尋了一下，原來 藍寶(AIB SAPPHIRE) 在 2007 年就已經首先在 HD 3870 ATOMIC，HD 4870 TOXIC 毒藥系列 等數款高階顯卡上採用。

因為我覺得這個題目還蠻值得討論的，今天小弟就班門弄斧一下，在這裡跟大家討論這個新散熱技術。

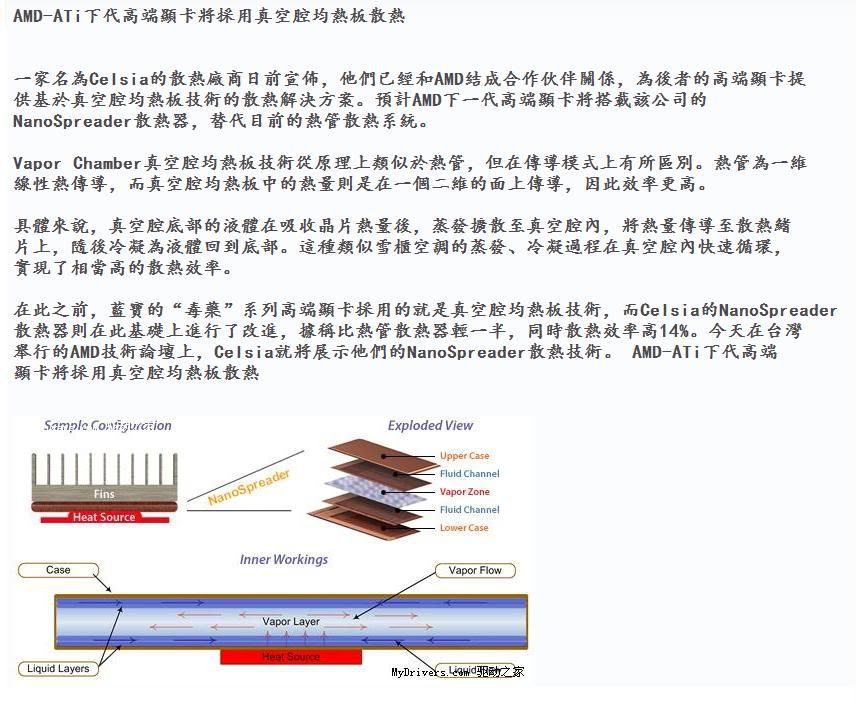

首先，我們需要知道的是 均熱板散熱 到底是什麼原理︰

對岸有人拆箱分屍的時候留意到了散熱器設計有不用

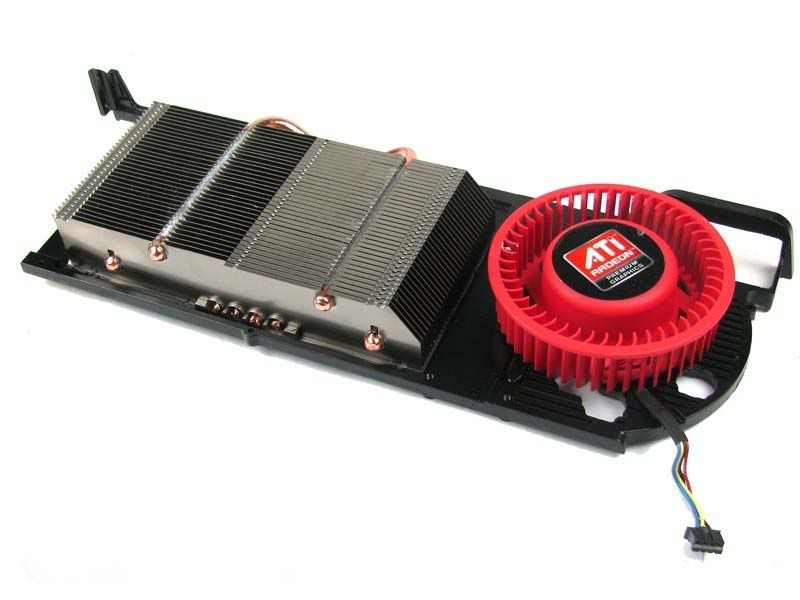

案例1:標準熱導管版本A
風扇下面有條金色壓扁狀熱導管

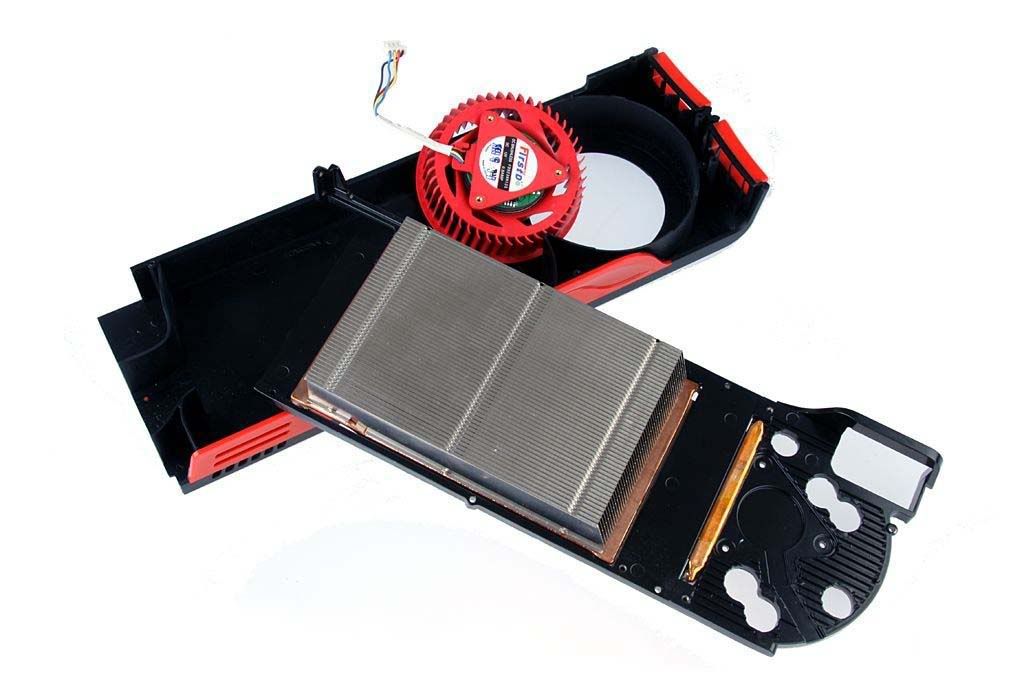

標準熱導管版本B
粗看跟版本A一樣，但仔細看，風扇下面原來也有壓扁狀導管，但塗成了黑色
(此圖來源︰對岸硬派網，泡泡網）

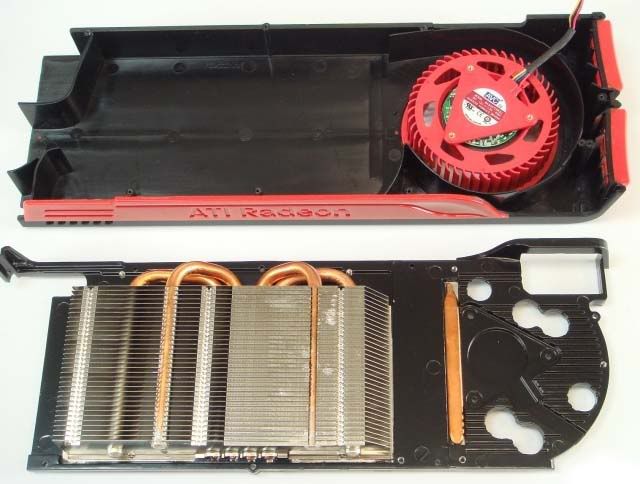

案例2:迷樣 之 均熱板散熱?
無熱導管，但風扇下面還是有壓扁狀導管。難道這就是 均熱板散熱 ?
(此圖來源︰對岸PCONLINE)

[FONT="楷体"]
"經由被動式散熱熱阻(Intel Code)測得，優於純銅底座散熱器，分別為5%與13%左右。"

摘取自"全國博碩論文資訊網"[/FONT]
http://etds.ncl.edu.tw/theabs/site/sh/detail_result.jsp?id=092TIT00621002





有人說圖例2上不是均熱版，有人說ATI的給媒體的測試版卡都是均熱版散熱，但零售版都是熱導管版，原因是要降低成本，萬惡的CD。以下，請行內人士出來釐清事實真相，或也歡迎大家來討論灌水



[電腦不能吃]

不太懂這種散熱技術@@
不過您應該是發錯區了



[kwjko]

實在很有趣的研究
靜待發展…



[Happypc]

這算是轉貼吧 ! ;)



[mmarlboroo]

這算是轉貼吧 ! ;)

我有注明圖片出處哦

其實我是想知道到底這次58x0的公版卡是哪種散熱而已

這邊應該有很多猛人會知道



[kq13kq13]

風扇全速時會比4870/4890還大聲嗎?



[reon749]

這不會是均版散熱 傳導介面不會是塑膠OK
我看起來均版散熱比較像是整個平面的熱導管技術而已
就把熱導管技術做成一片 當然還是有不大一樣的地方 當然成本相當高
如果現在市面上的5870用上均版散熱 那真的是沒必要再用熱導管 因為她整片本來就是熱導技術

就這樣而已 不用瞎猜是不是均版散熱了 基本上看起來就不是用均版



[S20814]

應該只是熱導管壓成板狀吧!下方吸熱上方排熱~

跟熱導管散熱方式很像,但是一定會比較快一些!

只是上面的鰭片也要能有所發揮功效才能提高效能!



[leo84086]

理解一下
應該是導管的一維技術改成二維
底作裡用均熱板散熱(二維結構)
加上利用導管快速帶離且分散廢熱
這應該是這結構得設計原理吧



[wayne711]

我有注明圖片出處哦

其實我是想知道到底這次58x0的公版卡是哪種散熱而已

這邊應該有很多猛人會知道

非個人原創文章不可以貼在測試區，要送至新品資訊區;x;
