ASUS ROG RYUJIN III 360 ARGB一體式 CPU水冷散熱器白色版開箱測試
前言:
ASUS ROG最近發表了第三代的 ASUS ROG RYUJIN 360 ARGB CPU水冷散熱器 WHITE EDITION ,ROG RYUJIN III 360 ARGB與第二代 ROG RYUJIN 360 ARGB相比,ROG RYUJIN III採用了擁有更安靜以及更高轉速的第 8代的 Asetek水冷馬達,在水冷頭方面 RYUJIN III除了由圓形底板改成面積更大的方型底板之外還加寬了水冷管徑,加厚了水冷散熱排之厚度,ROG RYUJIN III 360 ARGB雖然仍採用與 ROG RYUJIN II相同之全彩 3.5吋 LCD顯示器,但 ROG RYUJIN III ARGB之顯示器記憶空間卻比 ROG RYUJIN II增加了一倍,ROG RYUJIN III LCD顯示器因此可支援更清晰的 320 x 240動畫以及儲存更長的影片
滄者在最近也取得了 ASUS ROG RYUJIN III 360 ARGB CPU一體式水冷散熱器 WHITE EDITION Sample來為您做開箱展示,敬請持續關注
ROG RYUJIN III 360 ARGB功能介紹
1.ROG RYUJIN III 360 ARGB因為使用第 8代的 Asetek三相水冷馬達,這讓ROG RYUJIN III 360ARGB的馬達轉速不但比第 7代的 Asetek快而且還更安靜
2.ROG RYUJIN III 360 ARGB擁有比 ROG RYUJIN II更大的散熱底板,跟 ROG RYUJIN II相比,ROG RYUJIN III 360 ARGB的散熱底板接觸面積增加了 32%
3.ROG RYUJIN III 360 ARGB有著比 ROG RYUJIN II更厚的水冷排,跟 ROG RYUJIN II相比,ROG RYUJIN III 360 ARGB的水冷排比 ROG RYUJIN II厚了 3mm
4.ROG RYUJIN III 360 ARGB有著比 ROG RYUJIN II更大的水冷管管徑以及更長的管路,跟 ROG RYUJIN II 360相比,ROG RYUJIN III 360 ARGB的水冷管管路長達 400mm,比 ROG RYUJIN II 360長了 20mm,水冷管之管徑則從 ROG RYUJIN II的 5mm擴大到 ROG RYUJIN III 360 ARGB的 7mm
第 8代的 Asetek三相水冷馬達分解圖
第 8代 Asetek Pump採用 3相馬達以達到更大的水流和更安靜的運作,由於使用了更大的散熱板,更適合在最新的 Intel和 AMD處理器使用
3.5" Full Color LCD介紹
ROG RYUJIN III 360 ARGB內建的 3.5" Full Color LCD顯示器可以顯示系統的相關信息,例如溫度、風扇速度和自定義圖片,同時它還支援 ASUS Aura Sync燈效,可以與其他兼容的硬體設備同步照明效果
嵌入式 VRM風扇
ROG RYUJIN III 360 ARGB還內置了 6cm嵌入式 VRM風扇,能有效的改善 VRM區域之散熱,,最高轉速可至 5100 RPM,並將 VRM溫度降低最多達 35°C
ROG RYUJIN III 360 ARGB之風扇控制
使用 ROG軟體可以控制 ROG RYUJIN III 360 ARGB Pump和嵌入式風扇的速度,熟悉 FanXpert的使用者應該能立即上手
AIDA64 Extreme
購買 ROG RYUJIN III ARGB還隨附 AIDA 64 Extreme一年之使用權,其資料可以即時回送到散熱器的 LCD顯示器上,讓您可以得知更多系統狀態的資訊

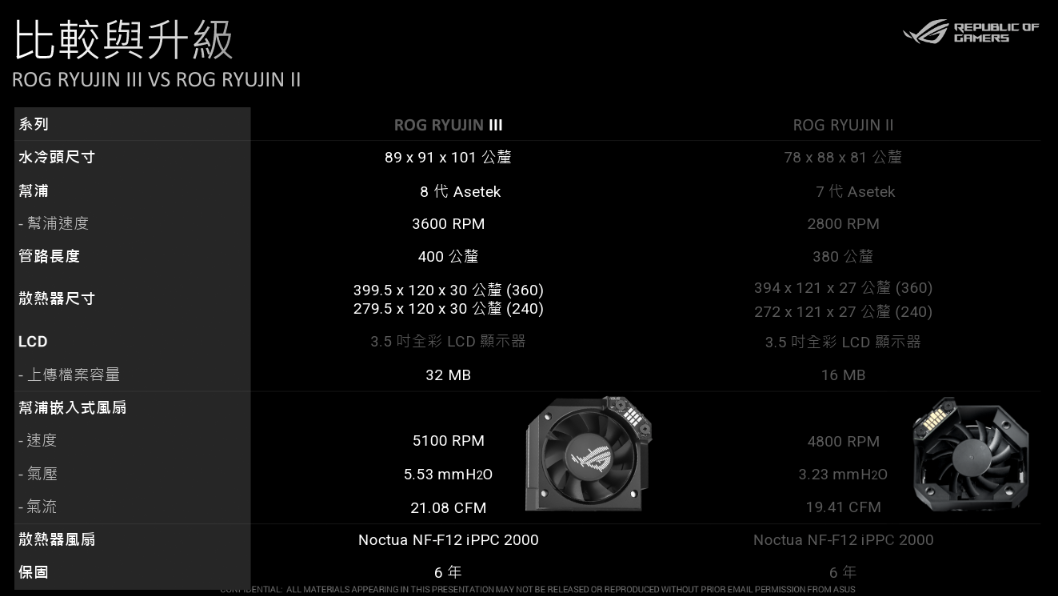

ROG RYUJIN III VS ROG RYUJIN II
ROG RYUJIN III 360技術規格
水冷頭
Water block dimention:
89 x 91 x 101 mm
Block Material (CPU Plate):
銅
Embedded FAN:
有
- Speed:
5100 RPM +/- 10%
- Air Pressure:
5.53 mmH2O
- Air Flow:
21.08 CFM
Pump
Pump Solution:
8th gen Asetek pump
Motor Speed:
800 - 3600 +/- 10% RPM
散熱器
Radiator Dimension:
399.5 x 120 x 30 mm
Radiator Material:
鋁
Tube:
加護套橡膠管
Tube Length:
400 mm
風扇
- Size:
3 x Fan Slots (120mm)
- Dimension:
120 x 120 x 25mm
- Speed:
450 - 2000 RPM +/- 10%
- Static Pressure:
3.94 mmH2O
- Air Flow:
71.6 CFM / 121.8 m3h
- Noise:
29.7 dB(A)
- Control Mode:
PWM/DC
特殊功能
Display:
3.5" Full Color LCD
相容
Intel: LGA 1700, 1200, 115x
AMD: AM5,AM4
包裝內容
1 x Liquid Cooler (pre-applied thermal compound)
3 x 120 mm Radiator Fan
1 x 螺絲和支架配件包
快速入門指南
1 x ROG 貼紙
1 x ROG cable organizer
保固
6 年
ASUS ROG RYUJIN III 360一體式 CPU水冷散熱器 WHITE EDITION開箱照
彩盒正面
⇧ASUS ROG RYUJIN III 360 ARGB White Edition是一款高性能的 CPU水冷散熱器,適用於桌上型電腦
彩盒背面
⇧ASUS ROG RYUJIN III 360 ARGB White Edition,它採用一體式設計,包括一個 360mm的鋁質散熱器,三個 120mm的風扇和一個水泵。該散熱器具有白色的外觀,帶有 ARGB照明效果,可以根據您的喜好調整顏色和效果
掀開盒蓋露出 ASUS ROG RYUJIN III 360 ARGB本體及各式配件
包裝內容
1 x 液體冷卻器(預塗導熱膏)
3 x 120mm散熱器風扇
1 x ARGB輸入線
1 x 螺絲和支架配件包
1 x 快速入門指南
1 x ROG 貼紙
1 x ROG 風扇控制器 3M安裝膠帶

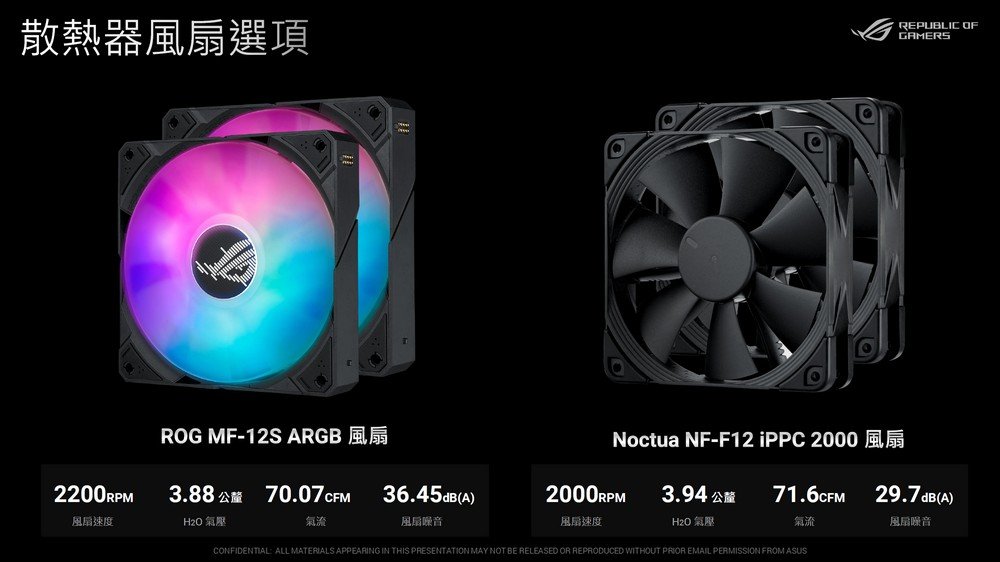

接著取出 ROG MF 12S ARGB磁吸風扇拍照,為了提升散熱效能,RYUJIN III 360 ARGB使用了 3具新版的 ROG MF-12S ARGB風扇,配備磁性連接器,可輕鬆菊花鏈式連接,方便操作,ROG MF 12S ARGB風扇並顧及了靜壓、高氣流和低噪音之間的均衡,可確保所有類型工作負載的最佳散熱效能,ROG MF 12S ARGB風扇並可自訂的 ARGB燈光效果,能增添您獨有的視覺風格
⇧磁吸風扇正面
使用附件中的風扇連接線將三顆 ROG MF 12S ARGB風扇串接至一組連接線上,即可同時控制轉速與 RGB燈效,以提供強勁氣流與最小雜音,ASUS表示當風扇轉速在 2200RPM時,風壓及流量分別為 3.88mmH2O 及 70.07cfm airflow,而工作噪音維持在 36.45dB(A) ,在提高效能之餘仍能維持寧靜的工作品質以及提供了額外的美觀效果
⇧磁吸風扇背面
接著取出 ASUS ROG RYUJIN III 360 ARGB一體式 CPU水冷散熱器 WHITE EDITION本體拍照 ASUS ROG RYUJIN III 360 ARGB WHITE EDITION水冷頭正面有著 3.5" Full Color LCD與 Republic of Gamers字樣,ASUS ROG RYUJIN III 360 ARGB WHITE EDITION採用強化套管,並配備了 400mm長的水冷管,使您在安裝和佈線更加容易,水冷管長度增加到並以編織網包裹,在不影響到水流之下以提供最大的屈曲力,同時具有可降低液體蒸發率,以及強化抗水汽及水侵蝕之效果水冷管則由印有 ROG紋路的魔鬼氈固定住,水冷頭尺寸則為 89 x 91 x 101mm,水冷頭側面有著 ROG 造型的散熱開孔
鑲崁著保護蓋的水冷排
ROG RYUJIN III 360 ARGB水冷頭採用銅材質,並採用第 8代 Asetek Pump,在內部則有階梯式水道設計,增加散熱以及引導水流,水冷排的部分採用 12道水路,採用高密度的單波散熱器鰭片,另外在水管外部採用編織網包覆,有效杜絕水冷液蒸發,並加速水冷液循環
水冷排的另一面也鑲崁著泡殼保護蓋,保護著 12道水路的水冷排與散熱鰭片
12道微水道單波浪鰭片
水冷排與水冷管連接頭特寫
在水冷排側面則有壓印著 ROG徽標彰顯其高端遊戲風格(囧...看了好久)
⇧RYUJIN III 360 ARGB White Edtion的鋁製水冷排厚度比上一代厚了 3mm,使得整體尺寸來到了 399.5 x 120 x 30mm
進出水冷管則由 ROG專用束線魔鬼氈固定
水冷管中間的 PWM 4pin連接線能為 Pump供電,USB 2.0傳輸線則為傳輸 Anime Matrix LED訊號所用
⇧RYUJIN III 360 ARGB WHITE EDITION水冷頭外殼採鏤空設計以方便氣流的進入,下圖是水冷頭的背立面也是水冷管連接處的立面,在安裝水冷頭到 CPU上時,這一面背立面必須朝向 CPU插槽下方的方向
從水冷頭的右立面則可清楚見到外殼上鏤空造型的敗家之眼
⇧在右立面的外殼下方正好是 PWM的位置,透過向下的透空,提供了內置風扇吹往 PWM的空間
在水冷頭外殼的右立面同樣也能見到鏤空造型的敗家之眼
⇧在右立面的外殼下方同樣是 PWM的位置,透過向下的透空,提供了內置風扇吹往 PWM的空間
RYUJIN III 360 ARGB WHITE EDITION水冷頭外殼的正立面特寫,則可見到鏤空的 ROG字體
⇧在正立面的外殼下方正好是 PWM的位置,透過向下透空的造型提供了內置風扇吹向 PWM的空間
3.5" Full Color LCD
ASUS ROG RYUJIN III 360 ARGB擁有業內最大 3.5" Full Color LCD
3.5" Full Color LCD提供了更多的控制和監視選項,並增加了系統的個性化和視覺吸引力,這使得使用者能夠更好地管理他們的系統,提高性能並增強使用
3.5" Full Color LCD的優點
1.LCD顯示屏可以顯示系統的各種信息,如 CPU溫度、風扇速度、電壓等。這使得使用者能夠即時監控他們的系統狀態,並及時作出調整,以確保最佳性能和穩定性
2.自定義圖像和動畫:ROG RYUJIN III 360 ARGB的 LCD顯示屏支持自定義圖像和動畫。使用者可以將自己的圖像或LOGO上傳到顯示屏,使其與系統風格相匹配,或者創建一些有趣的動畫效果來增加系統的視覺吸引力
3.實用的快捷方式和警示:使用者可以在 LCD顯示器上設置快捷方式和警示。這意味著他們可以在顯示器上添加一些常用的應用程序快捷方式,以便快速訪問,同時也可以設置警示以提醒他們關注特定的系統參數
4.充當第二顯示器:LCD顯示器可以作為系統的第二顯示器使用。這對於多任務操作或多螢幕設置的用戶來說非常有用,他們可以在液冷散熱器上顯示其他應用程式、監視系統資源使用情況或顯示其他有用的信息
⇧整體而言,ASUS ROG RYUJIN III 360 ARGB的 3.5英寸全彩LCD顯示器提供了更多的控制和監視選項,並增加了系統的個性化和視覺吸引力,這使得使用者能夠更好地管理他們的系統,提高性能並增強使用
水冷頭外殼內部特寫
取下外殼後直接露出內置的 PWM散熱風扇
⇧Pump Embedded Fan為 50mm風扇,轉速 4800RPM及最高 3.23mmH2O 及 19.41CFM風壓,並有 Silent,、Standard,、Turbo、FullSpeed四段功能可供設定
取下外殼後的水冷頭右正立面特寫 (面向主機板 上方 PWM)
從水冷頭下方的凹槽可以清楚的看見內置風扇
水冷頭下方的凹槽能輕易地將散熱氣流吹向主機板上方 PWM
下圖則為右立面(面向主機板右邊 PWM)水冷頭下方凹槽特寫
水冷頭的背面則為進出水管的連接面
依慣例水冷頭上已經預塗似口香糖的一次性散熱膠,但對於經常拆裝的使用者還需補塗散熱膏
水冷頭的 4Pin電源線與 USB線接頭
磁吸風扇左側面下方有提供菊鏈風扇連接線之磁吸母接頭,右側上方則設有磁鐵
配件中有兩條菊鏈磁吸風扇連接線,一條為公磁吸接頭,一條為母磁吸接頭
而在磁吸風扇的兩側則各擁有一個公磁吸接頭與一個母磁吸接頭
將擁有公磁吸接頭的菊鏈磁吸風扇連接線連接上風扇之母接頭(不要接錯)
而在磁吸風扇的另一側也就是右側面下方亦有一處磁吸風扇連接線之磁吸公接頭,右側上方則有設有磁鐵
將擁有母磁吸接頭的菊鏈磁吸風扇連接線連接上風扇之公接頭(不要接錯)
菊鏈磁吸風扇連接線另一端為 3-1 ARGB接頭與風扇供電插頭
測試平台
CPU: Intel Core i9-13900KS
CPU Cooler:ASUS ROG RYUJIN III 360 ARGB WHITE EDITION
MB: ASUS ROG MAXIMUS Z790 EXTREME
VGA:RX7600
SSD:Kingston FURY Renegade 2TB PCIe 4.0 NVMe M.2 SSD
RAM:G.SKILL Trident Z5 RGB DDR5-7600 CL36-46-46-125 1.40V 32GB (2x16GB) Intel XMP
PSU:GIGABYTE P850GM
Monitor:ASUS ROG STRIX XG32UQ HDMI 2.1 4K 160Hz電競螢幕
OS:Windows11 pro 64-bit 22621.382
電源計畫:High Performance
Temperature :Room Temp. 27°C
RYUJIN III 360 ARGB組裝
組裝前記得取下水冷散熱排上的塑膠保護罩
卸下的保護蓋的水冷排特寫
然後將三具磁吸 ROG MF-12S ARGB風扇(B)串接
三具磁吸風扇完成串接的示意照片(但要注意公或母磁吸接頭的風扇連接線只能接上任意一條)
⇧在 ROG RYUJIN II 時代風扇與馬達轉速必須透過一組由 SATA供電之風扇控制盒,在 RYUJIN III則直接以菊鏈磁吸風扇連接線將風扇串接即可由 Armory Crate控制轉速與 RGB燈效
鎖上風扇螺絲(G)
將三具磁吸風扇鎖在水冷排上
Intel平台扣具安裝步驟

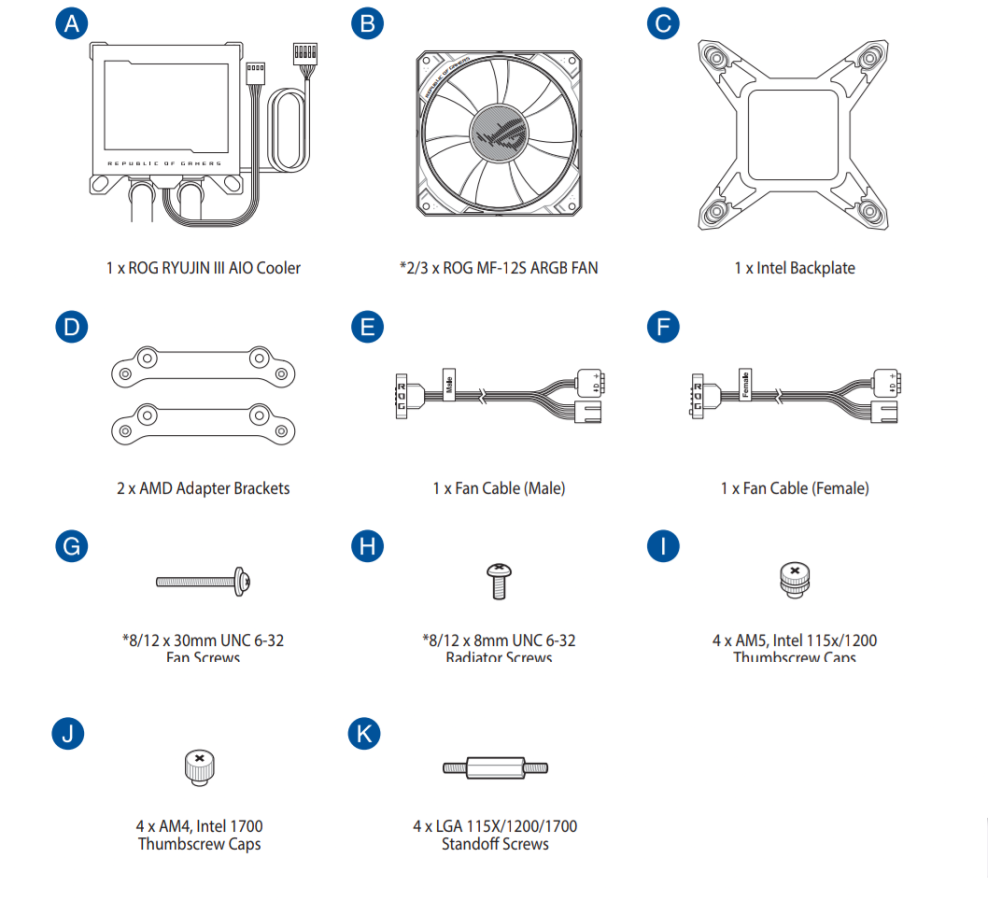

找出 ROG RYUJIN III 360的 Intel扣具配件,包括通用之塑料背板(C),、4根 Intel支撐螺絲(K)及一條 1對 3風扇連接線
將通用之塑料背板(C)安裝至主機板的安裝孔上並調整好底板螺絲座到 LGA1700孔位的位置
將主機板翻至正面,將四根 Intel支撐柱螺絲(K)鎖在塑料背板的四個鎖孔上
安裝水冷頭(A)
為了能正確的讓水冷頭內置的散熱風扇吹往 PWM,在安裝水冷頭時要注意水冷頭的安裝方向,在安裝時,水冷頭進出水管的這一面應該朝向 CPU Socket的下方方向安裝,這樣水冷頭下方的透空造型才會面向 PWM方向,接著將水冷頭平整的放在 CPU上,然後再鎖上 Intel配件中的四個固定螺絲(J)
在鎖上水冷頭之前請先試裝,並檢查散熱膏的密合狀況以確認水冷頭之安裝是否密合,試裝後請記得再為 CPU補足散熱膏
水冷頭之固定螺絲有 2種,一種固定螺絲中間中間有一條凹痕是為 AM5/LGA1200(I)所用,另外一種沒有凹痕的固定螺絲則是 AM5/LGA1700(J)所用,注意固定螺絲不能鎖的過緊,鎖得過緊將會造成固定螺絲咬死支撐柱螺絲而導致無法卸下固定螺絲的窘境
水冷頭完成安裝
固定螺絲特寫
AMD平台請參照下方圖示進行安裝
AM5及 AM4安裝步驟
首先將主機板上的散熱器固定卡榫拆下
接著換上 AMD安裝支架(A)
接著將水冷頭(A)平整的裝上並使用 AM5配件中的固定螺絲(I)固定
固定螺絲(I)
若是 AM4平台則請使用 AM4配件中的固定螺絲(J)固定
AM5完成安裝
當安裝於機殼上時請按照孔位鎖上風扇螺絲(H)

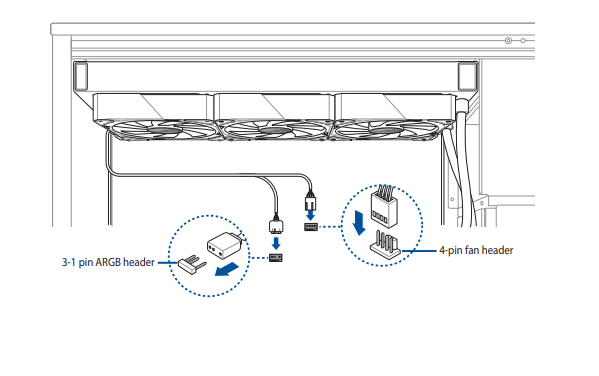

並將風扇排線接到風扇上( (E) 與 (F) 不得同時使用)
然後將風扇排線接在主機板上
準備開機
將水冷頭(A)均勻地所在主機板後在開機前請先檢查而水冷頭 4pin連接線是否正確地連接在主機板的 Pump或 AIO FAN插座上,而冷排風扇請連接於 CPU FAN插座
用來傳輸 RGB訊號的 USB 9pin連接線也要記得安裝於主機板的 USB插座上
開機後先於 BIOS中之 Monitor選單將 CPU Fan Speed設為 Ignore,之後透過 Armory Crate之軟體除了可以對水冷頭的 Pump與風扇轉速做操控之外,在顯示頁面中還可以設定 LCD顯示動畫,靜態圖片及時間,而且最多可以設定 5種畫面並進行自動切換,同時 Armory Crate之軟體也提供支援 GIF與 JPG檔案格式之自訂動畫與照片文字等功能,在硬體監控資訊方面可支援三個監控資訊,以顯示溫度、電壓、風扇轉速、處理器頻率等資訊

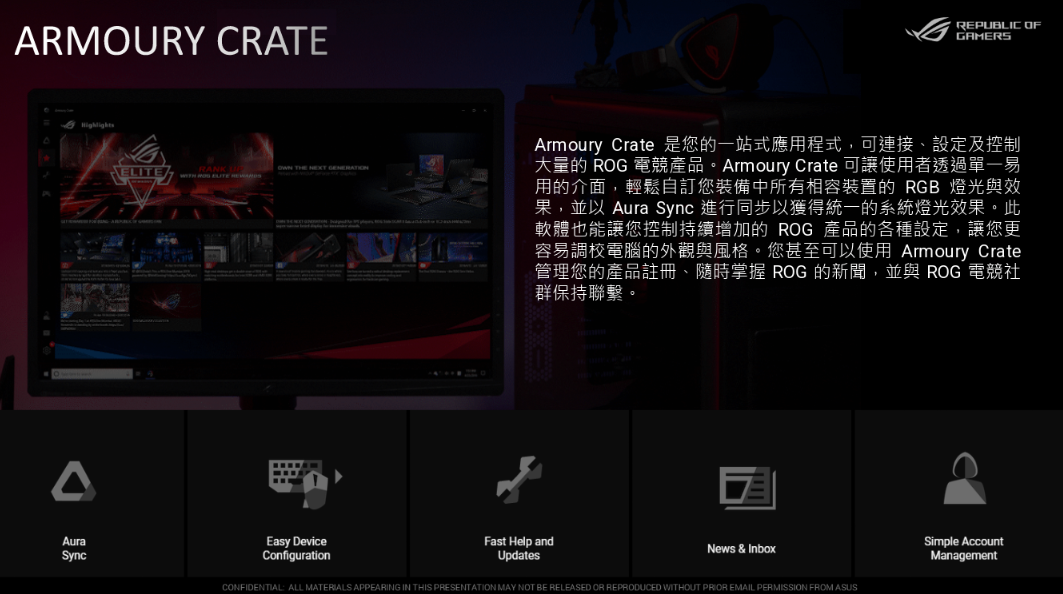

Armoury Crate程式設定介紹
開啟Armory Crate畫面
頁面提供驅動程式下載
頁面提供工具程式下載
頁面提供個別套件下載

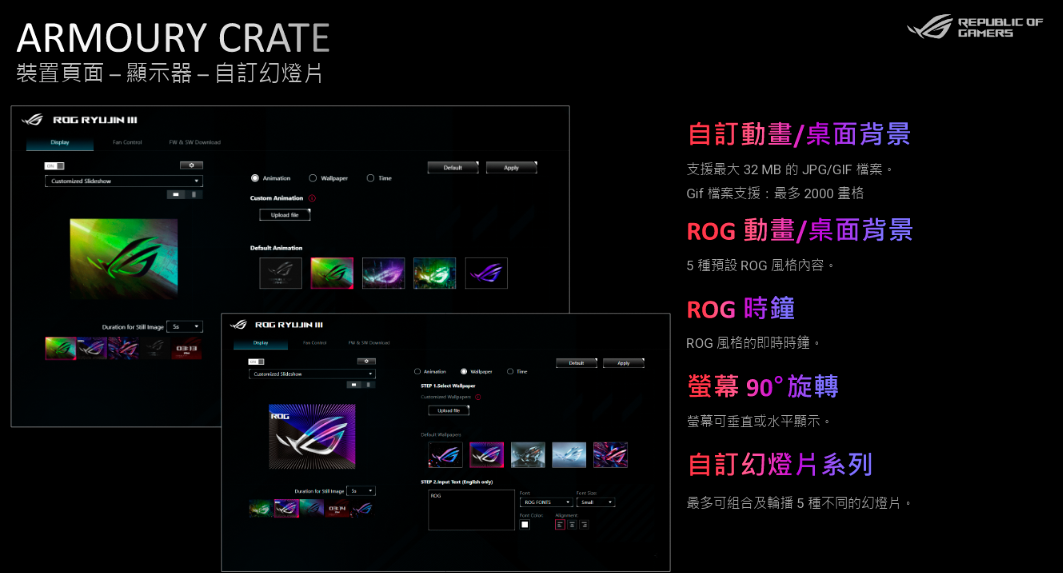

顯示器畫面選擇設定

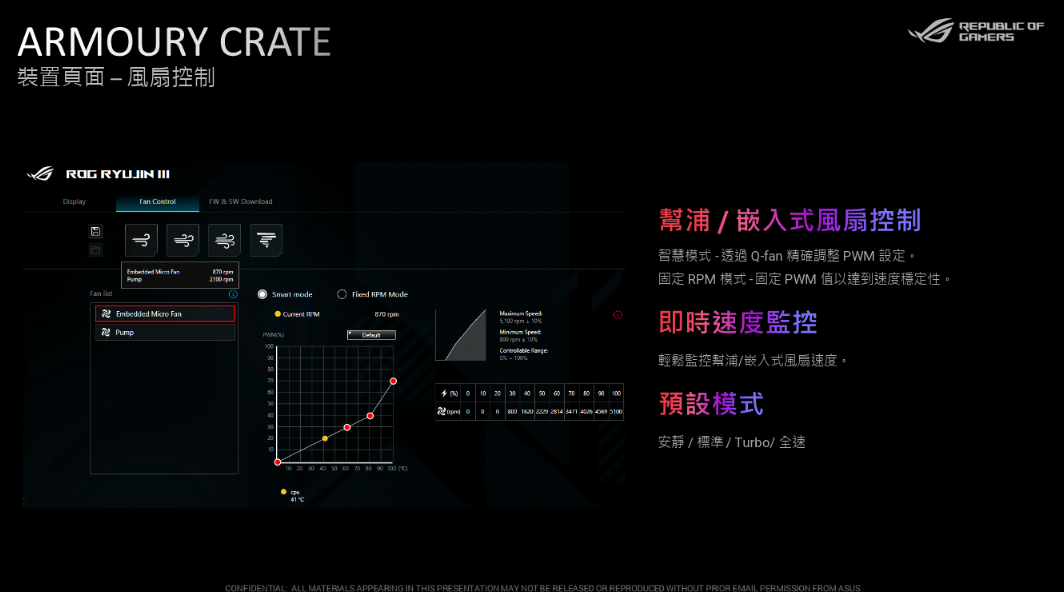

風扇轉速設定
Pump轉速設定
燈效同步設定
控制面板頻率頁面
控制面板溫度頁面
控制面板使用率頁面
控制面板風扇轉速頁面
控制面板電壓頁面

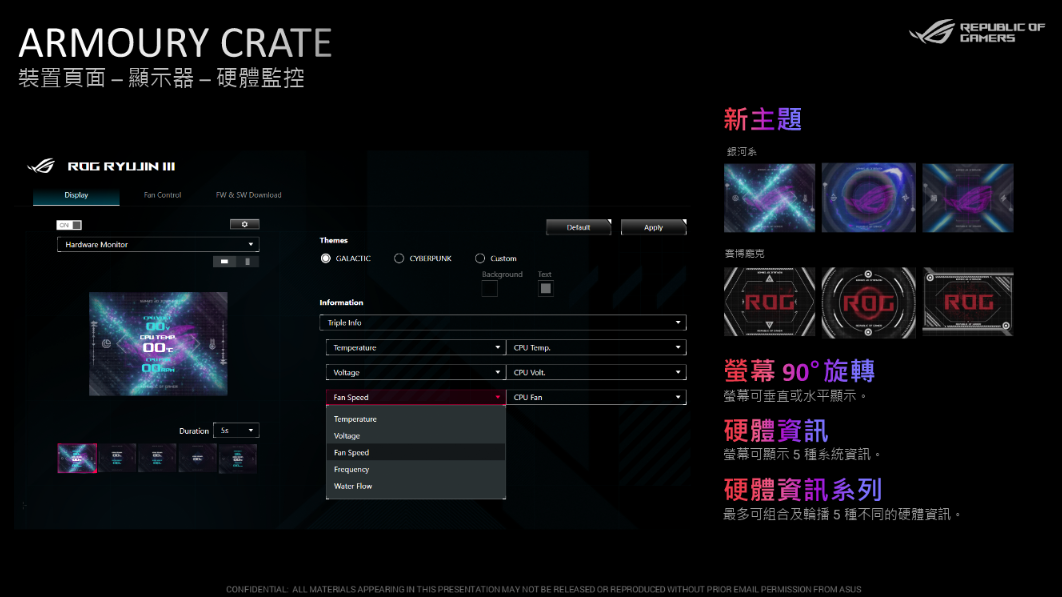

顯示器畫面設定頁面
硬體監控顯示設定頁面
可選擇顯示 3種資訊
顯示器畫面也有多種選擇
3種資訊顯示
溫度測試
測試諸元
Core i9-13900KS @ 5.6GHz
AIDA64 Extreme CPU FPU Stress Test時 CPU使用率 100%
AIDA64 Extreme CPU FPU Stress Test時風扇轉速 2054rpm
AIDA64 Extreme CPU FPU Stress Test時 CPU電壓 1.225V
AIDA64 Extreme CPU FPU Stress Test時 Max Temp 88°C
顯示器上顯示的溫度 88°C
Cinebench R23 nT Fullloading時 Max Temp 89°C
小結 :
RYUJIN III 360 ARGB除了使用高品質材料製造之外,這款散熱器還採用了精密的製造工藝,以確保組件的各個部分完美配合,除了提供優異的耐用性和散熱性能,還能減少漏水和其他故障的風險;另外可顯示系統統計數據和可自定義圖形的業內最大 3.5吋 3.5" Full Color LCD,則為 ROG RYUJIN III 360提供了最大亮點,讓您悠遊在超頻或激烈的遊戲對戰世界同時還進行能監控;另外 ROG特有的 White Edtion也為您在 DIY組裝時提供您百搭的選擇,讓您玩得安心還看著開心
在散熱效能方面,從 ROG RYUJIN III在對 Intel Core i9-13900KS在 AIDA64 Extreme CPU FPU Stress Test以及 Cinebench R23 nT Bench之溫度表現可以看出 ROG團隊為尋求終極之散熱所做的努力已獲得極大成效,但畢竟導致散熱能力的最大關鍵還是來自環境溫度-室溫,直接降低室溫才是王道
龍神水冷在經過幾代的更替已然成為 AIO水冷中的領導品牌,尤其是當您所擁有的各類電競產品中有著 ROG玩家共和國的標誌著時,將更增添您的信賴感;整體來說白色版的 ROG RYUJIN III 360 ARGB幾近完美,但若能將螺絲配件白化,然後再隨盒附贈散熱膏那就是幾霸昏
身為頂級規格的一體式 CPU水冷散熱器 ROG RYUJIN III 360 ARGB $10290的售價還算是物有所值,因為哥買的水冷除了信仰之外還有高效能;在安裝前建議使用者先行閱讀並遵從產品的使用手冊和安裝指南,或者請專業人士協助安裝;最終希望本篇對您有所幫助,如果您對該產品有更多問題,建議查閱相關的詳細資料或聯繫 ASUS的客戶支援部門以獲取更多幫助,謝謝收看
