高檔80Plus金牌模組化!Tt Toughpower XT GOLD 1475W 測試

soothepain

full loading
已加入
9/17/03
訊息
18,051
互動分數
1,800
點數
113
網站
www.coolaler.com
1475W其實是個相當高的瓦數。老實說,剛剛我Google了一下,到底什麼樣的家電會吃到1000W以上?一般常見的有微波爐、電磁爐、乾衣機...等等,不過這些東西的使用時間大概都只有一小段,並不會一直持續的使用,所以1475W的電腦,如果長時間使用,電費可能相當驚人。當然要有爆表的電費除了堪得住電源之外,還得配上頂級的一堆週邊才能發揮到淋漓盡致,例如EVGA那張雙CPU主機板Classified SR-2,配上個三四張高階顯卡,好幾顆的硬碟...等,才有辦法把1475W撐飽。但話說回來,以上這些配備,我都沒有,所以這篇大家看不到暴力級的吸電測試,拿出壓箱寶Core i7 2600K超頻加上頂級單卡GTX590,應該還吸不到700W。

Tt這顆1475W高瓦數是屬於Toughpower XT系列,並且通過80Plus金牌認證,從外盒包裝可以看得出來與先前所測的1350W體型跟外型應該差不多。


Tt Toughpower XT GOLD 1475W 除了80Plus金牌認證之外,保固也算是相當不錯,長達七年,比1350W還要多兩年。


盒底有標示一些接頭種類數量、規格、特色、功率轉換及噪音曲線圖。

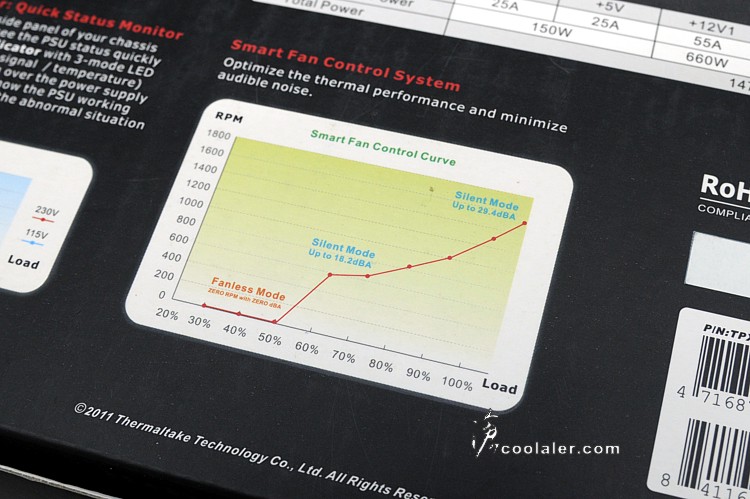

噪音曲線,負載若低於50%風扇則是不轉,零噪音。60%則是600RPM,噪音值18.2dBA。全載最高則是29.4dBA。

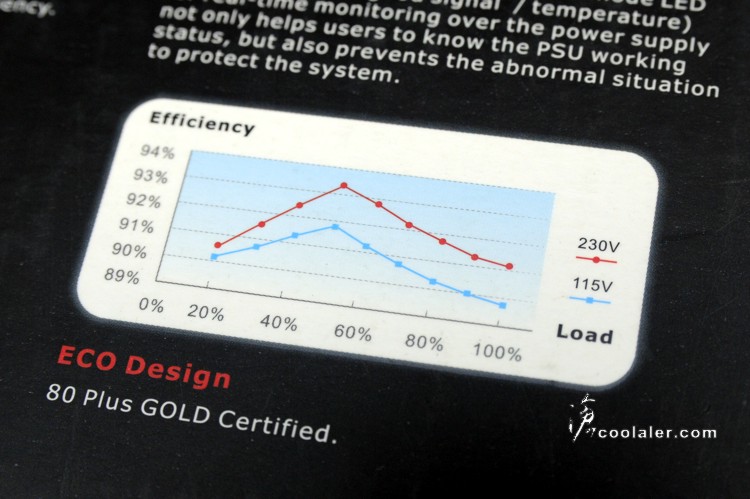

大部分的玩家應該都是使用110V的電源,轉換效率功率最高落在50%負載處,約接近92%。


開箱!

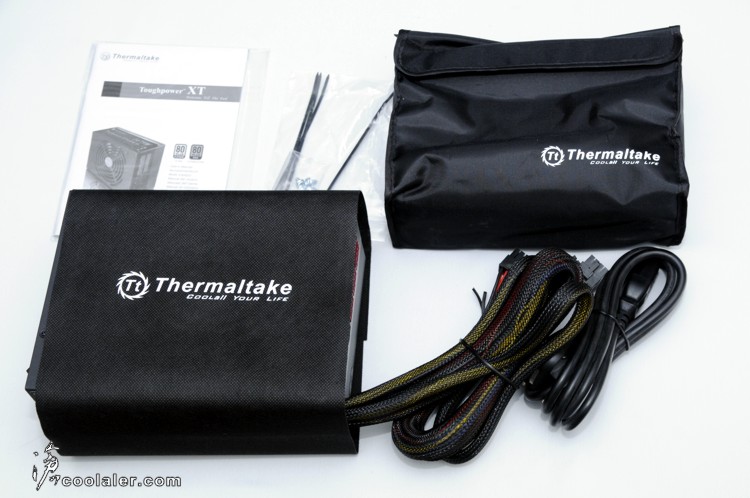

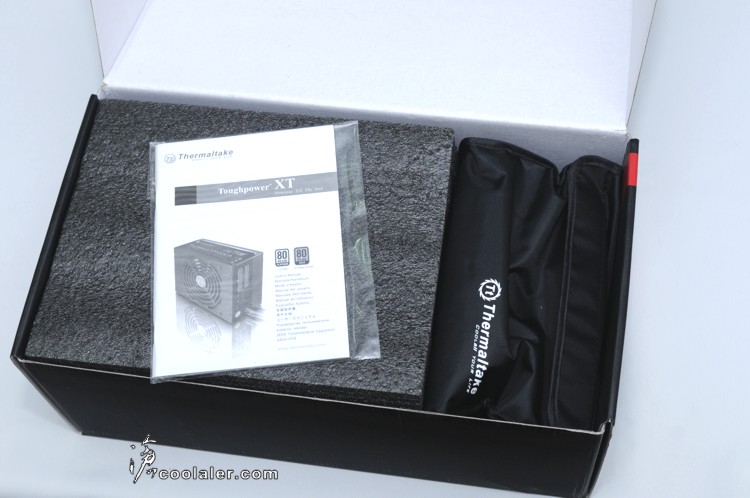

配件有說明書、整線束帶、螺絲、電源線、模組化線材包。這次的束帶有點陽春,1350W所配的都還是專屬可重複使用的魔鬼氈。

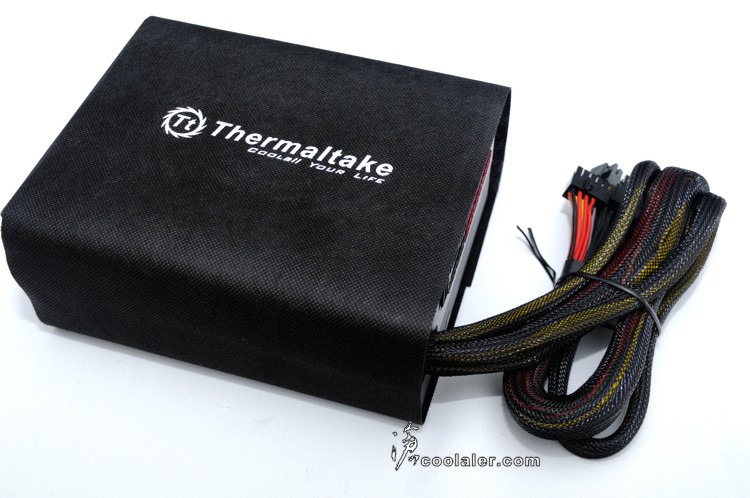

電源本體採用不織布材質包覆著,比起先前的絨布袋個人認為好一些(純粹個人喜好)。

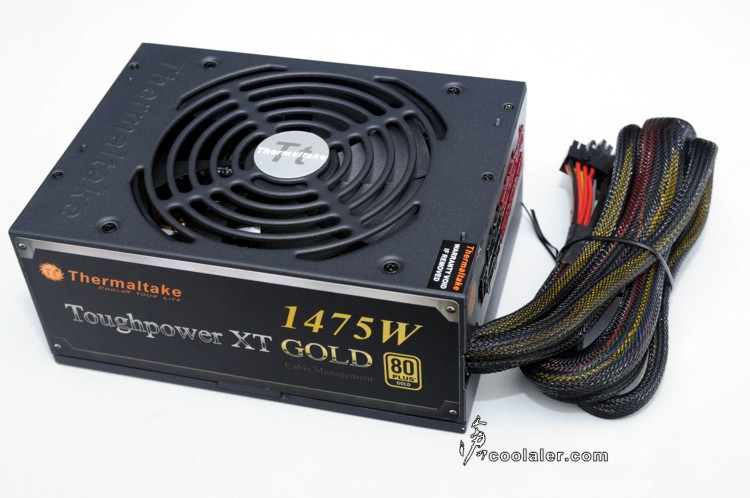

Tt Toughpower XT GOLD 1475W的本體與先前所測的1350W一樣,外觀採黑色霧面烤漆處理,風扇旁有一浮凸Thermaltake字樣。體積比起一般的電源要長一些,安裝時機殼要挑選一下,不過這高檔貨應該不會住小套房才是。

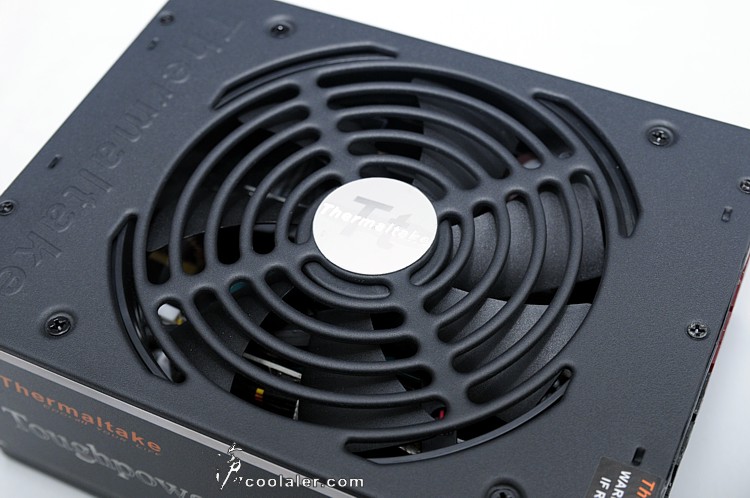

採用14公分散熱風扇,雙滾珠軸承,轉速1900RPM。風扇護網承襲Toughpower XT系列,採一體式設計。

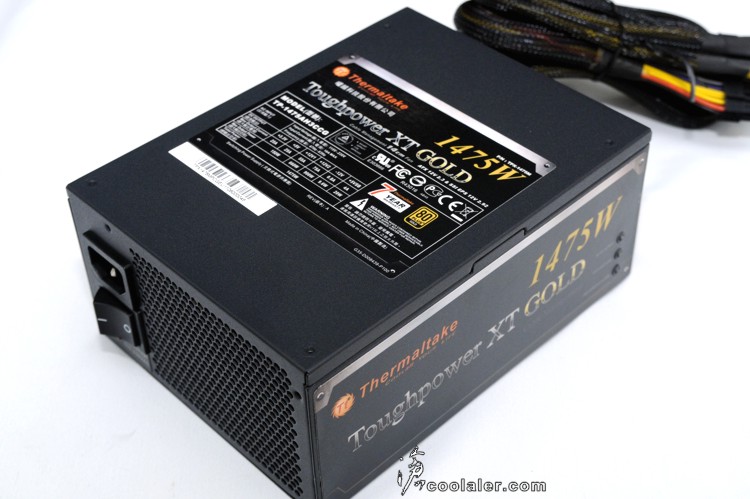

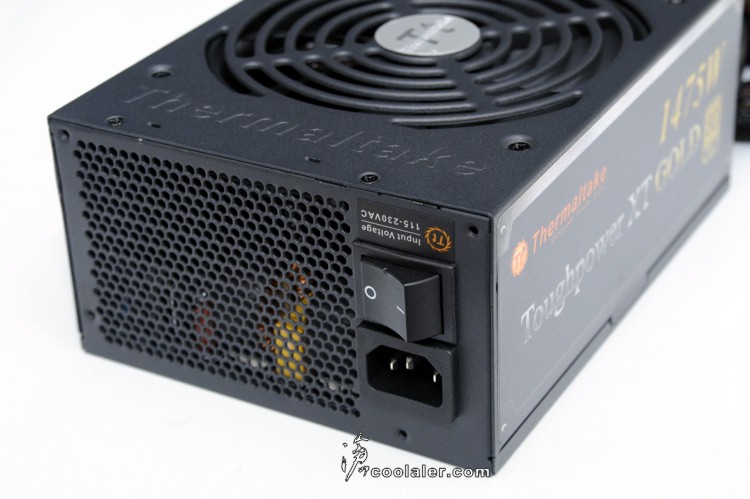

散熱孔採用蜂槽式細格網孔。後方附帶電源開關,真是超大一顆,不怕摸老半天摸不到...XD。


Toughpower XT GOLD 1475W左右兩側都有貼上型號標籤。有無注意到右下側有三顆燈,待會再介紹。

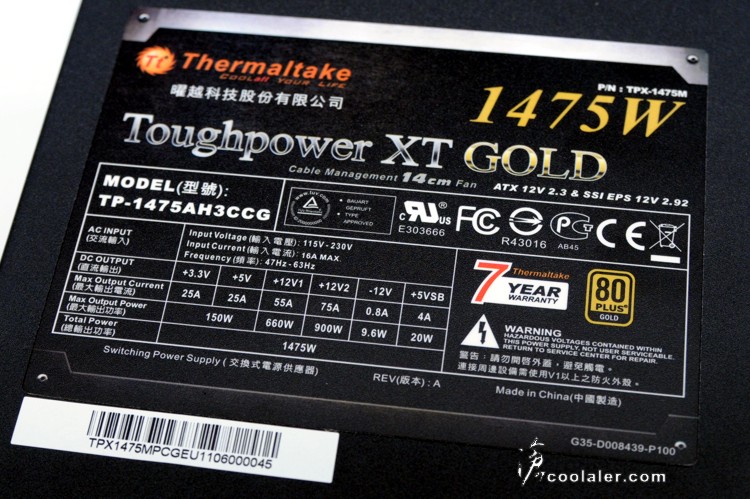

規格標籤,12V採兩路設計,12V1為55A,12V2為75A。

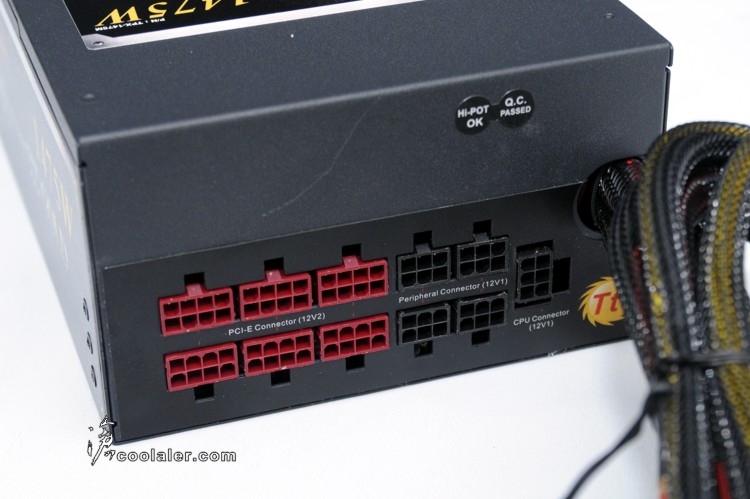

模組化接頭,這部份上頭都有清楚標示12V1及12V2雙路的分配,12V1是CPU及其他週邊供電使用,12V2則是全配給PCI-E顯卡使用。

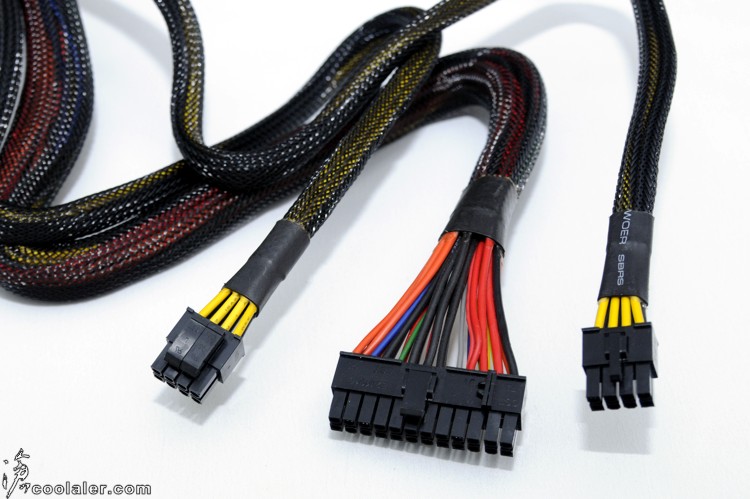

接著是線材的部份,電源主線上有三條,皆採用蛇網包覆,主機板供電為20+4PIN,另外CPU的部份有兩條,一條為8PIN,一條為4+4PIN。

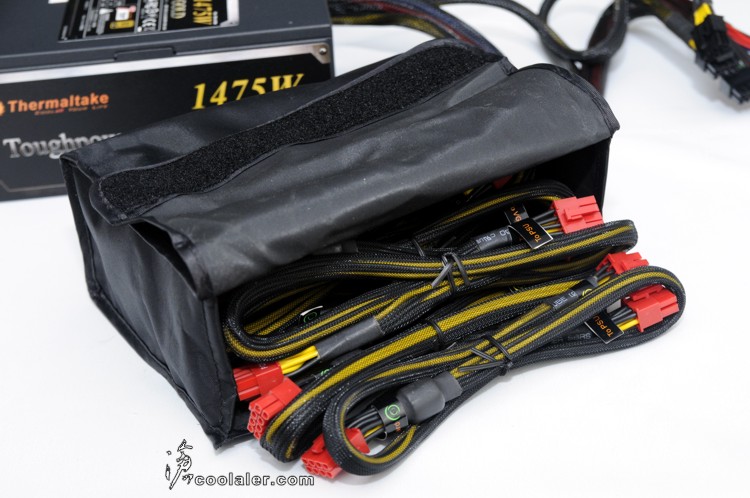

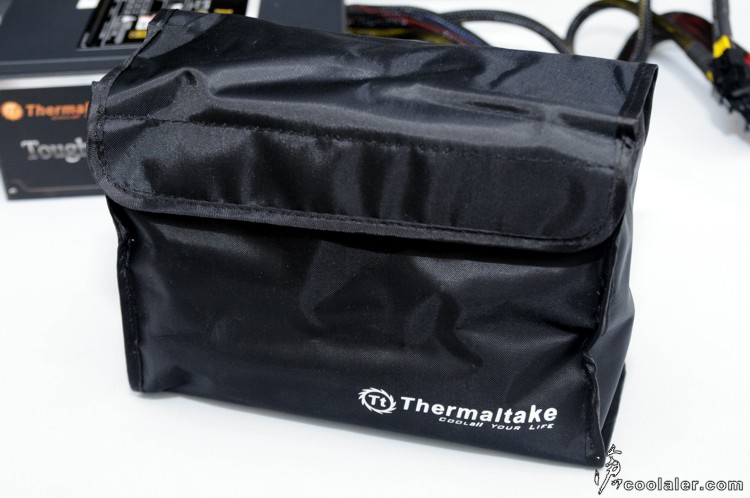

再來就是這一包!模組化線材。


也是滿滿一包。

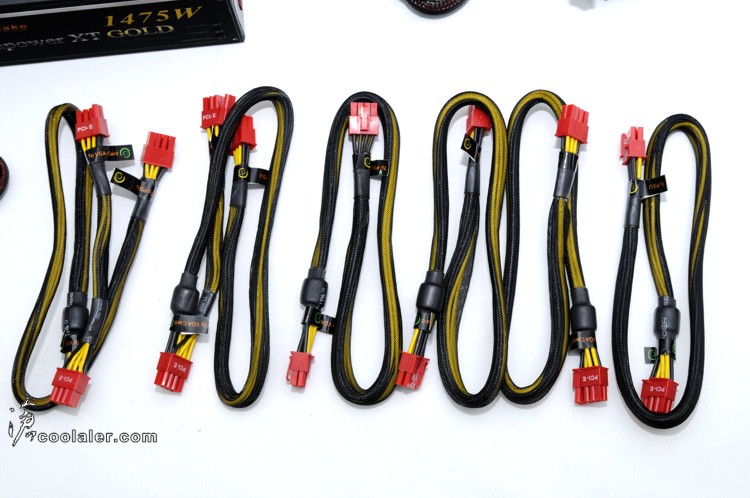

PCI-E的部份有六條,其中四條為單6+2PIN接頭,另外有兩條是6+2PIN及8PIN兩個接頭。

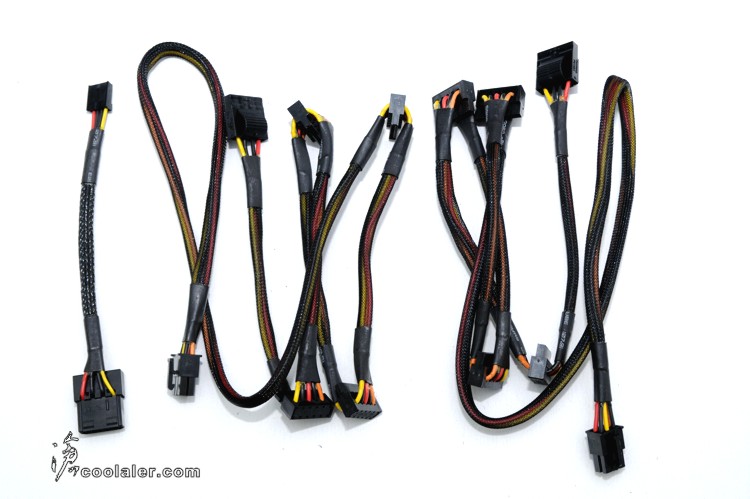

純SATA的部份有兩條,每一條上面各有4個。純大4PIN的部份有一條,有4個接頭,有易退PIN設計。

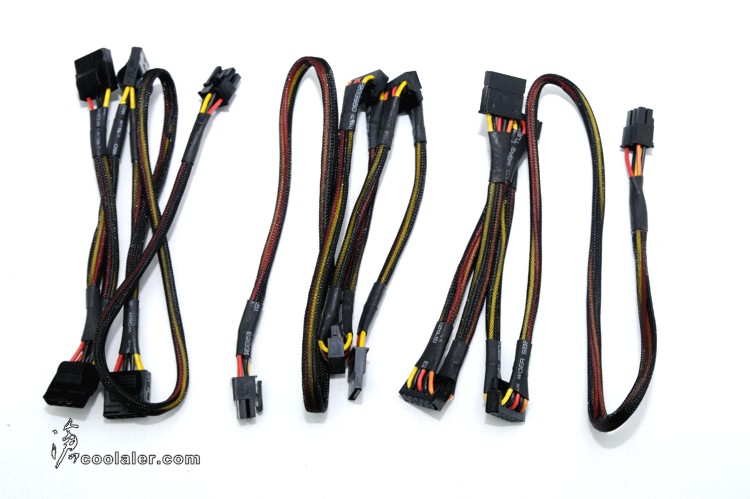

其餘兩條為4個SATA加上1個大4PIN,另外有一個大4PIN轉小4PIN的接線。

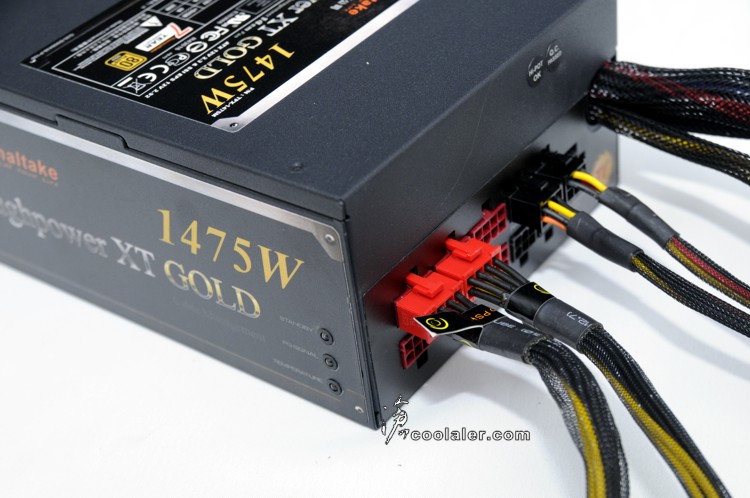

接好線,準備測試...

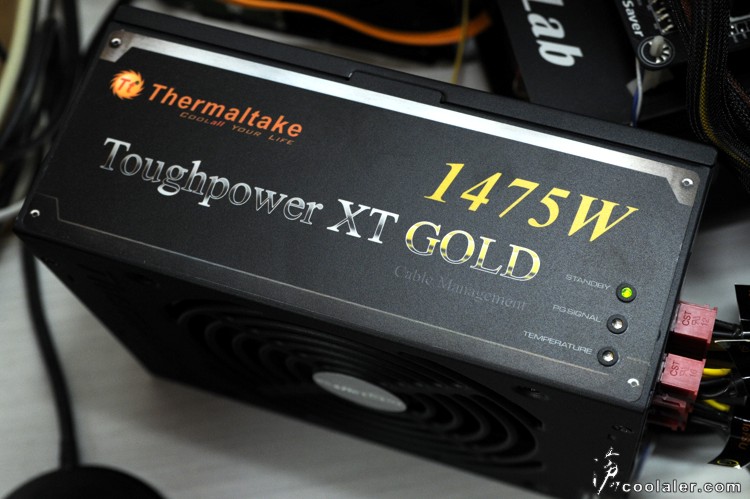

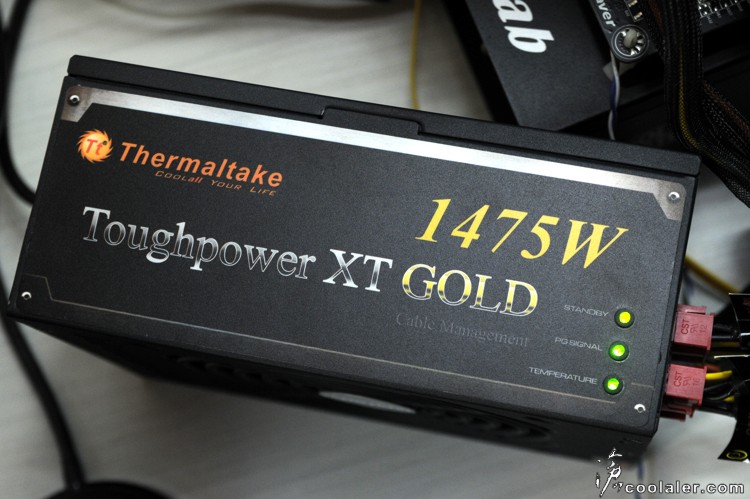

來看看側邊的三個訊號燈,分別為STANDY、PG SIGNAL、TEMPERATURE。一般待機會如下圖,只會亮一顆STANDY,如果電源都沒有開或是無插電STANDY也不會亮。


打開主機電源之後三顆都會亮起,皆為綠色就正常。若PG SIGNAL亮紅燈表示電源信號異常,若TEMPERATURE亮紅燈表示,電源過熱,超過100度。




測試平台
CPU: Intel Core i7-2600K (4.8GHz@1.58V)
CPU Cooler: CoolerMaster V6GT
RAM: GSKILL DDR3 2000 2GBx2
MB: GIGABYTE GA-Z68XP-UD3P
VGA: GIGABYTE GTX 590
HDD: Seagate Barracuda 7200.12 1TB
PSU: Tt Toughpower XT GOLD 1475W 80+金牌
OS: Windows 7 64bit

CPU使用Intel Core i7 2600K跑4.8GHz,穩定燒OCCT的電壓頗高,加壓至1.58V才過,不過這樣也好,可多吃些功耗。顯卡則是搭配目前的雙芯卡王GTX 590,其餘週邊如上,僅有使用一顆硬碟,並無接光碟機。

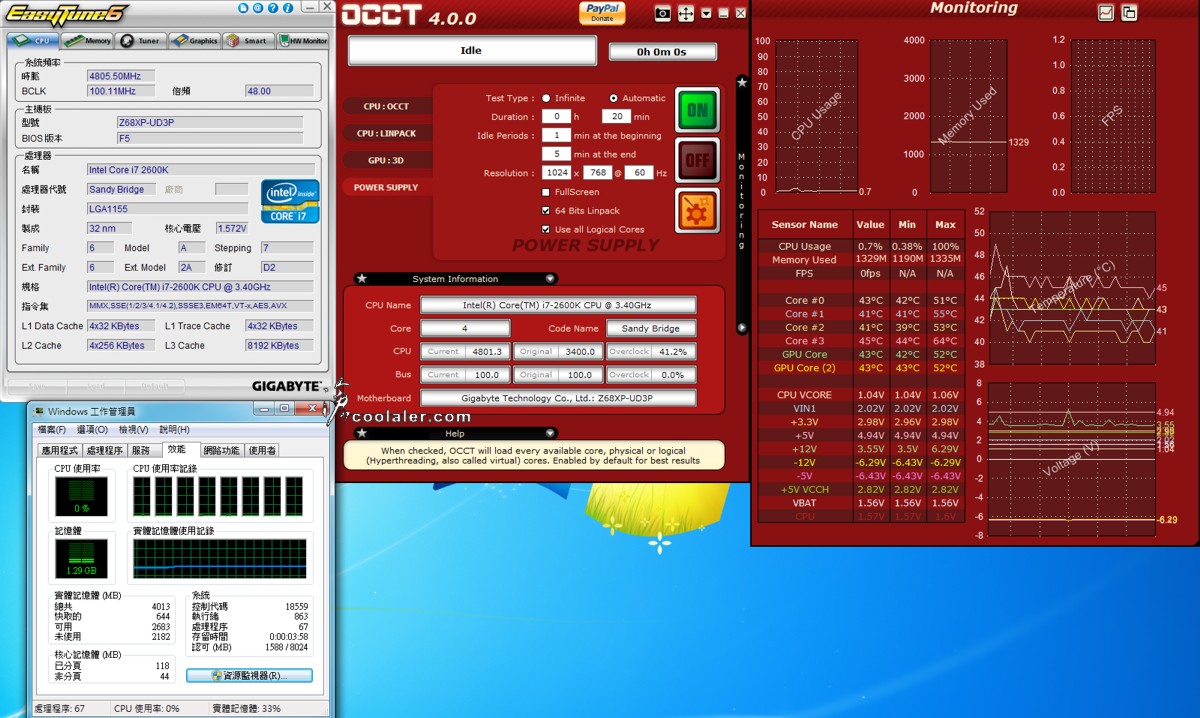

測試則是以OCCT作為燒機軟體,直接使用電錶來監測5V及12V的數據變化,數據的部份是直接透過USB記錄為Excel檔。

整機平台待機的功耗及電壓如下

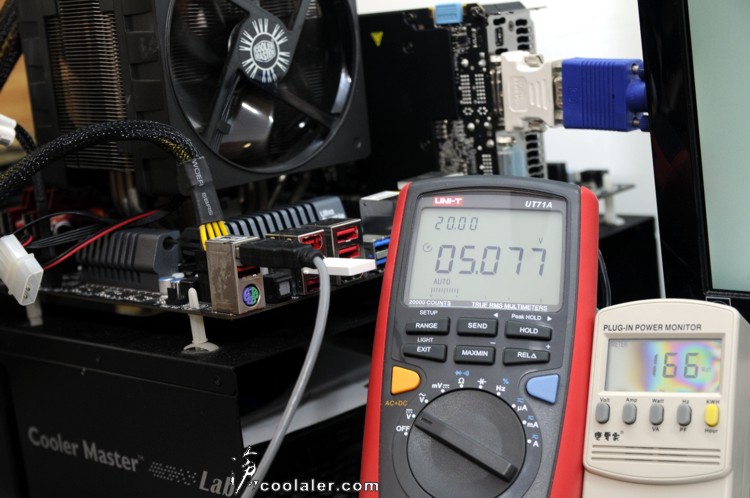

待機時的最低功耗約166W左右,5V的部份測得5.077V左右。

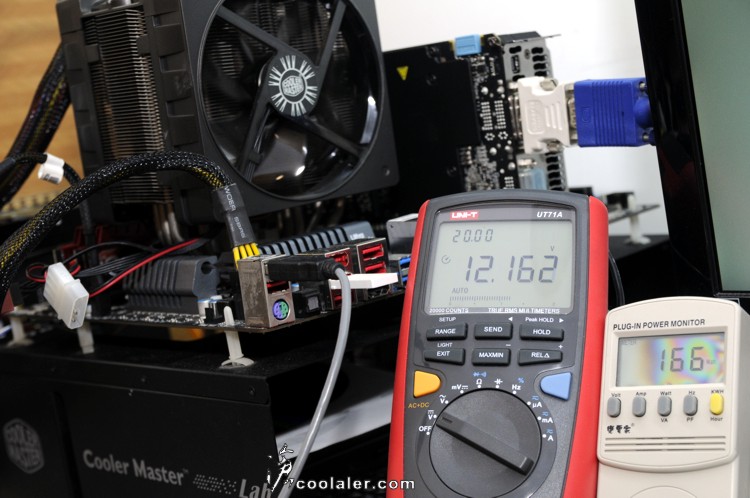

12V的部份測得12.162V左右。




OCCT燒機CPU測試20分鐘
以OCCT作為功耗的測試,直接使用三用電錶將測得的數據輸出,設定每兩秒記錄一次,全程20分鐘,前一分鐘與最後五分鐘為待機狀態。

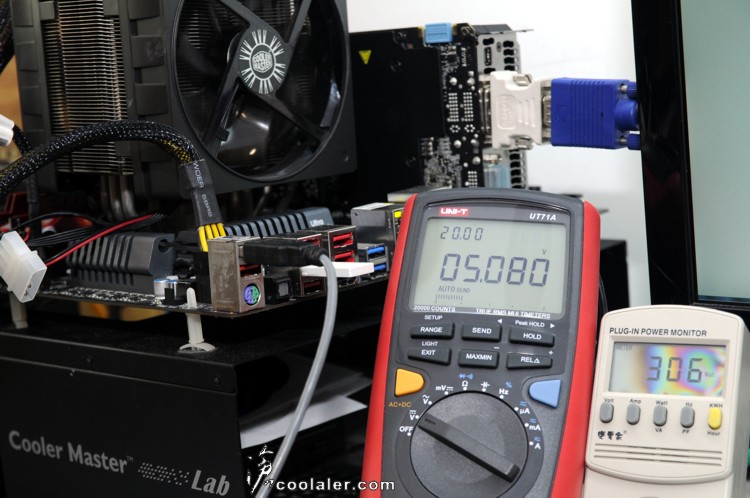

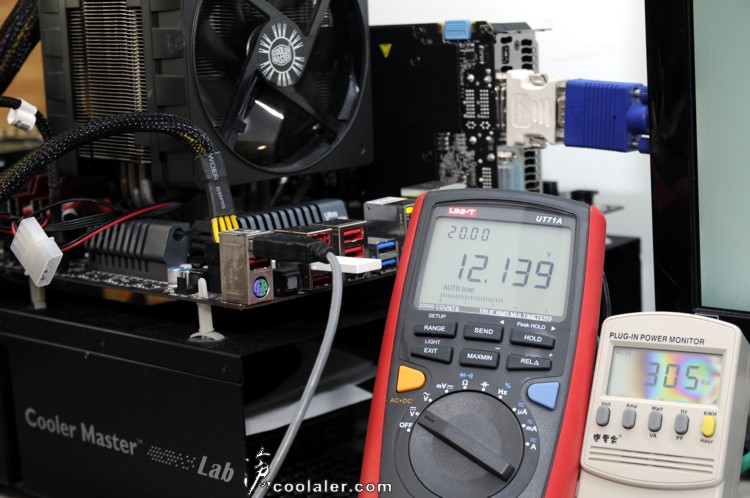

CPU測試時整機的最高功耗約在306W左右。5V的部份在負載時是略微上升一些。


12V的部份略微下降。

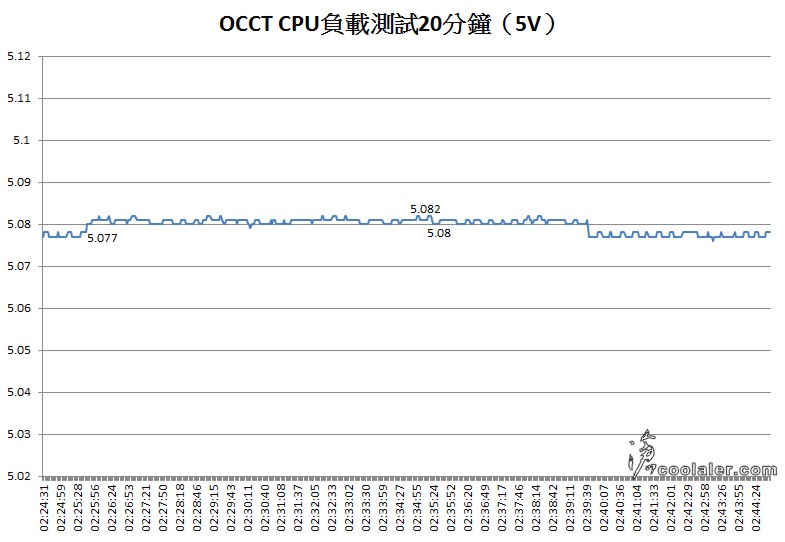

5V的部份,最低為5.077V,最高為5.082V,最大波動為0.005V,若以負載區段來看是0.002V。幅度可以說是非常的小。

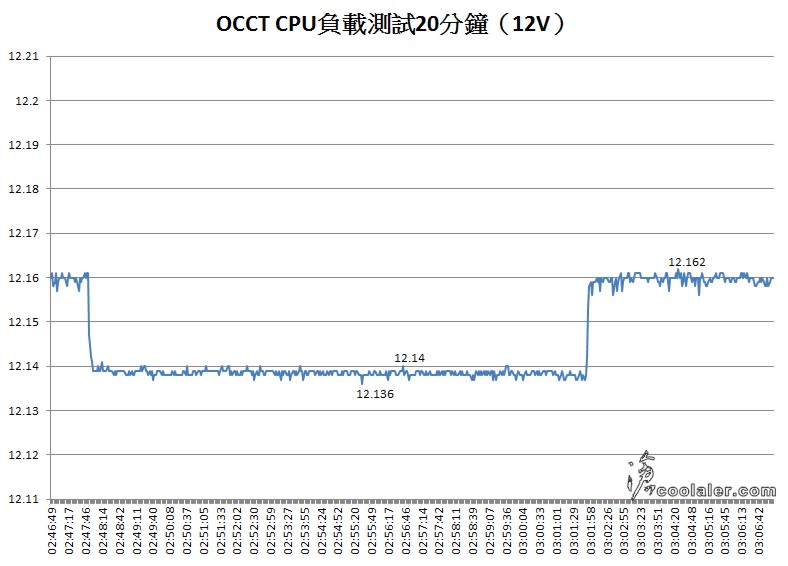

12V的部份,最低為12.136V,最高為12.162V,最大波動0.026V,負載區段為0.004V。負載的部份也是幅度相當小。




OCCT燒機CPU+GPU測試20分鐘

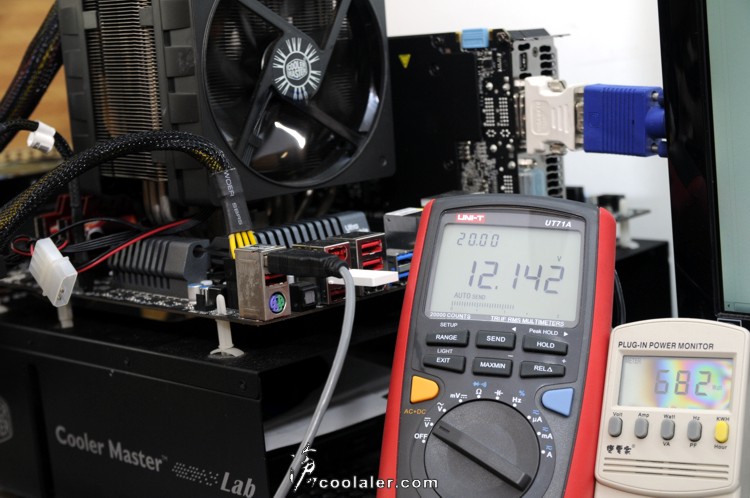

CPU+GPU測試時整機的最高功耗約落在682W左右。5V負載時依舊是些微上升。


12V的部份也是些微下降。

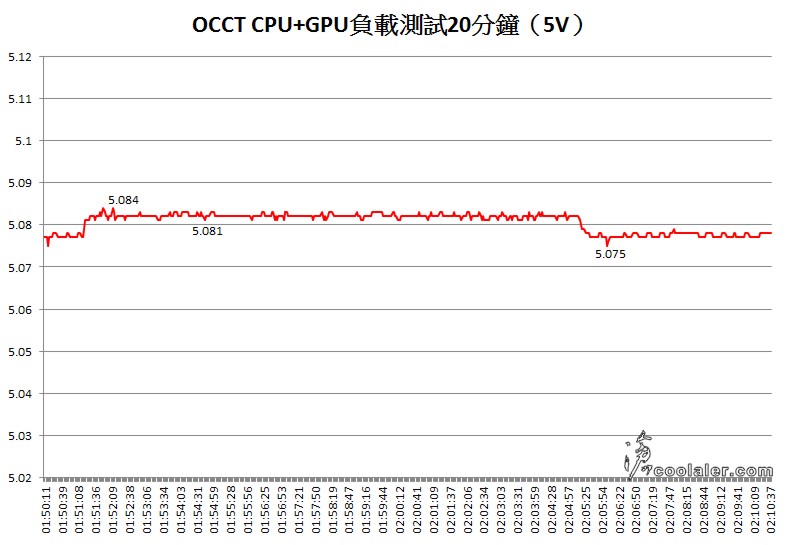

5V的部份,最低為5.075V,最高為5.084V,最大波動為0.009V,若以負載區段來看是0.003V。波動依舊很小。

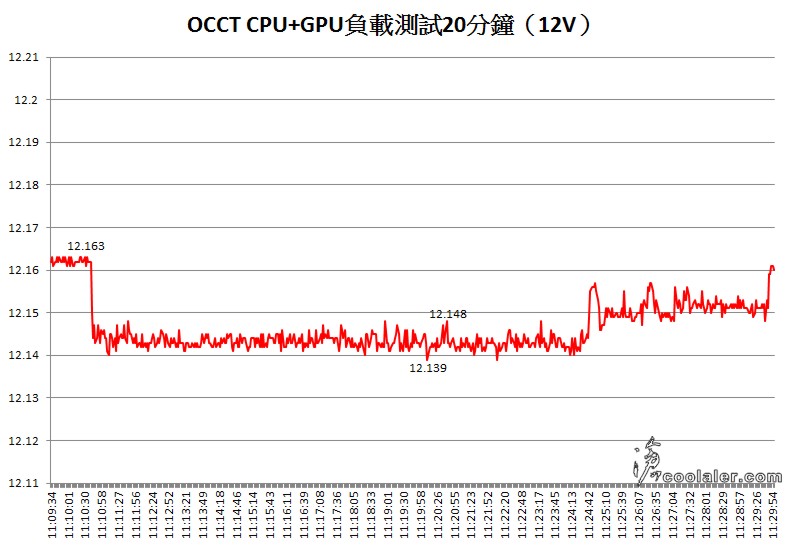

12V的部份,最低為12.139V,最高為12.163V,最大波動0.024V,負載區段為0.009V。雖然波動頻繁,但是振幅不大。

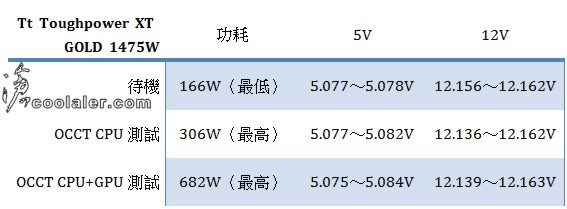

波動範圍



整體波動表現可圈可點,雖然12V在負載時波動頻繁,但振幅相當小,只有0.01V不到,最大波動也只有0.024V。


ceefax

進階會員
已加入
3/26/09
訊息
360
互動分數
0
點數
0
最近曜越狂推頂端高W拋仔 挺懷疑到底要塞多少東西才餵的滿


幻之魔法師

普通會員
已加入
8/1/11
訊息
1
互動分數
0
點數
0
大概只有ASUS 580 Mars II *2 這種吃電怪獸 才能耗電破1000瓦吧
