強悍合板USB3、SATA 6Gbp/s搭載-技嘉880GMA-UD2H

soothepain

full loading
已加入
9/17/03
訊息
17,000
互動分數
1,676
點數
113
網站
www.coolaler.com
HTPC的玩家又多了一項新的選擇。技嘉最近推出了「880GMA-UD2H」主機板,採用AMD 880G晶片組搭配SB850南橋,於前作785G最大的不同是有支援原生的SATA 6Gbp/s,以及配上了目前最速的USB 3.0介面。

技嘉880GMA-UD2H


880GMA-UD2H屬於333系列,搭載USB 3.0、SATA 3.0以及USB 3倍快速充電。


支援目前的六核心處理器以及開核。

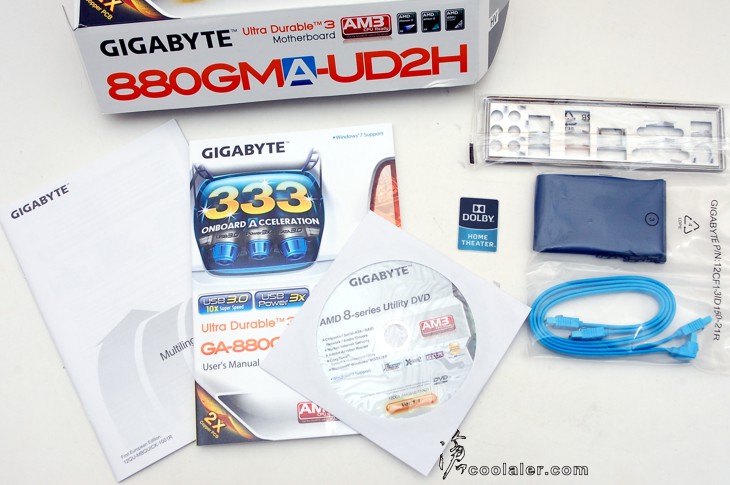

配件,說明書、驅動光碟軟體、檔板、IDE排線x1、SATA排線x2。

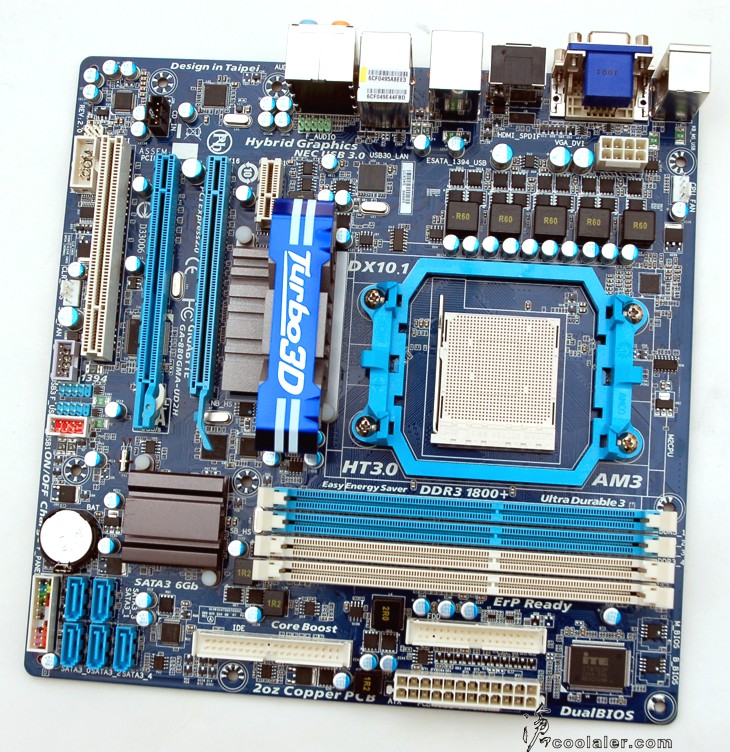

技嘉 880GMA-UD2H 採用Mirco-ATX規格大小,可裝於HTPC等中小型的機殼。

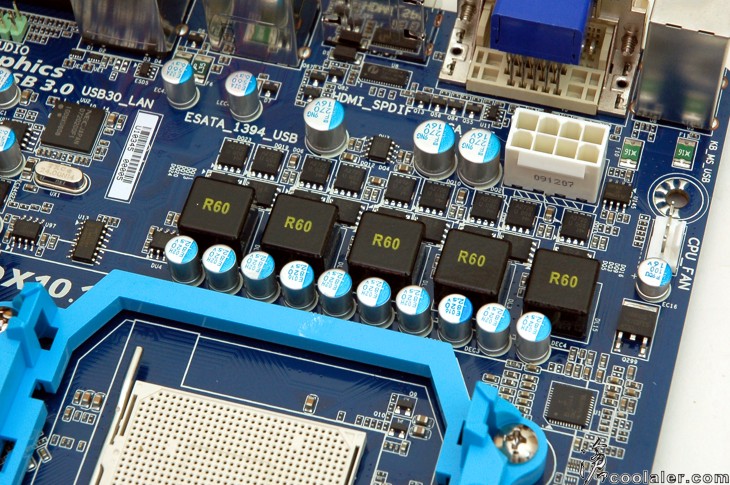

CPU供電的部份。

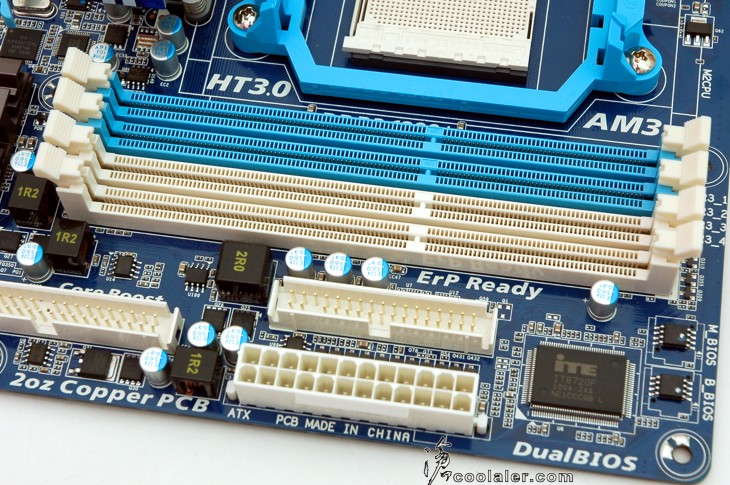

4個DDR3 DIMM,最高可擴充16GB。記憶體下方還保留了一個軟碟的擴充接口。

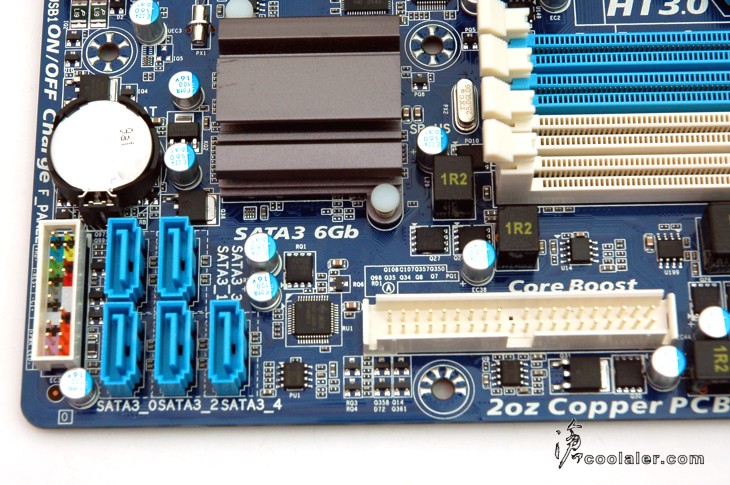

SATA的接口有五個,右側也保留了一個IDE的擴充接口。

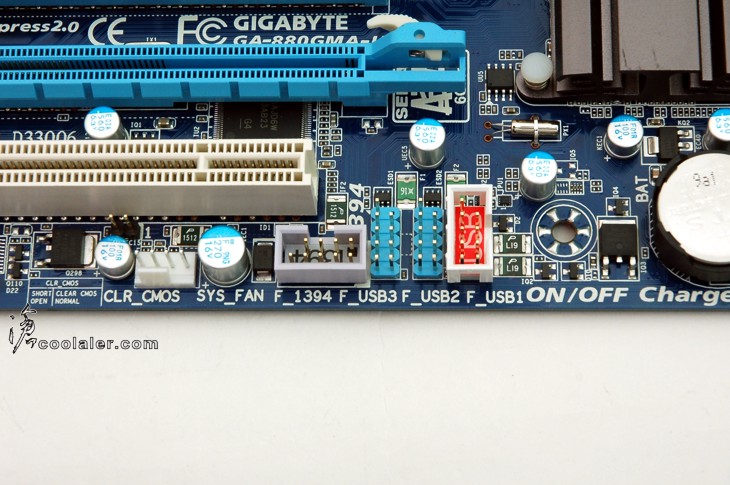

主機板上可擴充的USB接口有六個(三組),紅色的介面為三倍力快充接口。另外有一個1394可擴充。

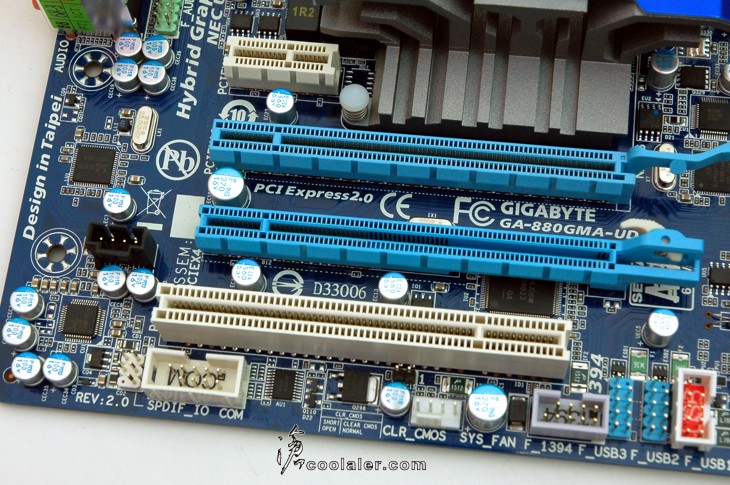

擴充卡插槽的部份。PCI-E x1、PCI-E x16、PCI-E x4、PCI。

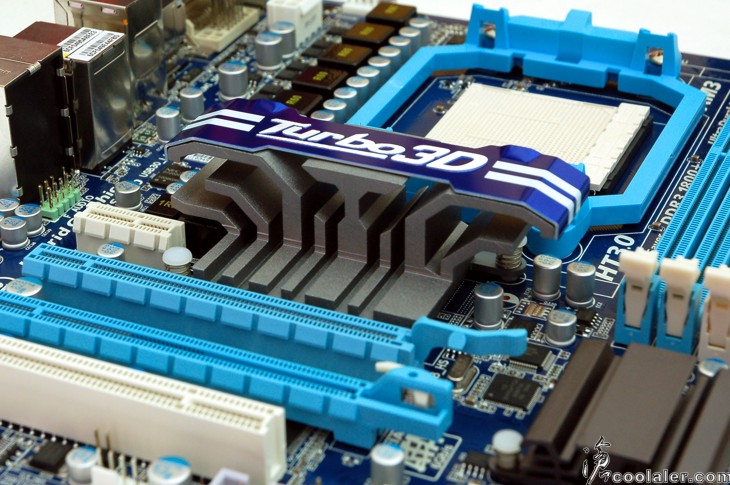

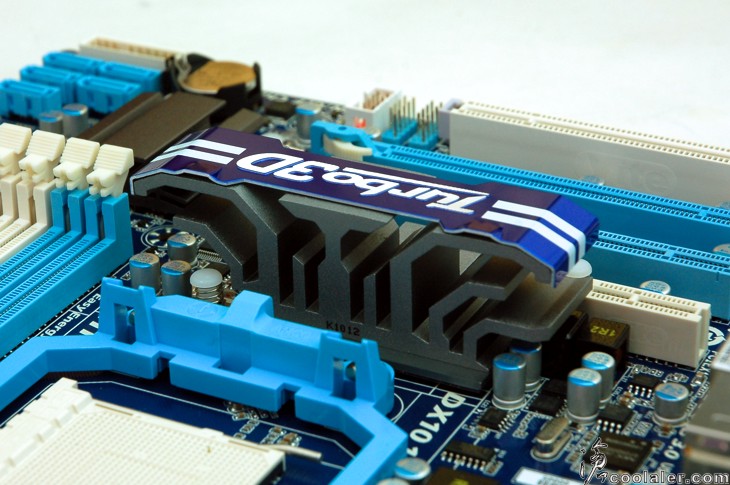

北橋所使用的散熱片。

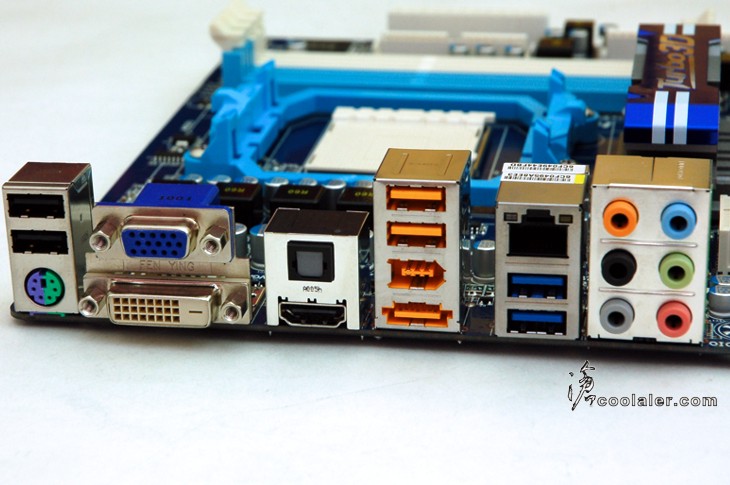

背後的輸出入埠。6xUSB介面(兩個藍色USB接口為3.0規格)、D-SUB、DVI、HDMI、RJ45、光纖、7.1聲道(Realtek ALC892)。

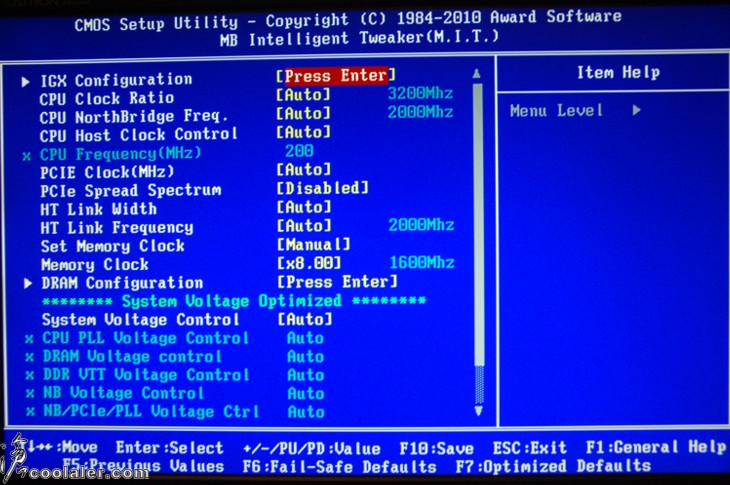

BIOS的部份與890差不多。

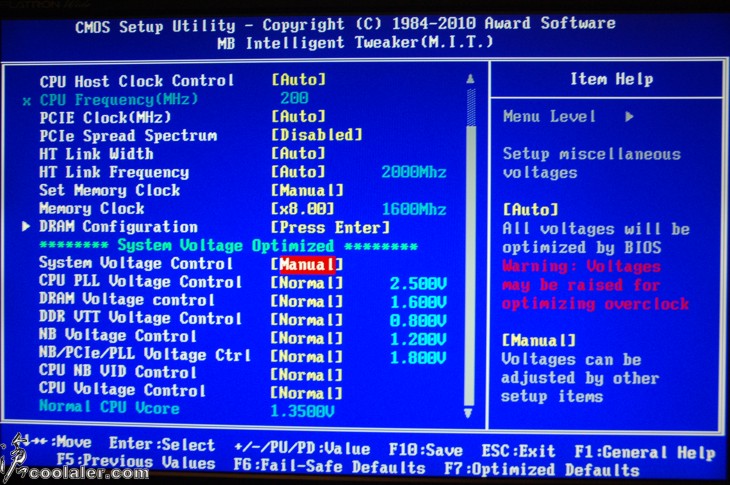

電壓可調整的部份也很齊全。

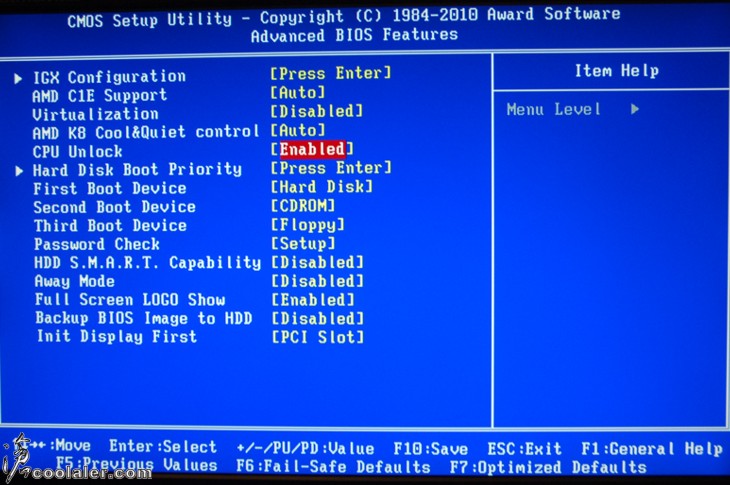

有CPU Unlock開核選項。

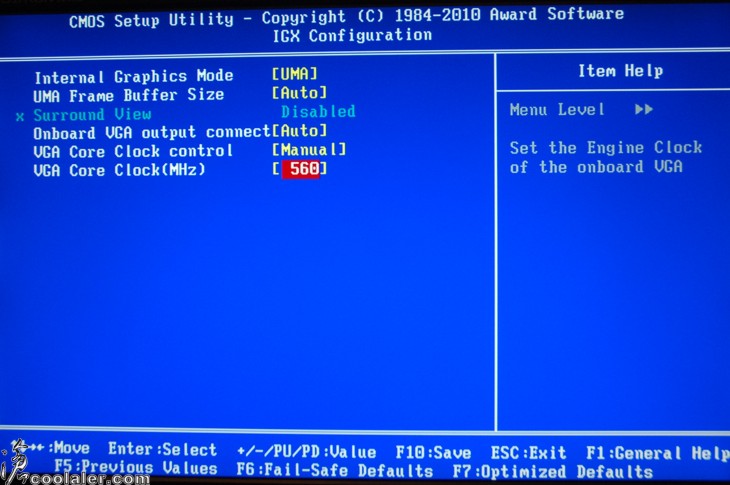

內建GPU的部份也可以調整時脈,預設為560MHz。


測試平台
CPU: AMD Phenom II X2 555BE
CPU Cooler: CoolerMaster Hyper N620
RAM: GSKILL DDR3 1600 2GBx2
MB: Gigabyte 880GMA-UD2H
VGA: AMD ATI Radeon HD 4250 (on Board)+ HD5450
HDD: Seagate Barracuda 7200.12 1TB
PSU: ENERMAX Revolution 85+ 1050W
OS: Windows 7 64bit

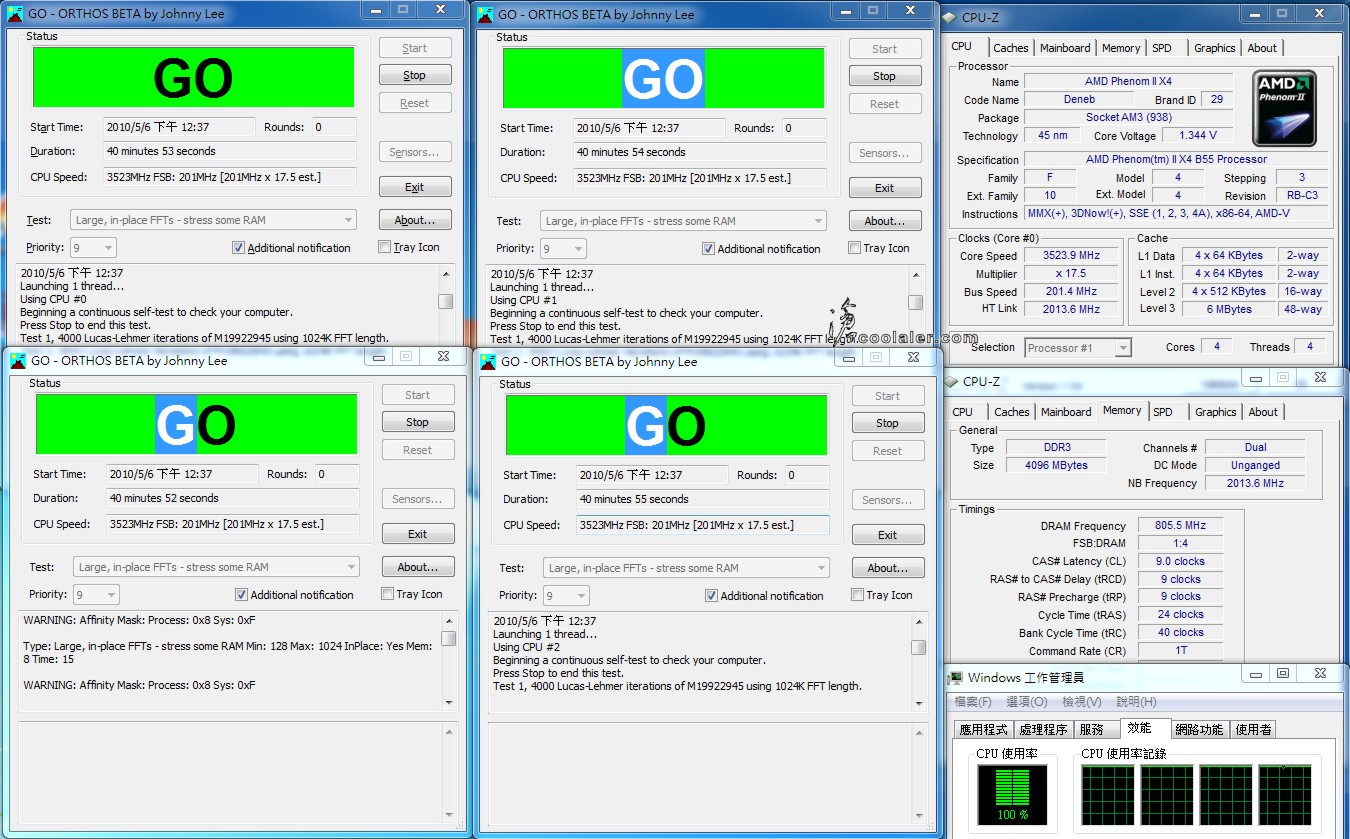

直接來個雙核開四核,不加壓上3.5GHz,燒機40分鐘過測。

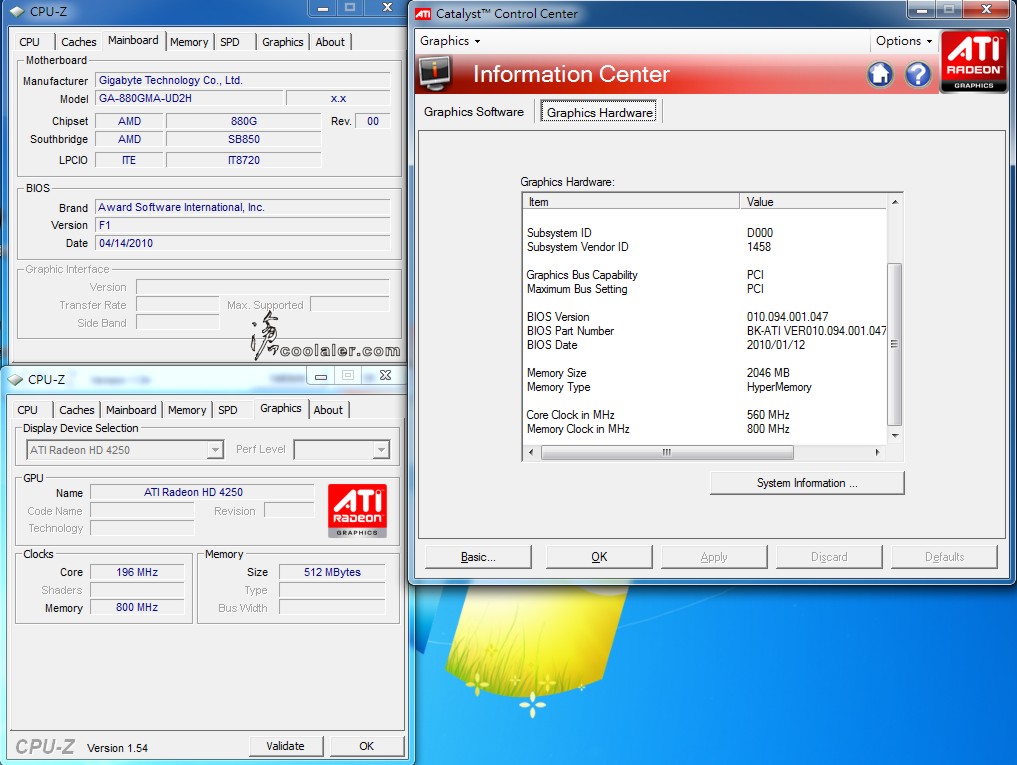

內建HD4250的相關資訊。

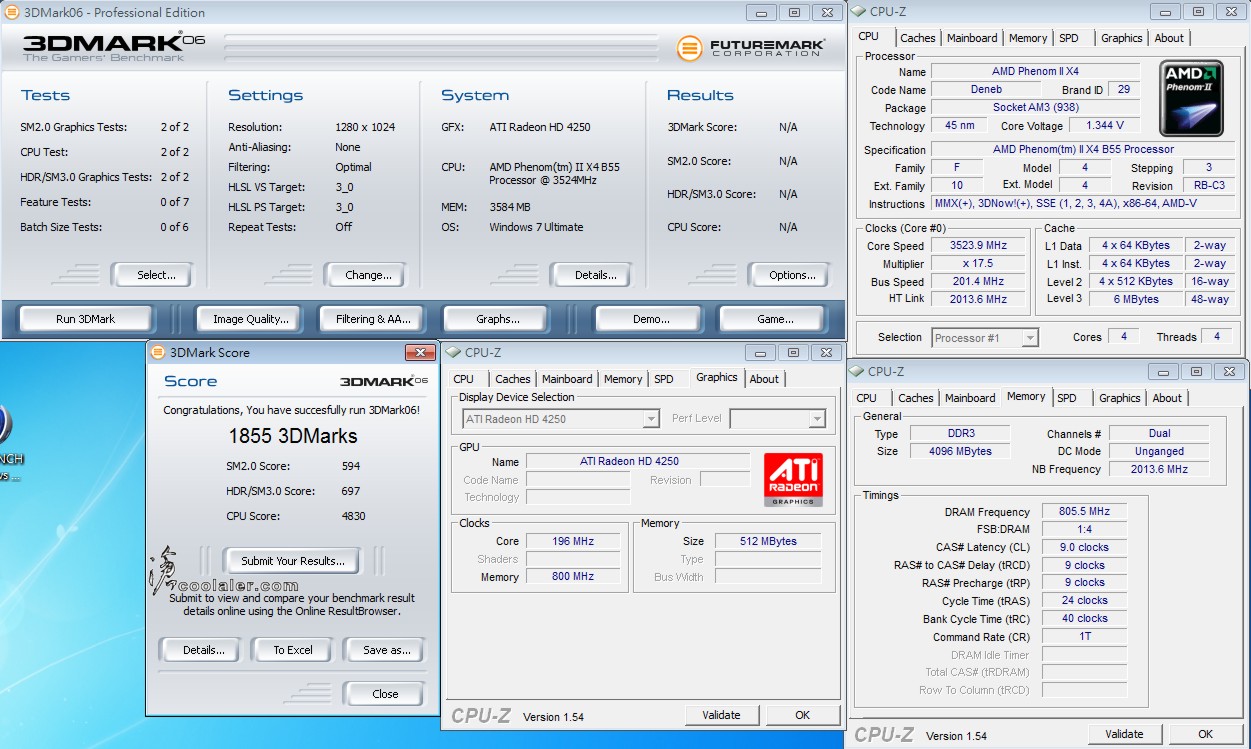

內建顯示 3Dmark06:1855

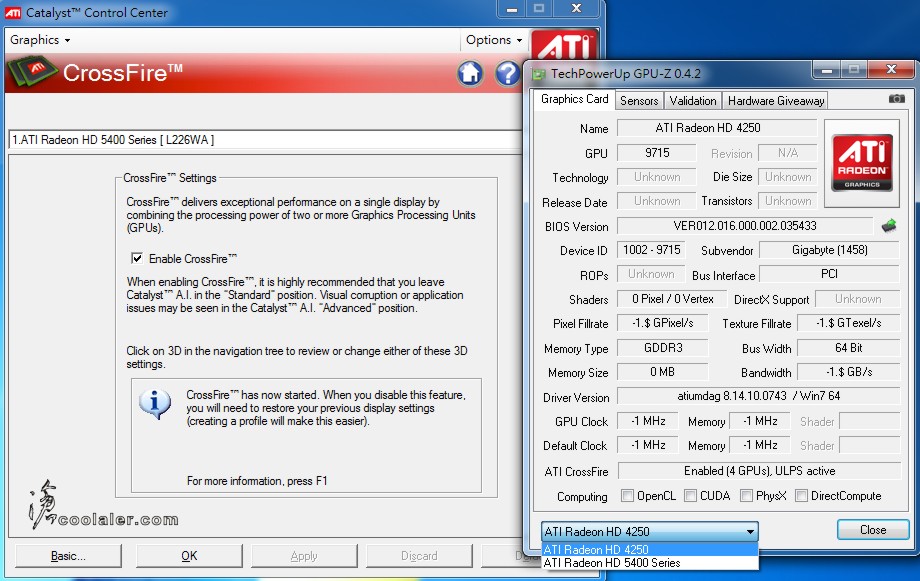

接著內顯HD4250跟HD5450 Hybrid交火一下,GPU-Z顯示錯亂了XD。

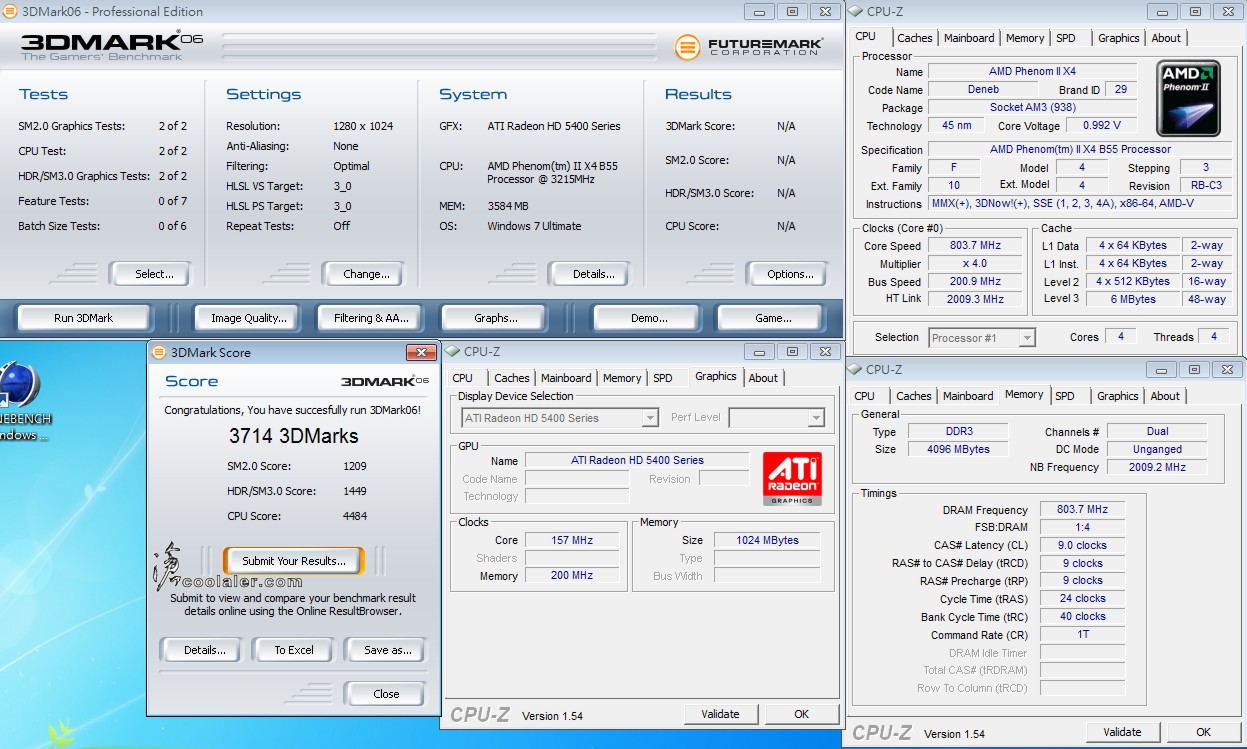

Hybrid交火後的成績
3Dmark06:3714


感覺好像進步了...但...再回來看看單卡HD5450的成績。

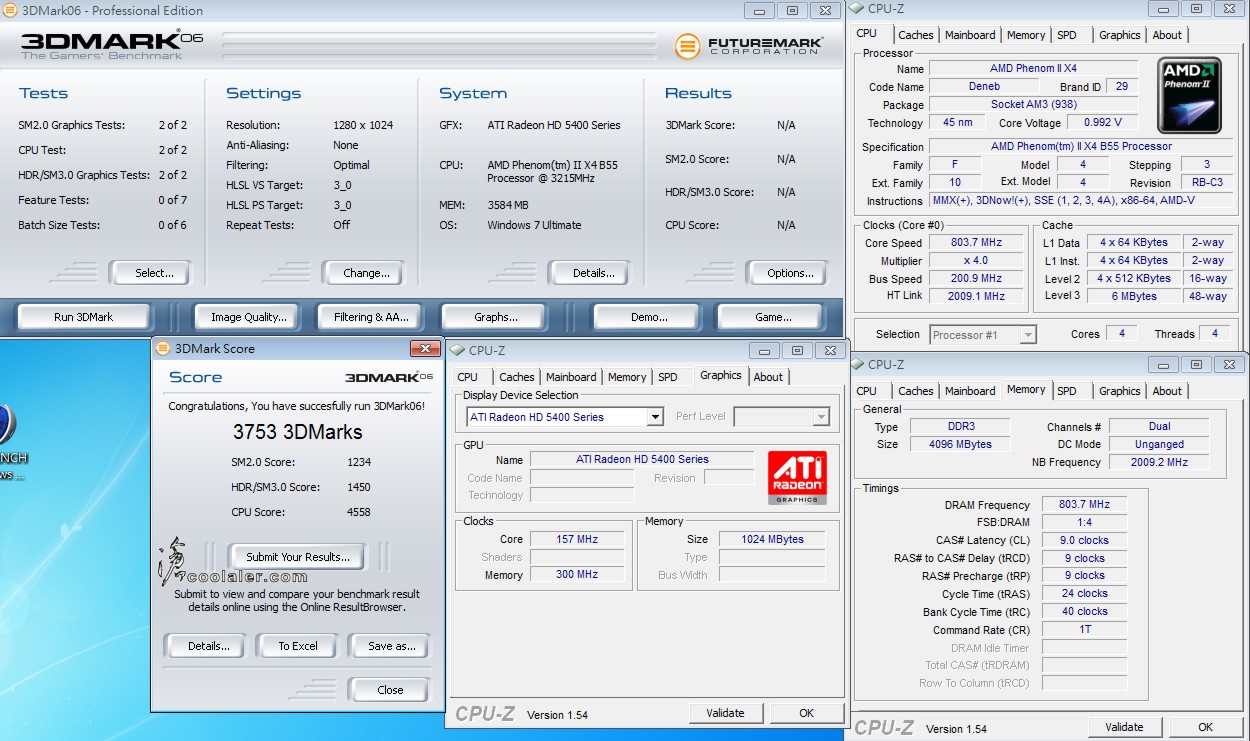

3Dmark06:3753

反倒是交火後成績縮水,臆測應該是驅動程式的問題。


ga66728

我愛APU
已加入
10/10/06
訊息
2,263
互動分數
0
點數
36
在別的地方 看到更詳細的介紹
不過
看到這個
燒機功耗約225W,考量POWER轉換效率80%以上,實際系統負載約225W*0.8=180W

是錯的
應該是將225W是80%轉換過 量到的功率
實際上 你家的電費是281.25W 因為電源轉換功率是80%
也就是281.25W-225W=56.25W被電源轉換功率消耗了(20%)
所以才量到整體是225W

這個180W是錯的 (有錯請指正)

最後編輯:

ga66728

我愛APU
已加入
10/10/06
訊息
2,263
互動分數
0
點數
36
我記得一般的電流電壓表 量的是有效功率
也就是無效功率是量不到的

如電感 電容 則為虛功
量測的到 就是電阻之類的 或是電感電容 相位差 實稱為有效功率

虛功是量測不到的

但 我們一般家庭都是電感
所以我們裝節費器(其實裡面是顆電容)用來改善功率 轉變成實功

抱歉!打擾了 880G其實技嘉做的不錯
價格有點小貴


ravencoffee

進階會員
已加入
11/21/08
訊息
209
互動分數
0
點數
0
一直在等這一片,市面上已經買的到了嗎?


leap6666

進階會員
已加入
1/20/07
訊息
306
互動分數
0
點數
16
市面上已經買的到了嗎?


coowayne

初級會員
已加入
5/14/08
訊息
12
互動分數
0
點數
0
在別的地方 看到更詳細的介紹
不過
看到這個
燒機功耗約225W,考量POWER轉換效率80%以上,實際系統負載約225W*0.8=180W

是錯的
應該是將225W是80%轉換過 量到的功率
實際上 你家的電費是281.25W 因為電源轉換功率是80%
也就是281.25W-225W=56.25W被電源轉換功率消耗了(20%)
所以才量到整體是225W

這個180W是錯的 (有錯請指正)

感謝原PO測試 IPOD快速充應該很多人需要才對:MMM:

另外這位大大 225W這種能實際測量到的瓦數 應該是電源輸入端量測
所以是還沒經過電源轉換損耗之前的總瓦數

所以原來的180W才是正確的

最後編輯:

虛空

榮譽會員
已加入
9/20/05
訊息
3,028
互動分數
0
點數
0
感覺為何那4相電源有種"有批好便宜的牛肉"的感覺...
看起來是不是生鏽了?


fann0737

進階會員
已加入
10/21/09
訊息
458
互動分數
0
點數
0
在別的地方 看到更詳細的介紹
不過
看到這個
燒機功耗約225W,考量POWER轉換效率80%以上,實際系統負載約225W*0.8=180W

是錯的
應該是將225W是80%轉換過 量到的功率
實際上 你家的電費是281.25W 因為電源轉換功率是80%
也就是281.25W-225W=56.25W被電源轉換功率消耗了(20%)
所以才量到整體是225W

這個180W是錯的 (有錯請指正)

是指XF那篇嗎
該位分享者使用的是Seasonic的Power Angel
他是接在power的input端
非output端
量到的功率就是轉換後的功耗
所以他才會說實際全部組件吃功耗225*.08

另外別的論壇的文章
跑來這邊訂正也挺奇怪的


ga66728

我愛APU
已加入
10/10/06
訊息
2,263
互動分數
0
點數
36
另外別的論壇的文章
跑來這邊訂正也挺奇怪的

我嗎?只是有點懷疑實際測到的功率而已
本來80%的認證 就是能源轉換效率
一般人會這麼想 當然是很簡單的問題
我個人研究的80% 個人認為是有效功率與無效功率的轉換

因為這裡看不到更深一層的BIOS選項範圍 所以才去別處看
很少人會把實際的BIOS選項 全POST出來(當然高階除外)

從一個觀看者的角度 總是要有別於其他人的想法
以免被人牽著鼻子走 嘿嘿~
