    Antec 在早前 Computex 展上有展出過的 High Current Gamer Extreme 系列電源目前已經上市,這一版也就是 HCG 系列的更高階版,除了外殼採用玫瑰金的鋁材質包覆之外,規格等級也更上一層,瓦數的部分則是提供 850W 以及 1000W 兩種。

    HCG Extreme 版本與 HCG 的差異有幾點,HCG X 版多了玫瑰金鋁外框,風扇從12公分改為13.5公分,採用伺服器等級線路設計搭配全日系電容,額定溫度50度,可以有長時間穩定電壓,另外線接材接頭也不太一樣,HCG X 版為單條單個6+2pin,HCG 則是單條2個6+2pin。

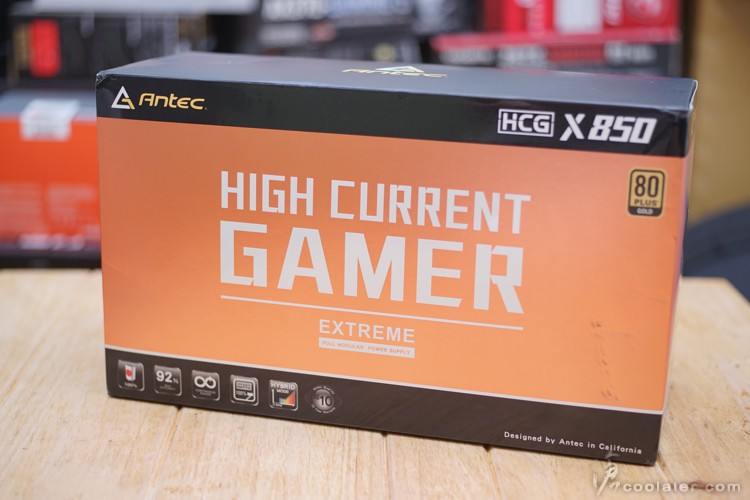

    Antec HCG Extreme 系列一樣是通過 80 Plus 金牌認證、採用全模組化線材設計、搭配100%全日系電容、支援 Hydrid 靜音模式、額定工作溫度可達50度、提供10年保固。
    [​IMG]

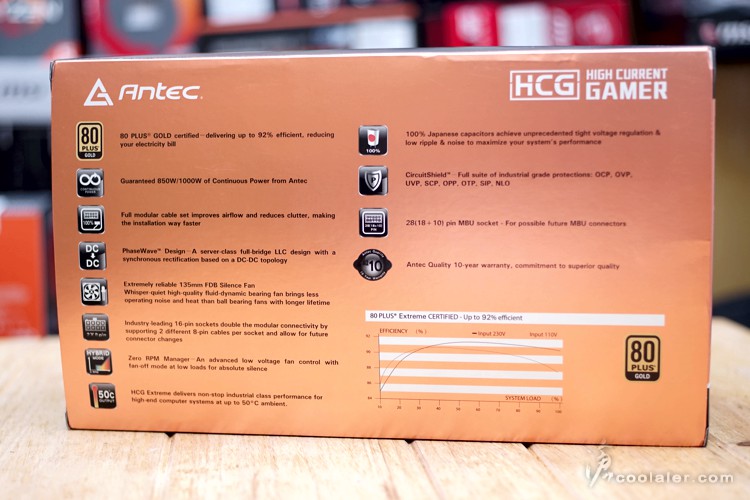

    HCG Extreme 系列採用 DC-DC 以及全橋式 LLC 設計,保護的部分提供 OCP、OVP、UVP、SCP、OPP、OTP、SIP、NLO。
    [​IMG]

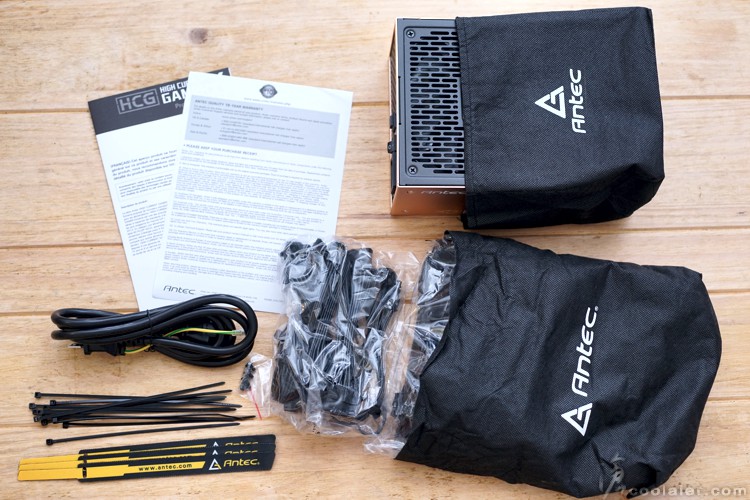

    配件的部分有說明書、保固說明、電源線、一堆一次性束帶、三條可重複使用的魔鬼氈束帶、固定用螺絲、線材包。
    [​IMG]

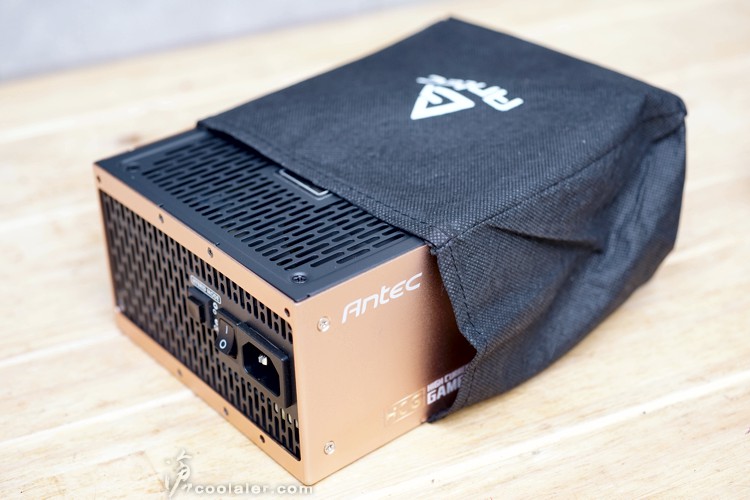

    本體有一個不織布袋子包覆,比起塑膠袋的感覺要好很多。
    [​IMG]

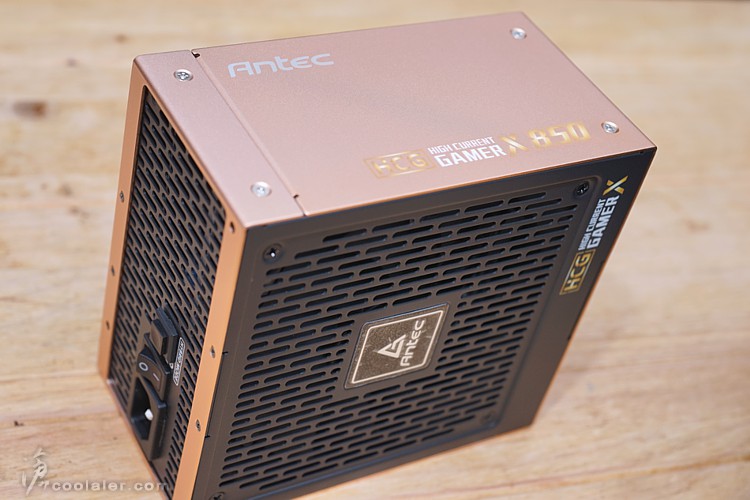

    HCG Extreme 系列的外觀採用玫瑰金色的鋁材質框架包覆,霧面處理,看起來質感還不錯,也不會太娘。
    [​IMG]

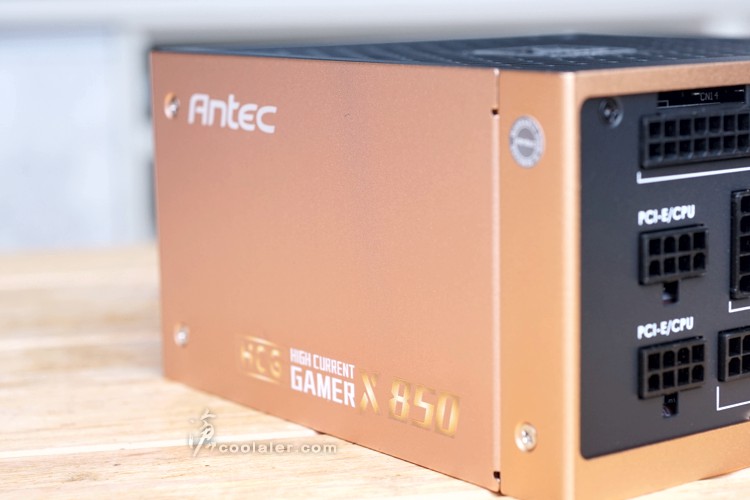

    側邊有 HCG X 850 的字樣。
    [​IMG]

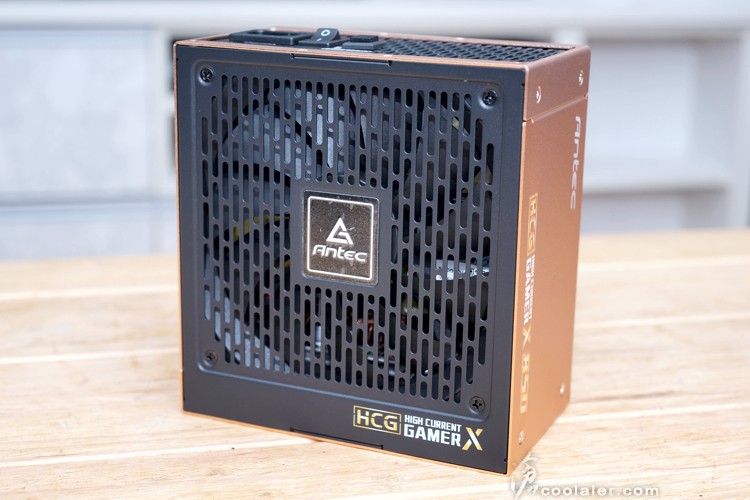

    風扇框架採用竹節狀與 HCG 版也不太一樣,內部風扇則是升級到FDB 13.5公分液態軸承靜音風扇。
    [​IMG]

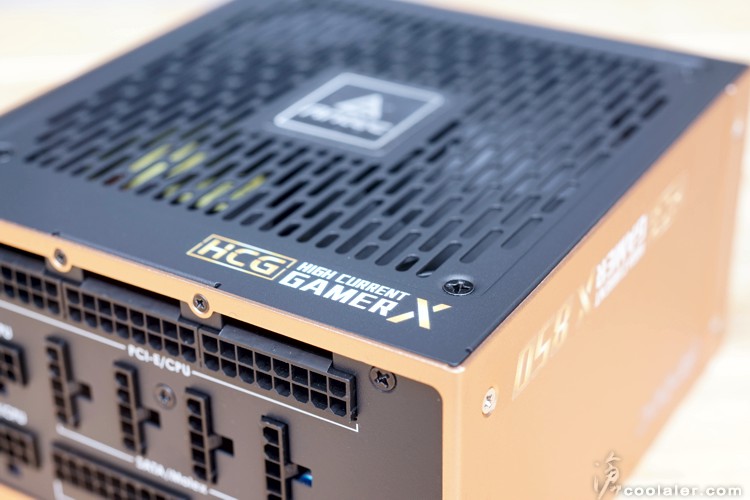

    側邊也有 HCG X 字樣
    [​IMG]

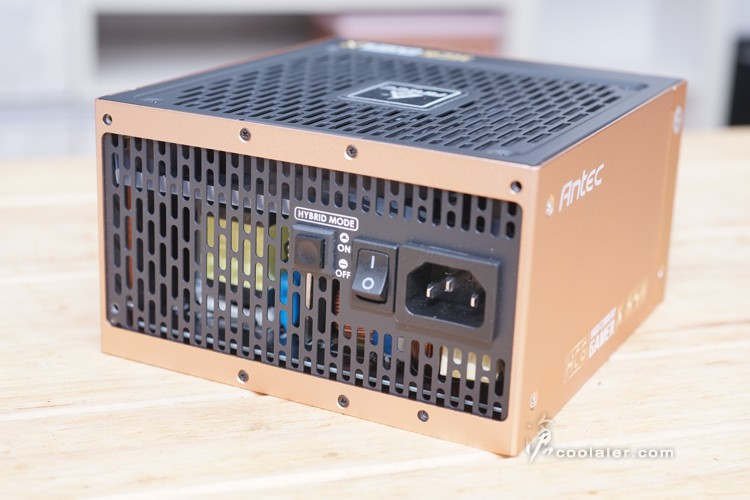

    後方電源開關旁有一個 Hybrid mode 按鈕,用來控制風扇模式,ON 時風扇支援停轉,也就是低負載時風扇是不會轉,可以達到完全靜音。
    [​IMG]


    另一側也有型號字樣。
    [​IMG]

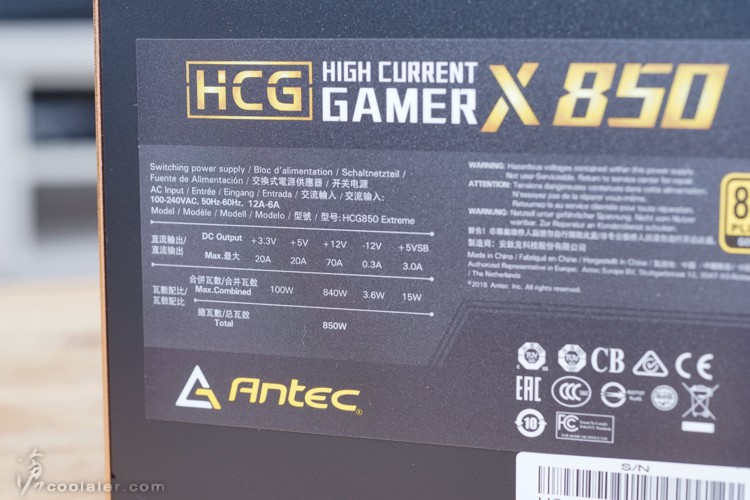

    規格,單路12V 70A。
    [​IMG]

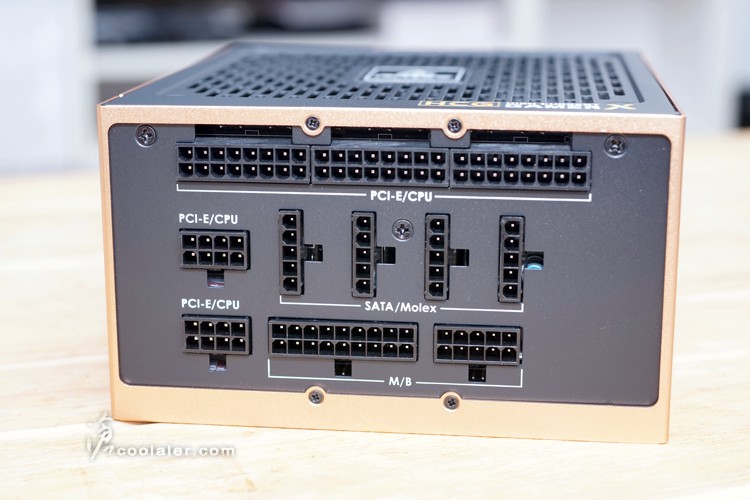

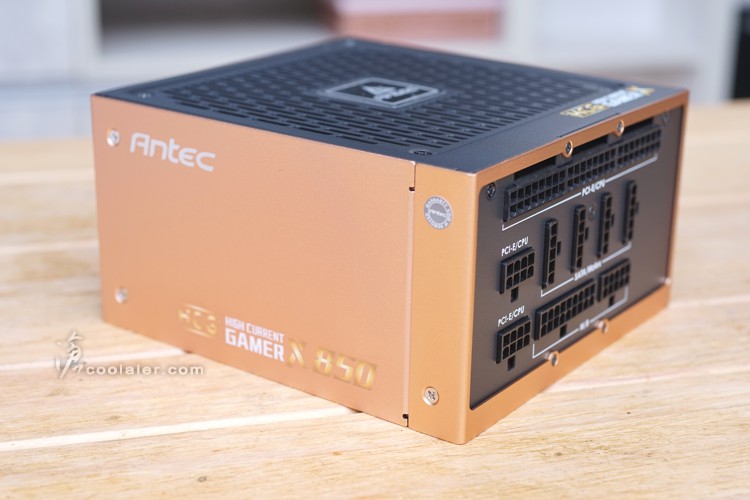

    全模組化接頭,4個SATA/Molex、8個PCI-E/CPU。
    [​IMG]

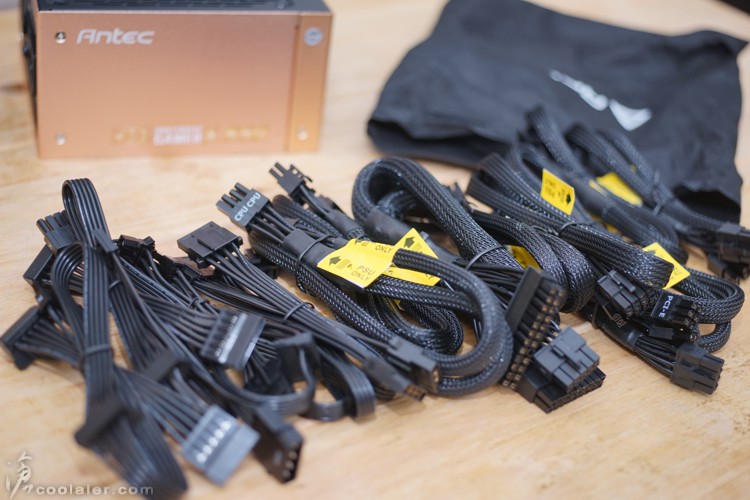

    線材的部分大4pin與SATA是採用扁平化,主線、PCI-E採編織網包覆。
    [​IMG]

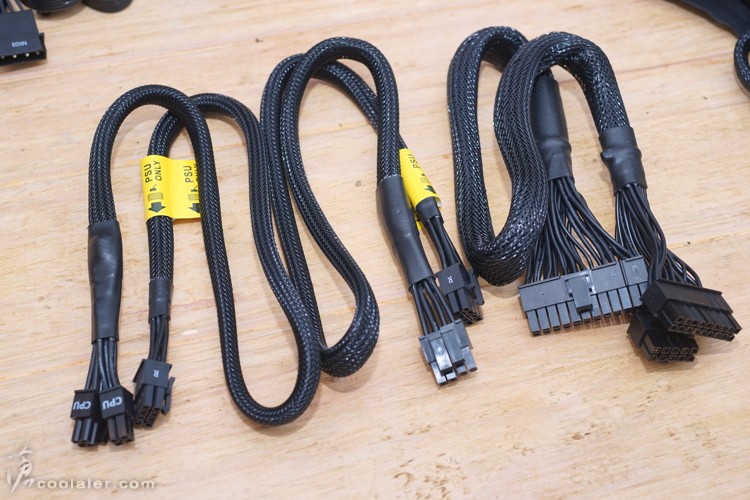

    主線為20+4pin,CPU供電有2條4+4pin。
    [​IMG]


    PCI-E 有6條,單條單個6+2pin。
    [​IMG]

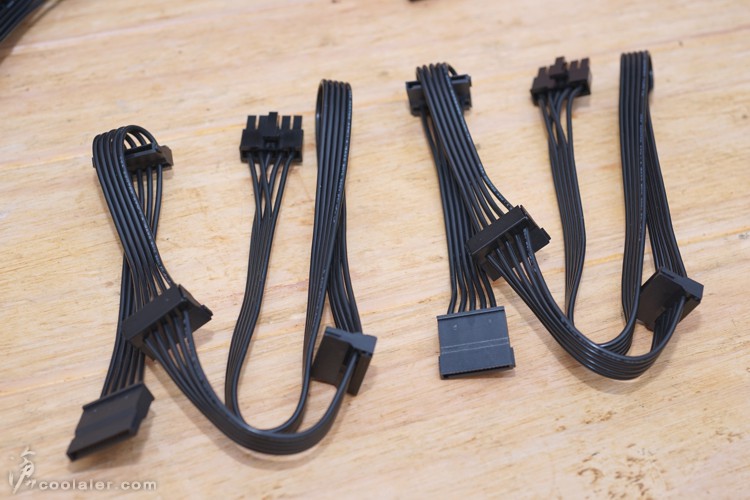

    純 SATA 的部分有2條,單條提供4個SATA。
    [​IMG]

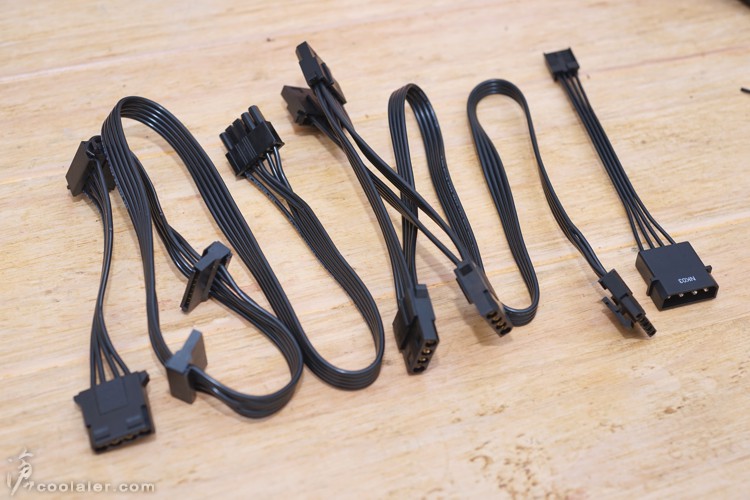

    SATA與大4pin混合有1條,提供3個SATA、1個大4pin。另外還有1條大4pin,提供4個接頭,小4pin是採用大4pin轉接的方式。
    [​IMG]

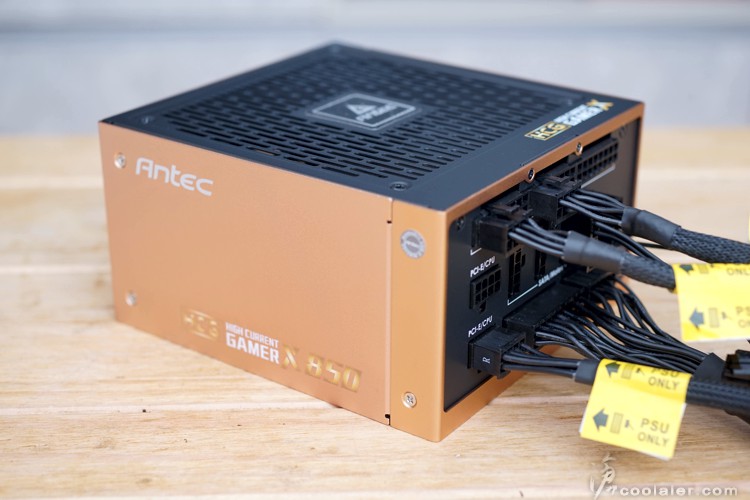

    接上線材準備測試。
    [​IMG]


    測試平台
    CPU: Intel Core i7-8700K
    CPU Cooler: Tt Water 3.0 Extreme
    RAM: GSKILL DDR4 3200 8GBx2
    MB: MSI Z370 Tomahawk
    VGA: PowerColor Vega 56 Red Devil
    HDD: OCZ Vertex 3.20 240GB、Seagate 2TB
    PSU: Antec HCG Extreme 850W
    OS: Windows 10 64bit

    平台的部分,Intel Core i7-8700K 不超頻,電壓預設。
    顯卡搭配 PowerColor Vega 56 Red Devil 單一張卡,無超頻,除了上述周邊,並無光碟、其他風扇。

    測試以 OCCT 作為燒機測試使用,不過並不使用 OCCT 內建所測得的數值,而是直接使用三用電錶監測5V及12V的數據變化,並透過USB傳輸記錄數值輸出圖表。

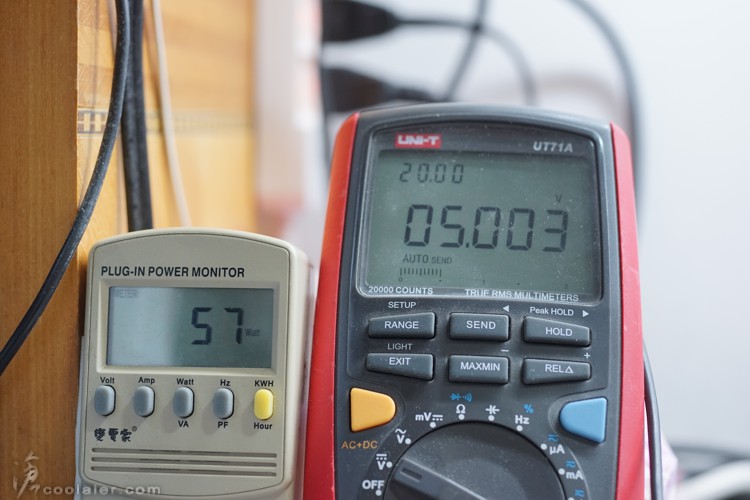

    整機平台待機的功耗及電壓如下,待機時的最低功耗約57W左右。
    5V待機輕載時約在5.002~5.004V之間。
    [​IMG]

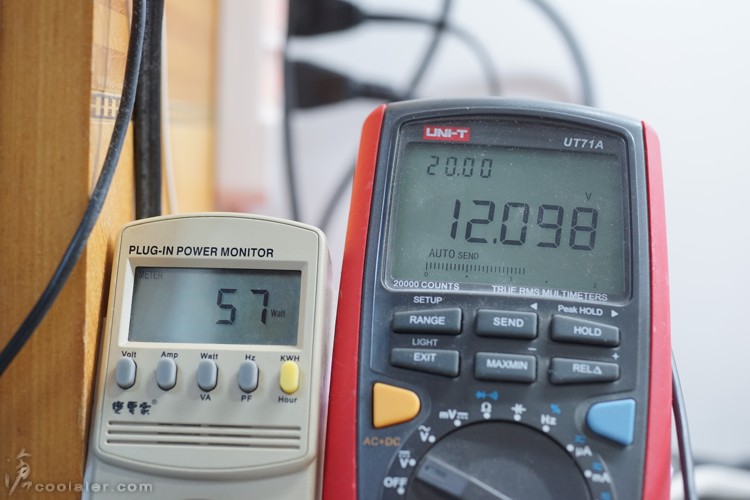

    12V待機輕載時約在12.097~12.102V之間。
    [​IMG]



    CPU 負載測試15分鐘
    以 OCCT 為功耗的測試,直接使用三用電錶將測得的數據輸出,設定每2秒記錄一次,全程15分鐘,前一分鐘與最後五分鐘為待機狀態。

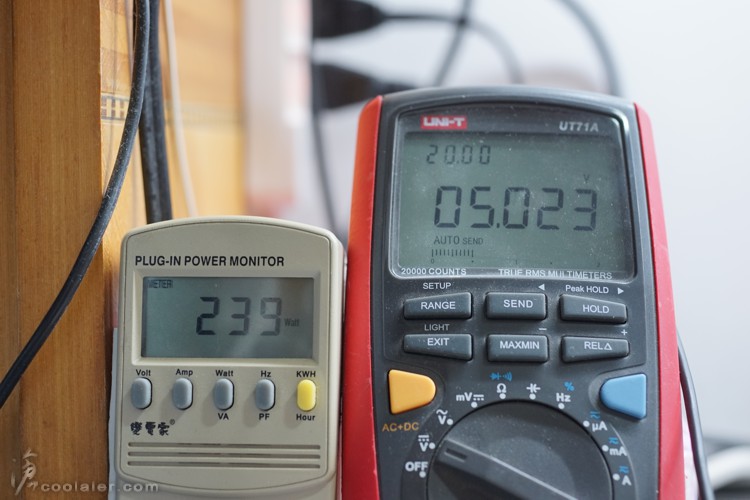

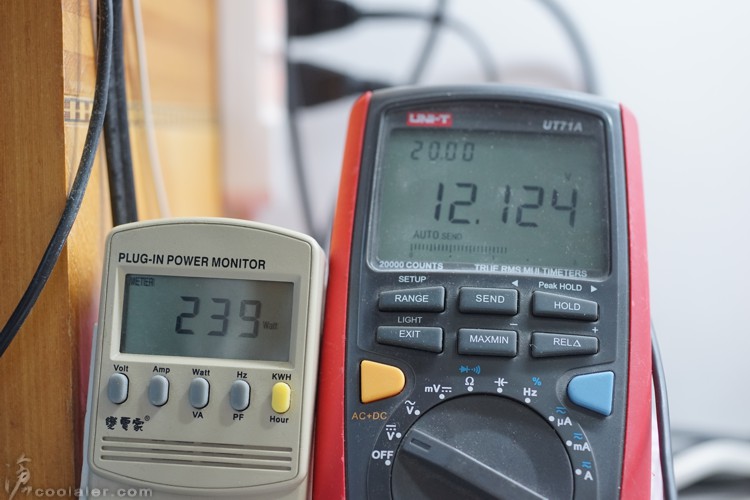

    CPU 測試時整機的最高功耗約在239W左右。
    5V的部份在CPU負載時略微上升,不過負載時波動不明顯。測試時的範圍大概在5.002~5.024V之間。
    [​IMG]

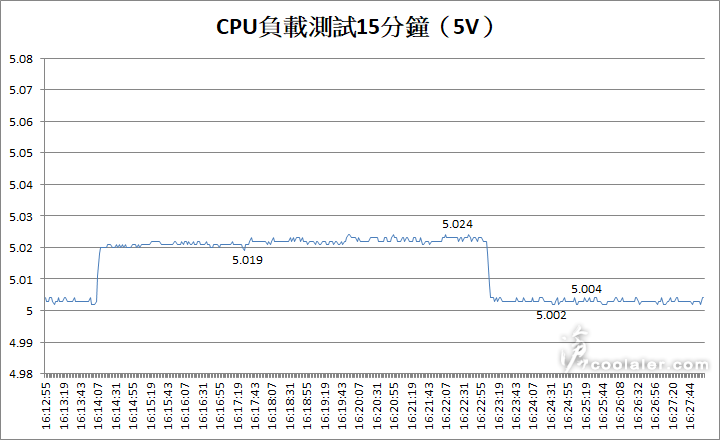

    5V的測試結果,最低為5.002V,最高為5.024V,波動0.022V,負載時有上升一些,負載區段無明顯波動在 5.019~5.024V 之間。
    [​IMG]



    12V的部分單CPU負載時也是略微上升,測試時的範圍大概在12.1~12.126V之間。
    [​IMG]

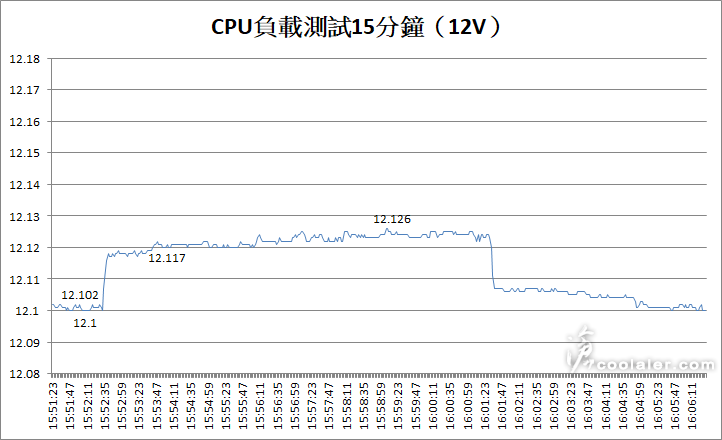

    12V的測試結果,最低為12.1V,最高為12.126V,最大波動為0.026V,負載時有一些上升,不過並沒有明顯波動,表現平穩,在12.117~12.126V。
    [​IMG]



    CPU+GPU負載測試15分鐘

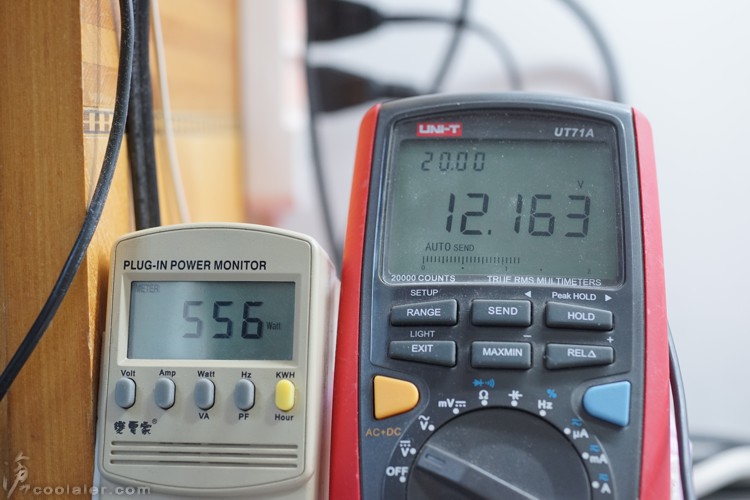

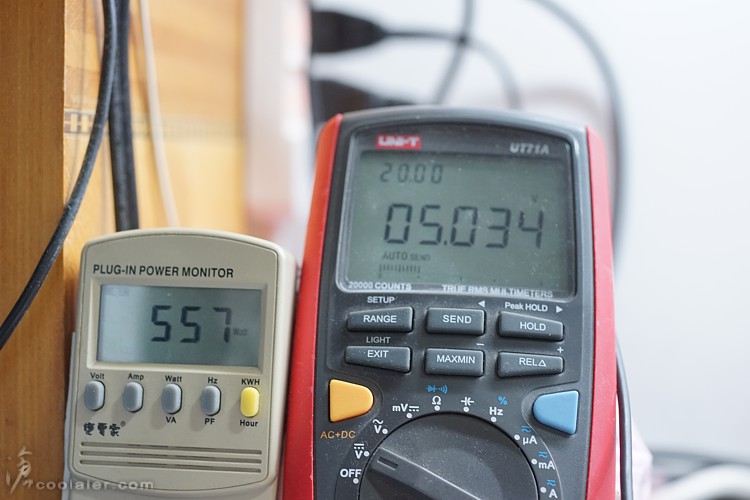

    CPU+GPU測試時整機的最高功耗約落在557W左右。
    5V雙負載比單負載時有較明顯上升,測試範圍在5.002~5.038V之間。
    [​IMG]

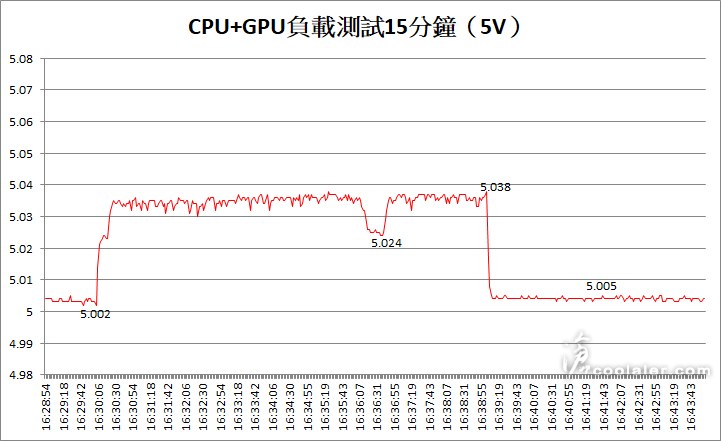

    5V的測試結果,最低為5.002V,最高為5.038V,最大波動為0.036V,負載時上升一些,在5.024~5.038V之間。
    [​IMG]



    12V的部份在雙負載時上升較明顯一些,比單CPU負載時要高,測試範圍在12.097~12.168V之間。
    [​IMG]

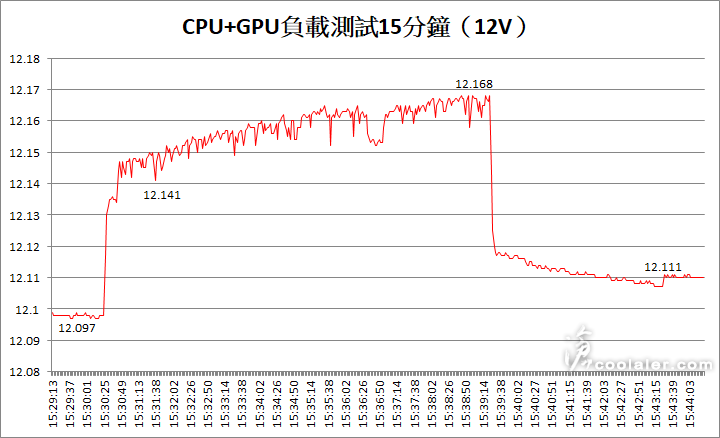

    12V的測試結果,最低為12.097V,最高為12.168V,波動0.071V,負載區段時明顯上升一些,在12.141~12.168V之間。
    [​IMG]


    小結
    從測試上看來,5V波動在雙負載下約0.7%,12V約0.6%,表現上還不錯,其實測起來與 HCG 850W 還蠻像,不過似乎有比較穩一點點,應該說兩者都很穩,畢竟波動幅度都很小,HCG Extreme 與 HCG 都有 850W,前者售價為4490元,後者3890元,兩者價差為600元,多了玫瑰金外框、風扇尺寸升級、伺服器級50度額定工作溫度、UVP 欠電壓保護等,以上供各位入手參考。
