AcBel 康舒 iPower 90m 500W 半模組化電源開箱測試

AcBel 康舒目前中階的80Plus金牌認證電源供應器除了 iPower 90 系列之外還有半模組化 90m 的版本,
基本上這兩者設計差不多,主要是差在90m的線材部分模組化以及單路12V(iPower 90為多路),
一樣提供入門置中高階400W、500W、600W、700W四款瓦數規格。

iPower 90m系列一樣採用SRC串連協振架構,搭配兩組同步整流DC-DC線路設計,
通過80Plus金牌認證,最高可達90%以上的轉換效率,有過電壓、過電流、過溫度、過功率以及短路保護。

先前有開箱過非模組化的iPower 90 700W,而這次入手的是 iPower 90m 500W,"m"也就是半模組化版本。



主要特色,採單路12V、噪音值低於20dB、可適用於高海拔與熱帶地區、1小時超頻超瓦50W使用沒問題。



iPower 90m 有400W、500W、600W以及700W四種瓦數。

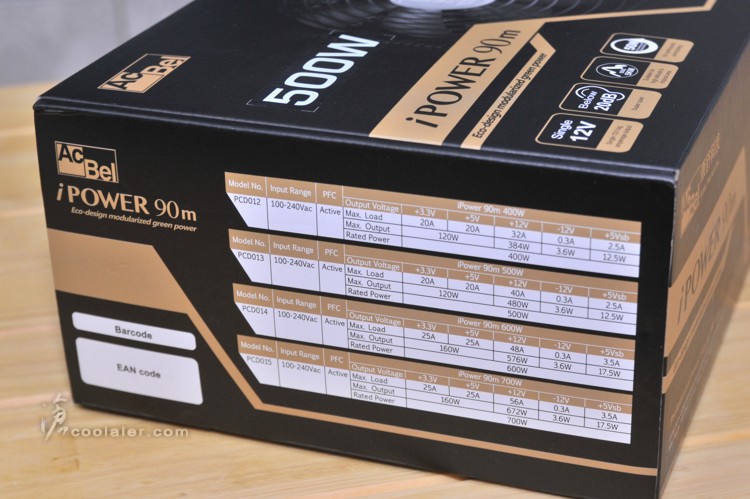

盒背上有規格特色說明、線材接頭數量。

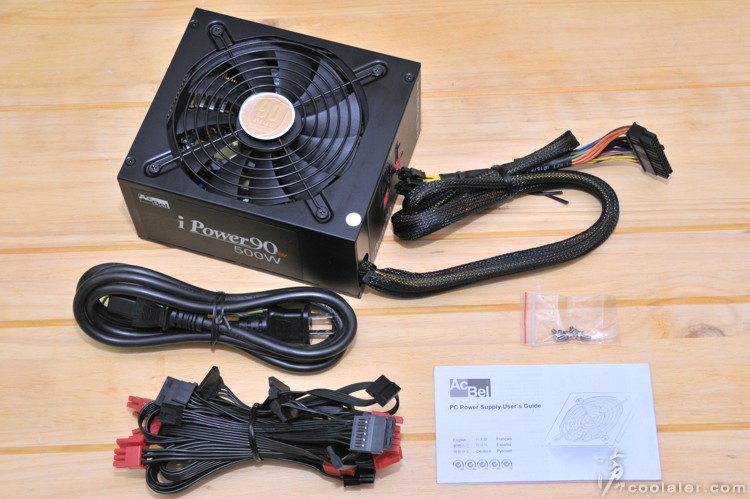

配件有電源線、模組化線材、說明書、固定用螺絲。

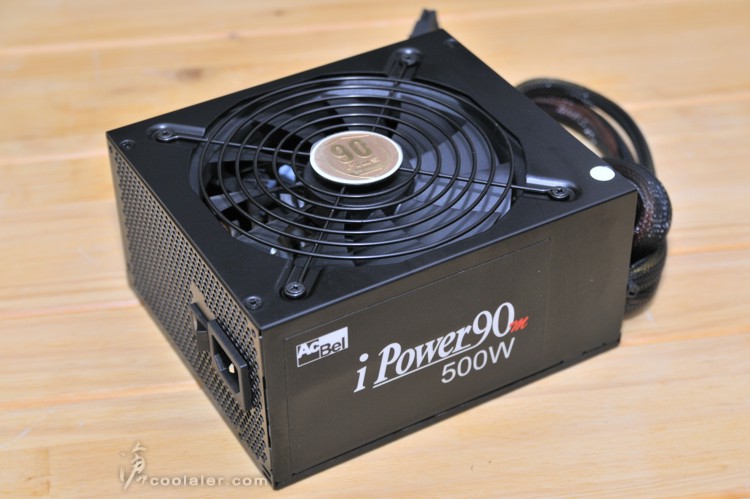

AcBel的iPower 90m外觀依舊是相當樸素,僅有側邊有一張型號標貼。

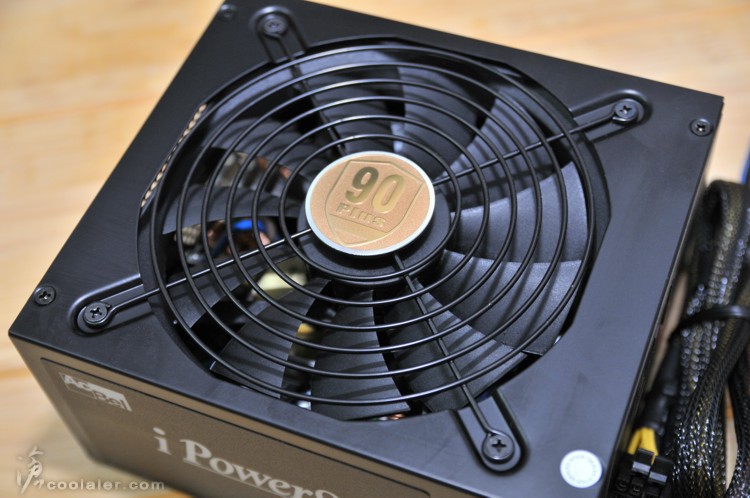

採用13.5公分的溫控低噪音風扇。

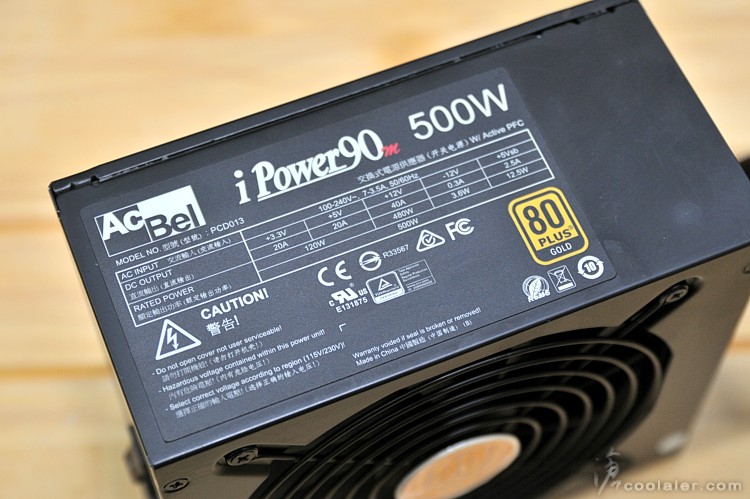

規格標籤,12V 40A。

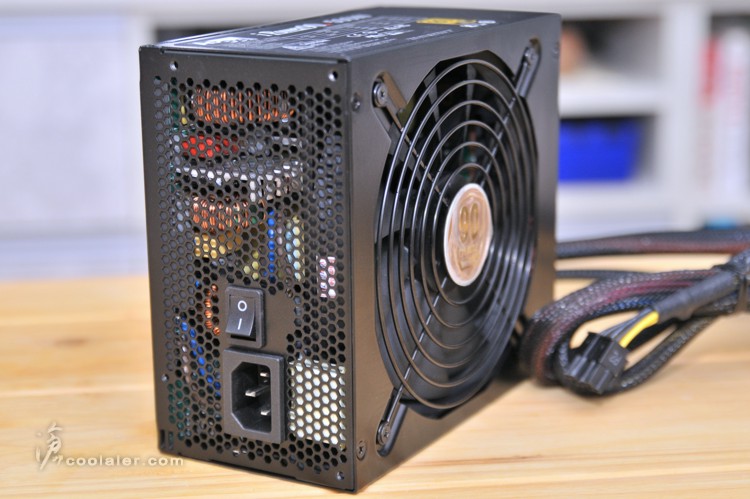

後側為蜂巢狀通風孔,電源接口旁邊有附帶電源開關。

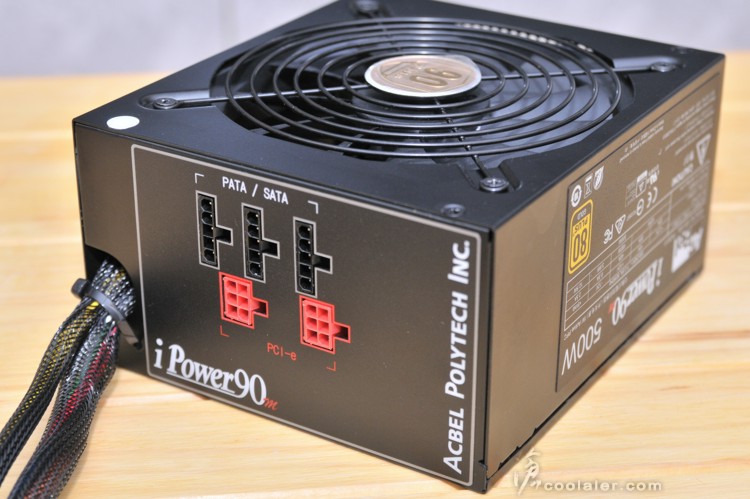

模組化接口,iPower 90m 500W有3個週邊以及2個PCI-E電源接口。

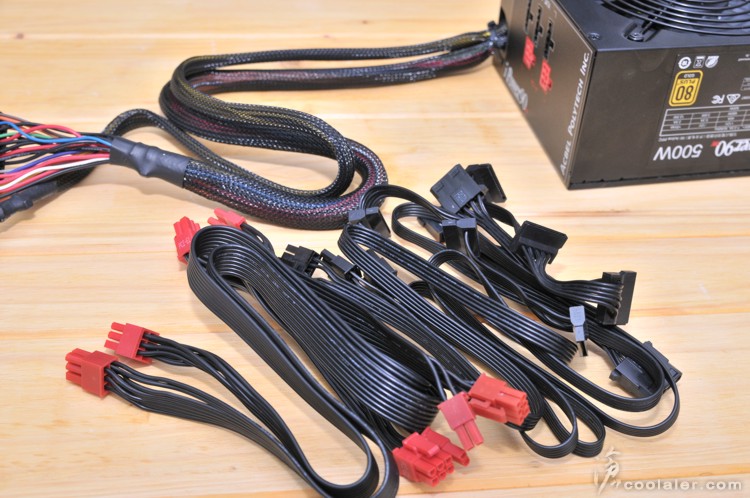

主線材為編織網包覆,模組化線材則是採用扁線設計。

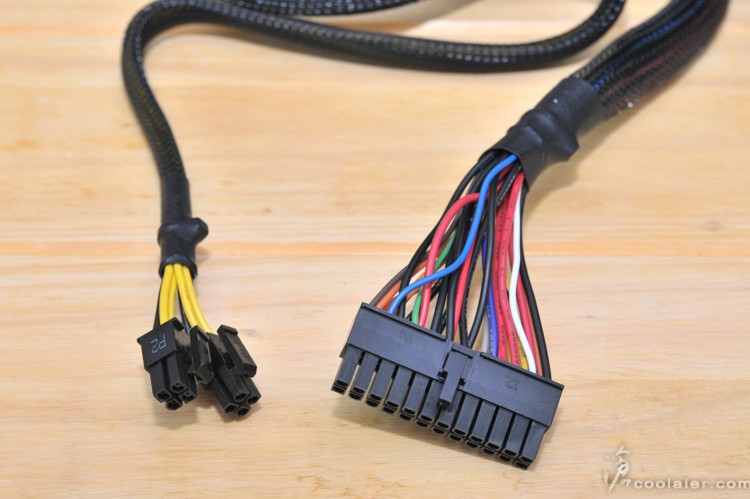

主電源線是連接在電源本體,提供24pin以及4+4pin CPU電源。

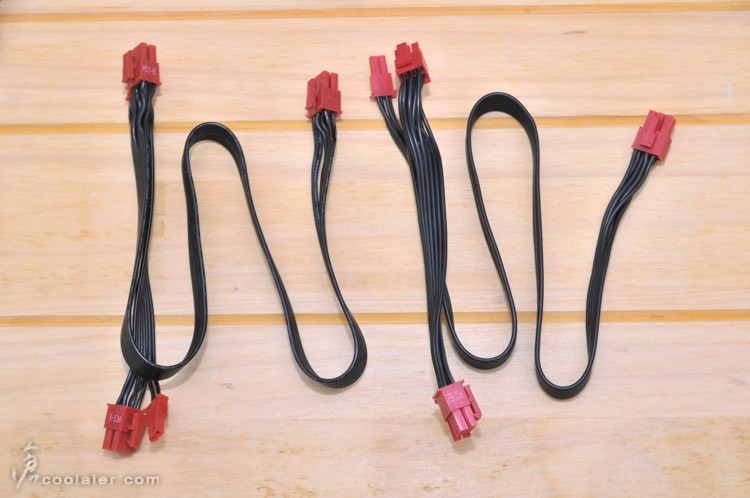

PCI-E有2條,共提供4個6+2pin接頭。

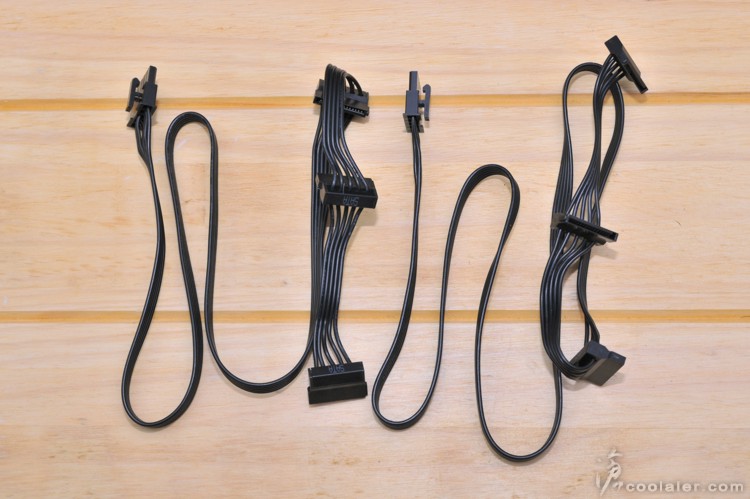

SATA電源有2條,共提供6個接頭,採用短距設計,機殼內硬碟排列安裝免整線。

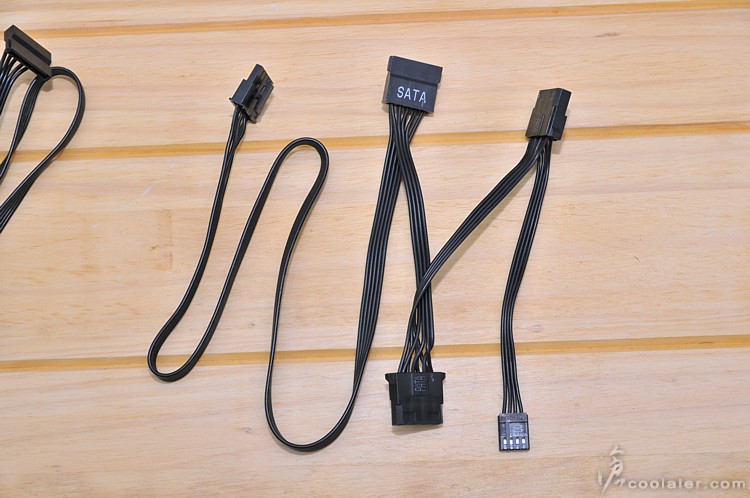

大小4pin則有1條,提供3個大4pin以及1個小4pin。



測試平台
CPU: Intel Core i7-5960X ES(預設)
CPU Cooler: Tt Water 3.0 Ultimate
RAM: GSKILL DDR4 2133 4GBx4
MB: GIGABYTE X99M-Gaming 5
VGA: GIGABYTE GTX 780 Ti OC
HDD: OCZ Vertex 3.20 240GB
PSU: AcBel iPower 90m 500W
OS: Windows 7 64bit

CPU i7-5960X無超頻,預設電壓。顯卡搭配GIGABYTE GTX 780 Ti OC單一張卡,無手動超頻,
除了上述周邊,並無光碟、其他風扇。

測試以OCCT作為燒機測試使用,不過並不使用OCCT內建所測得的數值,
而是直接使用三用電錶監測5V及12V的數據變化,並透過USB傳輸記錄數值輸出圖表。

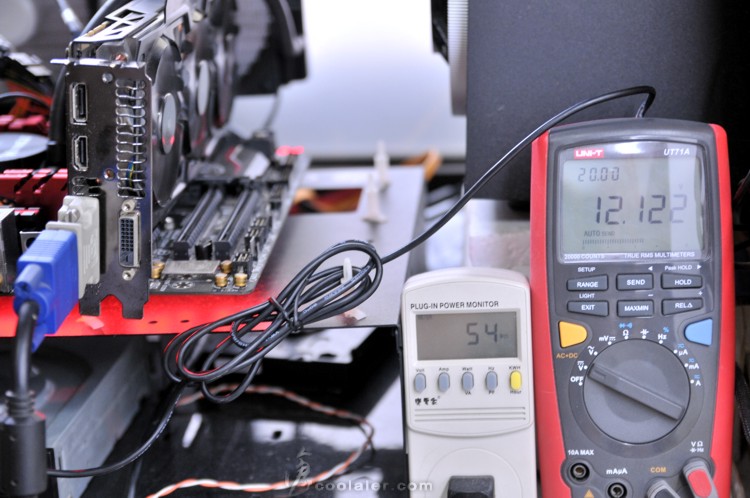

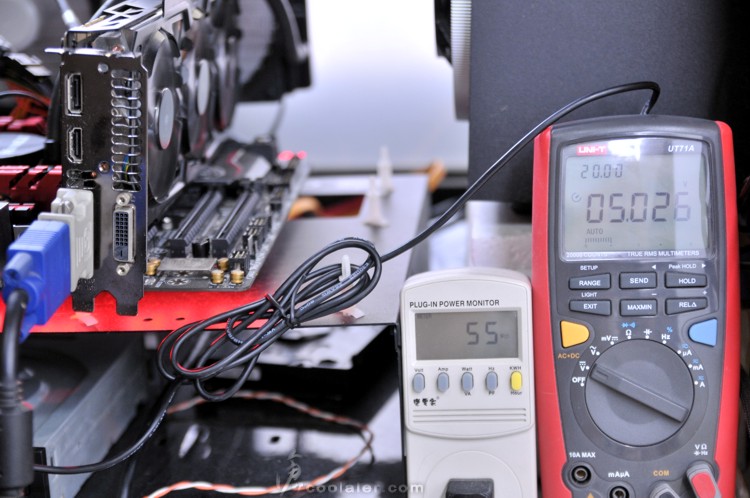

整機平台待機的功耗及電壓如下,待機時的最低功耗約54W左右。
5V待機時約在5.025~5.027V之間。



12V待機在12.111~12.128V之間。



CPU負載測試20分鐘
以OCCT為功耗的測試,直接使用三用電錶將測得的數據輸出,
設定每2秒記錄一次,全程20分鐘,前一分鐘與最後五分鐘為待機狀態。

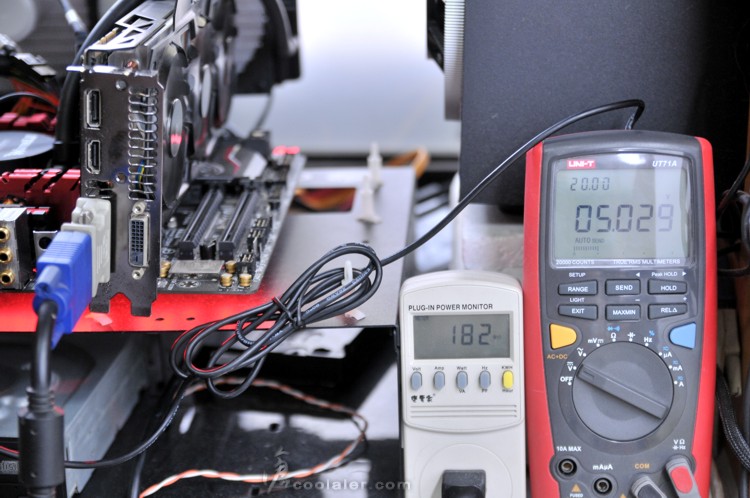

CPU測試時整機的最高功耗約在182W左右。

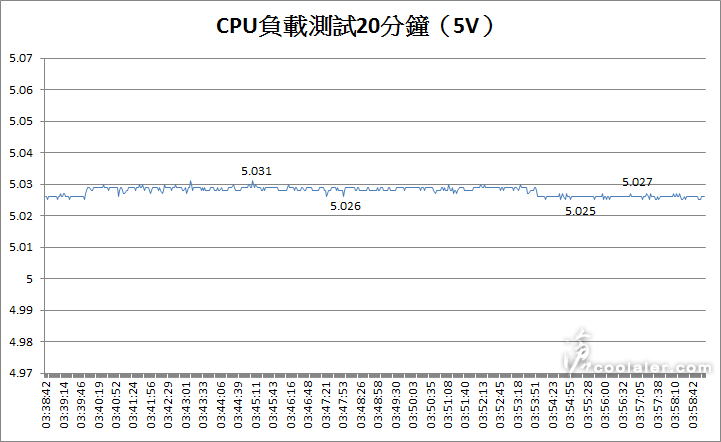

5V的部份在CPU負載時是些微提昇,波動不大,測試時的範圍大概在5.025~5.031V之間。



5V的測試結果,最低為5.025V,最高為5.031V,最大波動0.006V,
負載間波動較明顯一些,不過起伏不大,範圍在5.026~5.031V。

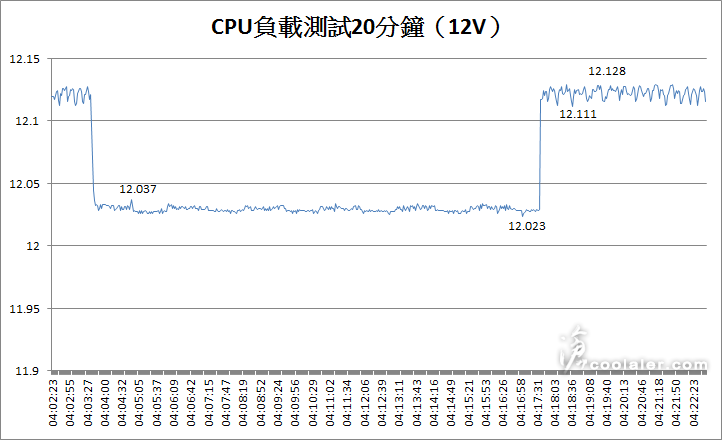

12V的部份在CPU負載時的波動有明顯下降,測試時範圍在12.023~12.128V。



12V的測試結果,最低為12.023V,最高為12.128V,最大波動為0.105V,
負載區段有明顯的下降,不過測試間波動範圍不大,在12.023~12.037V之間,波動0.014V。




CPU+GPU負載測試20分鐘

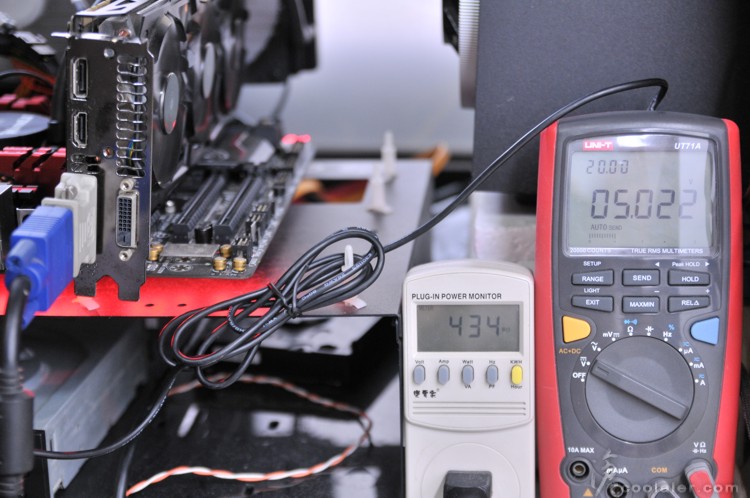

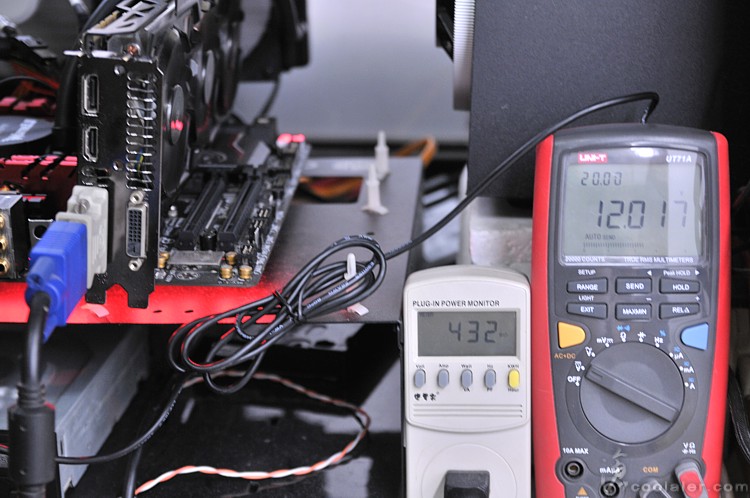

CPU+GPU測試時整機的最高功耗約落在434W左右。

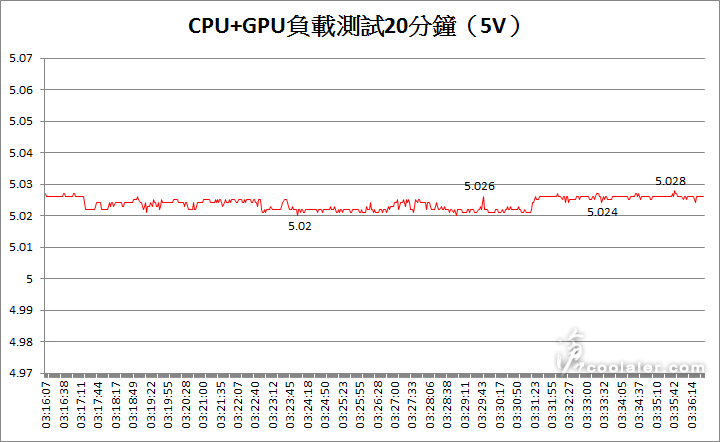

5V雙負載時與單CPU負載測試時的波動有更為明顯一些,不過幅度仍小,測試範圍在5.02~5.028V之間。



5V測試的部份,最低為5.02V,最高為5.028V,最大波動為0.008V,
負載區段的波動在5.02~5.026V之間,波動0.006V。

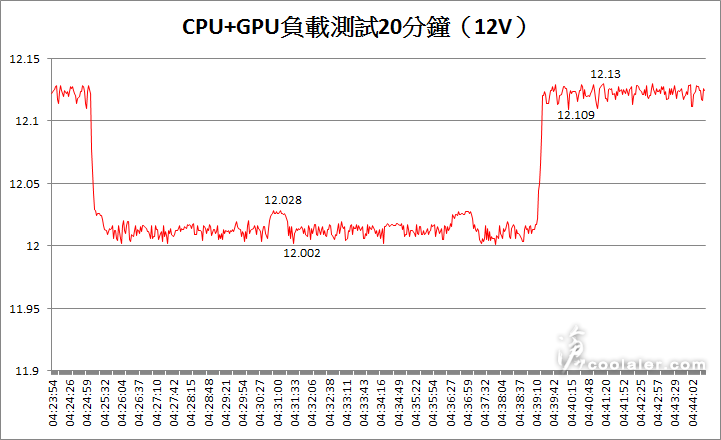

12V的部份在全負載測試時與單CPU負載波動更為明顯一些,不過差距不大,測試範圍在12.002~12.13V之間。



12V的測試結果,最低為12.002V,最高為12.13V,最大波動0.128V。
負載區段約在12.002~12.028V之間,約0.026V。



小結
從測試上來看AcBel的iPower 90m 500W的表現還算是相當穩定,在高負載的測試下,
5V的最大波動只有0.008V,而12V為0.128V,僅1%左右,且負載區間幅度算是相當小。

iPower 90m為半模組化,雖然不比全模組化外觀來得有一致性,
但可選擇性安裝線材仍有相當的彈性,未使用的線材不安裝,在整線上也比較便利些。
目前iPower 90m與iPower 90非模組化同瓦數相比的價差大約是200元,保固一樣為5年。
