TT Ceres 500 TG ARGB 開箱 , 支援420mm、雙360mm水冷

TT 曜越最近推出了新款 Ceres 系列機殼,首推型號是勁透 Ceres 500 TG ARGB ,有黑色以及雪白兩種顏色,主要針對散熱以及高實用性設計,在面板的部分開孔率達到六成,搭配頂部、底部以及下側邊都有通風開孔,以確保能有效散熱,而且能夠支援到雙 360mm 水冷排,相當適合高階旗艦平台的玩家。

TT 勁透 Ceres 500 TG ARGB。右上側有標示內部直接預裝了4顆14公分 CT140 ARGB 風扇,且能相容於各家主機板同步燈效控制。



Ceres 500 TG ARGB 規格
體積:525x245x507.7mm
預裝風扇:前3後1顆14公分風扇 CT140 ARGB 風扇
硬碟擴充:最多5顆3.5吋或8顆2.5吋硬碟(外箱標示不正確)
擴充卡槽:7
主機板:E-ATX 向下相容
前置 IO:USB 3.2 Gen 2 Type-C x1 、 USB 3.0 x2 、 HD Audio
電源供應器:ATX 22公分
CPU 散熱器高度限制:18.5公分
顯卡長度限制:前面無裝水冷排 42.5公分,有裝水冷排 39.5公分
風扇支援:前面3顆14或12公分,頂部3顆14或12公分,後方1顆14或12公分
水冷支援:前面42或36公分,頂部36或28公分,後12公分


配件有說明書、螺絲包、一把束帶、蜂鳴器、顯卡支撐架。


入手的 Ceres 500 TG ARGB 是黑色版本,另外也有白色版本可選。


整體外觀黑色,搭配左側大面積鋼化玻璃,外型在面板的部分有經過設計,面板底襯採用鋼材延伸到下方彎折弧度造型,個人覺得質感是相當不錯。側板下方電源對應位置有通風孔。


前置 IO 在面板左側位置,有電源鍵、指示燈、1個 USB 3.2 Gen 2 Type-C 、2個 USB 3.0、耳麥孔、重置鍵。


玻璃透側採用門片式開啟,在右側邊有一個手轉把,用於門片開關。


內側其實就是單純的檔板,透過旋轉卡住機身。


頂部有大面積的開孔,可以看到有採用不對稱式部分不打孔,比起全打孔其實是要有一點設計感,也比較不死板。


面板與頂部也是採用相同的設計,開孔率有達到六成,內側可以看到對應了3顆14公分風扇。



面板襯底是一塊鋼板材質,往下與面板交錯斜切,下緣弧形收邊,上面印有 TT Thermaltake Logo 字樣。


下面彎折處是鏤空設計。


右側板。


對應電源供應器位置也有通風孔。


後方,能打洞的幾乎都打了。


頂部上蓋可拆,後方有兩顆手轉螺絲(有防掉落設計)。


轉鬆往後推上掀即可拆下。


內側有對應大面積濾網。


濾網是比較耐用有塑膠邊框,側邊可以與頂蓋卡住,採磁吸固定。


右側板開孔位置也有對應濾網設計。


一樣是有塑膠邊框的濾網,卡住溝槽並磁吸式固定。


透側後方有旋轉關節,往上抬就可以拆下。


Ceres 500 TG ARGB 內部,基本上硬體配置與一般機殼相同,下方為電源以及硬碟遮罩。主板安裝空間很大,可以支援到 E-ATX 。


頂部可以安裝3顆12或14公分風扇,支援36或28公分水冷排。


從安裝孔位上方可以判別,預留很餘裕的空間。


後方預裝1顆14公分風扇,擴充卡槽有7個,檔板可重複使用。


下方遮罩上也有大面積通風孔。


預裝直立顯卡安裝支架,不過排線還是要另購的。


擴充卡槽採用模組化設計,可以轉向支援直立顯卡。右側有兩顆螺絲可以轉下先拆下檔片,然後拆下四邊螺絲。


轉向,卡住溝槽,相對應螺絲位置固定。


下方電源遮罩外側有對應通風孔,這塊可拆卸,後方有手轉螺絲固定。


右側這塊是頂部兩根螺絲固定。


通風孔內側有可拆濾網設計。


右側邊這塊拆卸可以對應硬碟,硬碟托盤可以轉向安裝。


另外還有一個重點,可選配3.9吋 LCD 液晶螢幕顯示器,用於顯示即時資訊、時間、或天氣等生活化資訊,甚至是播放 480×128 解析度的 JPG 或 GIF 檔。


主板右側有一塊 2.5 / 3.5 吋硬碟安裝板,可相容於1顆 3.5 吋或2顆 2.5 吋。




前面預裝3顆14公分 ARGB 風扇,在下方與遮罩間也預留了水冷排的安裝位。


後方一樣有2塊 2.5 / 3.5 吋硬碟安裝板,加上下方硬碟托盤架,一共可以安裝最多5顆3.5吋,或8顆2.5吋硬碟。


在走線的部分 Ceres 500 TG ARGB 有預裝理線夾以及魔鬼氈束帶,讓玩家可以更為便利的整理線材。


左側邊也有3個理線夾。


下方有2個抽取式的硬碟托盤。


可相容於3.5吋或2.5吋硬碟。


面板可拆,左右兩側上方有凸點,有點類似止滑效果,但其實並不是那麼有用,反正就是從這兩側夾住往外拉出。


面板並沒有任何連接線,所以並不用擔心拆卸會扯到線材問題。


3顆 TT CT140 ARGB 風扇。


在前置 IO 連接線的部分也是整理得很漂亮,甚至還用了理線夾固定。


面板內側鋪有大面積濾網,也是比較高級有塑膠邊框的可拆濾網。


底部也有大面積的抽取式濾網。


從前面就可以抽出,這是相當方便,你可以想像只能從後方抽出,但後面就幾乎是靠牆了。


電源安裝可以先拆外面這塊安裝板,裝到電源上在推回去機殼固定。如果你電源供應器長度不是很長,倒是可以直接從側邊推入安裝。


頂部安裝36公分水冷,空間還算餘裕,與主機板並不會過於緊迫。


顯卡支援度是完全沒問題,即便在右側邊有裝水冷排的情況下,都還能支援到39.5公分,目前應該也沒有那麼長的顯卡。


最後來幾張燈效圖。Ceres 500 TG ARGB 燈效的部分並沒有自帶控制器,所以預裝的4顆 ARGB 風扇需要連接於主機板才會有燈效。






小結
TT Ceres 500 TG ARGB 個人是還蠻喜歡,在外觀上質感不錯,雖然打了很多孔洞,但都有對應可拆式濾網,且並非是那種陽春型磁吸式,散熱上可預期有相當的表現,出廠就預裝4顆14公分風扇,如果 CPU 使用36公分水冷,那一切都很剛好,幾乎可以不用再擴充,另外也可以支援到雙36公分水冷,對於 CPU、顯卡都上水冷也是沒問題的,且前面能對應到42公分水冷,即便裝上42公分 AIO,風扇也不浪費,3顆14公分可直接移裝頂部。

硬碟擴充支援的部分最多能安裝5顆3.5吋或8顆2.5吋,這應該能滿足多數玩家,尤其是一直留有3.5吋放著珍藏資料的老玩家,或是有大容量需求的用戶。顯卡的部分也有支援垂直安裝,以及針對現在顯卡都像磚頭一樣重給了支撐架,讓玩家省去修剪高科技竹筷。另外在安裝上,針對線材整理有預裝了理線夾,加上背部走線空間還算寬,整理時還頗為便利。

tw28888

榮譽會員
已加入
1/10/09
訊息
1,129
互動分數
24
點數
38

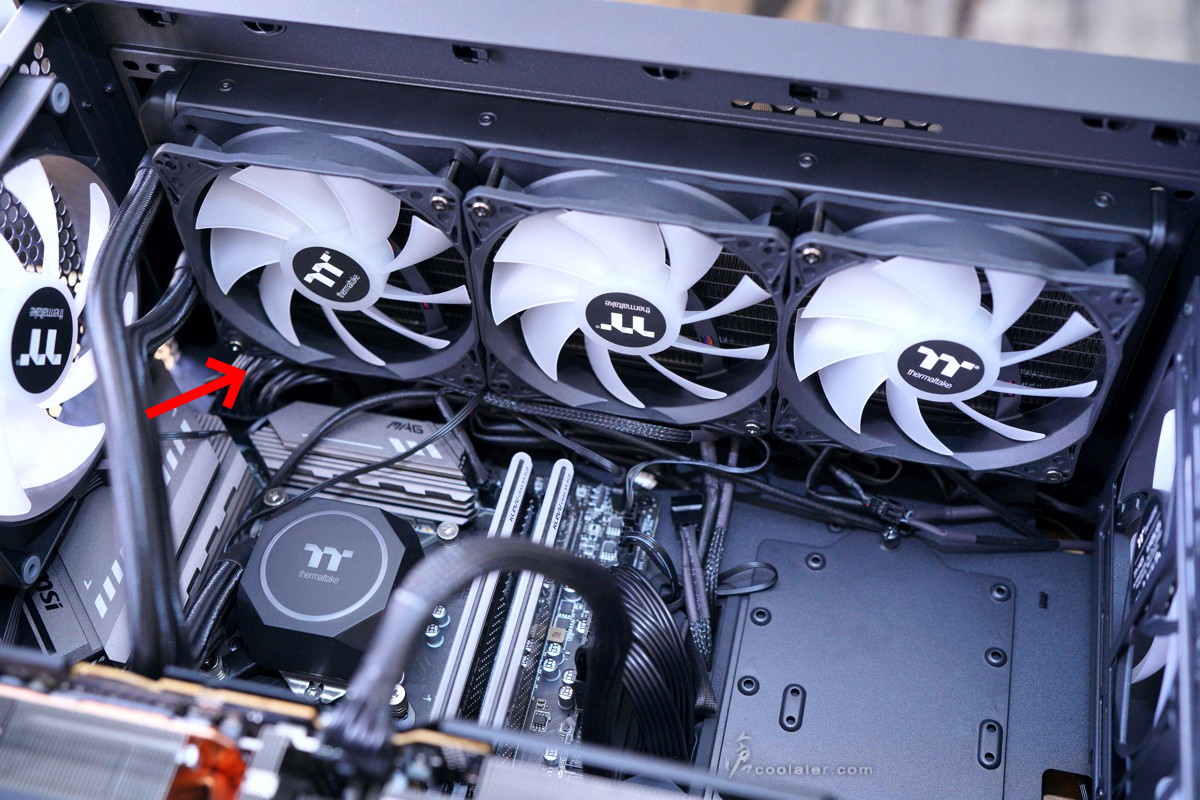

感謝分享,每次頂部裝360水冷,最討厭的就是CPU電源線..
