ASUS ROG STRIX B850-I GAMING WIFI開箱試用
ASUS ROG STRIX B850-I GAMING WIFI開箱及功能介紹

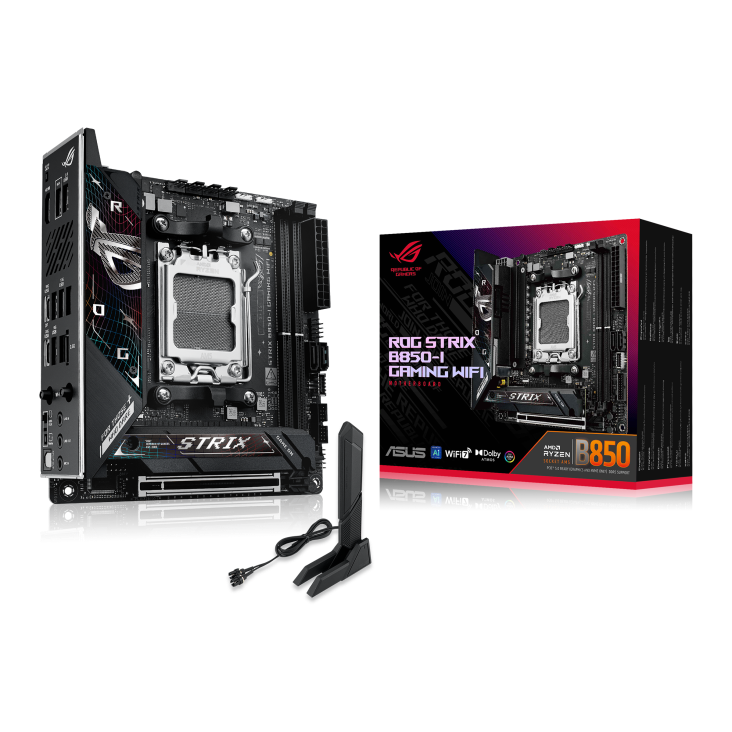

彩盒正面
ASUS ROG STRIX B850-I GAMING WIFI彩盒正面以黑底搭配漸層紅襯托主機板本體圖片與 ASUS ROG STRIX B850-I GAMING WIFI字樣
彩盒背面
ASUS ROG STRIX B850-I GAMING WIFI彩盒背面同樣以黑底搭配主機板本體圖片以及 ASUS ROG STRIX B850-I GAMING WIFI細節解說
彩盒 A側面
ASUS ROG STRIX B850-I GAMING WIFI彩盒 A側面同樣以黑底搭配各國文字解說

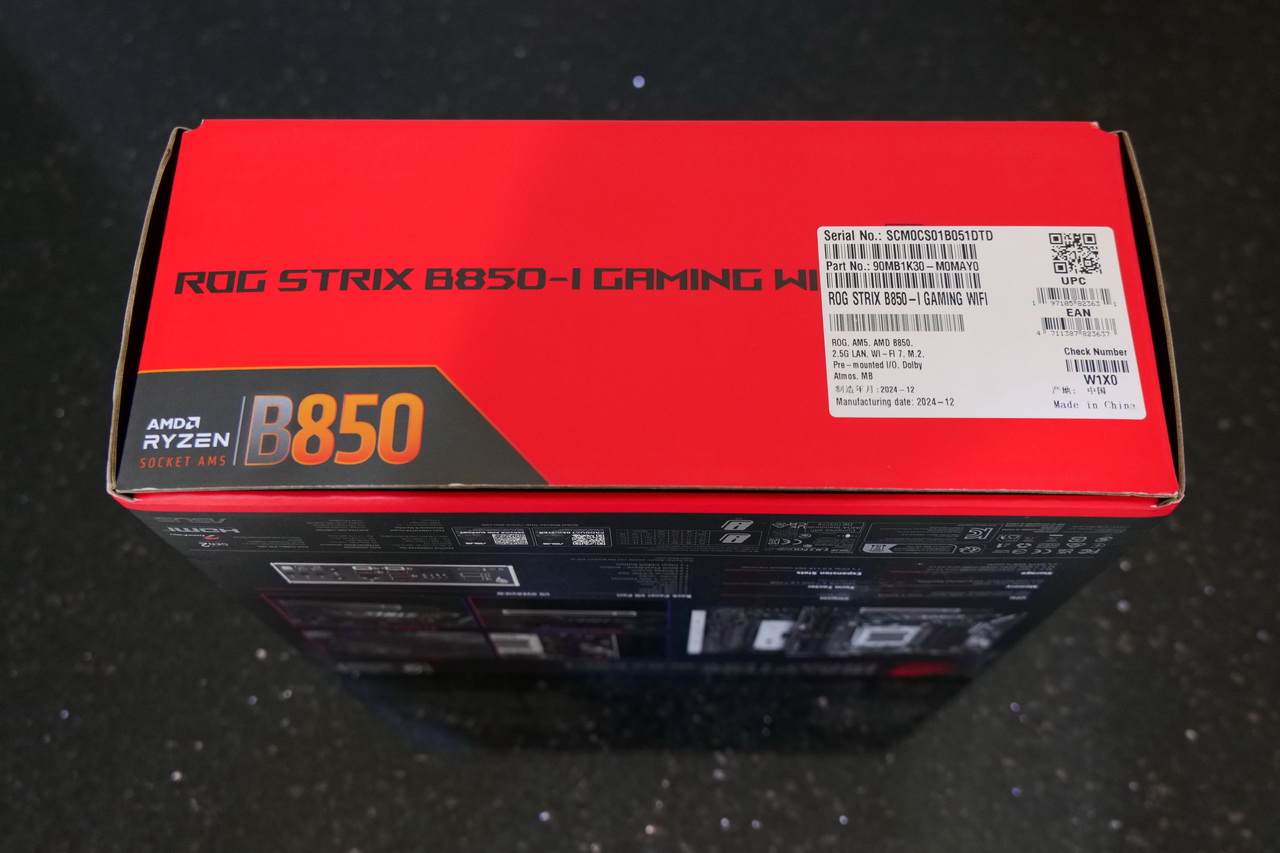

彩盒 B側面
ASUS ROG STRIX B850-I GAMING WIFI彩盒 B側面以紅底搭配 ASUS ROG STRIX B850-I GAMING WIFI品銘以及規格標籤
彩盒 C側面
ASUS ROG STRIX B850-I GAMING WIFI彩盒 C側面以黑底搭配 ASUS ROG STRIX B850-I GAMING WIFI品銘

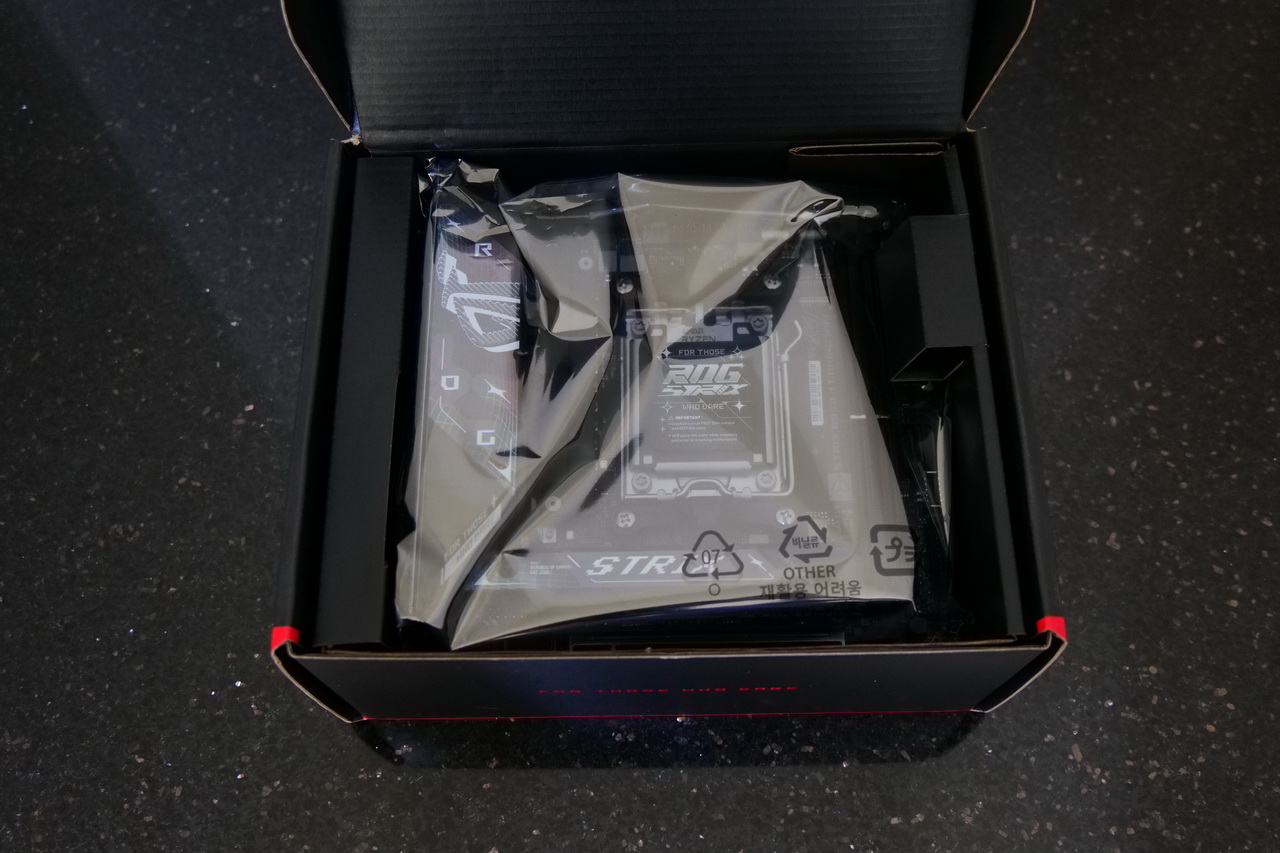

ASUS ROG STRIX B850-I GAMING WIFI掀蓋
掀蓋後可見靜電袋內的 ASUS ROG STRIX B850-I GAMING WIFI

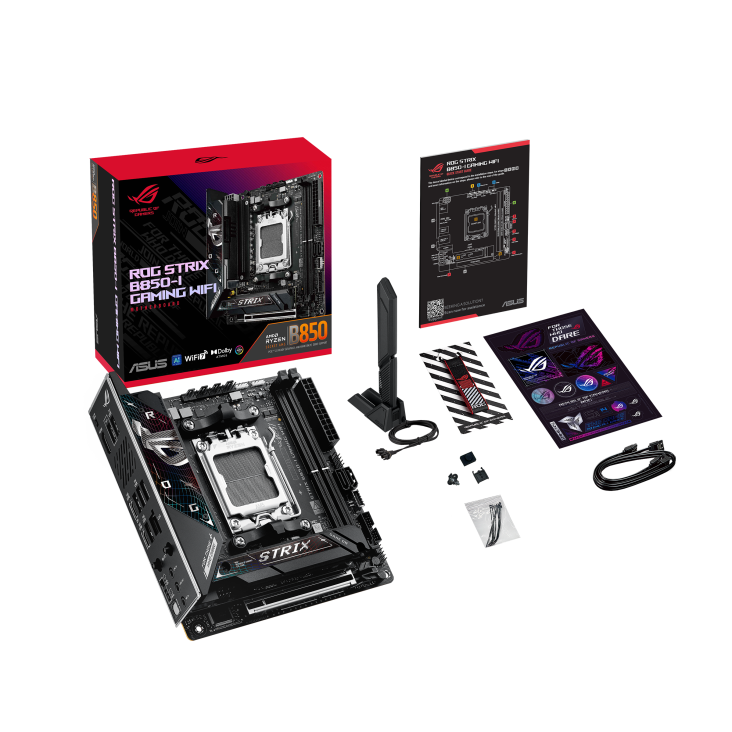

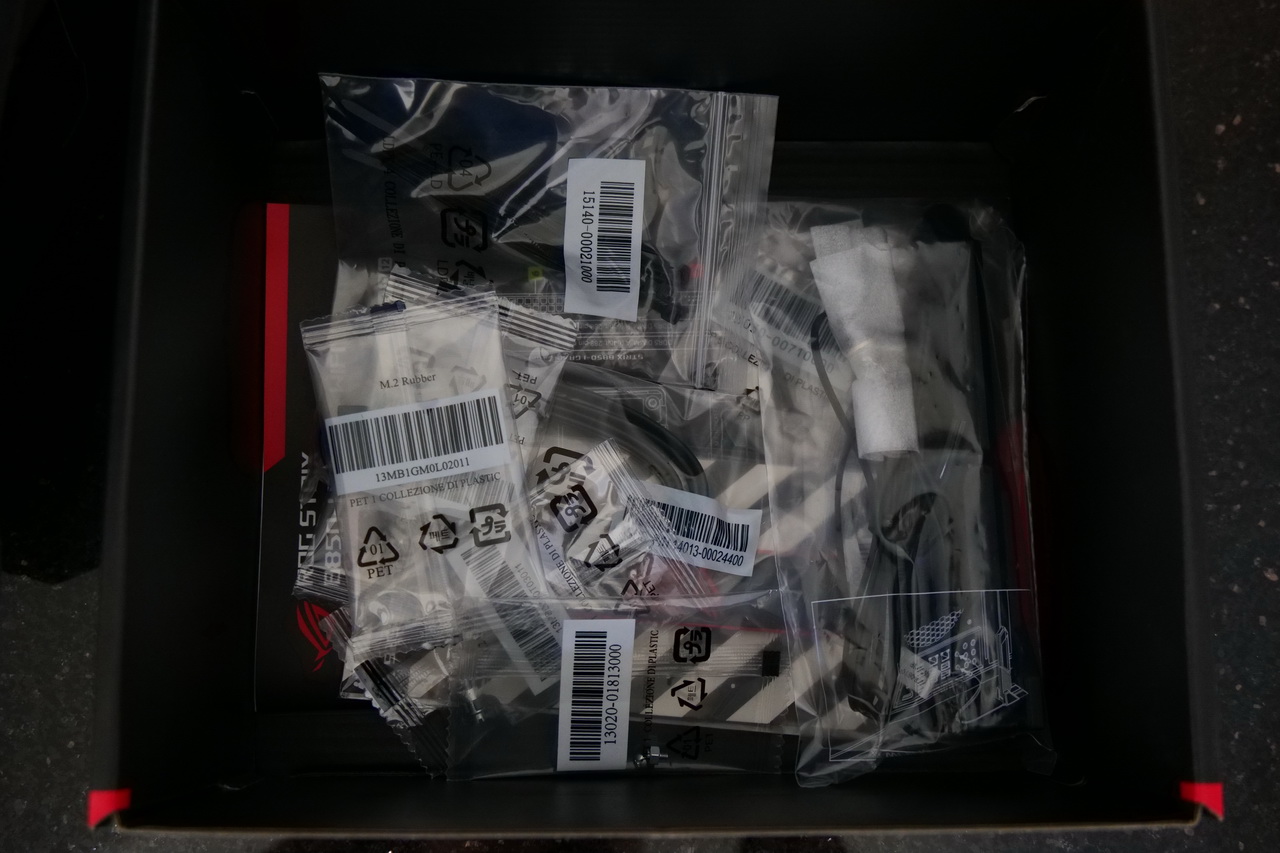

ASUS ROG STRIX B850-I GAMING WIFI盒裝內容物
2 x Addressable Gen 2 headers
1 x CPU Over voltage jumper
1 x Front Panel Audio header (F_AUDIO)
1 x 10-1 pin Front System Panel header
1 x Thermal Sensor header

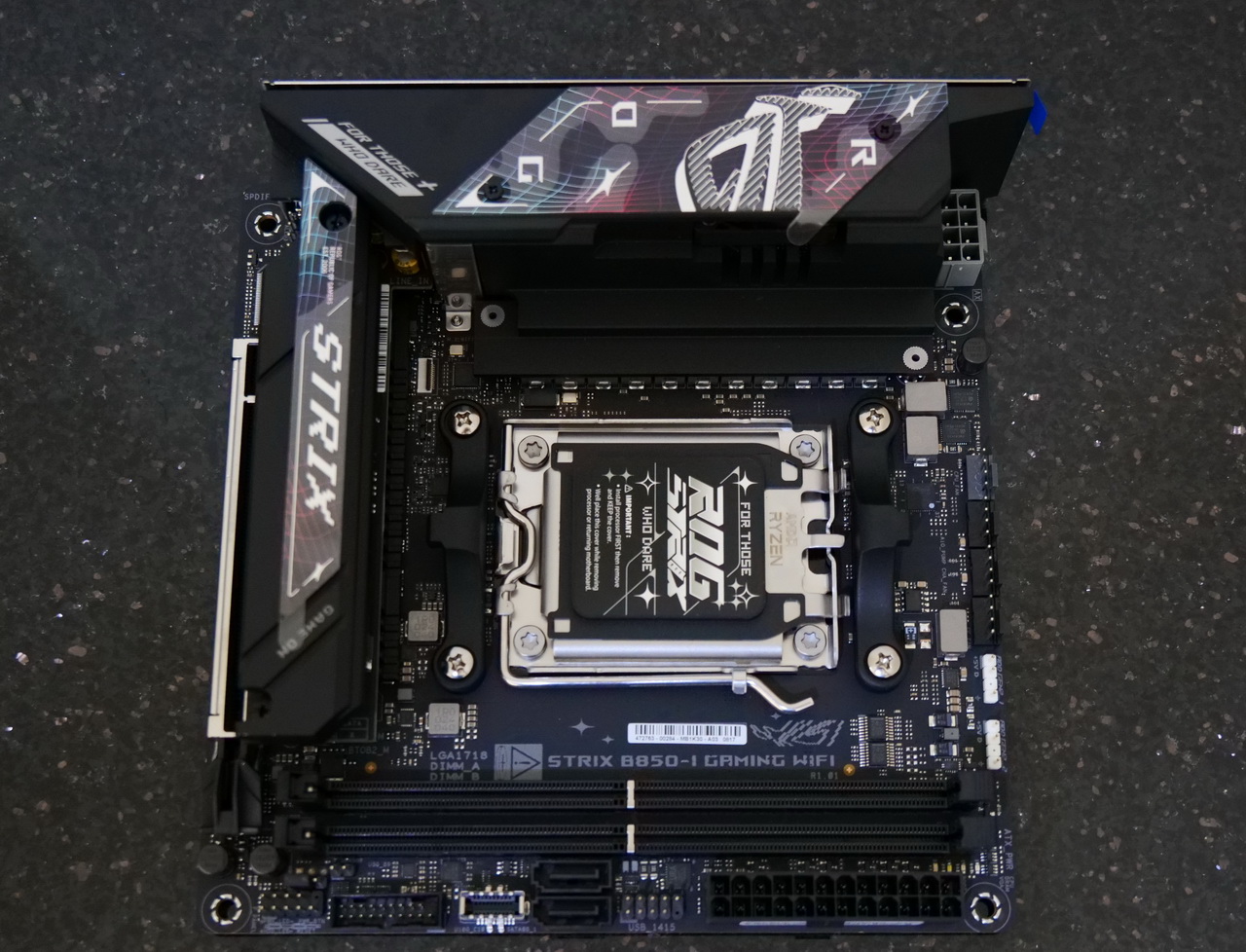

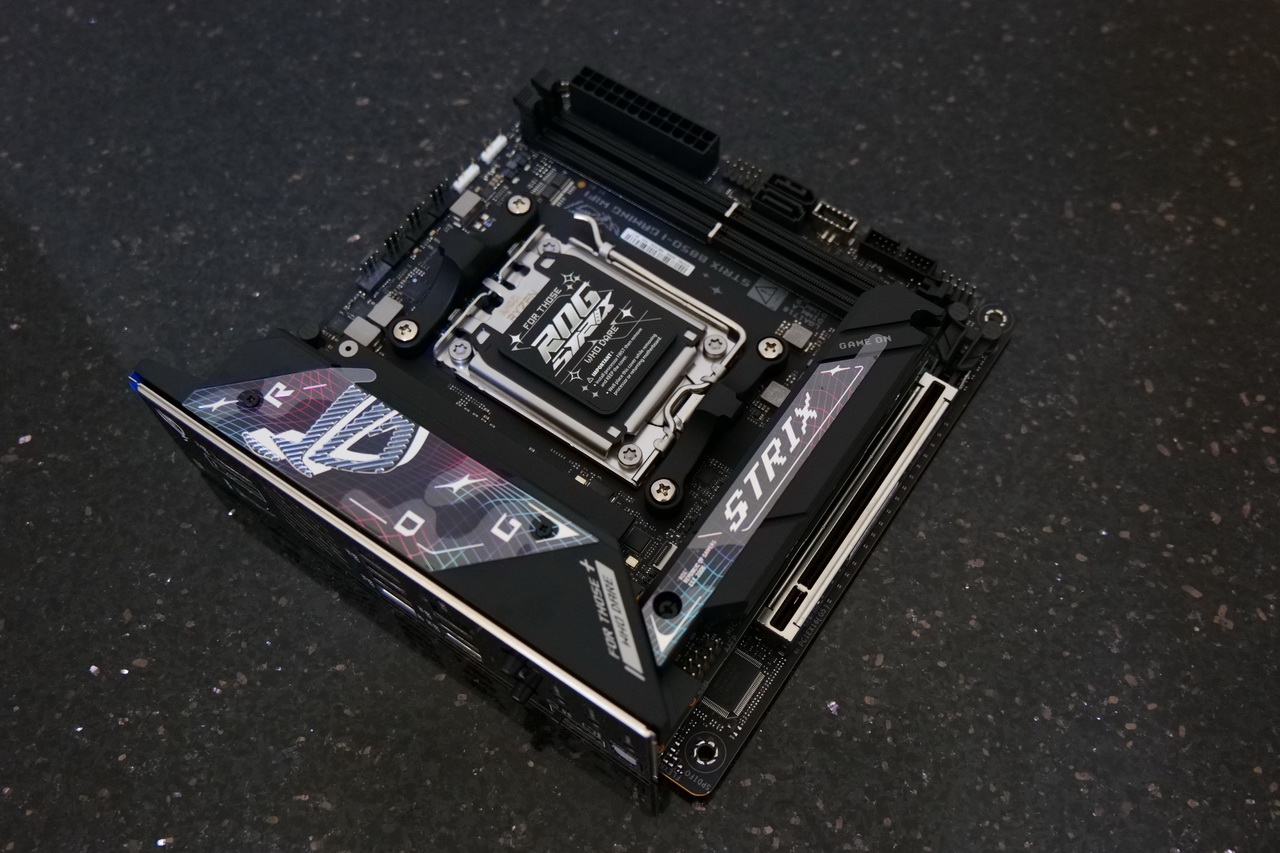

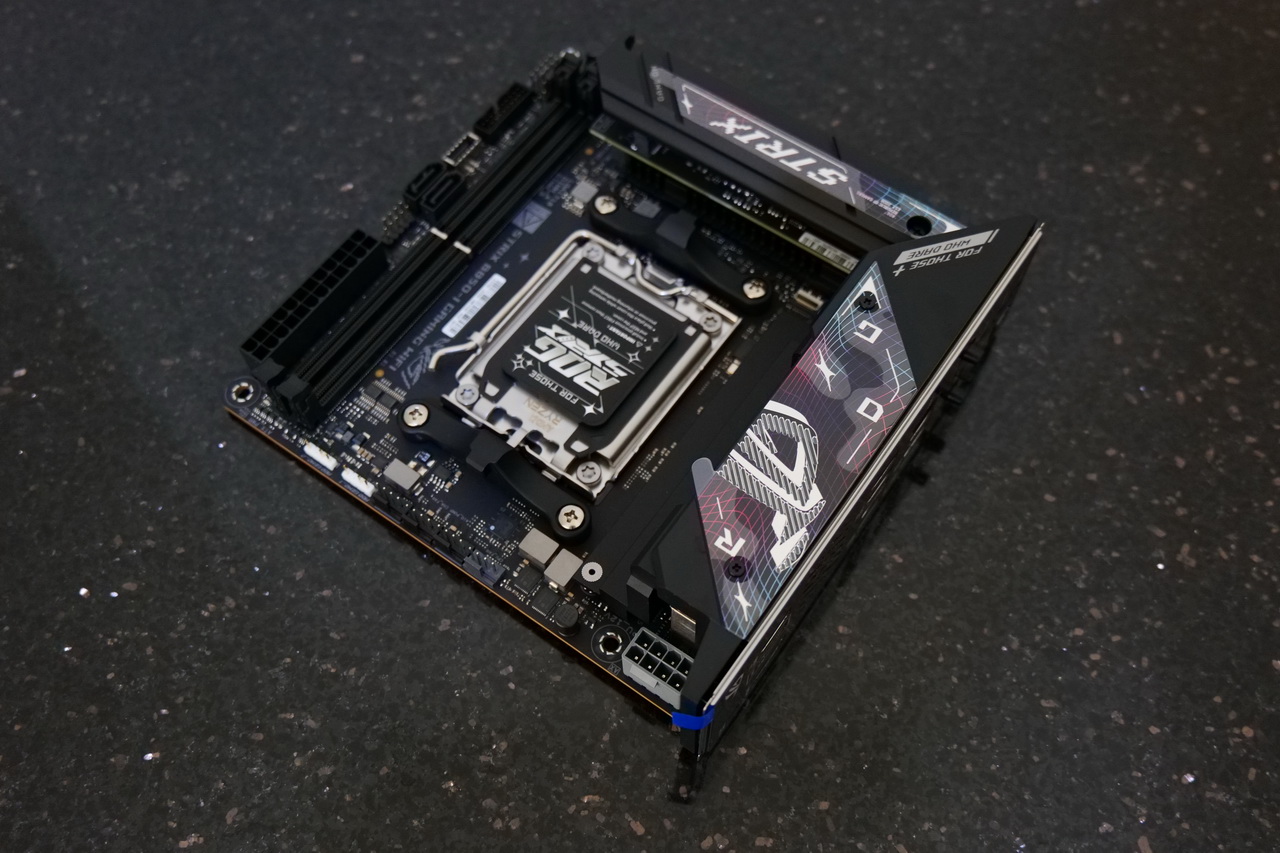

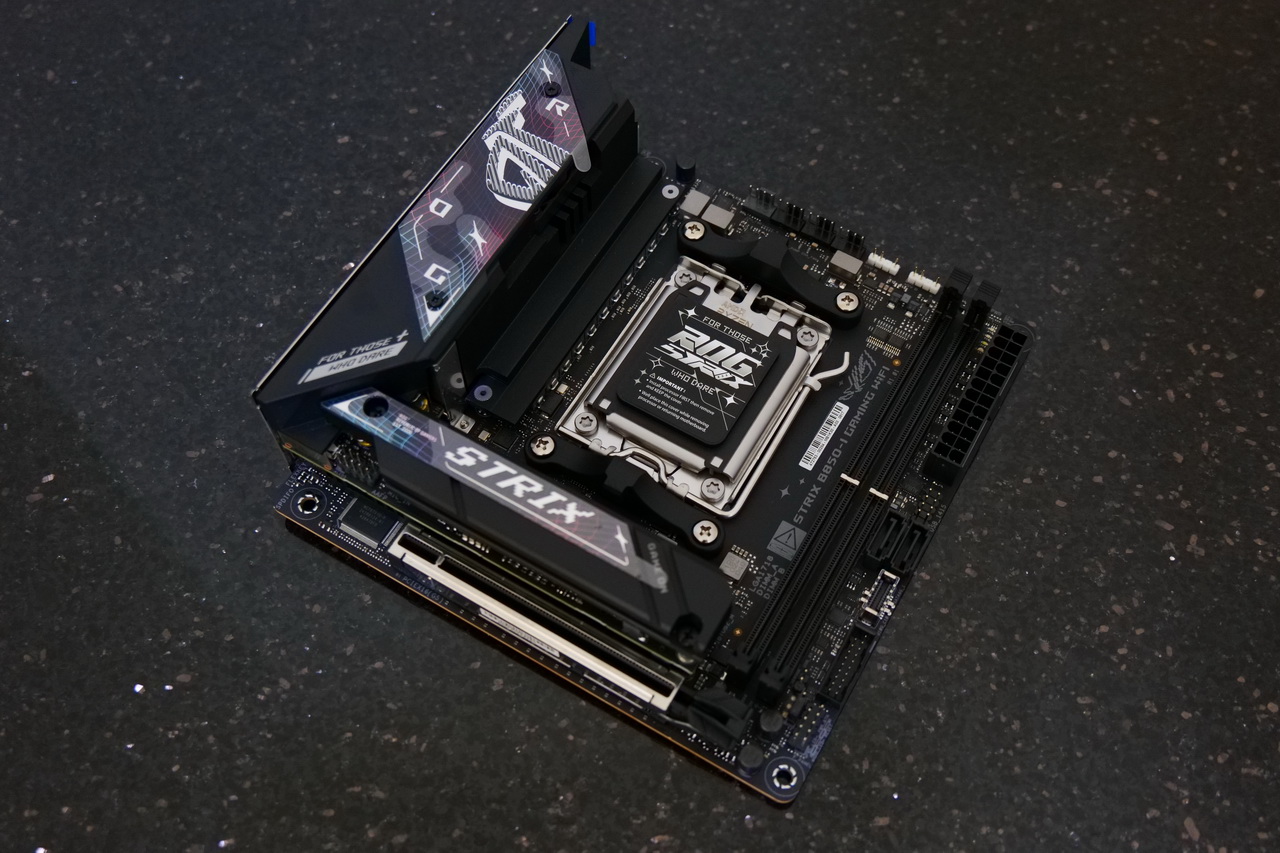

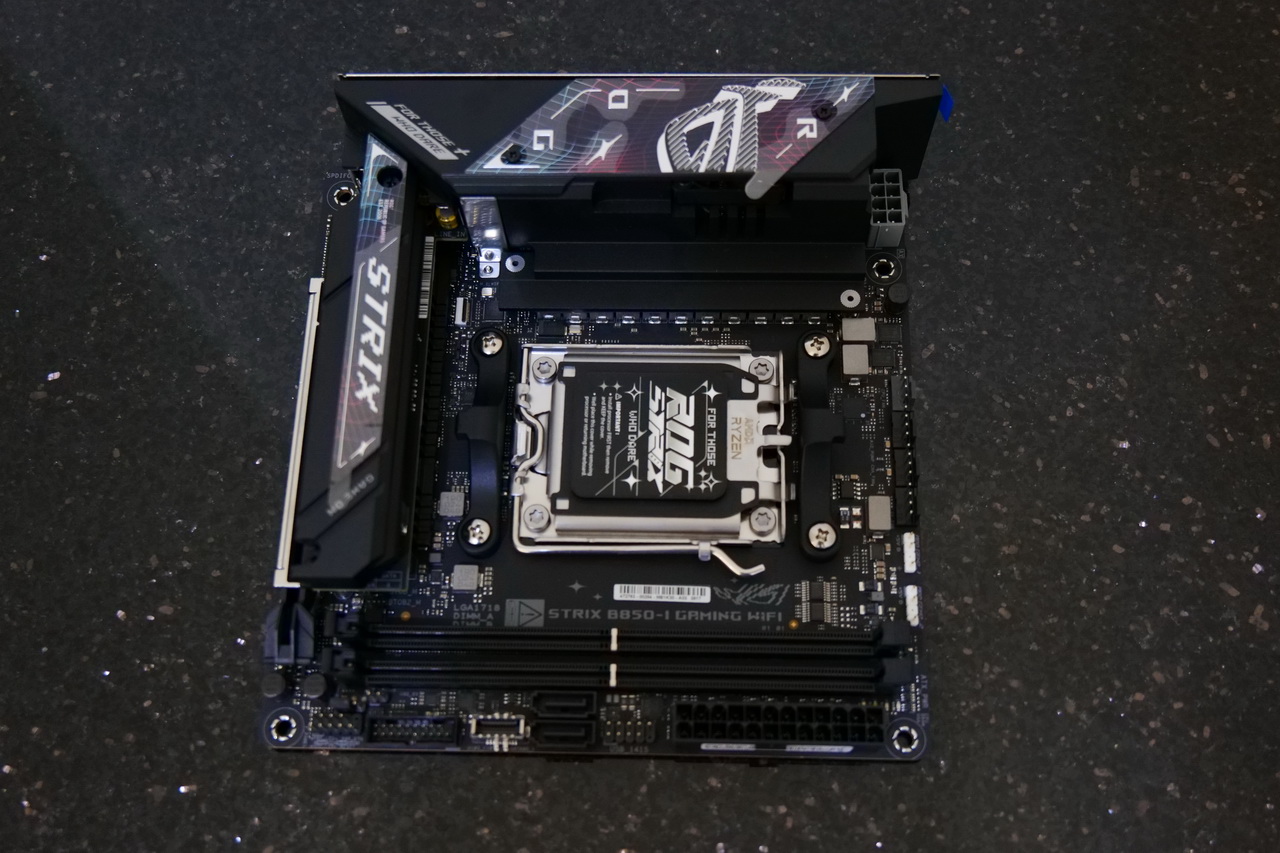

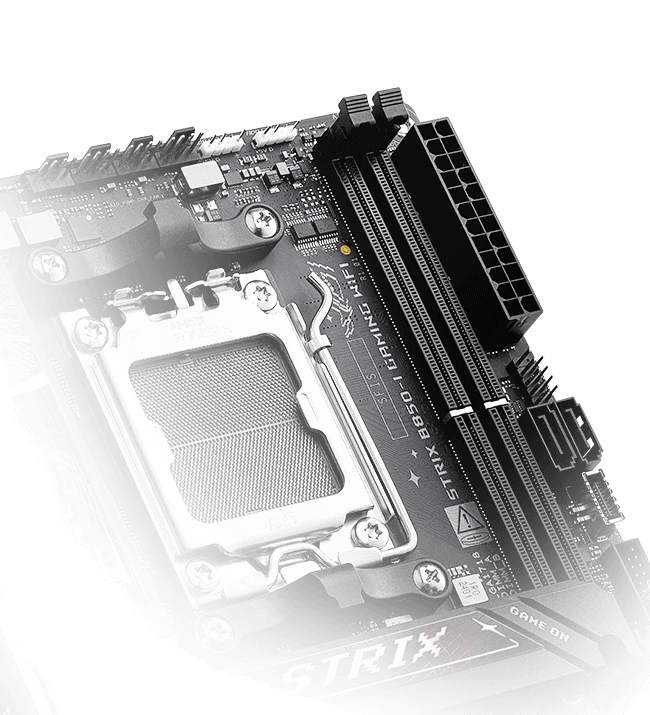

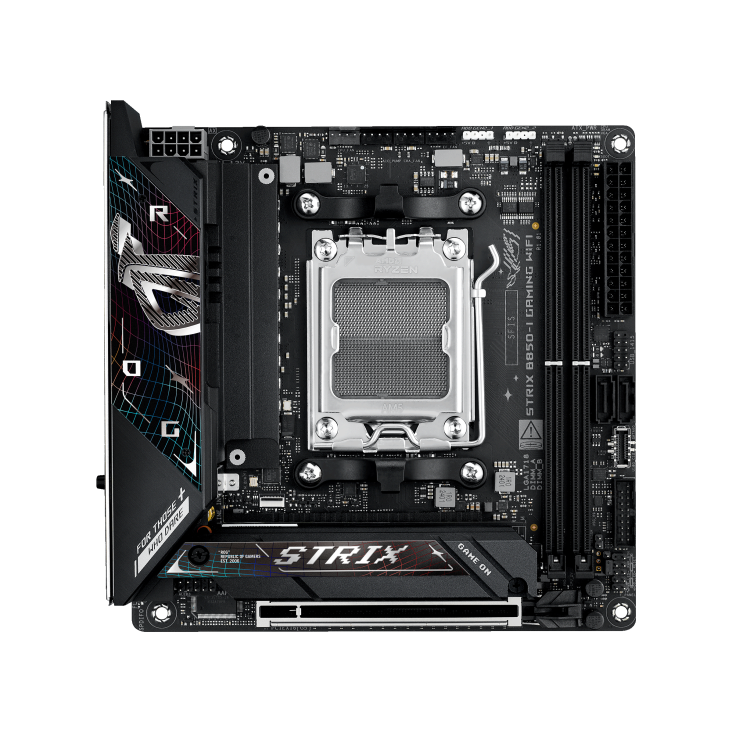

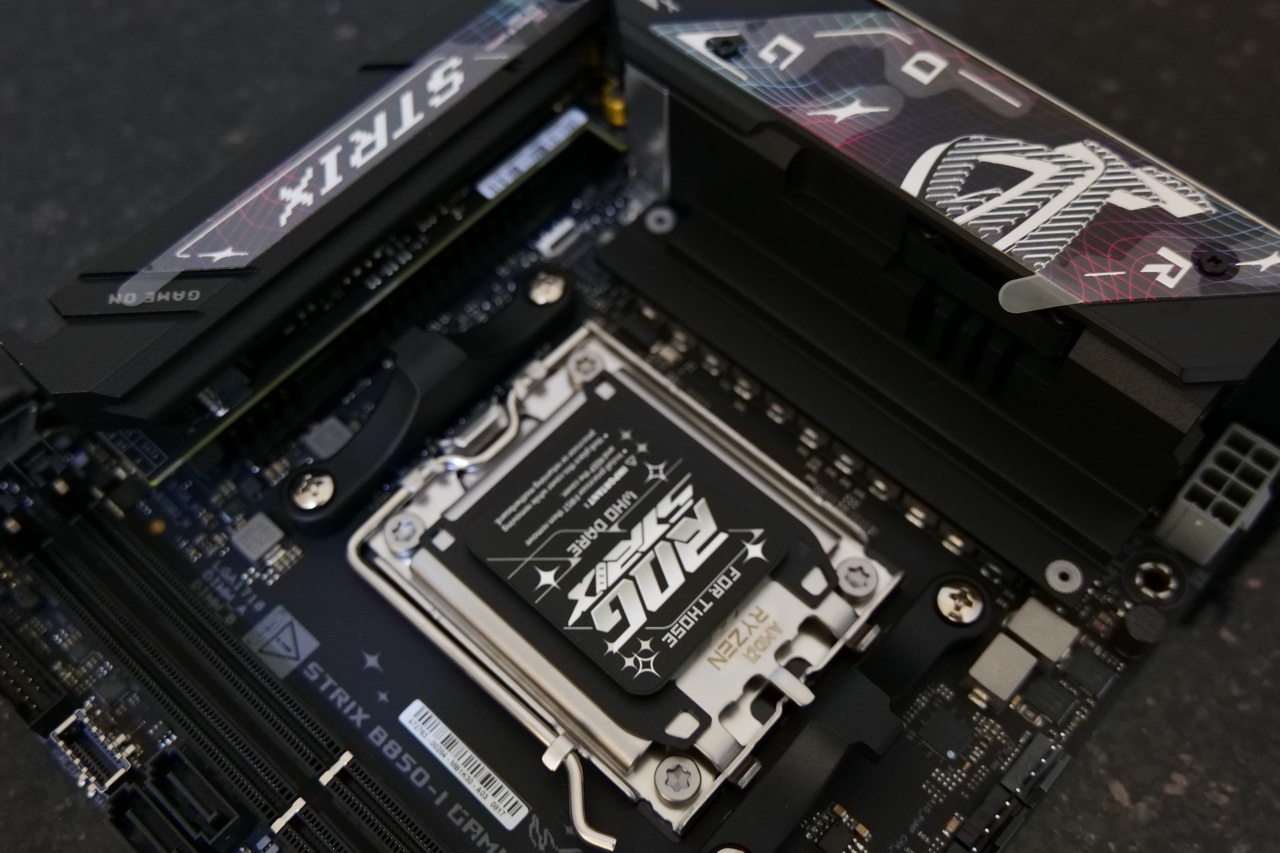

ASUS ROG STRIX B850-I GAMING WIFI本體正面
將 ROG STRIX B850-I GAMING WIFI取出可見到將尖端技術整合至時尚的 Mini-ITX ROG STRIX B850-I GAMING WIFI中
B850-I GAMING並配備 PCIe 5.0插槽，適用於顯示卡和儲存裝置，以及雙通道 DDR5插槽和強大的供電設計，可提供頂級遊戲體驗和處理繁重的工作負載。同時，先進的散熱解決方案可維持峰值效能，而 WiFi 7則確保極速的連線能力。B850-I GAMING並提供先進 AI電腦應用程式所需的效能和連線能力

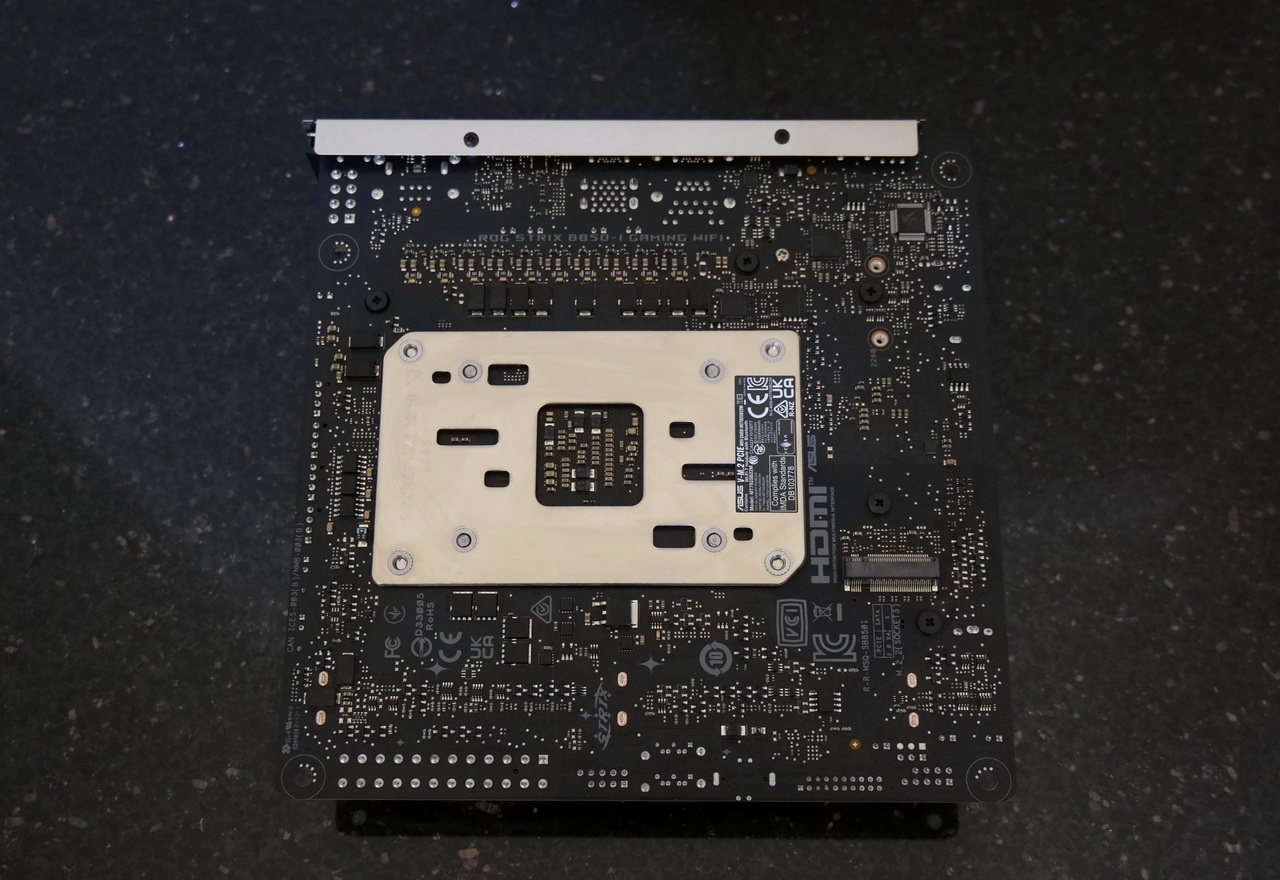

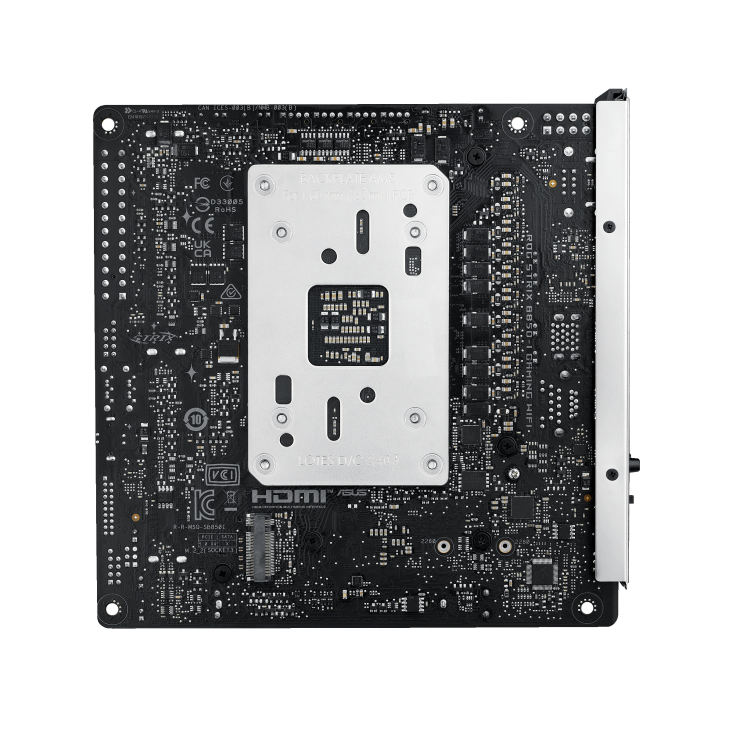

ASUS ROG STRIX B850-I GAMING WIFI本體背面
ASUS ROG STRIX B850-I GAMING WIFI本體背面的布線與 CPU背板

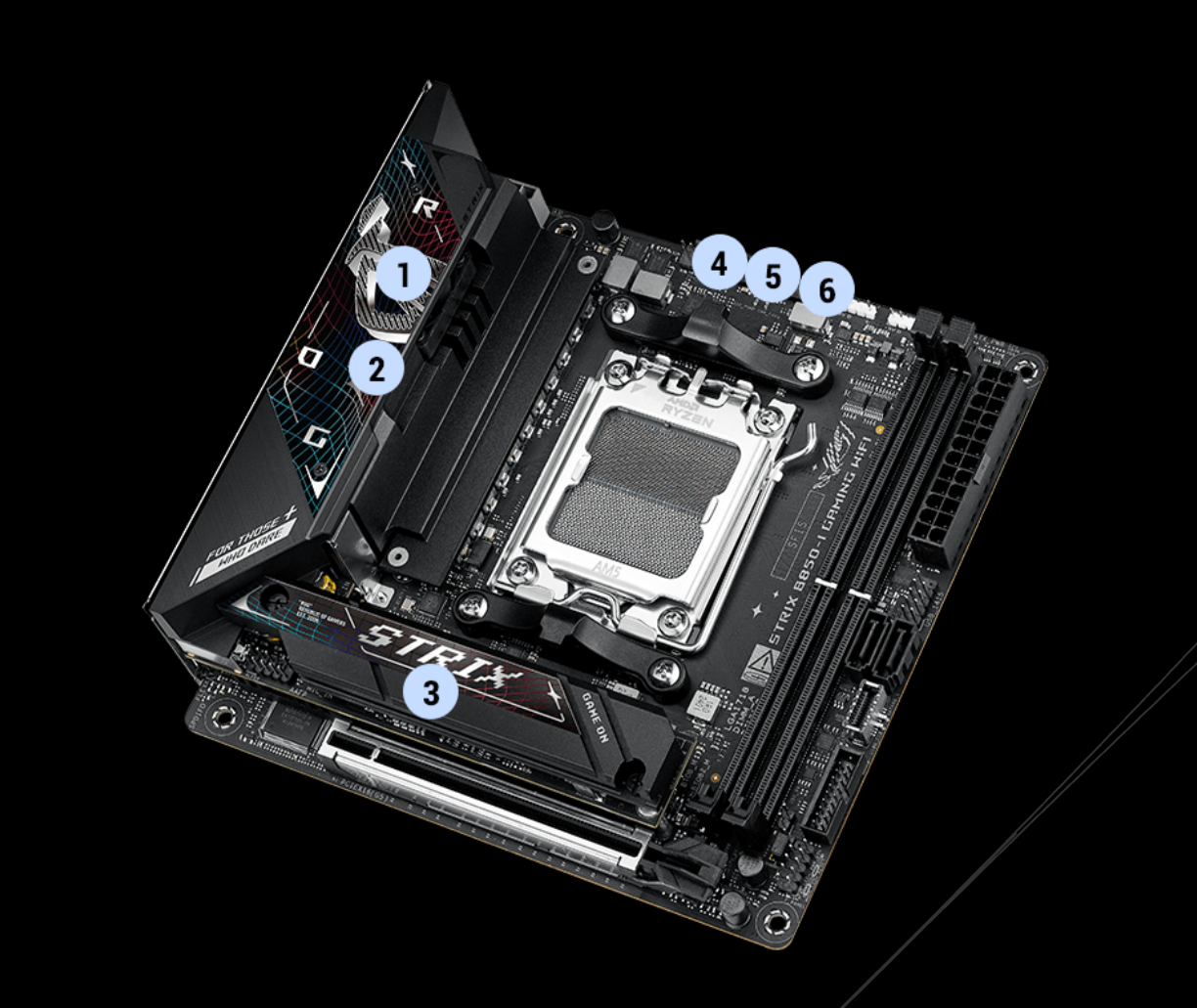

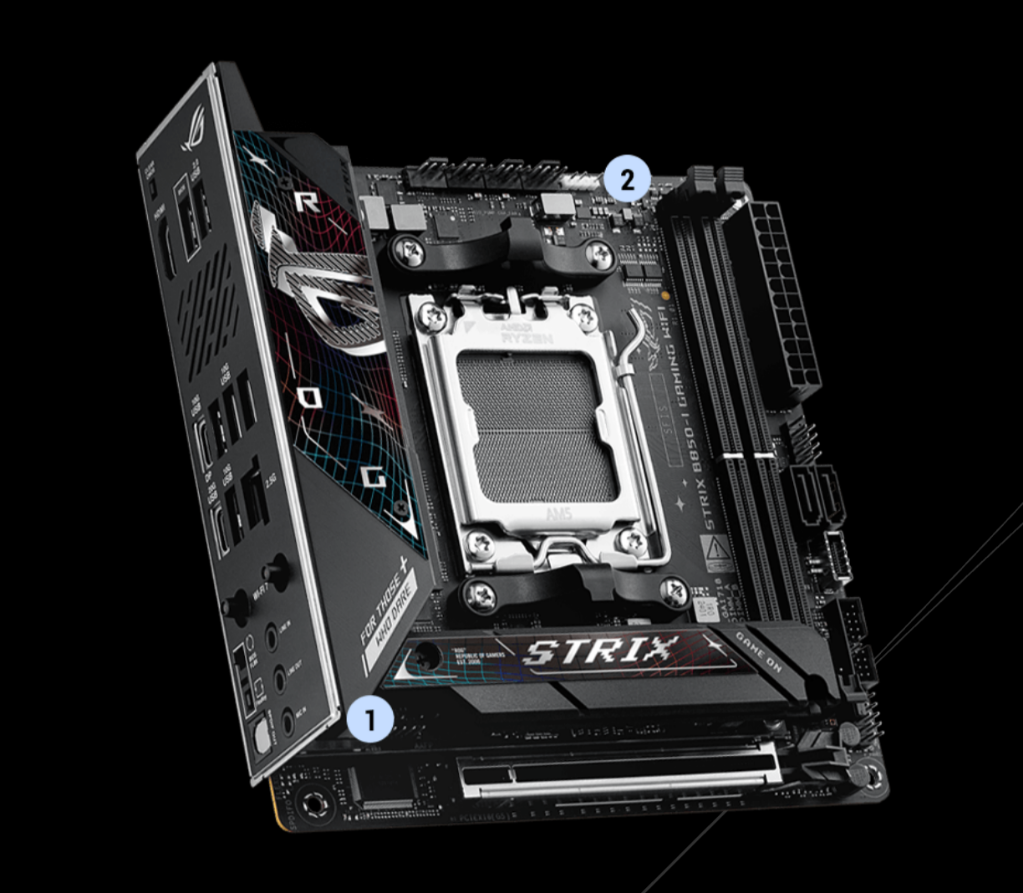

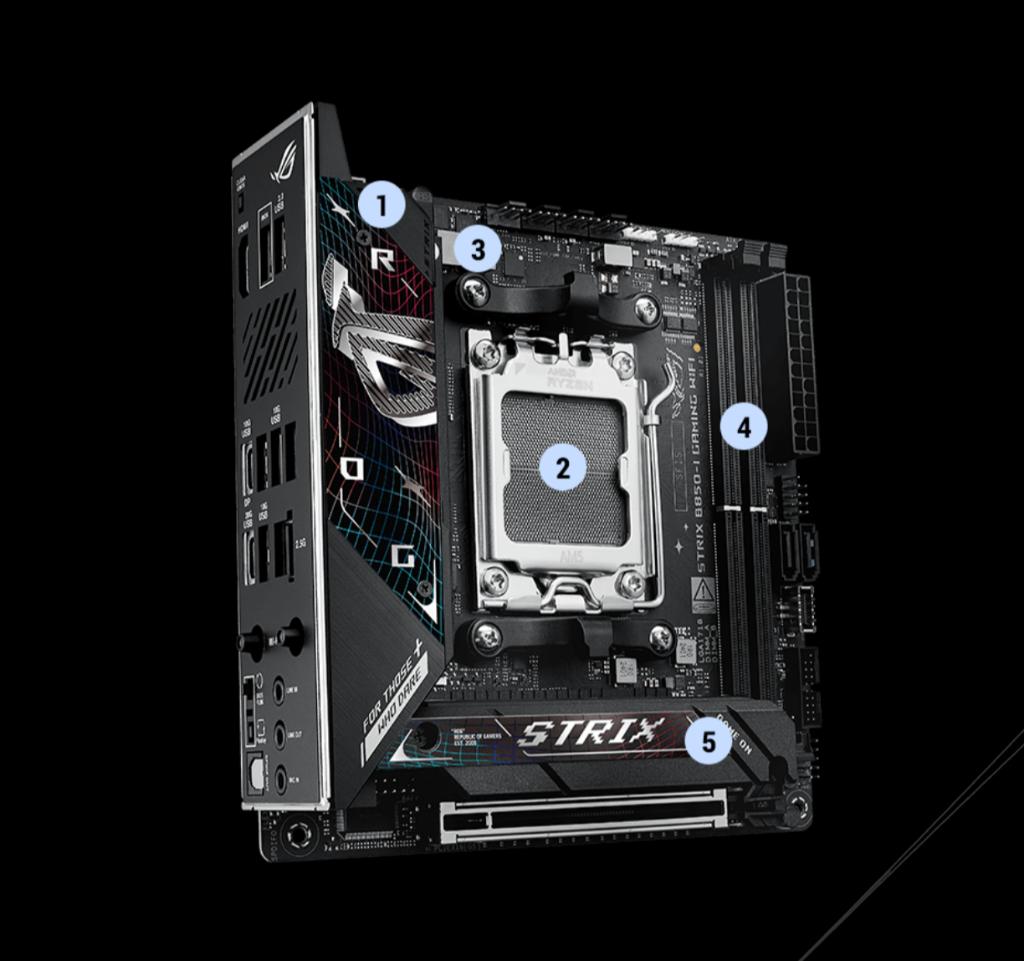

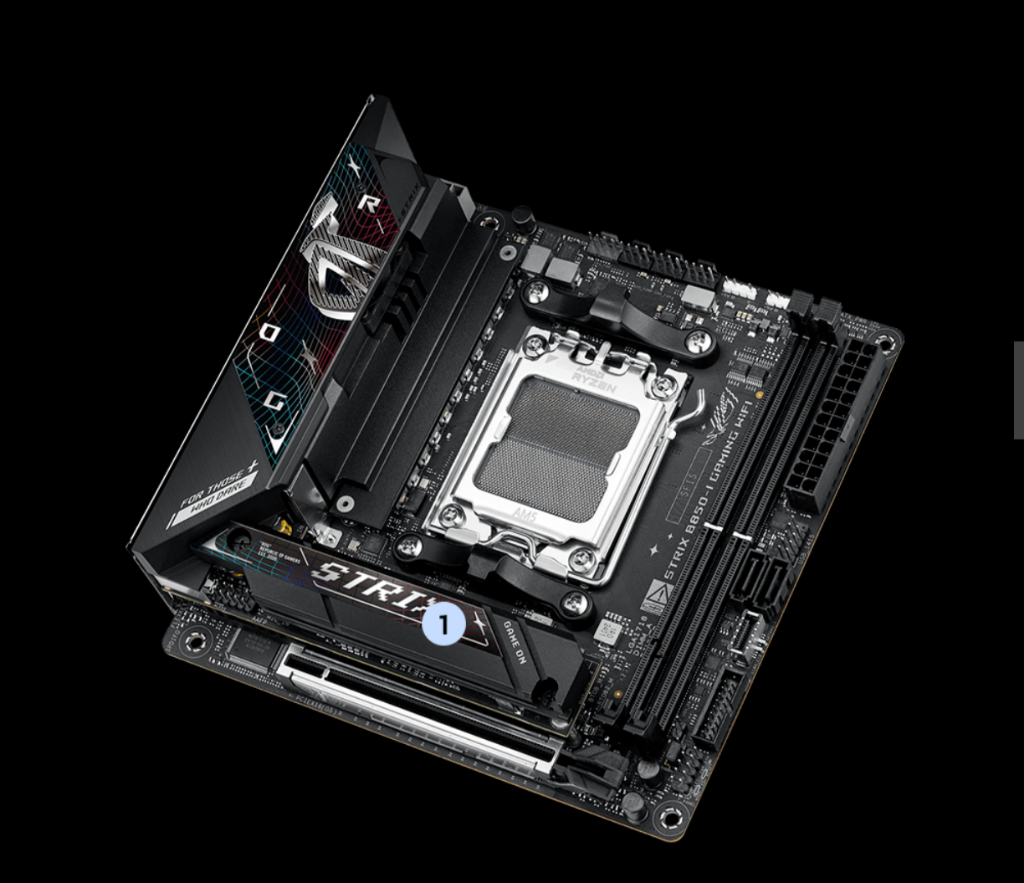

ASUS ROG STRIX B850-I GAMING WIFI強大威力與效能
完整連線功能

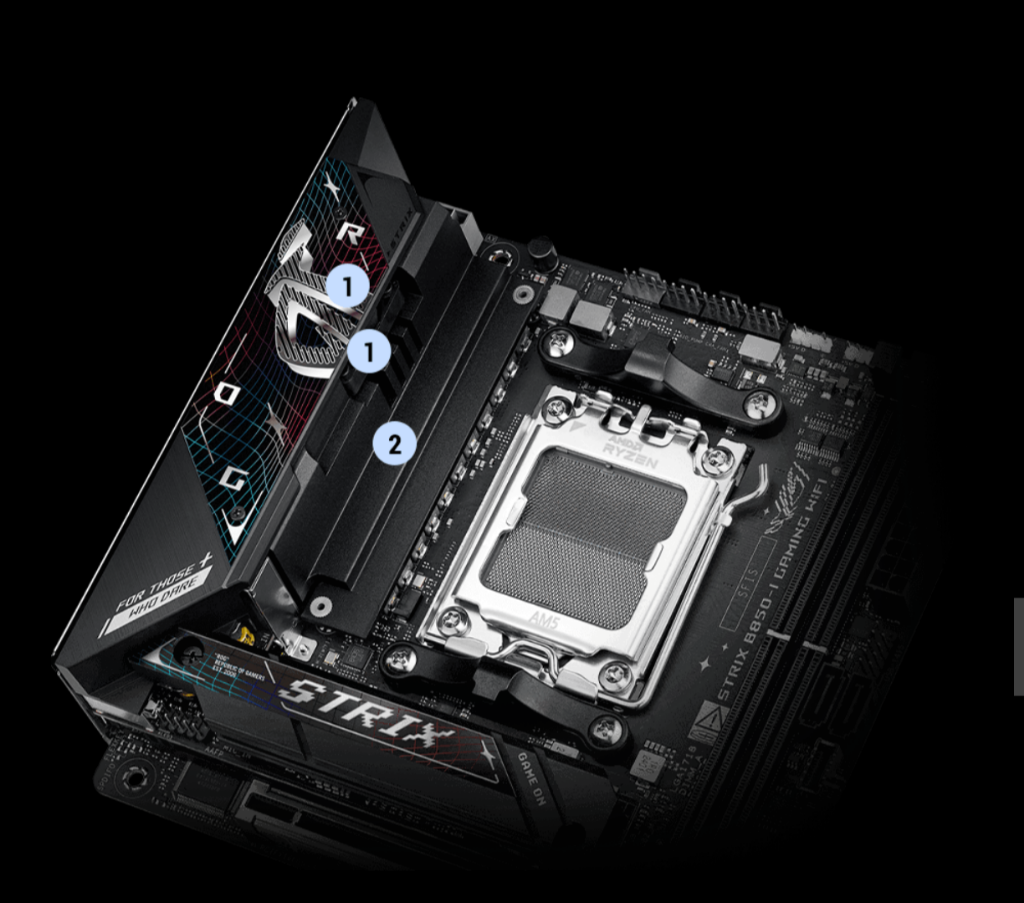

強大電源解決方案

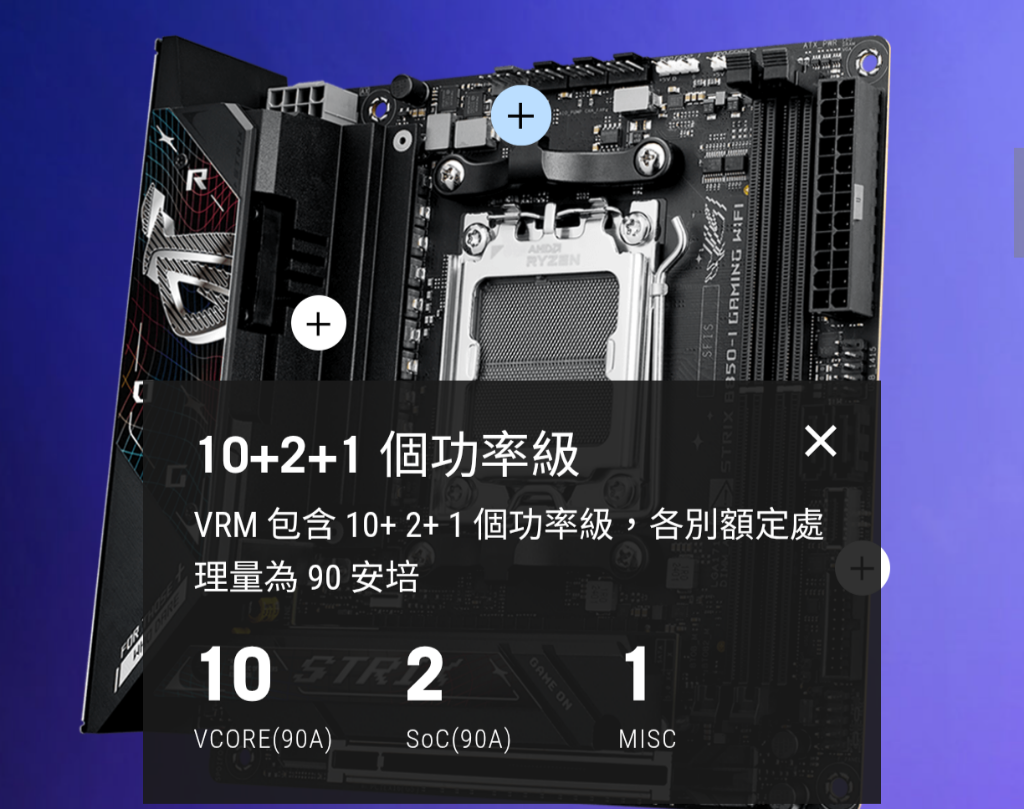

10(90A)+2(90A)+1功率級

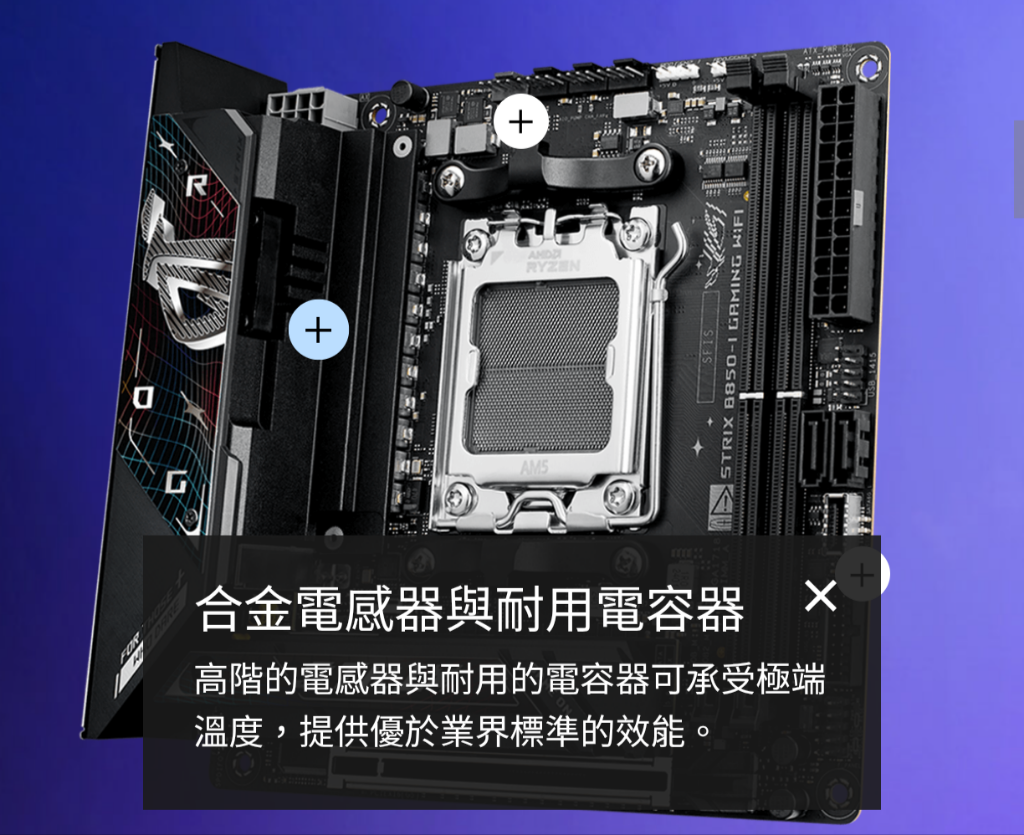

合金電感器與耐用電容器
高階的電感器與耐用的電容器可承受極端溫度，提供優於業界標準的效能

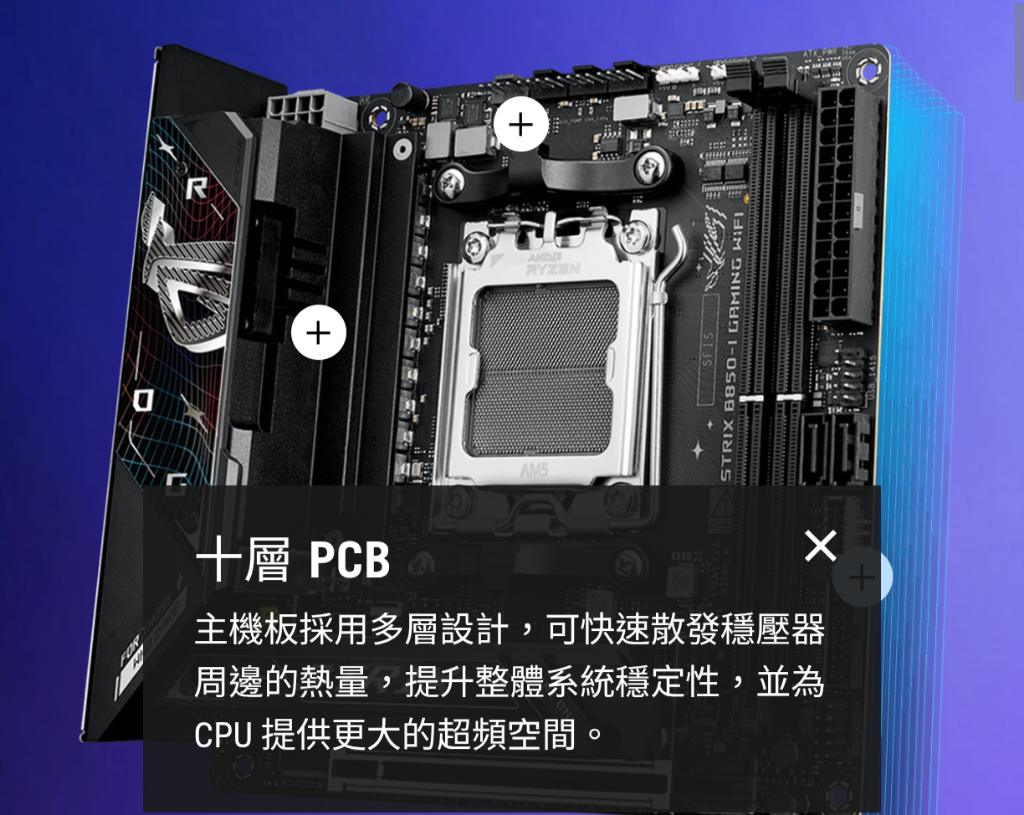

十層PCB
主機板採用多層設計，可快速散發穩壓器周邊的熱量，提升整體系統穩定性，並為 CPU 提供更大的超頻空間

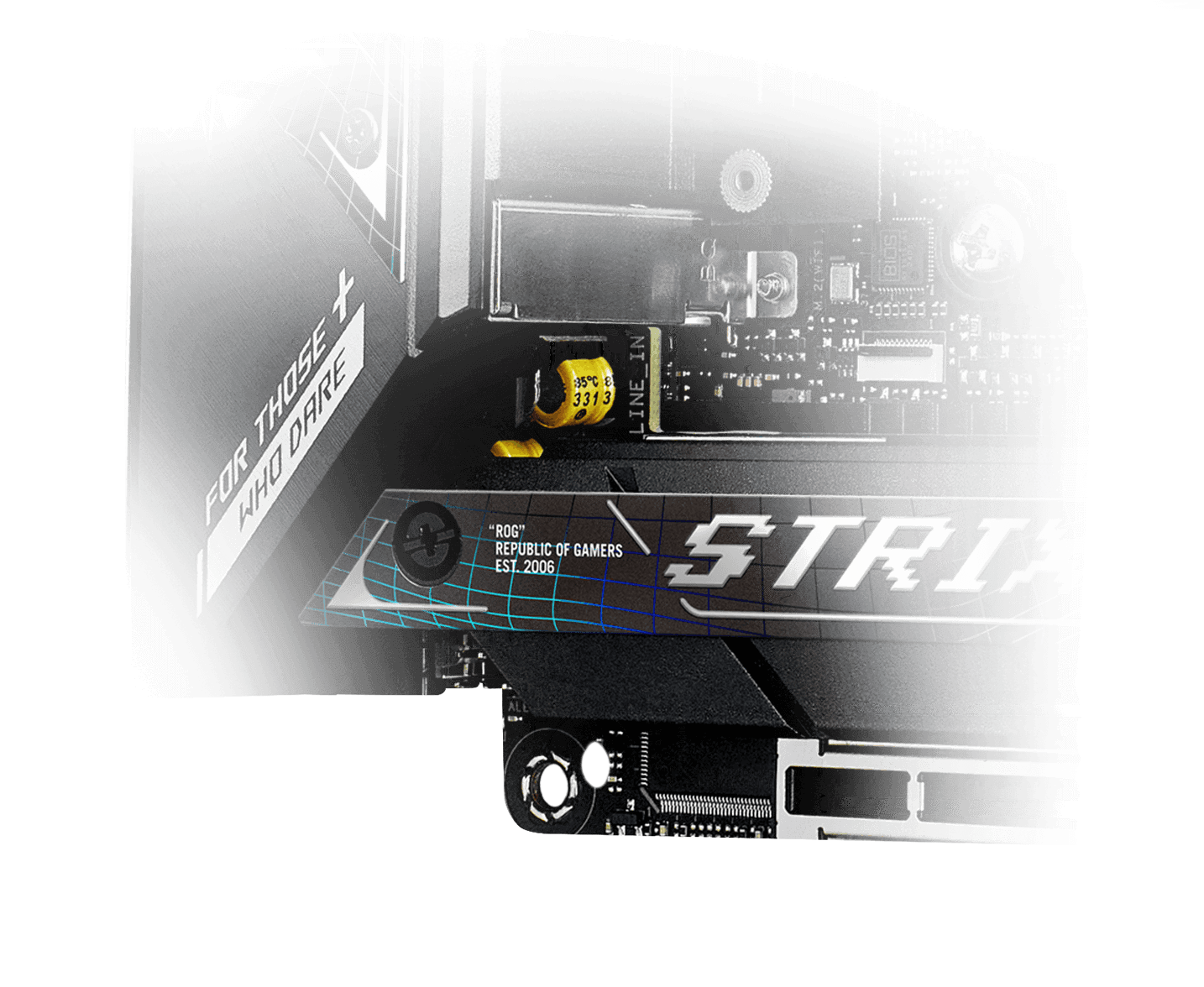

M.2和晶片組散熱片
大型散熱片覆蓋 NVMe SSD插槽，有助於讓您的硬碟維持在最佳溫度，以確保一致的效能和可靠度

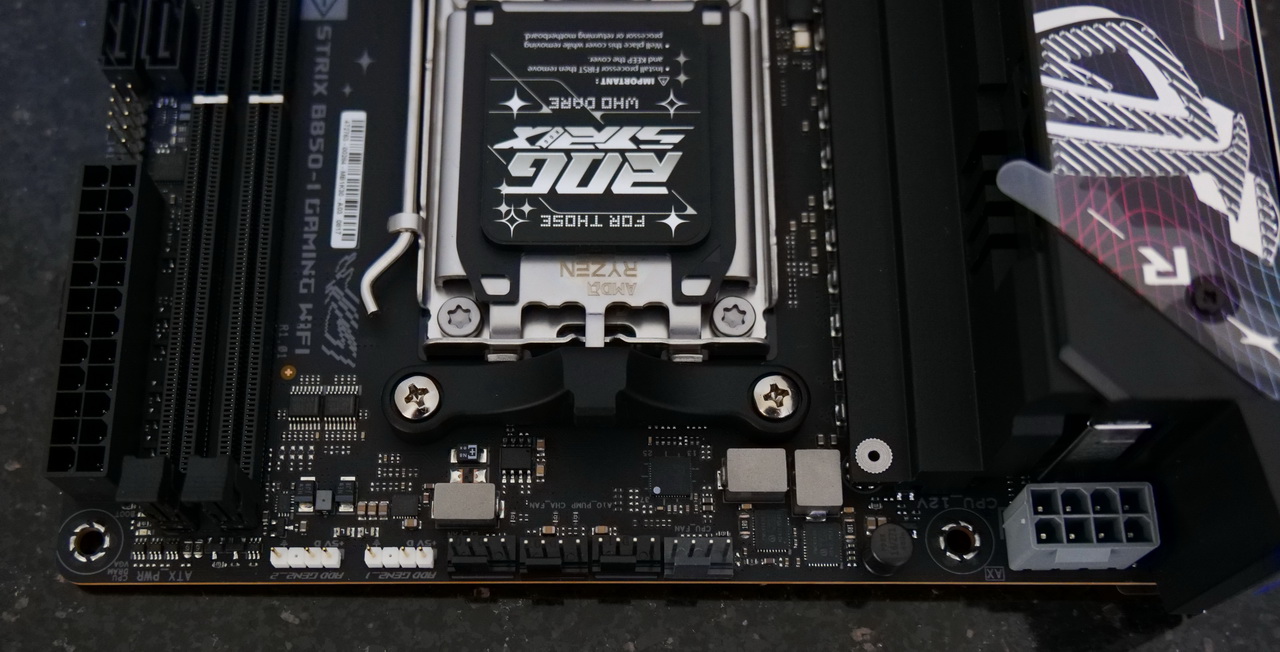

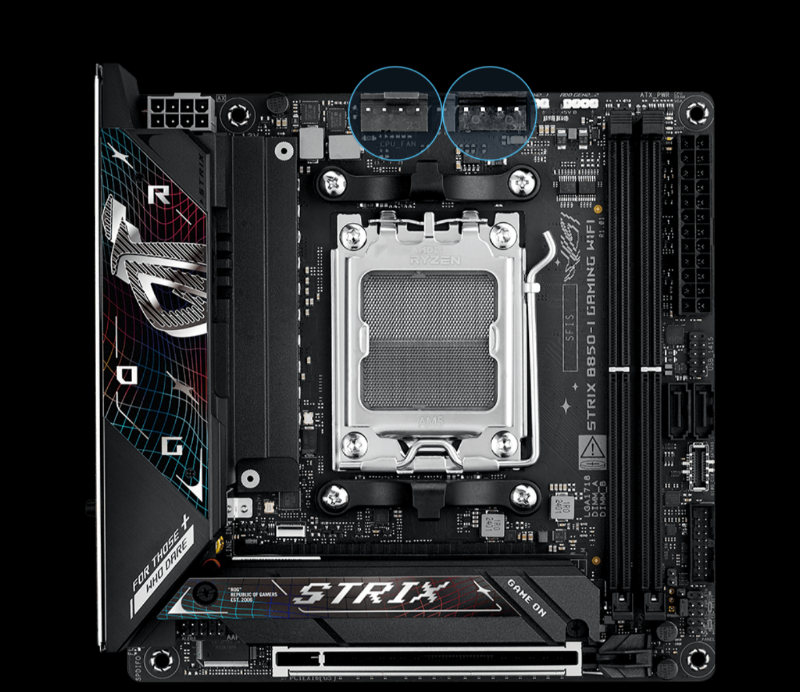

一對專用的 PWM/DC風扇接頭，方便拆裝 CPU 散熱器
AIO幫浦風扇接頭
專屬 PWM/DC接頭連接獨立型水冷裝置

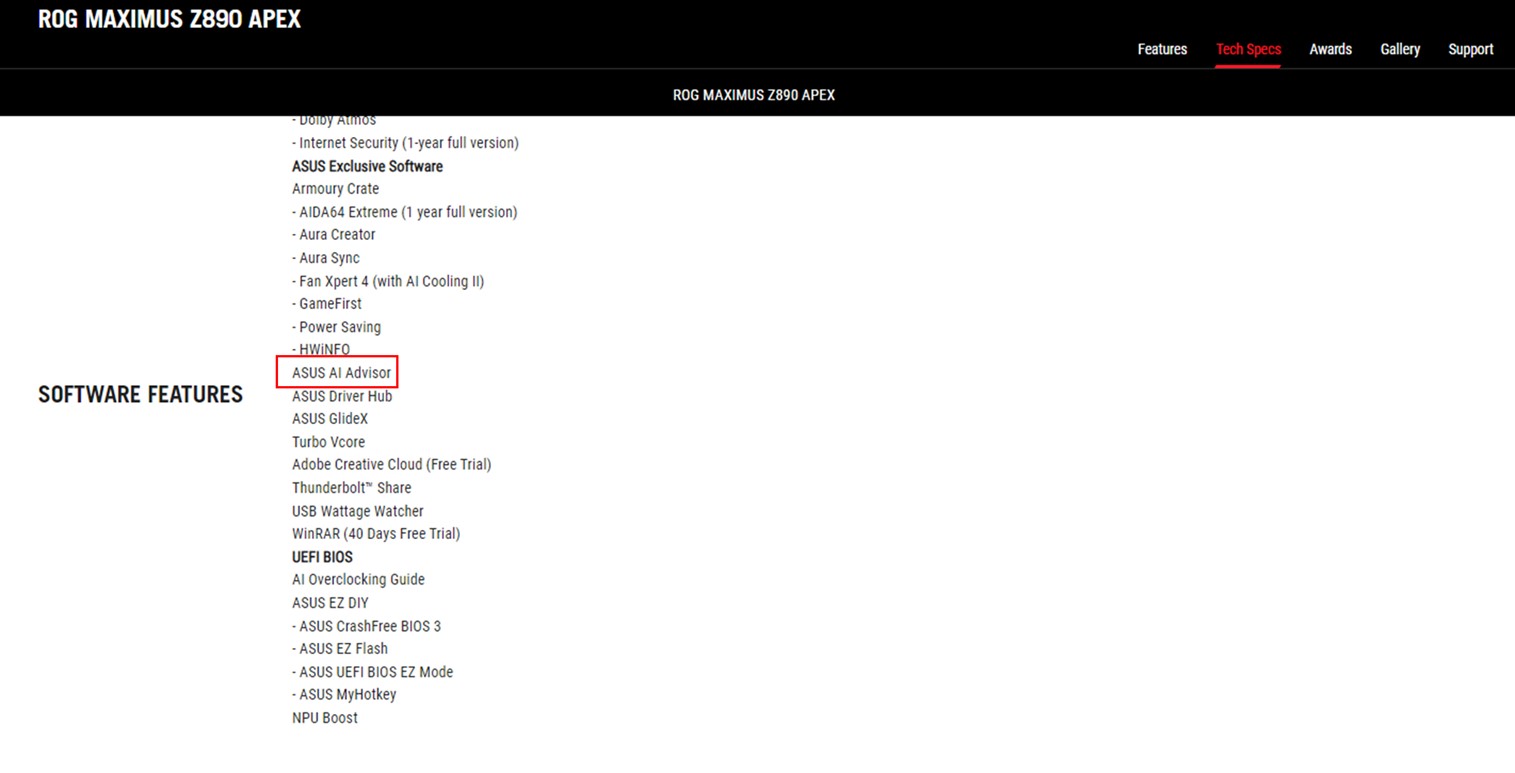

ASUS AI Advisor
ASUS AI Advisor是一款利用人工智慧了解使用者需求並以自然語言為使用者解答的工具，使用者只需簡單提問有關主機板軟體、韌體及硬體的相關問題，即能得到簡單明瞭的解答，即使使用者不清楚功能位置或名稱，透過ASUS AI Advisor仍能有效引導完成設定

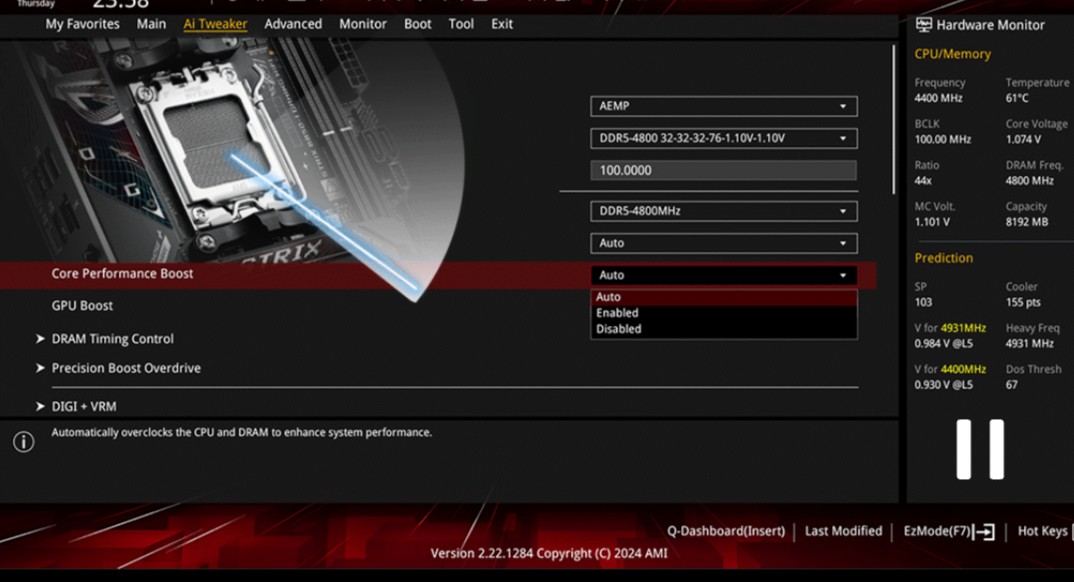

AI Overclocking
AI Overclocking會分析 CPU和散熱裝置，以預測最佳設定並將系統效能推向極限，預測值可以自動套用，或做為進一步實驗的基礎
AI Networking II
AI Networking II結合各項智慧技術，能持續不間斷改善網路效能，確保連線穩定順暢，讓您體驗 WiFi 7的全速快感

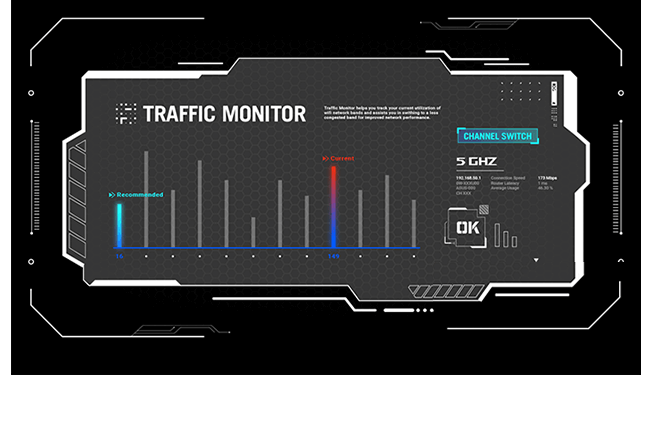

流量監控器
Armoury Crate的流量監控器追蹤您目前的 WiFi 頻道使用情況，點選「頻道切換」按鈕*可切換至較不壅塞的頻道以提高網路效能

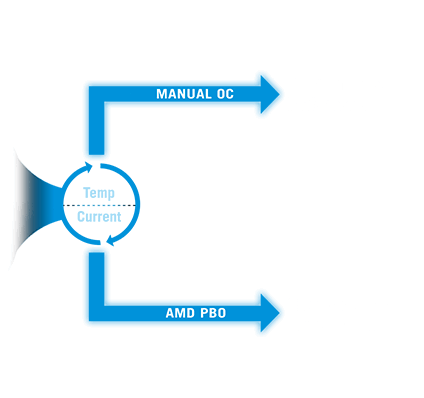

動態超頻切換器
動態超頻切換器可讓您設定電流和溫度臨界值，以便在針對繁重多執行緒工作負載的手動超頻與針對單執行緒工作的 Precision Boost Overdrive之間自動切換，從而發揮 CPU的最高效能。最新的超頻負載保護功能具備增強型瞬時電流保護機制，可防止使用者在超頻期間遇到系統當機

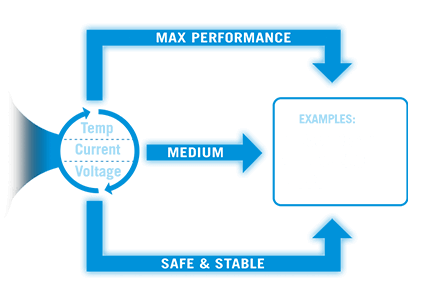

Core Flex
Core Flex可讓您以極具創意的全新方式控制頻率、功率和散熱，進而突破效能的極限，簡而言之，您可以在較輕的負載下最大化基礎頻率，並設定斷點，以便在溫度或電流升高時逐漸降低 CPU 核心頻率。但此系統具備極高的適應性，支援多種使用者控制的功能，可以獨立控制功率、電流和溫度限制，讓您可以隨心所欲地調整 CPU效能

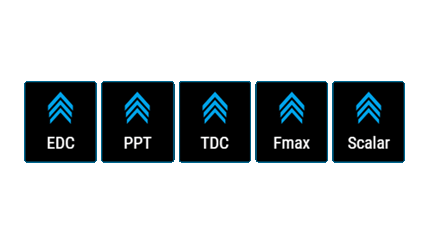

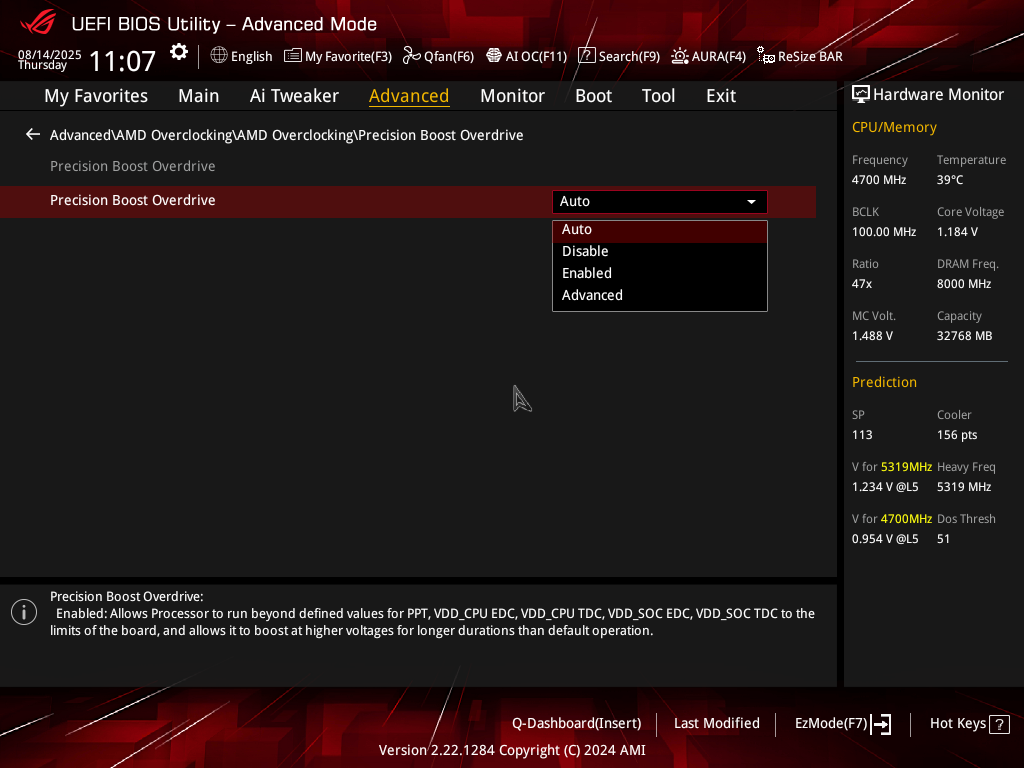

PBO
AMD Precision Boost Overdrive (PBO) 會調整 CPU電流和電壓的預算，以伺機提升效能，透過積極調整 PBO參數，AMD的演算法可以利用主機板強大的電源解決方案來進一步提升效能
DDR5傲視群倫
ROG STRIX B850-I GAMING WiFi憑藉對廣泛的 AMD Extended Profiles for Overclocking (EXPO) 的支援，專為專業玩家準備最強的 DDR5
AEMP
ASUS Enhanced Memory Profile (AEMP) 是一項針對受 PMIC限制的記憶體模組的獨家韌體功能
WIFI 7
憑藉 6GHz頻段的 160 MHz頻道與 4K QAM*等技術，革命性的 WiFi 7速度比標準 WiFi 6更快，此外，多重鏈路運作 (MLO) 可讓 WiFi連線更穩定、延遲更低，讓您盡情探索遊戲、串流媒體和工業 IoT的未知領域

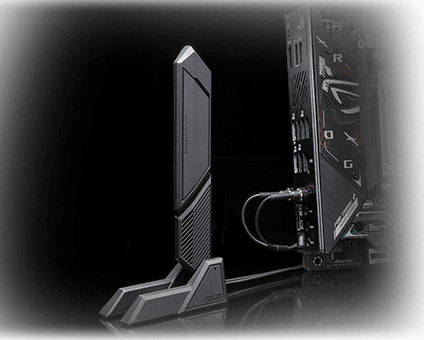

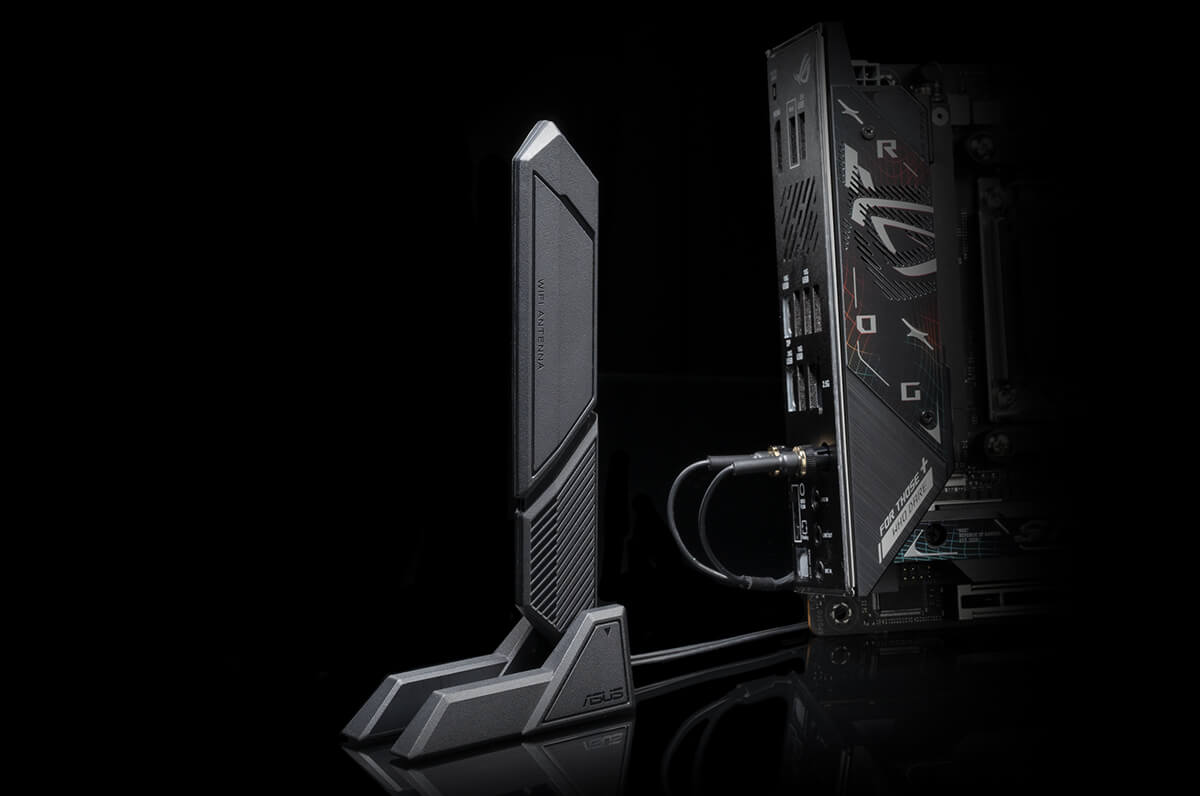

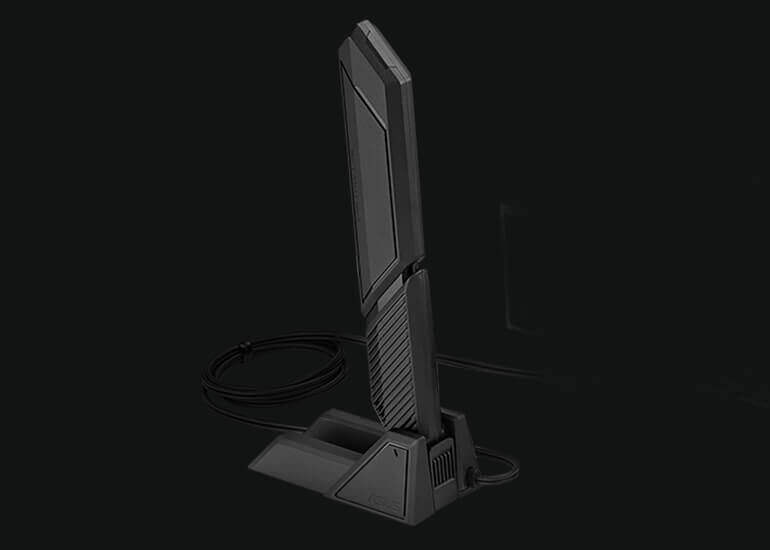

ASUS WiFi Q-Antenna
雙收發器支援 2.4、5 和 6 GHz頻段，加速資料傳輸，同時指向靈敏度可協助提升訊號品質，並擴大覆蓋範圍
無線訊號接收再升級
相較於上一代天線
最高 +6%
6GHz
最高 +18%
5/2.4 GHz
Intel 2.5Gb乙太網路
內建 Intel 2.5 Gb乙太網路強化有線連線，與標準乙太網路連線相比提高 2.5倍，可實現更快的檔案傳輸、低延遲遊戲體驗和高解析度視訊串流

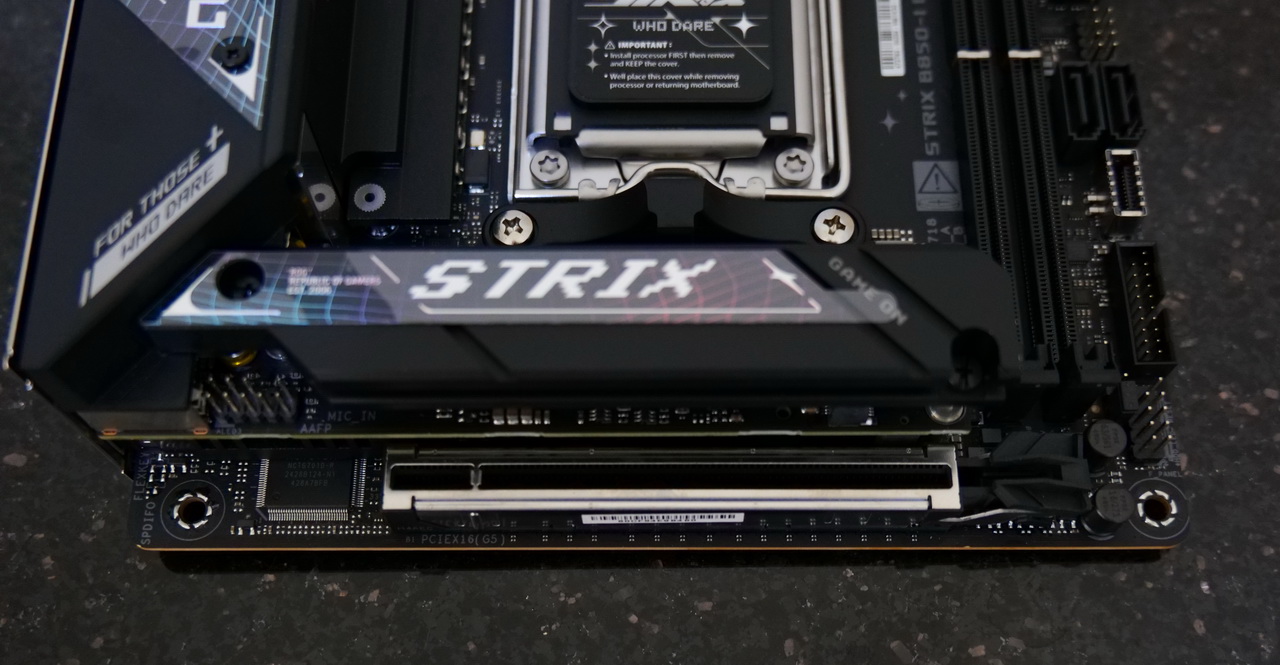

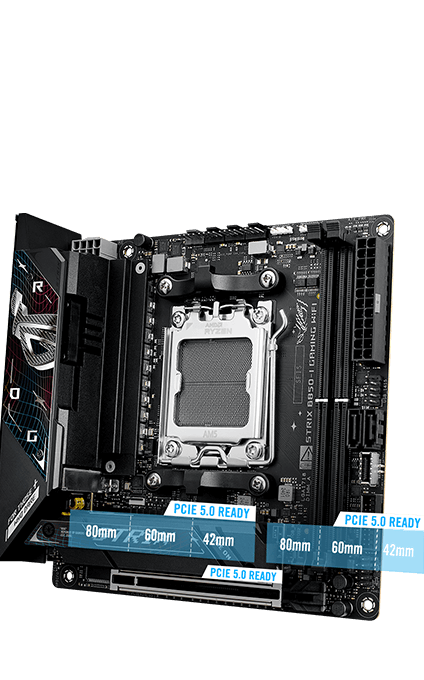

PCIe 5.0支援
⇧STRIX B850-I完整支援全新標準，提供端到端的 PCIe 5.0支援，最上方的 x16擴充插槽支援 Gen 5，並配備 SafeSlot固定架以承受最新顯示卡的重量。兩個板載 M.2 插槽採用 PCIe 5.0介面，可提供高達 16 Gb/s的驚人讀寫速度。其中一個 M.2插槽覆蓋著大型散熱片，可有效排除新一代硬碟的熱量
USB 20GPS連接埠
ROG STRIX B850-I GAMING WiFi支援總共 13個 USB連接埠，包括 USB 20Gbps，（USB 20Gbps Type-C 連接埠可提供高達 20Gbps 的高速資料傳輸速度）
DOLBY ATMOS
ROG與 Dolby攜手合作，為使用者帶來卓越的電競音效。Dolby Atmos 透過加入高度聲道將傳統環繞聲系統擴充，讓聽眾能感受到來自上方、下方和周圍的沉浸式音訊
SupremeFX
ROG SupremeFX是獨特的軟硬體技術組合，可提供優異的音訊品質。ROG STRIX B850-I GAMING WiFi採用 ALC4080編解碼器，可在所有通道上實現高達 32位元/384 kHz的高解析度播放，前面板輸出透過整合式 Savitech放大器進行串流，此放大器可以將高傳真度的聲音驅動至各種揚聲器和耳機
音訊線路保護
分隔電路的特別設計，可減少主機板及連接裝置發出的電磁干擾，達到更清晰的音訊效果
SAVITECH SV3H712放大器
整合式 Savitech放大器可大幅改善 THD+N效能，從 72 dB提升至 83 dB，提供純淨的音訊品質
頂級音訊電容
高品質元件可提供更溫暖、自然的聲音，以及極高的清晰度與傳真度
AMD Socket AM5 for AMD Ryzen 9000 & 8000 & 7000 Series Desktop Processors
晶片組
AMD B850 Chipset
記憶體
2 x DIMM slots, max. 128GB, DDR5
Supports up to 8400+MT/s (OC) with Ryzen 9000 & 8000 & 7000 Series Processors
ECC and Non-ECC, Un-buffered DIMM
Dual channel memory architecture
Supports AMD Extended Profiles for Overclocking (EXPO)
ASUS Enhanced Memory Profile (AEMP)
顯示晶片
1 x HDMI port
1 x USB 10Gbps ports support USB Type-C display outputs
擴充槽
AMD Ryzen 9000 & 7000 Series Desktop Processors
1 x PCIe 5.0 x16 slot with Q-Release Slim
AMD Ryzen8000 Series Desktop Processors
1 x PCIe 4.0 x16 slot with Q-Rlease Slim
資料儲存應用
Total supports 2 x M.2 slots and 2 x SATA 6Gb/s ports
AMD Ryzen 7000 & 9000 Series Desktop Processors
M.2_1 (Key M), type 2242/2260/2280 (supports PCIe 5.0×4 mode)
M.2_2 (Key M), type 2242/2260/2280 (supports PCIe 5.0 x4 mode)
AMD Ryzen 8000 Series Desktop Processors
M.2_1 (Key M), type 2242/2260/2280 (supports PCIe 4.0×4 mode)
M.2_2 (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
區域網路
1 x Intel 2.5Gb Ethernet
ASUS LANGuard
無線網路與藍芽
Wi-Fi 7
2×2 Wi-Fi 7 (802.11be)
Supports 2.4/5/6GHz frequency band
Supports Wi-Fi 7 160MHz bandwidth, up to 2.9Gbps transfer rate.
Bluetooth v5.4
USB連接埠
Rear USB (Total 8 ports)
1 x USB 20Gbps port(s) (1 x USB Type-C)
5 x USB 10Gbps port(s) (4 x Type-A + 1 x USB Type-C)
2 x USB 2.0 port(s) (2 x Type-A)
Front USB (Total 5 ports)
1 x USB 10Gbps
1 x USB 5Gbps header(s) support(s) 2 additional USB 5Gbps ports
1 x USB 2.0 header(s) support(s) 2 additional USB 2.0 ports
USB Type-C power delivery output: max. 5V/3A
音效
ROG SupremeFX 7.1 Surround Sound High Definition Audio CODEC ALC4080
– Impedance sense for front and rear headphone outputs
– Supports: Jack-detection, Multi-streaming, Front Panel MIC Jack-retasking
– High quality 120 dB SNR stereo playback output and 110 dB SNR recording input
– Supports up to 32-Bit/384 kHz playback on front panel
– SupremeFX Shielding Technology
– Savitech SV3H712 AMP
– Rear optical S/PDIF out port
– Premium audio capacitors
– Audio cover

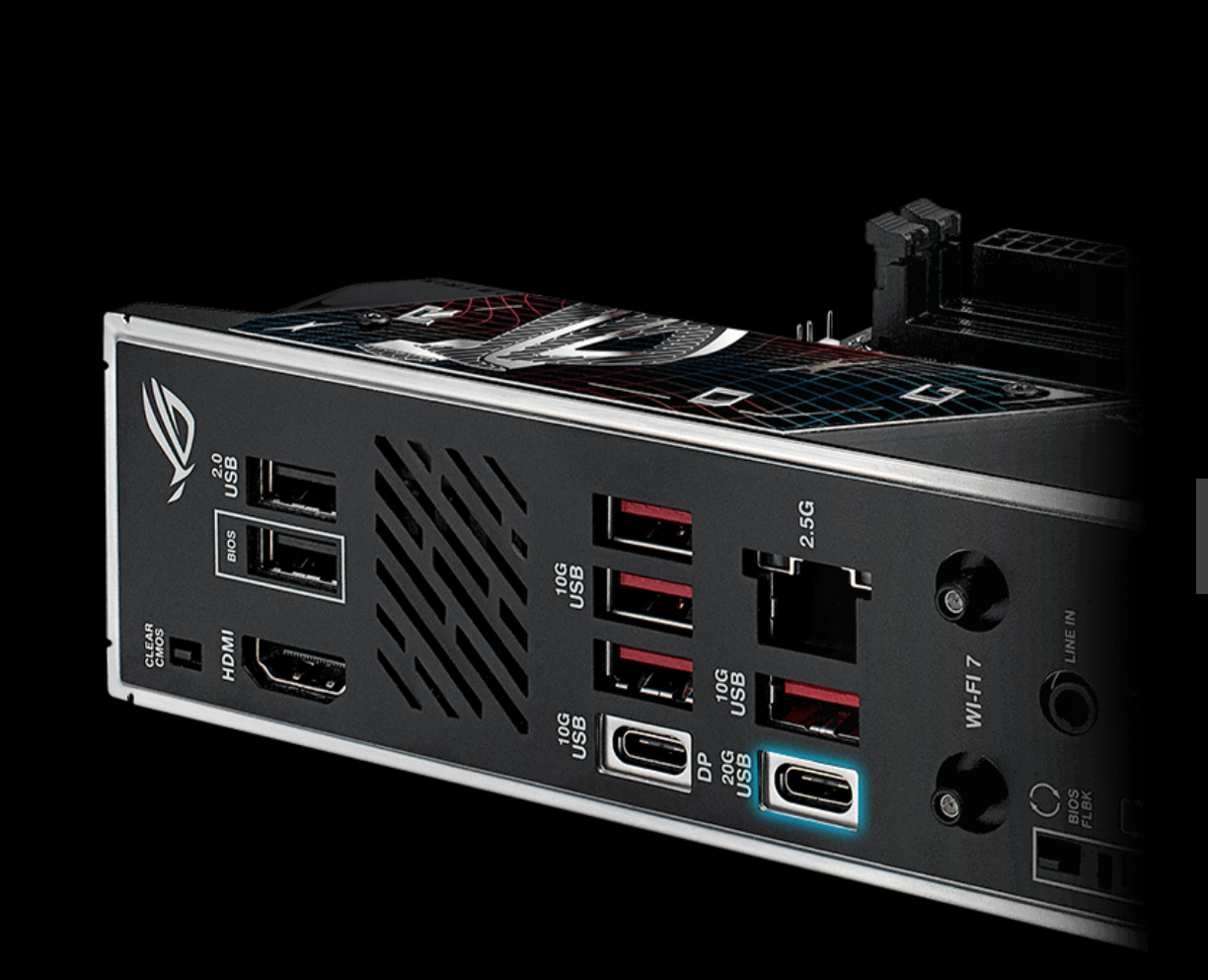

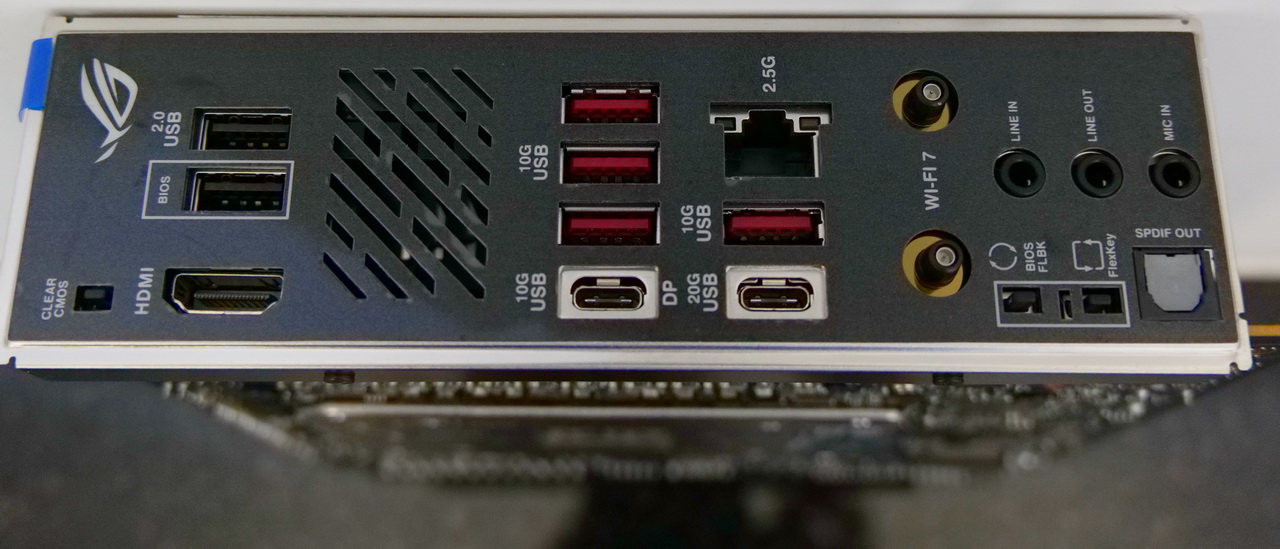

後面板輸出端子
1 x USB 20Gbps port(s)
5 x USB 10Gbps port(s) (4 x Type-A + 1 x USB Type-C with DP Alt mode)
2 x USB 2.0 port(s) (2 x Type-A)
1 x HDMI port
1 x Wi-Fi module
1 x Intel 2.5Gb Ethernet port
3 x Audio jacks
1 x Optical S/PDIF out port
1 x BIOS FlashBack button
1 x Clear CMOS button
1 x FlexKey button
內建 I/O連接孔
Fan and Cooling Related
1 x 4-pin CPU Fan header
1 x 4-pin Extra Flow Fan header
1 x 4-pin AIO Pump header
1 x 4-pin Chassis Fan headers
Power Related
1 x 24-pin Main Power connector
1 x 8-pin +12V CPU Power connector
Storage Related
2 x M.2 slots (Key M)
2 x SATA 6Gb/s ports
USB
1 x USB 10Gbps connector (supports USB Type-C)
1 x USB 5Gbps header supports 2 additional USB 5Gbps ports
1 x USB 2.0 headers support 4 additional USB 2.0 ports
Miscellaneous
2 x Addressable Gen 2 headers
1 x CPU Over voltage jumper
1 x Front Panel Audio header (F_AUDIO)
1 x 10-1 pin Front System Panel header
1 x Thermal Sensor header
Special Features
Extreme Engine Digi+
– 5K Black metallic capacitors
ASUS Q-Design
– M.2 Q-Latch
– M.2 Q-Slide
– PCIe Slot Q-Release Slim (with PCIe SafeSlot)
– Q-Antenna
– Q-Dashboard
– Q-DIMM
– Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green])
– Q-Slot
ASUS Thermal Solution
– M.2 heatsink backplate
– M.2 heatsink
ASUS EZ DIY
– BIOS FlashBack button
– BIOS FlashBack LED
– Clear CMOS button
– ProCool
– Pre-mounted I/O shield
– SafeSlot
– SafeDIMM
Aura Sync
– Addressable Gen 2 headers
軟體功能
ROG Exclusive Software
– ROG CPU-Z
– Dolby Atmos
ASUS Exclusive Software
Armoury Crate
– AIDA64 Extreme (60 days free trial)
– Aura Creator
– Aura Sync
– Fan Xpert 4
– GameFirst
– HWiNFO
– Power Saving
ASUS DriverHub
ASUS GlideX
TurboV Core
Adobe Creative Cloud (Free Trial)
Norton 360 for Gamers (60 Days Free Trial)
WinRAR (40 Days Free Trial)
UEFI BIOS
ASUS EZ DIY
– ASUS CrashFree BIOS 3
– ASUS EZ Flash 3
– ASUS UEFI BIOS EZ Mode
– ASUS MyHotkey
BIOS
256 Mb Flash ROM, UEFI AMI BIOS
管理能力
WOL by PME, PXE
配件
Cables
2 x SATA 6Gb/s cables
Miscellaneous
1 x ASUS WiFi Q-Antenna
1 x Cable ties package
1 x M.2 backplate Q-Latch package(s)
1 x M.2 Q-Slide package
1 x ROG key chain
1 x ROG Strix stickers
1 x M.2 backplate rubber package(s)
Documentation
1 x Quick start guide
作業系統
Windows 11
主機板尺寸
Mini-ITX Form Factor
6.7 inch x 6.7 inch (17 cm x 17 cm)

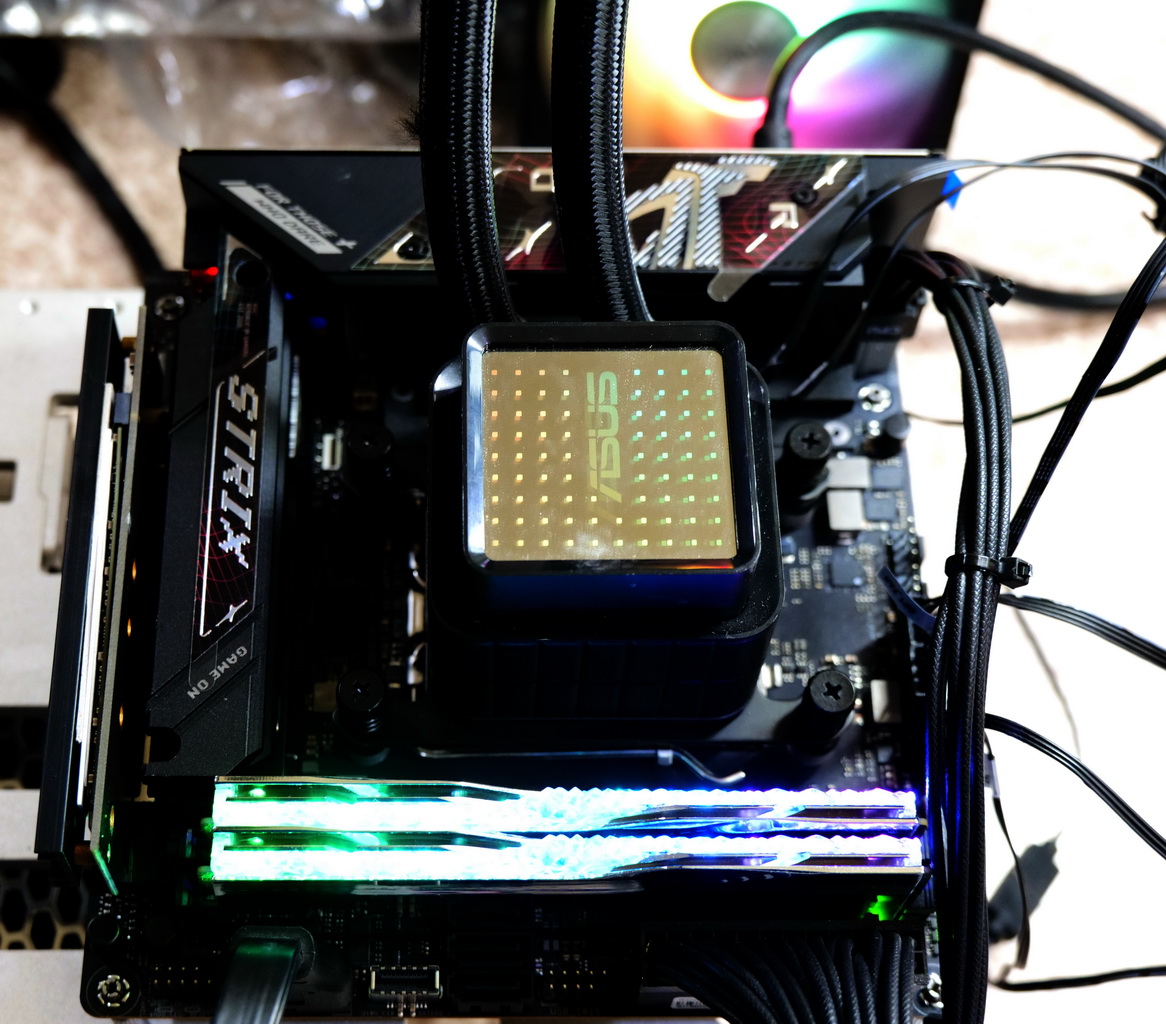

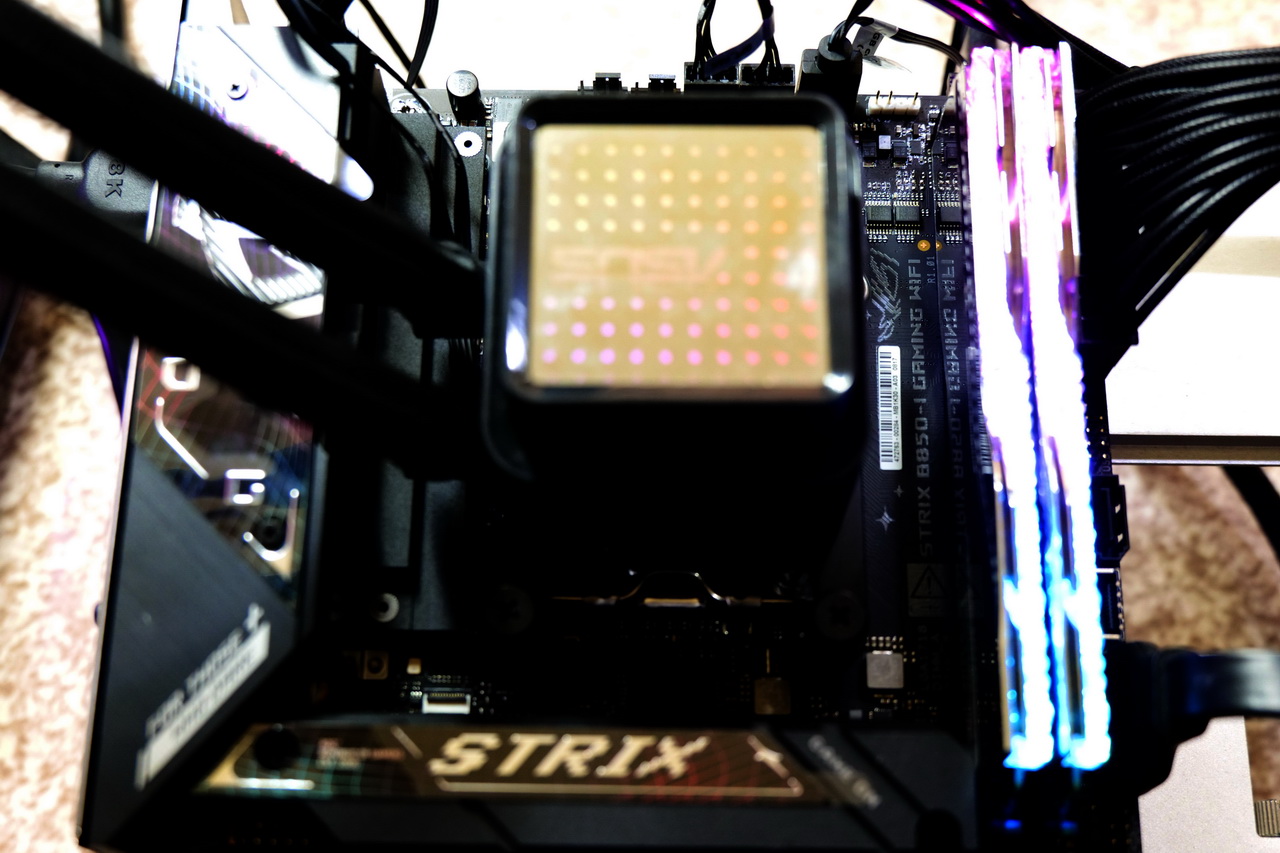

測試平台
CPU： AMD Ryzen 7 9800X3D
CPU Cooler：ASUS ProArt LC 360一體式 CPU 水冷散熱器
MB： ASUS ROG STRIX B850-I GAMING WiFi
SSD：Kingston FURY Renegade 4TB PCIe 5.0 NVMe M.2 SSD
RAM：G.SKILL Trident Z5 CKD RGB DDR5-8200 24GX2
PSU：Seasonic FOCUS GX-1600
OS：Windows11 pro 64-bit 24H2
電源計畫：High Performance
室溫：27℃

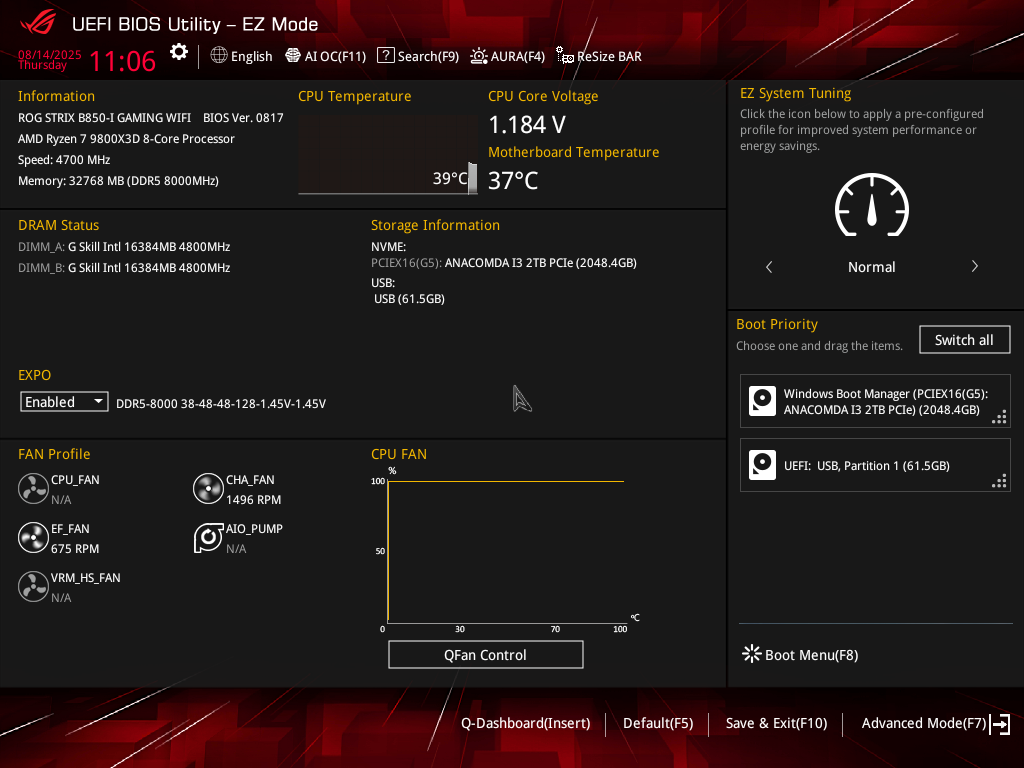

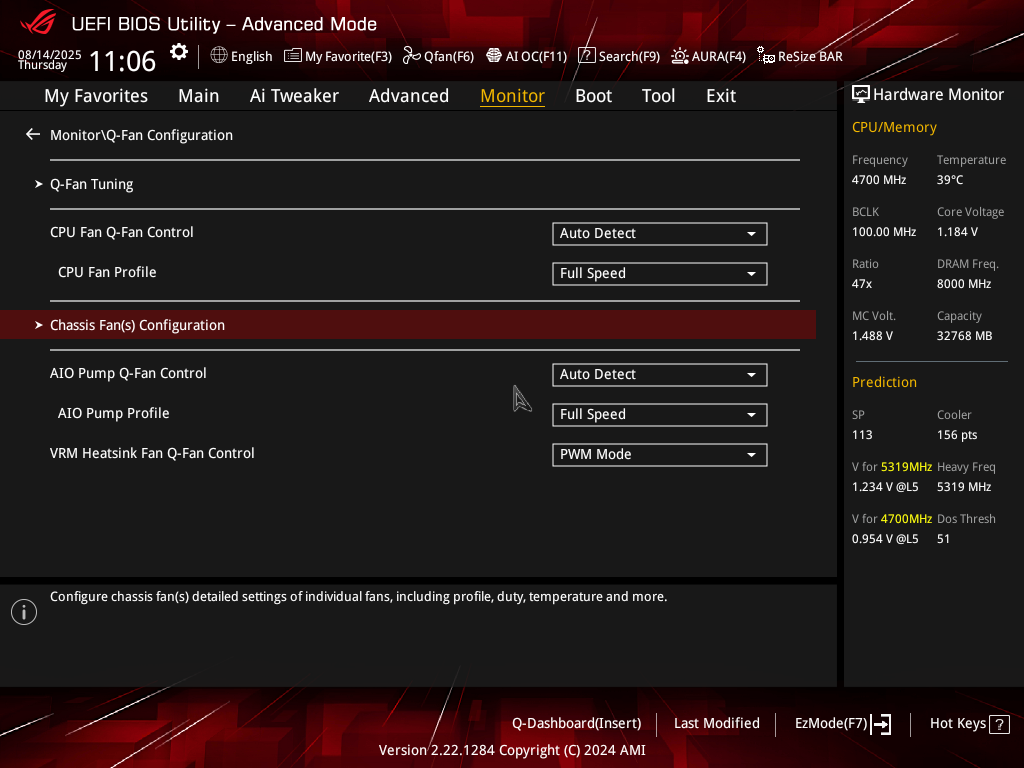

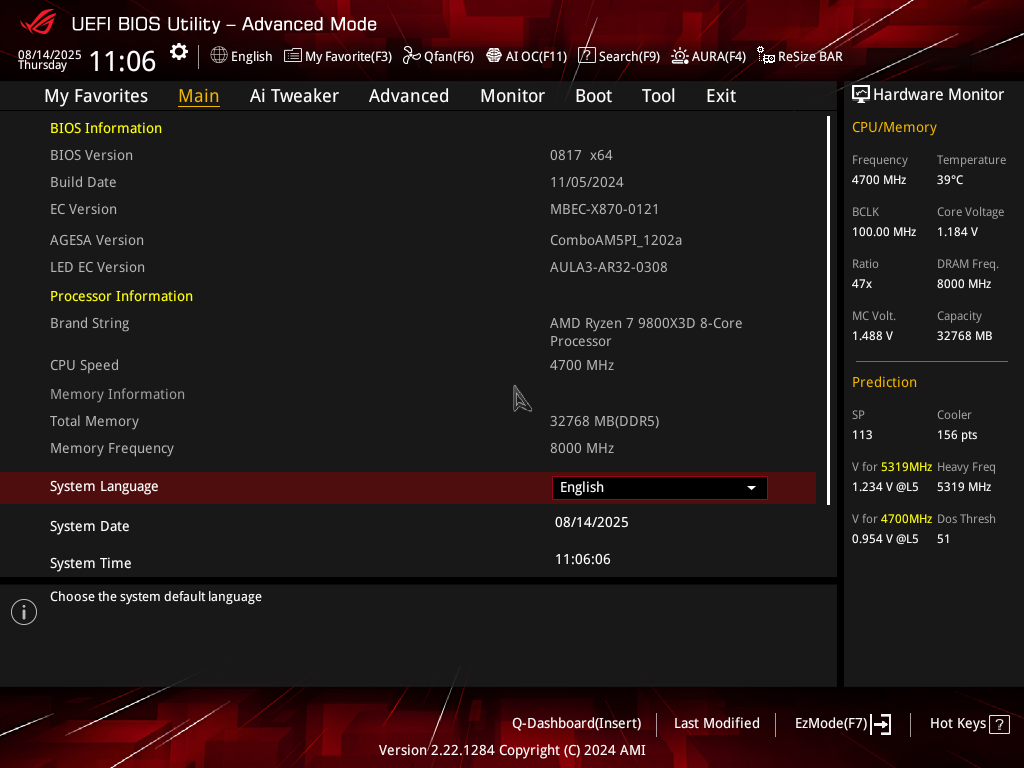

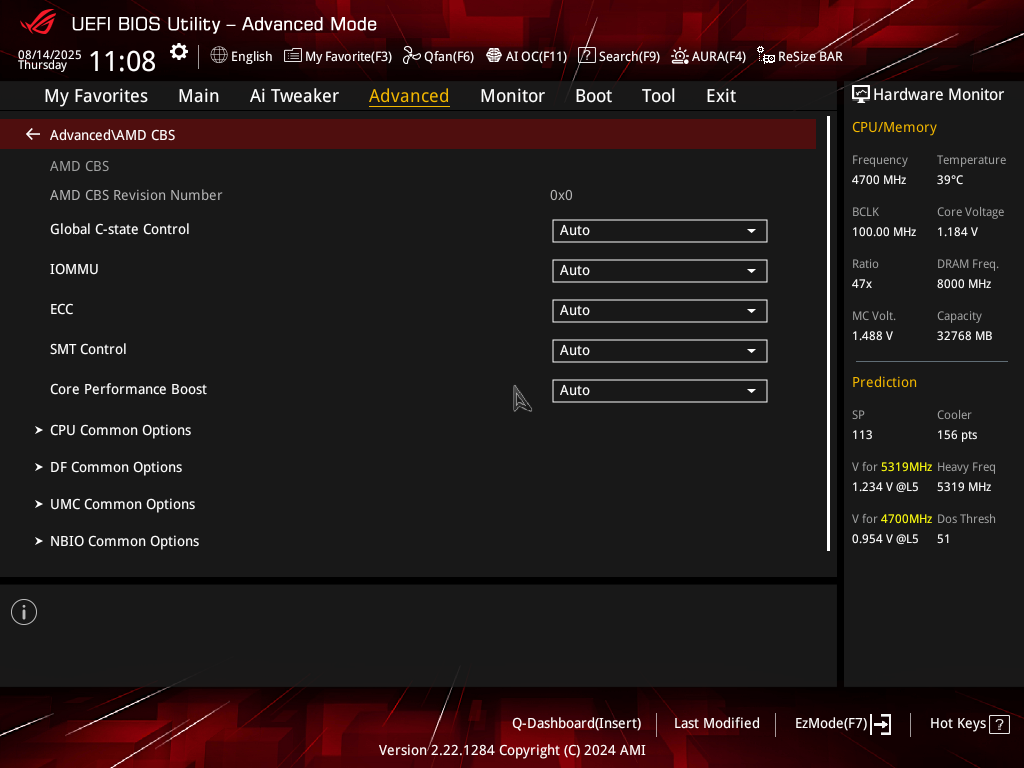

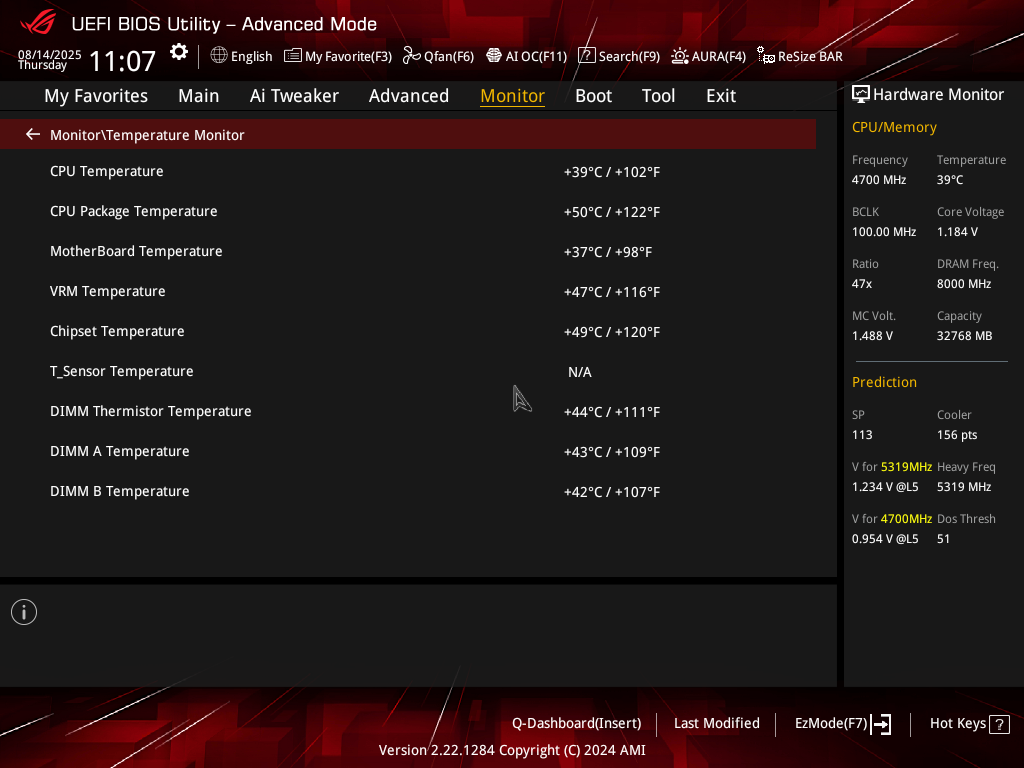

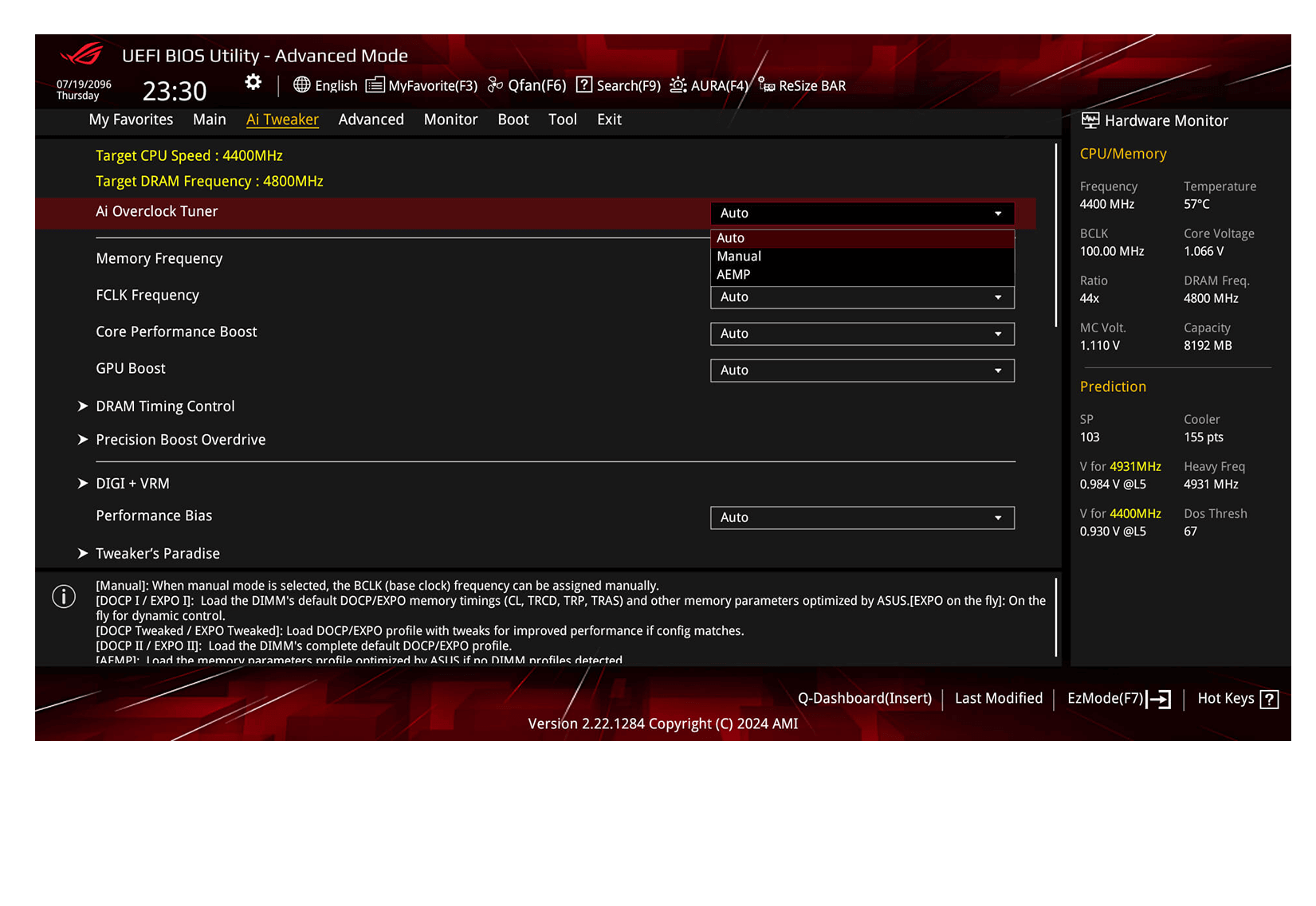

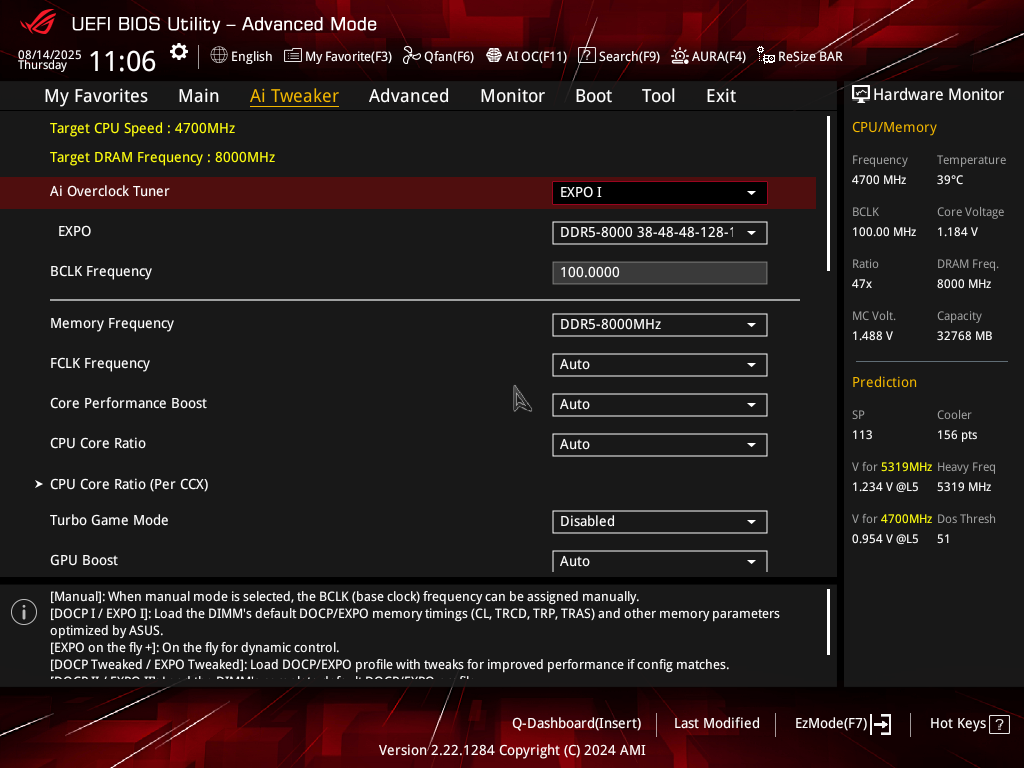

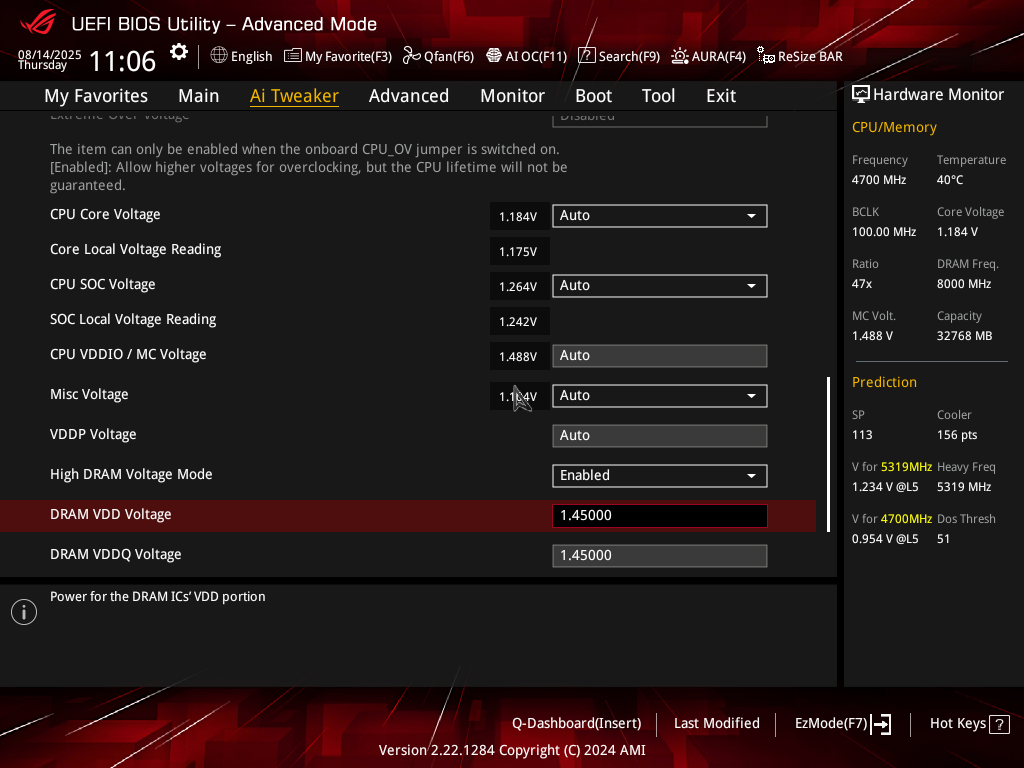

BIOS Info
測試諸元

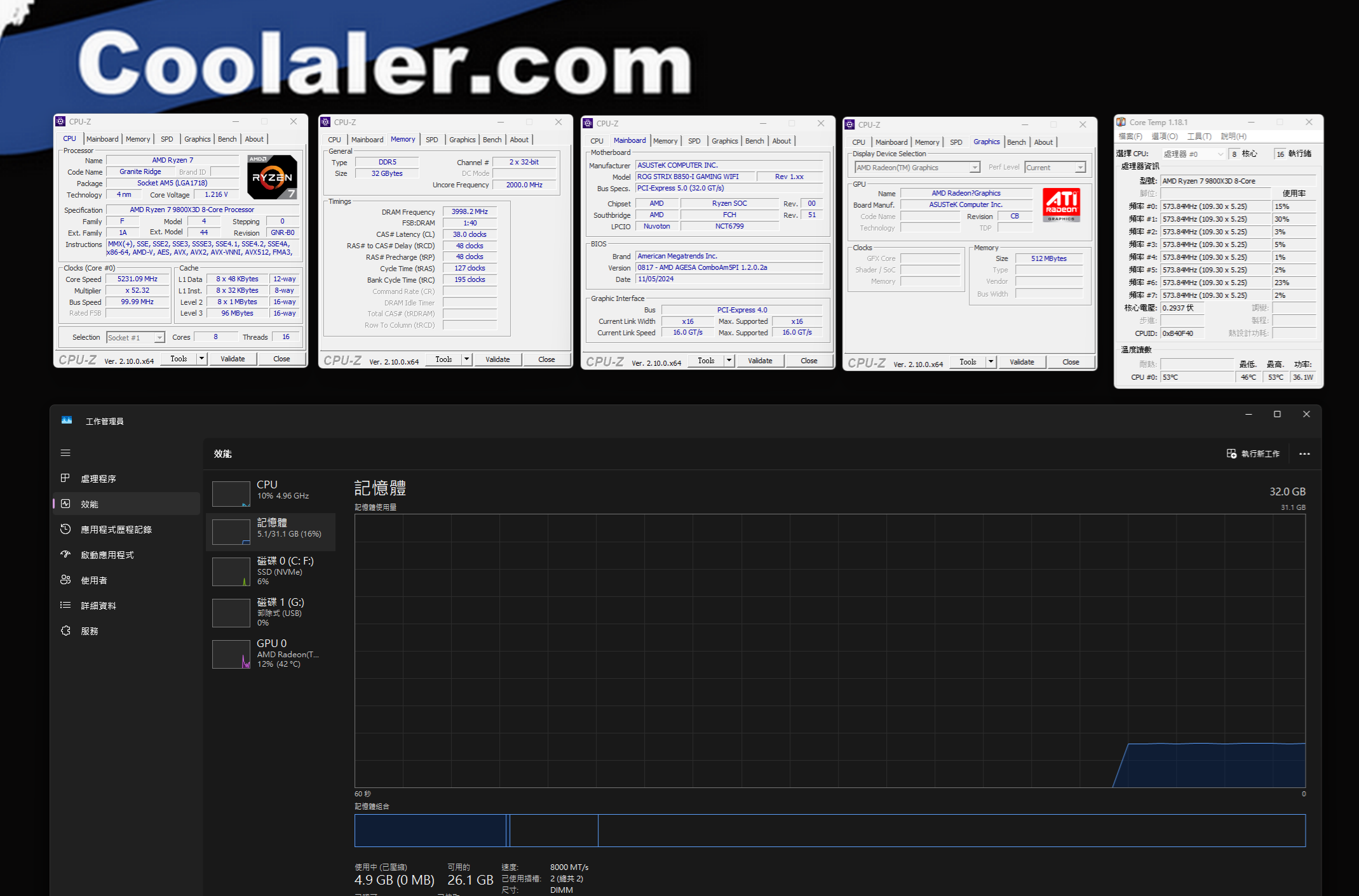

9800X3D@DDR5 8000

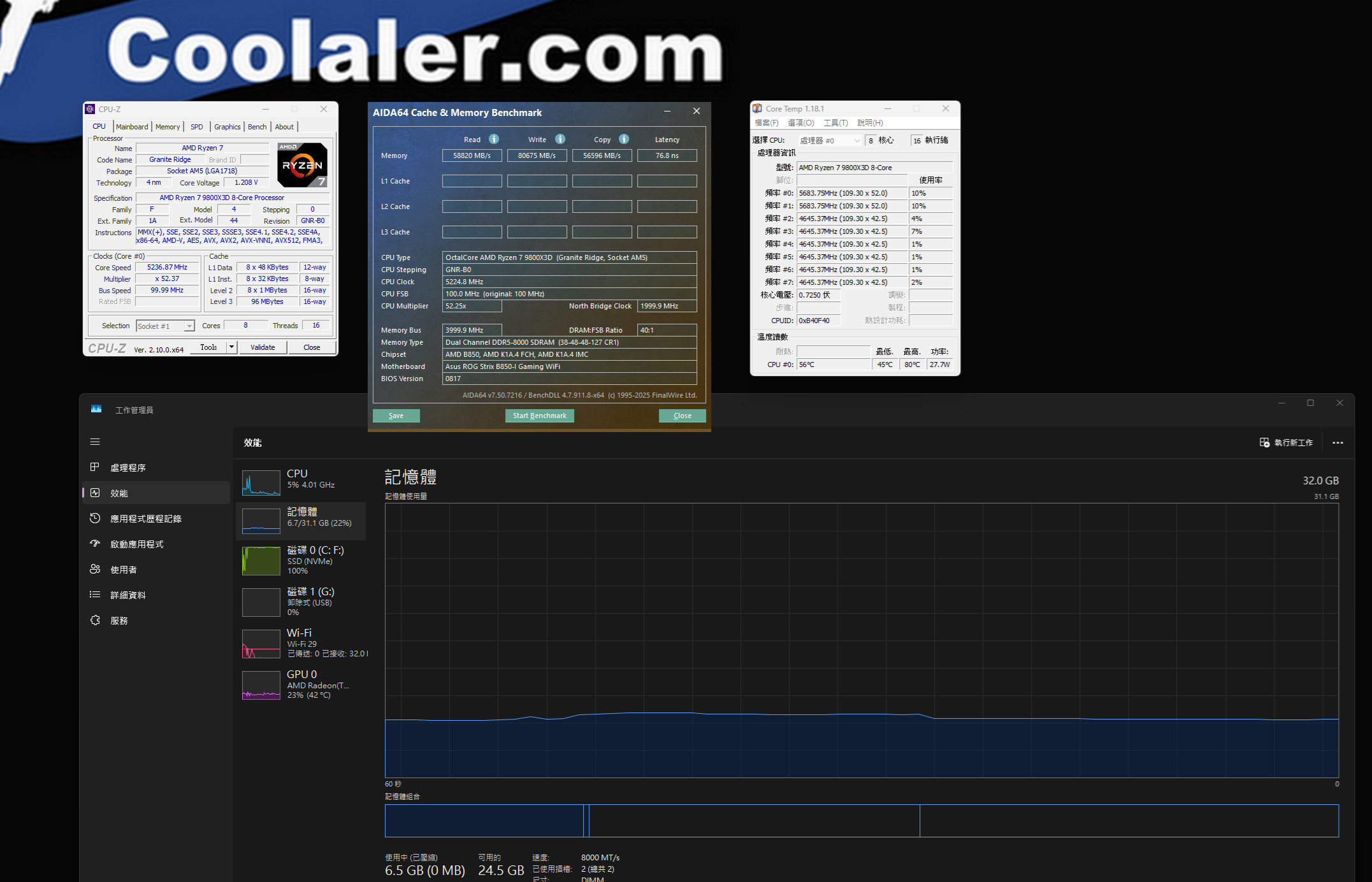

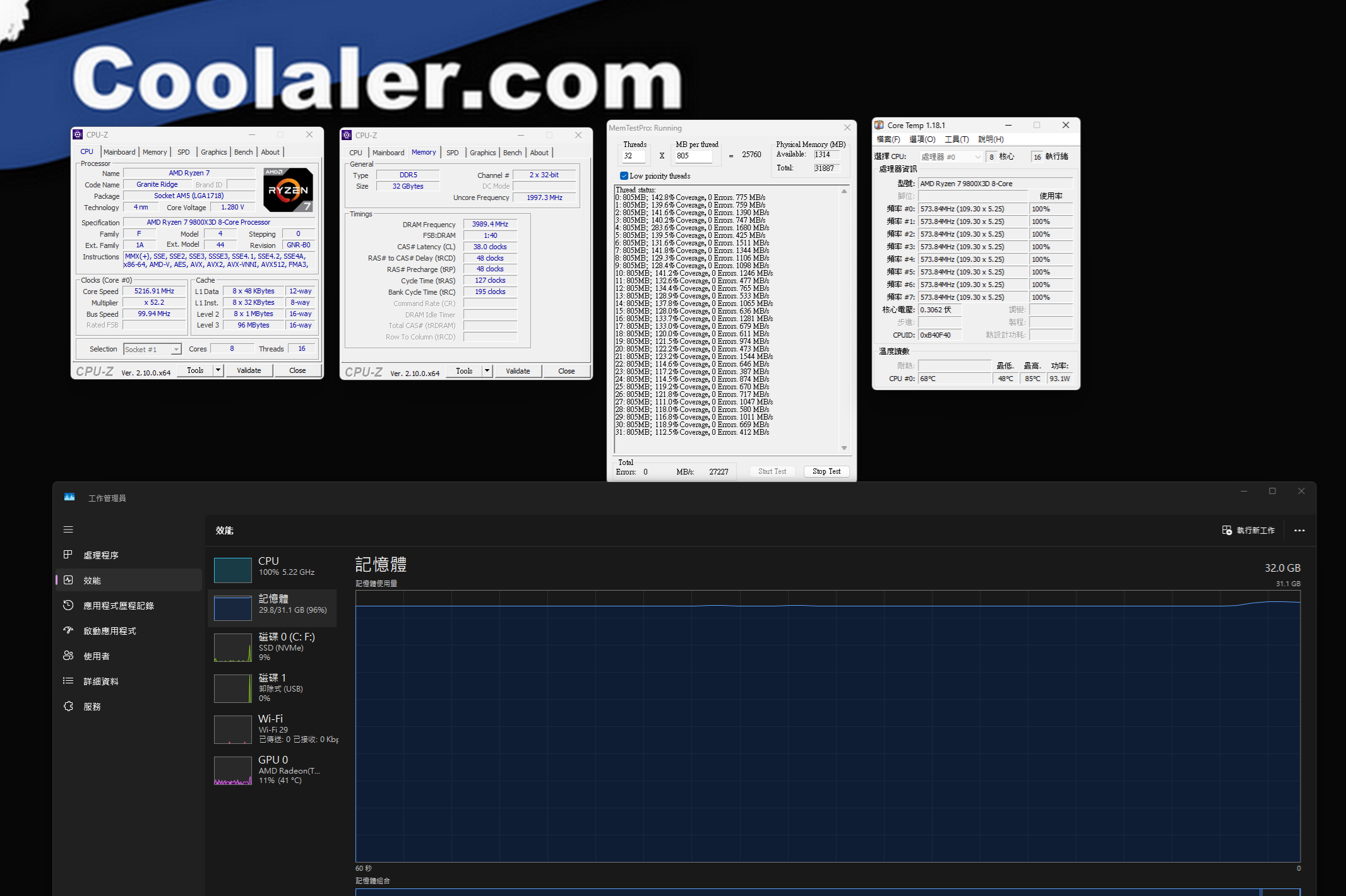

DDR5 8000 AIDA64 Memory Bandwidth Benchmark

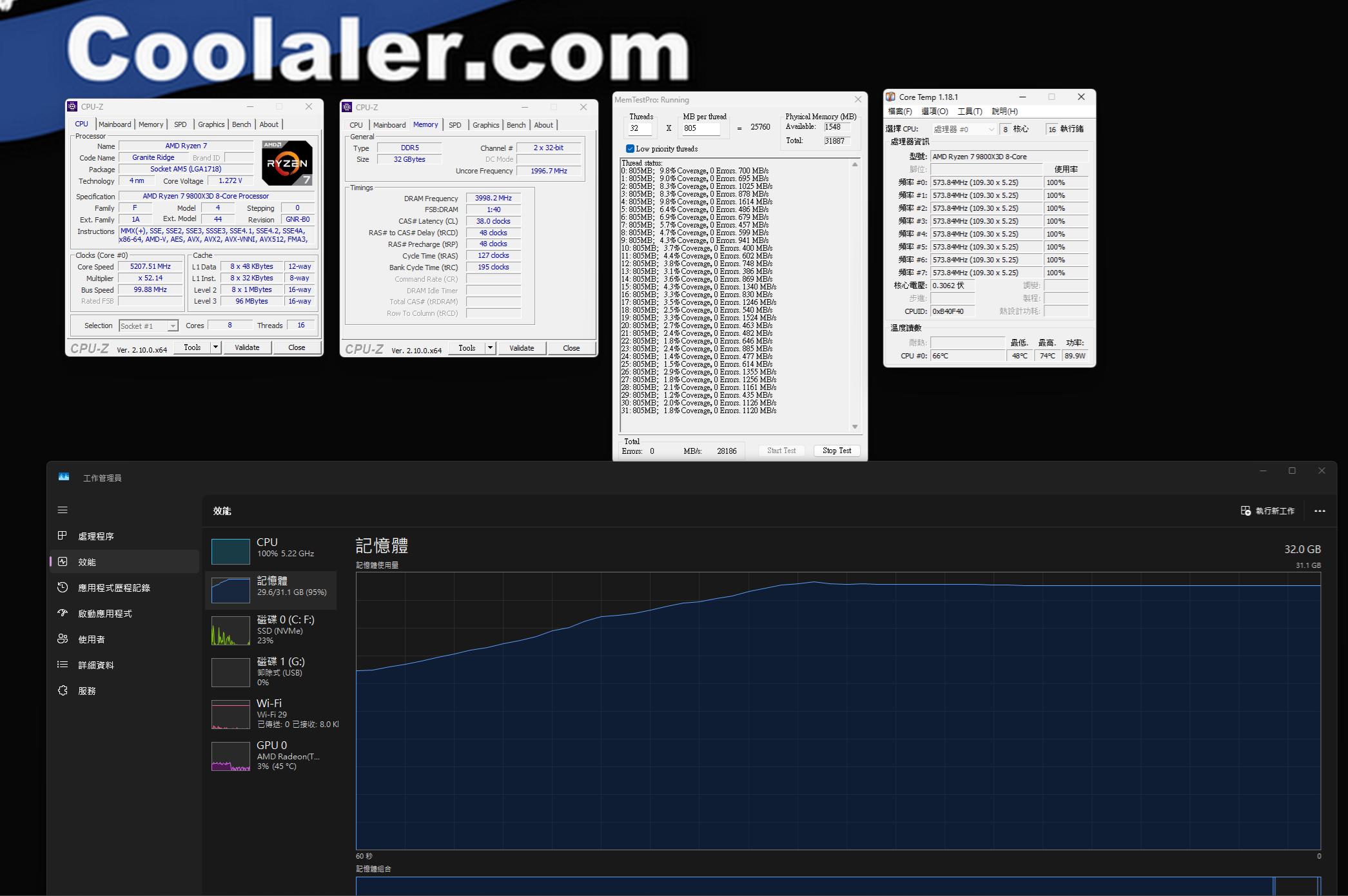

DDR5 8000 Memtest Pro燒機測試
DDR5 8000 Memtest Pro燒機測試 100%+
小結：
短小精悍的 ASUS ROG STRIX B850-I GAMING WiFi麻雀雖小卻該有的都有，雖然身為 Mini-ITX但因為定位在 ROG STRIX，用料與功能都是最頂級的，DDR5 8000 Memtest Pro燒機輕鬆達成，ASUS ROG STRIX B850-I GAMING WiFi售價不用台幣一萬，用來搭配 X3D處理器非常合適，謝謝收看
