Z87X OC-FORCE,一片支援4way SLI的高階主版
就等同過去UD7的地位

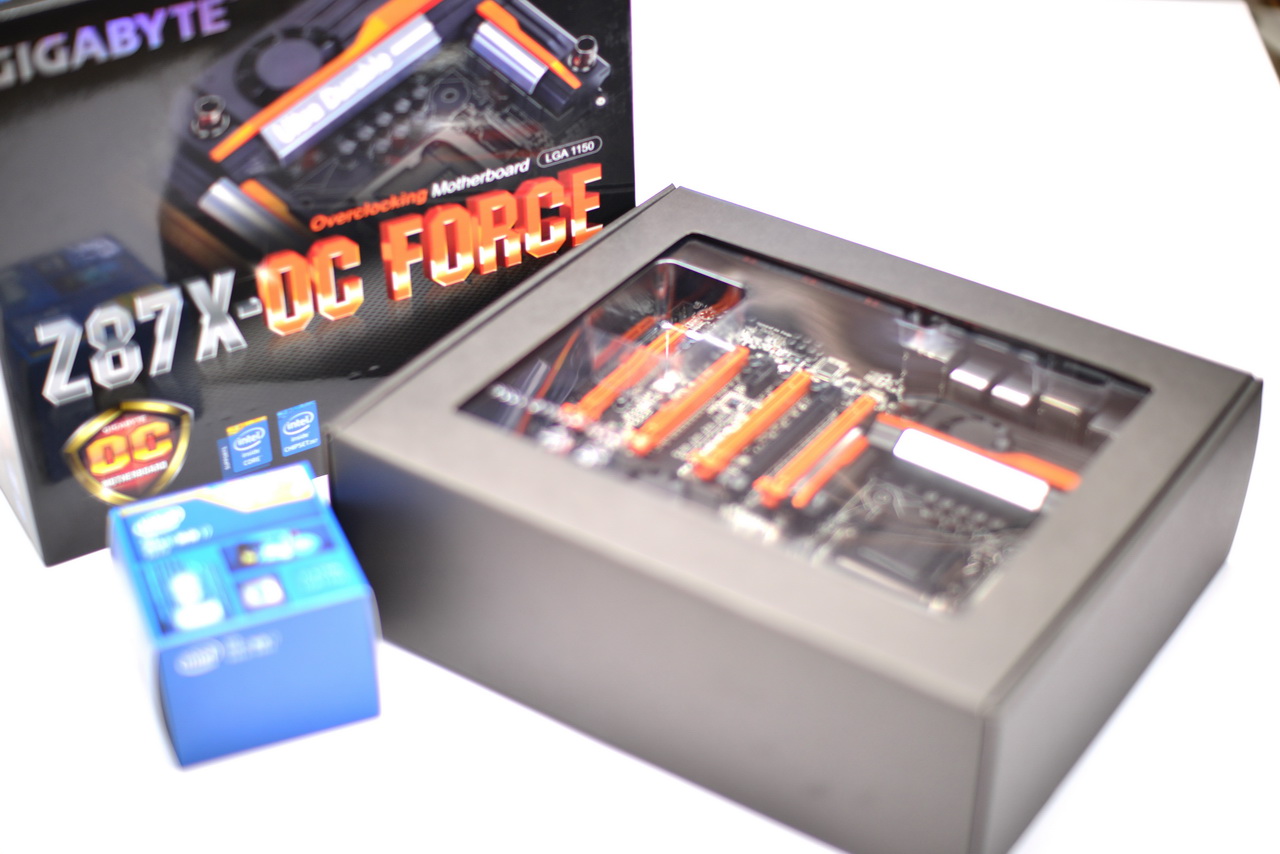

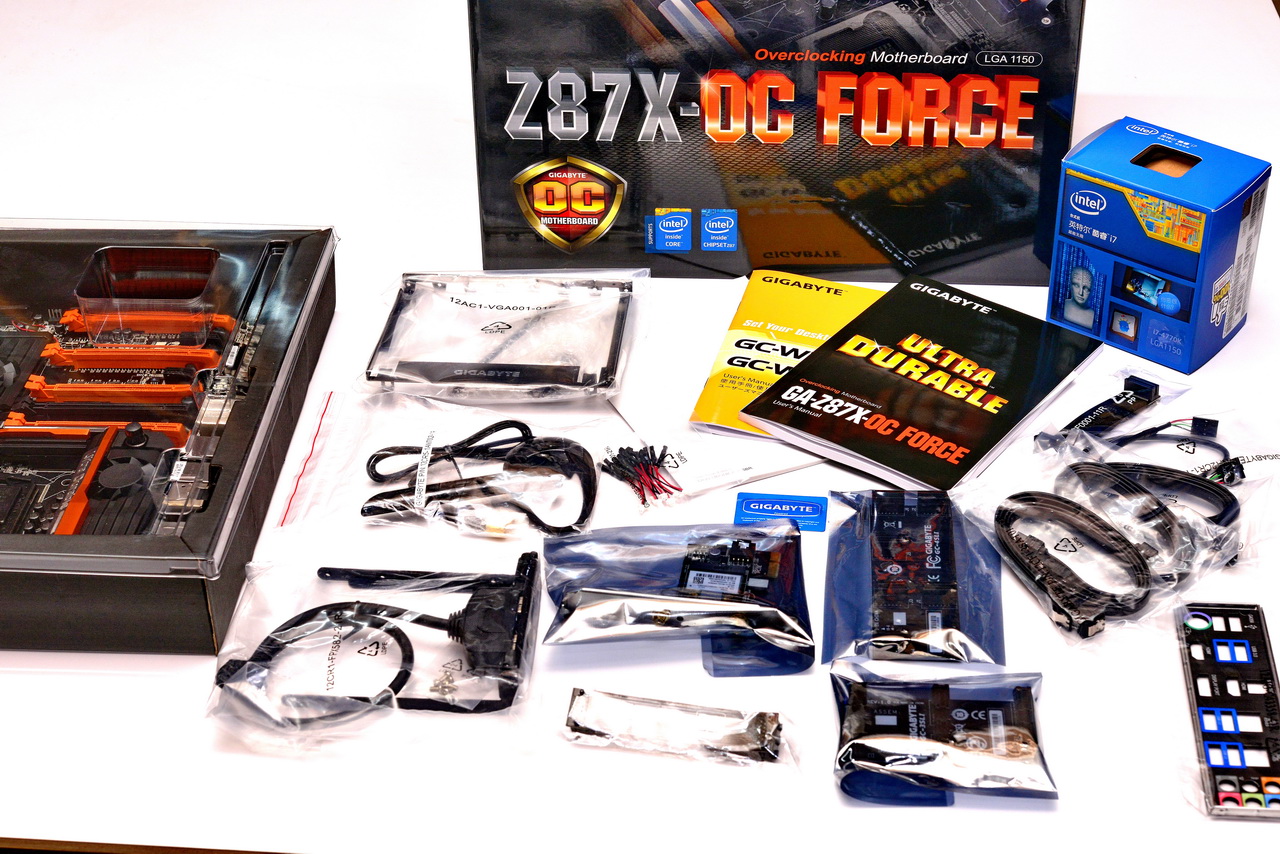

Z87X OC-FORCE 彩盒





































還保有PS2很貼心












主動式散熱的chipset heatsink

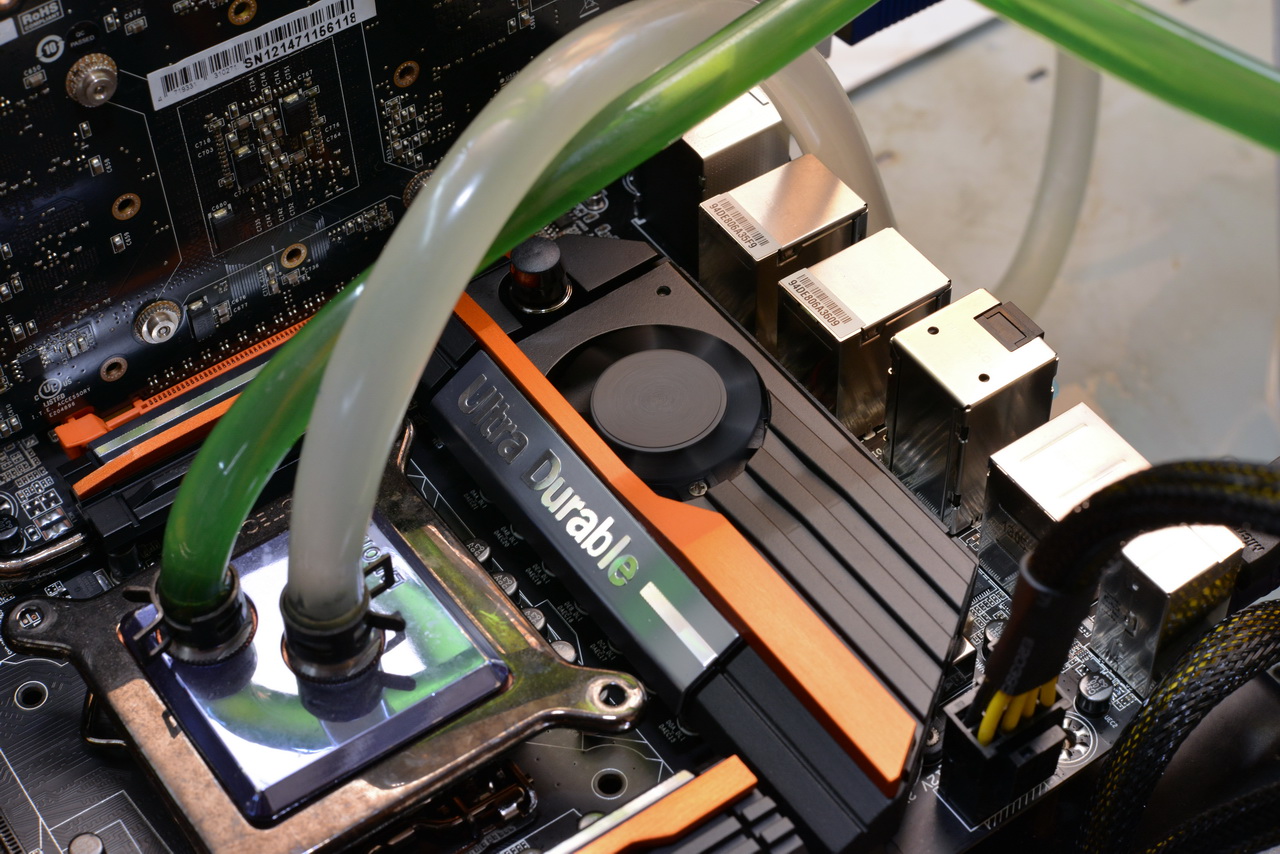

mosfet上的主動式散熱風扇+水冷管路+heatsink

































Dual BIOS Chips

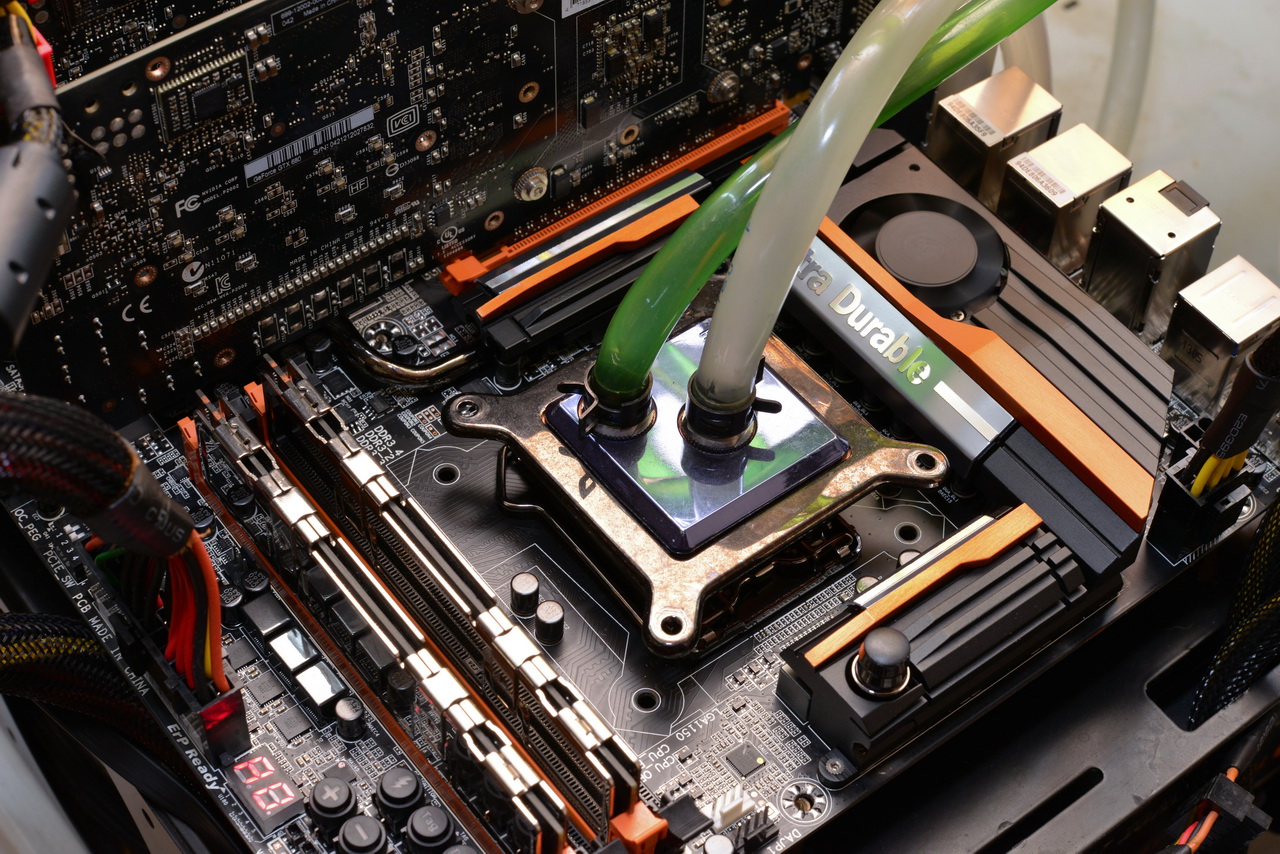

mosfet的水冷heatsink module










跟Z87X-OC一樣有按鈕超頻的功能,可對可對倍頻及外頻進行即時超頻,GEAR是針對0.1MHz或1MHz做切換

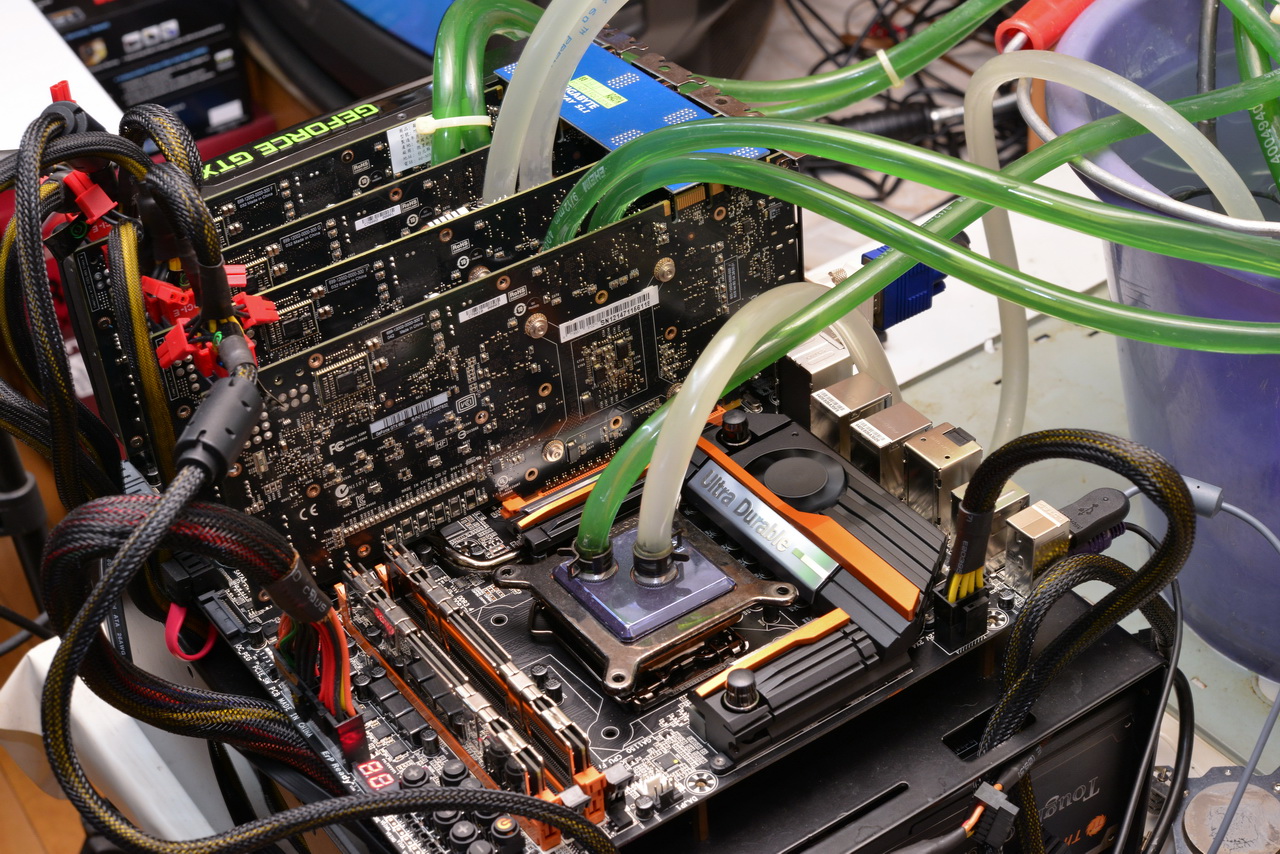

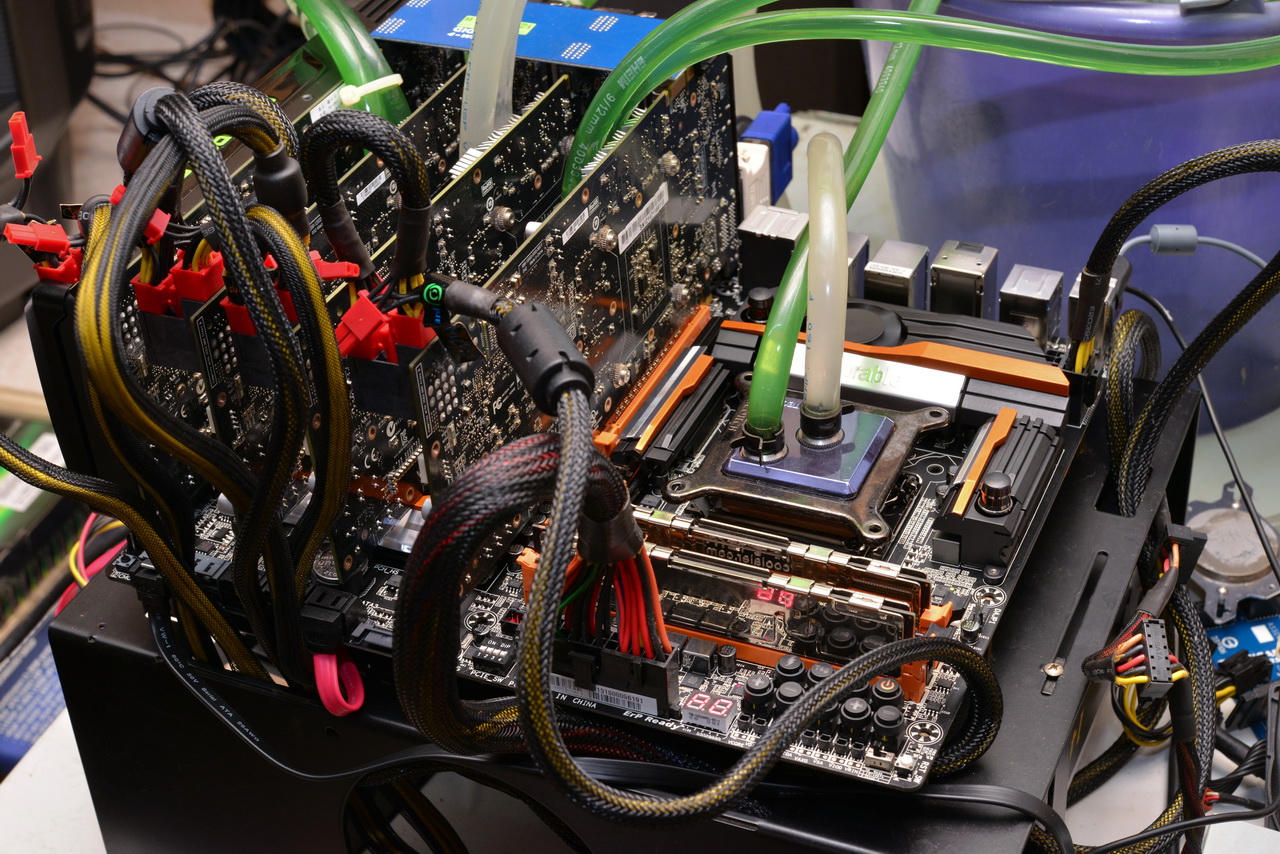

測試平台:
M/B :GIGABYTE Z87X-OC FORCE
MEM :G.SKILL 4GBX4 DDR3 GTX 2800 DUAL Channel

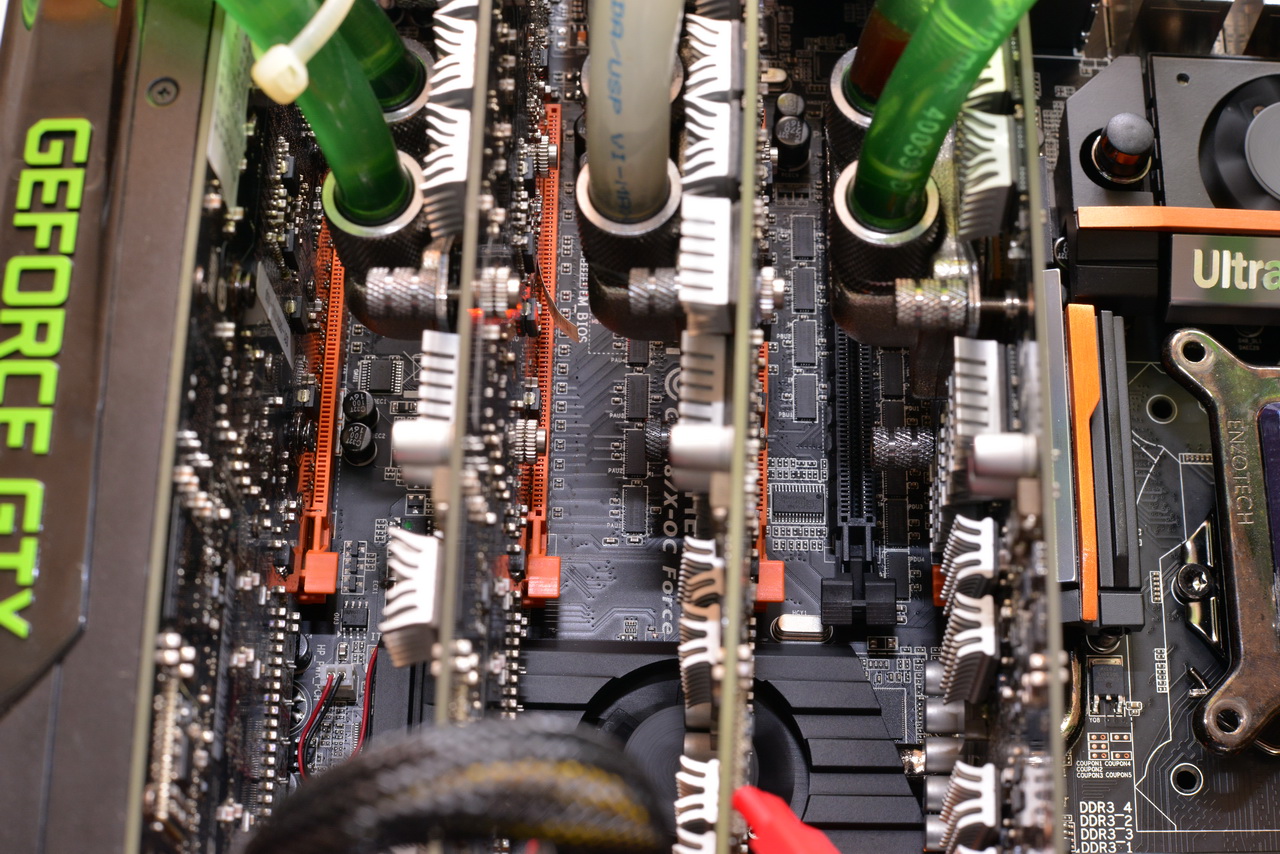

VGA CARD :GTX680 4WAY SLI
POWER: Tt 1475W
OS :WIN7 X64

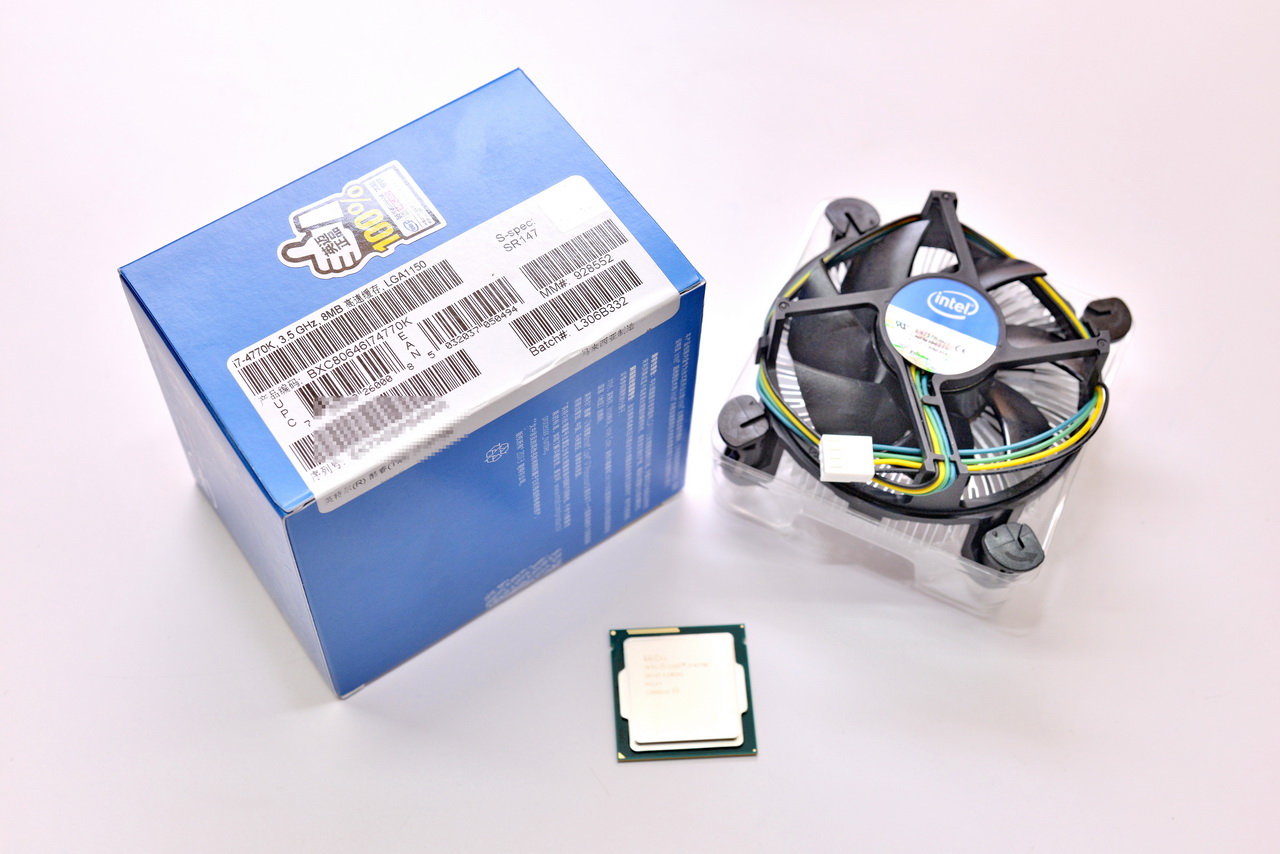

CPU:INTEL Core i7 4770K Retail
CPU COOLER:Water cooled
散熱膏:捷藝急凍王奈米鑽石

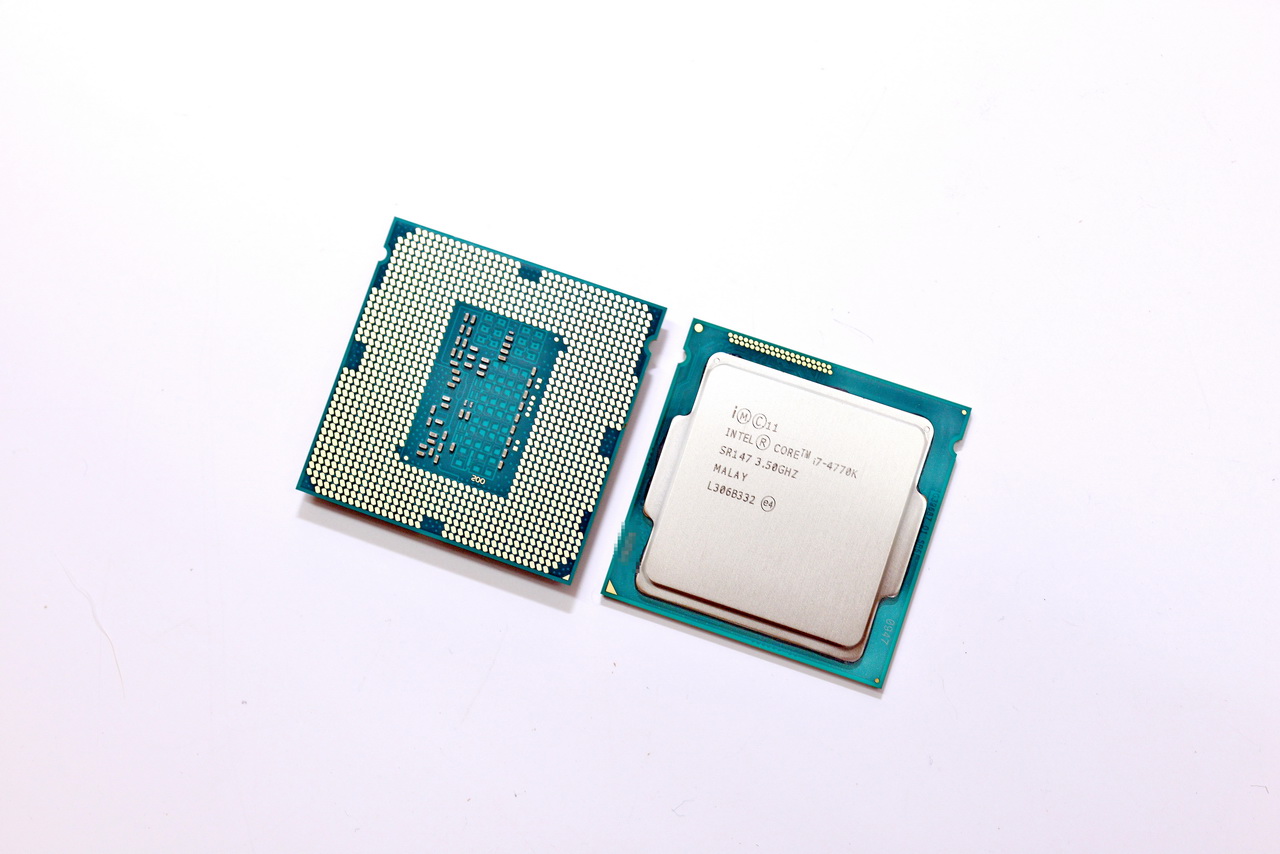

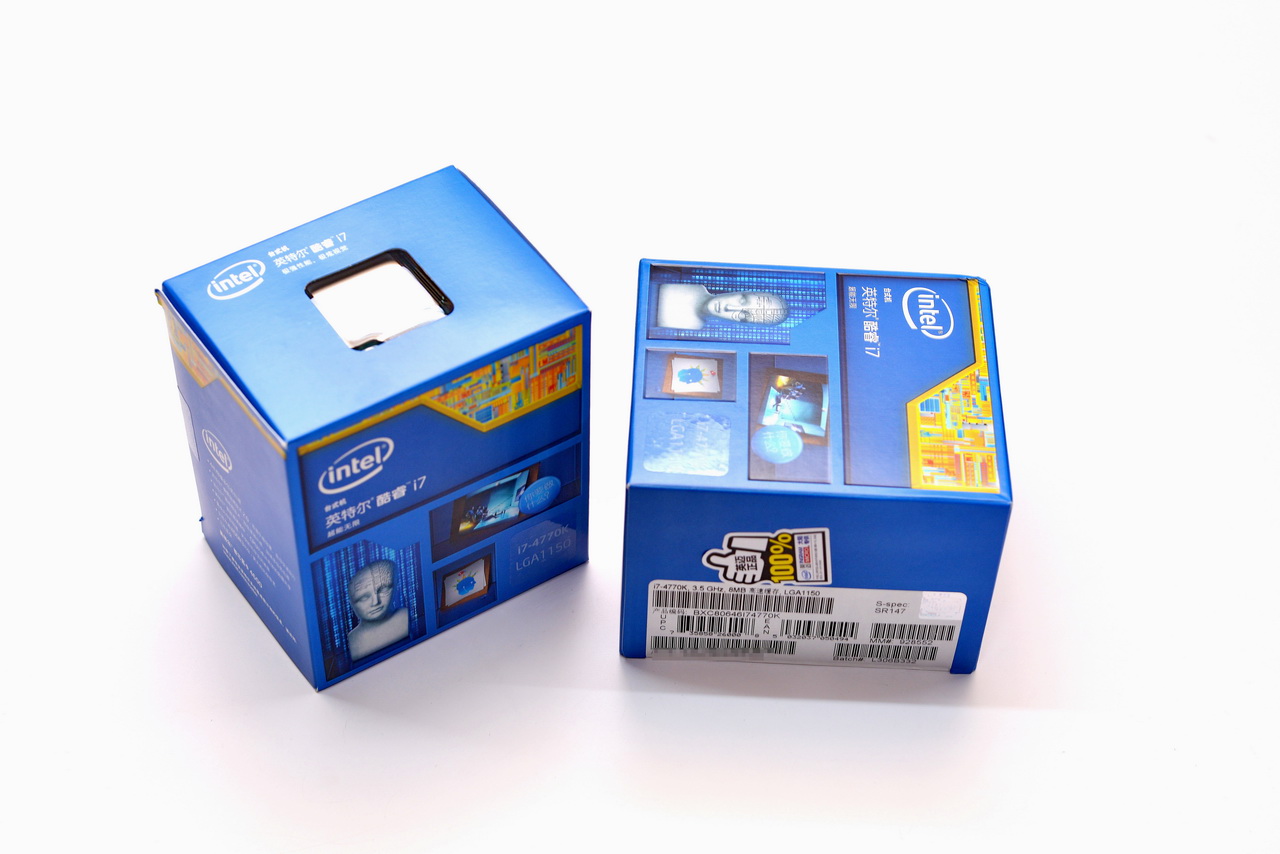

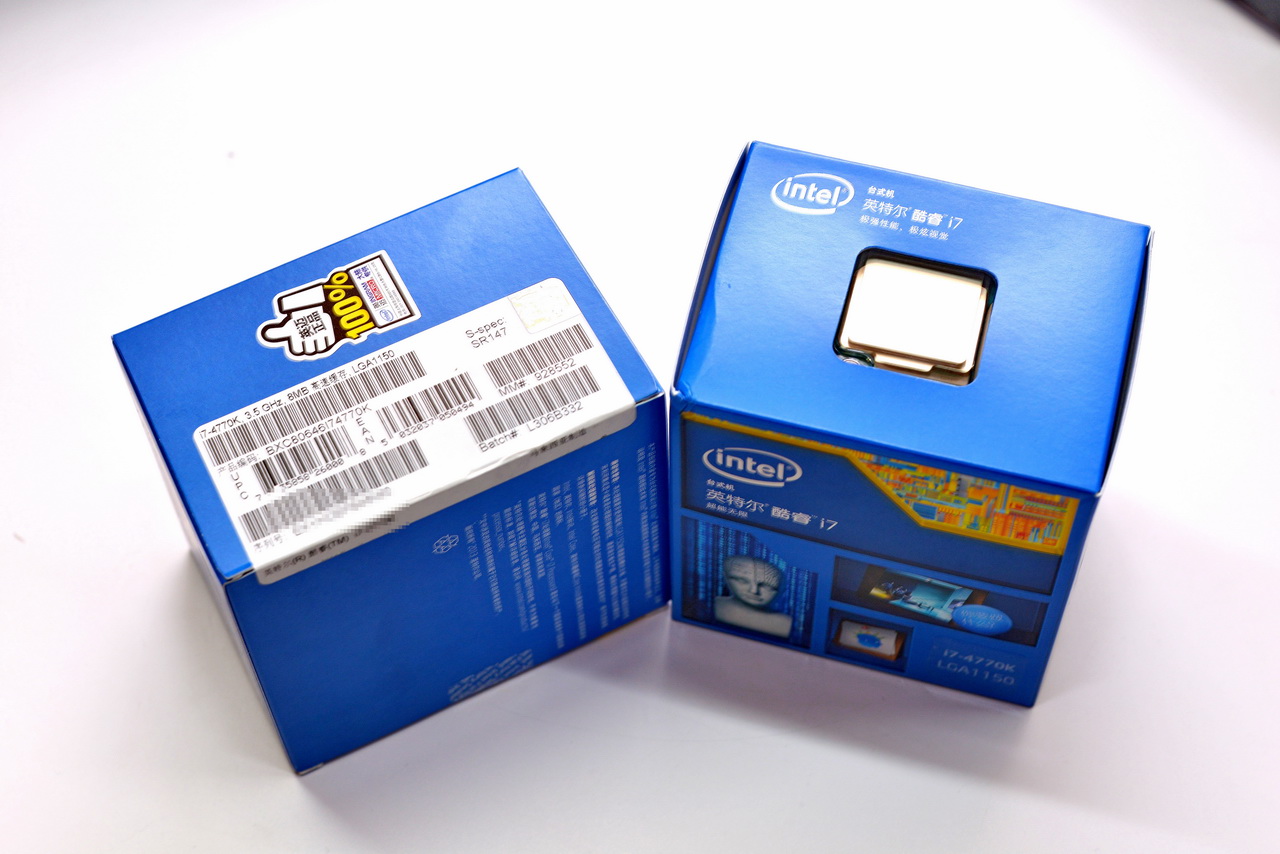

過鹹水的4770K

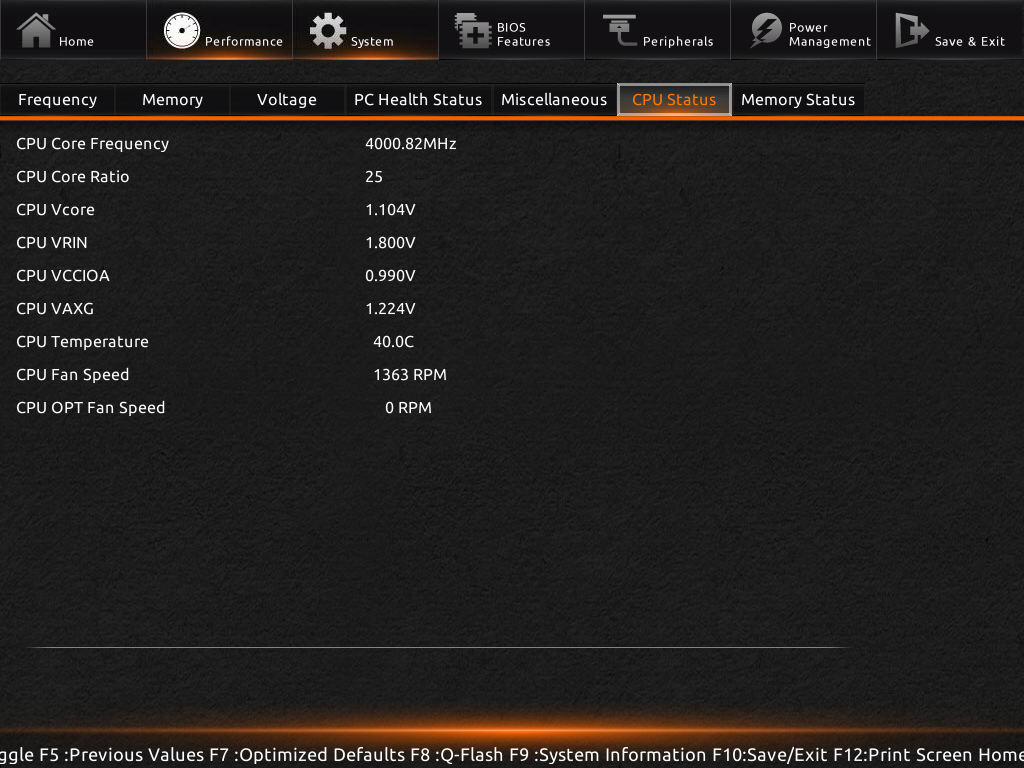

BIOS Info

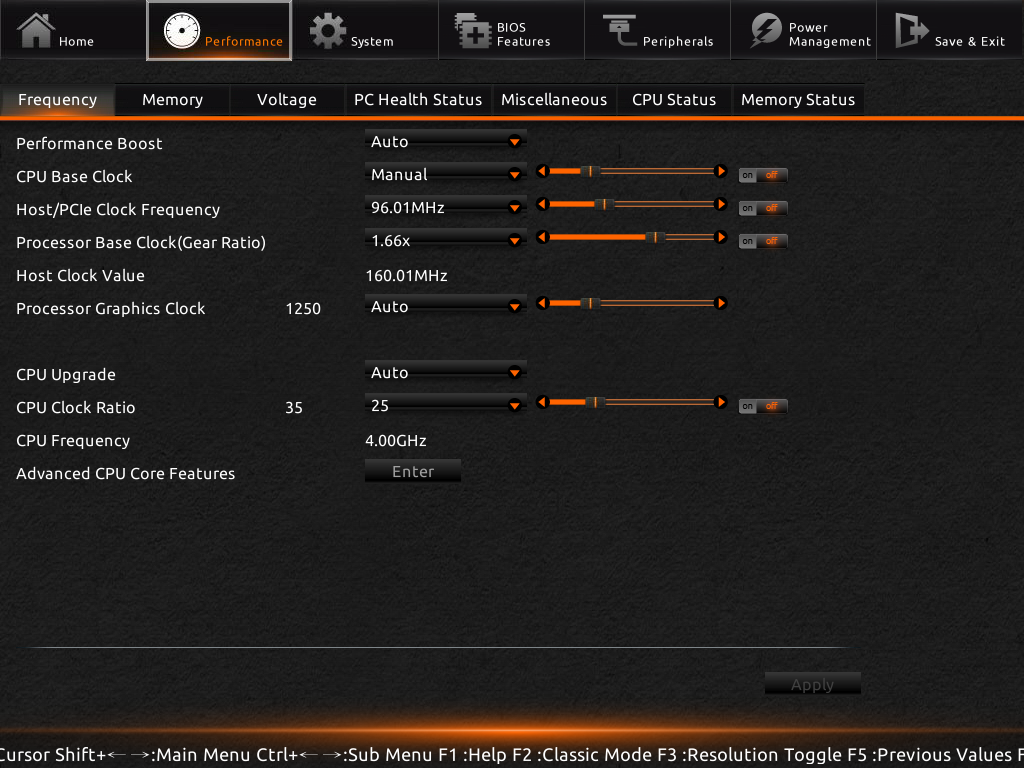

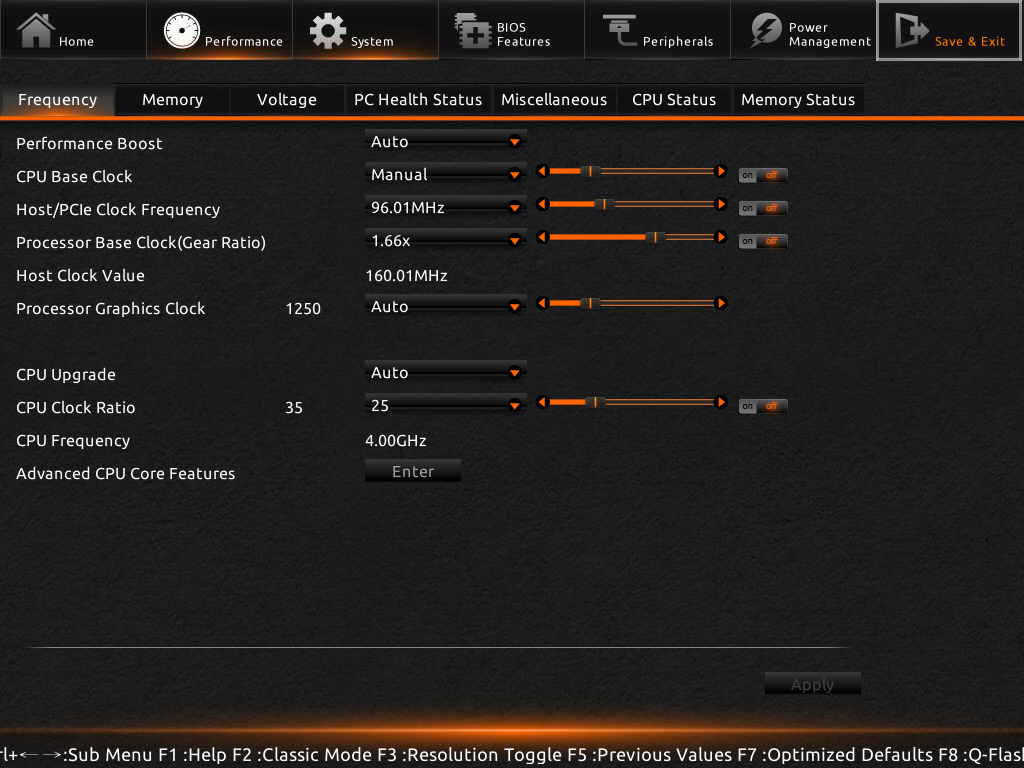

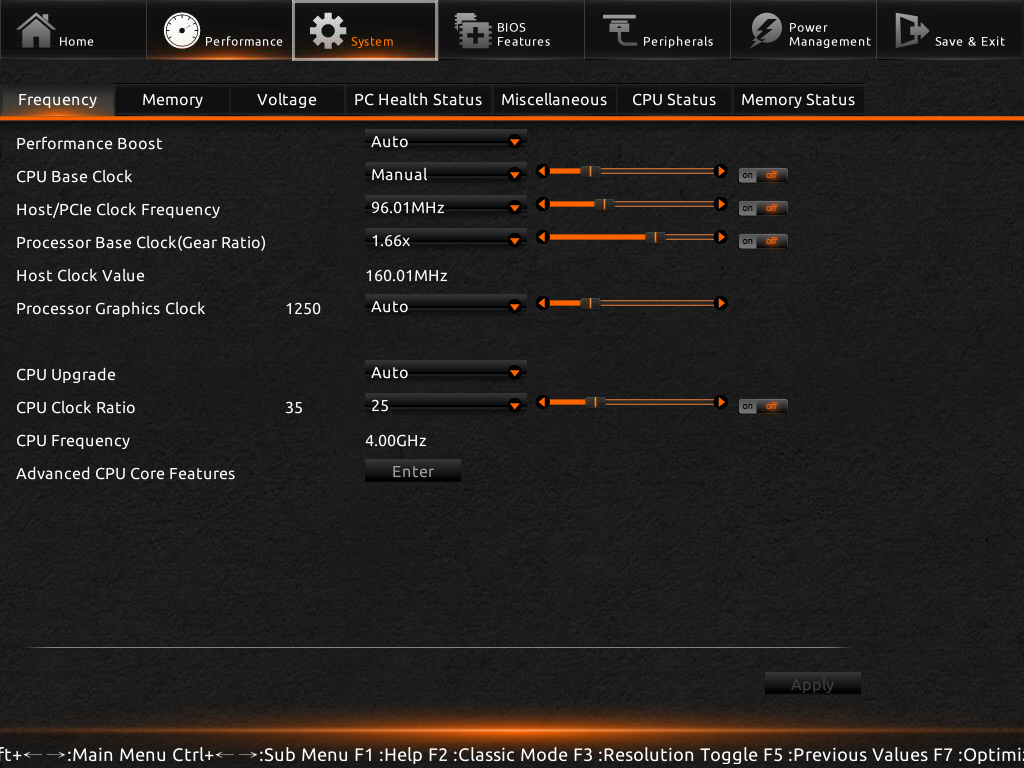

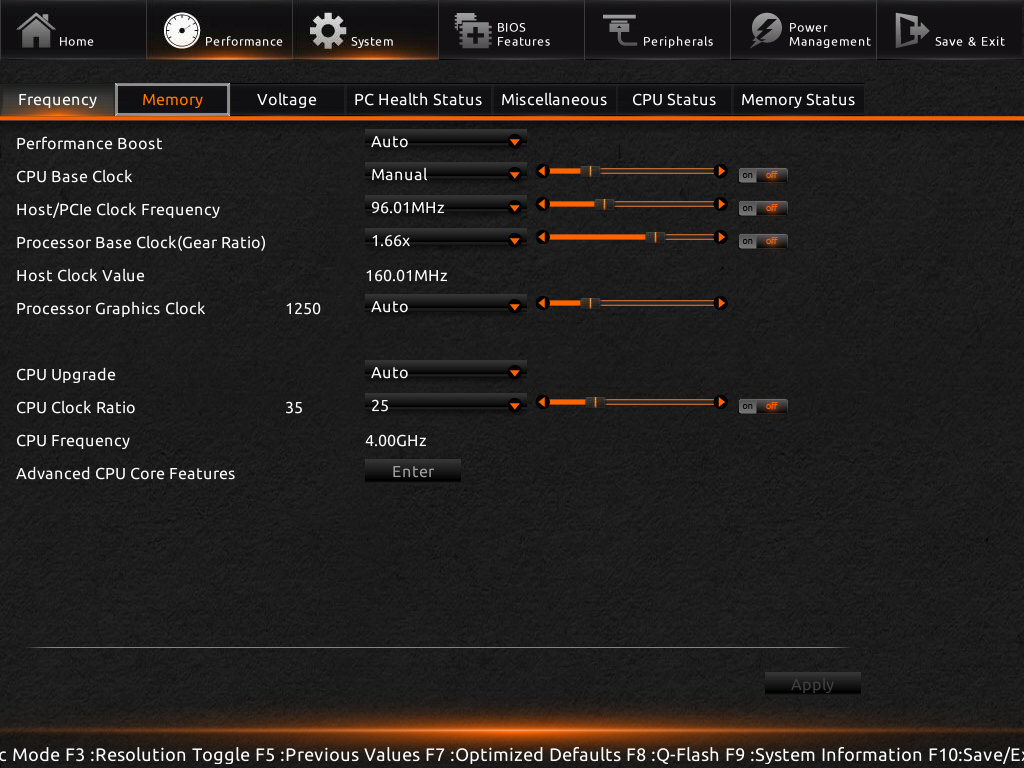

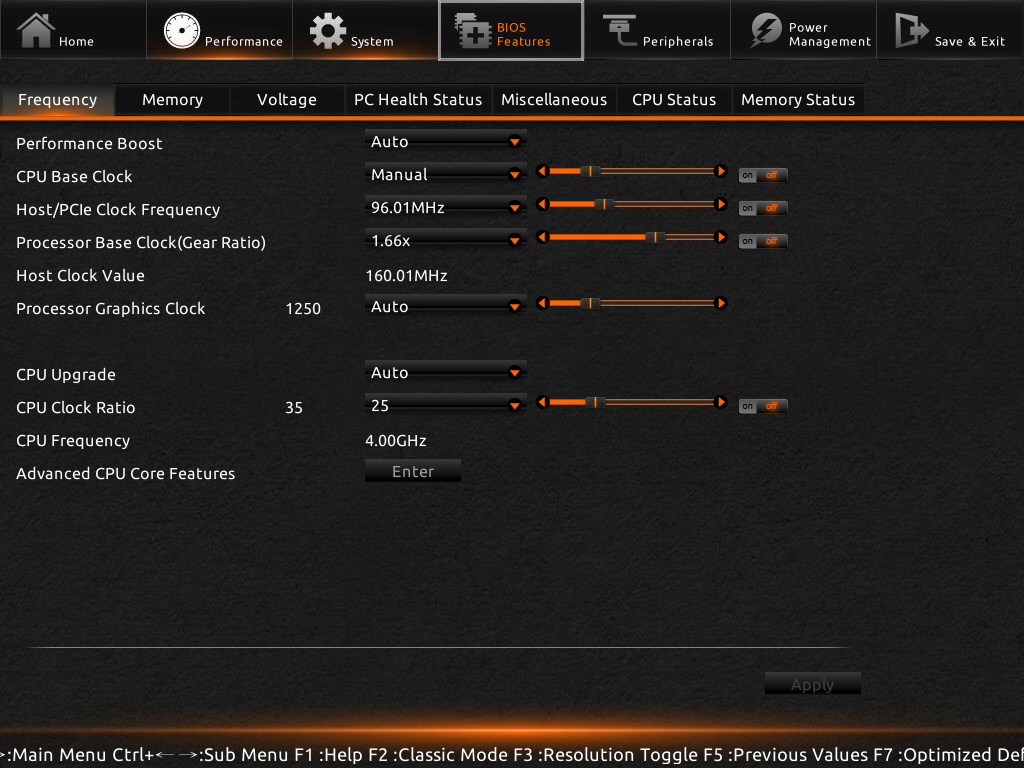

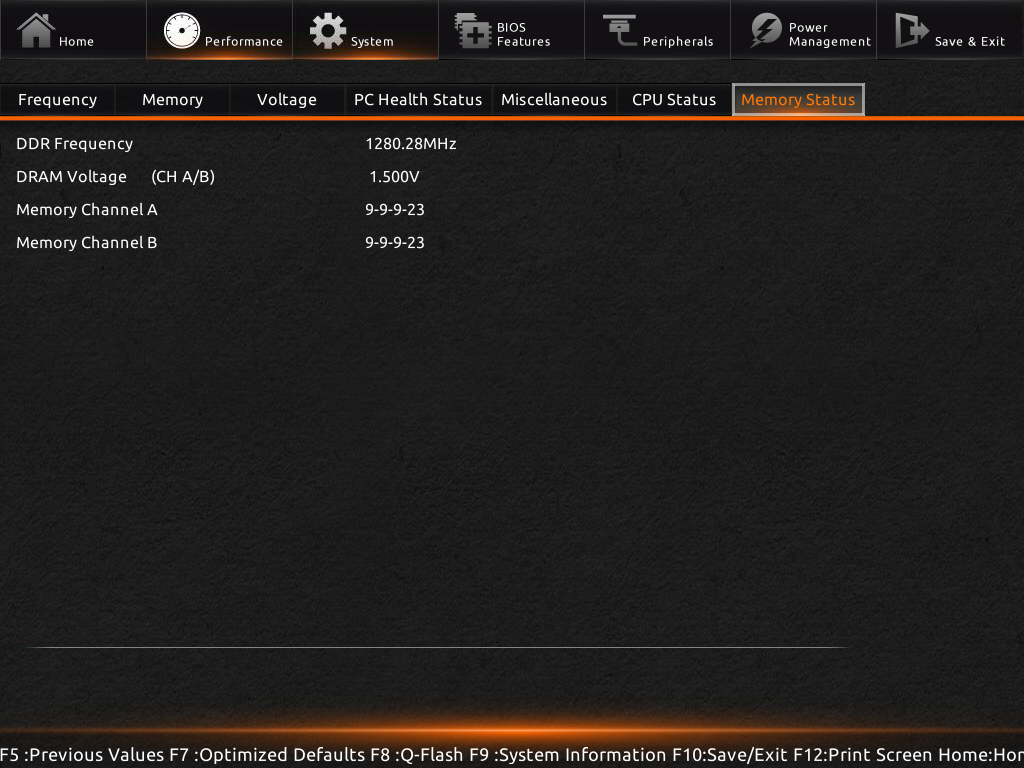

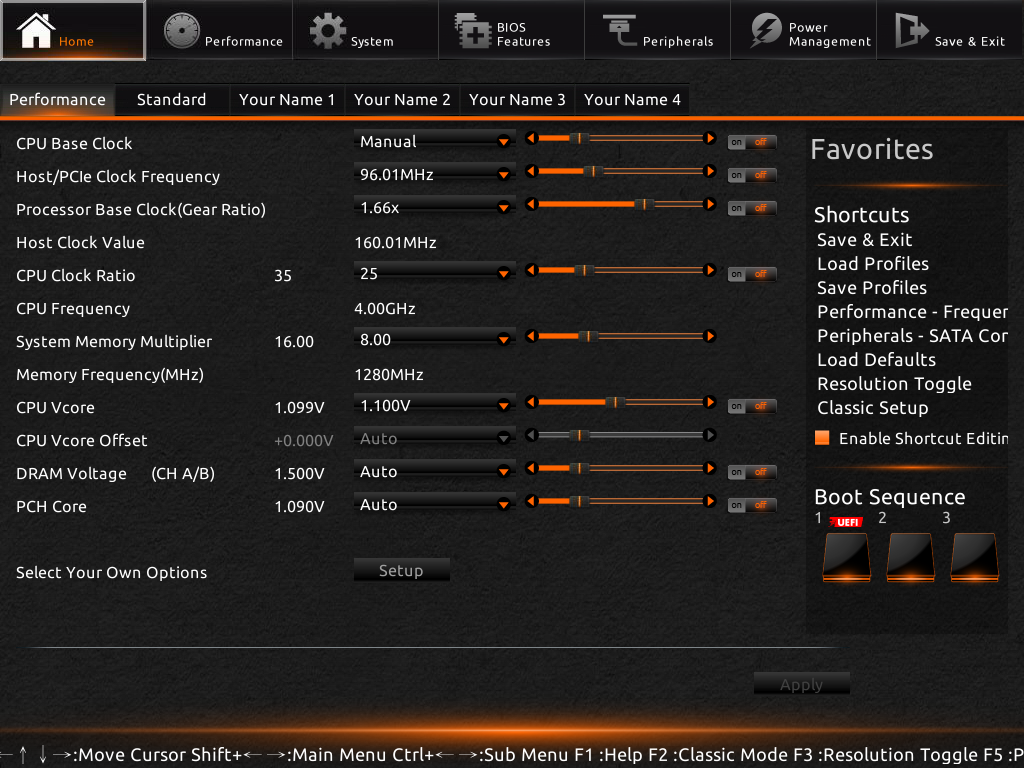

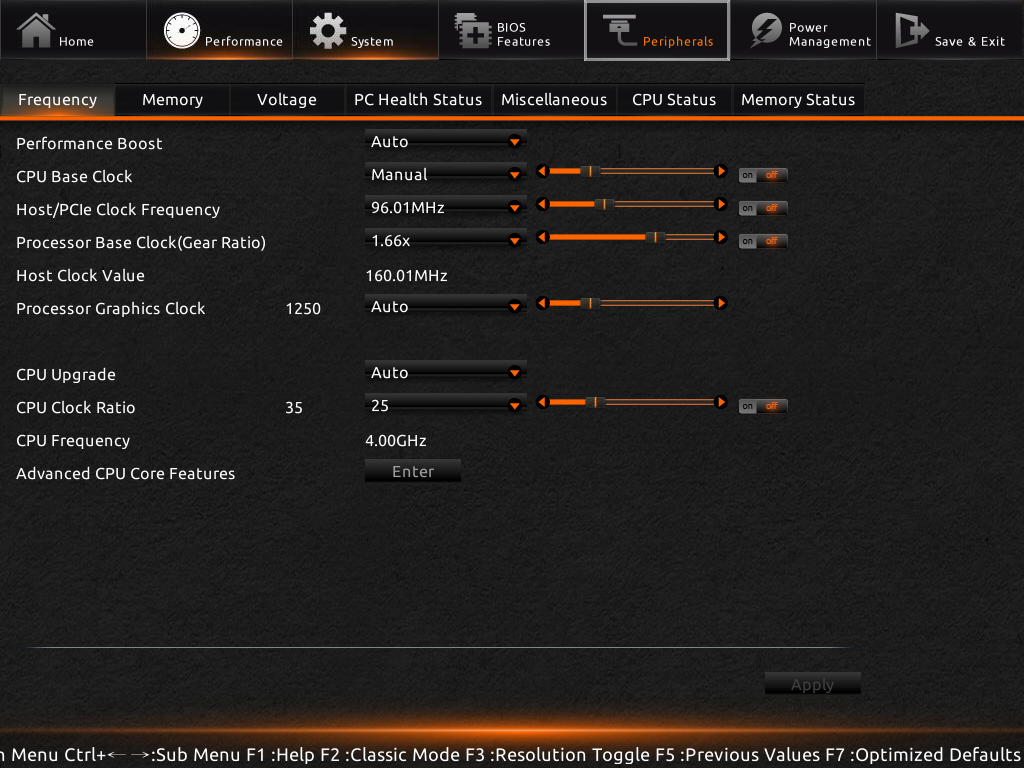

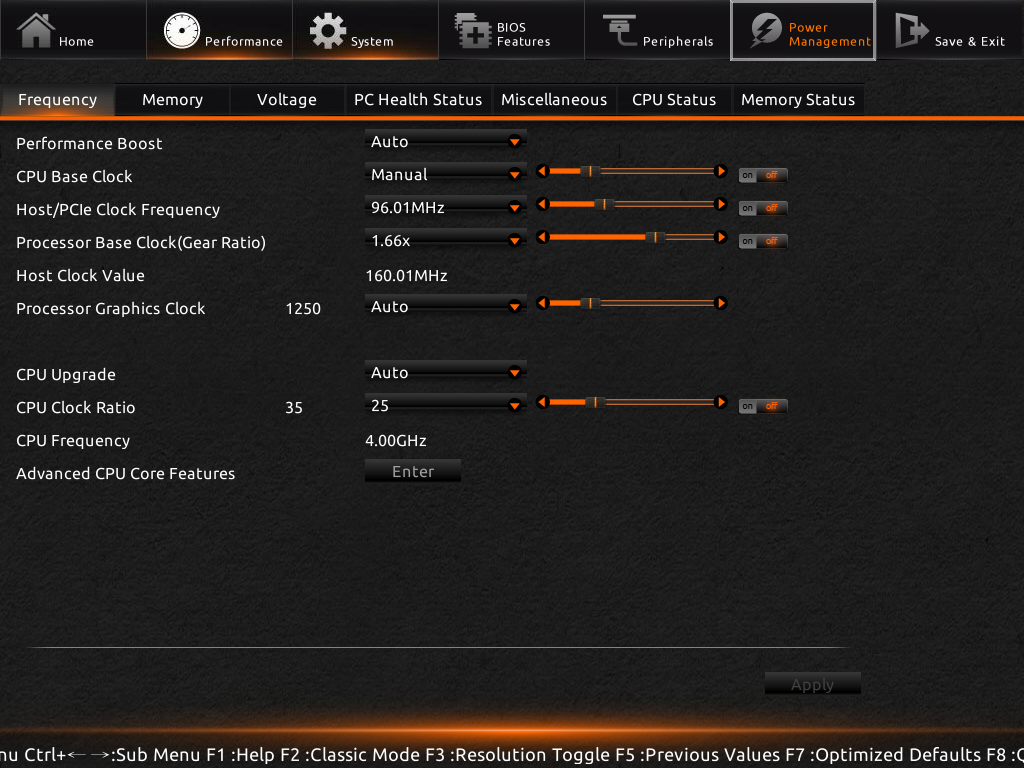

新版BIOS畫面

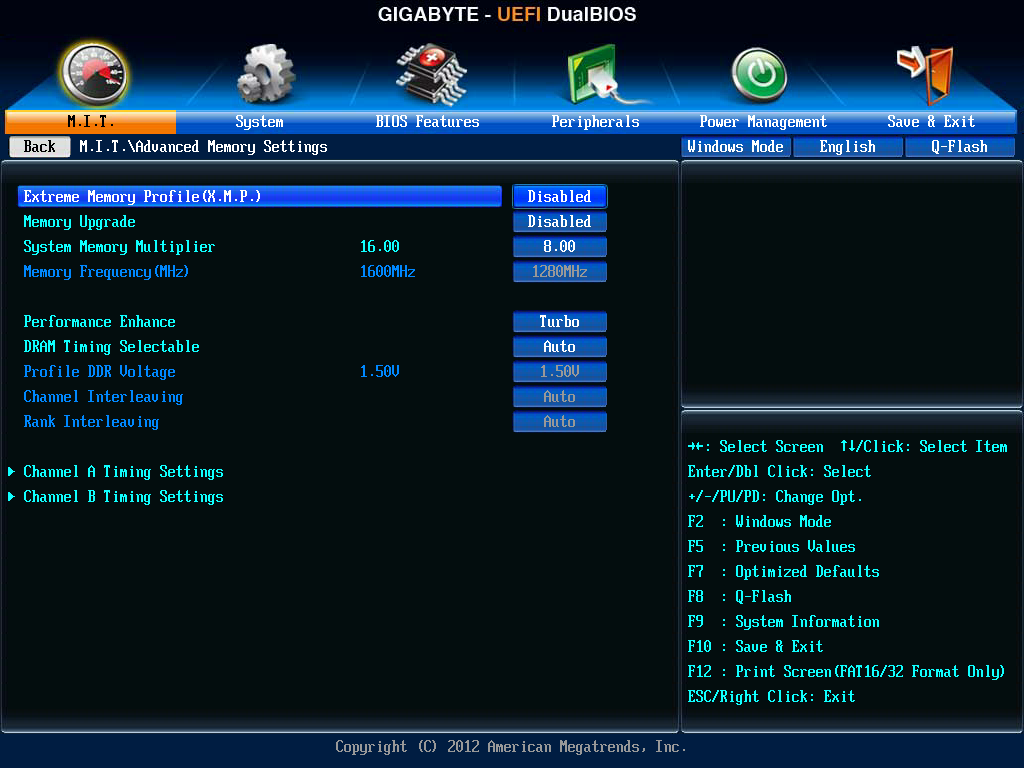

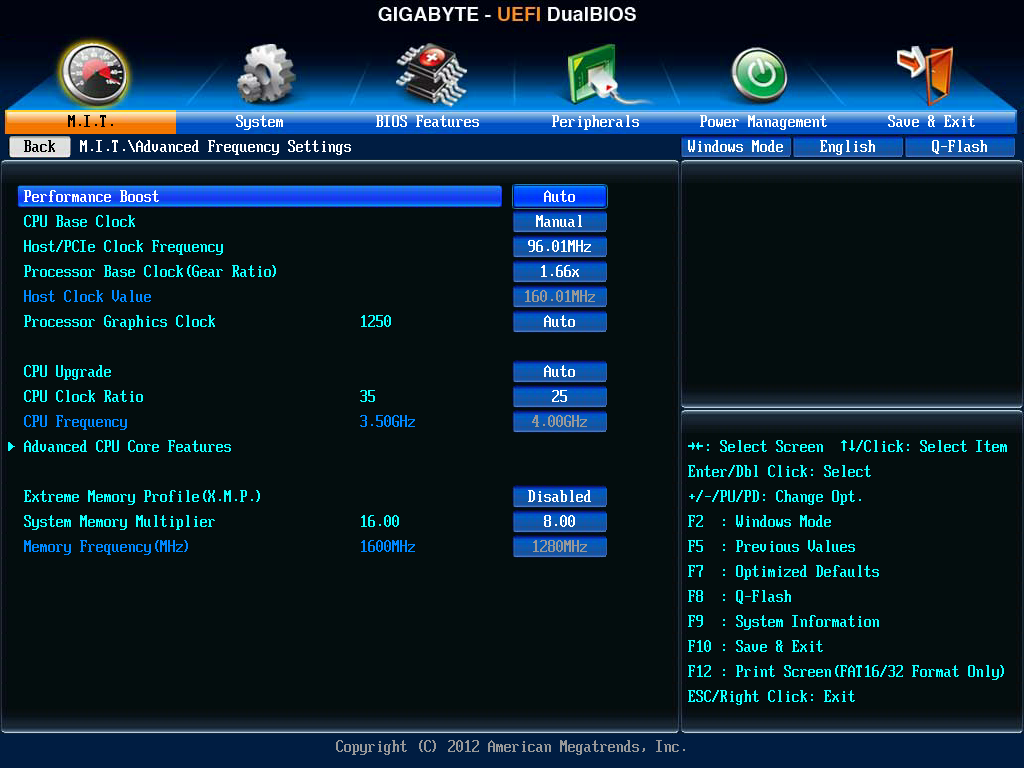

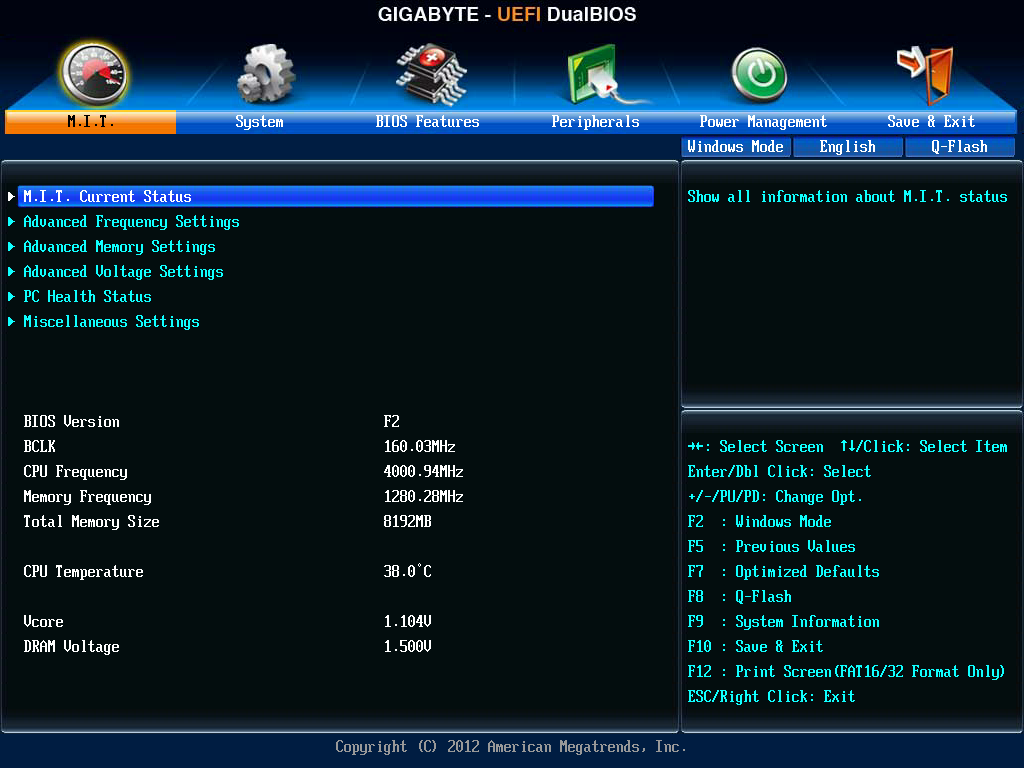

也可以按F2切換到傳統畫面

























































接著我們來看看Z87X-OC FORCE有何能耐

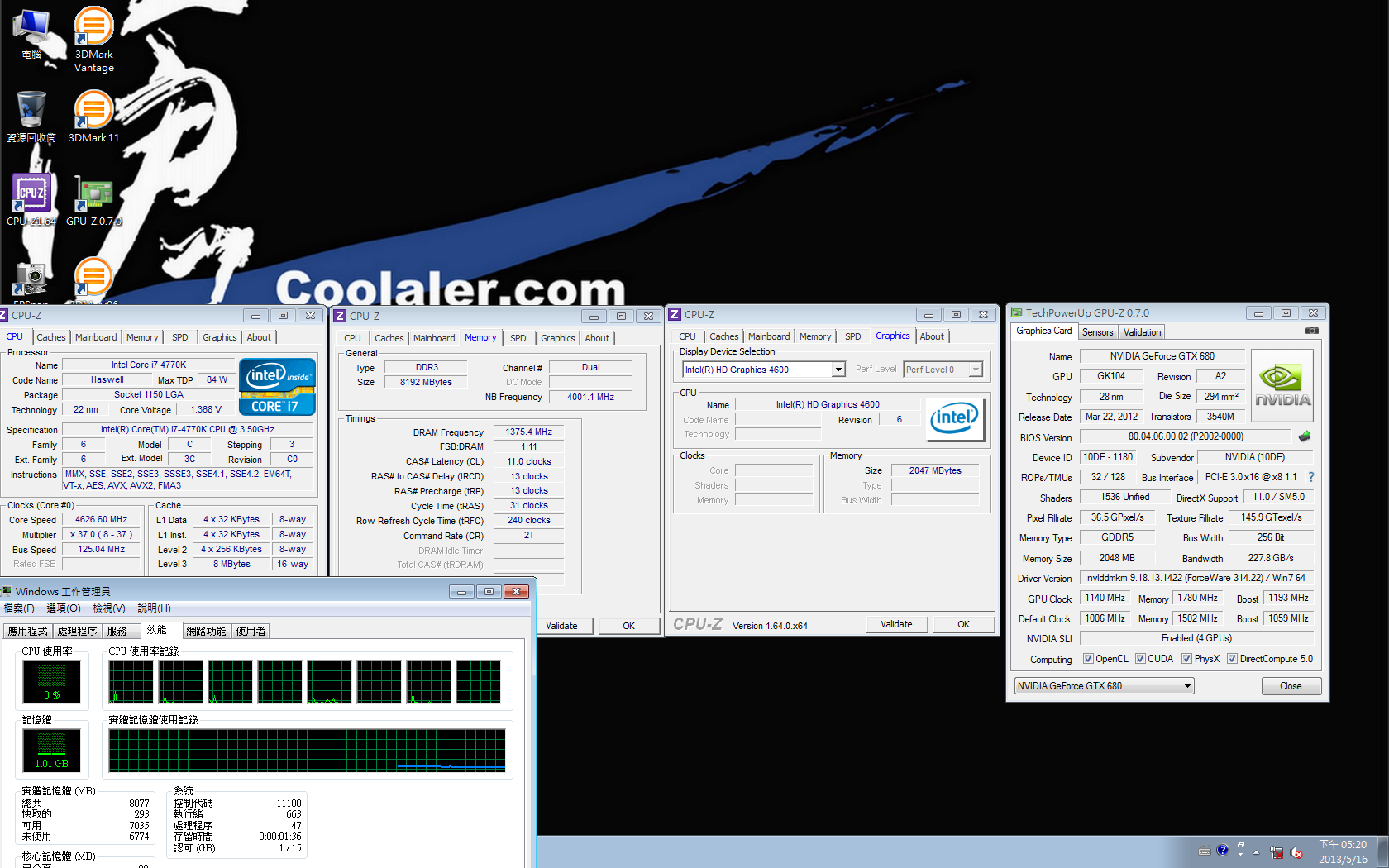

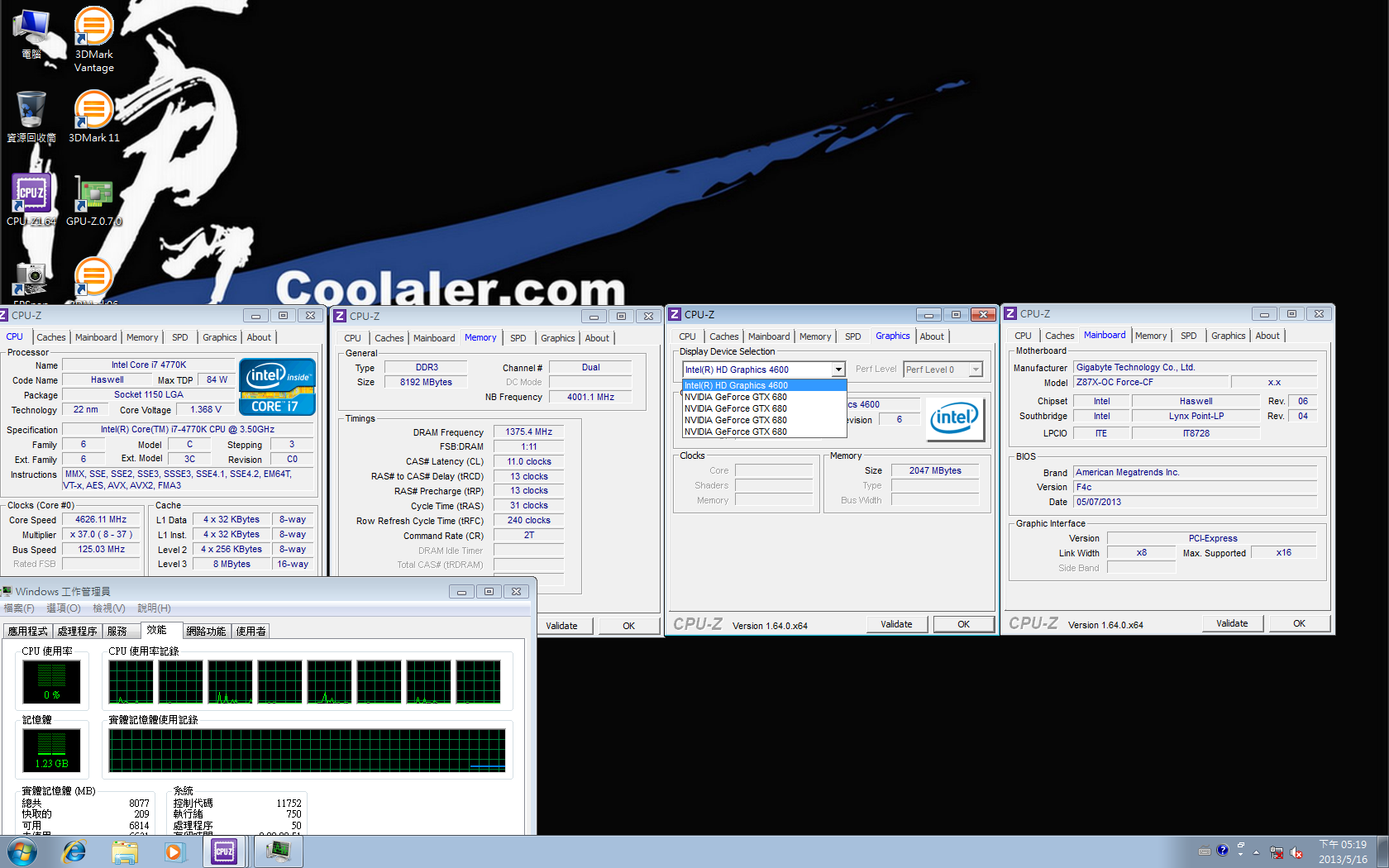

先來個125Bclk直開跑4WAY SLI GTX680




GTX680小超 1140/1780

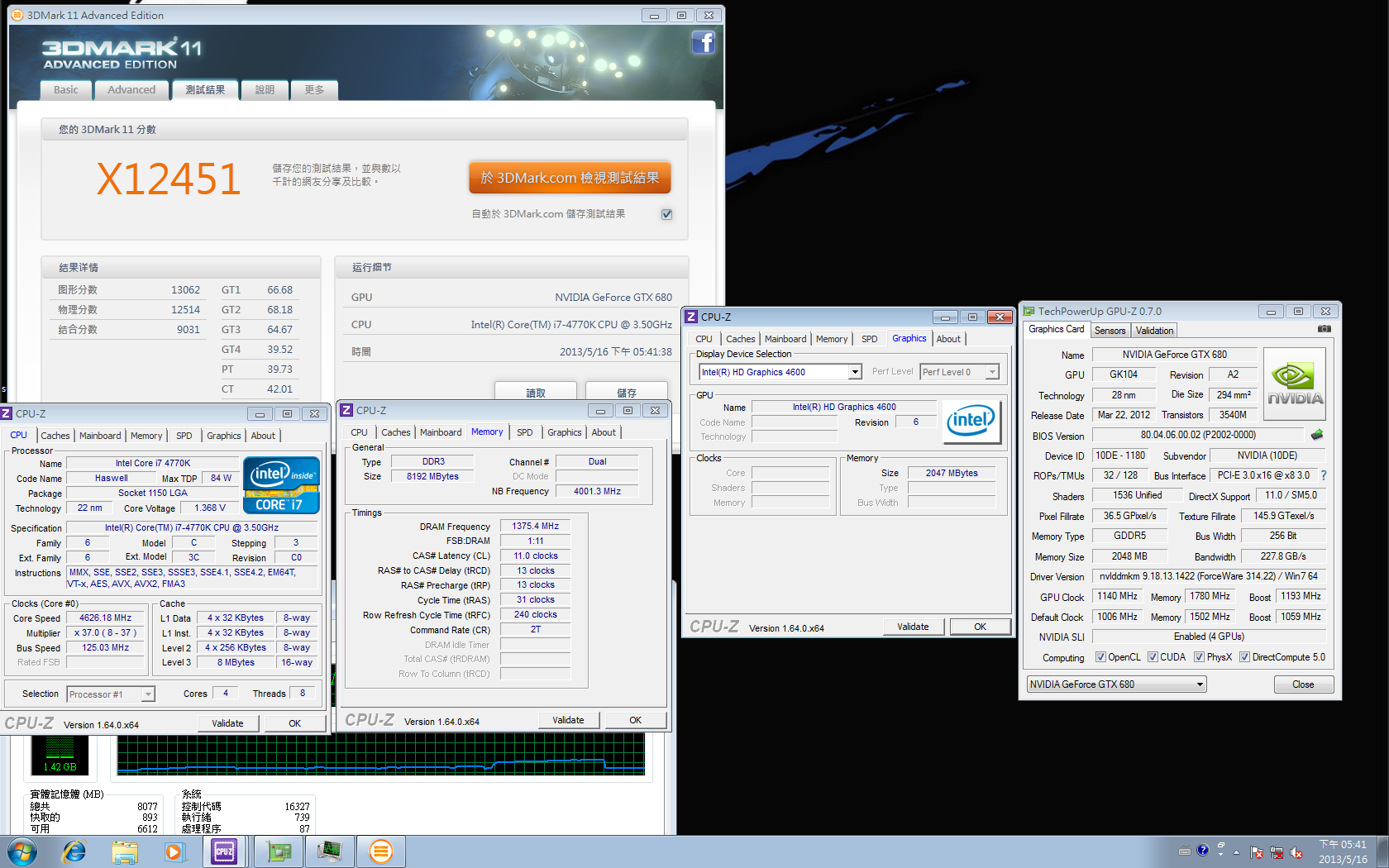

3DMARK11 X MODE X12451




接著測試DDR3 2800 4GBX2穩定度

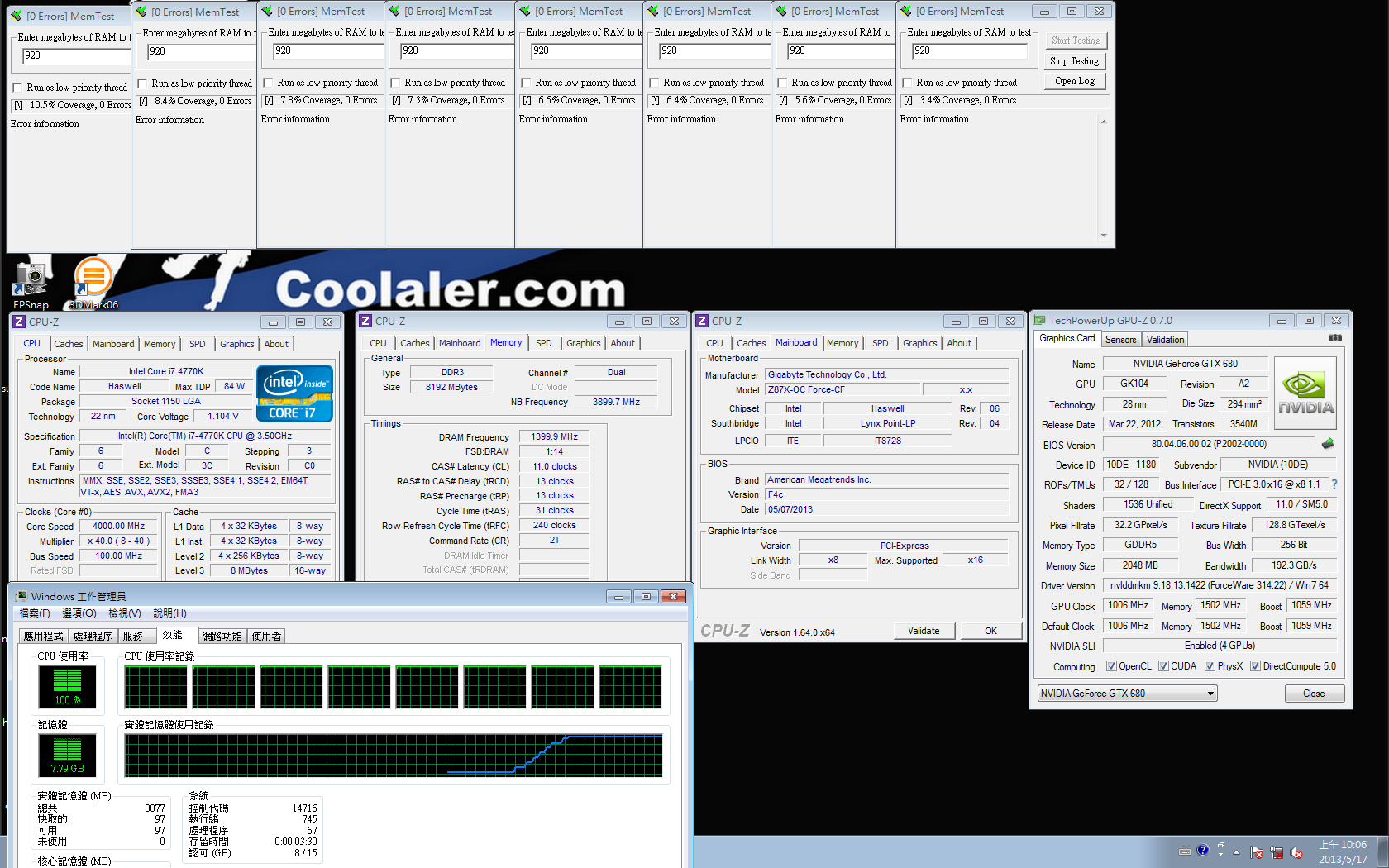

MEMTESTX8 燒機




140% PASS

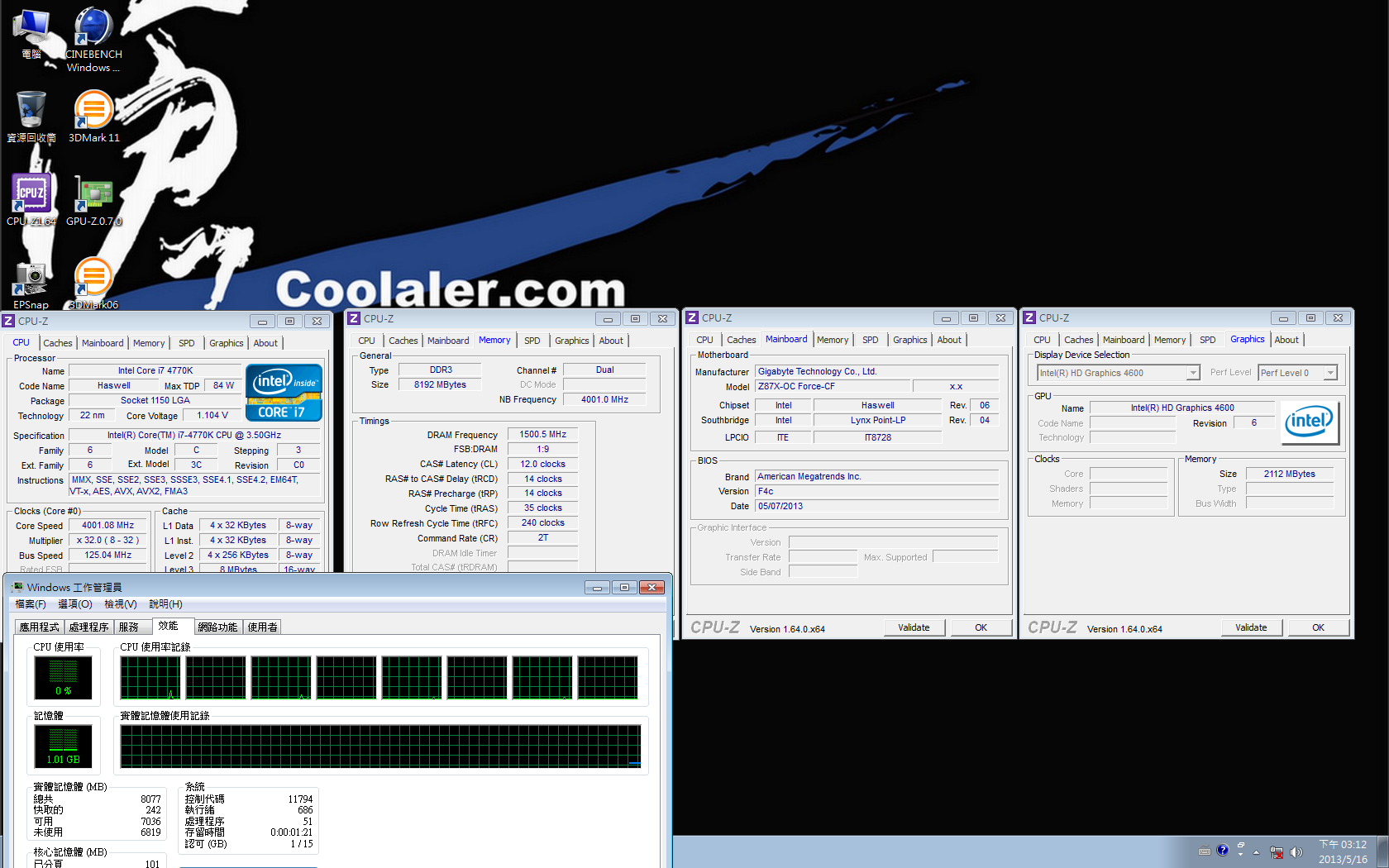

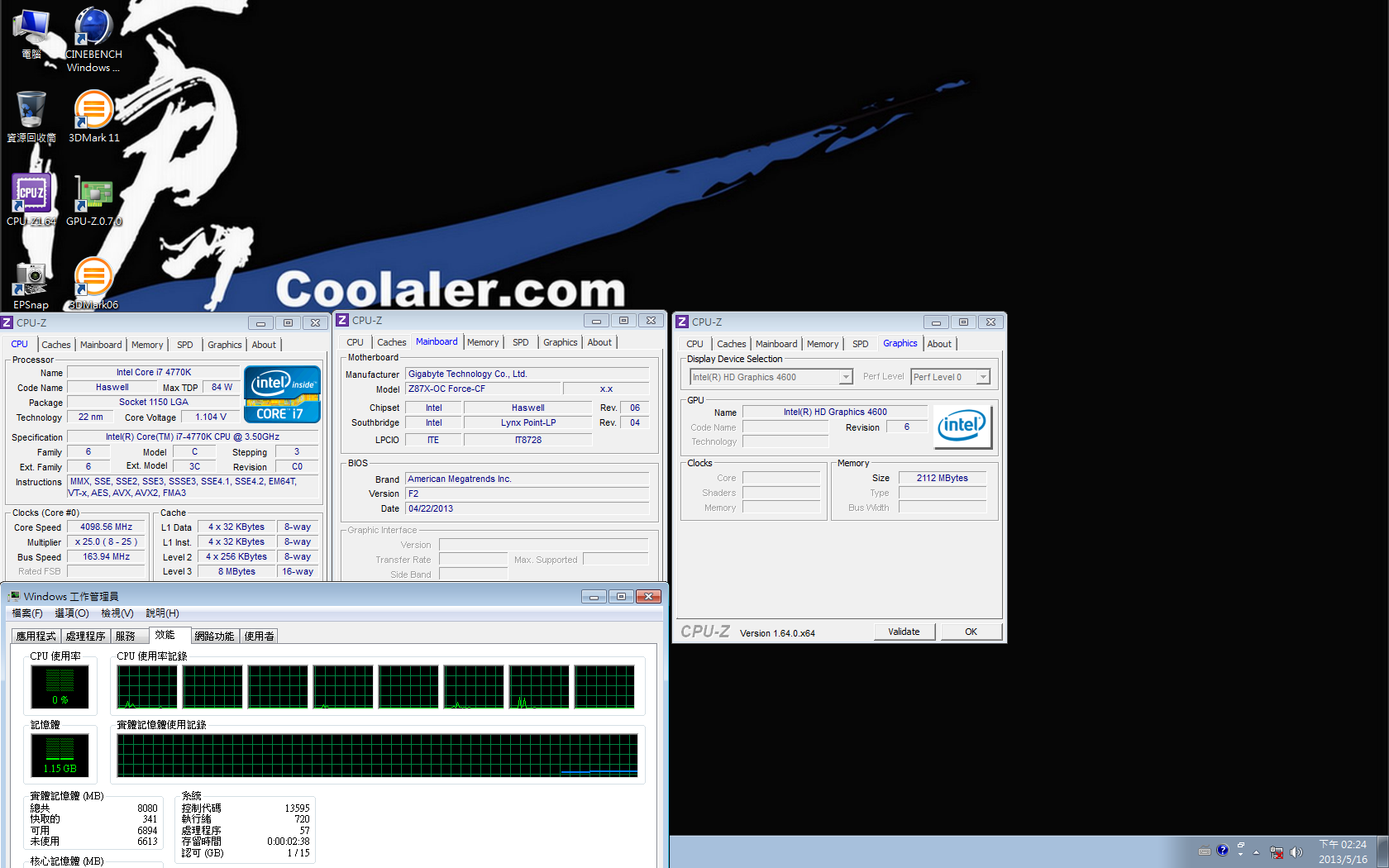

最高外頻達164Bclk

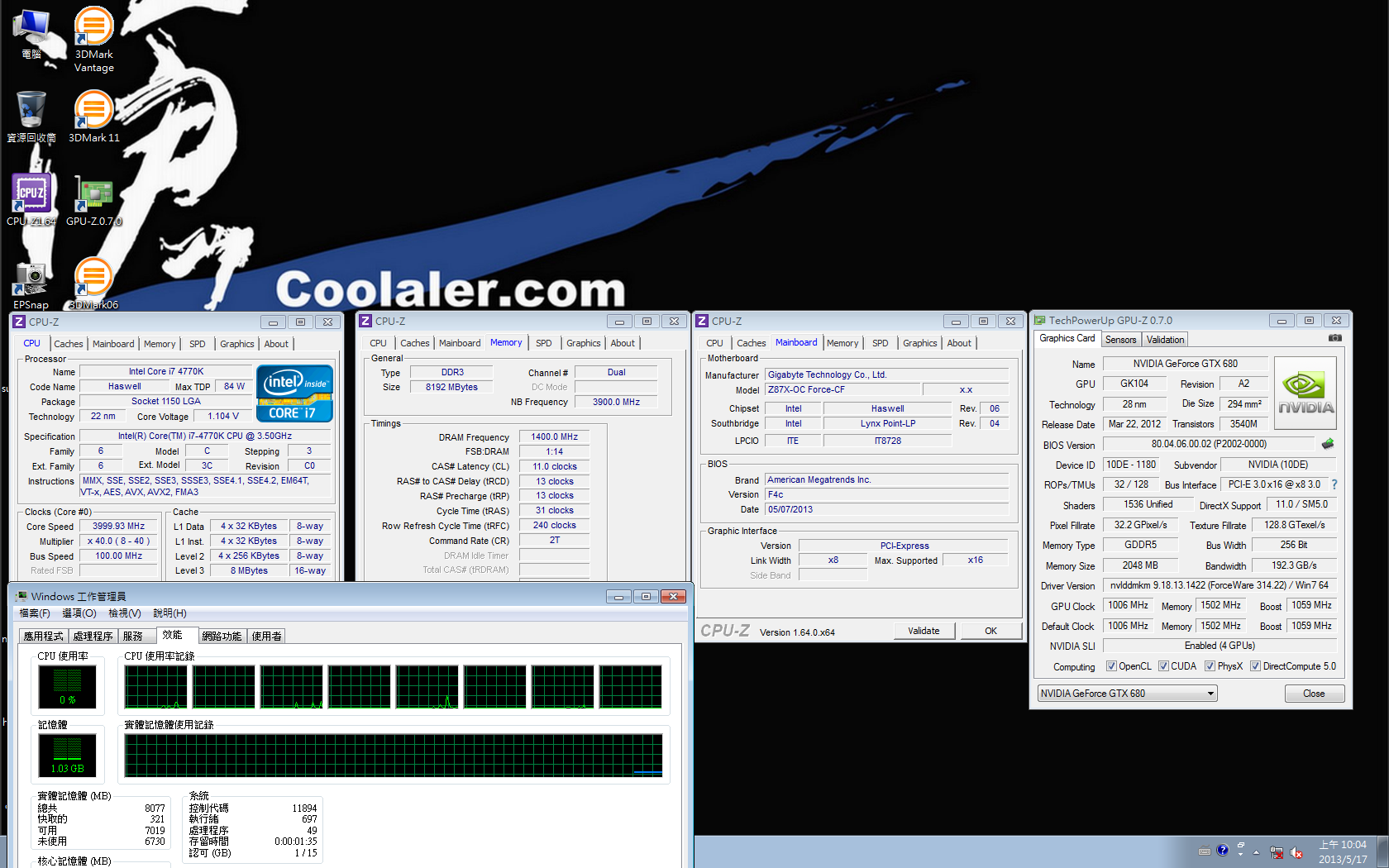

當然也可以DDR3 3000進系統


最後來用GTX680改GTX770 後上OC-FORCE

4張 GTX680 變身的












4張 GTX770 SLI還跑輸我4張 GTX680 SLI超頻的分數



見此連結就可以比較了

原來沒去拍照的原因是寫測試文....

話說....我怎覺得拍照比較好玩...哈哈

GTX770既然是跑輸 GTX680,大家就隨便看看吧
3DV X MODE





NEW 3DMARK 倒是很亮眼(修正了不能SLI的BUG?)

3DMARK FIRE STRIKE

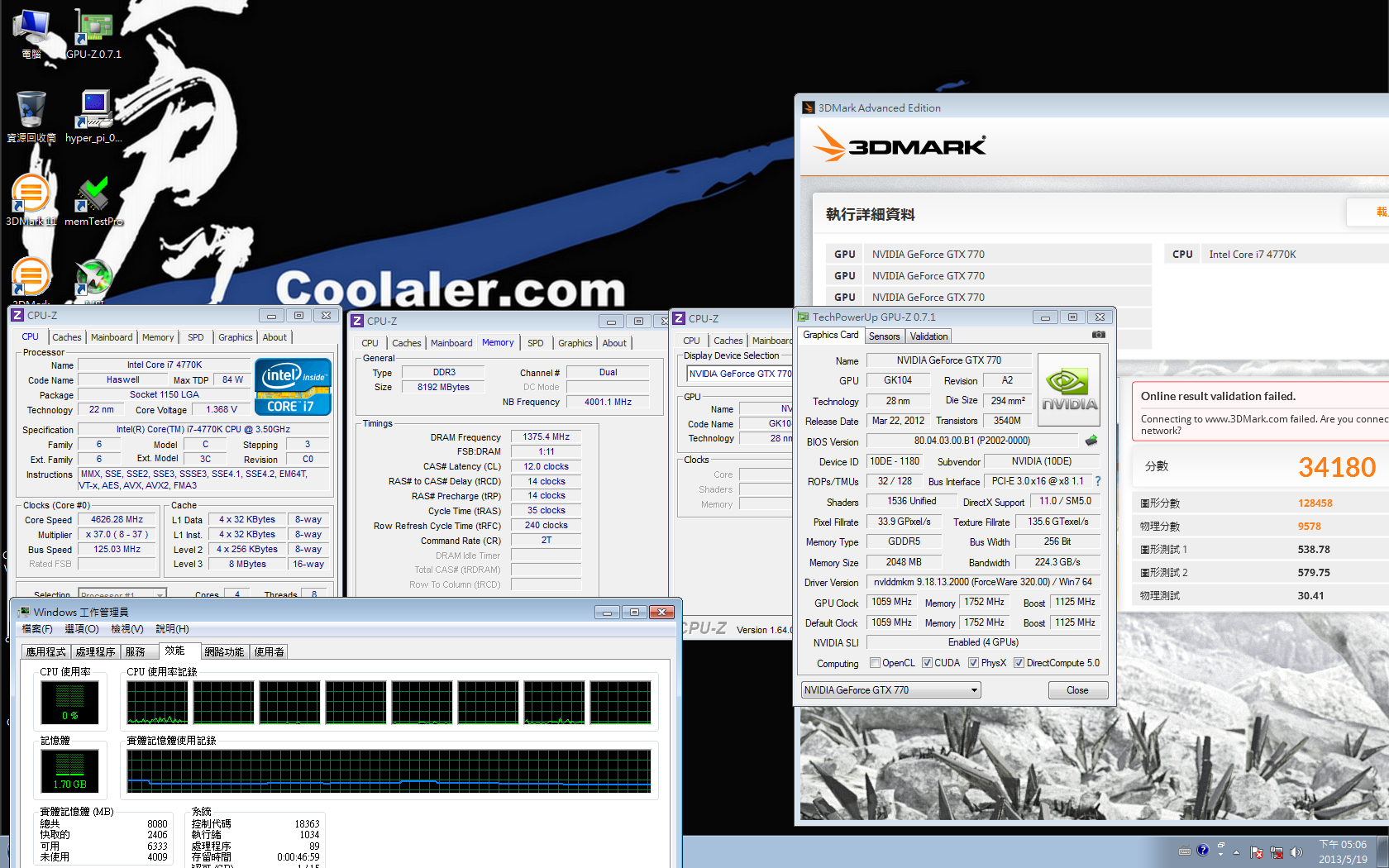

3DMARK FIRE STRIKE Extreme




用 afterburner把 boost拉到底 132%,分數就更高一些(也有可能是誤差值?多試幾次就知道了)

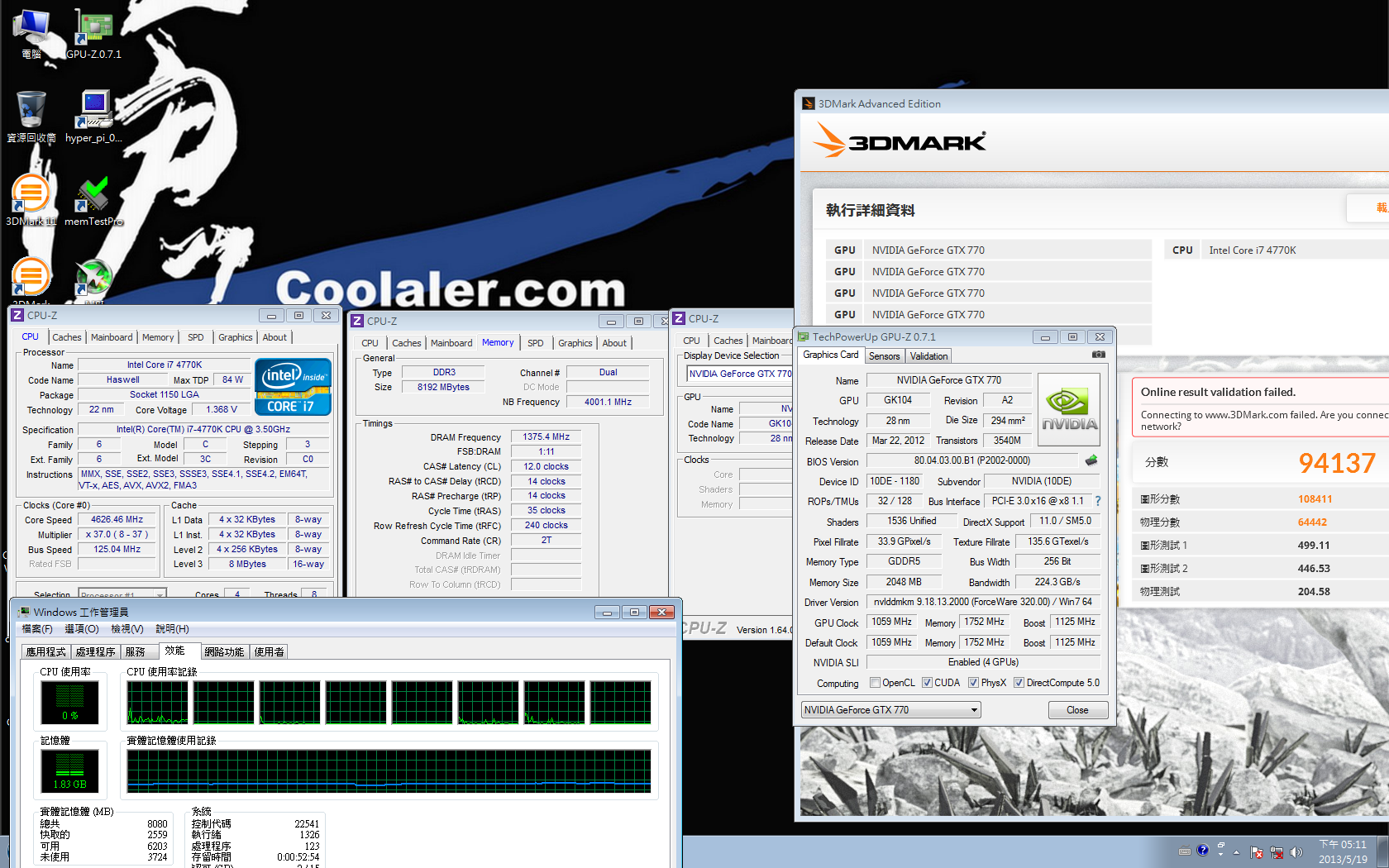

3DMARK FIRE STRIKE




拉 boost到底 132%,果然不具關鍵? 這一次 3DMARK FIRE STRIKE的分數還比沒拉的還低?(還是有可能是誤差值)

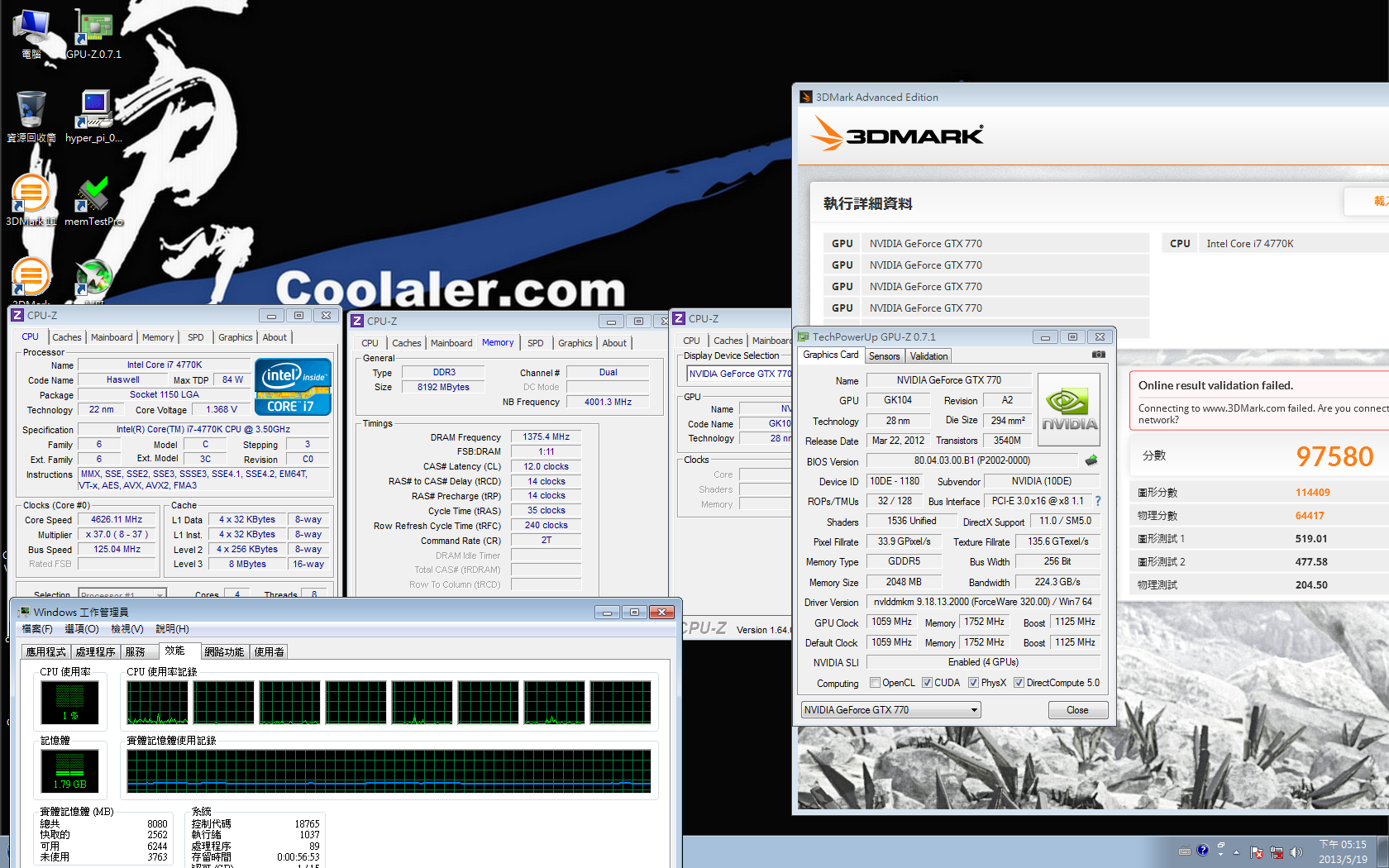

3DMARK FIRE STRIKE Extreme





3DMARK Cloud Gate




3DMARK Ice Storm




3DMARK Ice Storm Extreme

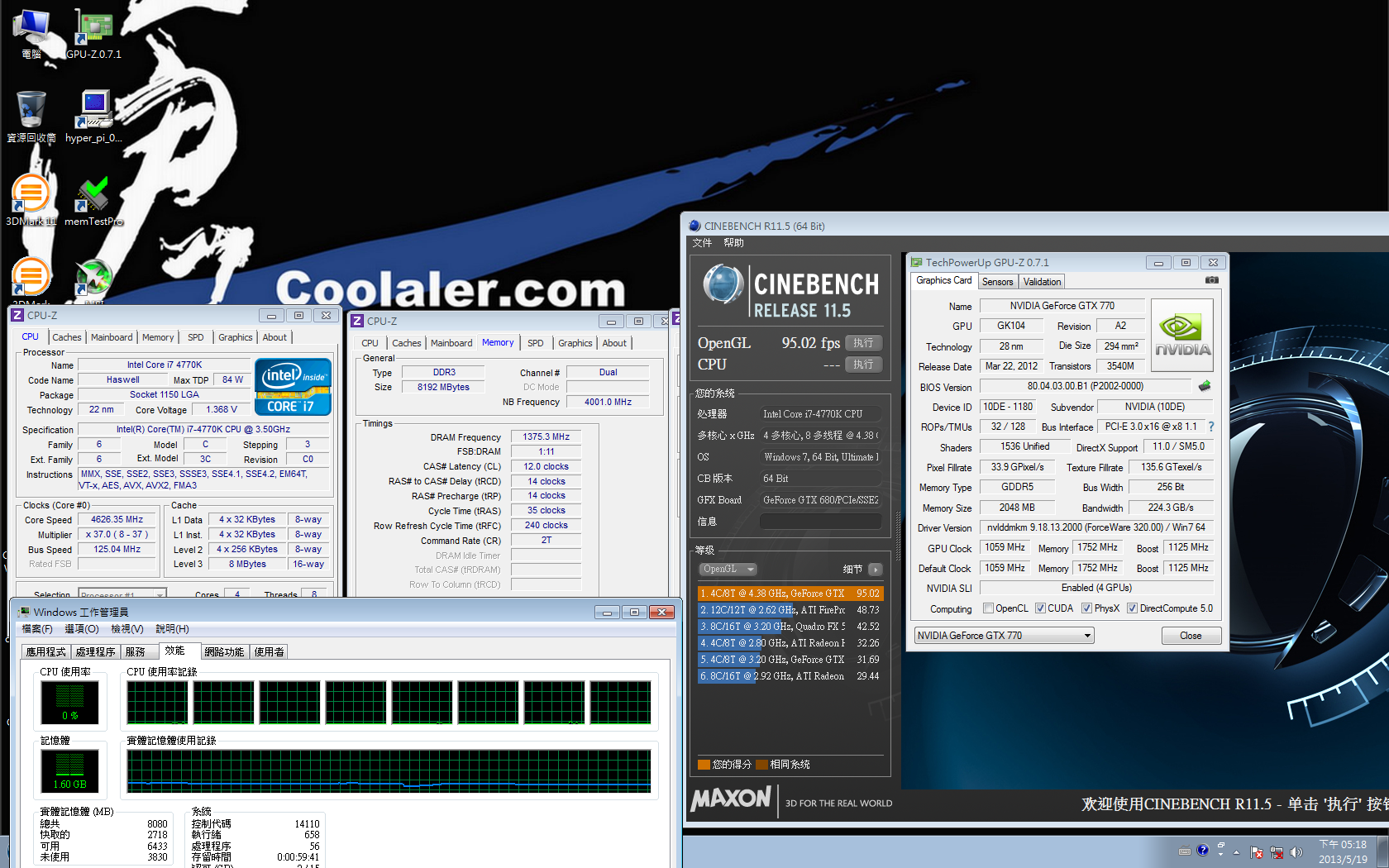

Cinebench R11.5 跑 open cl 就騙不過了?直接顯示 GTX680 XD
