一片可以空冷 DDR3 3333 C12直開的中低階主板 GIGABYTE Z87X-UD3H強勢登場

[coolaler]

別小看只有8相供電的Z87X-UD3H，在超頻方面可一點都不會輸給有16相供電的UD5H

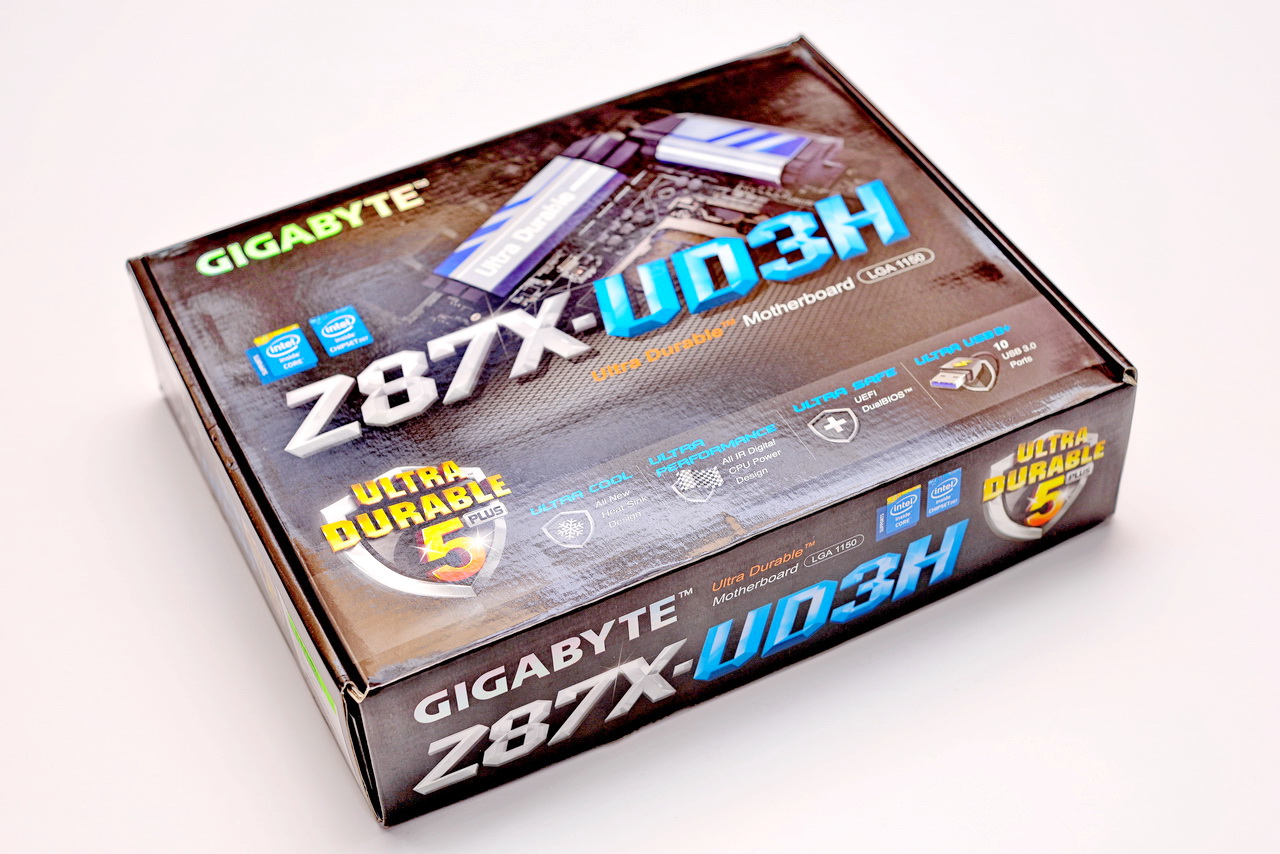

來看Z87X-UD3H彩盒

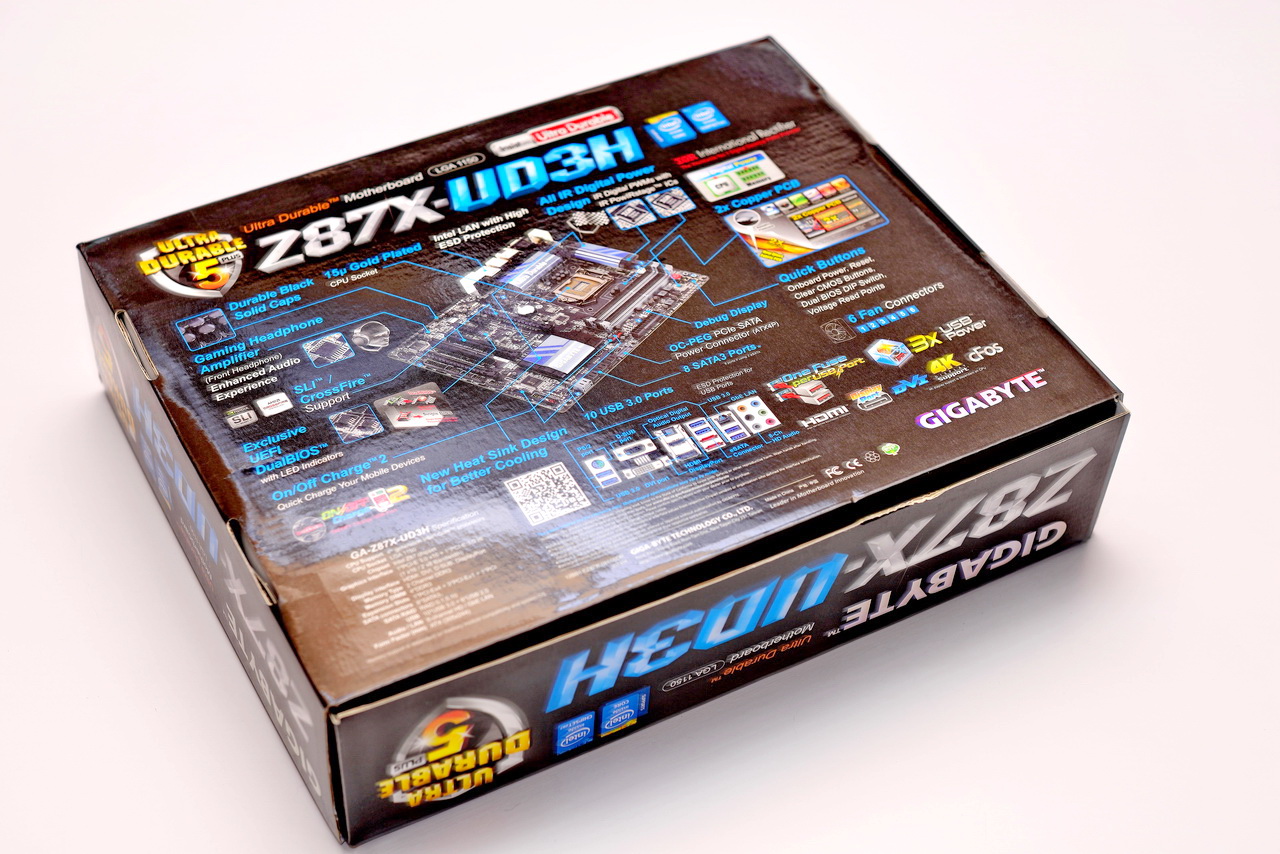

注意到背面的說明了嗎?比較亮眼的有10 USB3.0 PORTS,8 SATA3 PORTS,及4K Support



[coolaler]

新熱導管散熱片設計使散熱將更加提升

固定方式全面改為彈簧螺絲

卸下的熱導管散熱片

背面的散熱膠



[coolaler]

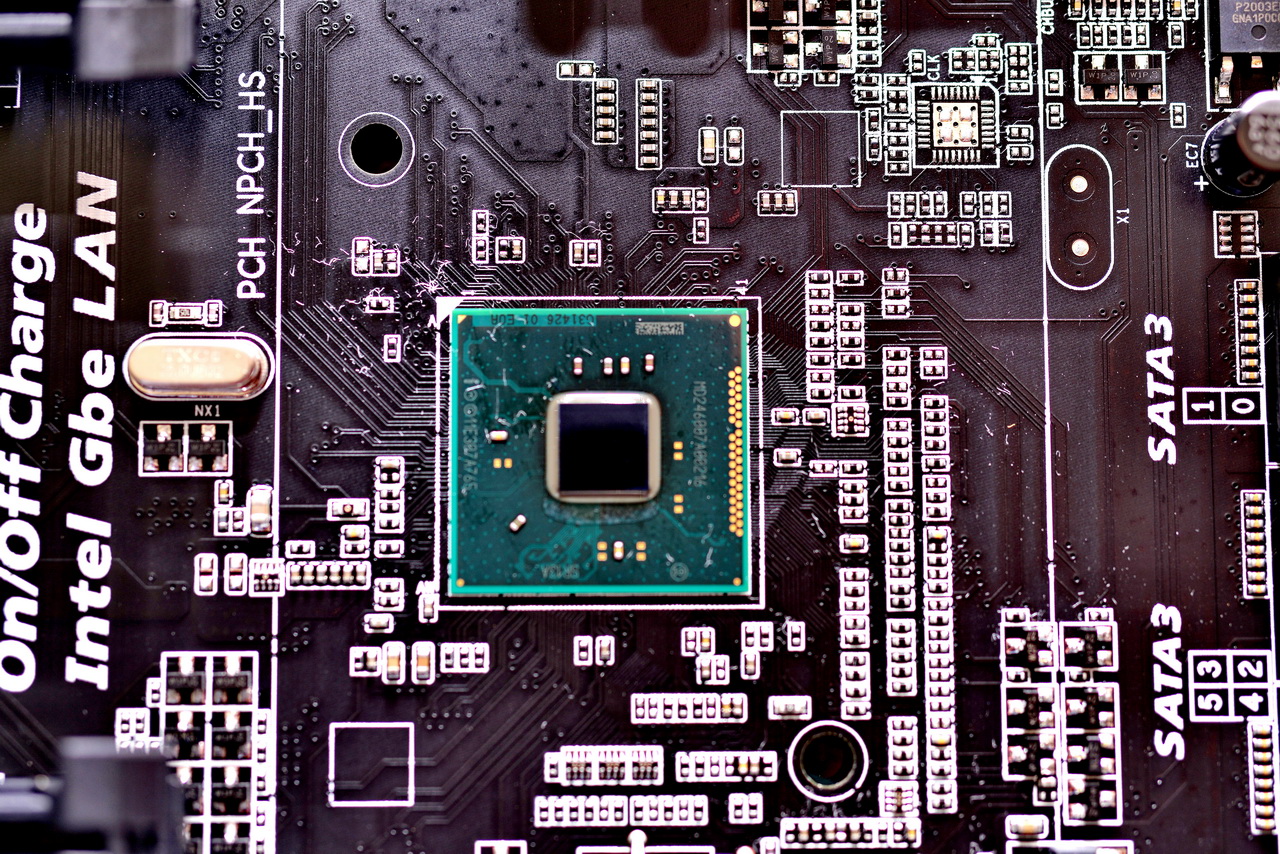

Z87單一晶片露出真面目

Dual BIOS Chips

Debug LED



[coolaler]

MOSFET特寫
IR3550 PowlRstage

與大哥Z87X-OC及4770K BOX合照

過鹹水的



[coolaler]

測試平台

直接接內顯DVI接口

BIOS Info
標題既然是下可以DDR3 3000的主板,BIOS當然是DDR3 3000的設定介紹
先看新版的

也可以按F2切換到傳統畫面



[coolaler]

Gear Ratio 1.25X的125外頻@DDR3 3000 4GBX2

MEMTEST燒機

100% PASS



[coolaler]

高外頻160直接開機

Cinebench R11.5測試中

Cinebench R11.5 分數



[coolaler]

Gear Ratio 166外頻的DDR3 3000 MEMTESTX8 燒機

60%

100%

171外頻 DDR3 3080也行



[coolaler]

接著是單面模組 4GBX4 DDR3 3000的相容性測試

MEMTEST意思一下



[coolaler]

8GBX4 DDR3 3000的相容性測試

Cinebench R11.5
