微星GAMING大軍來襲!!首發MSI Z77A-GD65 GAMING搭載Killer E2200網路主控!!

[Toppc]

Gaming大軍壓境~第一波 Z77A-GD65 Gaming

全新紅龍造型..整體質感大加分!!

主打賣點~用力灑~拼命灑... Killer E2200網卡主控晶片

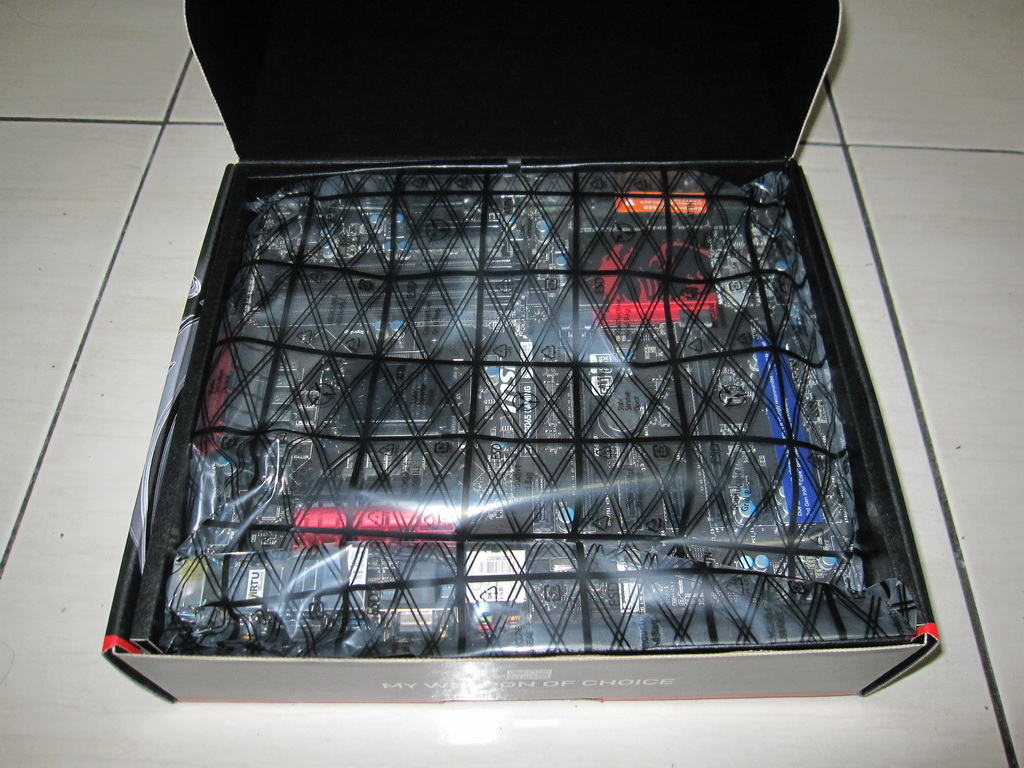

開箱嚕 ^^

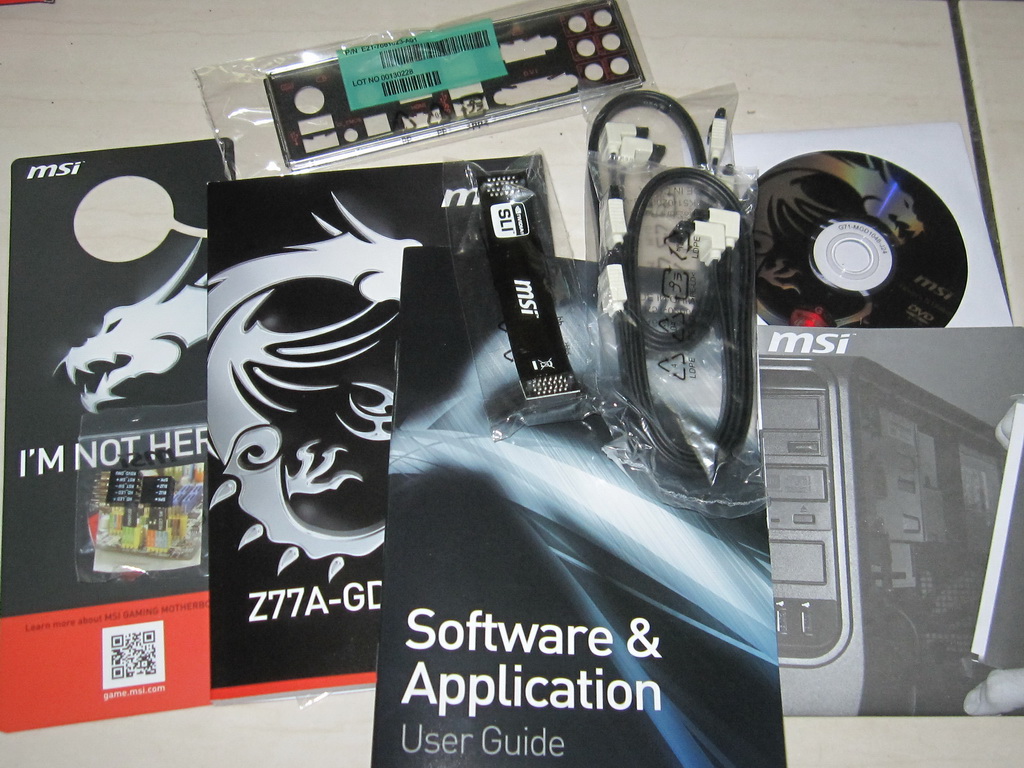

相當豐富的配件..怎少來CF橋接器

說明書還是多國語言版的喔!! :MMM:

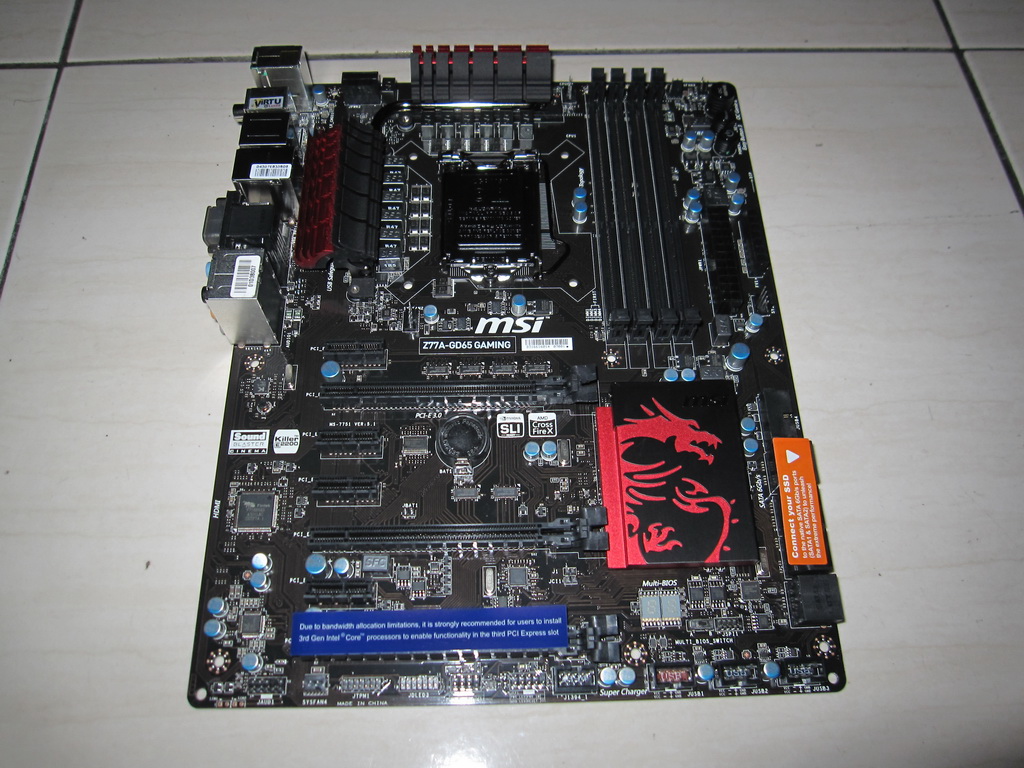

主機板現身 :lkl:

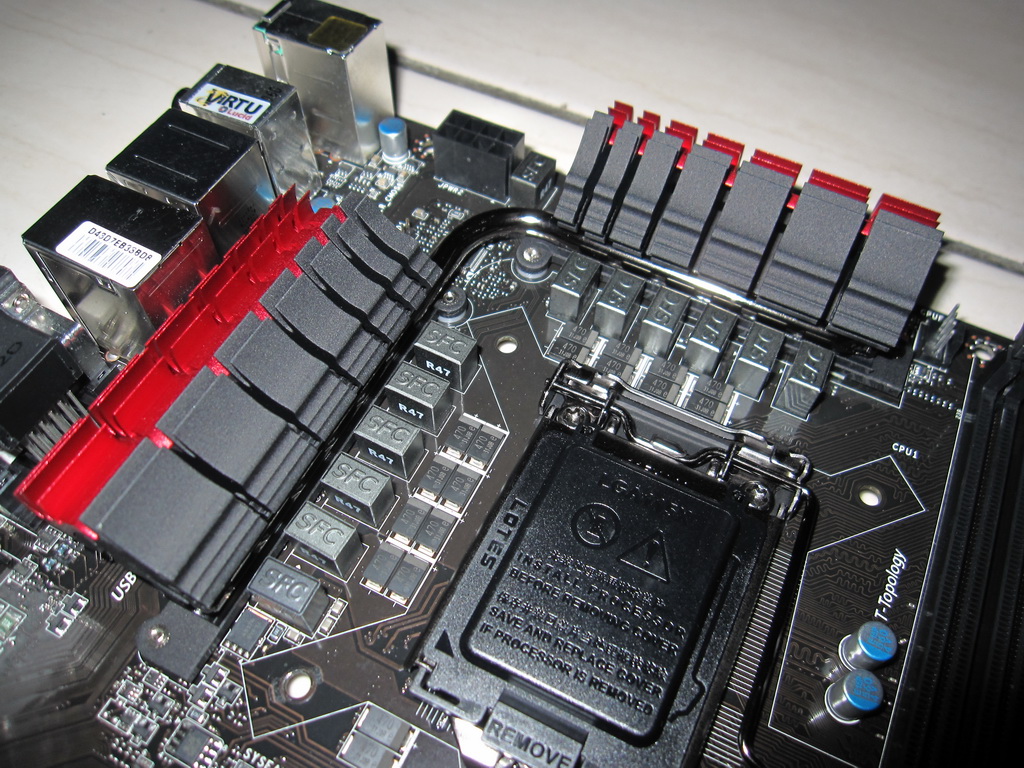

供電模組採用微星獨家DR.MOS 搭配熱導管均熱..不過我覺得那根熱導管造型大於實用
因為...這組供電模組設計溫度並不高

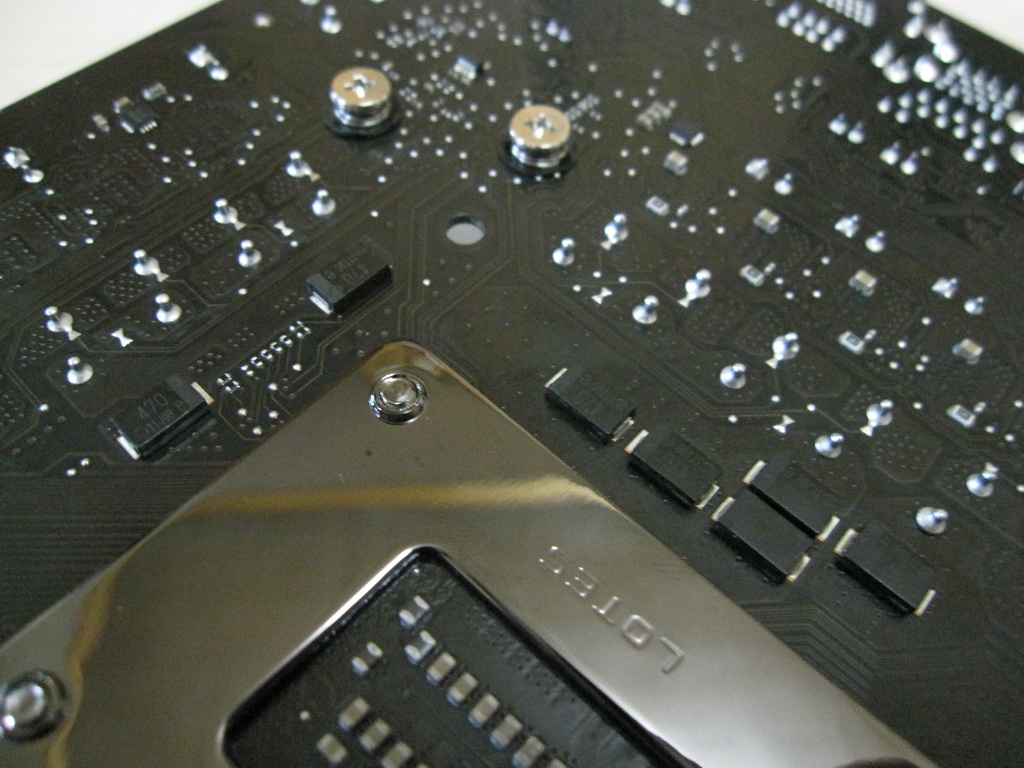

連背後都灑上一堆貴森森的HI-C CAP電容

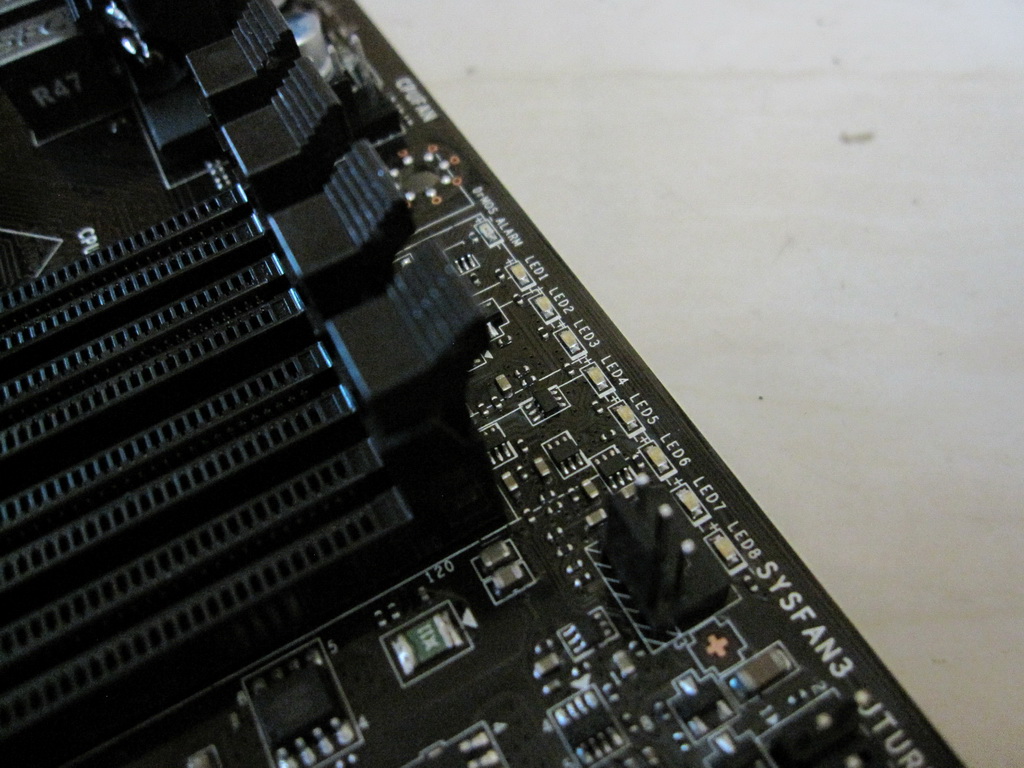

八相APS燈號顯示

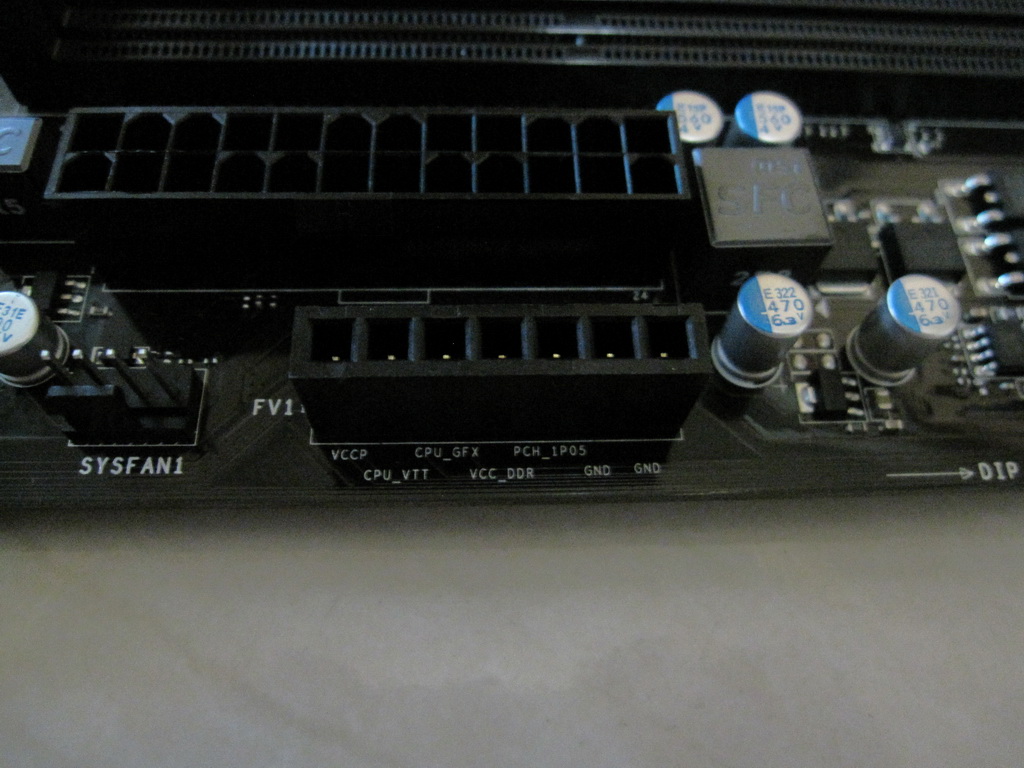

電壓測量點..方便玩家可以不透過軟體輕鬆取得電壓資訊

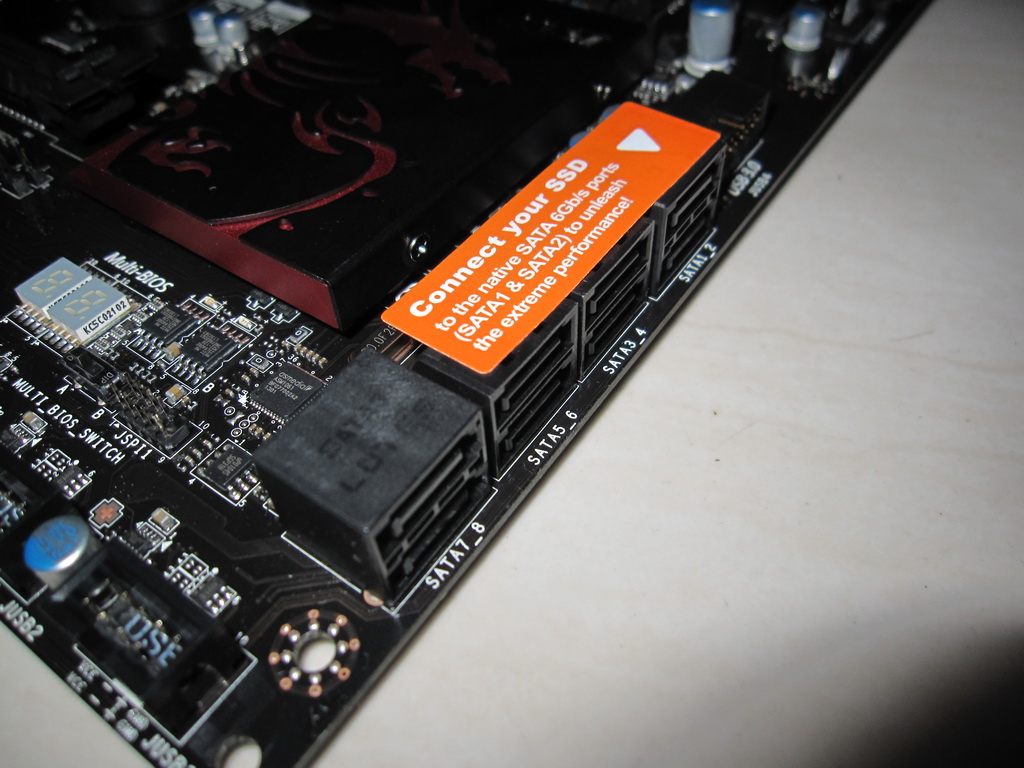

原生SATA3(6Gb)x2 原生SATA2(3Gb)x4及非原生SATA3x2
共八組SATA介面

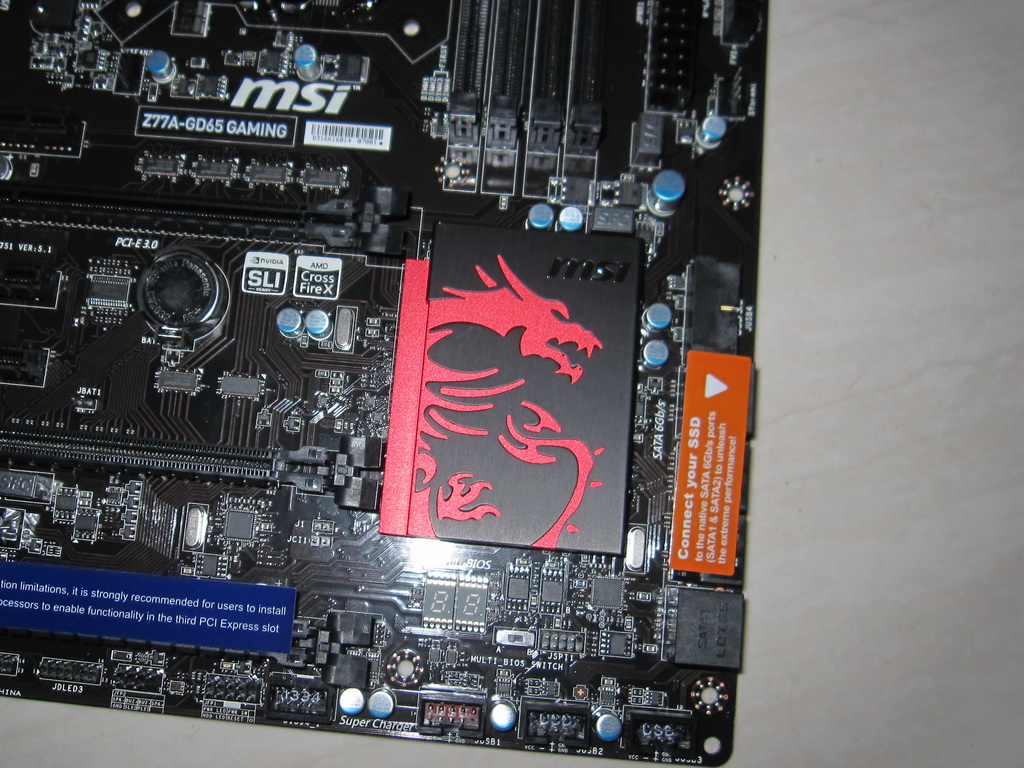

來張紅龍特寫 ;nq;

代號E2205的Killer E2200網路主控晶片

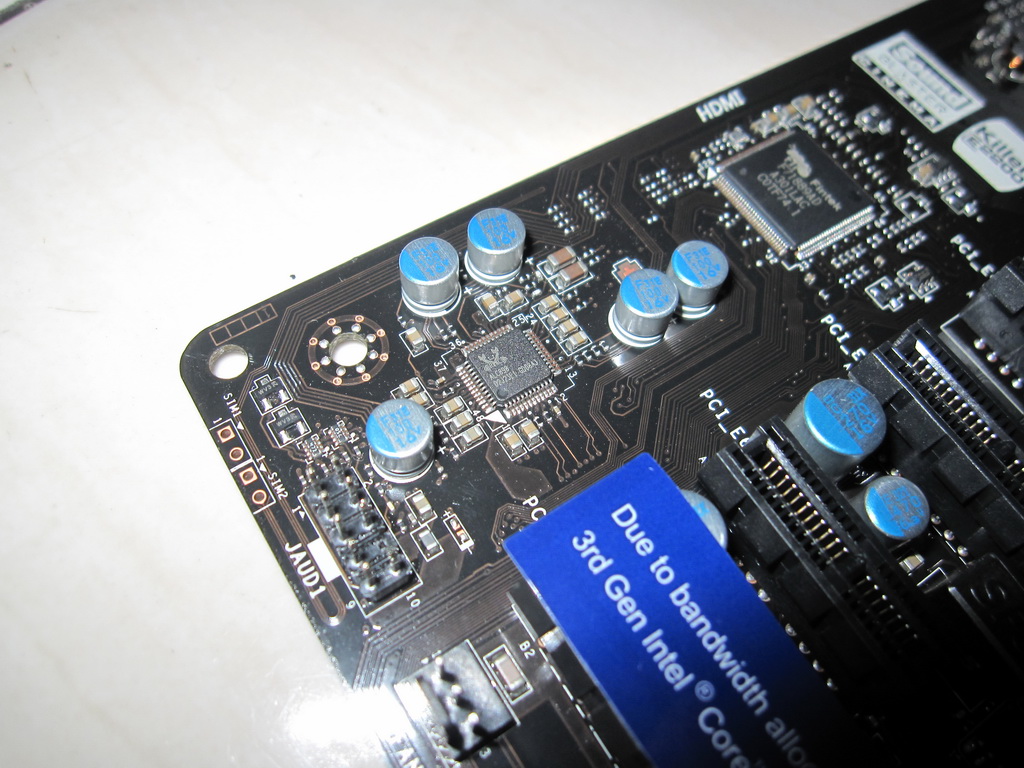

採用REALTEK ALC898音源主控

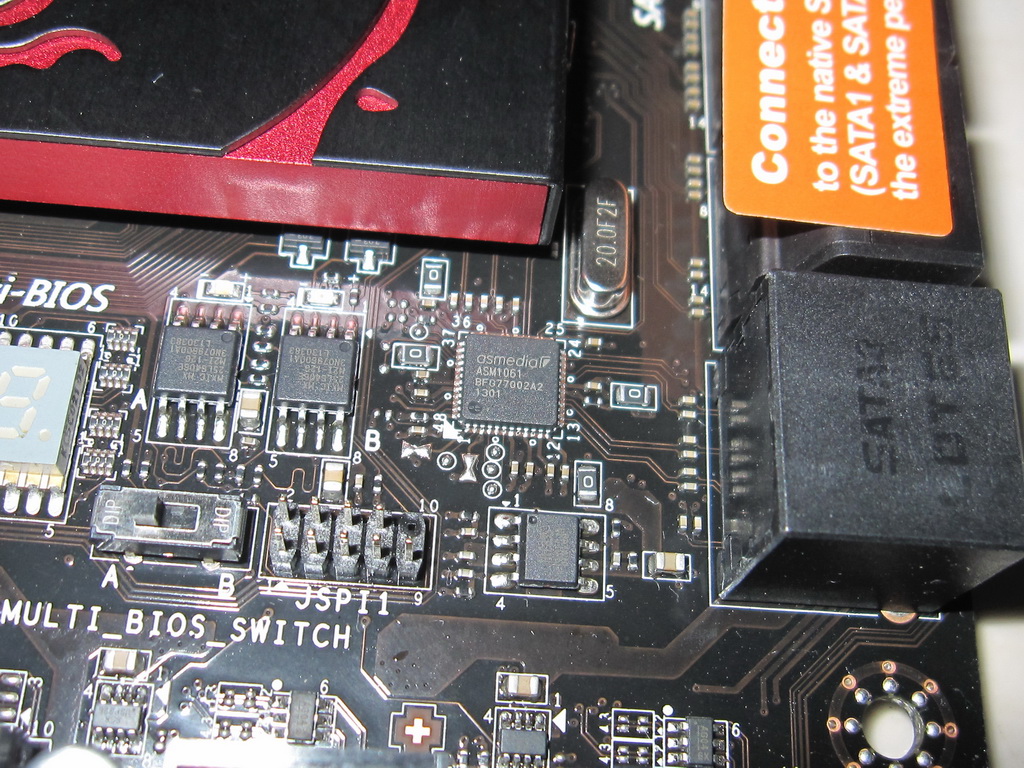

由ADMEDIA ASM1061提供額外的SATA3

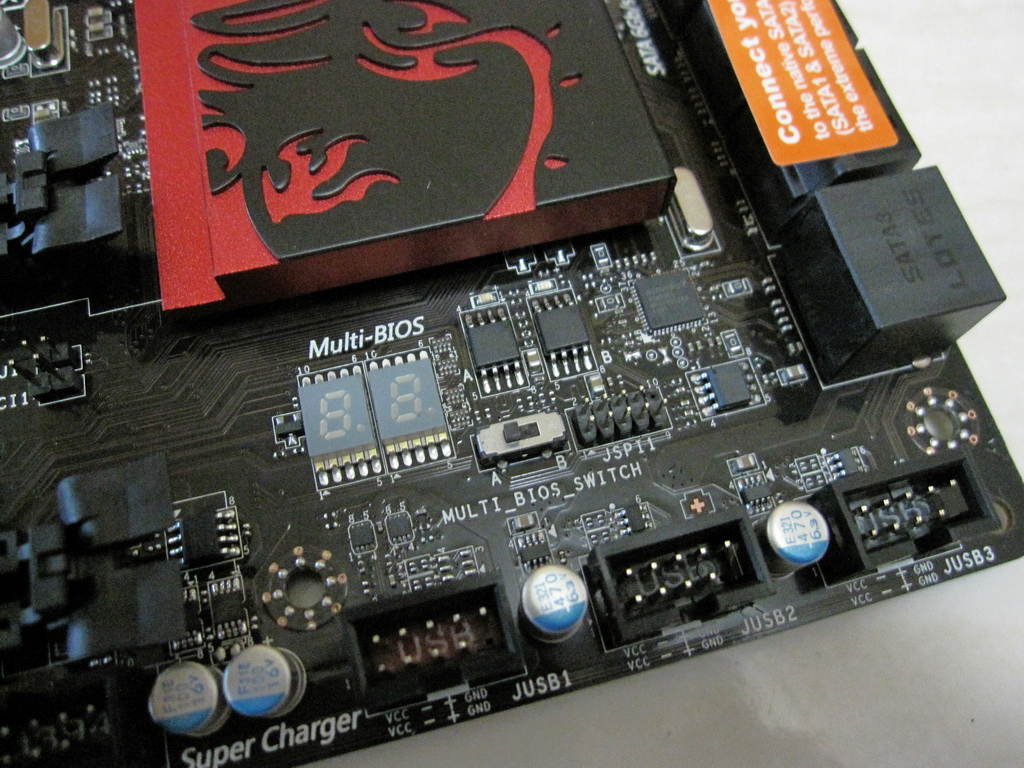

雙BIOS快速切換設計.搭配DEBUG LED方便超頻玩家除錯
雙BIOS較特別的地方主要是提功即時切換..且不限制任何作業系統
或BIOS控制...
例如:BIOS-A惡搞搞掛的以後..只要用BIOS-B進BIOS內..到M-FLASH功能下
在按下開始刷新BIOS前..切回A...就只會刷進BIOS-A嚕!!

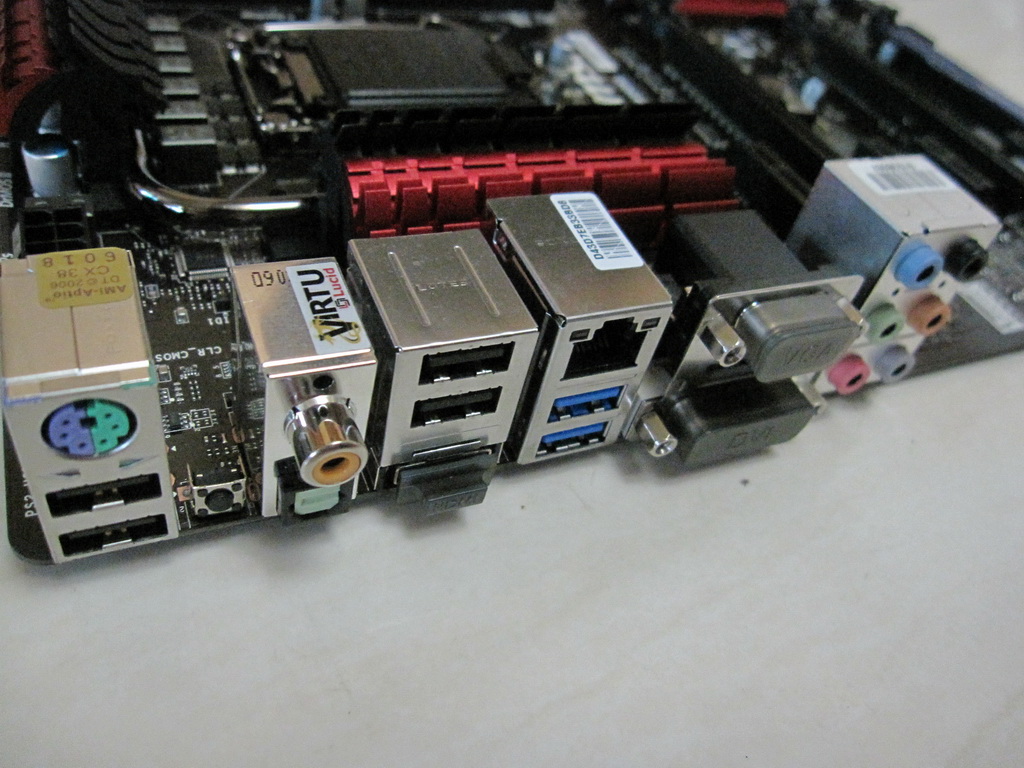

後I/O部份
除標準PS/2 鍵盤滑鼠兩用介面外.下方的USB為特別設計的
電競設備專用插槽 (GAMING DEVICE PORT)極佳的滑鼠流暢度.更順暢的遊戲體驗
更精確靈敏的滑鼠操控性
更支援SPDIF 同軸及光纖輸出..
另外內顯三組接頭分別為D-SUB/DVI/及DHMI

再順便秀一下DEBUG CODE功能..免得一堆人問我那是啥意思 QQ

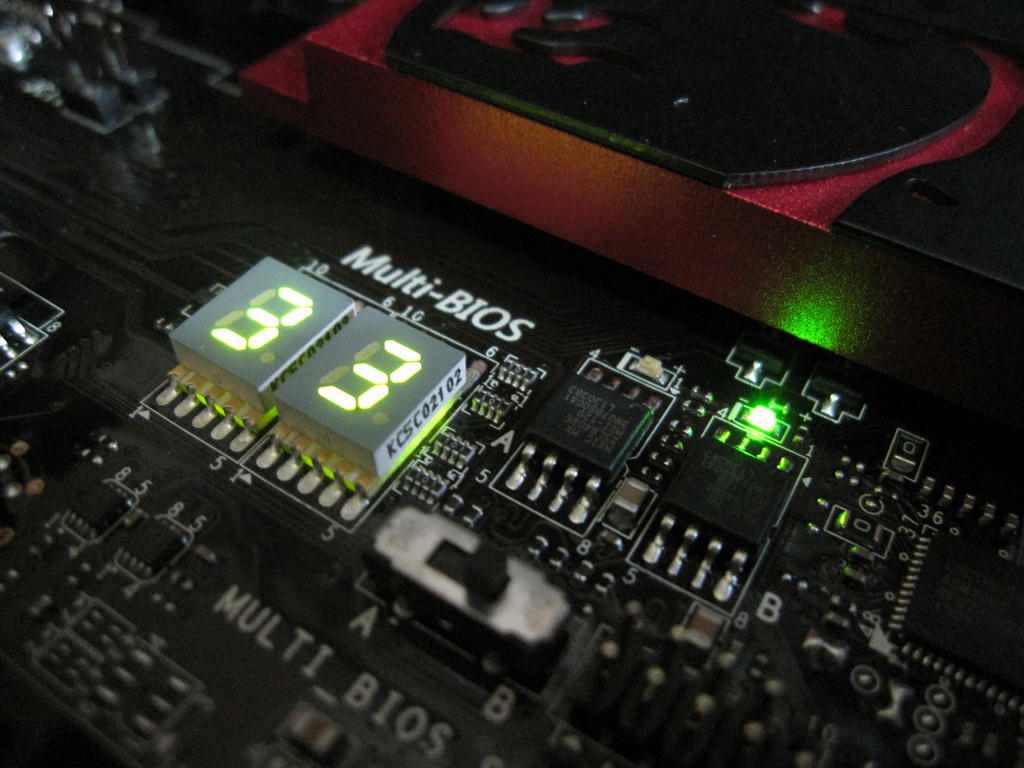

當進入作業系統開始..DEBUG CODE會自動切換為CPU溫度顯示

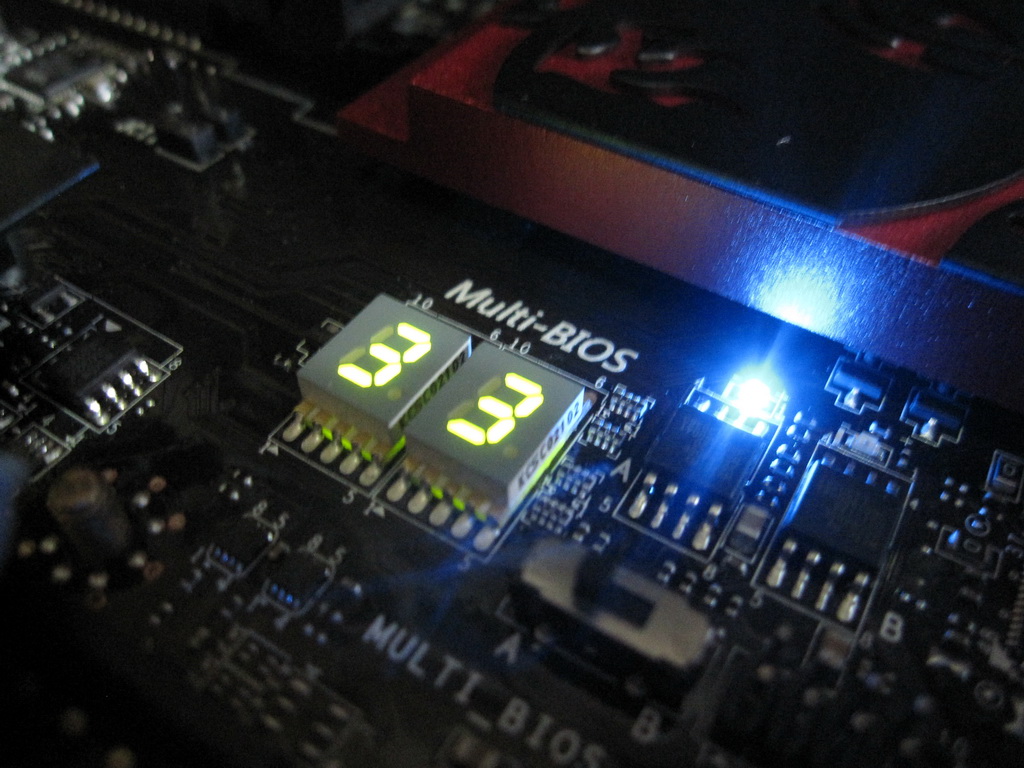

另外旁邊的藍燈則為BIOS-A顯示用

像我現在在WIN7底下...也可以直接切換成BIOS-B (就變成綠燈)

嘿嘿~上機去 ^^



[Toppc]

BIOS 介紹

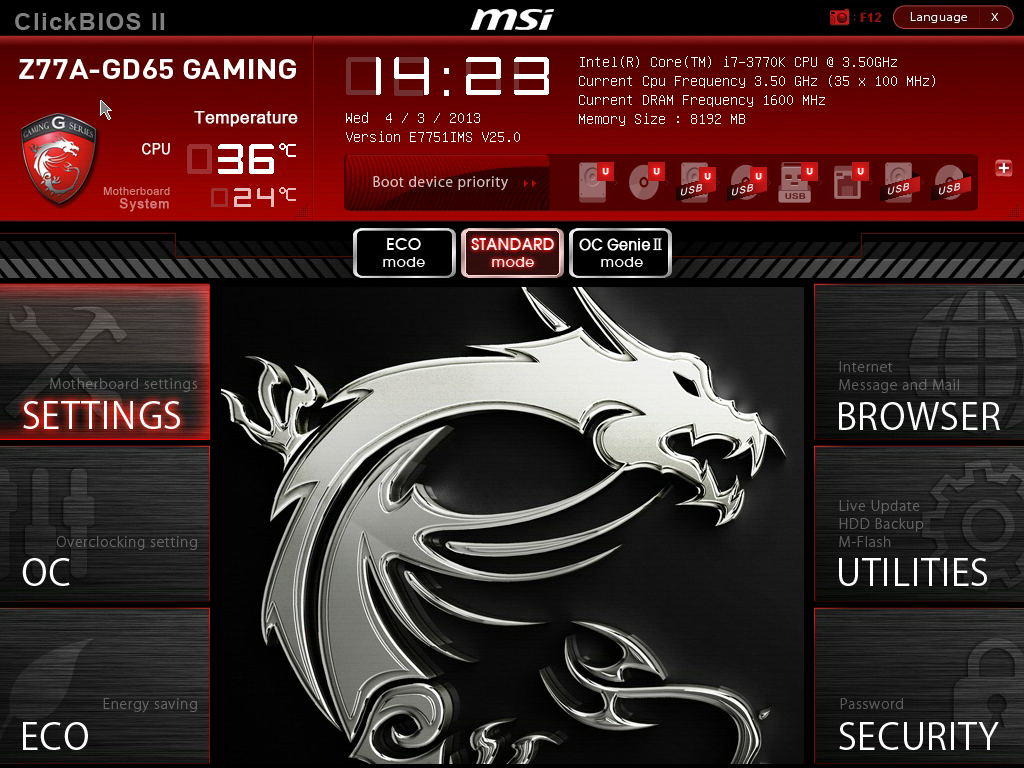

主畫面~跟主機板造型相當協調的BIOS畫面!!
看起來爽度就上來哩 ^^

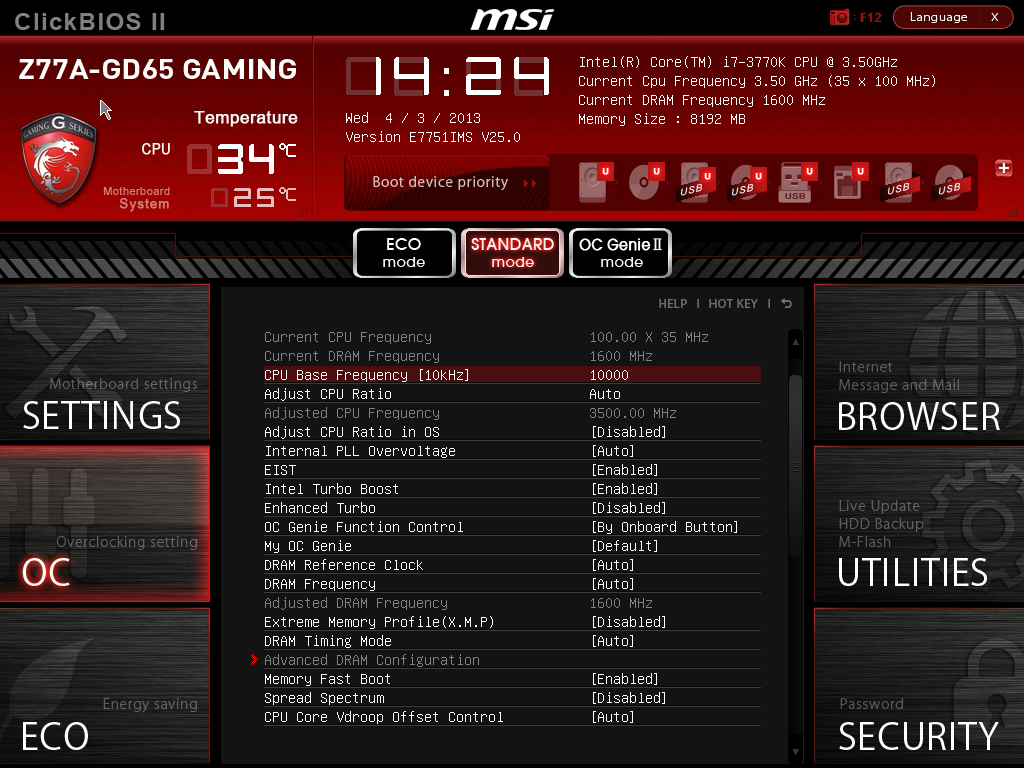

超頻選項部份一
這邊我就不多做介紹嚕..後面會有超頻篇 ^^

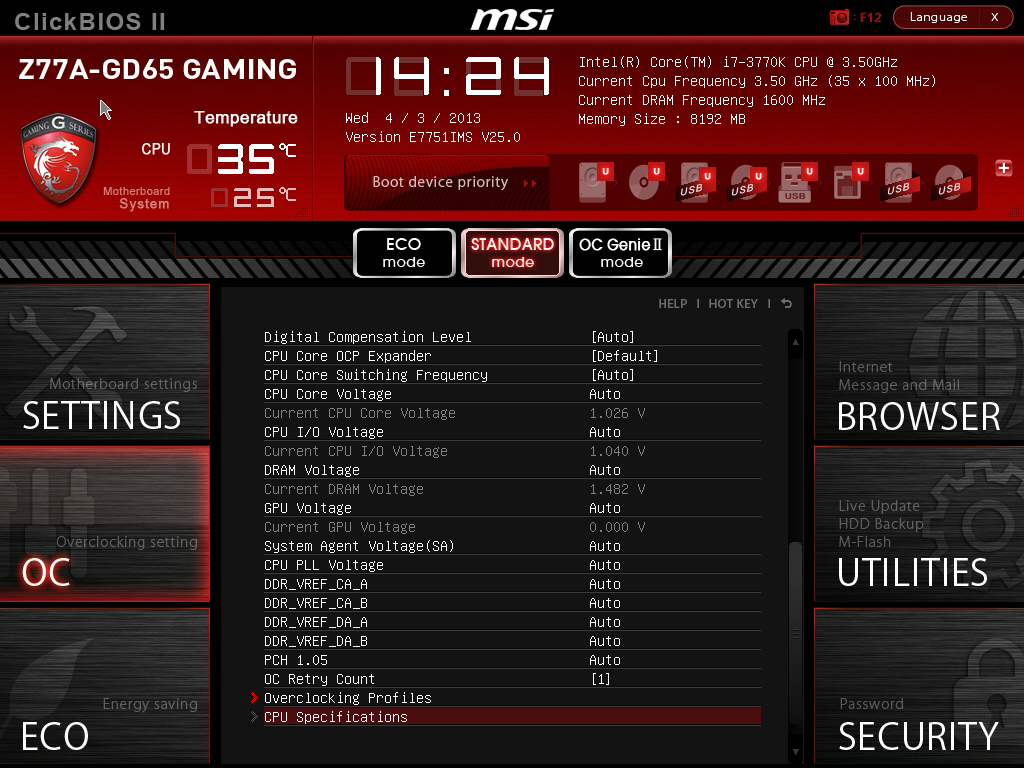

超頻選項二

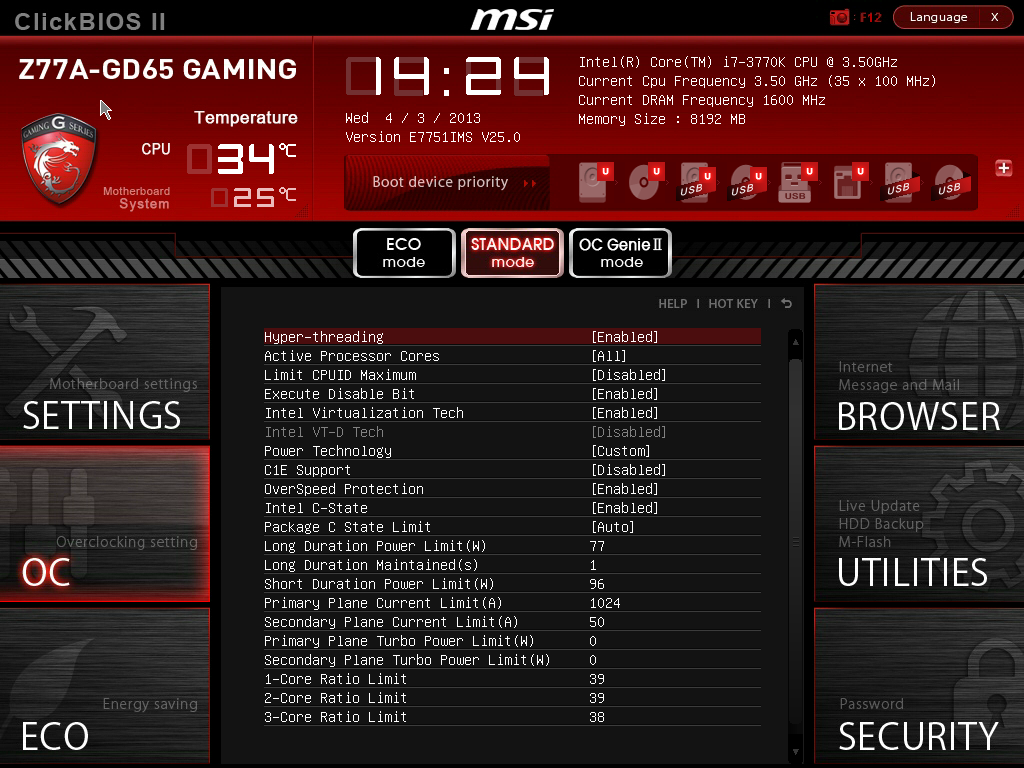

CPU功能選項

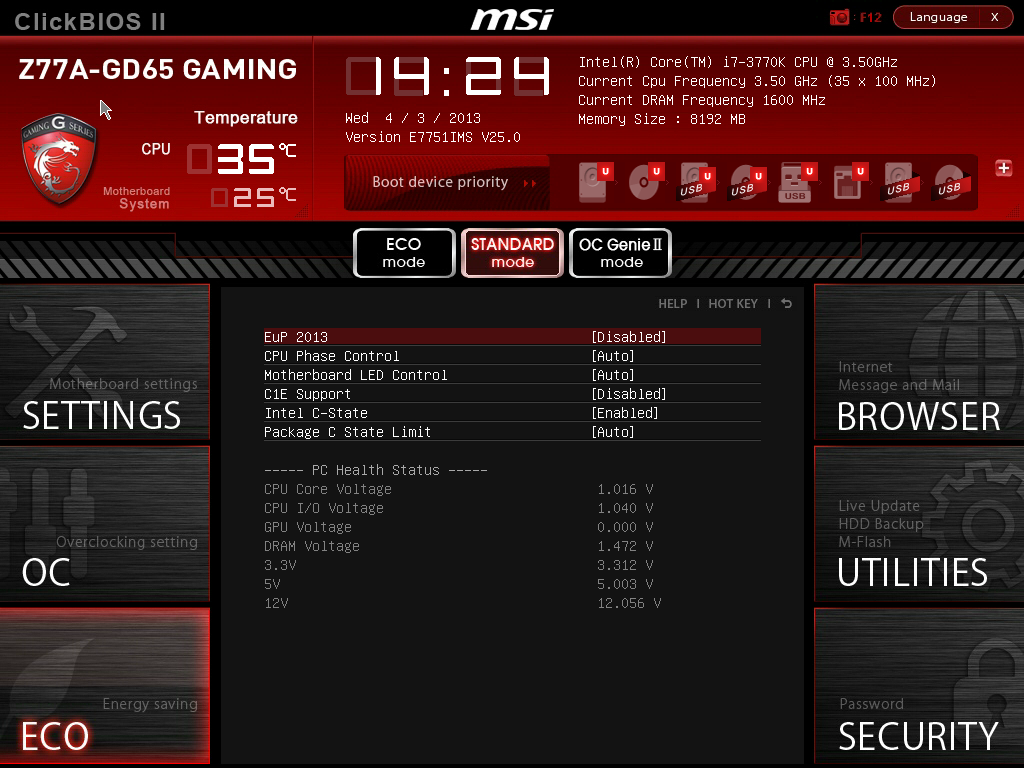

省電功能部份 這裡面還包含有主機板上的燈光控制..遇到某些人覺得這樣太炫的話.也可以把燈光關閉

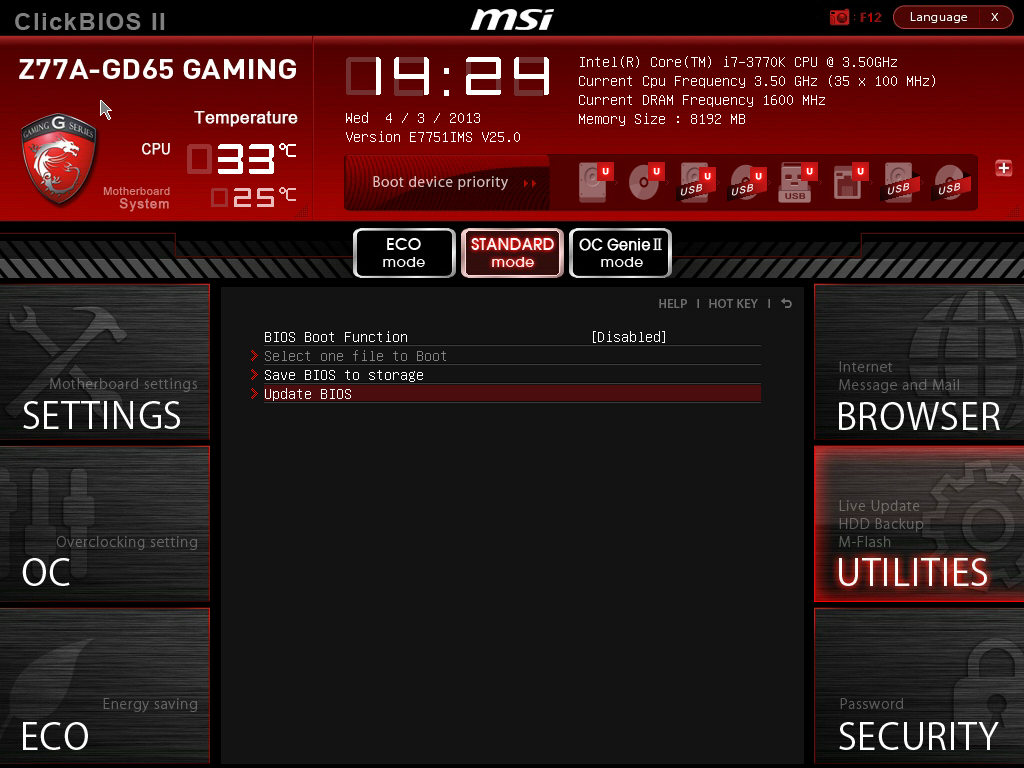

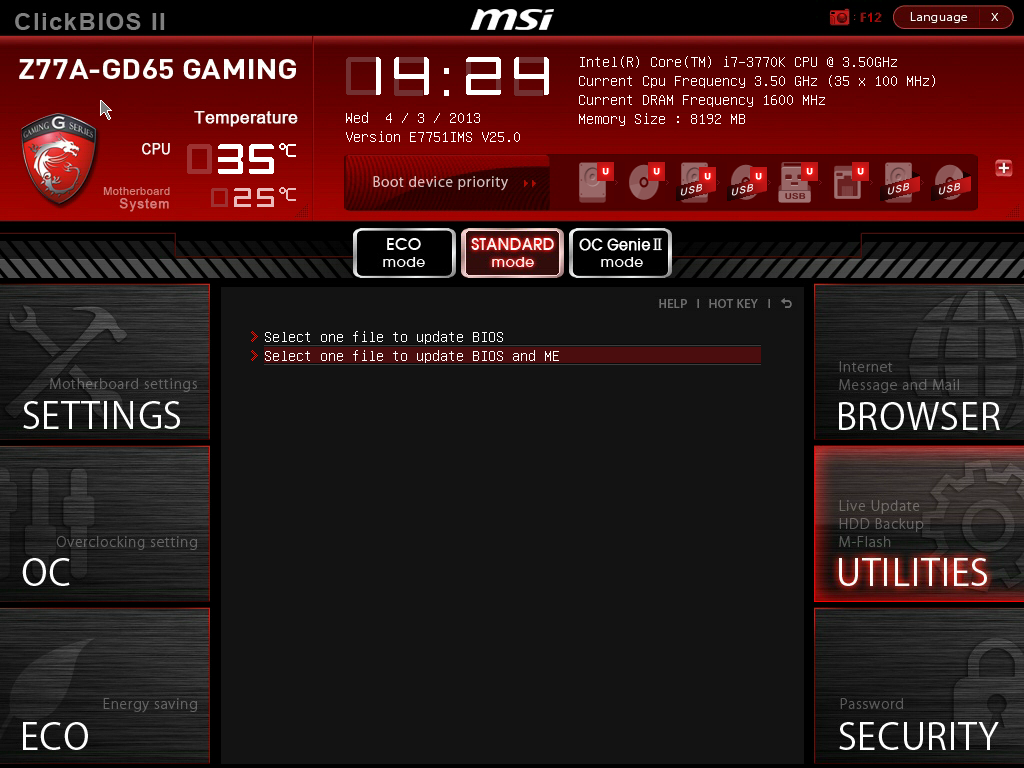

更版BIOS功能

進去後有兩部份..
上面為一般更版BIOS選項.
底下則連讓大家頭痛的ME一起更版



[Toppc]

APS燈號影片秀...閃動表示在節能模式..當然超頻後..節能會自動關閉

[YT]NyJhFh1zq6c&feature[/YT]



[minihi001]

感覺BIOS長的差不多，只是換了個面板…

不知道主機板可以控制幾組風扇轉速;x;



[Happypc]

這次BIOS介面選項感覺很有科技感 ^0^ :lkl:



[Toppc]

再來~這部份我就很少寫了...不過不特別寫一下似乎對不起這張主機板
那就是軟體TOOL部份.也是賣點之一

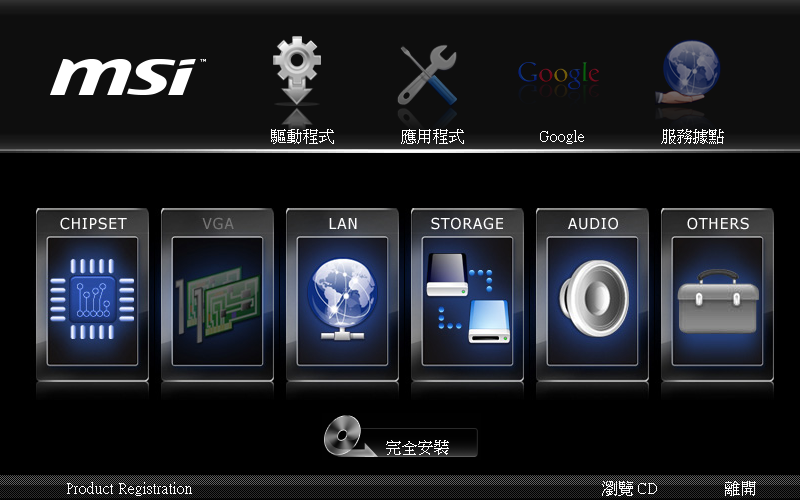

首先放入主機板光碟
會自動跳出底下畫面

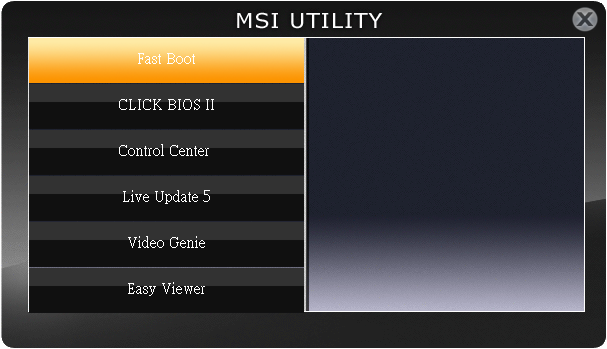

在MSI UTILITY部份
有提供FAST BOOT/CLICK BIOS II / CONTROL CENTER / LIVE UPDATE 5 / VEDIO GENIE /以及EASY VIEWER
其中FAST BOOT為設定快速開機.減少BIOS自檢時間(亦可於BIOS中設定)
CONTROL CENTER則為WINDOWS下 各種超頻以及節能工具
CLICK BIOS II則是快速設定BIOS選項

重頭戲來嚕!
Killer E2200網卡驅動程式

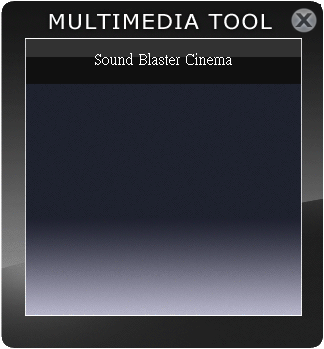

sound blaster cinema音效軟體

本篇特別介紹一下Killer E2200所提供的工具

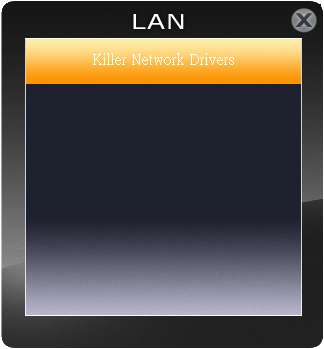

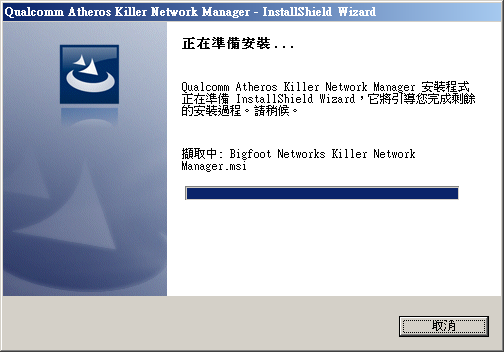

開始安裝

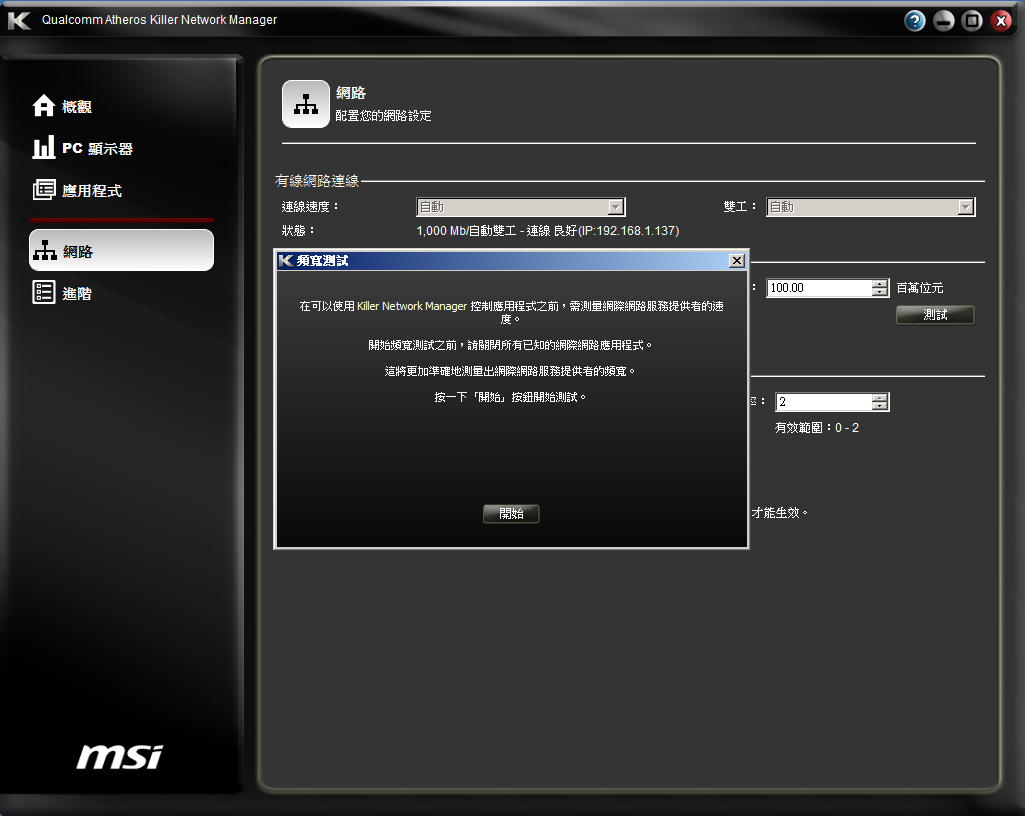

安裝完後會跳出設定畫面

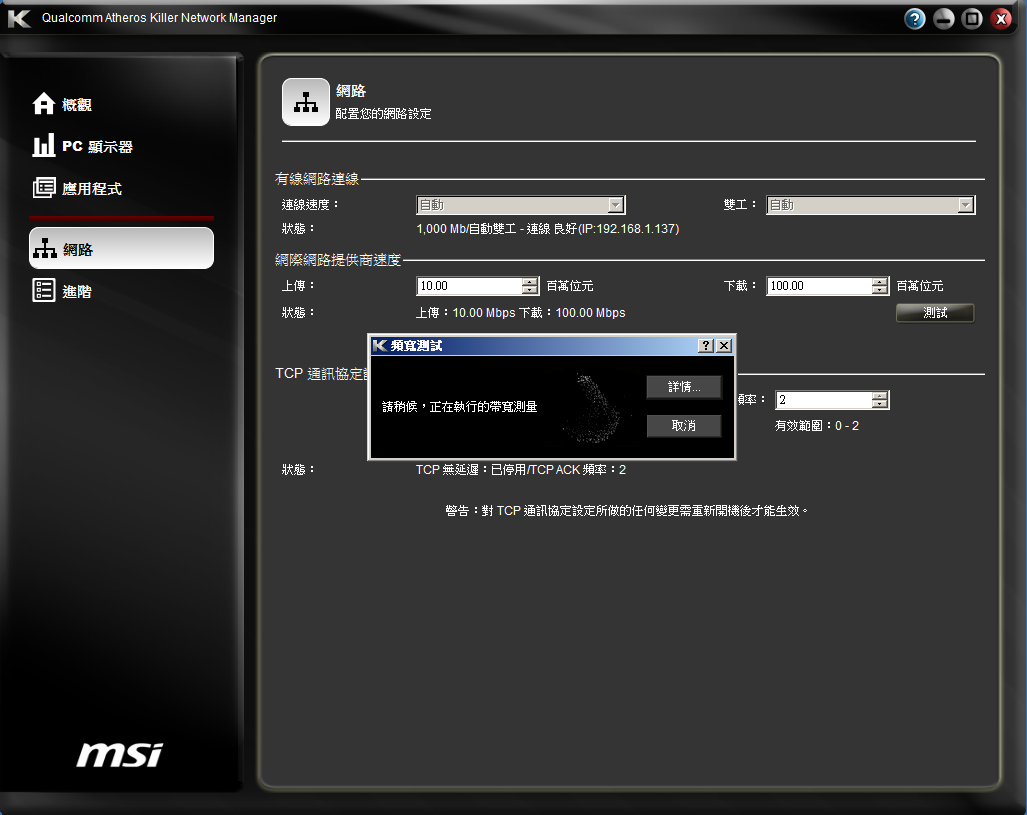

自動測試家裡的網路頻寬...(中間那個小圖感覺好像是顆地球..然後到處偵測那種樣子)

測試結果(當然這地方每個人環境不同.所測得也會有所差異)

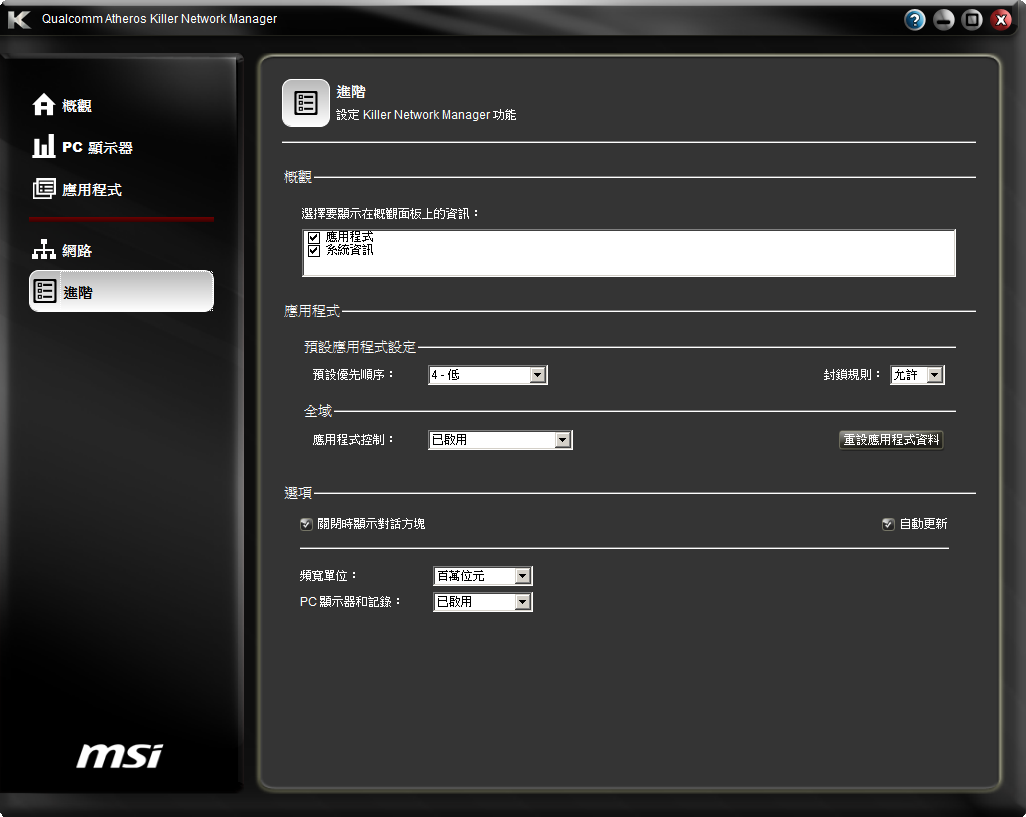

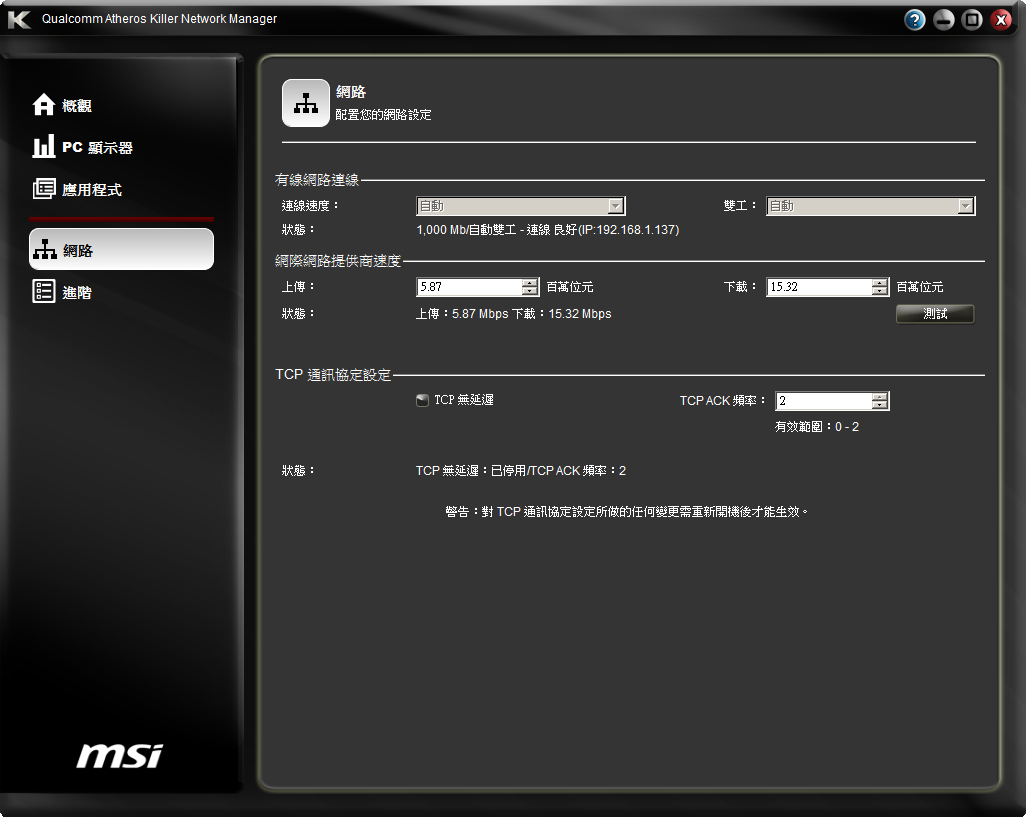

再來進階設定部份 可依自己需求調整

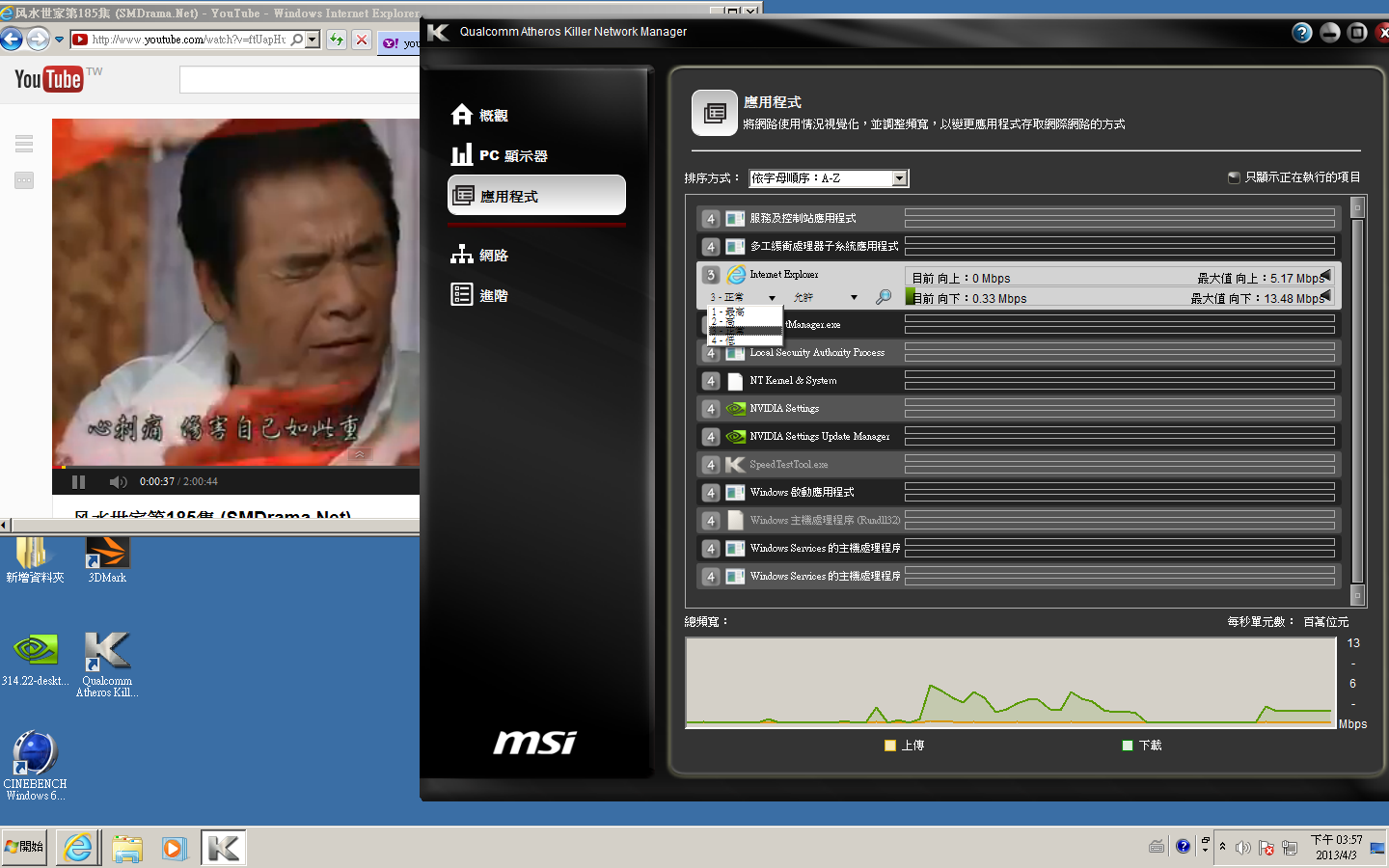

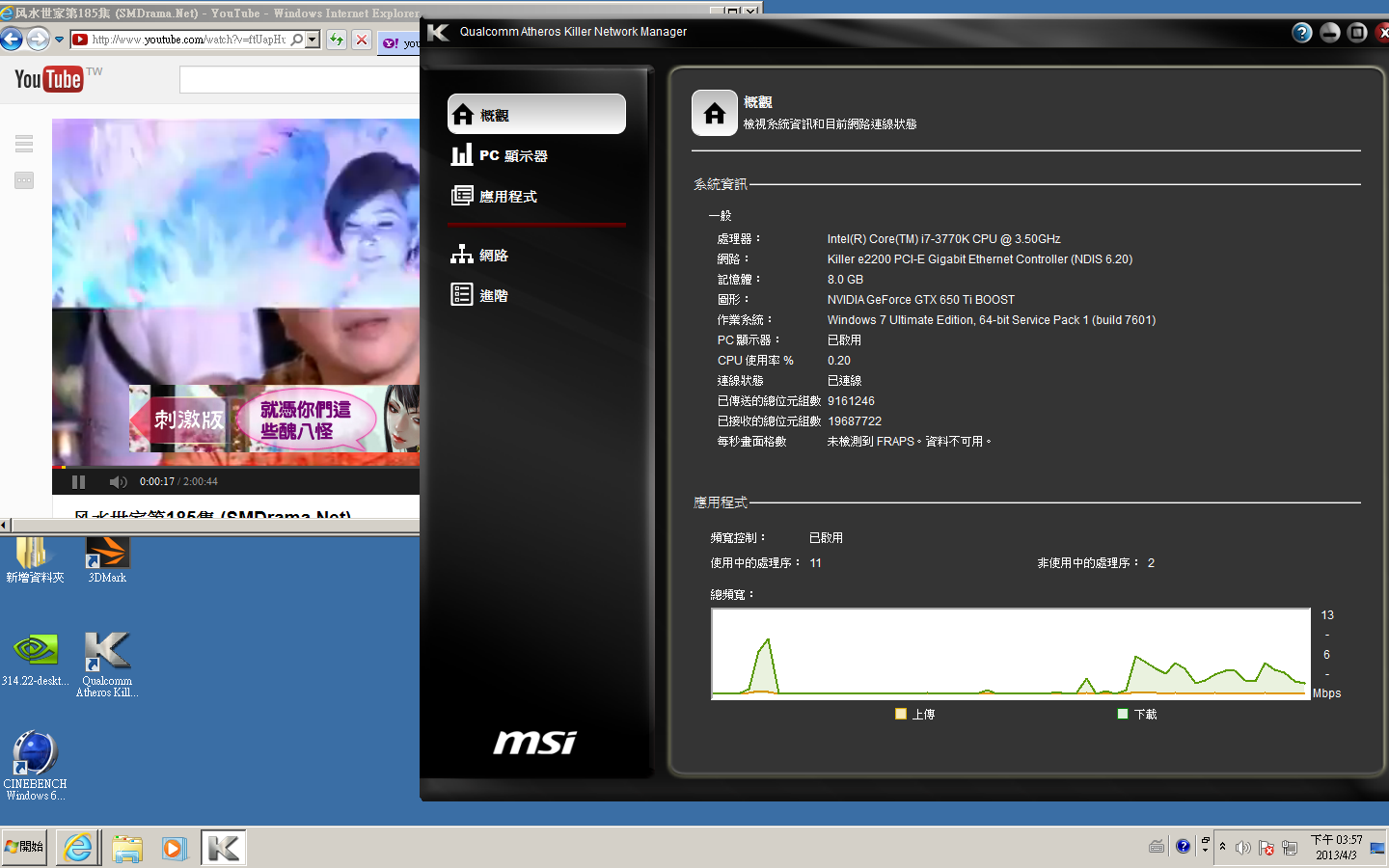

順便看一下播youtube的頻寬.. :PPP:

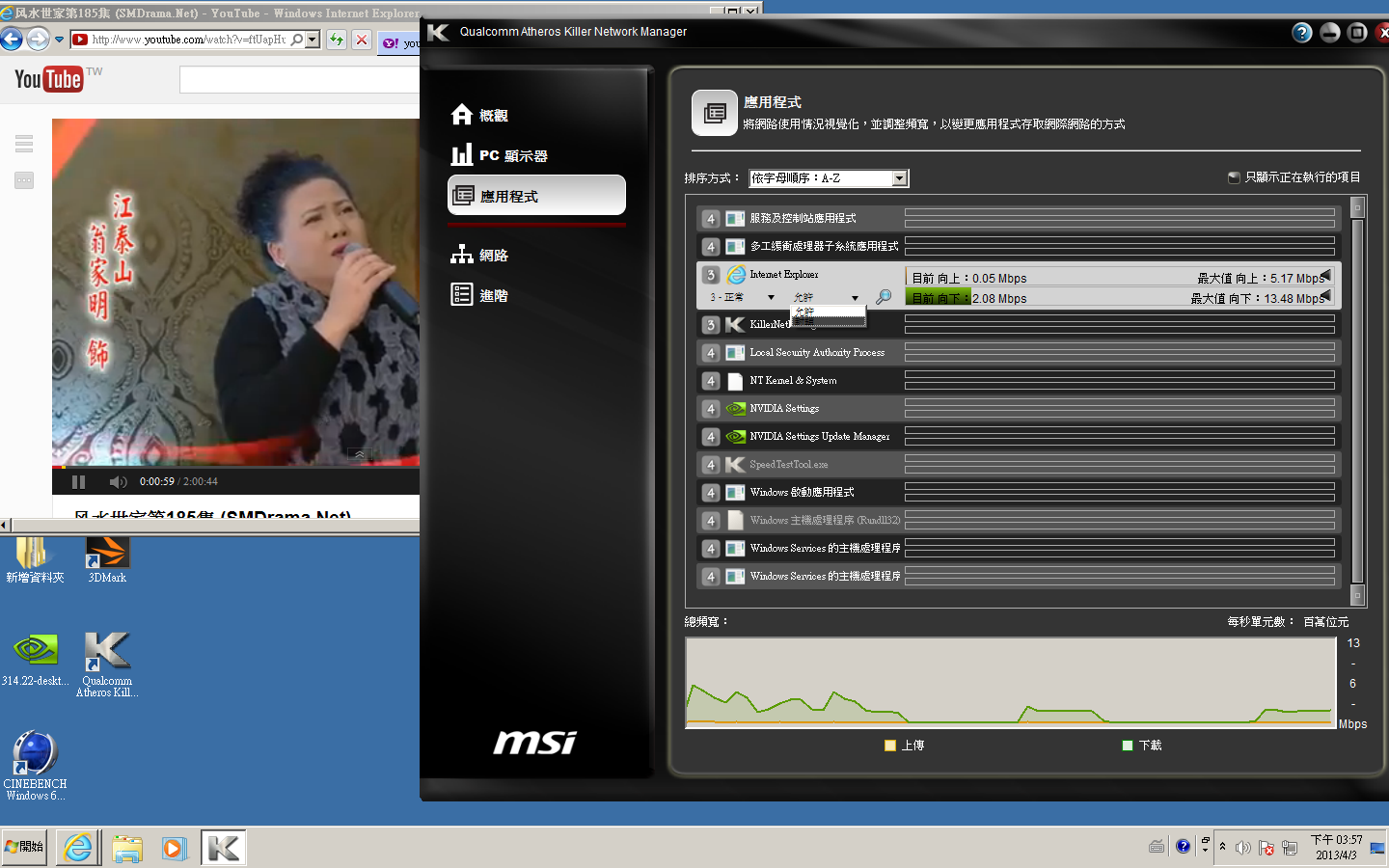

還可以根據..每一個軟體即時調節頻寬

當然也可以封住...讓它連不上網路!!

等我摸熟點..再來跟大家討論killer E2200的各種設定 ^^



[Happypc]

WOW...killer E22002的軟體設定真豐富耶 ! ;nq;



[ack001]

感謝林董分享~熱騰騰的開箱~這次的賣點應該就是Killer E2200。



[兔子亂叫]

讚板一張~
感謝小林哥分享
這次重點應該是Killer E2200吼?
不知道音效方面如何?



[zxcvb680]

感謝小林哥測試不錯

微星GAMING大軍來襲!!首發MSI Z77A-GD65 GAMING

還有音效卡ㄟ.沒介紹一樣. 音效卡質感
