USB是最常見的儲存設備介面,數位相機、攝影機、讀卡機、隨身碟、隨身硬碟...等等,都是採用USB的介面傳輸。最近有不少主機板都搭載 USB 3.0 的介面,3.0的規格最快是USB 2.0的十倍,對於HTPC(家庭劇院主機)來說有相當大的幫助,出遊時的照片、攝影檔或是朋友拿來家裡分享的高清影片,存進去電腦可是比2.0要快得多了。

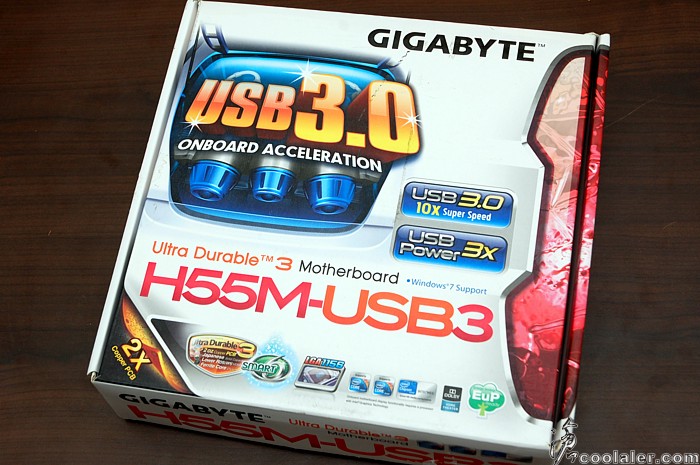

搭載USB 3.0的主機板應該會是HTPC玩家考慮的要素之一。INTEL H55晶片組主機板的推出,有不少HTPC玩家都考慮以此平台搭配Clarkdale內建GPU的處理器,因為INTEL內建的GPU晶片總算是像樣點了, 雖然HTPC不重3D處理,但是一種FU啊!此次要介紹的是搭載USB 3.0的H55主機板 - 技嘉 H55M-USB3。

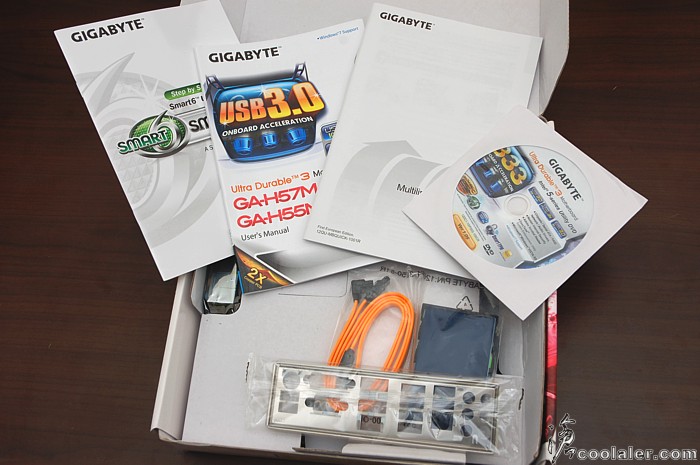

技嘉 H55M-USB3 的配件簡單,說明書、使用手冊、驅動軟體光碟、兩條SATA線、IDE排線、後檔板。

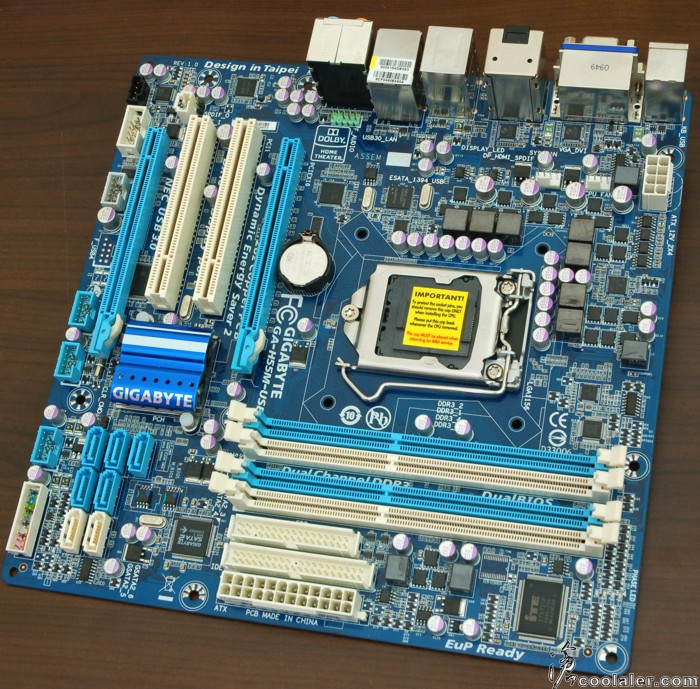

技嘉H55M-USB3算是組裝HTPC還不錯的選擇,搭載INTEL H55晶片、micro-ATX的大小規格,符合小機殼玩家的需求。用料的部份還不錯,採用第三代超耐久技術,純銅2盎司電路板設計加上全鋁殼電容。

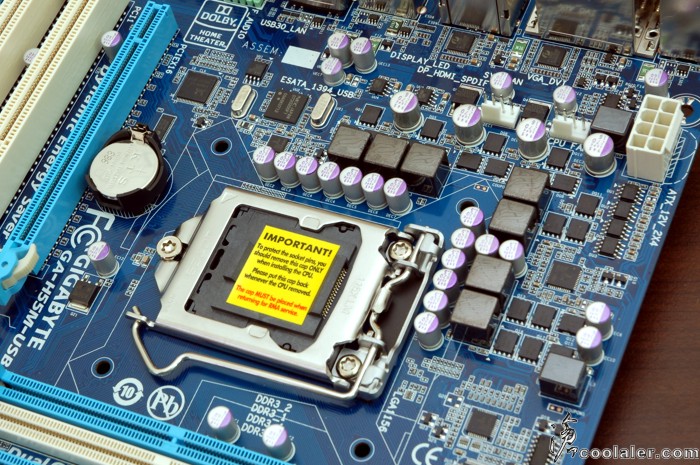

CPU供電附近。處理器支援LGA1156,可使用Core i7、Core i5、Core i3系列。

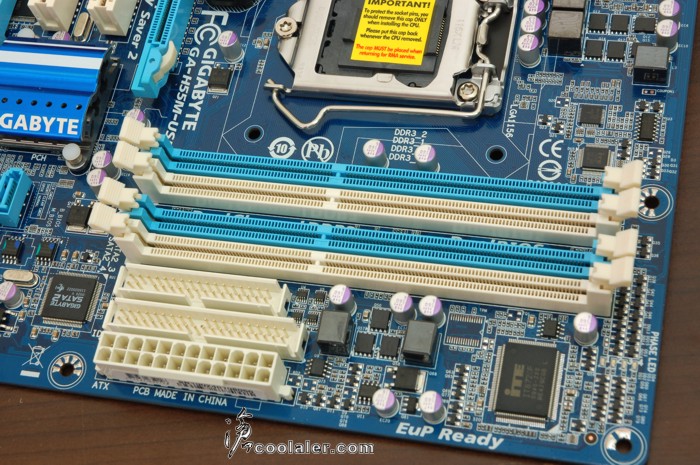

記憶體有四個DIMM,最高可支援到16GB。另外H55M-USB3仍然保有有軟碟機以及IDE硬碟埠(記憶體下方),舊的擴充設備也可以裝上。

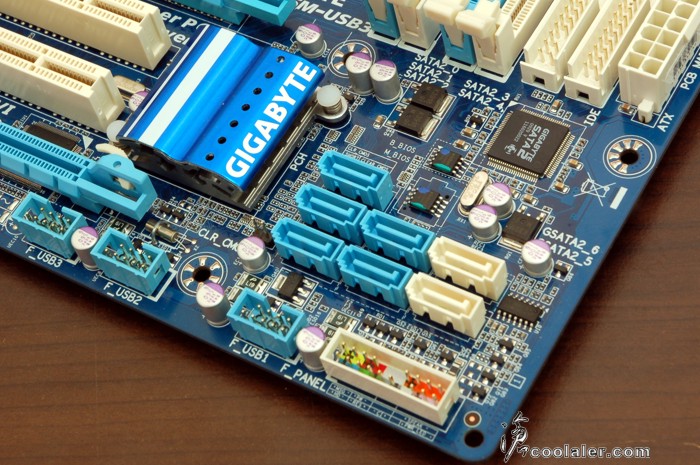

SATA的部份有7個,可支援RAID 0、RAID 1、JBOD。另外USB可擴充的部份有3組,可支援到6個。

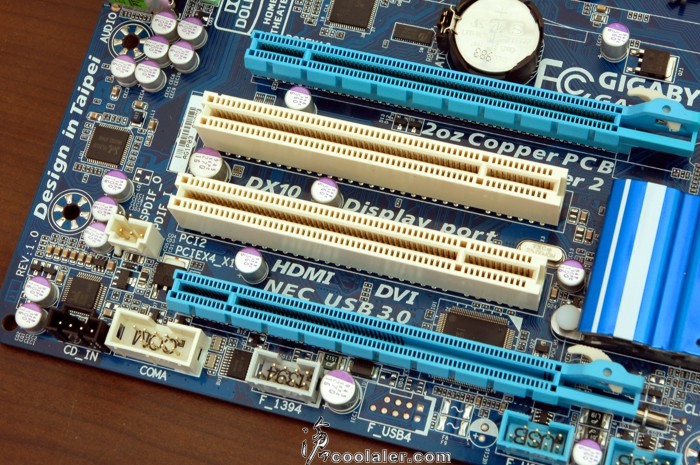

介面卡擴充槽的部份。雖然是micro-ATX的小板規格,但仍保有兩個PCI-Express的插槽,組裝HTPC也可以擴充顯示的部分,甚至組雙卡。另外還有兩個PCI介面可擴充。

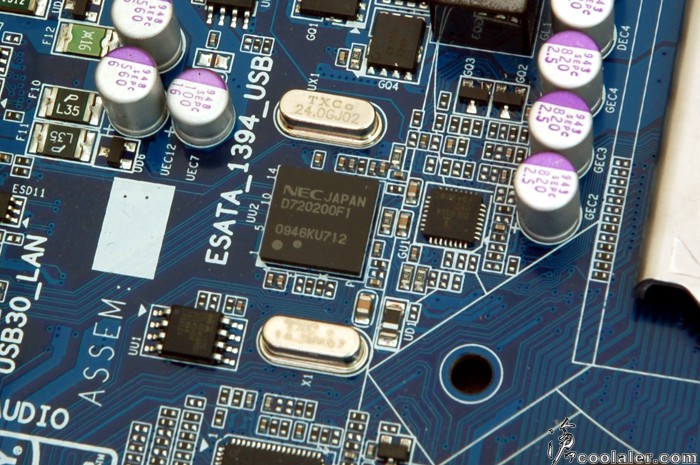

USB 3.0 的晶片。

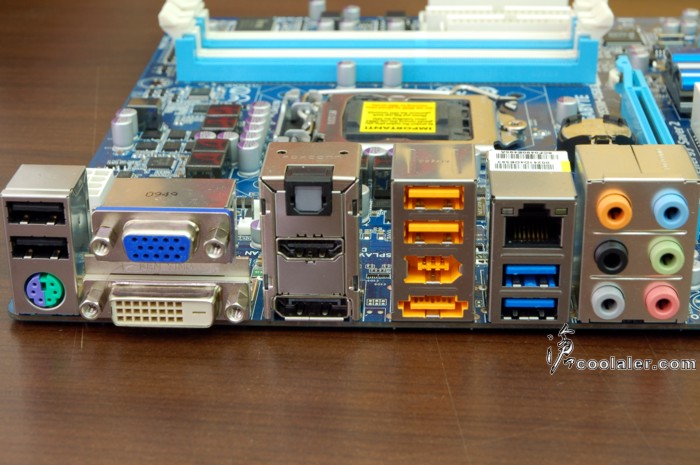

輸出入埠的部分。有6個USB,其中兩個是USB 3.0的介面(藍色)。顯示輸出的部份相當豐富,D-SUB、DVI、HDMI、DisplayPort(顯示輸出需搭配有含GPU的處理器)。音效的部份採用Realtek ALC889晶片,支援7.1聲道以及光纖輸出入。另外有一個網路接口以及一個1394a。


雪天雲

高級會員
已加入
4/16/09
訊息
616
互動分數
0
點數
16
年齡
41
呵呵 風大又有新玩具了~~期待您的測試與裝HTPC的實測唷~~ ;cheer2;


soothepain

full loading
已加入
9/17/03
訊息
18,042
互動分數
1,800
點數
113
網站
www.coolaler.com
測試平台
CPU: INTEL Core i5 661 ES
CPU Cooler: CoolerMaster Hyper N620
RAM: GSKILL DDR3 2000MHz 2GBx2 CL9
MB: Gigabyte GA-H55M-USB3
VGA: Clarkdale
HDD: Seagate Barracuda 7200.12 1TB
PSU: ENERMAX Revolution 85+ 1050W
OS: Windows 7 RC 7100 64bit

BIOS的部份與H55系列都差不多,有需要的玩家可以參考
http://www.coolaler.com/showthread.php?t=229449

以下為預設值測試

3Dmark06 :2051


3Dmark Vantage:7563


CINEBENCH R11.5:2.84pts


WinRAR 64 3.9 壓縮檔案測試
資料夾:718MB(多數檔案)
完成時間:3分05秒


跟Core i5 750 4核比較(越少越好)


播放1080P影片,CPU使用率約1~5%。


CPU溫度測試,使用OCCT 100%燒機30分鐘測試
核心溫度最低:29度
核心溫度最高:57度


功耗測試,使用OCCT Power Supply測試,GPU+CPU燒機。
整機待機功耗最低:60W


整機燒機功耗最高:118W(最高不超過120W)


一樣是功耗測試,接著是HTPC應該都會用到的Media Center


Media Center一般正常看電視聽音樂使用(非3D),大約是在65~75W之間。



最後來看看超頻性,外頻直接調整到160,電壓預設。
4GHz燒機1小時以上過測沒問題。


因為手邊沒有USB 3.0的介面,沒法為各位做實測,不過討論區內有許多玩家都有測過,但礙於硬碟寫入的關係,實際效能雖然沒有到USB 2.0 的10倍快,也有3~4倍的效率。
