水冷2.0，回不去的土砲

殘月止水

殘月止水

初級會員
已加入
5/17/11
訊息
44
互動分數
0
點數
6
年齡
33
網站
iwadashengetsu.blogspot.com
暨上次1.3後，期間有不少的調整

但都忘了拍下來

而這次幾乎是砍掉重練版

全面的2.0大翻新

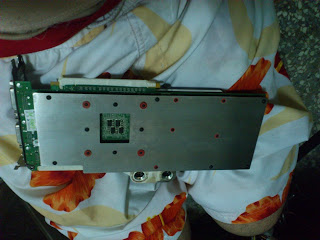

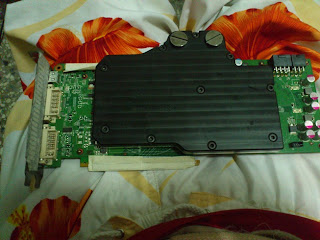

580正反面， BYKSKI一體化水冷頭+強化背板

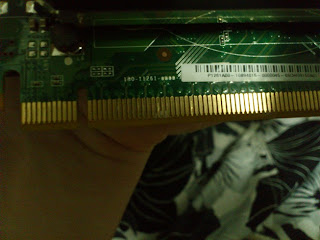

這張580的金手指部分好像有沾到散熱膏

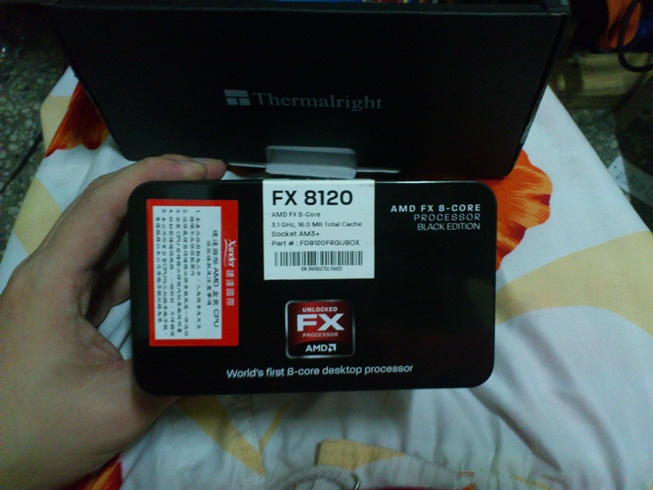

AMD FX-8120 六頭龍變八頭龍


GSKILL ARES F3-2133C9D-8GAB，CPU+RAM感謝林董幫忙

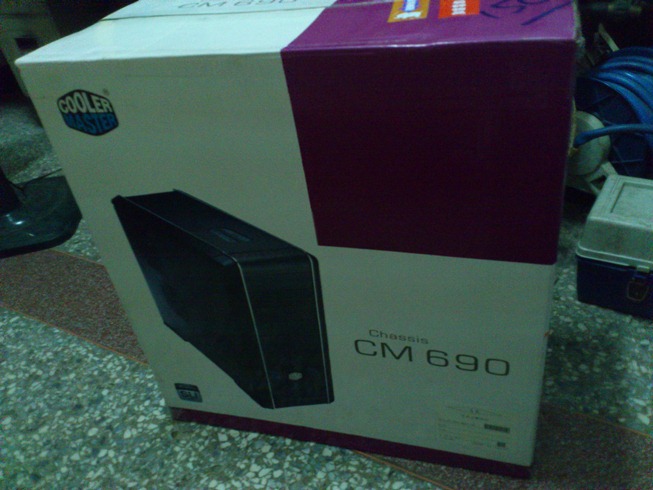

二手的CM690初代

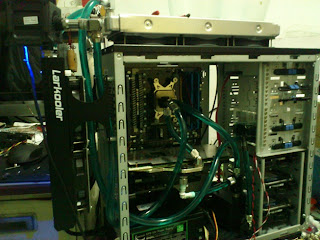

試跑!建議水冷管線用好後至少跑1HR，冷頭地方用衛生紙包住看有無漏水

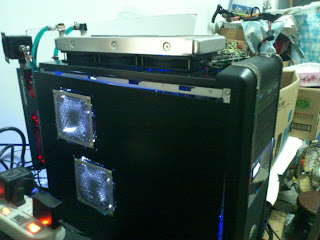

完成上機!690初代的側版因後面水冷牌支架卡到卡準，無法正常蓋上

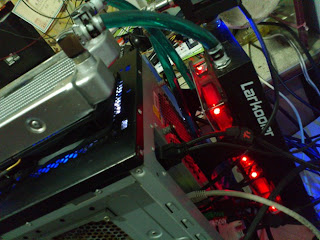

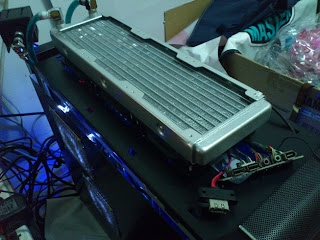

用3D冷排取代上蓋


水路規劃是PUMP1>PUMP2>CPU/GPU>PUMP3>後2D冷排>上3D冷排

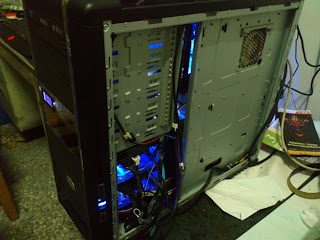

SATA線要改成90度刺破線才能將側板蓋上，690的背線空間比6030還小


在下午時出現了意外，PUMP1到PUMP2的90度頭漏水了，

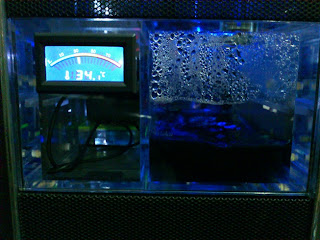

當時待機下36度多，正當納悶之時，聽到啪一聲，
然後水箱的水位就開始下降...
現在水少了一半= =


小插曲
RAM預設只能上1866，再上去就無法開機，

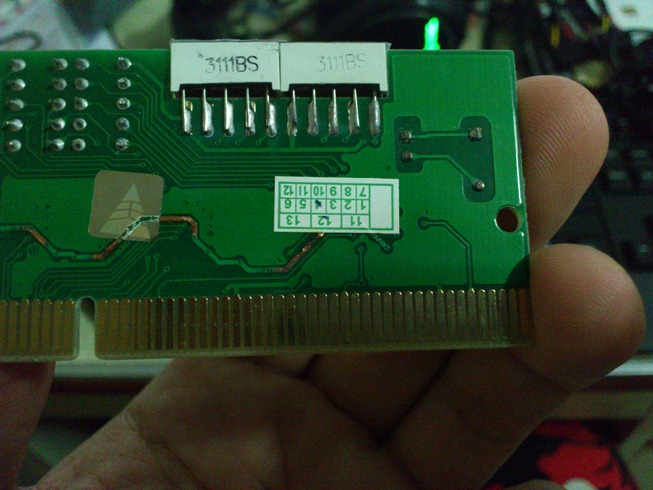

林董建議先買張DEBUG卡再來研究
買好了插上去開機，
一股濃濃的燒焦味飄了出來...


水冷2.0到此告一段落



再來是測試

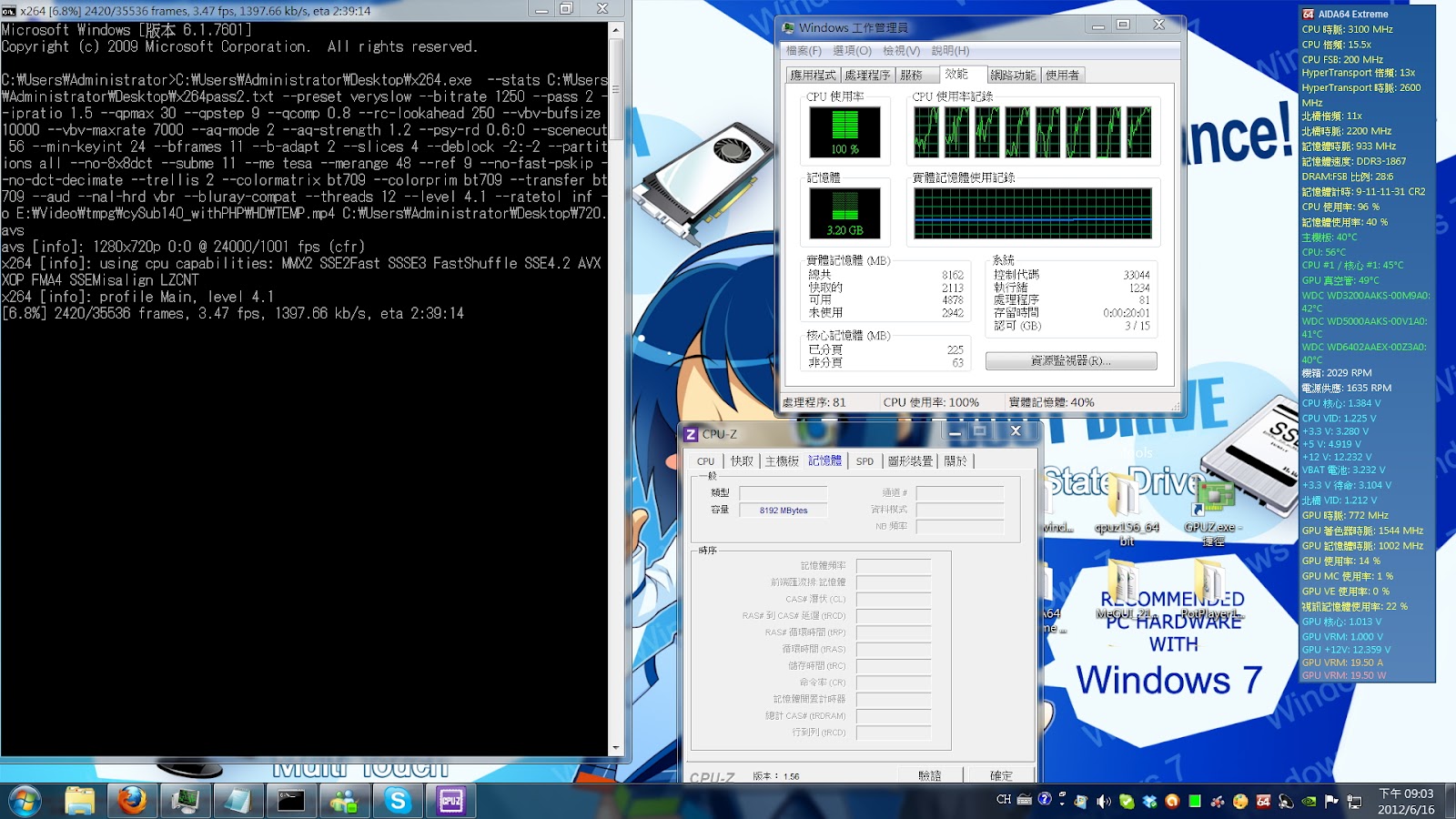

8120 OC4.2G後PASS2比1055T快1FPS以上，PASS1倒是輸1FPS

換上580後，三不五時玩LOL一直出現驅動程式無回應

砍掉用內建的跑不動BENCHMARK

不知是否跟那髒掉金手指有關

或是純粹是驅動問題

現在295穩定中，296/301都失敗...

不過HEAVEN BENCHMARK只有DX9正常跑，其他模式都說元件錯誤

完整版點這邊

感謝觀賞

水冷真的一用就上癮了
不過大大冷排裝兩個會不會太多;ranger;

顯示卡裝上全覆式水冷頭真是漂亮!
我也好想為6970裝上全覆式水冷頭,但是...目前尚無經費 ..- -..
好想裝上AQUA COMPUTER aquagrATIx for HD 6970.
Koolance RP-452X2. Koolance CHC-125 (MB). Koolance INS-FM18 Coolant Flow Meter .
Koolance MVR-100 and MVR-40 (MB VReg). Koolance RAM-33.........
還有Koolance快速接頭.各型接頭.彎頭.......

在第7張機殼內部圖片中,管線似乎有點長,殘月大是否考慮過改造機殼,
在後抽風扇或介面卡擋板的部分鑽2個洞,水管就可以短些,安裝上也比較美觀喔~

請教樓主一個問題,您安裝了3顆pump,請問是哪3顆?
推力方面建議由小至大,這樣會對水流量有較佳的幫助,
且讓pump的馬達壽命較長..

跟殘月大一樣,我也強烈建議安裝完水冷組件後,最好在主機不通電的情況下試水至少1小時,
最好是3小時以上..畢竟如果萬一發生不幸漏水事件,將會損失慘重..
試水期間人盡量不要走開,隔幾分鐘就看一下運轉情況..

能否請殘月大po一下1.3版跟2.0版水冷的溫度表現,
讓大家知道2.0版的威力增進多少~謝謝囉 ^^


jordan1124 說：
水冷真的一用就上癮了
不過大大冷排裝兩個會不會太多;ranger;
按一下展開……

真的!!!一閒下來,就想如何改進水冷組..
想裝(換)上更威的水冷套件.水冷頭.想把能上水冷的地方都裝上水冷.
想把水冷系統弄得美美的.....

1個2D+1個3D冷排不會太多,我前一套使用2個LK冷排,待機或平常操作時經過冷排後水溫會比室溫高個4~5度,
一直想讓溫度更低,想多再裝1個2D冷排....
後來決定砍掉2個2D換成MO-RA3 9x120 大冷排 (Outer dimensions (LxWxH): 415 x 383 x 65mm).
記得測試的水箱出水溫度都只比室溫高個0.5~1度左右....
所以更能利用主機板的PWM或監控面板將風扇轉速調低至700轉以下,達到安靜的目的.

最後編輯：
pump1:sc600/pump2:dp1200/pump3:p450
sc600因為跟水箱連通，當初是規劃dp1200>sc600>p450，但那到時才發現鎖死。
水溫差異我回家後找看看，
1.3和2.0的待機溫度為34/32,室溫30度左右
跑x264和benchmark的壓制能力就很可觀，
1.3和2.0gpu全速跑80/67,cpu全速65/55

殘月止水 說：
pump1:sc600/pump2:dp1200/pump3:p450
sc600因為跟水箱連通，當初是規劃dp1200>sc600>p450，但那到時才發現鎖死。
水溫差異我回家後找看看，
1.3和2.0的待機溫度為34/32,室溫30度左右
跑x264和benchmark的壓制能力就很可觀，
1.3和2.0gpu全速跑80/67,cpu全速65/55
按一下展開……

pump1
型號 sc600
電壓 直流12V
功率 12W ?
電流 1.0A
每小時流量 ?
最高揚程 4m

pump2
型號 DP-1200
電壓 直流12V±10%
功率 18W±10%
電流 1.8A±10%
每小時流量 800L/hour ±10%
最高揚程 4m±10%

pump3
型號 P450L
電壓 直流12VDC
功率 10.8W±10%
電流 0.9A±10%
每小時流量 450L/hour ±10%
最高揚程 2.1m±10%

由於沒有經過實測不知道你這組水經過冷水壓頭跟冷排是多少,
只能用溫度來判定是sc600 -> dp1200 -> p450 較好,
還是sc600 -> p450 -> dp1200 壽命較佳!?
不過dp1200當成pump2肯定經過水冷頭的流量會較大..
80/67跟65/55有一段不小的差距,恭喜升級成功!!
只是....3顆pump耗電12w?+18w+10.8w=40.8W的耗電有點高..
我用2顆655 pump,只有調在最弱.2顆耗電約6W左右..
可惜沒有流量計不知道流速多少..

玩水冷需要投入時間及小朋友阿...回不去了 !!! :PPP:

DP1200因為夠力放前面，SC600算是意外加入的，P450是想說分成多路水流後，怕不夠力所以加在冷排前

看到大大玩水冷讓小弟我蠢蠢欲動=..=!...有機會小弟我也要跟進:PPP:

會不會濺水的關係短路受損了
