買不起R3E,只好玩玩較便宜的Rampage III Formula....原來它搭I7-920也可以降壓玩

[Day_knight]

由於R3E一直居高不下,加上它前置USB 2.0接頭只有一組,讓我無法完全盡興使用大機殼的前置
USB接頭,之前年初先入手的P6X58D Premium,等到快年底了, Rampage III Formula一直
說要上市,但國內通路遲未看到,近期看到網拍有店家在賣,雖說好像是貿易商貨,但店家有提供保
固,管它的先衝了再說~~誰知道LGA1366還能撐多久;em03;

沒開箱精美的照片,之前C大已拍了一系列的美照,有需要的請前往看美照.本篇以實用機箱內測試
為主,敬請見諒.
http://forum.coolaler.com/showthread.php?t=247633

測試環境先列出

M/B: Asus Rampage III Formula vs P6X58D Premium
CPU: i7-920 D9
RAM:Kingston KHX2000C8D3T1K3/4GX KIT 2組合計8G 1.65V
散熱器及風扇: 利民VS+ADDA 2500rpm PWM
SAS 2.0 Raid: Dell Perc H700
SAS HD: Seagate 15K.6 146G SAS HD
OS: Win7-

由於還在摸索如何駕馭R3F,只玩玩HyperPI, Memetest, Prime95,其它的先不玩.

先看基本盤, 200*21 DDR3-1600 看看同樣的U在不同板上的極限.

在P6X58D Premium上, CPU 1.325v, CPU PULL 1.8v, DRAM 1.5v可以跑完CL7-8-7-20 1T的HyperPI_32M 8core 及Memtest

若要跑CL7-8-7-20 1T HyperPI_32M 16core, DRAM 電壓要拉高到1.58v

接著看同樣的環境, R3F跑 HyperPI_32M 8core/16core或Memtest , CPU電壓只要 1.3v, DRAM 設1.52v均可達陣

Prime95 Large模式跑一小時以上也沒問題

接著把CPU PULL電壓調低到1.7v DRAM拉高至1.54v,也可以跑完Hyper32 8core

CPU PULL 1.696v DRAM 1.54v 只能跑完HyperPI 32M 12core, 16core過不去;painkille;ng;

CPU PULL 1.72v DRAM 1.54v 跑完一段期間的Memetest

基本篇測完了,未完待續,馬上貼出200*21 DDR3-2000的測試及問題點,請勿先回應~~



[Day_knight]

接著測DDR3-2000 200*21

P6x58D Premium 設1.33125~1.34375vv, CPU PULL 1.8v QPI 1.475~1.48125v分別跑完 CL8-8-8-24 1T
HyperPI 32M 8core 或16core

R3F上設定CPU 1.34375v, CPU PUL 1.72/1.8v, QPI 1.44375~1.45v, 可以跑完
CL8-8-8-24 1T 或CL9-9-9-24 1T,但問題出現了,容後總結一次說明

CL8-8-8-24

CL9-9-9-24 PULL 1.8v

CL9-9-9-24 PULL 1.72v

可是這樣的設定跑不完HyperPI 32M 16core或Memtest;ng;;ng;~~WHY~~~~

R3F的問題如下,請問誰能教我怎麼微調呢:

1.即使怎麼微調CPU PULL 1.696-1.8v, QPI 1.35-1.45v, IOH 1.113~1.2v, DRAM電壓
從-0.0025~+0.05v,都只能跑完一次CL8-8-8-24 or CL9-9-9-24 1T的HyperPI 32M,跑過
之後再重新跑一次,一定會出現摔馬或當機重開,好像只能冷開機玩一次,這樣有點讓人難捉摸...

2.在DDR3-2000跑HyperPI 32M 16core 或 開8組Memtest指定對應core去跑,一定死掉跑不
完.

3.跑LinX 0.64也鐵定不過..

結論:

1. P6X58D Premium 在超頻上沒想像中的差,上DDR3-2000除了QPI要設超過1.45v以上較不
好外,它竟然可以跑完16core HyperPI,令人感覺還不賴.

2. R3F在DDR3-1600的環境下,可降壓讓U跑出同樣的設定,但是上到DDR3-2000,不知是和我的
Kingston CL8的RAM八字不合還是怎樣,雖然8G跑3通道很正常,也試過拔掉一根,變6G測試,問題
還是一樣無解.

3. 若您玩R3F配上超過4條RAM,又搭利民VX時,請記得不要再花錢買風罩了...若裝上風罩,會導致最
靠近CPU散熱器旁高梳形散熱模組的DRAM裝不上去,自己只好又摸摸鼻子把鐵絲裝上才能掛上風扇,
當然若您只玩6GB kit或3條以下的DRAM就沒差;oq;



[TAS]

記憶體插槽左邊 緊鄰(貼著) 板子上的散熱器扣具輪廓線
即記憶體插槽右邊有按鈕有開關等等的

用塔型散熱器 記憶體插到超過3條以上的
就要注意最左側記憶體散熱片 會不會卡到2.5公分厚的散熱器風扇了



[ctsun]

我覺得P6X58系列就不錯用咧^^
目前是使用P6X58-E....

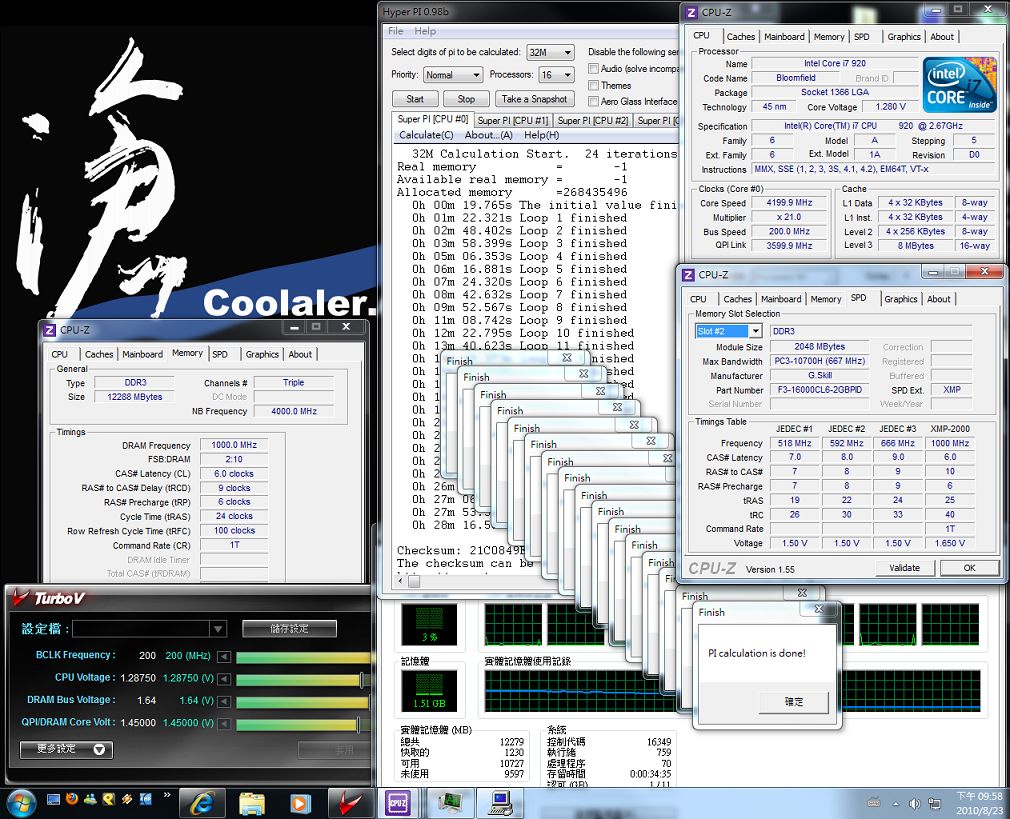

我的設定如下，給您參考一下

看到您的情形，在R3F上我會試著
1.先跑12匹馬試試，主要是記憶體只有6G，如果放大到12G我才會加跑到16匹馬
如果用 6G跑16匹馬，我個人認為那是在燒ram
2.cpu電壓我會試著調低一點，因為電壓高相對溫度也較高
3.vtt電壓我會加到1.5試試，不同版子實測電壓會有差異
4.四大參數之外，某些參數可以放鬆，ex: 2T...等

以上是我會試著調整的部分，給您參考一下



[Day_knight]

ctsun的U看來是顆IMC體質不錯的逸品~~回家有空再慢慢調

可是很怪的是R3F的R3E一樣提供有QPI LLC調整的功能,發現即始啟動,QPI設1.45v,跑全
速測HPI32M, QPI的電壓會掉到1.4v以下,是這個原因導致不穩嗎?

會想從P6X58D Premium換到R3F主要是基於它有eSATA/Power eSATA及M9128可作
Raid用,加上它提供3條PCI-e x16及兩條PCI-E x1,剛好合我目前周邊使用,不然真的這次
換板覺得沒太大的需求~~唉



[Day_knight]

這張板子真的很挑RAM,確認後,只好回頭找三通道DDR3-2000記憶體模組,無奈
現在市面看到的都是CL9-11-9之類的慢速,舊版的又貴,DDR3-2250~2400的
後者無三通道版,加上U也上不太去210Mhz以上...將就點拿永采WinChip
DDR3-2000 CL9-9-9-24來頂著用,final確認了這張板搭i7-920跑完HyperPI
32M 8core 或12core的相關設定,這樣才不失為ROG成員. 設定就大約落在

CPU 1.31875v, QPI 1.4125v, DRAM: 1.57675v, IOH 1.1395v,其它的都設
最低大概就跑得完,LinX或IBT等有空再多玩,期待這張板子正式在台上市並再出修正
版BIOS解決記憶體方面的問題;painkille

HyperPI 32M 8core 跑完

HyperPI 32M 12core 跑完



[Day_knight]

之前的圖太小,重傳一次圖檔及敘述.

先看基本盤, 200*21 DDR3-1600 看看同樣的U在不同板上的極限.
在P6X58D Premium上, CPU 1.325v, CPU PULL 1.8v, DRAM 1.5v可以跑完CL7-8-7-20 1T的HyperPI_32M 8core 及Memtest

若要跑CL7-8-7-20 1T HyperPI_32M 16core, DRAM 電壓要拉高到1.58v

接著看同樣的環境, R3F跑 HyperPI_32M 8core/16core或Memtest , CPU電壓只要 1.3v, DRAM 設1.52v均可達陣

Prime95 Large模式跑一小時以上也沒問題

接著把CPU PULL電壓調低到1.7v DRAM拉高至1.54v,也可以跑完Hyper32 8core

CPU PULL 1.696v DRAM 1.54v 只能跑完HyperPI 32M 12core, 16core過不去

CPU PULL 1.72v DRAM 1.54v 跑完一段期間的Memetest

DDR3-2000 200*21

P6x58D Premium 設1.33125~1.34375vv, CPU PULL 1.8v QPI 1.475~1.48125v分別跑完 CL8-8-8-24 1T HyperPI 32M 8core 或16core

R3F上設定CPU 1.34375v, CPU PUL 1.72/1.8v, QPI 1.44375~1.45v, 可以跑完
CL8-8-8-24 1T 或CL9-9-9-24 1T,但問題出現了,容後總結一次說明

CL8-8-8-24

CL9-9-9-24 PULL 1.72v

改拿永采WinChipDDR3-2000 CL9-9-9-24來頂著用,final確認了這張板搭i7-920跑完HyperPI
32M 8core 或12core的相關設定,這樣才不失為ROG成員. 設定就大約落在CPU 1.31875v, QPI 1.4125v, DRAM: 1.57675v, IOH 1.1395v,其它的都設最低大概就跑得完,LinX或IBT



[Day_knight]

之前的圖太小,重傳一次圖檔及敘述.

先看基本盤, 200*21 DDR3-1600 看看同樣的U在不同板上的極限.
在P6X58D Premium上, CPU 1.325v, CPU PULL 1.8v, DRAM 1.5v可以跑完CL7-8-7-20 1T的HyperPI_32M 8core 及Memtest

若要跑CL7-8-7-20 1T HyperPI_32M 16core, DRAM 電壓要拉高到1.58v

接著看同樣的環境, R3F跑 HyperPI_32M 8core/16core或Memtest , CPU電壓只要 1.3v, DRAM 設1.52v均可達陣

Prime95 Large模式跑一小時以上也沒問題

接著把CPU PULL電壓調低到1.7v DRAM拉高至1.54v,也可以跑完Hyper32 8core

CPU PULL 1.696v DRAM 1.54v 只能跑完HyperPI 32M 12core, 16core過不去

CPU PULL 1.72v DRAM 1.54v 跑完一段期間的Memetest

DDR3-2000 200*21

P6x58D Premium 設1.33125~1.34375vv, CPU PULL 1.8v QPI 1.475~1.48125v分別跑完 CL8-8-8-24 1T HyperPI 32M 8core 或16core

R3F上設定CPU 1.34375v, CPU PUL 1.72/1.8v, QPI 1.44375~1.45v, 可以跑完
CL8-8-8-24 1T 或CL9-9-9-24 1T,但問題出現了,容後總結一次說明

CL8-8-8-24

CL9-9-9-24 PULL 1.72v

改拿永采WinChipDDR3-2000 CL9-9-9-24來頂著用,final確認了這張板搭i7-920跑完HyperPI
32M 8core 或12core的相關設定,這樣才不失為ROG成員. 設定就大約落在CPU 1.31875v, QPI 1.4125v, DRAM: 1.57675v, IOH 1.1395v,其它的都設最低大概就跑得

完,LinX或IBT



[張小弟]

請問 Memtest 是不是有分 32 位元跟 64 位元的呢??假如是的話，用 64 位元的 W7，那測試也是要用 64 位元的版本嗎??還是 32 位元的就能用了呢??



[Day_knight]

印象中memtest沒有分,您的系統若是x64就可以抓到全部的記憶體.
只有Prime95跟LinX好像有分..
