MSI H55M-ED55一片一樣能上DDR3-2400~內顯能抓出來超頻喔!!!

[Toppc]

MSI 搭載DR.MOS以及各種超頻功能於一身的H55M-ED55

採m-ATX小板設計 全黑化PCB搭配全固態電容以及DR.MOS
加上微星獨家OC-GENIE以及各項超頻利器..(這....真的是合板等級嗎 >< )

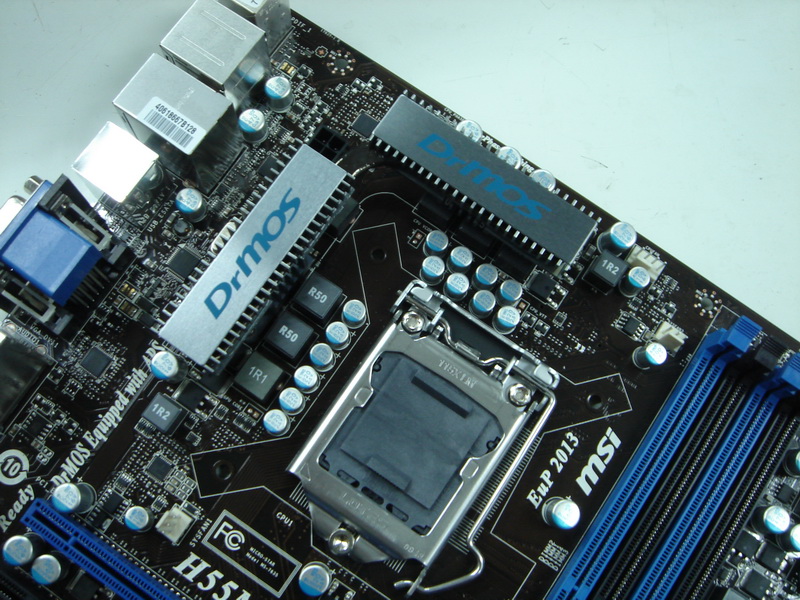

DR.MOS散熱片特寫.以及通過歐盟2013年省電規範.EuP2013

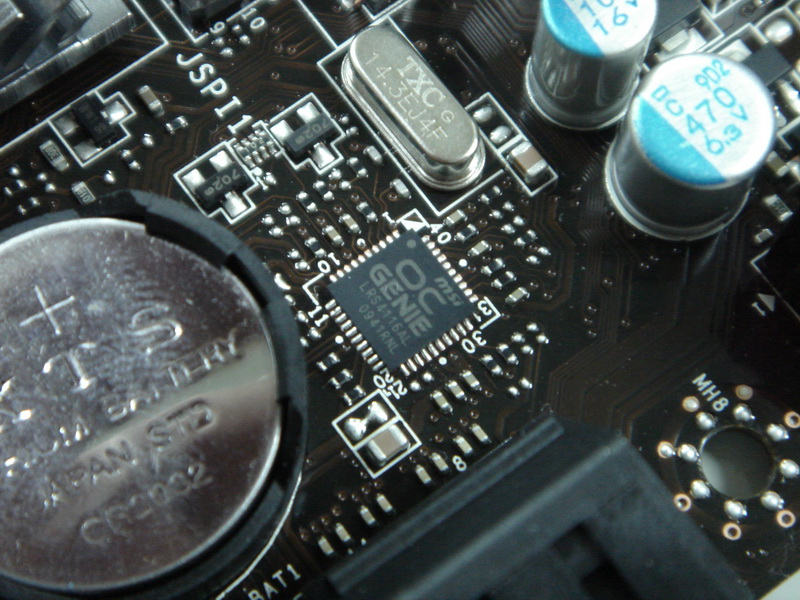

微星獨家OC-GENIE晶片組

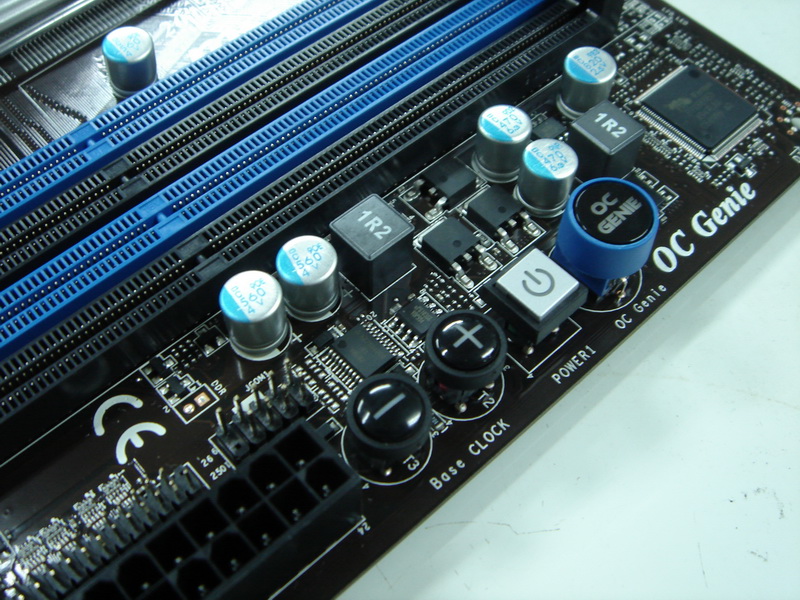

OC-GENIE 電源開關以及BASE CLOCK瞬間壓速按鈕!

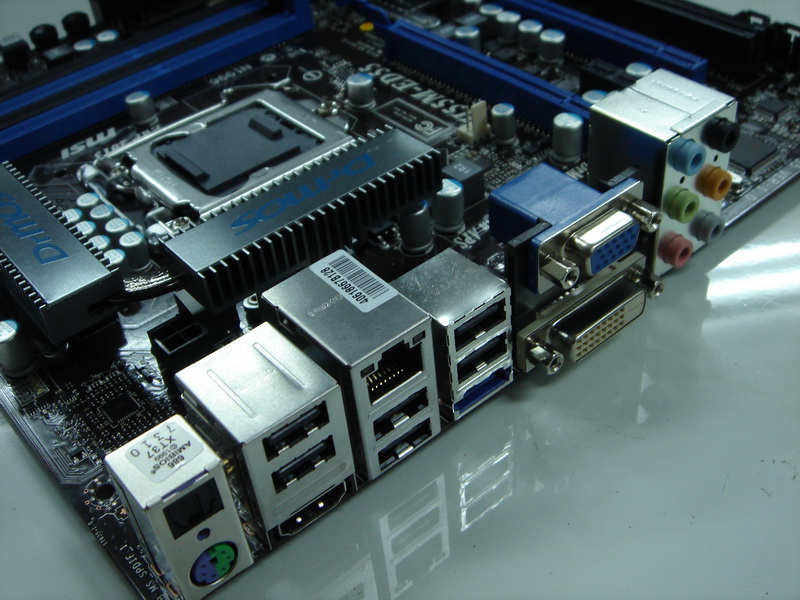

輸出端有鍵盤滑鼠兩用的PS/2介面,HDMI,DVI-D (不可轉成類比D-SUB),D-SUB,Gb級網路借面
7.1聲道輸出及光纖輸出!

BIOS選項部份比一般P55等多出了GPU超頻選項(需搭載內含顯卡處理功能之CPU才會出現)

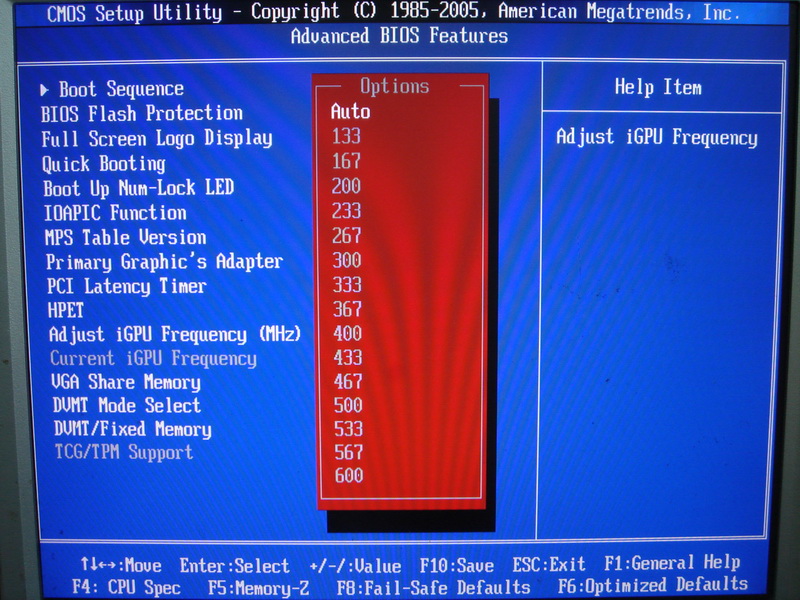

在ADVINCED BIOS FEATURES裡面就可以看到GPU頻率調整!
這邊是初階簡單小調的部份,主要是讓END USER易於看到選項

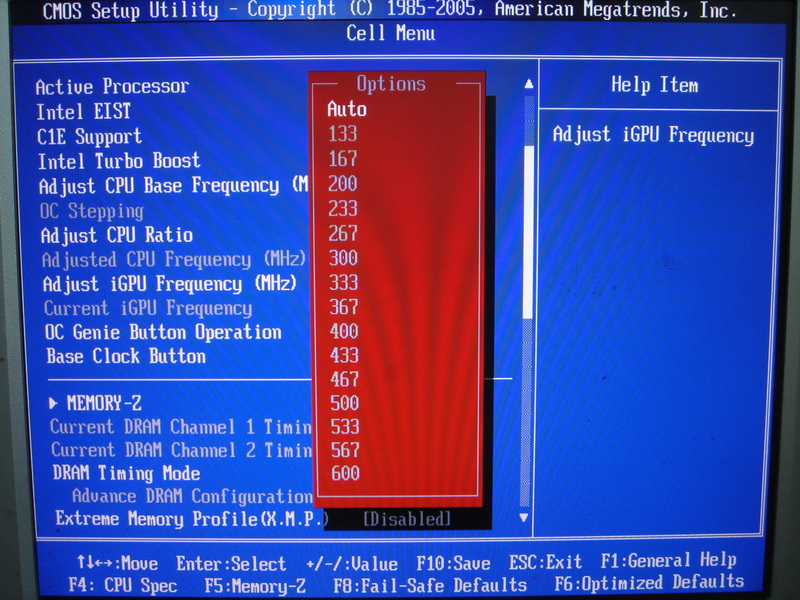

在超頻選項內(CELL MENU )也有一份,兩邊是同步的!

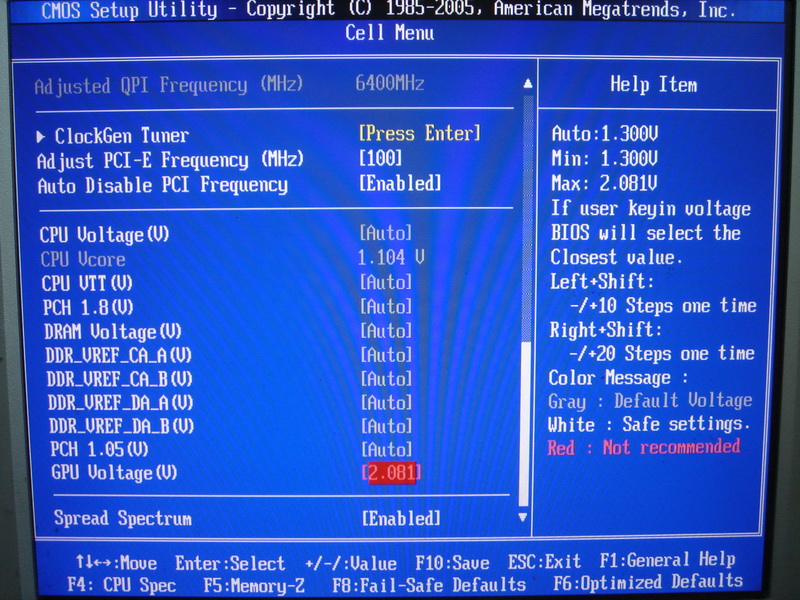

CELL MENU最下方還有GPU電壓可以獨立加壓!



[Toppc]

32NM的超頻部份
採用INTEL I5-670為主角
預設內顯為733MHz
不過一開始為避免內顯體質影響測試成積所以先隨便插張顯卡


測試平臺:
INTEL I5-670
MSI H55M-ED55
GSKILL DDR3-2400 PIS
N8600GT
HITACHI 80G
影隼1000瓦
HDT SD-1283

先上場的是32NM的200外頻直衝DDR3-2000 CL7-10-10
(CPU-Z第一個CL值會誤判)


SUPER PI 四匹馬同步過測

要改測MEMTEST時....硬碟不小心被我衣角拖到地上去..所以換一顆上場

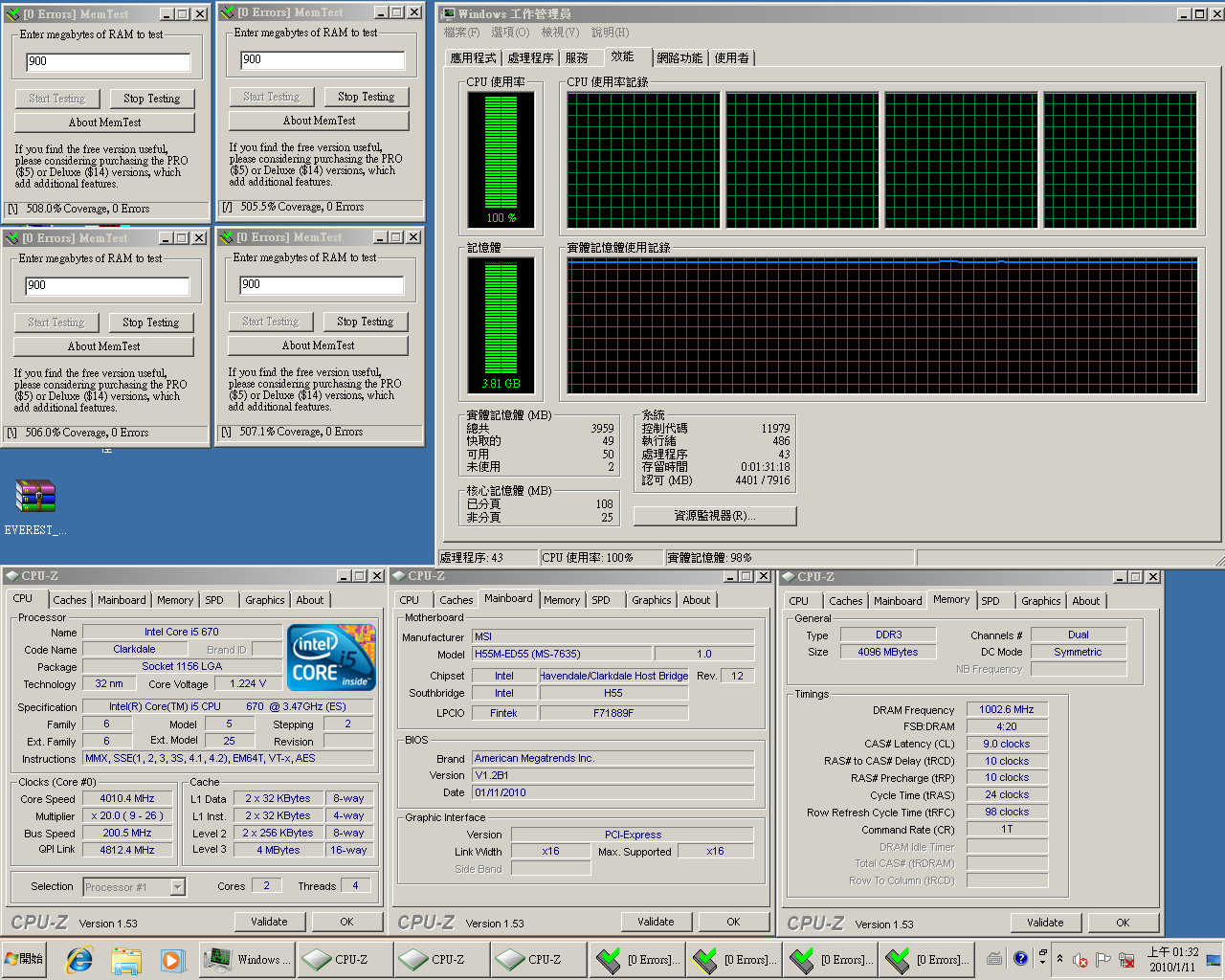

MEMTEST X4

200%

500% PASS



[Toppc]

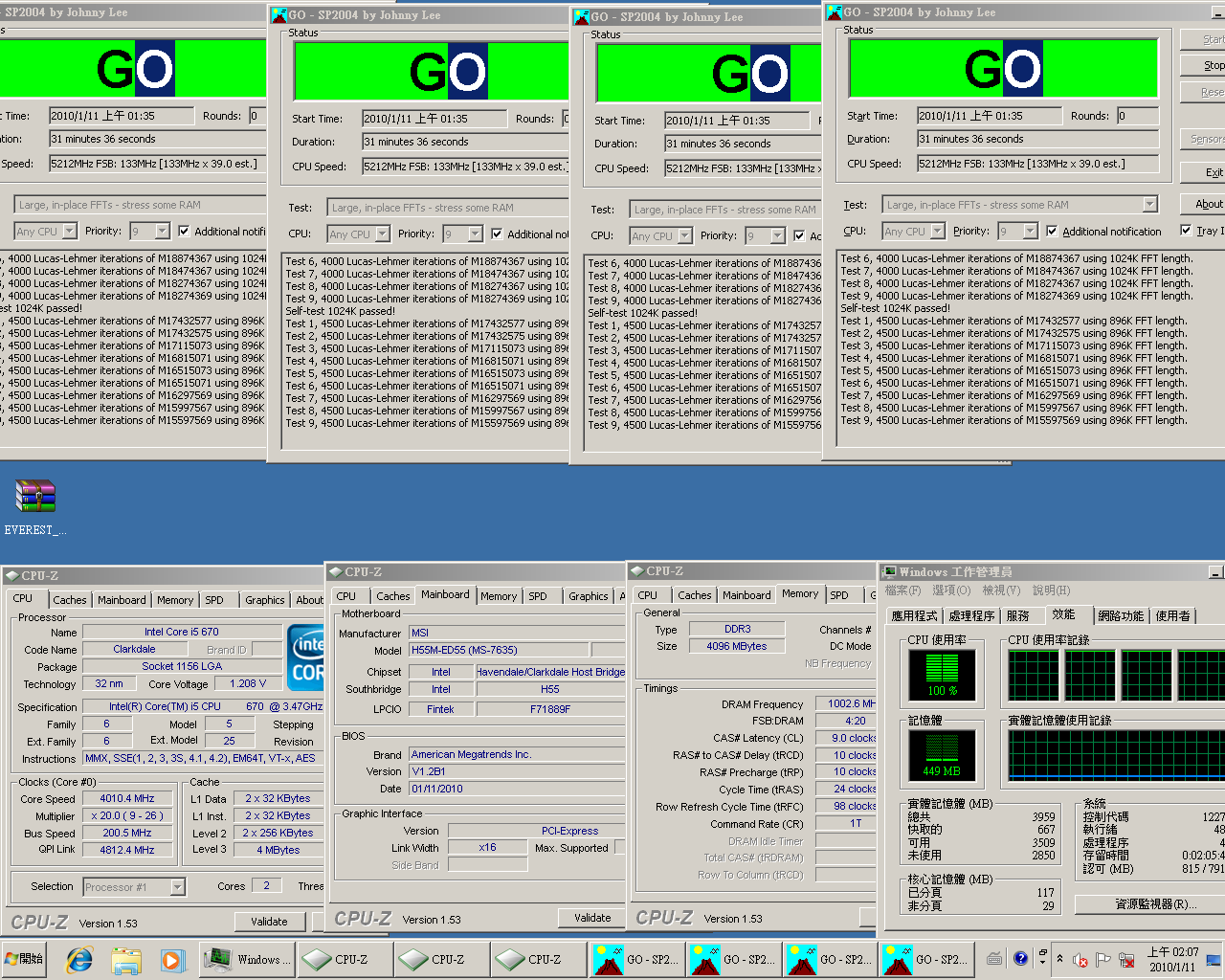

I5-670 小超一下4G 燒SP2004 X4

由於主機板BIOS限制.所以電壓無法像一般大板子亂衝 XD

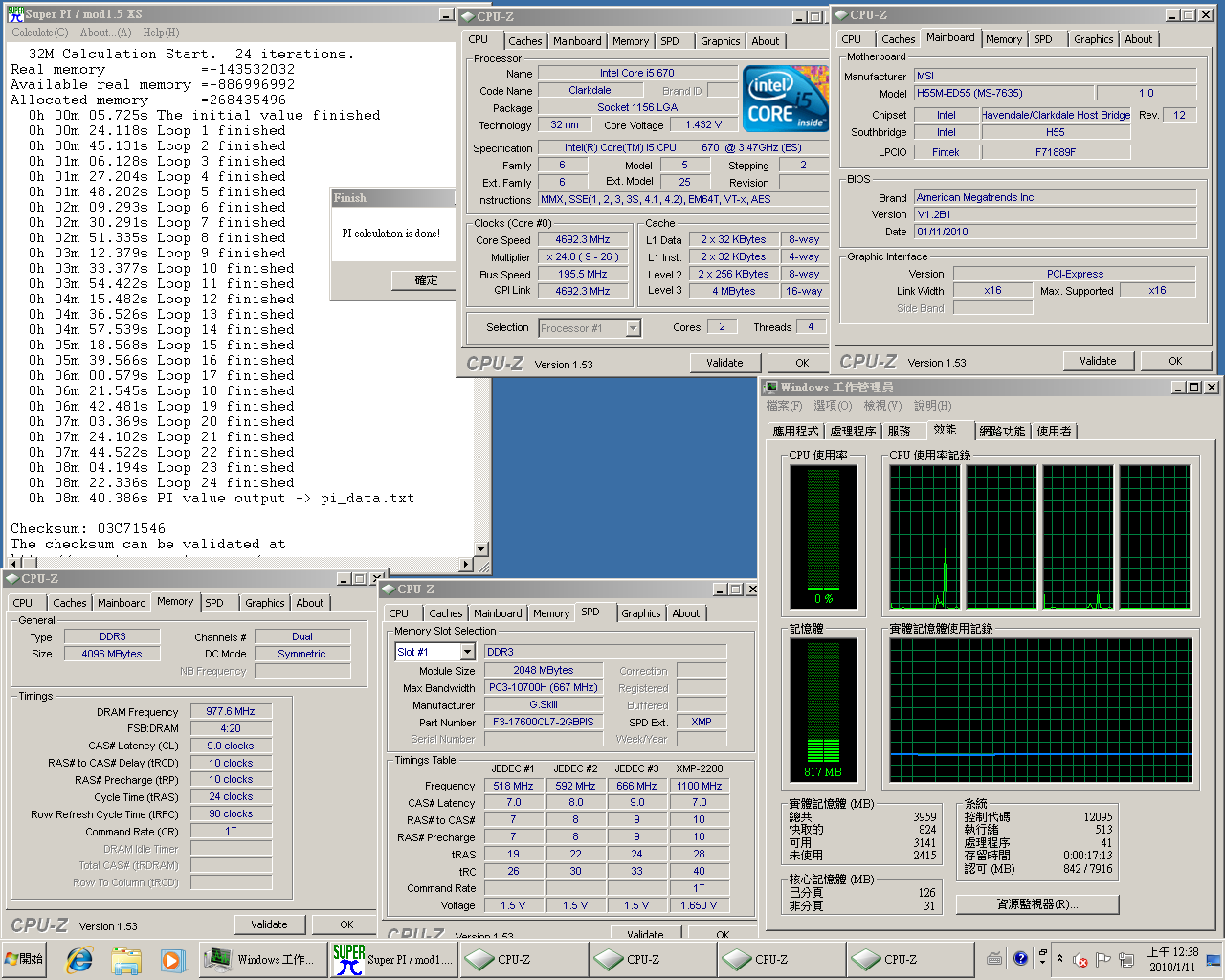

不過32NM衝到4.7G也勉強能接受啦... ;face0;

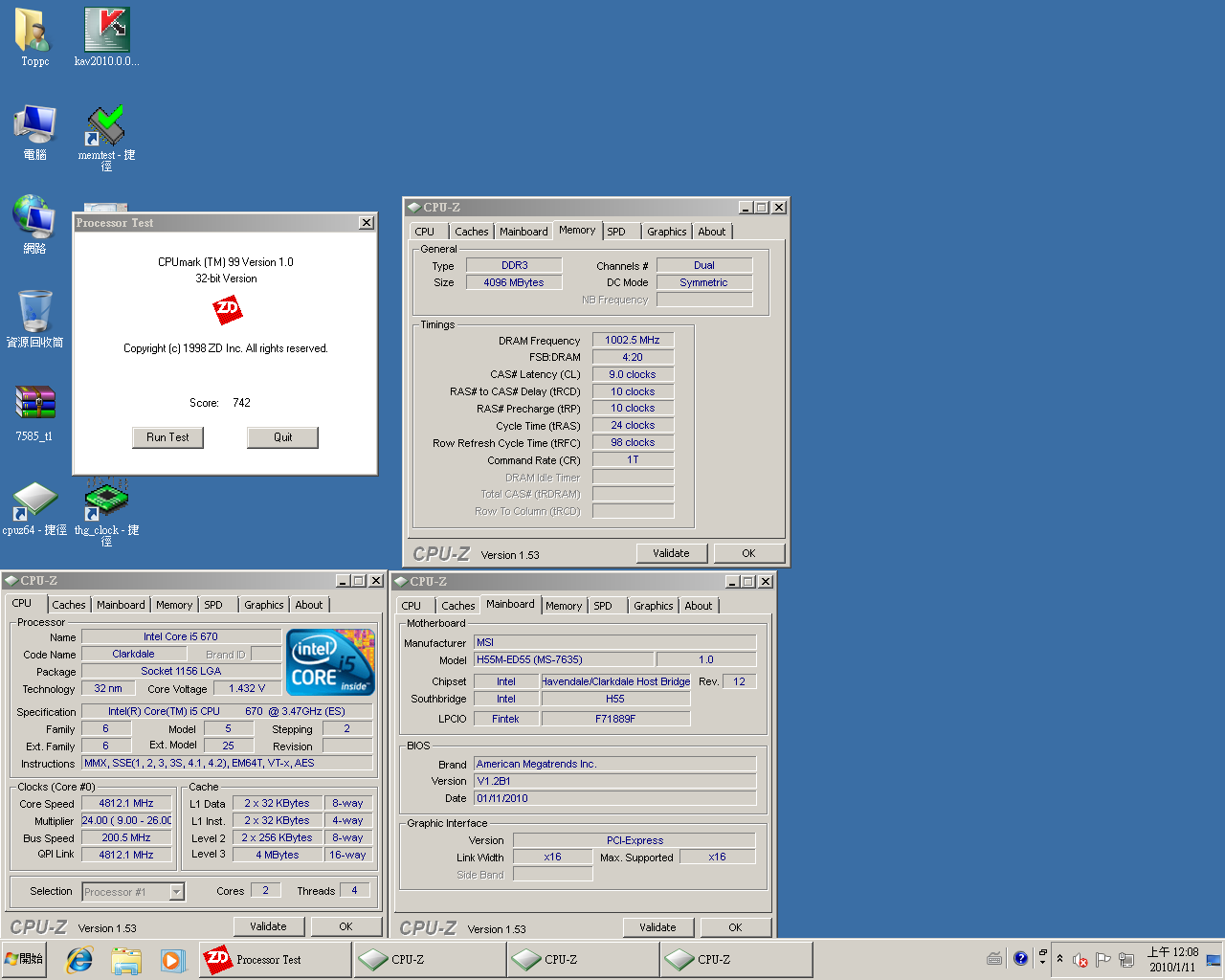

4.8G CPUMARK TEST



[超頻新手]

林董還沒睡啊??
這麼晚了還在拼
身子要顧阿~



[Toppc]

再來換個CPU看看~

先講一下CPU跟晶片組比較大差異的地方

PENTIUM-D G6950 含內顯 RAM除率僅4 所以200外頻時RAM僅1600
I3-530/540 含內顯 RAM除率忘了 @@
I3-660/661/670 含內顯 660及670為733MHz(內顯頻率) 661為900MHz (RAM最高除率為5 )

搭配H55含內顯線路才能啟用內顯功能,搭配P55晶片組一樣可以使用
只是無內顯功能!
同腳位的1156 CPU
I5-750
I7-860/870 (除了多HT以外..RAM除率可以到6 )
則是不包含內顯功能.所以不管搭配H55 還是P55都無法開啟內顯功能!

測試平臺:
INTEL I7-860
MSI H55M-ED55
GSKILL DDR3-2400 PIS
HITACHI 80G/SATA
MSI N8600GT
HDT SD-1283
影隼1000瓦

來看看RAM強度如何 ^^

DDR3-2400直接達成
不過今天有點晚了..先跑個100%確定能開機意思意思 ;em28;



[屠皇西蒙]

真是好屌~~
小板也可以超頻~
而且超頻幅度又那麼強~!
還雙pci-e~!
intel的內顯又可超~!
微星的實力真的是越來越強了



[ldas]

我也在期待
I7或是I5插在 H57 或是 H55上面的表現說



[s952613123]

32NM的超頻部份


要改測MEMTEST時....硬碟不小心被我衣角拖到地上去..所以換一顆上場

改用SSD XD 這樣除了柯博文 應該沒有人可以妨礙了;tongue;



[Toppc]

memtest X8 500%補上!



[Happypc]

這小板真是強又屌 !!! :lkl:

老哥又勾的我心癢癢 ! XD ;em44;
