隨著BTF主機板的討論度逐漸上升,越來越多廠商推出支援BTF背差系統的顯卡與機殼,而其核心主要就是簡化正面的線材數量,讓外觀看起來更加簡潔有力,而目前唯一無法將線材整合到後方的零件就是水冷散熱器,畢竟水冷主要架構就是需要依賴幫浦將水冷液進行一個循環的原理進行散熱,因此現階段的架構下很難像BTF主機板一樣將線材全部塞到背面;
而LIAN LI的想法也很特別,既然水管無法藏到背面,那我就盡可能的藏起來,最大幅度減少正面水冷的露出程度,因而誕生了這款新的水冷,也是這次要來開箱的:LIAN LI HydroShift LCD 360R WHITE。


=====開箱=====
這次LIAN LI HydroShift LCD 360系列水冷總共有3個款式,分別搭載不同的風扇,而台灣目前預計會上市搭載TL風扇與本次開箱的RGB風扇兩種版本,並且都有黑白兩色;
這次要來開箱的是RGB白色版本,外盒正面也直接放上了水冷安裝上自家雙艙機殼後的形象示意圖,右側有放上Unleash Power, Elevate Style的標語,下方有附上支援現階段最新的Intel LGA 1700和AMD AM5腳位,再下方有完整的型號字樣,另外雖然中間的形象圖有標示此包裝的水冷顏色,不過外盒左下角還是一樣有額外放上顏色標籤。


背面則直接放上多種語言的詳細規格表格可以參考,右側有放上內容物包含哪些物品,右下角有產品保固序號貼紙。


前面則是放上LIAN LI HydroShift LCD 360R WHITE另外一種視角的形象圖,另外也標註了水冷排的寬度尺寸以及簡單的冷頭螢幕規格。


側面則放上這次LIAN LI HydroShift LCD系列水冷搭載新的水泵方案與結構爆炸圖,能夠提供更好的散熱效果。


另一邊則一樣再次放上此水冷最特別的地方,透過將水冷管線進行位移與隱藏,來達到正面視覺最佳化的設計。


後方則是放上4個LCD螢幕的相關特色,由左至右分別是:
1.全面的硬件監控,包括CPU/GPU/RAM溫度、負載和功耗指標,並配備直觀的編輯工具以增強定制化
2.無縫捕捉你喜愛的內容,並使用屏幕錄製和截圖功能進行顯示
3.選擇多樣化的視覺效果,包括圓形、3D或主題動態效果,所有效果都包含動態模式
4.個性化顯示,創建獨特的視覺體驗,選項包括影片和圖像上傳、硬件傳感器、可定制文本覆蓋、時間指示器和水印等


打開包裝後,裡面的內容物包含:LIAN LI HydroShift LCD 360R WHITE散熱器本體、120 mm ARGB風扇*3、冷頭螺帽遮蓋*1、水冷管遮蓋*1、水冷管&線材固定夾*2(L*1、M*1)、Intel LGA 1700背板+螺絲組*1以及AMD AM5/AM4轉接支架+螺絲組*1。


=====配件=====
這次LIAN LI HydroShift LCD 360系列水冷全面不提供LGA 1200以前腳位的扣具,也算是象徵一個時代的結束,而目前看起來即將推出的LGA 1851與LGA 1700腳位的CPU大小相同,因此可以無痛使用,也算是萬幸的事情(? Intel的扣具主要就包含底座與螺柱,螺帽已經預先安裝在水冷上面。

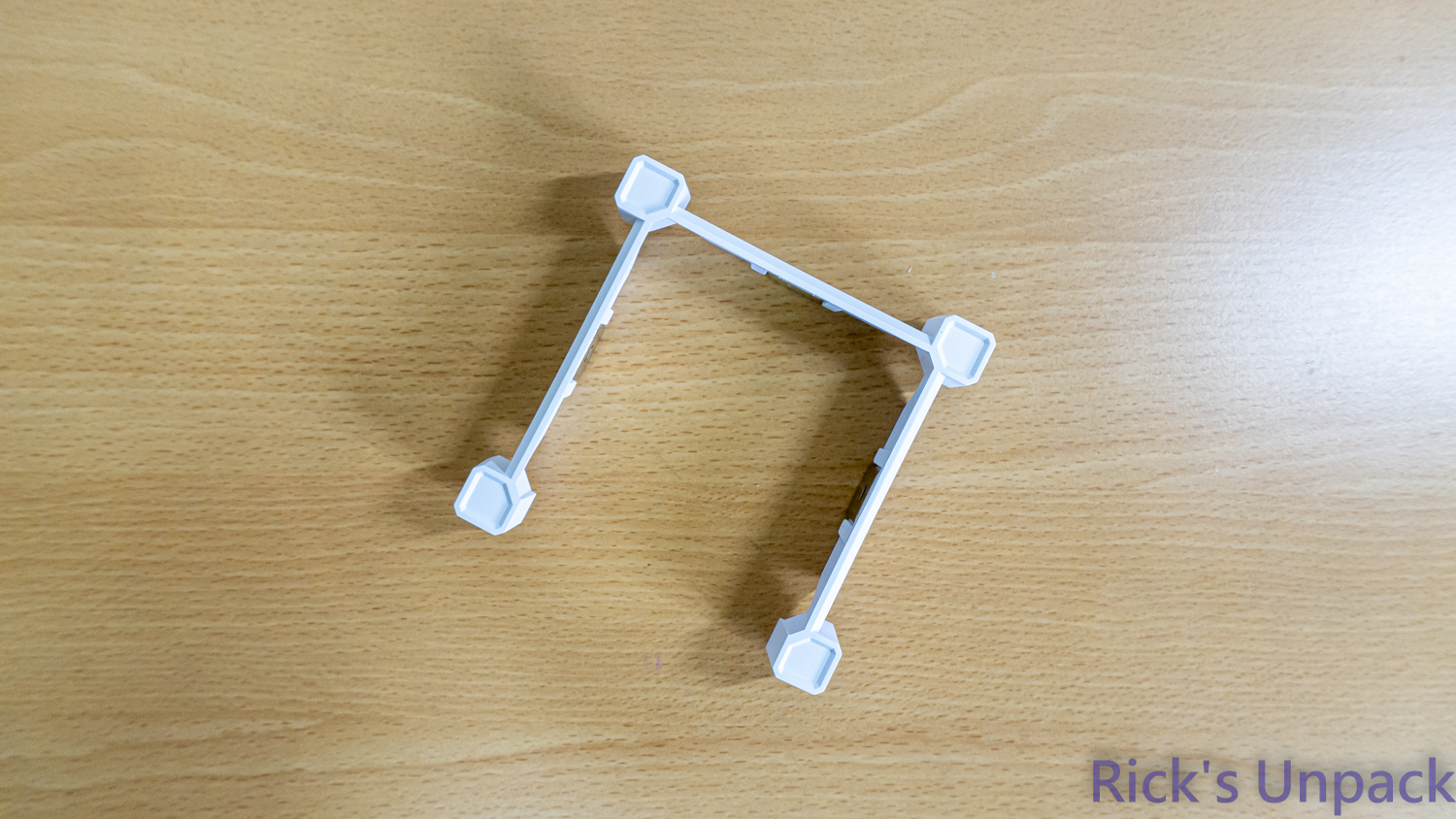

AMD平台本身已經包含底座,因此配件包裡面只提供底座;另外要特別注意的是,以往的兩大平台因為CPU長寬比例不同,大多數平台都需要額外更換冷頭上面的扣具,這次LIAN LI直接透過底座的結構上進行改善,僅需安裝底座,不須額外更換冷頭上的扣具,相當方便。


雖然LIAN LI HydroShift LCD 360系列水冷已經有先將水冷管走線做固定,不過為了將幫浦的水冷管線和其他相關線材整理得更好看,所以配件盒裡面也有額外附上一大一中的整線夾可以使用。


為了因應其特殊的水冷管走線方向,所以在水冷管與冷排的連接處結構較為複雜,需要一個遮蓋進行遮擋,考量到每位玩家安裝的方向與角度有所不同,LIAN LI一樣有額外提供一個反方向的遮蓋可以做使用,後面也都會再介紹如何改變水冷管的方向。


除了水冷管有遮蓋可以擋住以外,LIAN LI這次也額外提供了冷頭螺絲的遮蓋,可以再更進一步的美化正面的視覺感。


一樣考量到各個玩家安裝的機殼不同,如果是較小的機殼,需要額外一個金屬整線卡扣來整理,因此配件部分還有附上一個水冷管整線卡扣可以使用,安裝部分一樣後面會再說明。


由於風扇已經預先安裝在水冷上了,因此螺絲也只有提供要將水冷鎖在機殼上的短螺絲。


散熱膏部分沒有預先塗抹在冷頭上,玩家須自行塗抹,也有額外提供一個小工具可以更平整的將散熱膏塗抹在CPU表現。


=====LIAN LI HydroShift LCD 360R WHITE Fans=====
接下來就來依序介紹風扇與水冷本體各細節特色,本次開箱的LIAN LI HydroShift LCD 360R WHITE搭載的是120 mm的ARGB風扇,並且預先安裝在冷排上面,可減少安裝時間。


一樣先放上360R水冷搭載的ARGB風扇相關規格:
風扇軸承:FDB
風扇尺寸:124 x 120 x 25 mm
風扇轉速:300 – 2400 RPM
風扇風流:79.7 CFM(MAX)
風扇靜風壓:3.26 mm-H2O(MAX)
風扇噪音:30 dBA


風扇正面貼上LIAN LI的LOGO貼紙,扇葉總共有9片,為半透明設計,可最大化RGB燈效。


背面則是貼上風扇工作電壓、轉速以及RGB工作電壓電流…等資訊的貼紙,另外在扇框部分會發現有拉兩組線到兩端,稍後會說明其原因。


風扇正反兩面4個邊框也一樣有白色的減震橡膠墊,可大幅減少高轉速下的共震聲。


除了中間軸承處有RGB燈效以外,風扇兩邊側面邊緣處也都有設置RGB燈條,一樣有積木風扇那種串接的感覺。


前面有提到,風扇背框有拉兩組線到風扇兩側,主要原因就是此款ARGB風扇一樣有串接的設計,透過卡扣進行固定,並透過金手指來進行訊號的傳遞。


線材部分也因為串接風扇帶來的特性,僅需要接PWM轉速與ARGB燈效的線材各一條,並且LIAN LI也將風扇的線材藏在水冷管裡面,最大幅度的減少風扇的接線數量,非常優秀的設計,後面介紹水冷排也都會再提到。


=====LIAN LI HydroShift LCD 360R WHITE=====
接下來是LIAN LI HydroShift LCD 360R WHITE水冷本體,一樣先附上相關規格表給大家參考:
冷排尺寸:403 x 124.5 x 31 mm
冷排材質:鋁
冷排鰭片:單波
水冷管長度:475 mm


冷排本身總共有13道單波的散熱鰭片,並且顏色一樣也有白色化。


水冷管以及風扇其實在剛打開時都已經預先安裝好一個方向,如果你的安裝方式是與包裝盒上面的示意圖一樣的方向,那麼就可以直接安裝上去,非常方便;由於水冷是拉到側面做隱藏跟走線,所以冷排側面也有預先安裝兩個水冷管卡扣做固定,避免露出來。


至於另外一側則有放上一片印有LIAN LI字樣的名牌,表現有拉絲的處理,看起來更有質感;並且因為水冷管的走線方向為可更換式的設計,因此這塊LOGO名牌也是可拆式設計,只要將左右兩側的螺絲拆下來即可將名牌拆下來。


將L型遮蓋拆下來之後,就可以看到水冷管與風扇的線材都集中在一起,另外也因為要將兩根水管進行水平移動,所以在冷排與水管的轉接處給的空間相較於一般水冷來的更寬一些,因此在機殼選擇上,雖然機殼規格表裡面說可支援360 mm規格的水冷,不過長度上還是要稍微注意一下。


水冷管的方向轉換稍後在組裝展示章節中會再額外說明,這邊先繼續外觀的介紹;將水冷管固定用擋板拆除後,就可以發現因為LIAN LI HydroShift LCD 360R WHITE其特殊的水冷管走線設計,所以在冷排與水管的交接處是直接進行90度垂直的切換,並且一樣有額外包膜最大程度降低漏夜的風險;另外也可以發現,LIAN LI將風扇的PWM轉速線與ARGB線分別藏進了水冷管裡面,並將線材整合進幫浦裡面,最大程度的減少接線的數量。


雖然透過這樣的設計可減少水冷管在正面視覺上的占比,不過因為需要特殊的角度來進行走線,對於水冷的彎曲程度要求較高,因此這次LIAN LI也採用了伺服器等級的螺紋管,可承受更小角度的彎曲,並且耐用度也更高。


接下來就是水冷頭上的螢幕,一樣先附上規格:
冷頭尺寸:73.2 x 73.2 x 58.6 mm
水泵轉速:3200 RPM(MAX)
處理器接觸面材質:銅
螢幕尺寸:2.88吋
螢幕解析度:480x480
螢幕亮度:500 nits


冷頭4側牆壁一樣有白色烤漆處理,並且也有簡單的線條點綴。


冷頭扣具的螺絲也預先安裝在冷頭上,可直接進行安裝,另外前面有提到,LIAN LI將AMD平台的底座進行改良,可讓Intel和AMD平台共用同一個冷頭扣具,是一個非常方便的設計。


在冷頭與水冷管交接處一樣有轉軸機制,可針對不同安裝位置來進行水冷管的角度調整;另外也可以發現從冷排藏進去的風扇用線材也再次塞進去水冷頭裡面進行整合。


最後整合出來的線材只有USB 9-PIN、SATA供電線與PWM轉速控制線各一條,在接線難度上也大幅降低。


底部與處理器接觸面的材質與大部分的水冷相同為銅材質,並且有貼保護膜,在安裝前一定要先撕膜。


=====組裝展示=====
接下來就簡單展示一下如何更換水冷管的方向以及安裝在機殼裡面幾個要注意的地方;
將L型水管遮蓋拆下來之後,可以看到水冷管與冷排鰭片之間有用一個擋板做固定,避免水冷管與風扇衝突到,因此如果要進行水冷管方向的更換,也需要先將風扇拆下來,並將圖中藍色框框處的兩顆螺絲拆下來。


擋板拆下來以後,就可以進行水冷管的方向切換。


方向切換到另外一邊之後,重複上面的動作,將擋板鎖回去,並且將風扇歸位。


接著再將水冷管的固定卡扣鎖回去,就算完成水冷管的方向轉換了。


最後再把開箱配件時介紹到的另一個L型遮蓋卡上去即可完成。


如果是安裝在體型較緊湊的機殼,水冷管的走線較狹窄,也可以使用額外附贈的水冷管卡扣進行固定,可一定程度的減少水冷管線材走線長度跟占用的空間。


接著就安裝進機殼,這次搭配組裝的是之前開箱的LIAN LI O11 Dynamic EVO RGB WHITE,並且我是安裝在頂部;首先是CPU供電線部分,因為O11D EVO RGB本身支援280 mm寬度的水冷,所以基本上不會與供電線衝突到。


不過另外一個要注意的地方就是前端冷排與冷管並排的地方,寬度上會來到142 mm,距離主艙平台會很接近,因此在安裝時的角度需要稍微注意一下,才不會卡到。


水冷安裝好以後,就可以將前面開箱配件時提到的螺絲遮蓋來將冷頭4個角落的螺絲蓋住,讓正面視覺更有一致性、更乾淨。


水冷管部分也可以用上面提到的夾線器進行固定。


=====L-Connect 3=====
接下來就介紹一下LIAN LI針對自家水冷與風扇所推出的L-Connect 3軟體,這次更新到2.0.18版本之後,整個介面也有很多的改變;在系統資訊介面中,可以觀察CPU與顯卡的溫度、附載、電壓、功耗…等資訊、記憶體占用量、網路速度以及各硬碟的使用情況。


接著來到風扇與幫浦的設定介面,可以看到L-Connect 3有順利偵測到LIAN LI HydroShift LCD 360R WHITE水冷的資訊,這邊則可以設定風扇與幫浦的轉速曲線,除了原廠設定的Quiet、StdSP、HighSP、FullSP以及多個Custom自訂選項可以自行設定。


接著來到HydroShift LCD水冷的設定專區,第一個設定區域可以進行冷頭LCD螢幕的顯示設定,並且總共有兩頁不同的背景可以進行選擇,可玩性非常高;另外也可以調整螢幕的亮度。


除了背景圖案的更換,也可以進行畫面中文字的更換,可以選擇螢幕上顯示的硬體資訊要顯示哪些內容,以及每個顯示的秒數。


當然也可以設定文字的顏色或是要在螢幕九宮格的哪個位置、置中/右/左、以及陰影程度。


除了顯示硬體資訊,當然也可以單純的顯示目前的日期與時間,當然也可以進行與上面硬體資訊一樣的顏色與位置上的調整。


或是也可以顯示文字,可以自行打上想要顯示的文字。


最後就是可以設定是否要有類似浮水印的效果。


這邊也放上簡單的選擇其中一個設定介面後的顯示效果,整體設計風格滿有LIAN LI風格的,比較偏工業風。


接著來到風扇RGB燈效設定區,LIAN LI一樣有提供2頁的選項可以選擇,整體選擇性非常豐富,當然也可以進行速度和亮度的調整。


最後設定區則可以查看L-Connect 3以及水冷…等相關零組件的版本資訊。


=====溫度 & 噪音測試=====
接下來就進行水冷的溫度散熱測試,由於這次是安裝在之前開箱的LIAN LI O11 Dynamic EVO RGB WHITE機殼裡面,數值會更接近實際狀況,一樣先放上本次測試機台配置:
CPU:Intel Core i7-12700K
MB:TUF GAMING Z790-PRO WIFI
RAM:G.SKILL Trident Z5 RGB DDR5 16Gx2 6400MHz WHITE
AIO:LIAN LI HydroShift LCD 360R WHITE
GPU:ROG-STRIX-RTX3080-O10G-WHITE
SSD:Kingston FURY Renegade 1TB + T-FORCE G70 PRO 1TB
POWER:CORSAIR RM850 WHITE + Bear Mod小熊傘兵繩模組線
CASE:LIAN LI O11 Dynamic EVO RGB WHITE
FANS:LIAN LI UNI FAN TL LCD 120 WHITE Reverse * 6 + LIAN LI UNI FAN TL LCD 120 WHITE * 1
作業系統:WINDOWS 11 23H2
BIOS VERSION:1656
本次測試同樣開啟華碩自家AI超頻功能,環境則設定在27度的冷氣房內。


一樣先附上CPU-Z的數據驗明正身;並且在待機下i7-12700K的平均功耗為34.8 w,平均溫度37度。



首先是AIDA64的CPU,單燒10分鐘之後,i7-12700K的PACKAGE平均功耗118.3 w,平均溫度60度。


接下來是AIDA64單燒FPU,i7-12700K的PACKAGE平均功耗194.4 w,平均溫度則攀升到81度。


在OCCT的電源測試中,i7-12700K PACKAGE平均功耗215.6 w,平均溫度87度。


在CINEBENCH R23的多核測試中,i7-12700K獲得21968分,PACKAGE平均功耗184.1 w,平均溫度79度。


在CINEBENCH 2024中,i7-12700K獲得1237分,PACKAGE平均功耗168.4 w,平均溫度74度。


噪音部分,本次測試環境底噪為48dB;如果將LIAN LI HydroShift LCD 360R WHITE水冷的風扇調到1500 RPM,以此來模擬日常遊玩遊戲的狀況,噪音會小幅提升到59 dB;如果將所有風扇都調整到1500 RPM,雖然測試結果數字有點高,但其實與底噪相比,也僅僅提升17 dB,表現相當優秀,只有很輕微的運轉聲,如果是裝在機殼內部,聲音不會到很大聲。


=====總結=====

以上就是LIAN LI HydroShift LCD 360R WHITE的開箱與測試拉~~
過往一體式水冷在水冷管的布局上都會跨越記憶體,對於視覺上確實有點突兀,而LIAN LI新推出的這款HydroShift LCD系列水冷藉由其特殊的走線設計來避開水冷管跨越記憶體的狀況,在正面觀賞性上確實達到很不錯的效果,如果真的搭配BTF主機板,我相信絕對有更顯著的效果;
除了像這次安裝在機殼頂部之外,如果是使用O11 Vision的玩家也可以裝在側面,詳細更多關於HydroShift LCD的安裝兼容性與可搭配的機殼都可以到LIAN LI的官網進行查看;
在風扇設計上,雖然360R是HydroShift LCD系列水冷中最初階的,不過LIAN LI依舊提供了串接式的風扇,在拆裝上確實也會方便很多;另外就是將風扇的轉速與RGB線材都藏進水冷管裡面,並且跟幫浦的線材進行整合,只需要接3條線即可使用,整體設計真的都是對於PC DIY更加友善;
在性能上,因為目前手邊沒有新的i9或R9可以測試,不過從這次12700K測試結果來看,確實可以感覺到這組新水泵方案有很大的潛力,另外在保固部分,也提供了6年的保固;
目前台灣也有上市搭載TL系列風扇的版本可以選擇,在散熱性能上與前一代的GA II系列水冷相比都有更好的表現,如果是正在使用雙艙式機殼的玩家,如果有預算,那麼這組LIAN LI HydroShift LCD系列水冷是值得納入考量的選項之一。(找時間會再將手邊的TL 120風扇裝上去變成夾漢堡,裝上去之後會再補圖)
