JM363, Silicon Image 3132, Marvell 88SE6145 常見eSATA擴充控制晶片大對決

[Day_knight]

雖然這些產品都是在市面上看得到,但好像沒見人比較過,就在此貼文,若有不對可能麻煩板主幫
移或刪了.

話說,先前在DIY提出關於Marvell 88SE6145的神奇效能後,就狂蒐市面上,不管於實體或網購上可見的就是JM363或Sil3132晶片.於是自己掏腰包買來試,只為了希望除了USB外,自己的
3.5"或 2.5" SATA II HD搭配eSATA確可上到SATA2規格.

1. 明恆伽利略 JM363 eSATA II+IDE Combo卡 (with 最新版1.06.70 BIOS)
2. 網購 SIL3132 eSATA卡
3. Marvell 88SE6145 晶片,常見於ASUS P5WDG2-WS, P5W64, P5K WS PRO及 P5E
WS PRO (分別以 v1.2.0.46 及 v1.2.0.51版 Driver測試)


測試環境

M/B: P5E WS PRO BIOS Rev.0506
CPU: C2D E6600 oc. 3.6G
HD: Seagate 7200.10 梭魚10代 250G, 拔掉Jump,強制它跑SATA 3.0G的速度.
外接盒:ICY DOCK MB559US-1S-B eSATA II外接盒 (自己測過跑任何eSATA都可以上到 SATA2 3.0G的外接盒)
OS:WinXP PRO SP2 TW
Drivers: JMicron 36x v1.17.31, ASUS drivers for Marvell v1.20.46, Intel Drivers for Marvell v1.20.51
測試軟體及實例: HD Tune v2.54, HD-Tach v3.0.4.0 兩套軟體; 1.01G的資料夾(內有大小不一的散亂檔案),及單一ISO檔 2.43G



軟體測試結果

1-1. JM363 HD Tune

1-2. JM363 HD-Tach Quick

1-3. JM363 HD-Tach Long

2-1. SIL3132 HD Tune

2-2. SIL3132 HD-Tach Quick

2-3. SIL3132 HD-Tach Long

3-1. Marvell 88SE6145 with driver v1.2.0.46 HD Tune

3-2. Marvell 88SE6145 with driver v1.2.0.46 HD-Tach Quick

3.3. Marvell 88SE6145 with driver v1.2.0.46 HD-Tach Long

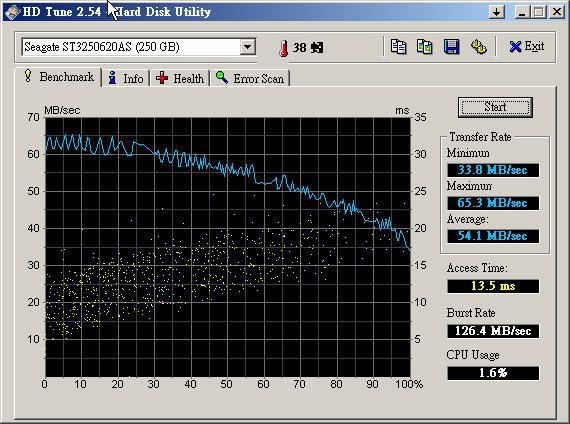

4-1. Marvell 88SE6145 with driver v1.2.0.51 HD Tune

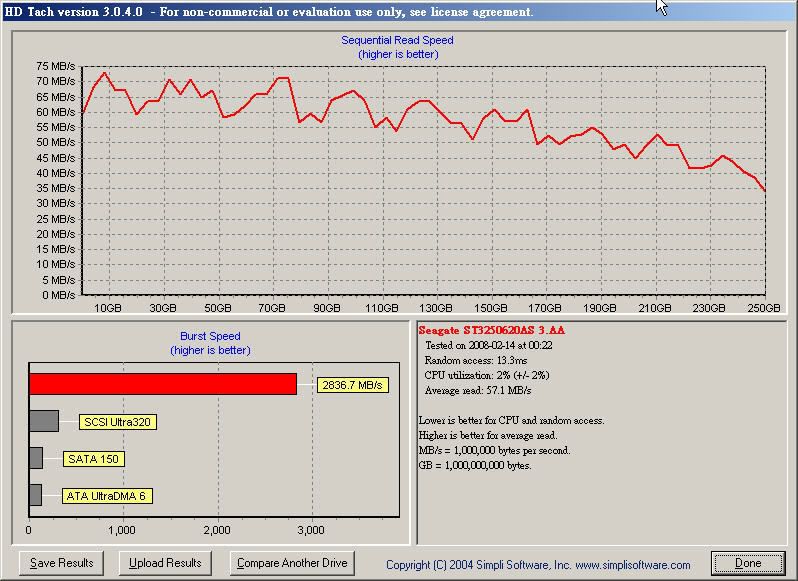

4-2. Marvell 88SE6145 with driver v1.2.0.51 HD-Tach Quick

4-3. Marvell 88SE6145 with driver v1.2.0.51 HD-Tach Long

5.Copy 1.01G及 2.43G ISO檔實際耗費時間比較表



[Day_knight]

測試感想:

雖然這三種晶片都說支援SATAII 3.0G的規格,且大家都說SIL3132較穩定,但實測起來感覺
好像不怎樣好.

1. 首先不知是因為卡沒作BIOS還是怎樣的,當以 eSATA和其它周邊相連時,連SATA1的規格只
能算勉強及格,但官網顯示是SATA 2的規格,誰能告訴我到底怎麼回事??期望愈大失望愈多

2. JM363雖然普及,但和自己另顆2.5" JM20336外接盒相連, HD Tune起伏太大.且很奇怪的
的是廠商出廠的BIOS Rev.0.97 抓ICY Dock的周邊很快,傳輸效能卻不太好;更新到
JMicron的最新版BIOS傳輸效能正常了,卻抓ICY Dock很慢,第一次接上去要偵測很久才會
看到磁碟機圖像.

3.Marvell 88SE614 Driver版本影響效能差很多,舊版慢到不行,新版卻很快.雖然它是PHY,且
在Marvell官網未提供Driver,但同樣是M/B Third Party chip, Intel M/B 可以附最新版本,
ASUS當消費者是笨蛋,拿舊的來矇混~~~這點要大加躂伐了...



[smernes]

問個沒程度的問題
既然走eSata，如果硬碟保護不是問題，為何不直接接到硬碟，而要額外透過外接盒的晶片？
外接盒也要額外接電源，如果無法以USB供電沒有比較方便
實在不知道為何需要eSata介面的外接盒，除了具保護作用外


分享個額外的經驗，之前入手一款外接盒
eSata+USB2.0介面，銀色，外面寫著SmartDrive的字樣，晶片是Sunplus
不過測試後發現外接盒有問題（我很希望是個案，但沒時間再換一個測試，所以不得而知）
我遇到的情況是，外接盒只有USB可以用，速度很猛，但是傳輸大量資料會中斷
eSata根本無法使用（主機板是DFI 975X/G，直接接硬碟就沒問題）
不知道是不是晶片組相衝？還是在eSata下用USB供電是不可能的（具廠商說行得通）？
反正問題一堆，所以後來還是恢復直接eSata->硬碟最單純
供電隨便找個2A變壓器就可以了



[Day_knight]

1.我也很想買2.5"有像3.5"外接盒直接接的盒子,不須轉換晶片,但~~~買不到:lkl:
2.我也試過SmartDrive SPIF215A的晶片,很慘的是我去買變壓器或是市售的
USB to AC轉換器~~不能當eSATA用,只能當USB外接碟用, TT也有出一款Max4
的同款2.5" Combo外接盒同樣的Sunplus 215A晶片,想說原廠的變壓器總可以了吧
~~答案還是不行~~~;face12; :PPP:

所以幾乎可以確定Sunplus 215A用在3.5" HD外接盒可以作eSATA 3.0Gb/s和主機傳輸,但
是若用在2.5" HD combo外接盒,台灣市面上賣的大多數只能當USB用~~~
以上為個人買了快10組2.5" USB+eSATA外接盒實測的慘痛經驗.;oq;

問個沒程度的問題
既然走eSata，如果硬碟保護不是問題，為何不直接接到硬碟，而要額外透過外接盒的晶片？
外接盒也要額外接電源，如果無法以USB供電沒有比較方便
實在不知道為何需要eSata介面的外接盒，除了具保護作用外


分享個額外的經驗，之前入手一款外接盒
eSata+USB2.0介面，銀色，外面寫著SmartDrive的字樣，晶片是Sunplus
不過測試後發現外接盒有問題（我很希望是個案，但沒時間再換一個測試，所以不得而知）
我遇到的情況是，外接盒只有USB可以用，速...



[smernes]

上文略

以上為個人買了快10組2.5" USB+eSATA外接盒實測的慘痛經驗.
^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^

感謝Day_knight的壯烈犧牲與結論，對你深深一鞠躬
查找錯誤也是很辛苦的d=.=b



[lmam]

測試感想:

雖然這三種晶片都說支援SATAII 3.0G的規格,且大家都說SIL3132較穩定,但實測起來感覺
好像不怎樣好.

1. 首先不知是因為卡沒作BIOS還是怎樣的,當以 eSATA和其它周邊相連時,連SATA1的規格只
能算勉強及格,但官網顯示是SATA 2的規格,誰能告訴我到底怎麼回事??期望愈大失望愈多

2. JM363雖然普及,但和自己另顆2.5" JM20336外接盒相連, HD Tune起伏太大.且很奇怪的
的是廠商出...

這個問題我也搞了很久
不是藍底白字
要不然就是無法進入XP重開機
還是用alcohol時會燒錄失敗
結果用INTEL網站上放出的DRIVER...
一切都沒問題
可見asus...MSI這些廠商並沒有針對這些問題去解決
只是要user用微軟內建的driver去跑.....
真是夠了!!
