Intel X58中的王者之王, EVGA 4way SLI Classified

[狂少]

今天要介紹的這塊主機板是EVGA所推出的E762-4way SLI Classified，也就是當前名副其實的Intel X58 中的皇板，光從擴充卡介面就能看出其霸氣！7個PCI-E界面，而且支援4-Way SLI，看下去就知道，我們不必多說，先上官方規格。

Performance
Based on Intel X58/ICH10R chipset
Supports Intel Core i7 Processors
(Newer bata bios support Intel I9 32nm GulfTown and Westmere)

Memory
6 x 240-pin DIMM sockets
Triple Channel DDR3
Maximum of 24GB of DDR3 1600MHz+

Expansion Slot
7 x PCIe x16/x8
0 x 32-bit PCI, support for PCI

Storage I/O
1 x UltraDMA133
9 x Serial ATA 300MB/sec with support for RAID 0, RAID1, RAID 0+1, RAID5, JBOD

Integrated Peripherals
8 Channel High Definition
2 x 10/100/1000

Multi I/O
1 x PS2 Keyboard
12 x USB2.0 ports (8 external + 4 internal headers)
Audio connector (Line-in, Line-out, MIC)
FireWire 1394A (1 external, 1 header)

Form Factor
XL-ATX Form Factor
Length: 13.58in - 345mm
Width: 10.375in x 263.5mm
所以這片板子是比原來的Classified還要更寬

我們先看一下板子及各部份圖片:

1.彩盒:

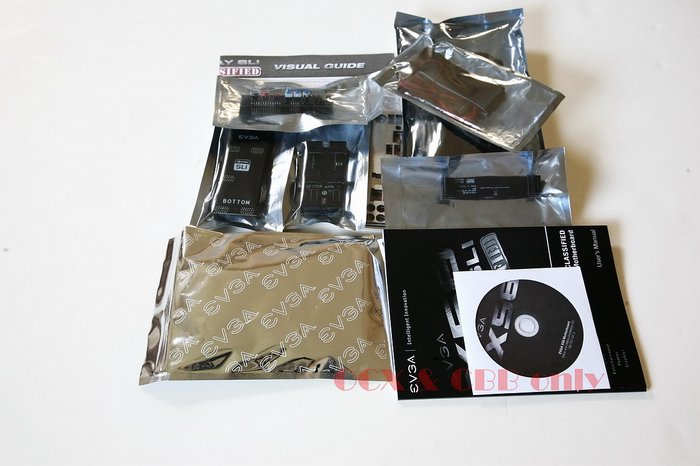

2.各配件:

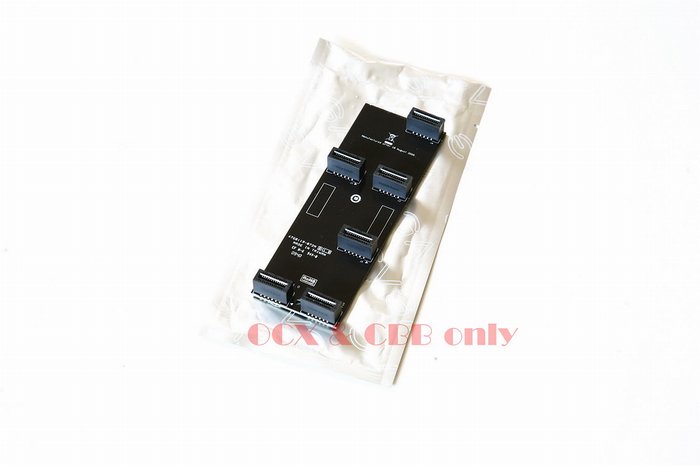

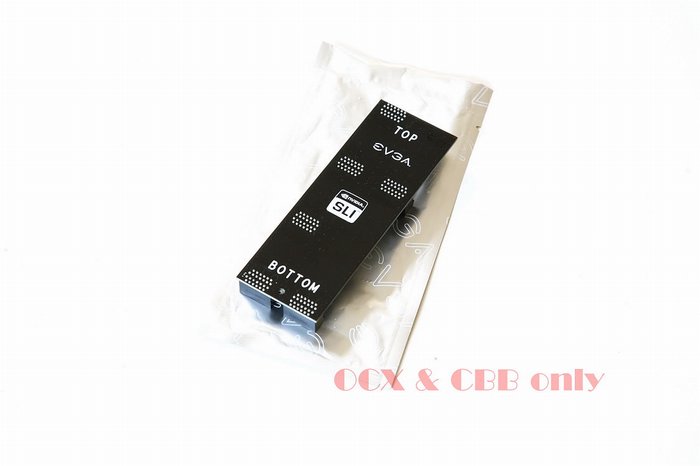

3.看過4 way SLI的橋接器嗎?

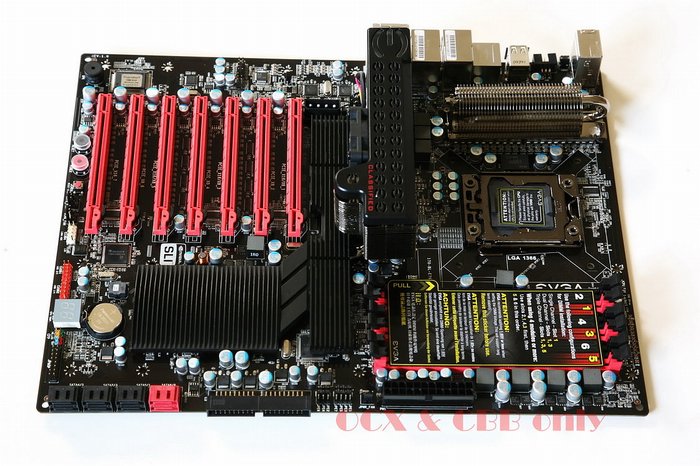

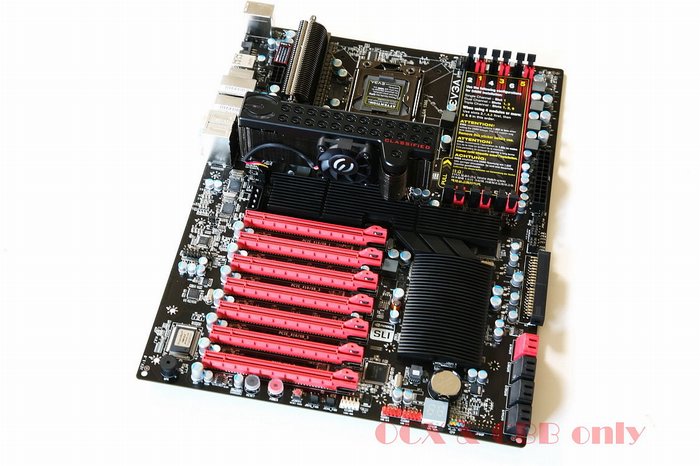

4.主機板全貌:

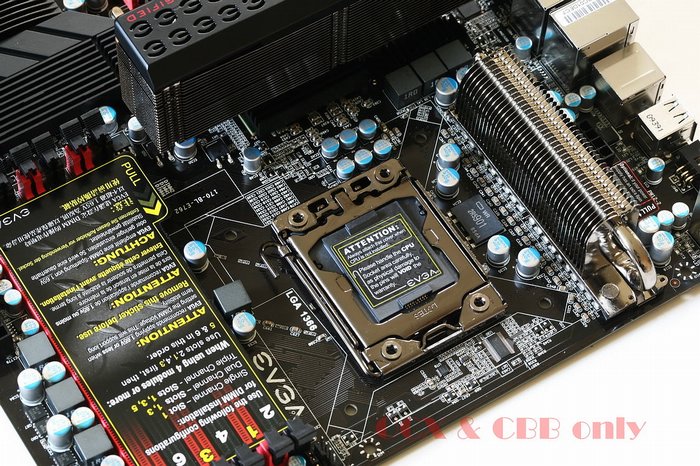

CPU socket 1366附近..因為板子面積拉寬,所以cpu附近就有更大的區域了

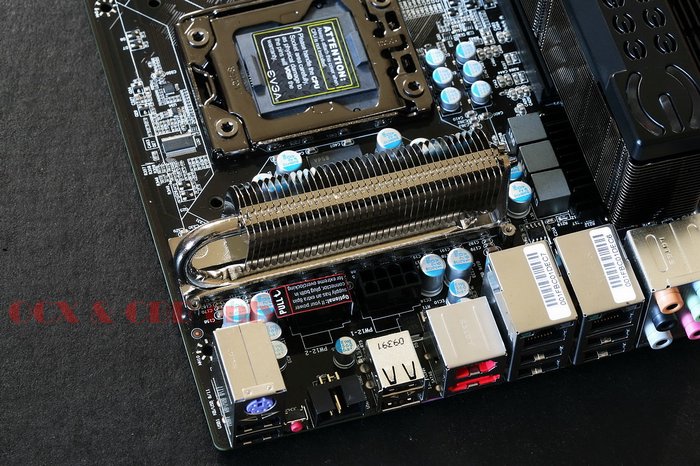

5.I/O及雙8pin電源 eps 12v

6. Memory 區域:

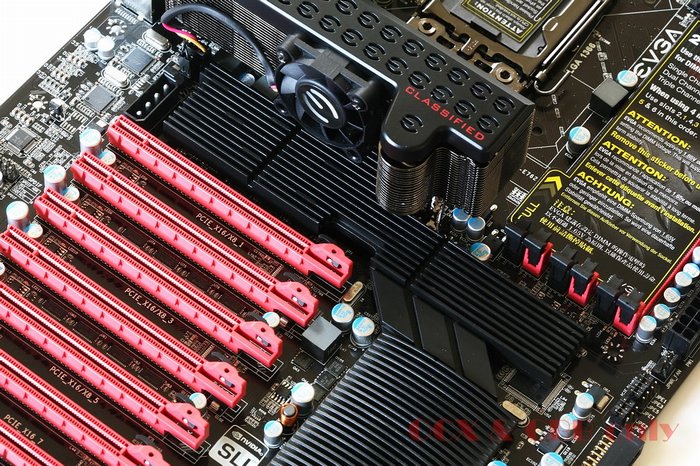

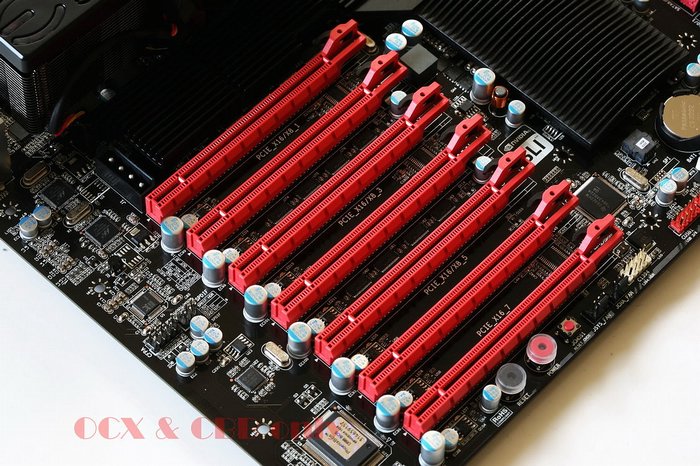

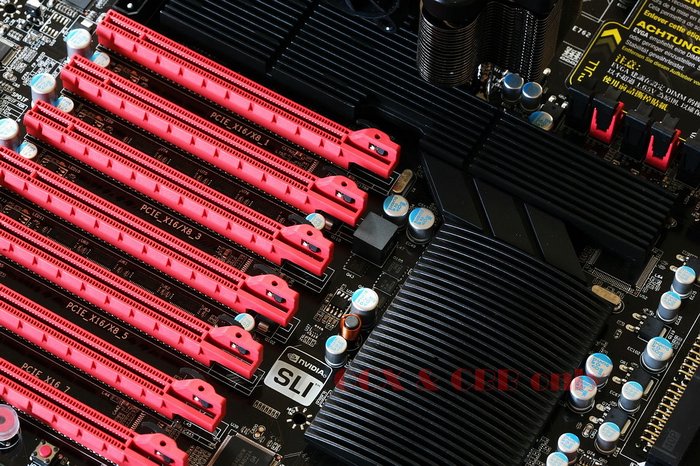

7.IOH及7x pcie slots, 1,3,5,7都是16x
IOH散熱有加個40mmx40mm風扇

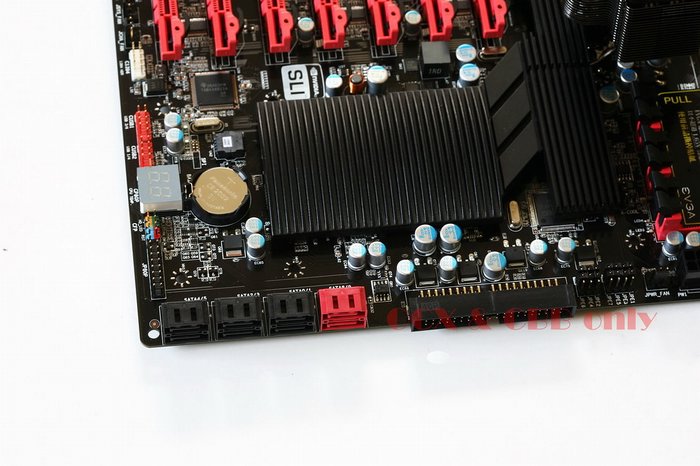

南橋ICH..

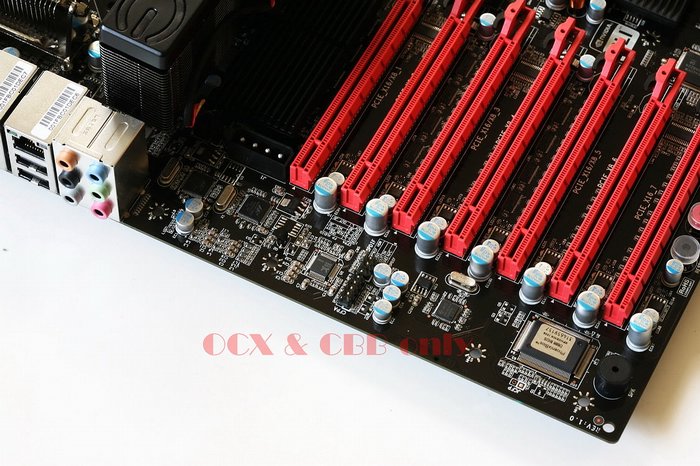

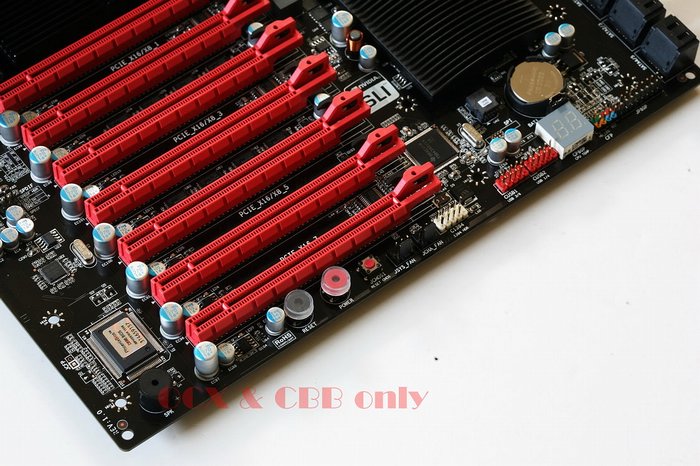

其他PCIE部份

進入bios及測試:

參照之前x58 vs p55:
http://forum.coolaler.com/showthread.php?t=221442

測試環境:
Intel i7-920 3916a217
Power supply: PC P&C 1200w Turbo Cool
HD: Seagate 7200.11 320g sata II
Memory: Avantium Leopard II Elpida Hyper 2000 7-8-7 , 2gx3 triple channel
Coolers: Thermalright Ultra 120e
VGA: Evga NV 250GTS
OS: Windows 7 64bit



測試軟體與通過之條件:

Hyper pi , 8x1m, 8m,32m
Cinnebench R10
FutureMark 3d06 CPU test
3d vantage cpu test不開物理加速
Memtest x8 至少90~95%的memory 使用量, CPU 100%,測試至少pass 300%
Everest 頻寬

工具軟體:
Cpu Tweaker 1.3b1,用來顯示及校條memory和CPU , IMC參數
CPUZ
Evga Eleet 1.06.3

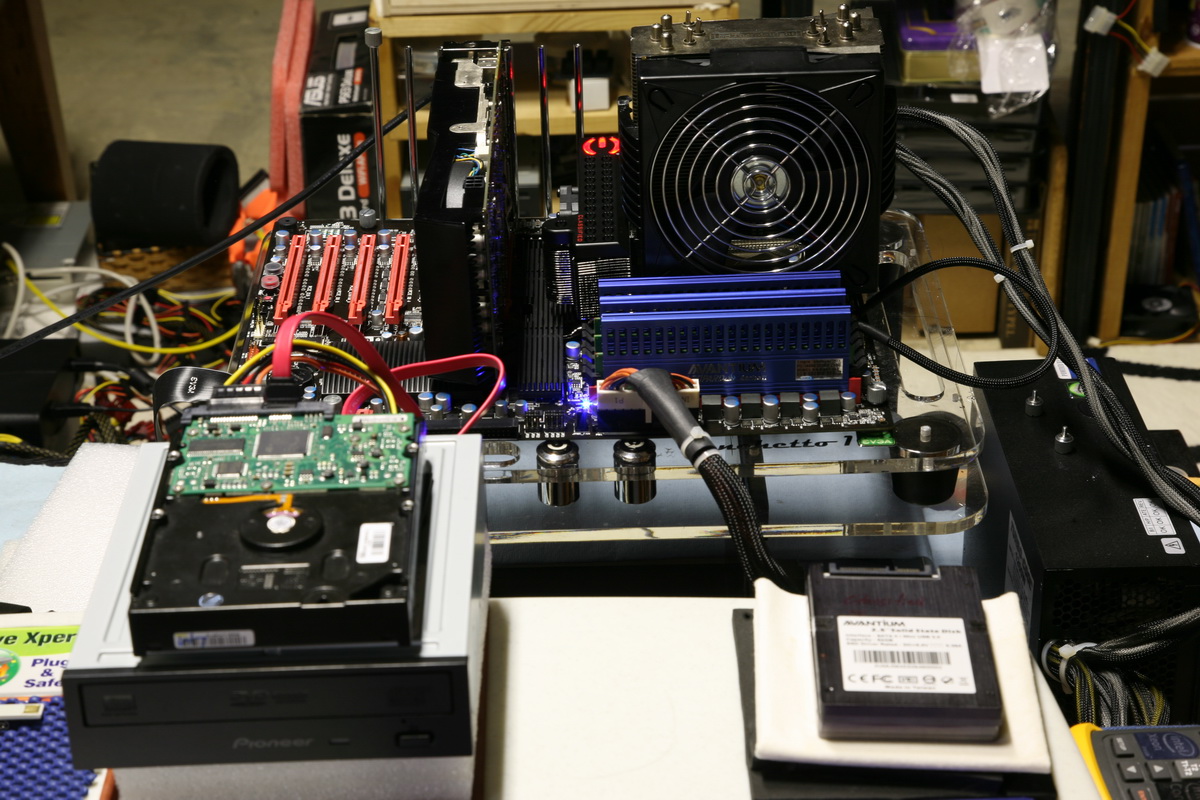

先看測試環境

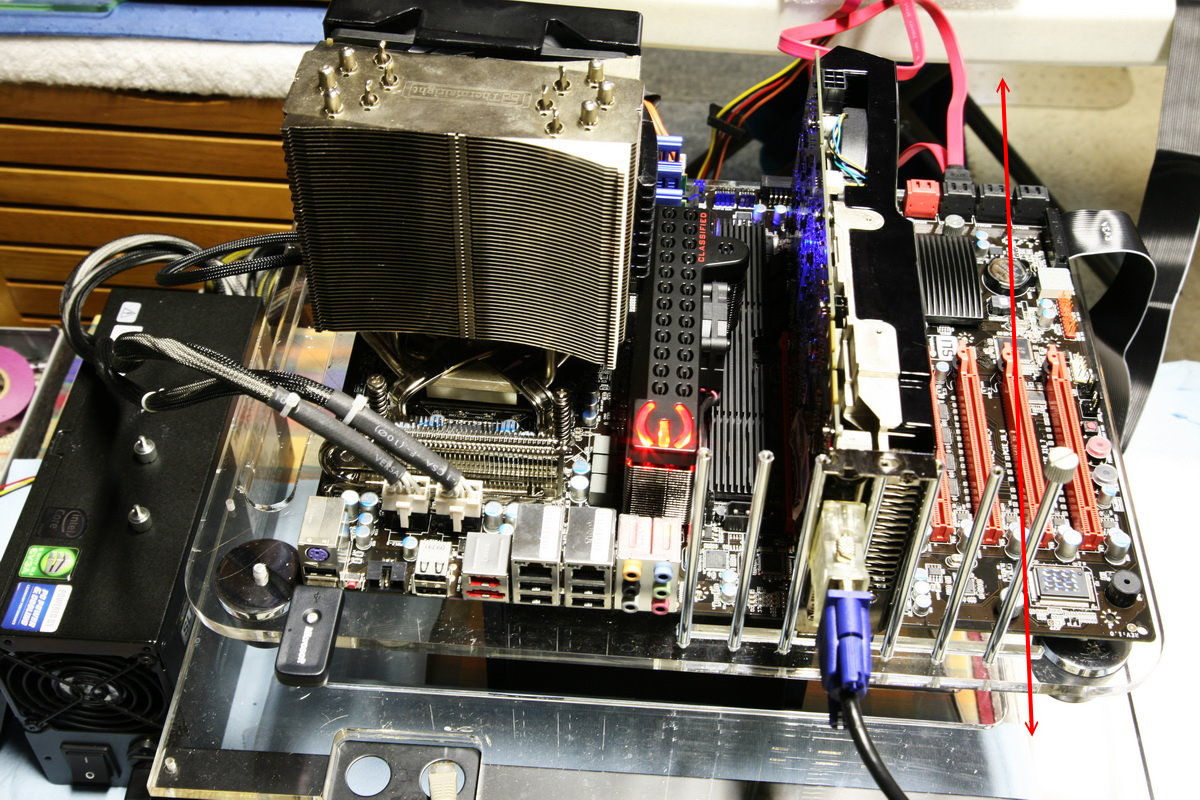

上機:

正面:

背面:
請看圖中板子與測架的對應長度
線畫過的就是比一般主機板還多出的長度

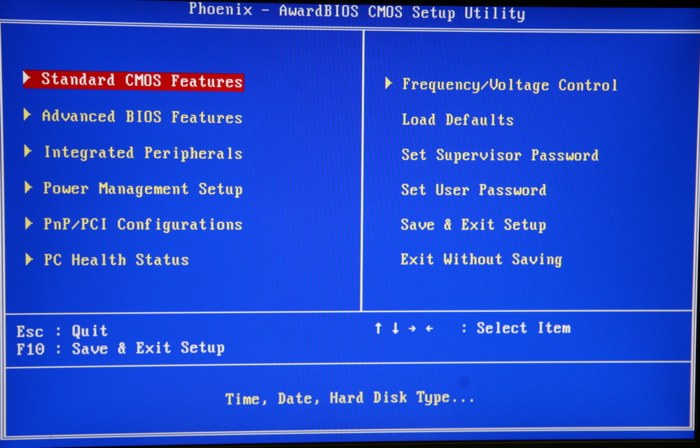

BIOS:

大略與e760/e759差不多
只是有些在跑極冷時的CPU/VTT/memory的信號微調不是使用原來的設計(e759/e760)
就能控制,所以在e762時加入!!

與原來的classified一樣概觀

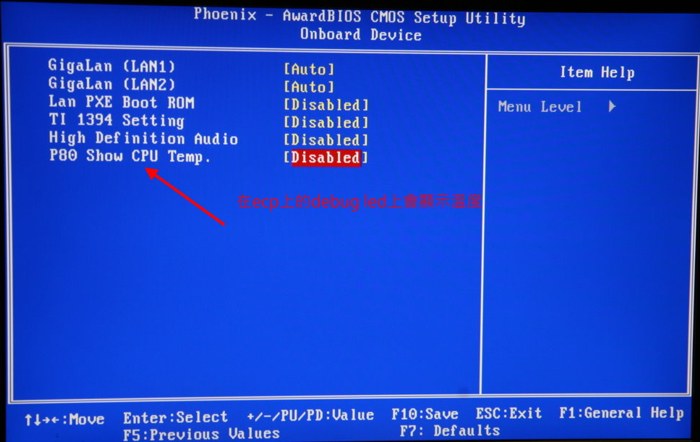

此處的p80 show temp可以讓ecp在進windows時看到core 溫度

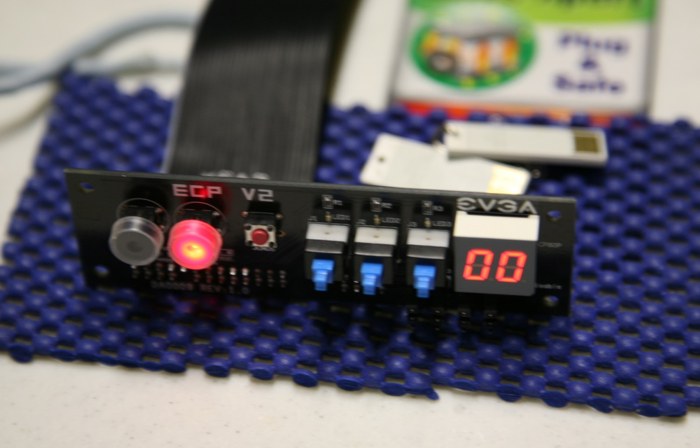

這就是ECP:

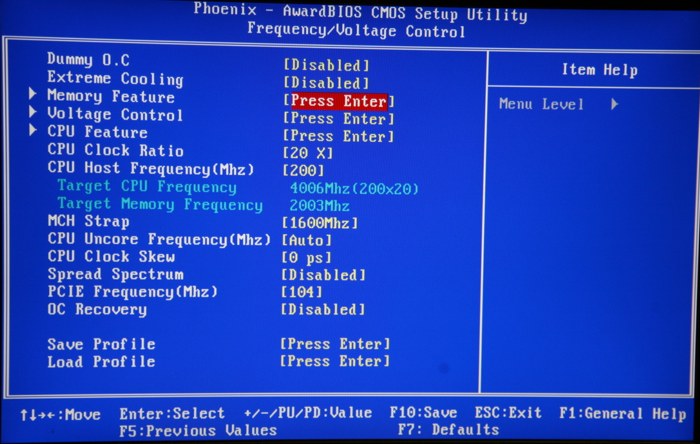

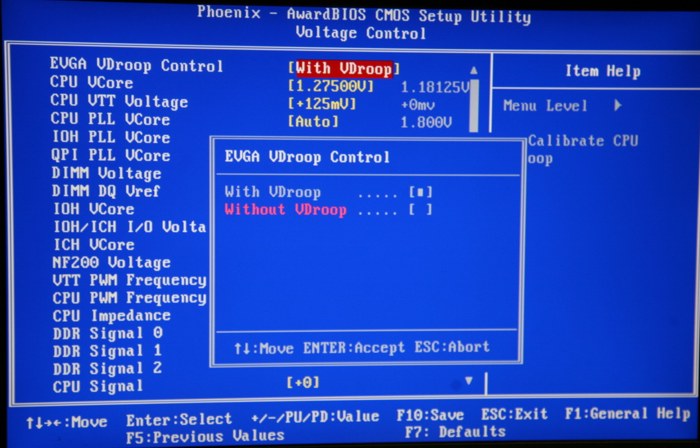

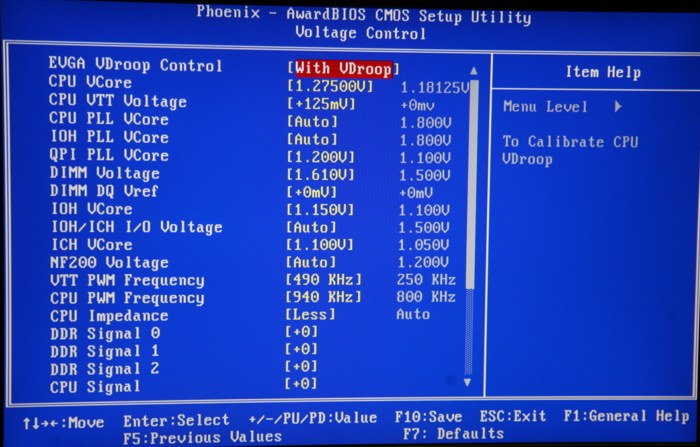

以下是這張板子最主要的bios校調頁

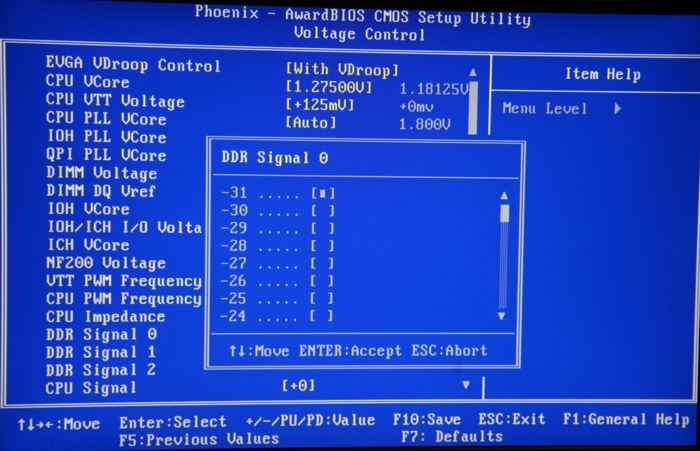

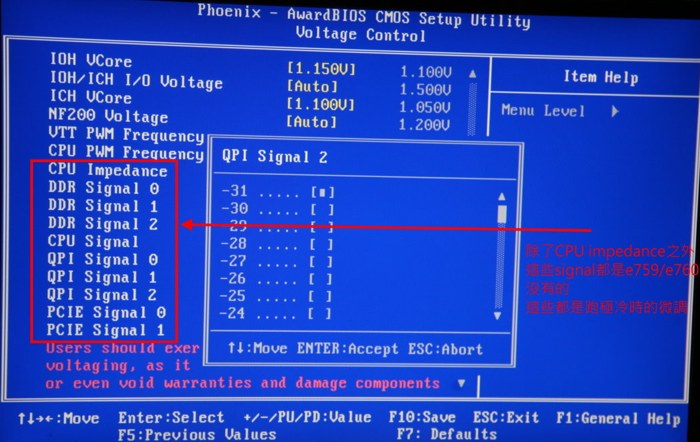

跟以前差不多,但我有把跟之前3x SLI classified不同之處圈起來

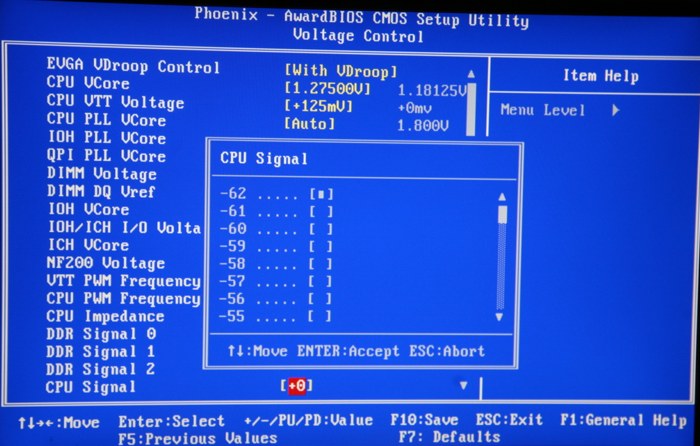

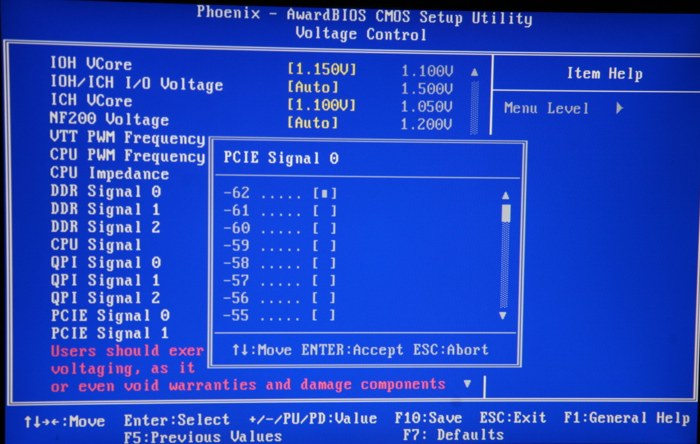

**CPU signal/qpi signal在極冷時設到最低-62可以幫助跑多一點的BCLK

依序來看測試:

Hyper pi , 8x1m, 8m,32m
Cinnebench R10
FutureMark 3d06 CPU test
3d vantage cpu test不開物理加速
Memtest x8 至少90~95%的memory 使用量, CPU 100%,測試至少pass 300%
Everest 頻寬


這邊的測試以力求個諸元及cpu,memory設法都和上次的x58 vs p55相同
以利比較:

**memtest剛起跑,等等再補:

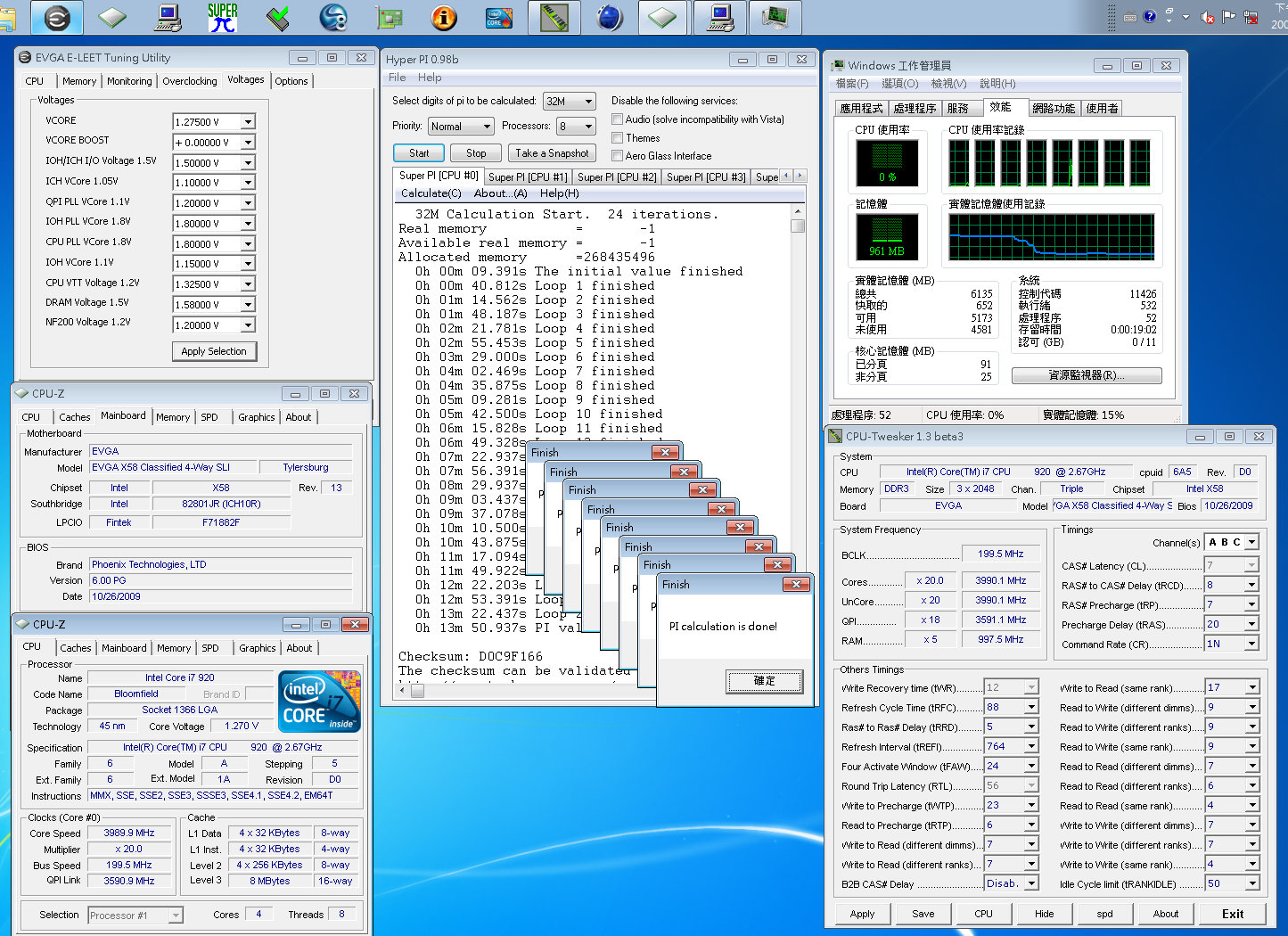

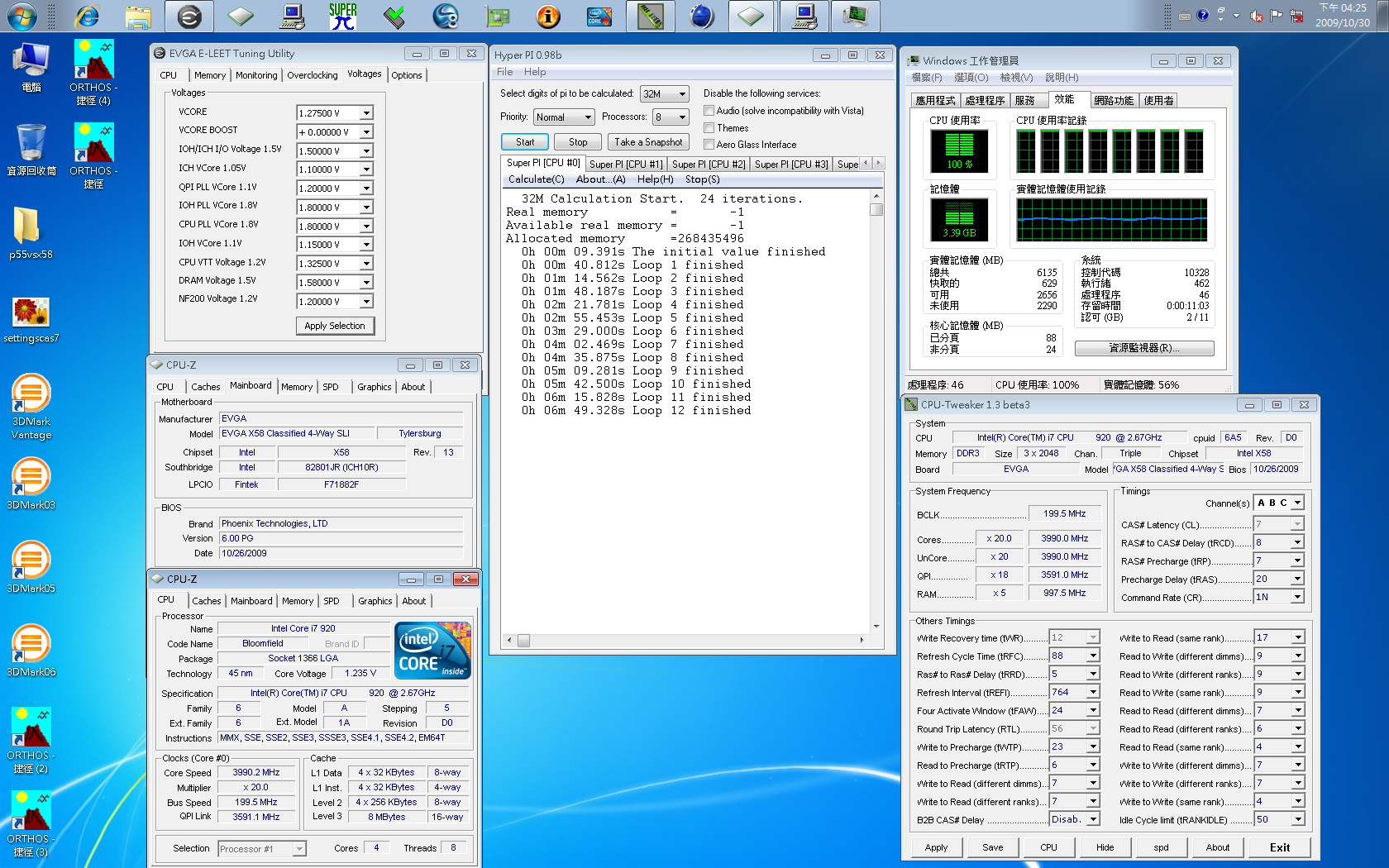

**8匹馬32m跑一半抓圖: vcore loaded 1.235v

8匹馬goal:

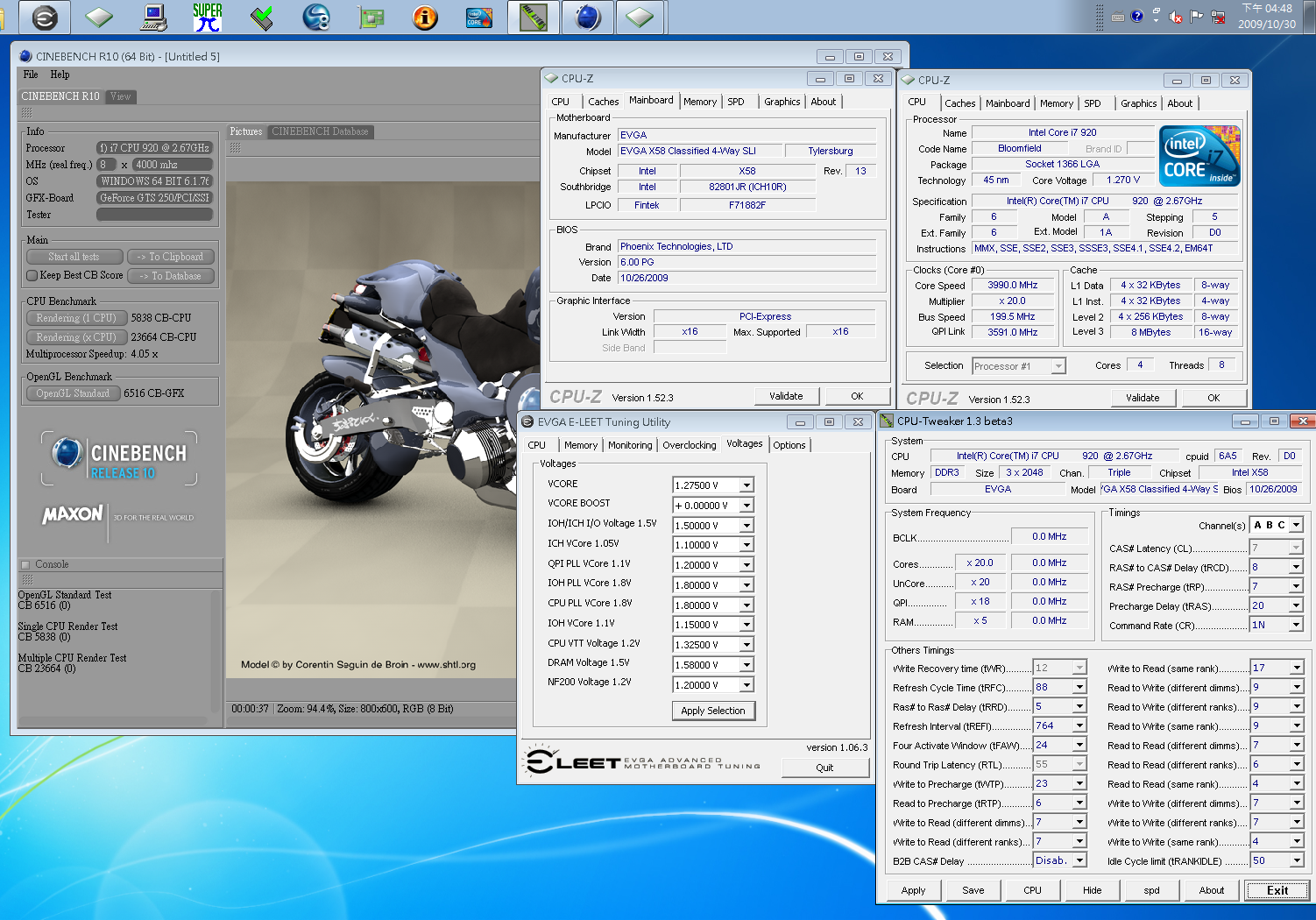

Cinebench R10..
看這個我就想到..i9的multi-core完成分數是33000多..

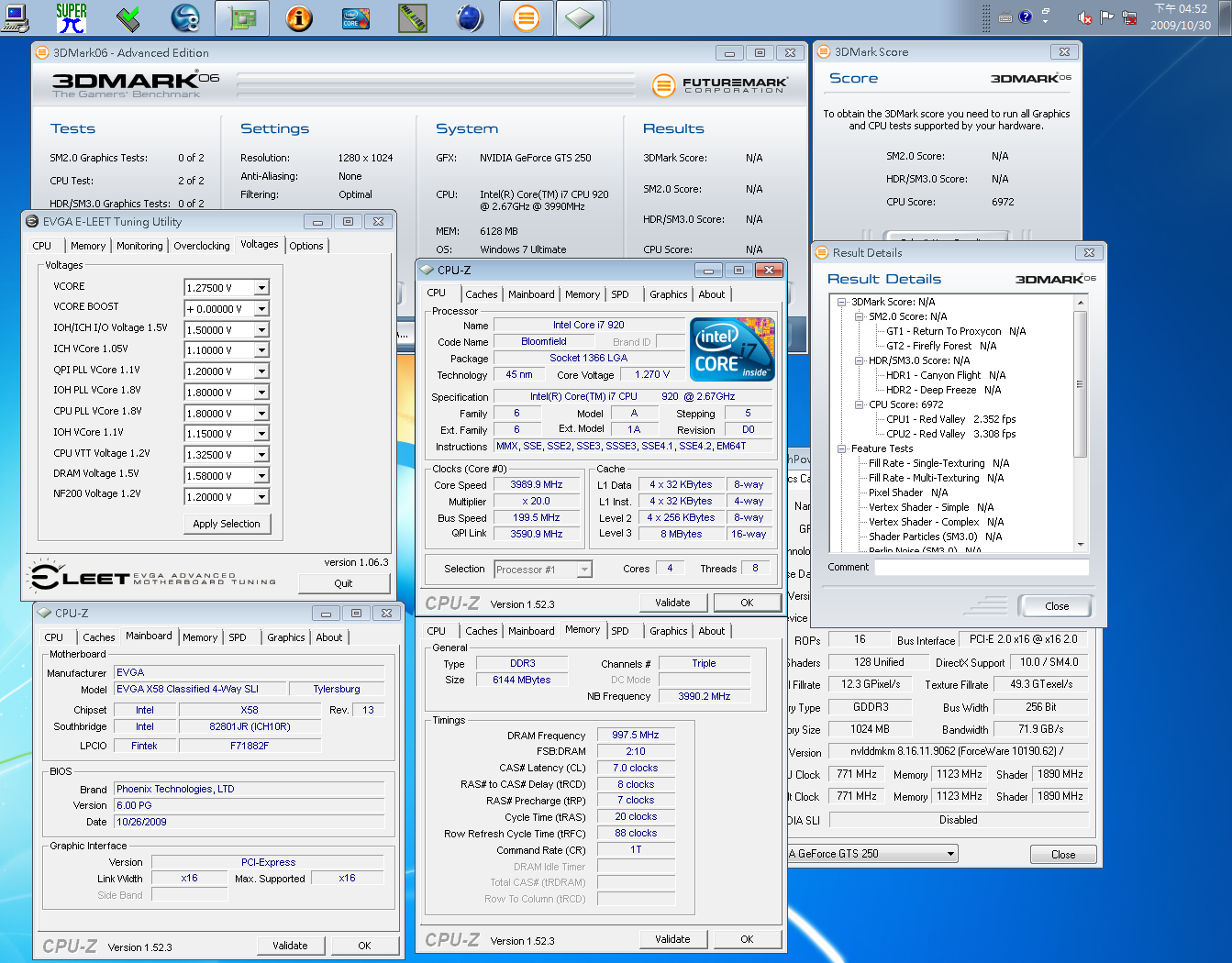

3d06 cpu test:

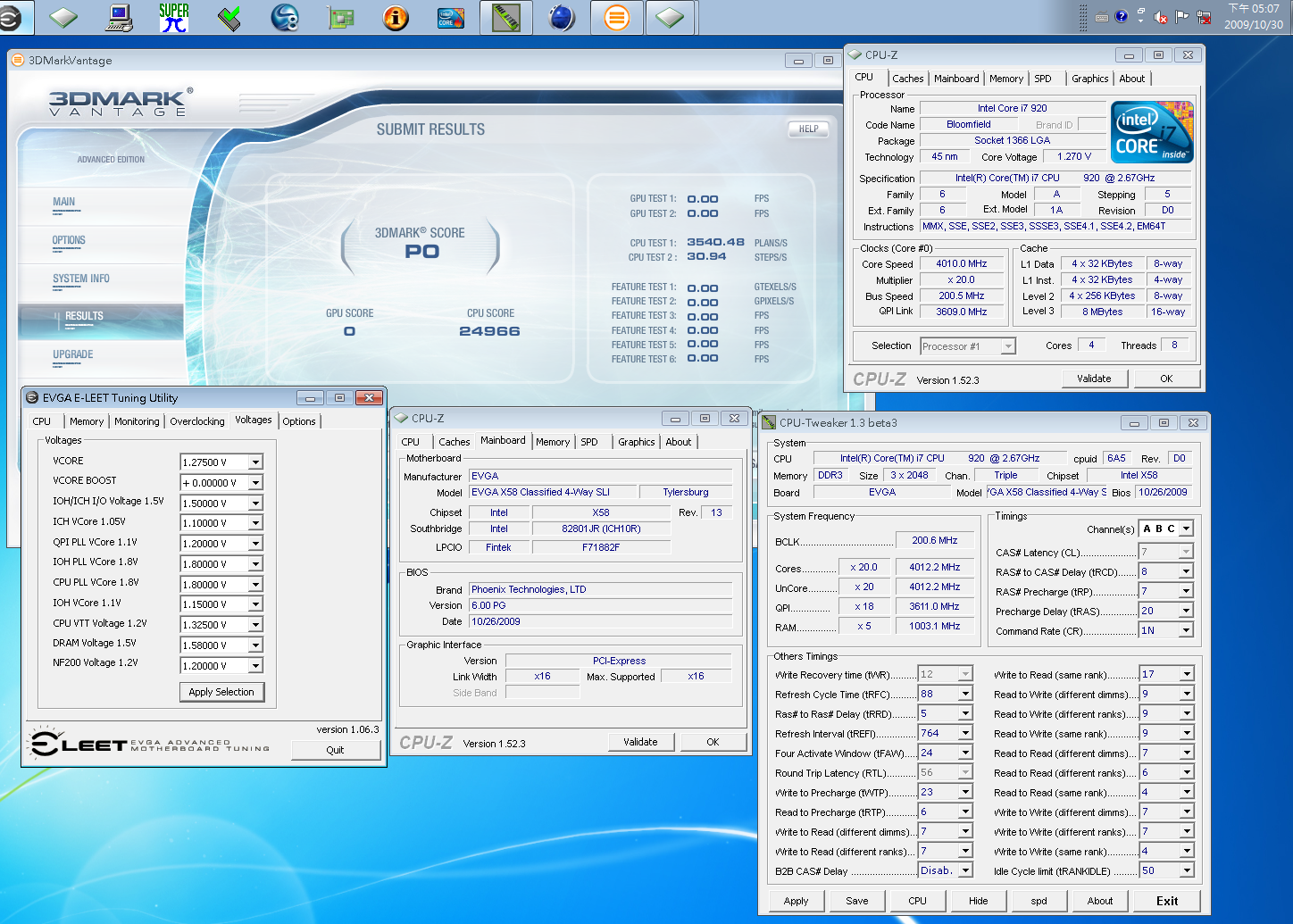

3d vantage cpu test:

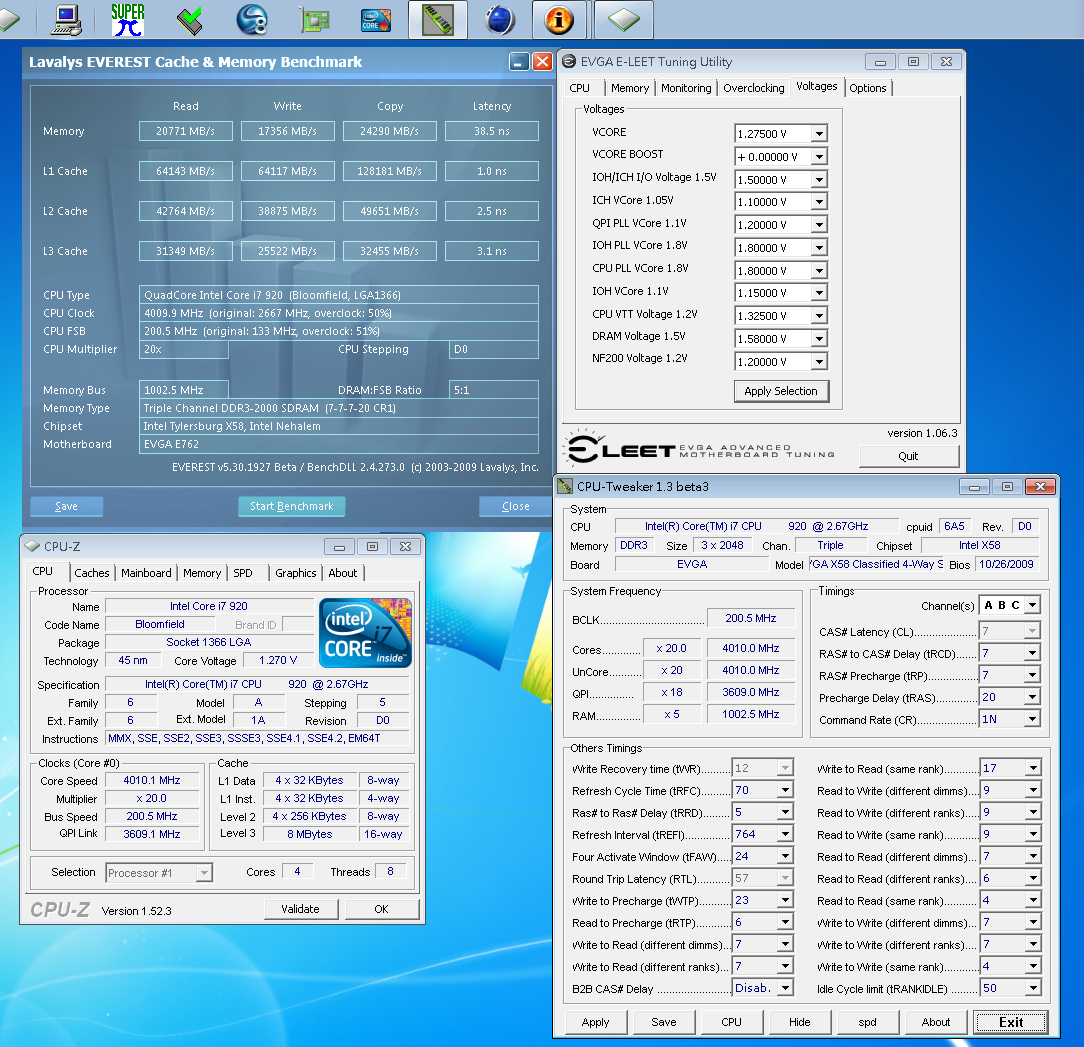

everest頻寬..10/30版已認出是e762...

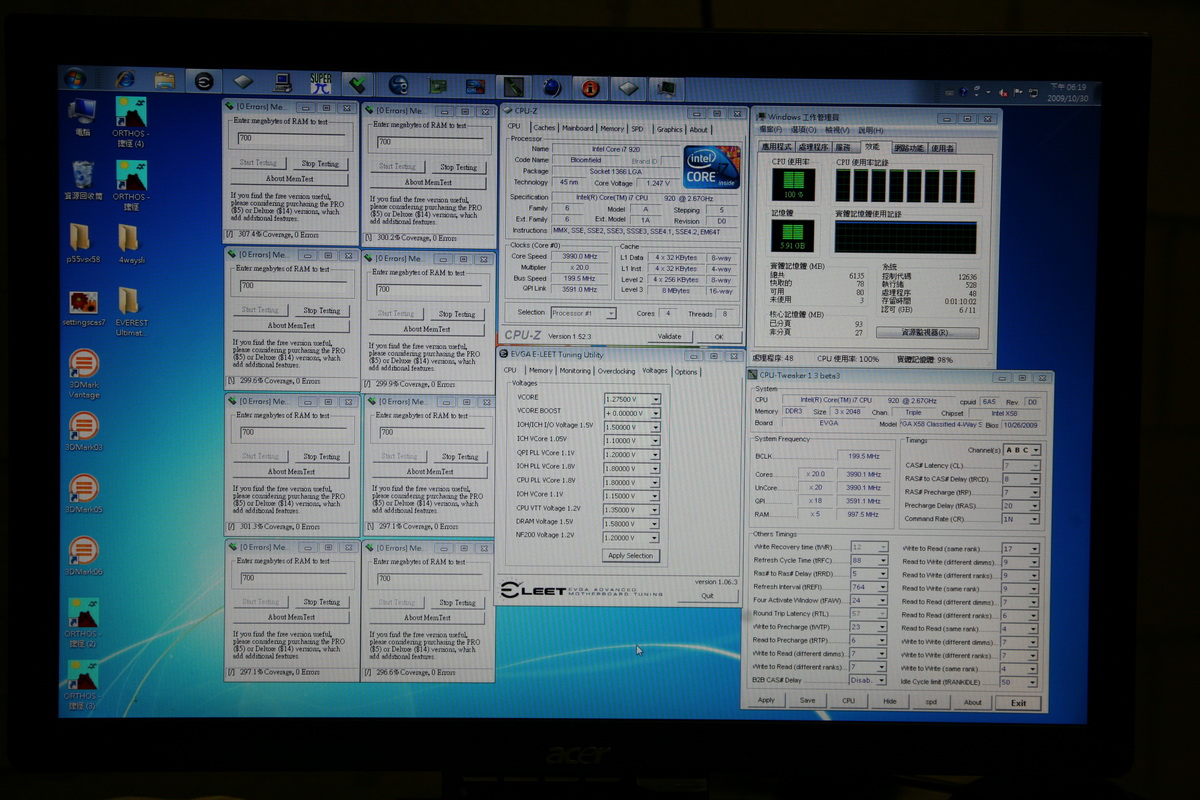

memtest 測到300%, 5.9g的memory使用量, cpu 4core 8 threads 100% loaded
