Intel 下一代的處理器Sandy Bridge將在今年底量產，預計明年第一季正式上市。新款的處理器Sandy Bridge將採用LGA 1155腳位，與Clarkdale一樣將包含GPU繪圖核心在內，兩者看起來沒有太大的差異，不過GPU的部份也將從原本的45nm進步到32nm製程。除此之外，Sandy Bridge的處理器也將有4核心8線程甚至以上的多工效率。
「Sandy Bridge」採用英特爾第二代High-K 32nm製程技術。這些處理器將率先支援Intel先進向量擴充指令集(Intel Advanced Vector Extension，Intel AVX)。AVX對密集浮點運算的趨勢有推波助瀾之效，可提高運算時的效率，並協助擴展到各種一般用途，如影像、視訊、音效處理、以及各種工程應用，包括3D模型建構與分析、科學模擬、和金融分析在內。
「Sandy Bridge」同時將繼續支援Intel進階加密標準新指令(Intel AES New Instructions，Intel AES-NI)，新增的7種軟體指令可加速資料加密與解密。
另外GPU繪圖核心的部份也將與CPU結合在同一晶片上，所以以後的Intel對CPU的定義也將包含了GPU在內，對各種領域提供加速功能，包括浮點運算、影片、以及媒體應用中常見的處理器密集運算軟體。
Intel Sandy Bridge LGA 1155 處理器，乍看之下感覺跟1156差不多。

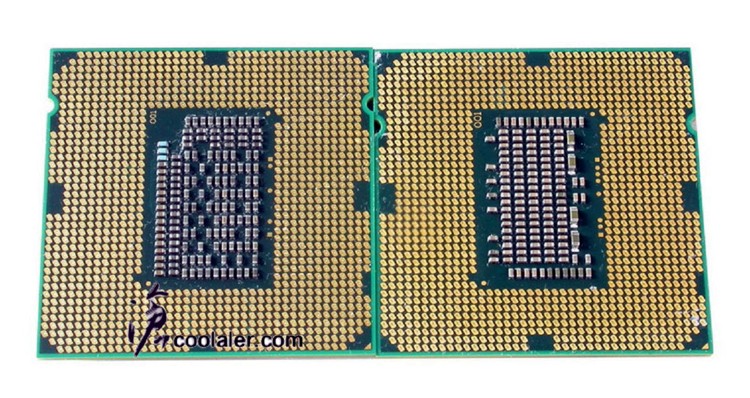

左為Sandy Bridge LGA 1155，右為1156，在防呆的缺口上就不一樣了。

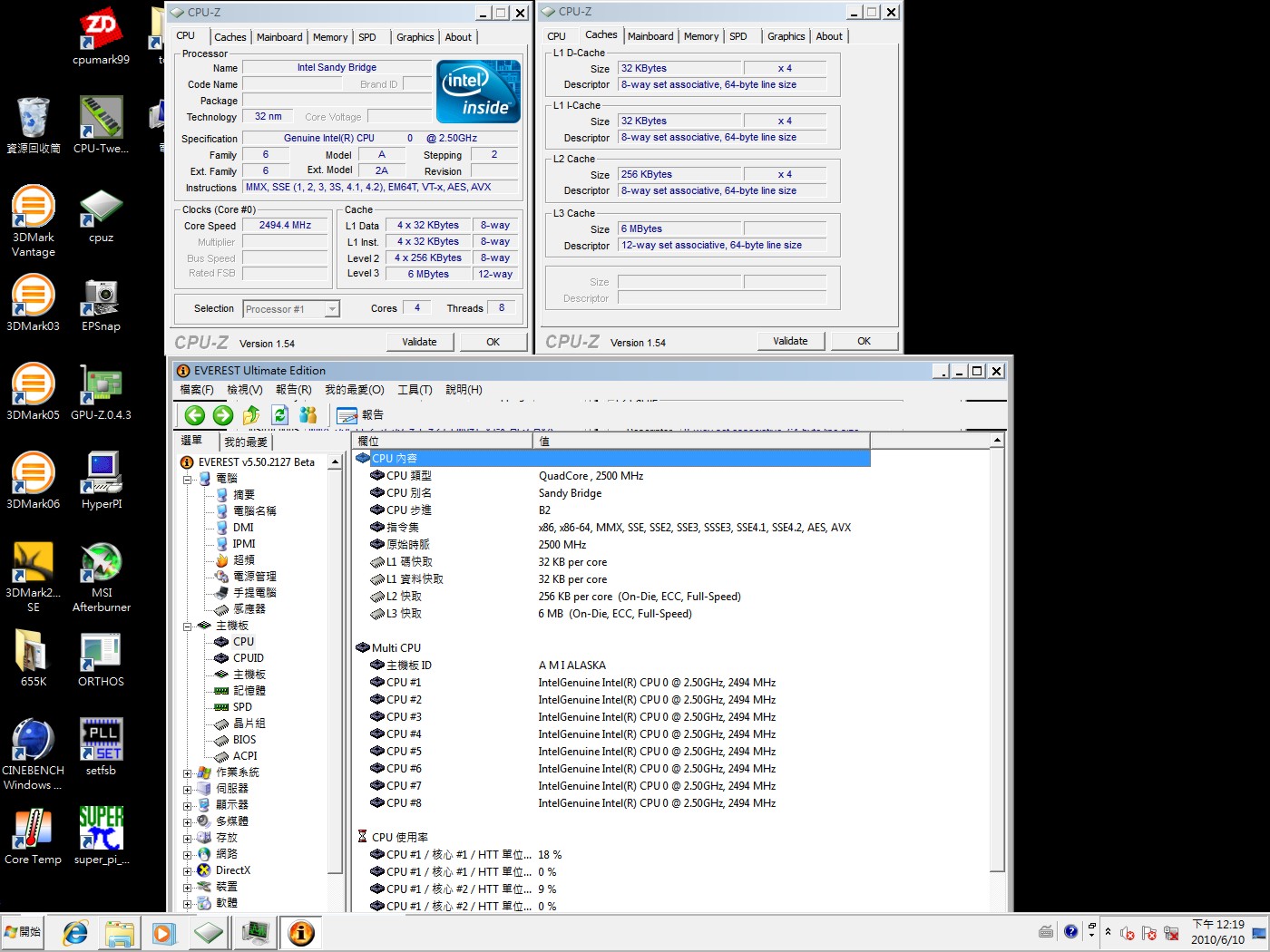

這顆Intel Sandy Bridge LGA 1155 處理器預設時脈為 2.5GHz ，4核心8線程，L3快取為6MB。CPU-Z 1.54版可以辨識出為Sandy Bridge，但細節規格仍然是空白。
SuperPI 1M：16.349s
CPUmark99：371
EVEREST相關資訊
CINEBENCH R11.5多工運算，4C/8T的加持下效能還算不錯，小輸Core i7 860 2.8GHz。
感覺效能並沒有與前作有太大的差異，不過目前Sandy Bridge 1155都還是在測試階段尚未量產，而且離正式上市還有蠻長的一段時間，誰知道在這之中還會有多少改變？只不過Sandy Bridge 1155並不相容於1156腳位的主板，到時候若要升級可能得連主機板一起換掉了。
「Sandy Bridge」採用英特爾第二代High-K 32nm製程技術。這些處理器將率先支援Intel先進向量擴充指令集(Intel Advanced Vector Extension，Intel AVX)。AVX對密集浮點運算的趨勢有推波助瀾之效，可提高運算時的效率，並協助擴展到各種一般用途，如影像、視訊、音效處理、以及各種工程應用，包括3D模型建構與分析、科學模擬、和金融分析在內。
「Sandy Bridge」同時將繼續支援Intel進階加密標準新指令(Intel AES New Instructions，Intel AES-NI)，新增的7種軟體指令可加速資料加密與解密。
另外GPU繪圖核心的部份也將與CPU結合在同一晶片上，所以以後的Intel對CPU的定義也將包含了GPU在內，對各種領域提供加速功能，包括浮點運算、影片、以及媒體應用中常見的處理器密集運算軟體。
Intel Sandy Bridge LGA 1155 處理器，乍看之下感覺跟1156差不多。

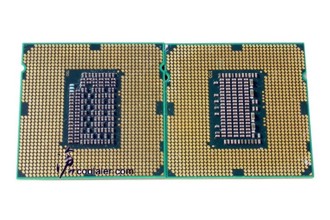

左為Sandy Bridge LGA 1155，右為1156，在防呆的缺口上就不一樣了。
這顆Intel Sandy Bridge LGA 1155 處理器預設時脈為 2.5GHz ，4核心8線程，L3快取為6MB。CPU-Z 1.54版可以辨識出為Sandy Bridge，但細節規格仍然是空白。
SuperPI 1M：16.349s
CPUmark99：371
EVEREST相關資訊
CINEBENCH R11.5多工運算，4C/8T的加持下效能還算不錯，小輸Core i7 860 2.8GHz。
感覺效能並沒有與前作有太大的差異，不過目前Sandy Bridge 1155都還是在測試階段尚未量產，而且離正式上市還有蠻長的一段時間，誰知道在這之中還會有多少改變？只不過Sandy Bridge 1155並不相容於1156腳位的主板，到時候若要升級可能得連主機板一起換掉了。
