關於4代1150腳位的定義&故障狀況

[Faust]

近日辦公室樓上的出租套房,清了半台主機出來(主板,CPU,電源,記憶體)
房東說是前一位租客說有問題留在原沒帶走,要當垃圾處理掉...

CPU:I5-4460
MB:ASUS H-97 PLUS
回家上機後,能正常進系統 簡單測試也沒發現什麼問題

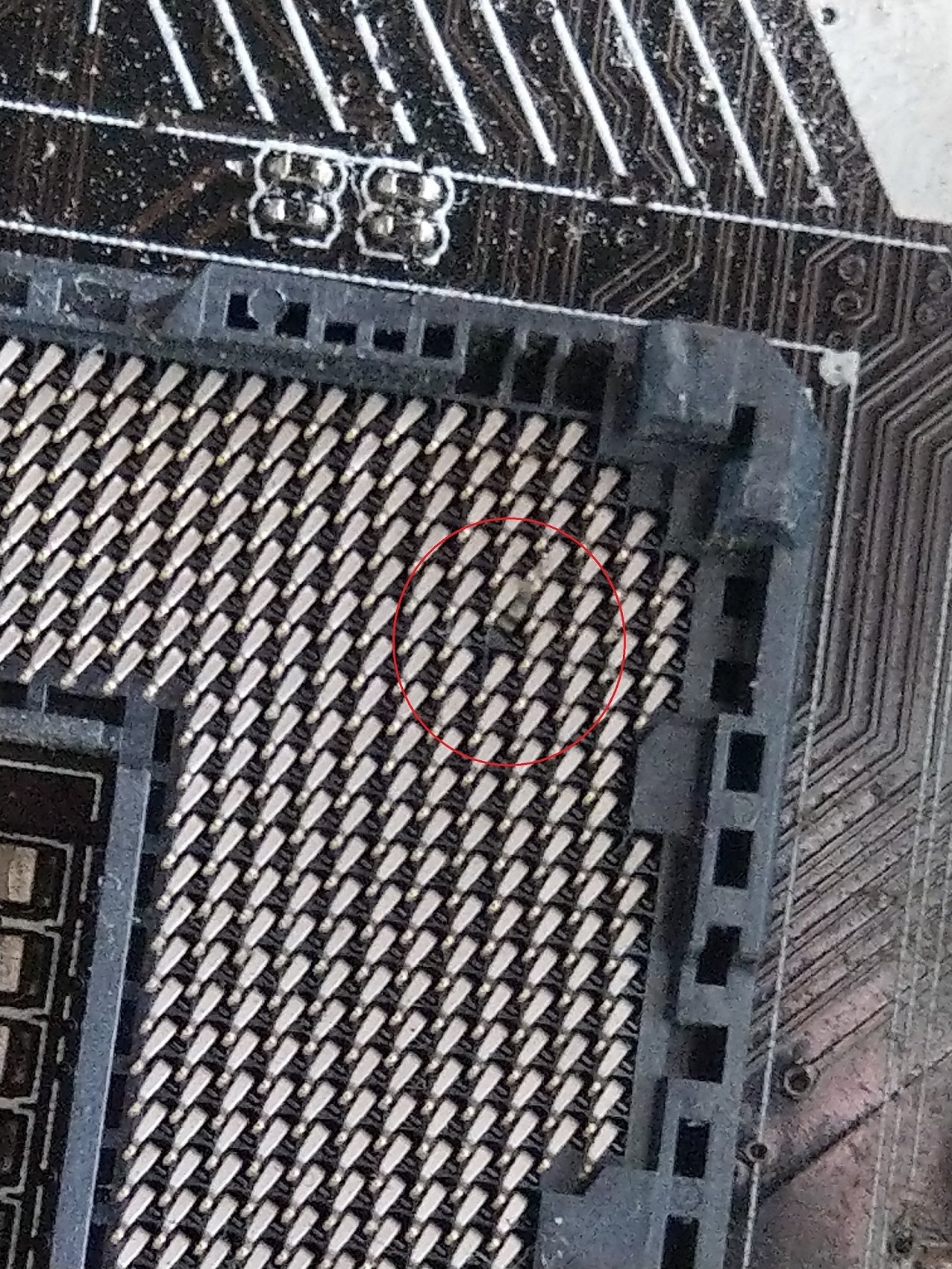

拆下U後發現一個腳位是歪掉的...

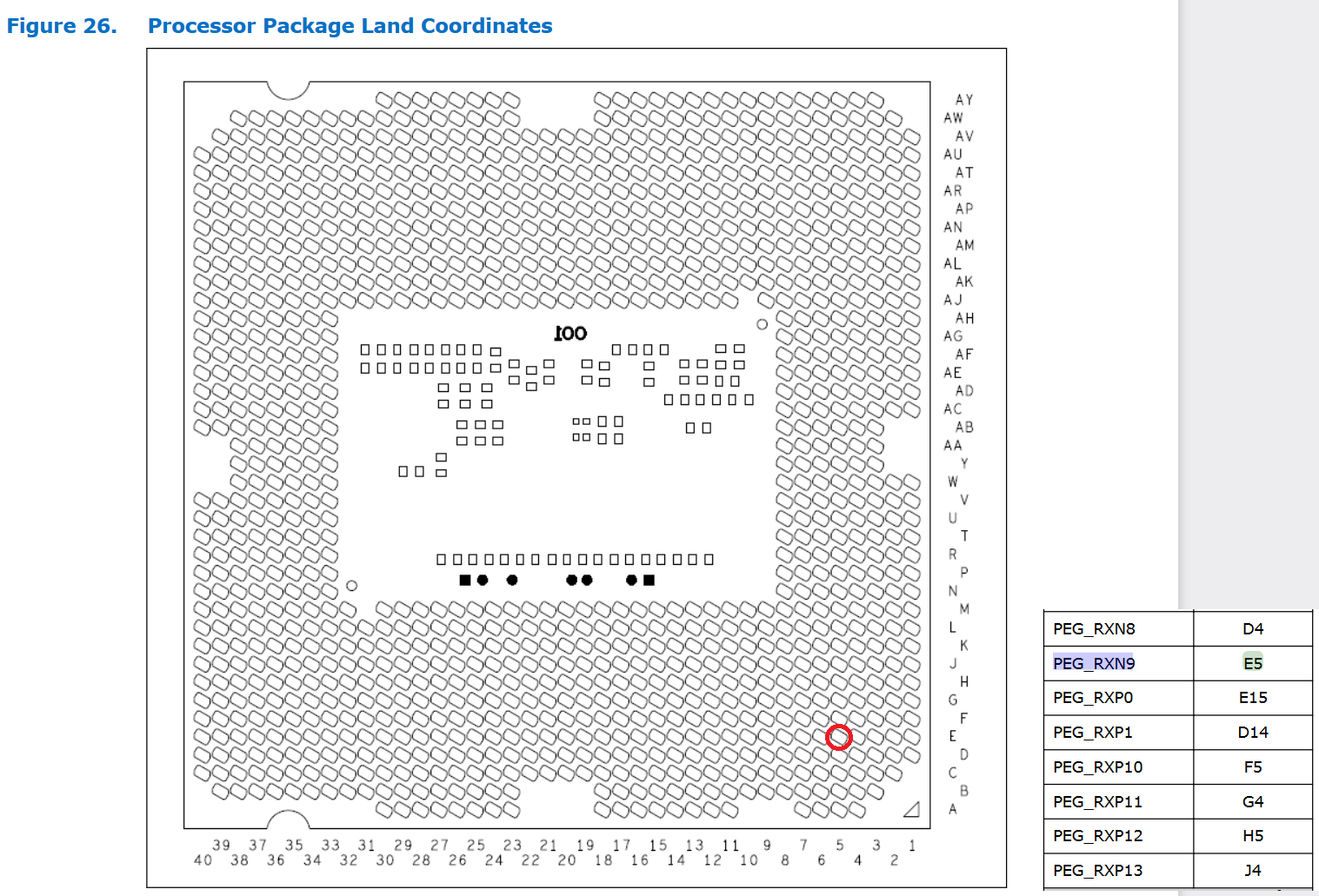

查了INTEL給的手冊檔,也只看到針腳定義 沒給相關說明

該腳位負責的功能為何?該如何確認有正確導通(已經巧手大致修復針腳)
還有勞各位解惑



[Peter_Jian]

恭喜賺到一台PC!
跟左邊是同訊號腳，兩隻量一下是否有導通。
1150 pinout



[Faust]

恭喜賺到一台PC!
跟左邊是同訊號腳，兩隻量一下是否有導通。
1150 pinout

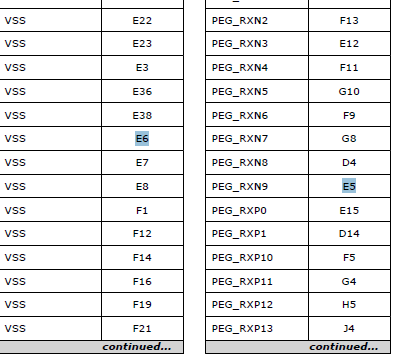

可是我看INTEL的手冊一個是電源 一個是訊號...

最麻煩的就是還能正常開機進系統,卻找不出明顯問題
有什麼方法可以測試該腳位在修復後有正常導通?



[Peter_Jian]

我透過同型號asrock的板子查到

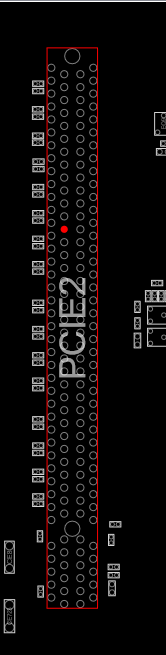

CPU的PEG_RXN9與PCIE的HSIN9是同一個net,這兩點你要量看看是否導通！
請參考圖檔！

若導通,插上一張亮機卡測看看是否正常運作？



[Faust]

裝完系統,CPUZ&GPUZ都能有讀數 應該是沒有甚麼大問題...
But,現在快被不關機給搞死
就算用了"shutdown -s -t " 還是會自動復電開機(暈
是否為主版內傷(I/O晶片)?
