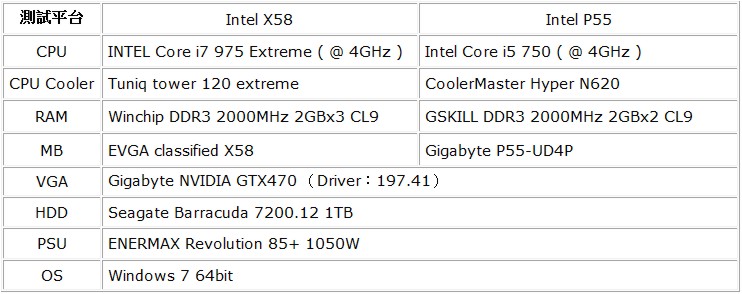

這幾個禮拜討論區內有不少關於 NVIDIA Fermi (GTX480、GTX470)新卡的測試,大家對於Fermi的實力應該都有所了解,這次來點不一樣的好了,試試看在同樣CPU時脈超頻至4GHz下,NVIDIA GTX470在Intel X58、P55兩者平台上的差異。

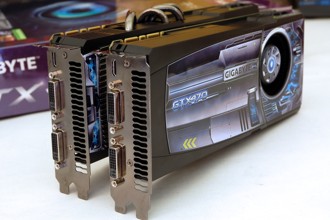

先來看看今天的主角「Gigabyte GTX470」。GTX470與GTX480一樣採用40nm製程GF100的核心晶片,在規格上當然會比較低一些,CUDA處理器核心減少為448個,GPU時脈為608MHz,Shader為1215MHz,記憶體的部份採用 1280MB GDDR5的規格,時脈為1674MHz,介面頻寬384bit。


GTX 470採用1280MB GDDR5,比起GTX 480的1536MB要少了一些。






Gigabyte GTX470的配件有,說明書、驅動軟體光碟、D-SUB轉DVI轉接頭、兩個4PIN轉6PIN電源轉接頭、HDMI線。


GTX470的量並不多,目前都還是公版,長得都是一個樣,就外觀貼紙不同。GTX470公版的散熱器採用封閉型的吹風機扇,並沒有像GTX480一樣有著大片的金屬散熱片外露。


GTX470的PCB板與GTX480一樣,在渦流扇的背部都有開孔,以利散熱。


需要外接兩個6PIN的電源接頭。


兩個SLI金手指,可以支援3 Way SLI。


輸出埠的部份,Mini HDMI、雙DVI。


接著來跟GTX480比較一下大小。以PCB長度來看只小了3公分,GTX470大約是24公分。


少了外露的熱導管,便少了些許霸氣。


輸出埠的部份是相同的。


拆開上蓋之後,可以看出原來散熱片的部分也是有熱導管的!


與手指頭相同一樣有五根!


用料的部份當然不能馬虎。


散熱鰭片的部分。


與晶片接觸的部份採用熱導管直接接觸的設計。


GF100晶片,2010年第6週A3版本。

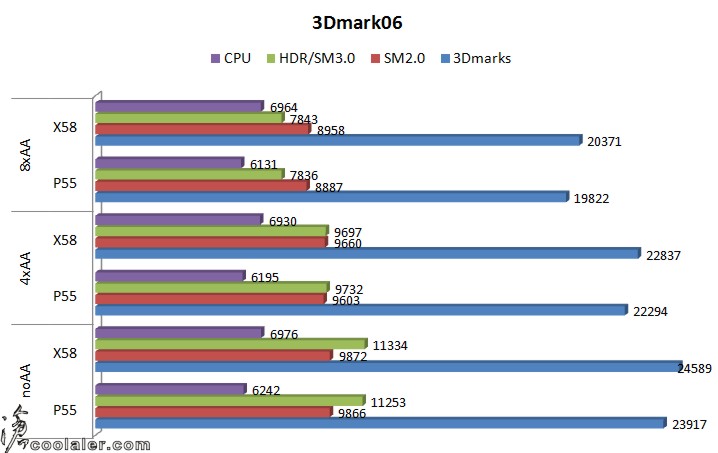

3Dmark06

基本上3Dmark06差異還是在CPU的分數上,其他SM2.0、SM3.0的項目差不多,總分是CPU分數影響的關鍵。

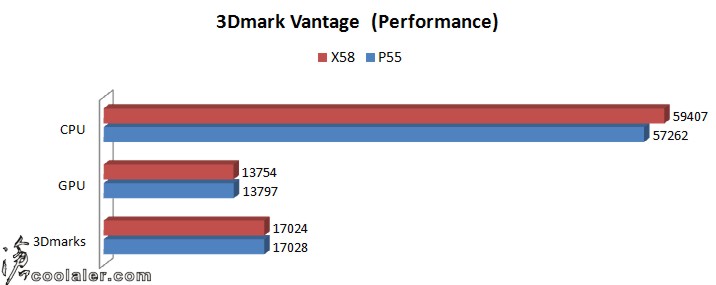

3Dmark Vantage

3Dmark Vantage的CPU分數差兩千多分,但是對於總分的加成影響並不大。

接著是遊戲的部份。

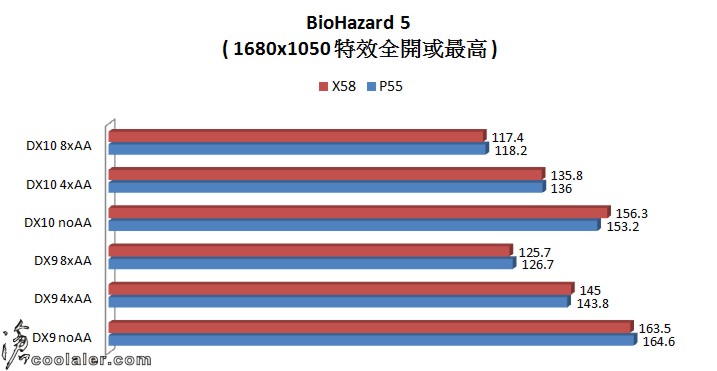

惡靈古堡5

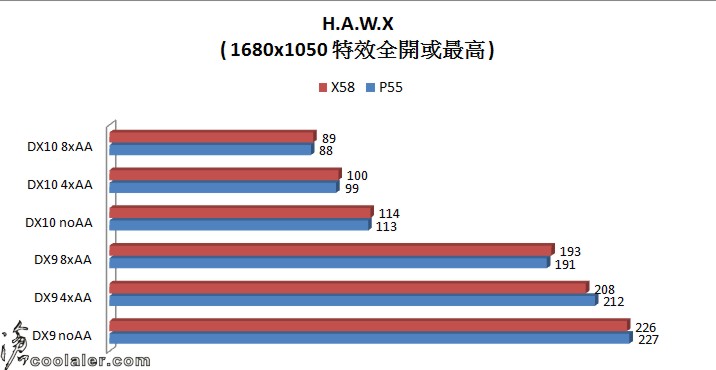

H.A.W.X


Crysis WarHead

在這三個遊戲測試下,兩者平台可以說是差不多,有影響也僅是1~2張左右。


再來是大家比較在意的耗電量,使用Furmark燒機測試。

兩者平台功耗差異約80W...


最後是顯卡的溫度,這部份應該在平台上就沒有太大的差異了。(室溫24度 空調)
待機大約是在53度,Furmark燒機約10分鐘,溫度維持在91度,風扇轉速此時達78%,算是有點吵了。


基本上,處理器的效能在一定程度之上,對於顯卡的效能就沒有太大的影響。就遊戲玩家而言,較為低價的LGA 1156會比較符合CP值。

另外來說說GTX470的效能,從以上測試看來GTX470的效能絕對可以滿足絕大部分的遊戲玩家(當然XD...一張萬把塊的卡,還不能滿足?都可以買台PS3了),而且值得贊許的是,在開啟反鋸齒時的表現也比之前的GTX200系列要好得多,但功耗及溫度的表現仍然是差強人意,畢竟這是任何高階卡都會遇到的問題。GTX470的售價在HD5850及HD5870之間,目前集中市場的價格大約是12800~13500台幣,比較接近HD5870(14000~15000)。
