如果沒記錯的話,在2015年的Computex,Fractal Design展示了一台Fractal Design Define S的機殼
而在今年,Fractal Design推出了Define S2,說起來應該是二代或是升級版
Define系列追求的靜音能力跟簡潔風格,當然S2一樣保留著這些優點,而S2的容量比一班機殼來的大,更適合安裝自組式的水冷

接下來我們 就來看看Define S2吧....



包裝使用了環保紙箱,簡單的印刷風格,還貼了一張警告貼紙


背面則是拆解圖及各項說明


配件包則是附上了各種的螺絲、水箱夾的安裝片、SATA一分三延長線、拭鏡布及束線袋
會附上試鏡布的機殼廠真的不多,這點真的很貼心



S2的機殼尺寸為233(面寬)*465(高)*543(長)mm
側板則是全透式的玻璃側板


玻璃的保護膠膜撕掉後整個就超級亮眼,整個內部完全浮現


機殼I/O的部份跟Define S一樣設計在頂部前端
由左至右為音源輸出及輸入、重開機鍵、Type-C、開機鍵、USB 3.0及UBS2.0各二個


I/O連接線材


LED指示燈


進風口的部份於前方,並有濾網

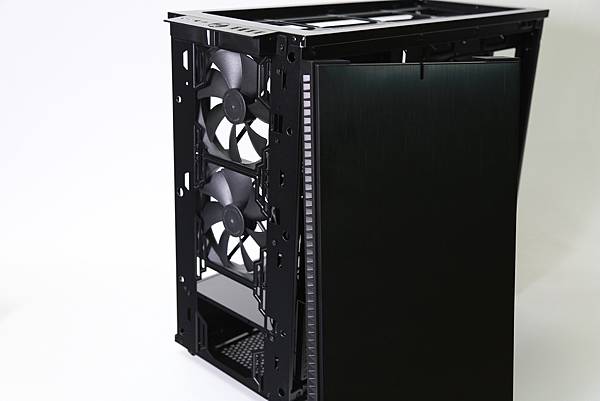

將前擋板拆下來後,前面可安裝三顆12或14公分的風扇
機殼內附前方14公分風扇二顆,轉速為1000轉


底部有著整面打抽取的防塵濾網


直接往前方一拉就可以整個拉出來清理


本次S2有多了可將顯卡直立的插槽,不過如果需要直立安裝顯卡還是得要準備一條PCI-E延長線


電源供應器安裝的方式,是我最喜歡的抽取式的安裝,規格為ATX


二邊側板皆會有卡扣,這樣對於要將玻璃側板裝上去要鎖螺絲時更多加了一份安全保證


頂部出風口的部份跟Define S一樣,但是這次改成一整片的檔板


按下機殼後方的這顆,上方的擋板會彈開,才能拆下來


頂部可安裝三顆12公分或14公分風扇
還有一個圓孔,我目前尚不知道用處為何



頂部擋板拆開後可分為二件,一為外部鐵板部份,另一則為濾網部份
如果頂部有安裝風扇的話,建議裝濾網那層就好了


本體內部
可安裝最大到E-ATM的主機板,顯卡可以安裝到44公分長度的顯卡
風冷塔扇最高可以支援到18.5公分高


後方出風口可以安裝一顆12公分或14公分風扇,同時附了一顆14公分風扇,轉速為1000轉




線材走線孔



後方部份可安裝3顆5.2吋硬碟


2.5吋硬碟安裝位置


機殼本身就有一個風扇HUB,同時可插上4PIN風扇三顆及3PIN風扇6顆,使用的電源是SATA


安裝上ASROCK X470 TAICHI ATX主機版後,右方再放Bitspower的D5水泵組空間還是剩很多XD



總結
Fractal Design Define S2機殼讓我有R6跟S的結合體的感覺
沒有很花悄的外觀,但是確又感到樸實且堅固 的感覺
整體空間在中型機殼裡算大了,如果有要安裝水冷,空間一定很足夠
硬體安裝量也適用一般的消費者
Fractal Design Define在側板也都裝有隔音墊,在靜音方面也有一定的水準在
對於組裝走線也提供了足夠的走線空間,對於整線有困難的消費者一定有所幫助
至於在清潔的部份,裝機後要清潔只需要把濾網拆掉就可以清潔了
如想找中型機殼又想要有大空間,我想Define S2會是你很好的選擇


  • Like
Reactions: ack001

mjstudio

初級會員
已加入
10/3/18
訊息
2
互動分數
1
點數
3
年齡
42
位置
台北市
網站
mjstudiotw.pixnet.net

文章內有說到在機殼上方打開後有一個圓孔
如果有裝自組式水冷的話,可以將水箱的注水管導引到這個地方
注水會比較便利
不過一般沒用到自組式水冷的玩家,可能這個孔就用不到了
