顯示卡 拆解 AMD R9 Fury X, PCB與水冷散熱器細節

[soothepain]

AMD R9 Fury X的PCB長度為7.5英吋，也就是19.05公分，
比起以往旗艦卡動則27公分以上的尺寸要縮小許多，

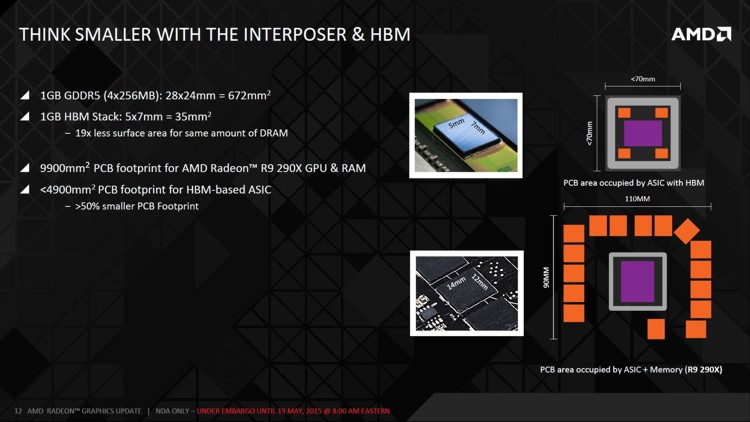

最主要是Fiji在記憶體的部份採用了HBM堆棧式技術，
每個堆疊包括了5個晶片，4個記憶體晶片以及一個基本邏輯晶片，
堆疊放置所以記憶體的部份並不佔用太多空間，進而可以減少整體PCB長度。

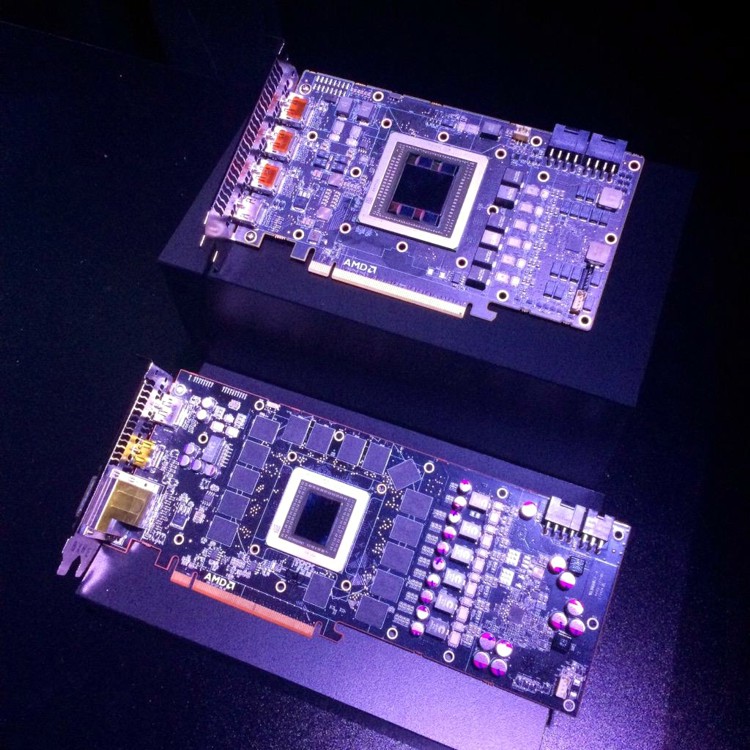

R9 Fury X（19.05公分）與R9 290X（29.21公分）相較

HBM堆疊記憶體可縮減整體PCB尺寸。

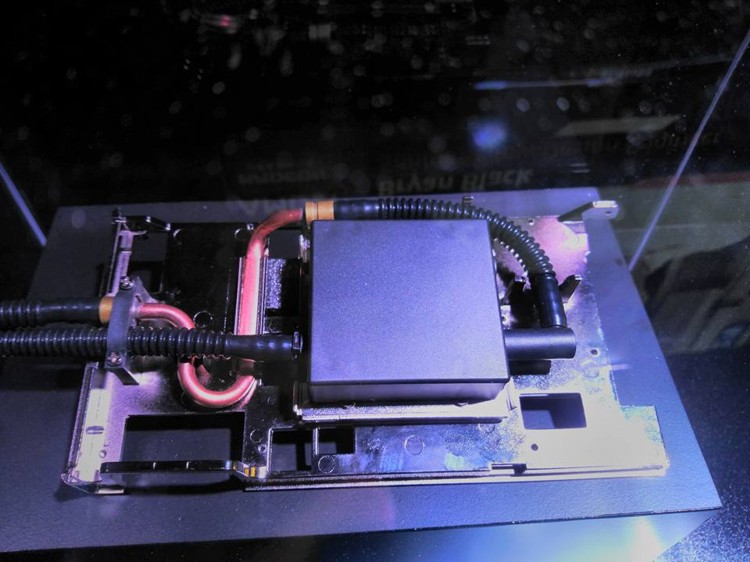

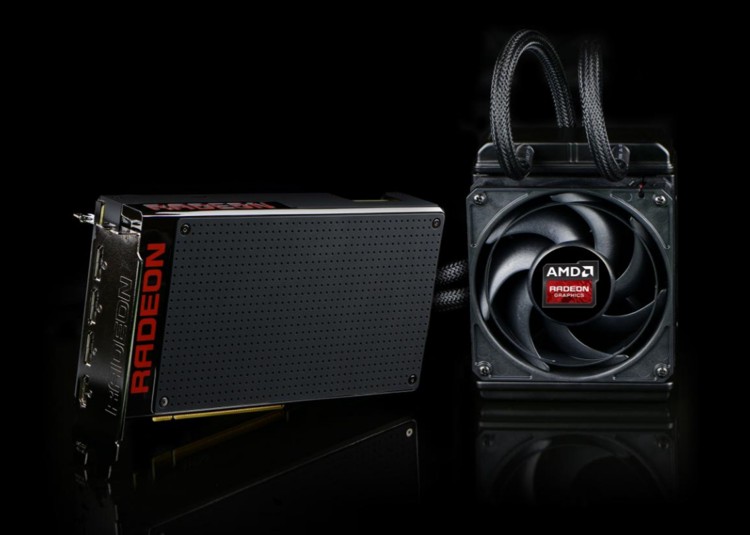

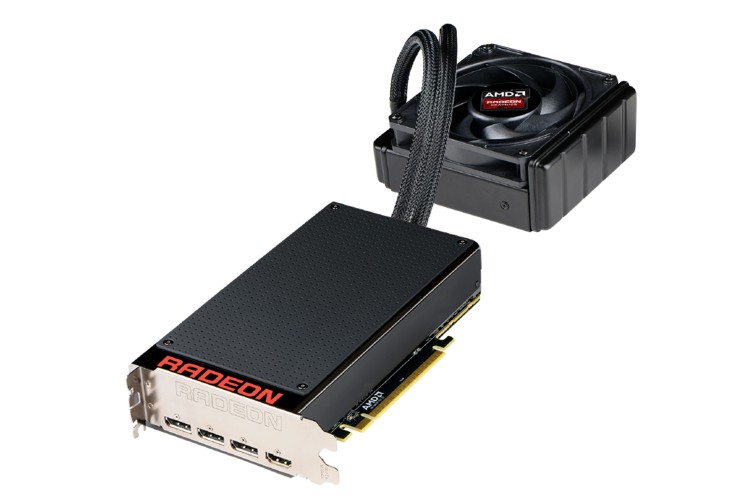

散熱的部份，R9 Fury X是採用了一體式水冷散熱器，由CM所代工，
水冷頭覆蓋主晶片核心，在內部水管連接有部份是通過銅管加強散熱，
外部連接一個12公分的水冷排搭配一顆12公分風扇。
雖然卡變短，但加上散熱器實際上是更大的，不過相容於12公分冷排大部分機殼都是沒問題的。

至於這個一體式水冷散熱效能如何，據稱是可以解500W的熱，
R9 Fury X最大功耗為275W，看來是相當游刃有餘，
AMD官方宣稱可以將R9 Fury X控制在50度左右，噪音值32dB，就數據來看是相當迷人。


來源：http://wccftech.com/amd-radeon-r9-fury-teardown-pcb-liquid-cooling-pump-block-pictured/



[ben.jiemin]

冷排看起來有厚，但水冷的好處就是噪音不會太高，溫度也能控制在穩定的位置

此外PCM縮短到這種程度，可告別鄉民30CM般的長度XD



[roy655234]

拿來裝ITX剛剛好



[joker2594]

光看這次公板PCB的做工，可以感覺得到AMD滿滿的誠意阿

我還沒看過有哪片公板PCB全部都用鉭質電容的

而且冷頭還有照顧到VRM，不錯不錯~



[moonleafriver]

如果噴水了AMD會賠償嗎?
還是只是換張卡= =|||
