ASUS TUF GAMING B650-PLUS WIFI開箱測試 DDR5 6400照上
彩盒正面
彩盒背面印有各項諸元及安裝說明
Back Panel I/O Port
CPU
Memory
Chipset
USB
HD Audio
Form Factor
Storage
Expassion Slots
掀蓋後照例 WIFI天線置於左側
主機板鳥瞰
2 個前置 USB 3.2 Gen 1
1 個前置 USB 3.2 Gen 1 Type-C
1 x M.2 2280 PCIe 5.0 x 4
1 x M.2 22110 PCIe 4.0 x 4
1 x M.2 2280 PCIe 4.0 x 4
4 個 SATA 6Gb/s
ASUS TUF GAMING B650-PLUS WIFI 融合了最新 AMD Ryzen 7000 系列處理器的所有基本元素，並將它們與遊戲就緒功能和久經考驗的耐用性相結合。這款主板採用軍用級組件、升級的電源解決方案和全面的冷卻系統設計，為馬拉松遊戲提供堅如磐石和穩定的性能，超出預期。TUF GAMING 主板還經過嚴格的耐久性測試，以確保它們能夠處理其他可能出現故障的情況。在美學上，該模型融合了堅固的灰黑色和幾何設計元素，以體現定義 TUF GAMING 系列的可靠性和穩定性
背面
配件
後面板 I/O
1 x USB 3.2 Gen 2x2 端口 (1 x USB Type-C®)
3 x USB 3.2 Gen 2 端口 (2 x Type-A + 1 x USB Type-C®)
4 x USB 2.0 端口( s) (4 x Type-A)
1 x DisplayPort
1 x HDMI® 端口
1 x Wi-Fi 模塊
1 x Realtek 2.5Gb 以太網端口
5 x 音頻插孔
1 x BIOS FlashBack™ 按鈕
1 x USB 3.2 Gen 2x2 端口 (1 x USB Type-C®)
3 x USB 3.2 Gen 2 端口 (2 x Type-A + 1 x USB Type-C®)
4 x USB 2.0 端口( s) (4 x Type-A)
1 x DisplayPort
1 x HDMI® 端口
1 x Wi-Fi 模塊
1 x Realtek 2.5Gb 以太網端口
5 x 音頻插孔
1 x BIOS FlashBack™ 按鈕
12+2 Dr.Mos
4 個前置 USB 2.0
1 x PCIe 4.0 x16 @CPU
- ASUS SafeSlot Core+
1 x PCIe 4.0 x16 (max. @x4) @PCH
音效元件 Realtek 7.1聲道
功能介紹
SPEC:
中央處理器
AMD Socket AM5 適用於 AMD Ryzen™ 7000 系列
台式機處理器*
* 有關 CPU 支持列表，請參閱 www.asus.com。
晶片組
AMD B650
記憶體
4 x DIMM 最大 128GB, DDR5
6400+(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600/ 5400/ 5200/ 5000/ 4800 ECC & Non-ECC, Un-buffered Memory*
雙通道記憶體架構
支持AMD EXTended Profiles for Overclocking (EXPO™)
OptiMem II
* 支持的記憶體類型、數據速率（速度）和 DRAM 模塊的數量因 CPU 和記憶體配置而異，有關更多信息，請參閱 www.asus.com 以獲取內存支持列表。
** 非 ECC、無緩衝 DDR5 記憶體支持 On-Die ECC 功能
顯示卡
1 x DisplayPort*
1 x HDMI® 端口**
* 最多支持 DisplayPort 1.4 中指定的 8K@60Hz。
** 支持 HDMI 2.1 中指定的 4K@60Hz。
*** VGA 分辨率支持取決於處理器或顯卡的分辨率。
擴展插槽
AMD Ryzen™ 7000 系列台式機處理器*
1 x PCIe 4.0/3.0 x16 插槽
AMD B650 芯片組
1 x PCIe 4.0/3.0 x16 插槽（支持 x4 模式）
2 x PCIe 4.0/3.0 x1 插槽
* 請查看 PCIe 分叉表支持網站 (https://www.asus.com/support/FAQ/1037507/)。
貯存裝置
總共支持 3 個 M.2 插槽和 4 個 SATA 6Gb/s 端口
AMD Ryzen™ 7000 系列桌面處理器
M.2_1 插槽（Key M），類型
2242/2260/2280（支持 PCIe 5.0 x4 模式）
M.2_2 插槽（ Key M)，類型 2242/2260/2280/22110（支持 PCIe 4.0 x4 模式）
AMD B650 芯片組
M.2_3 插槽（Key M），類型 2242/2260/2280（支持 PCIe 4.0 x4 模式）**
4 x SATA 6Gb /s 端口
* AMD RAIDXpert2 技術支持 PCIe RAID 0/1/10 和 SATA RAID 0/1/10。
** M.2_3 與 PCIEX16_2 共享帶寬。一旦 M.2_3 被填充，PCIEX16_2 將被掛起。
乙太網
1 個 Realtek 2.5Gb 乙太網
TUF LANGuard
無線和藍牙裝置
Wi-Fi 6
2x2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax)
支持 2.4/5GHz 頻段
藍牙 v5.2
USB
背面 USB（共 8 個端口）
1 x USB 3.2 Gen 2x2 端口（1 x USB Type-C®）
3 x USB 3.2 Gen 2 端口（2 x Type-A + 1 x USB Type-C® )
4 x USB 2.0 端口 (4 x Type-A)
正面 USB（共 7 個端口）
1 x USB 3.2Gen 1 連接器（支持 USB Type-C®）
1 x USB 3.2 Gen 1 接頭支持（ s) 額外 2 個 USB 3.2 Gen 1 端口
2 x USB 2.0 接頭支持額外 4 個 USB 2.0 端口
音效
Realtek 7.1 環繞聲高清音頻編解碼器*
- 支持：插孔檢測、多流、前面板插孔重新分配任務
- 支持高達 24 位/192 kHz 播放
音頻功能
- 音頻屏蔽
- 電源預調節器可降低電源輸入噪聲以確保一致的性能
- 高級音頻電容器
- 專用音頻 PCB 層
- 音頻覆蓋
- 獨特的去雜音電路
* 由於 HDA 帶寬的限制，7.1 環繞聲音頻不支持 32 位/192 kHz。
** 前面板帶有高清音頻模塊的機箱需要支持 7.1 環繞聲音頻輸出。
後面板 I/O 端口
1 x USB 3.2 Gen 2x2 端口 (1 x USB Type-C®)
3 x USB 3.2 Gen 2 端口 (2 x Type-A + 1 x USB Type-C®)
4 x USB 2.0 端口( s) (4 x Type-A)
1 x DisplayPort
1 x HDMI® 端口
1 x Wi-Fi 模塊
1 x Realtek 2.5Gb 以太網端口
5 x 音頻插孔
1 x BIOS FlashBack™ 按鈕
內部 I/O 連接器
風扇和冷卻相關
1 x 4-pin CPU 風扇接頭
1 x 4-pin CPU OPT 風扇接頭
1 x 4-pin AIO Pump header(s)
4 x 4-pin Chassis Fan接頭
電源相關
1 x 24-pin 主電源連接器
1 x 8-pin +12V 電源連接器
1 x 4-pin +12V 電源連接器
存儲相關
3 x M.2 插槽（Key M）
4 x SATA 6Gb/s 端口
USB
1 x USB 3.2 Gen 1 連接器（支持 USB Type-C®）
1 x USB 3.2 Gen 1 接頭支持 2 個額外的 USB 3.2 Gen 1 端口
2 x USB 2.0 接頭支持 4 個額外USB 2.0 端口
其他
3 x Addressable Gen 2 接頭
1 x Aura RGB 接頭
1 x Clear CMOS 接頭
1 x COM 端口接頭
1 x 前面板音頻接頭 (AAFP)
20-3 針系統面板接頭，帶機箱侵入功能
1 x Thunderbolt™ (USB4®) 接頭
特殊功能
華碩 TUF 保護
- DIGI+ VRM（- 採用 DrMOS 的數字電源設計）
- 增強型 DRAM 過流保護
- ESD防護
- TUF LANGuard
- 過壓保護
- SafeSlot Core+
- 不銹鋼背面 I/O
ASUS Q-Design
- M.2 Q-Latch
- Q-DIMM
- Q-LED (CPU [紅色], DRAM [黃色], VGA [白色], Boot Device [黃色綠色])
- Q-Slot
ASUS 散熱解決方案
- M.2 散熱片
- VRM 散熱片設計
ASUS EZ DIY
- BIOS FlashBack™ 按鈕
- BIOS FlashBack™ LED
- ProCool
- 預裝 I/O 護罩
- SafeDIMM
Aura Sync
- Aura RGB 接頭
- 可尋址 Gen 2 接頭
軟體功能
華碩獨家軟體
Armory Crate
- Aura Creator
- Aura Sync
- Fan Xpert 4
- 省電
- 雙向 AI 降噪
AI Suite 3
- TurboV EVO
- DIGI+ VRM
- PC Cleaner
TUF GAMING CPU-Z
DTS 音頻處理
MyAsus
Norton Anti-virus軟件 (免費試用版)
WinRAR
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode
BIOS
256 Mb flash ROM，UEFI AMI BIOS
操作系統
Windows® 11
Windows® 10 64 位
外觀尺寸
ATX 外形
尺寸 12 英寸 x 9.6 英寸（30.5 厘米 x 24.4 厘米）
Ryzen 7 7700X上機

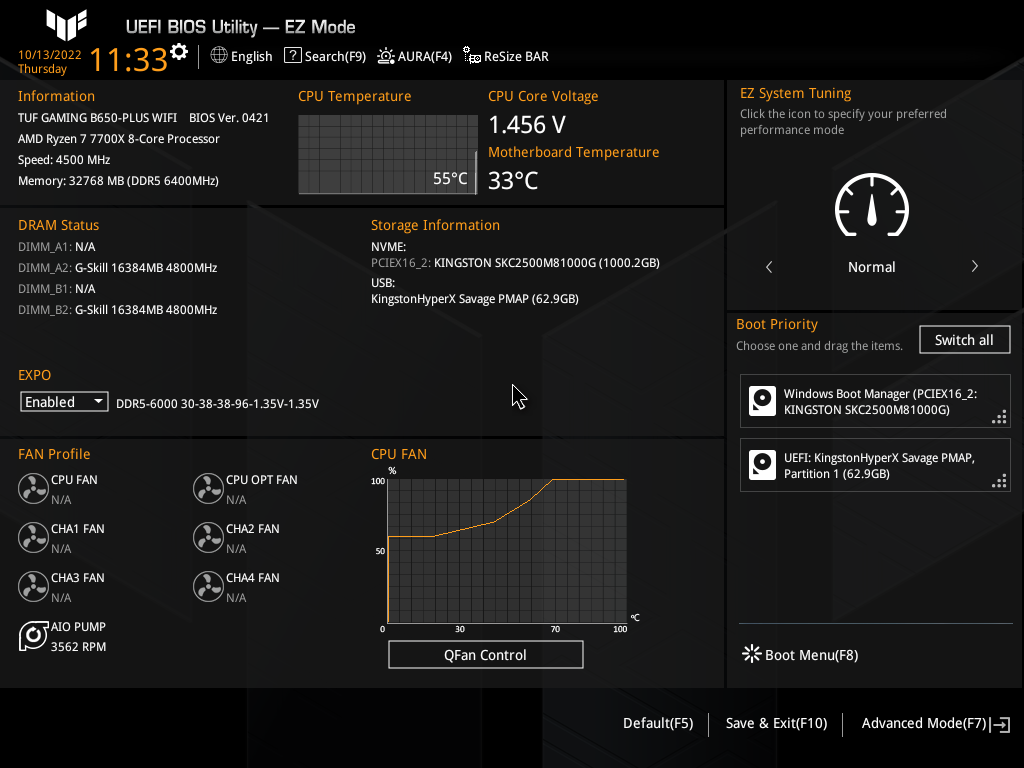

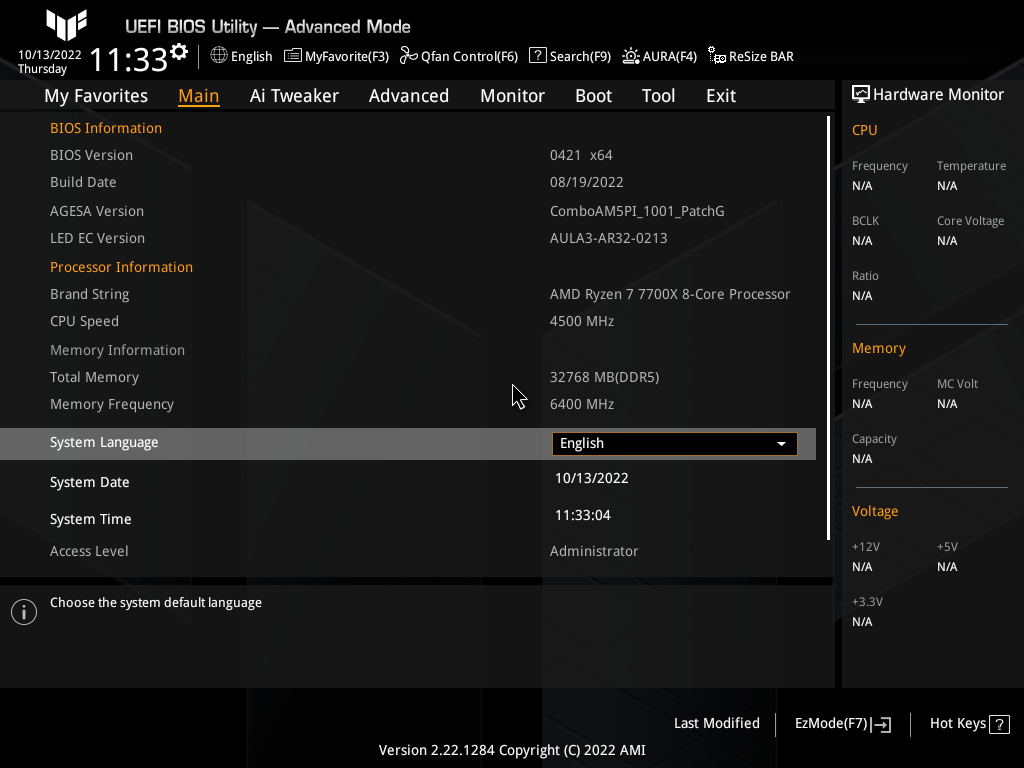

BIOS Info

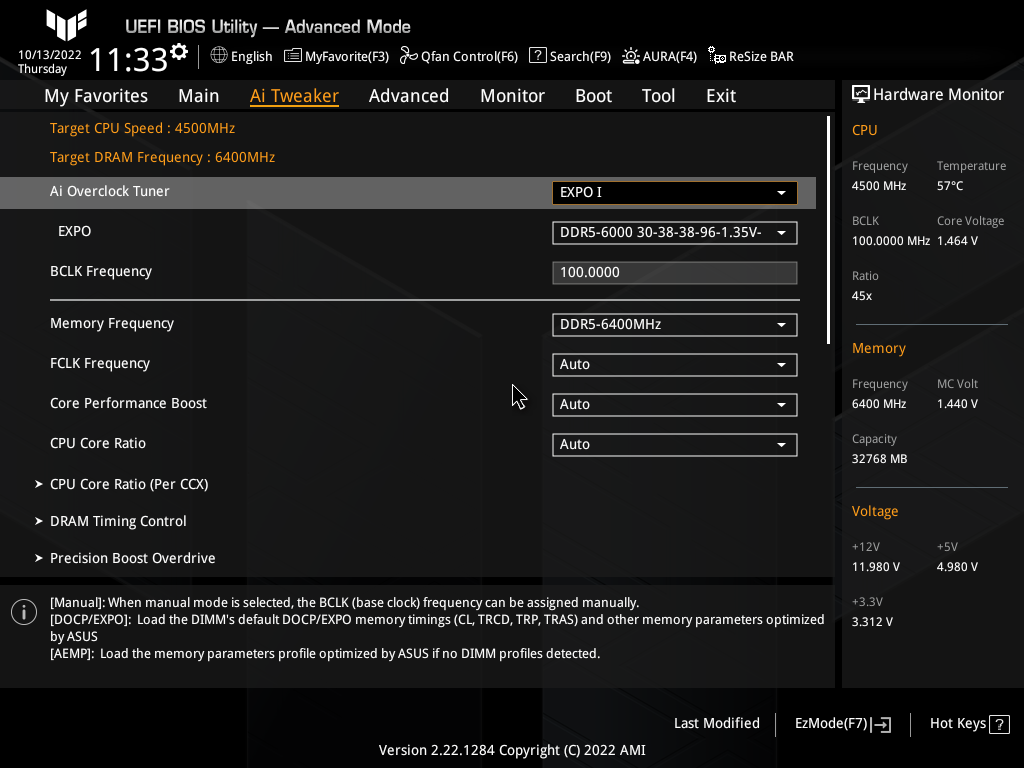

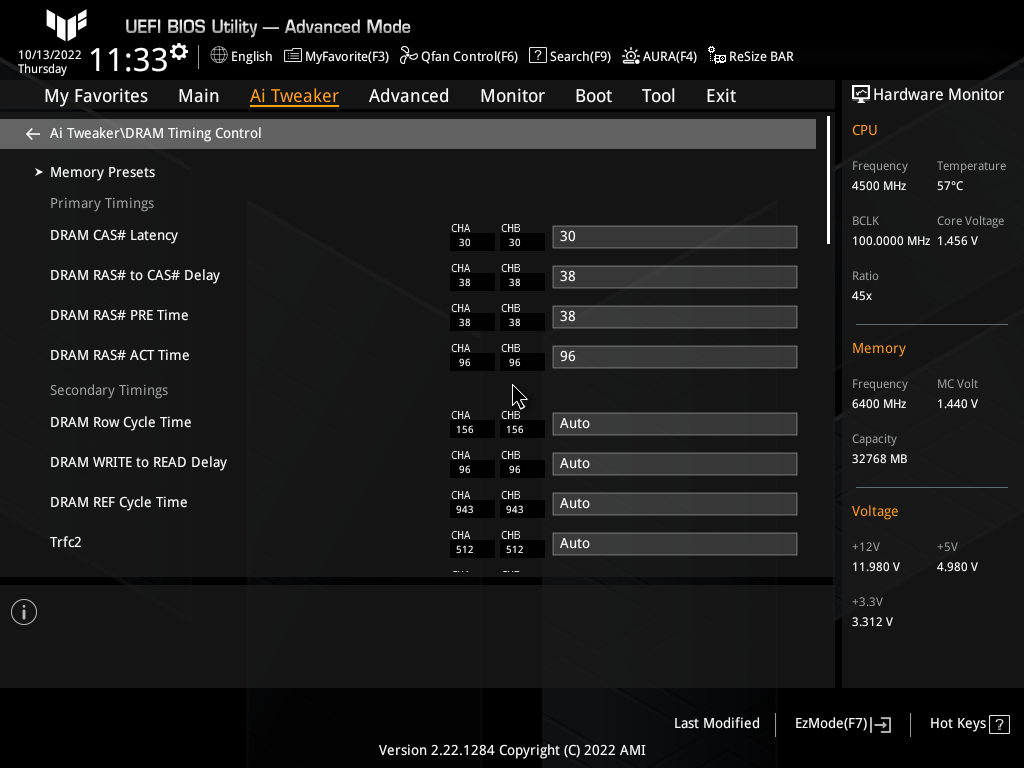

DDR5 6400達成
