先前有消息傳出 AMD Fury X2 的正式發布時間不遠，
大概會在這個月的 GDC、VRDC 大會上登場，
有些媒體已經拿到樣品卡，張貼出清晰版的各種角度照。

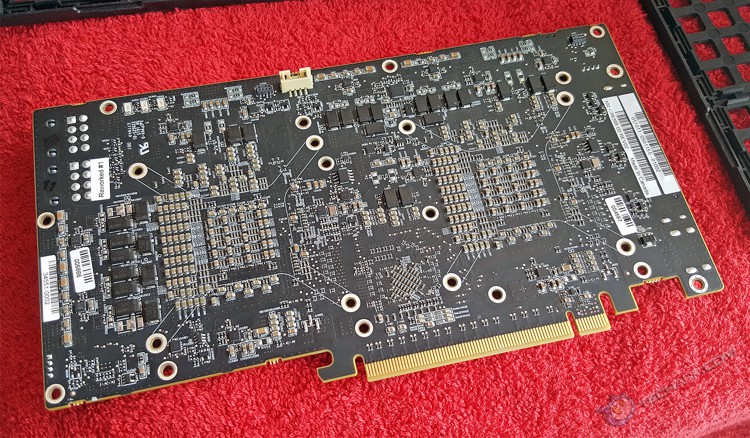

Tehc ARP 網站最近曝光了 AMD Fury X2 實卡裸照，

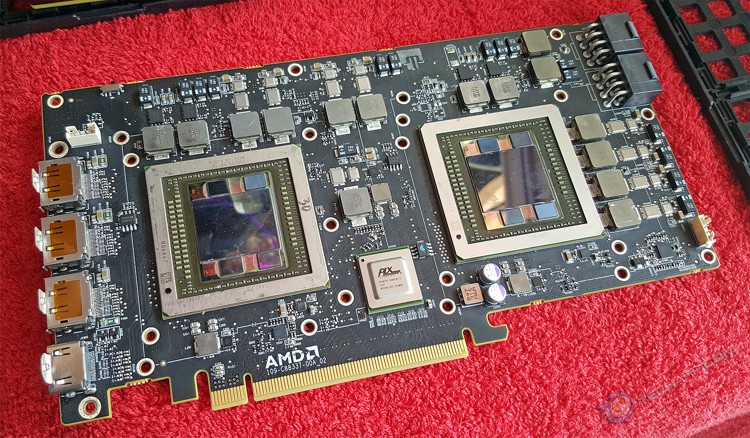

PCB基本上與最早前所洩漏的布局差不多，無疑是兩顆 Fiji 核心，
每顆搭配4+2相供電設計，每顆搭配4GB HBM，共8GB，
核心之間是透過 PEX8747 橋接晶片橋接。

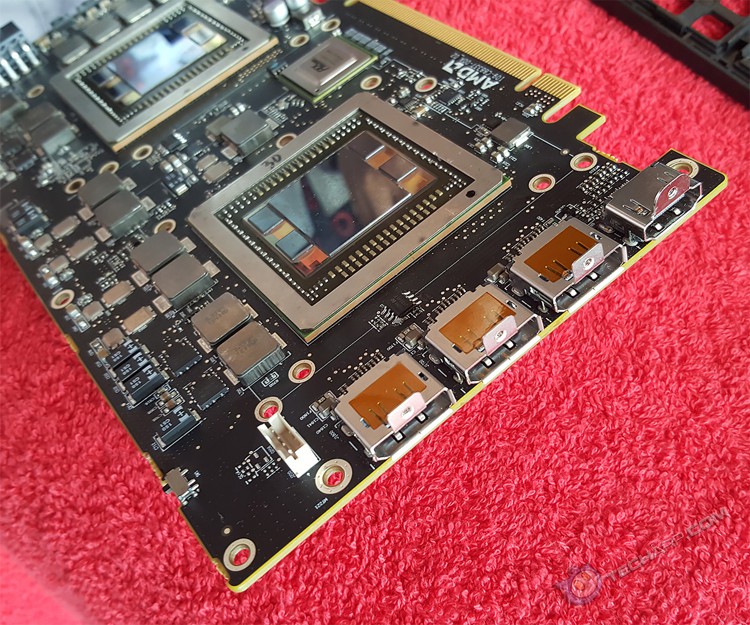

輸出埠有3個DP、1個HDMI。

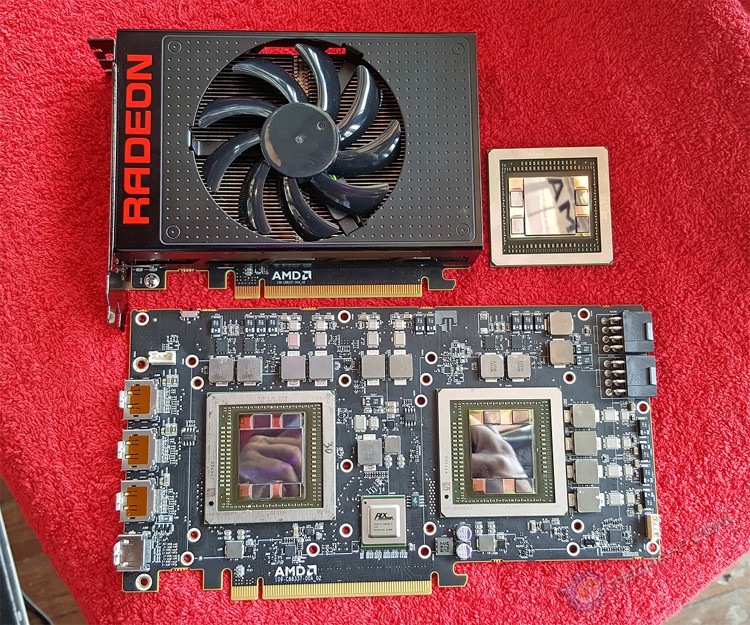

與 Nano 相比雖然大了不少，但 Fury X2 PCB 的長度大約是21公分，
相比一般高階旗艦卡都還是要小很多。
