前言 :
繼去年 8月 ASUS ROG CROSSHAIR X870E HERO的上市，經過了 10個月的等待，ROG最旗艦級的 ASUS ROG CROSSHAIR X870E EXTREME終於在今日於滄者極限現身，ASUS ROG CROSSHAIR X870E EXTREME是專為最挑剔玩家打造的旗艦級 AMD Ryzen 9000系列主機板，為 AM5處理器、DDR5記憶體及 PCIe 5.0元件提供極致超頻效能與未來相容性，其全面的連接性包含 USB4，內建的全彩 5 吋 LCD 螢幕，可透過 Armoury Crate 顯示 ROG 專屬動畫、系統資訊，甚至個人化服務，讓玩家在鮮明的螢幕上展現獨特風格，而 ROG Overclocker's Tooklit工具套件，能讓您輕鬆地展現個人超頻風格
身為 ROG CROSSHAIR X870E的頂級主機板 X870E EXTREME除了配備了頂級的 20(110A)+2(110A)+2(80A) >功率級供電解決方案之外，另有完善的多功能散熱選項，能充分發揮 AMD Ryzen 9000系列處理器的終極效能，但更重要的是 X870E EXTREME的 All New Q-Design和 BIOS Q-Dashboard功能，讓構建 PC變得比以往更輕鬆容易，X870E EXTREME還有許多值得介紹的內容，包括全新的 NitroPath DRAM技術，全新的 Q-Antenna，全新的 AI Networking II (WiFi 7)、高達 40 Gbps雙向頻寬的雙 USB4 TYPE - C、AI Cooling II、AI Overclocking、Core Flex、Curve Optimizer、Gen5 PCIe、M 2，以及高保真音訊等等，接著就讓滄者來為您一一介紹
AMD 800系列主機板規格差異比較表
ASUS ROG CROSSHAIR X870E EXTREME開箱及功能介紹

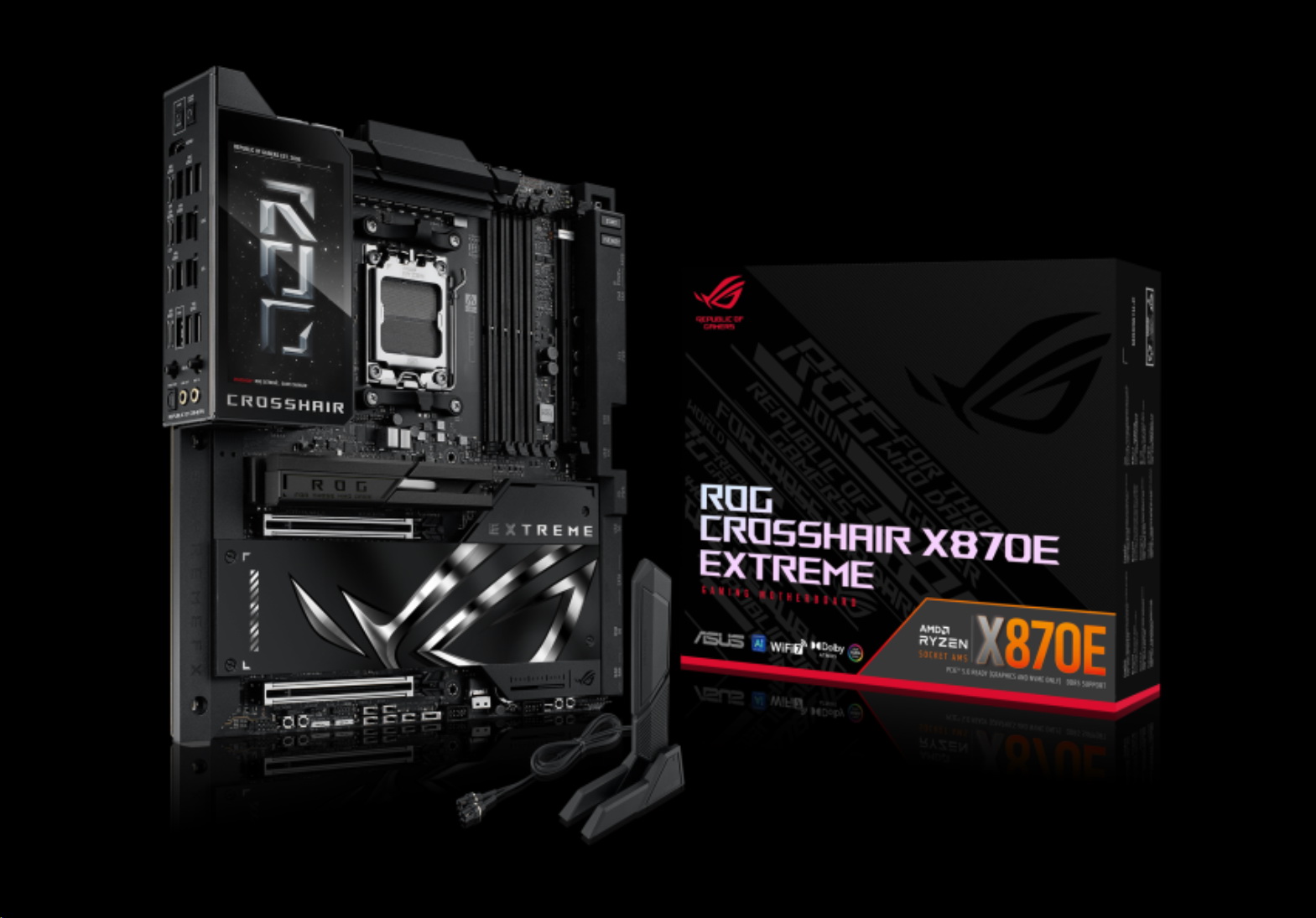

彩盒正面
彩盒正面的設計佈置採 ROG一貫的手法，深色的底色搭配 ROG標準圖騰，襯托出最高科技的神秘感

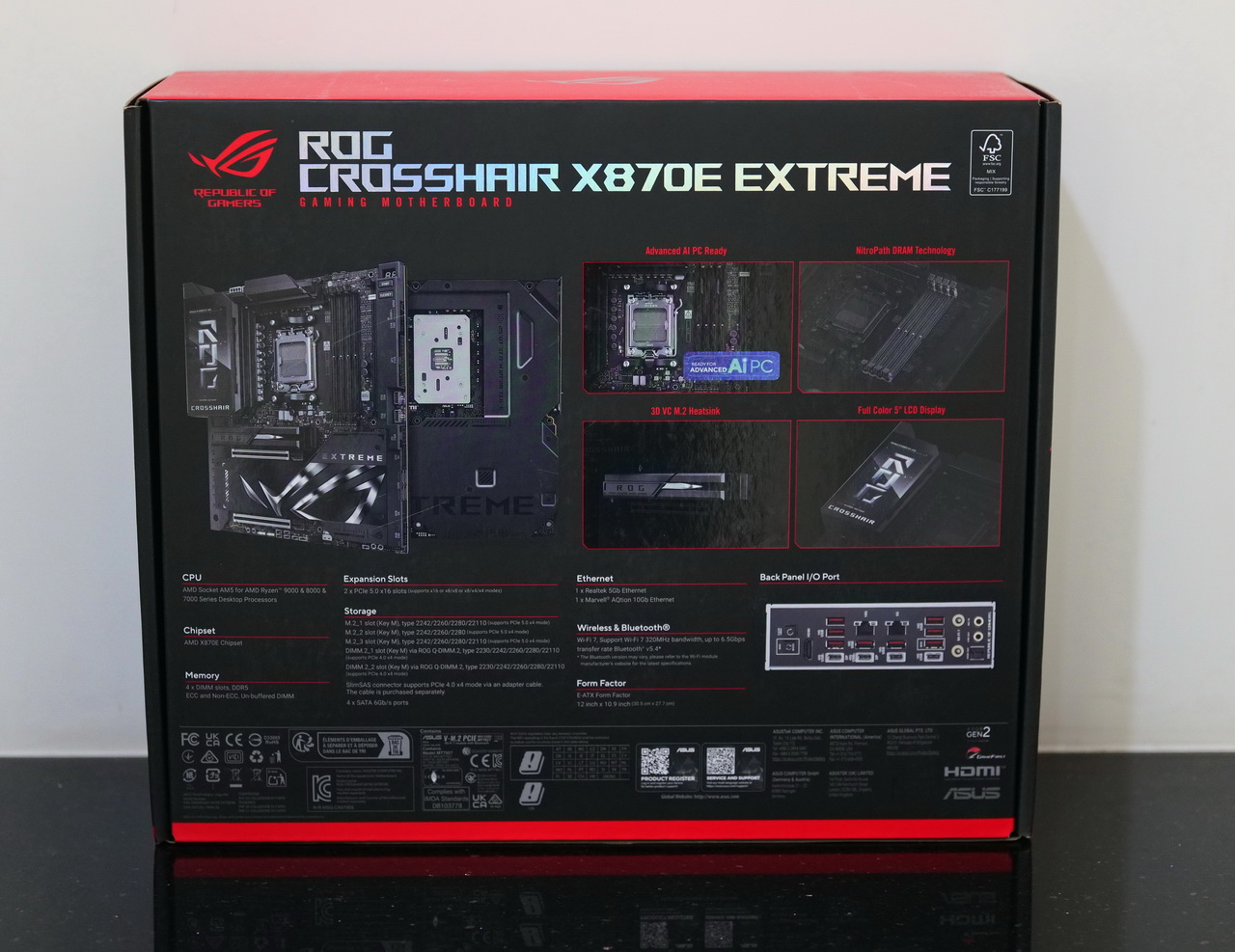

彩盒背面
彩盒背面印有 ASUS ROG CROSSHAIR X870E EXTREME的諸元介紹

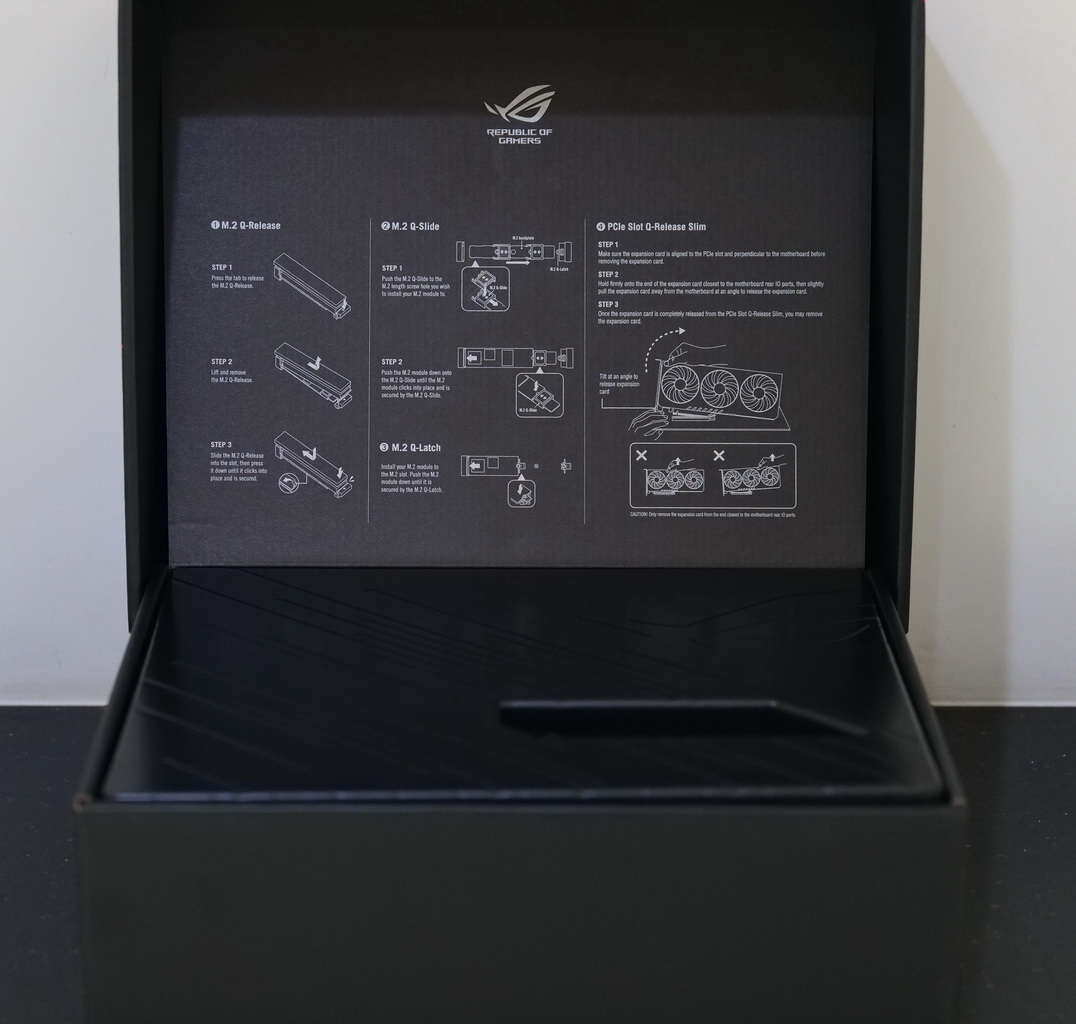

掀蓋
掀開彩盒上蓋的瞬間總會為科技人帶來愉悅的快感，同時在上蓋內側也有 All New Q-Design的介紹
移開塑膠泡殼，可以見到碩大且沉甸的主機板安靜地躺在彩盒裡

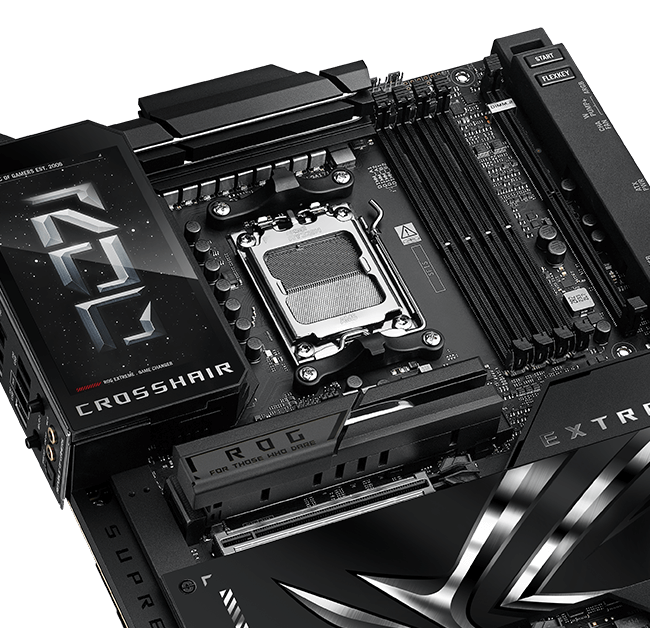

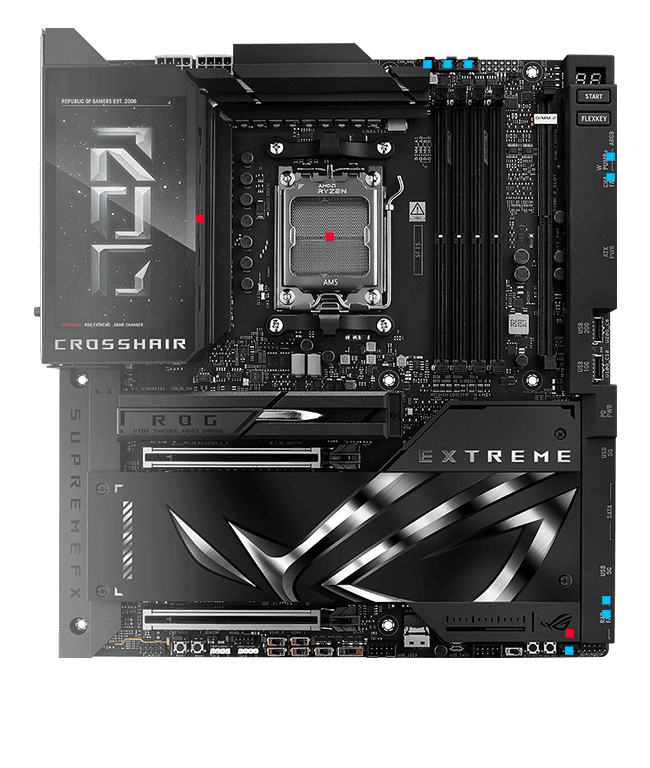

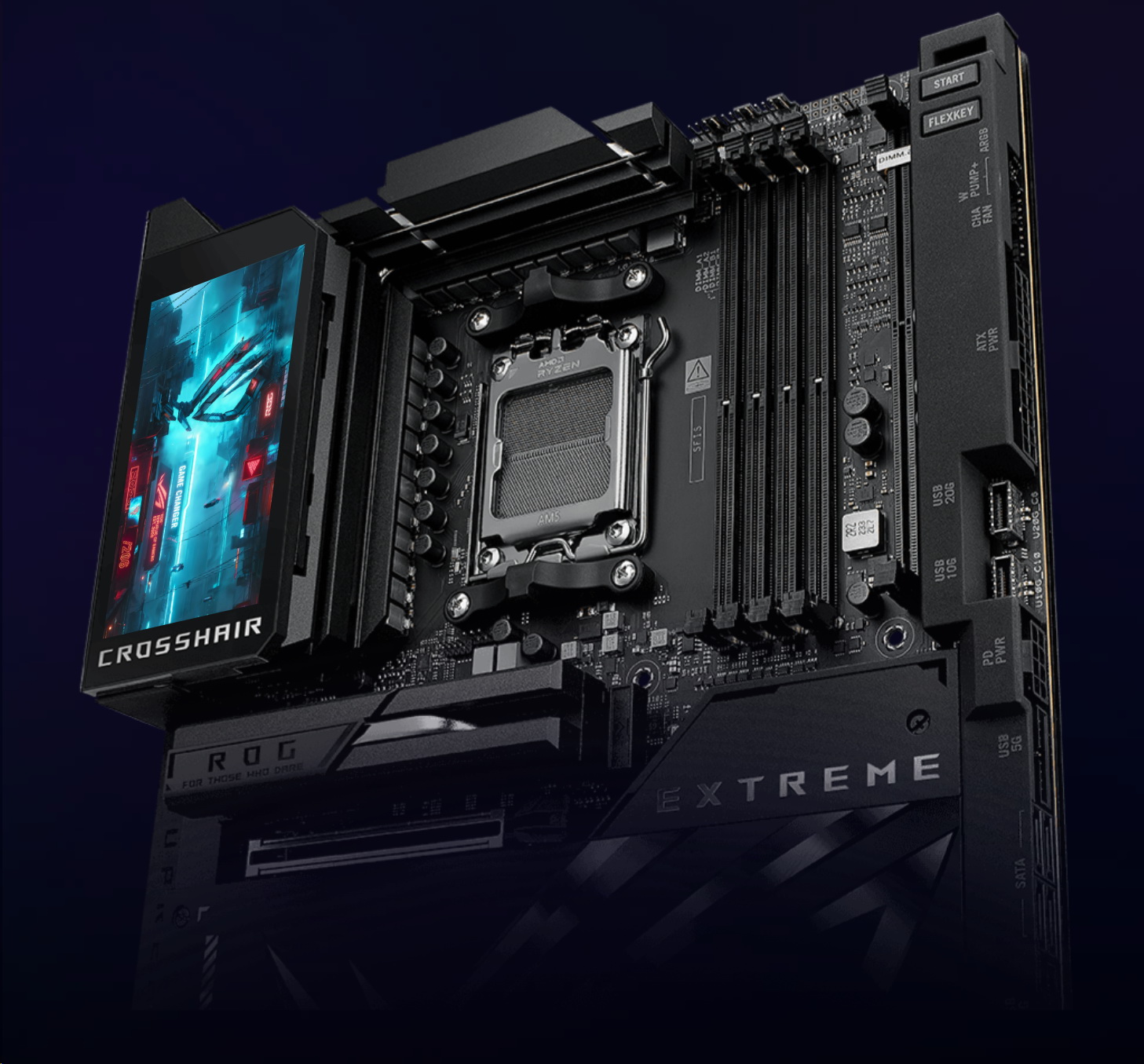

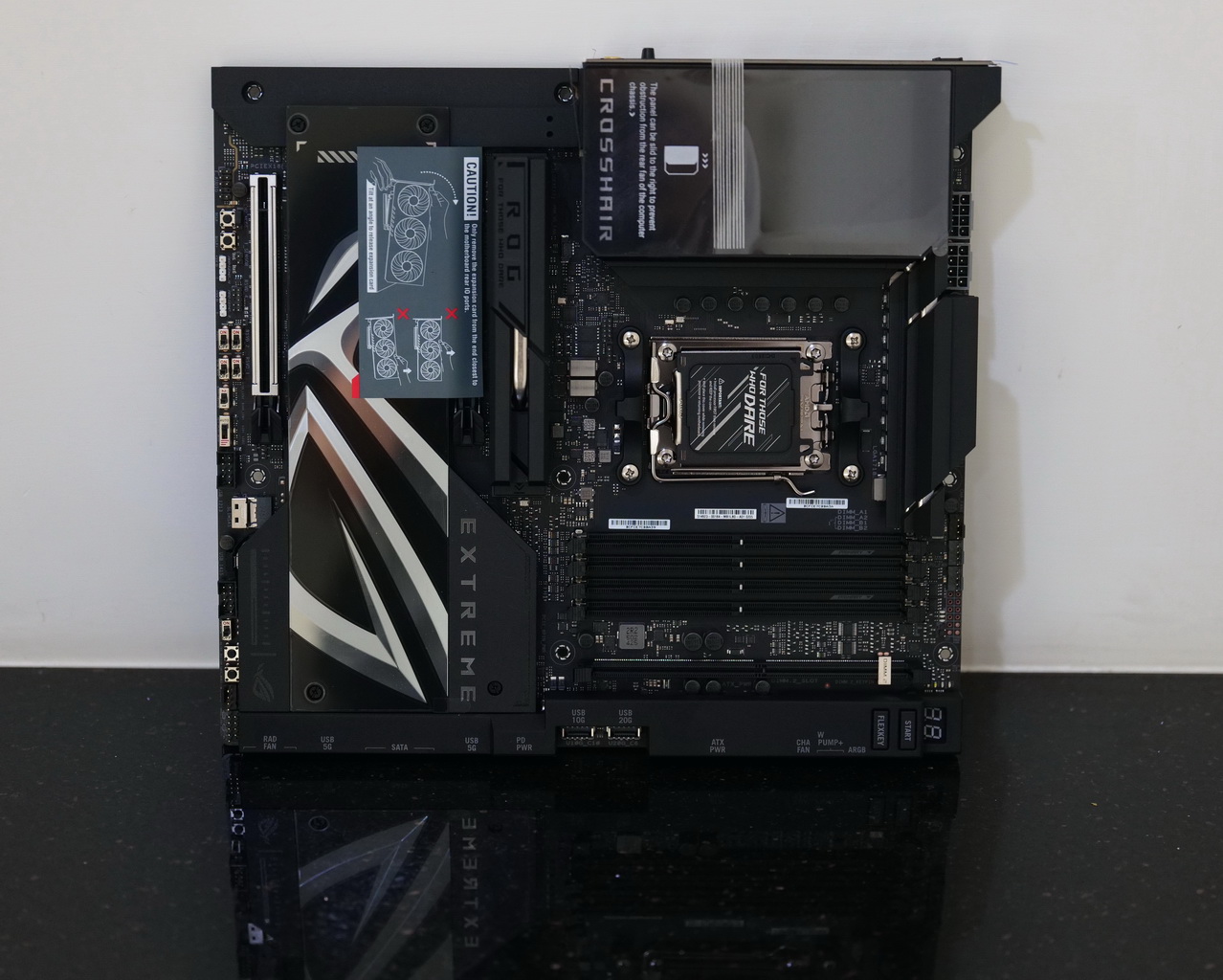

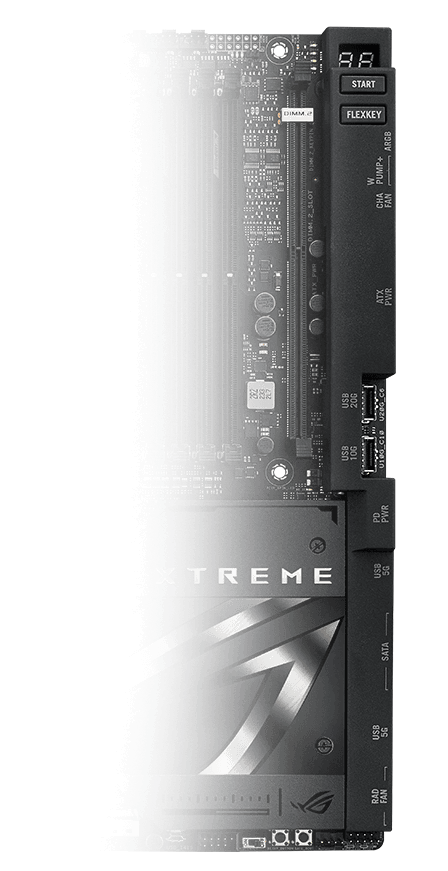

主機板鳥瞰
採深色系印刷的 ROG CROSSHAIR X870E EXTREME PCB搭配優質金屬元件，以及鍍鎳表面的質感，大型 M.2和晶片組散熱器上的 ROG立體線條與 白金色的 EXTREME字樣，為 X870E EXTREME添加了最旗艦的氣質
ROG CROSSHAIR X870E EXTREME是專為最挑剔玩家打造的旗艦級 AMD Ryzen 9000系列主機板，為 AM5處理器、DDR5記憶體及 PCIe 5.0元件提供極致效能與未來相容性。其全面的連接性包含 USB4，內建的 5吋 LCD螢幕則為 ROG標誌增添更動態的 RGB燈效，玩家可自行設定，用來監控系統效能或展現個人風格

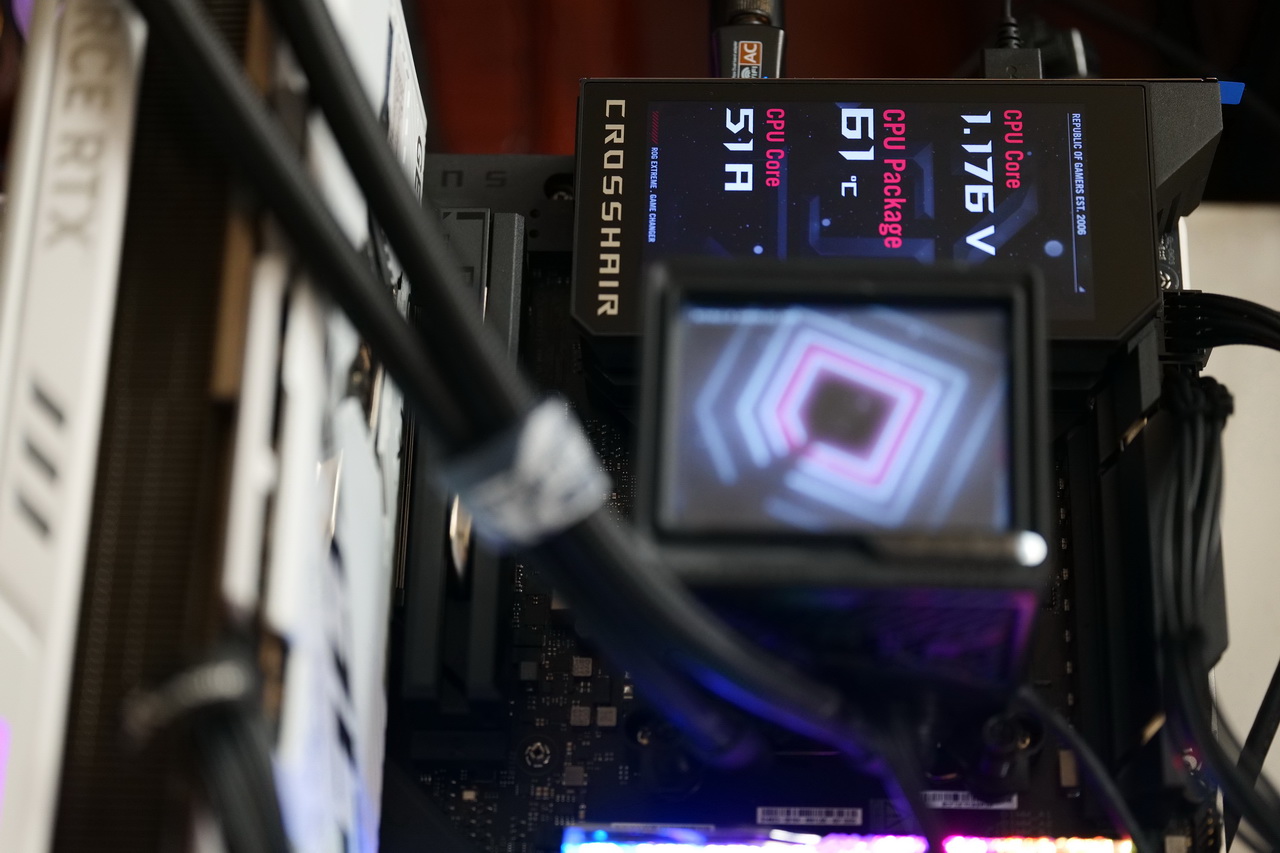

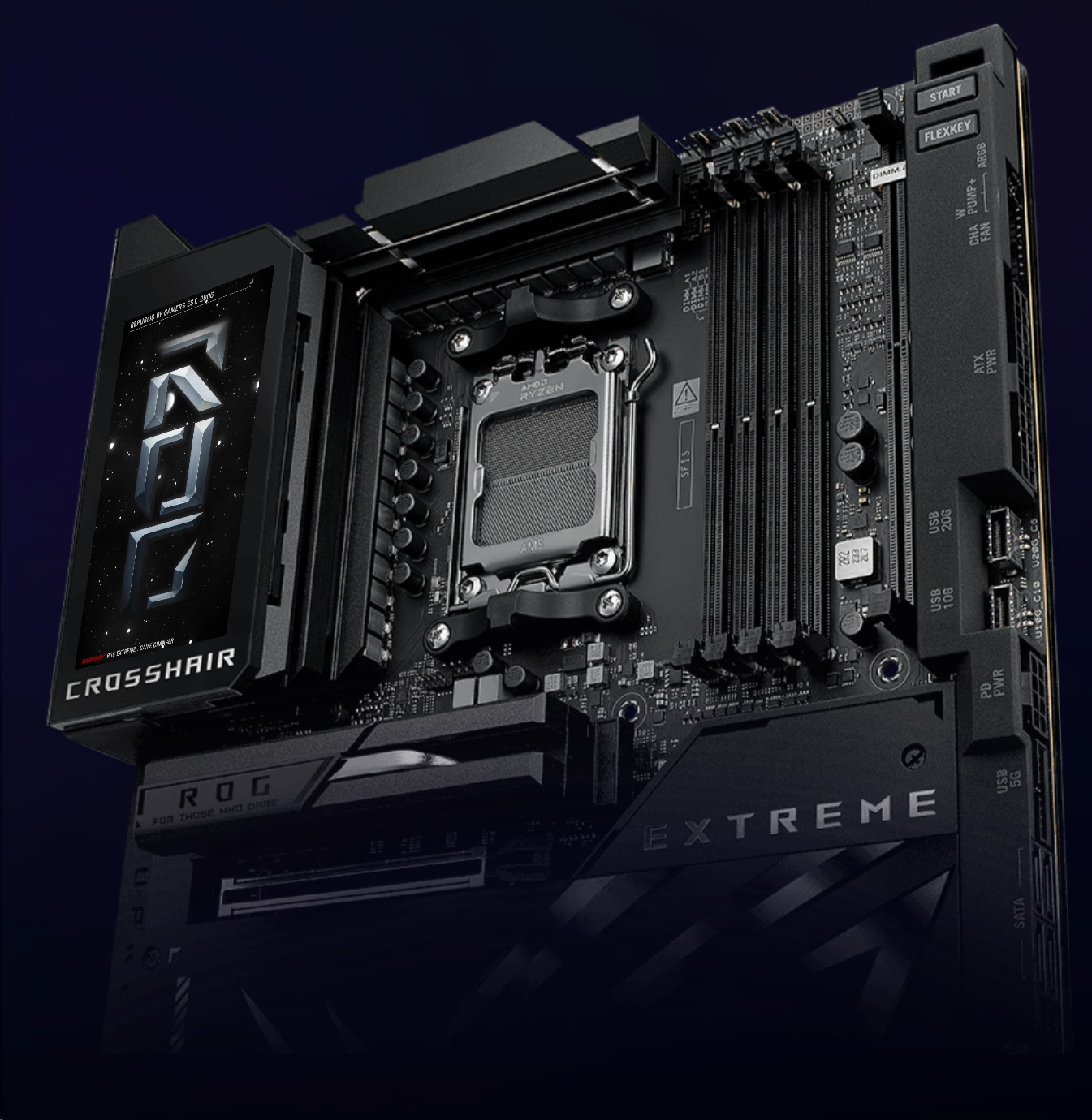

內建的 5吋 LCD螢幕預設動畫

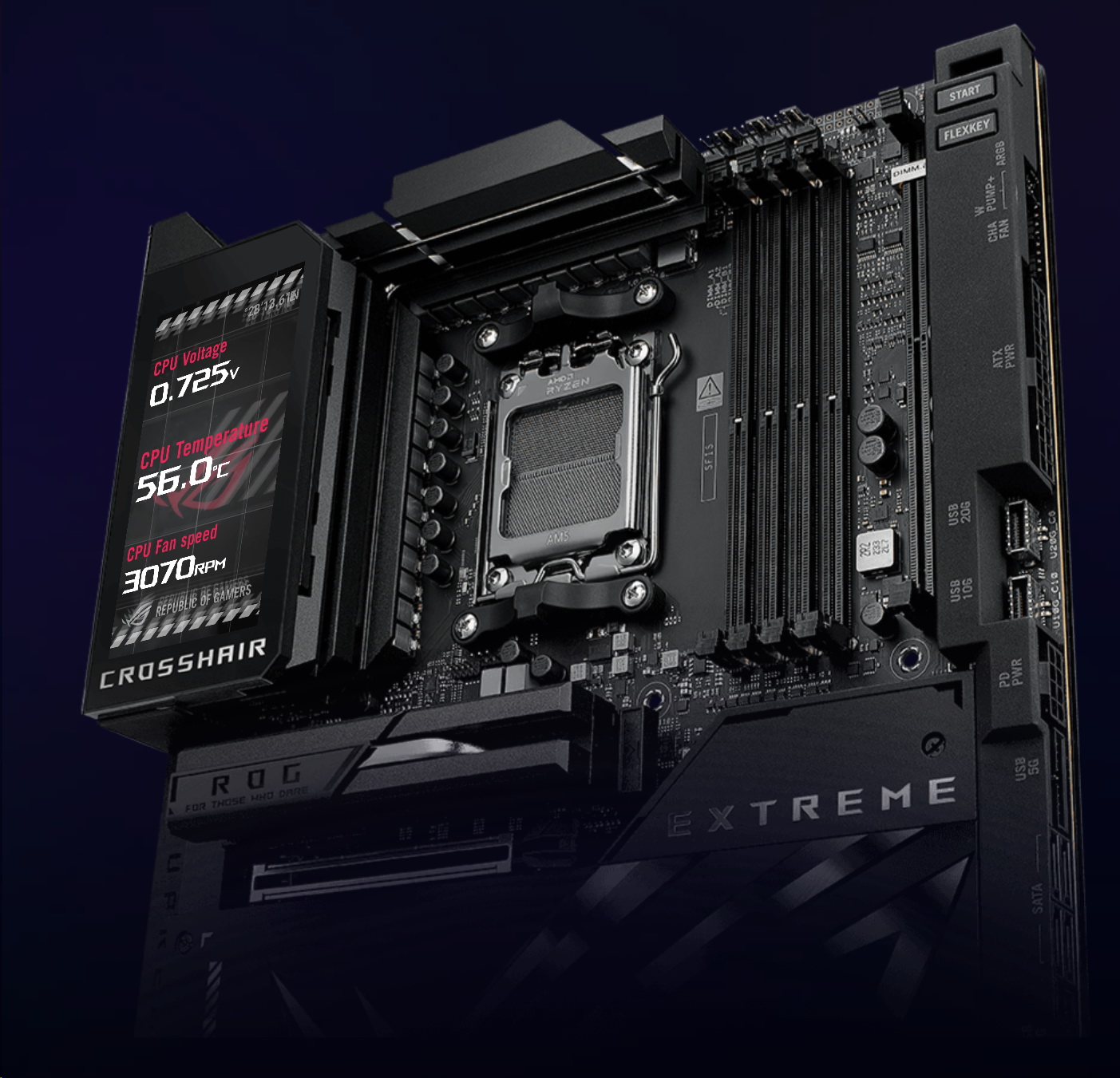

硬體資訊
自訂圖片
ASUS ROG CROSSHAIR X870E EXTREME秉持 EXTREME的傳統，其電力傳輸是所有主機板中首屈一指的，EXTREME擁有高達 20(110A)+2(110A)+2(80A) >功率級之供電 ROG終極電源解決方案，這讓 EXTREME擁有巨大的超頻空間

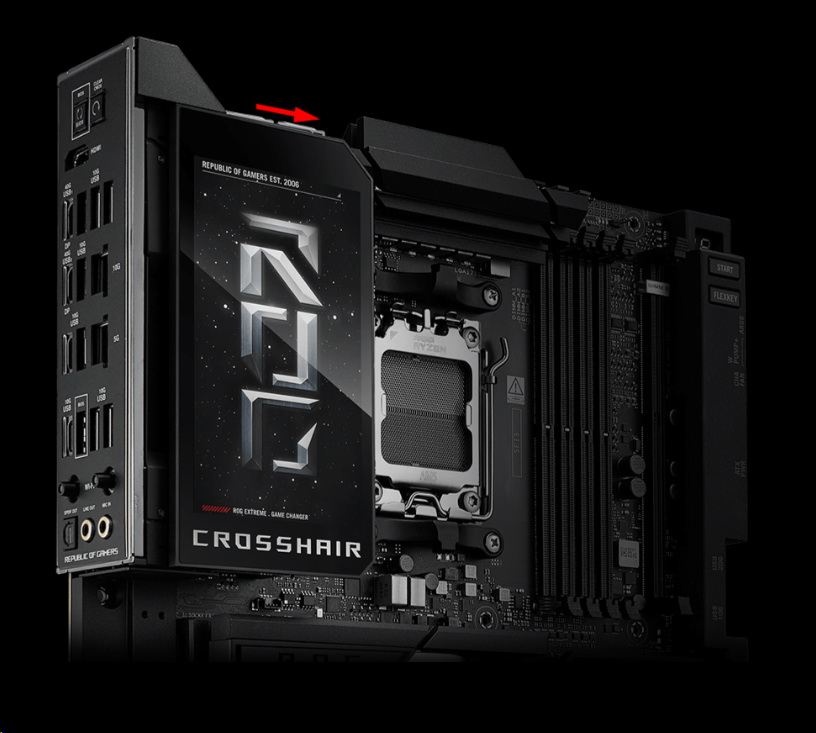

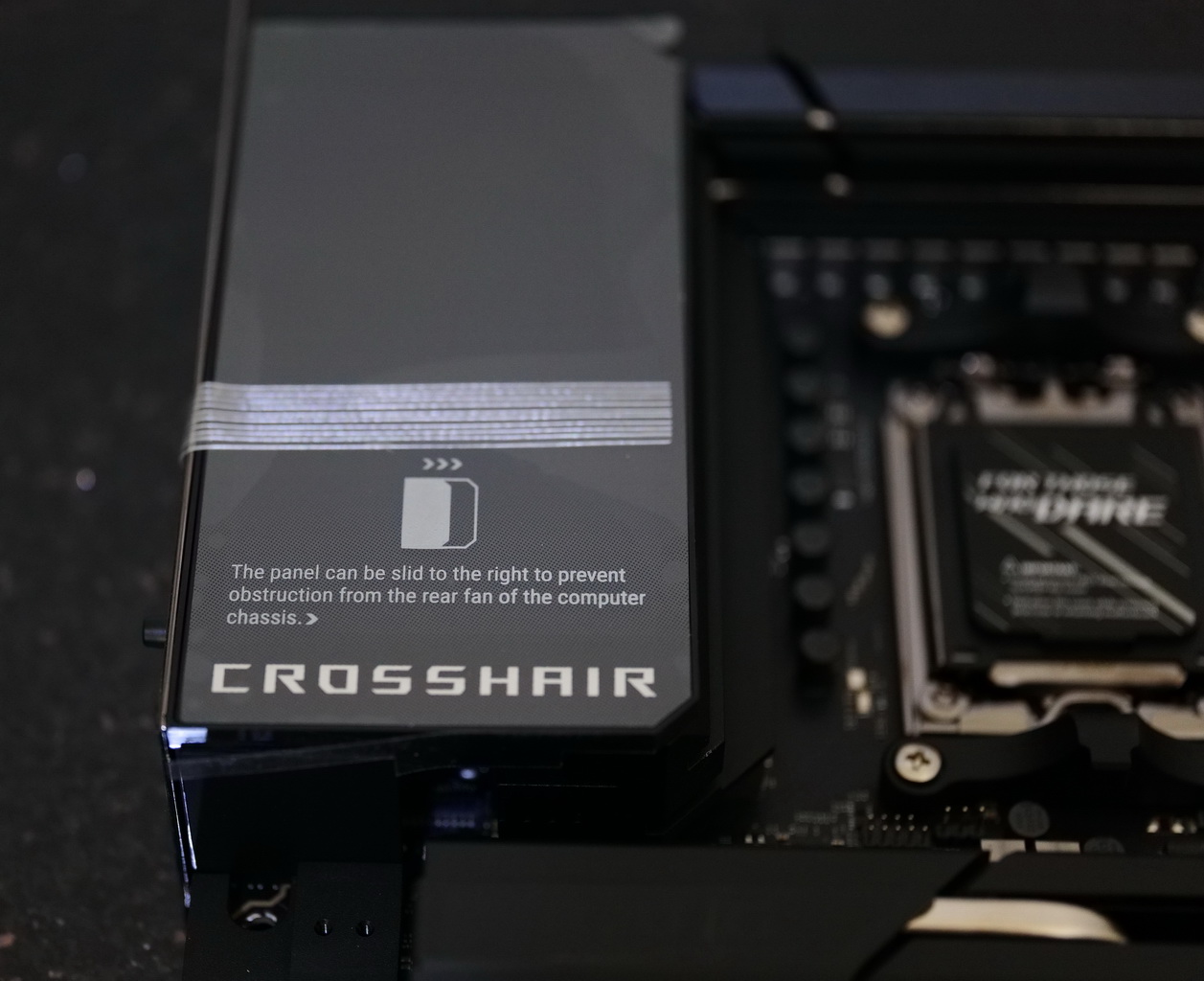

滑動式 LCD面板
ROG CROSSHAIR X870E EXTREME在後 I/O面板上的 LCD面板，可向右滑動以避免風扇阻擋，讓使用者充分享受這款旗艦平台的大膽美學設計
當只有最快的速度才能滿足您的要求時，請選擇 ROG X870E EXTREME，憑藉板載 USB 4.0和強大的超頻功能，具有更快的雙通道 DDR5記憶體支持、AMD EXPO技術以及對顯卡和 NVMe的 PCIe 5.0支持，您可以放心的進行玩最苛刻的超頻或最龐大的遊戲，並以革命性的性能任務交付予 ROG X870E EXTREME主機板
X870E EXTREME PCIE 5.0
ASUS ROG CROSSHAIR X870E EXTREME採用新標準提供豐富的 Gen 5支持，為可用的最快 SSD和顯示卡提供不受限制的頻寬
X870E配備 44條 PCIe通道和直接連接到處理器的 PCIe 5.0 NVMe，其中 16條通道專用於顯示卡，當同時啟用 PCIe 5.0直接處理器儲存和顯示處理時，X870E提供的頻寬是競爭平台的兩倍
AMD並承諾 AM5腳位將支援至 2027年

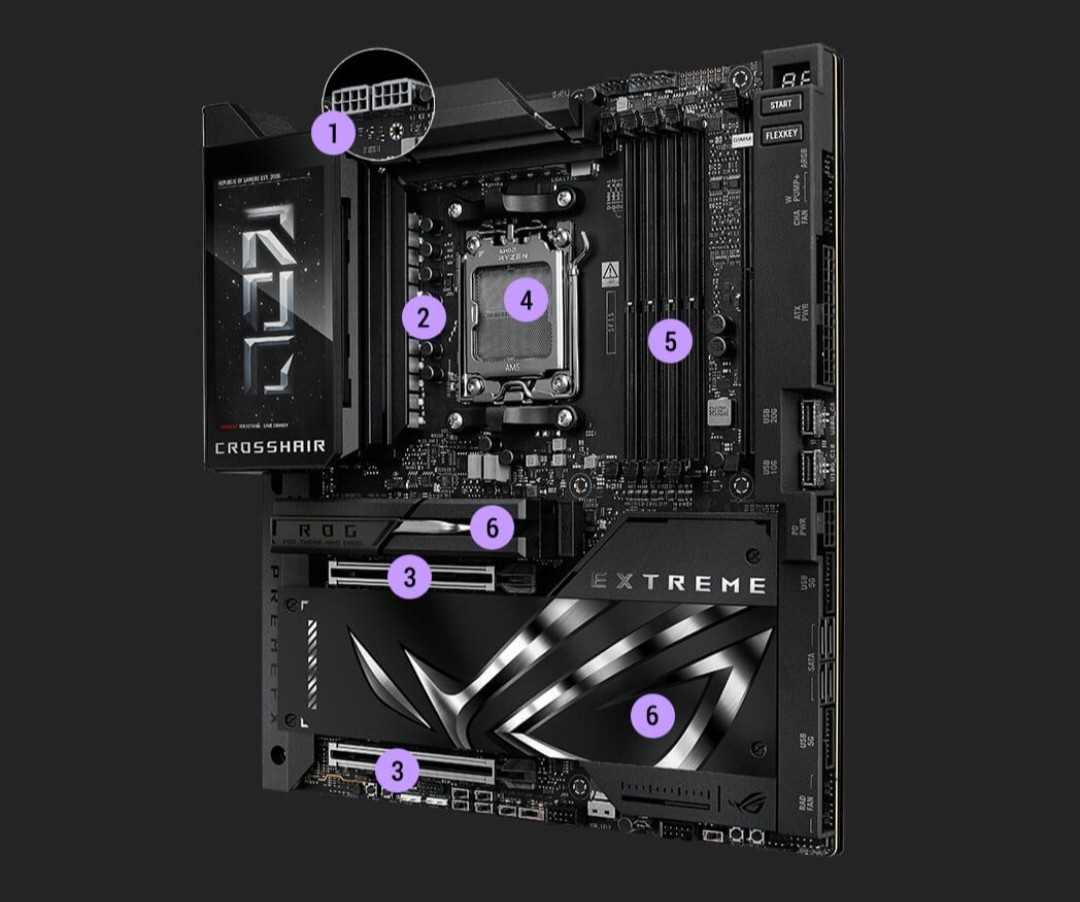

ASUS ROG CROSSHAIR X870E EXTREME強大威力與效能
1.雙 PROCOOL II電源
2.20+2+2功率級
3.擴充槽
・ 2 x PCIe 5.0 x16插槽

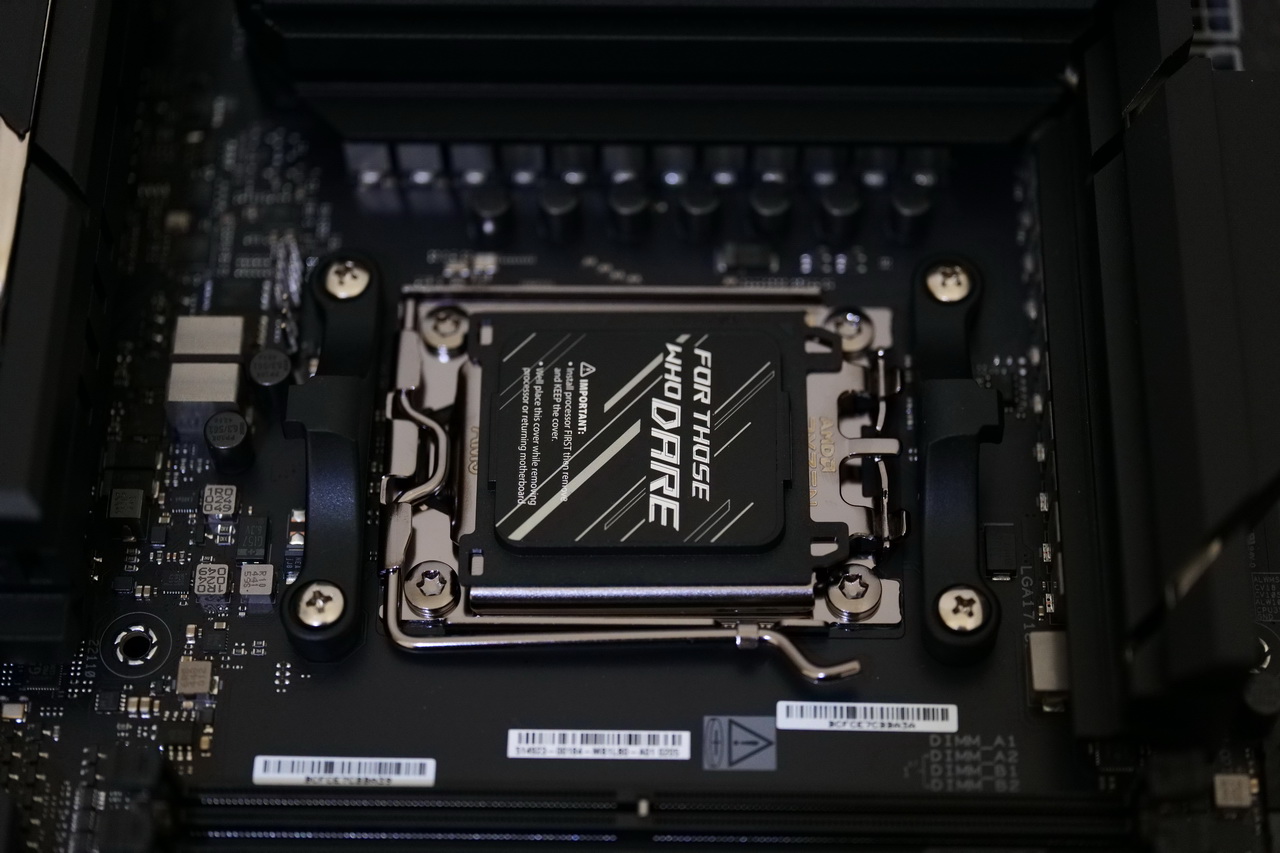

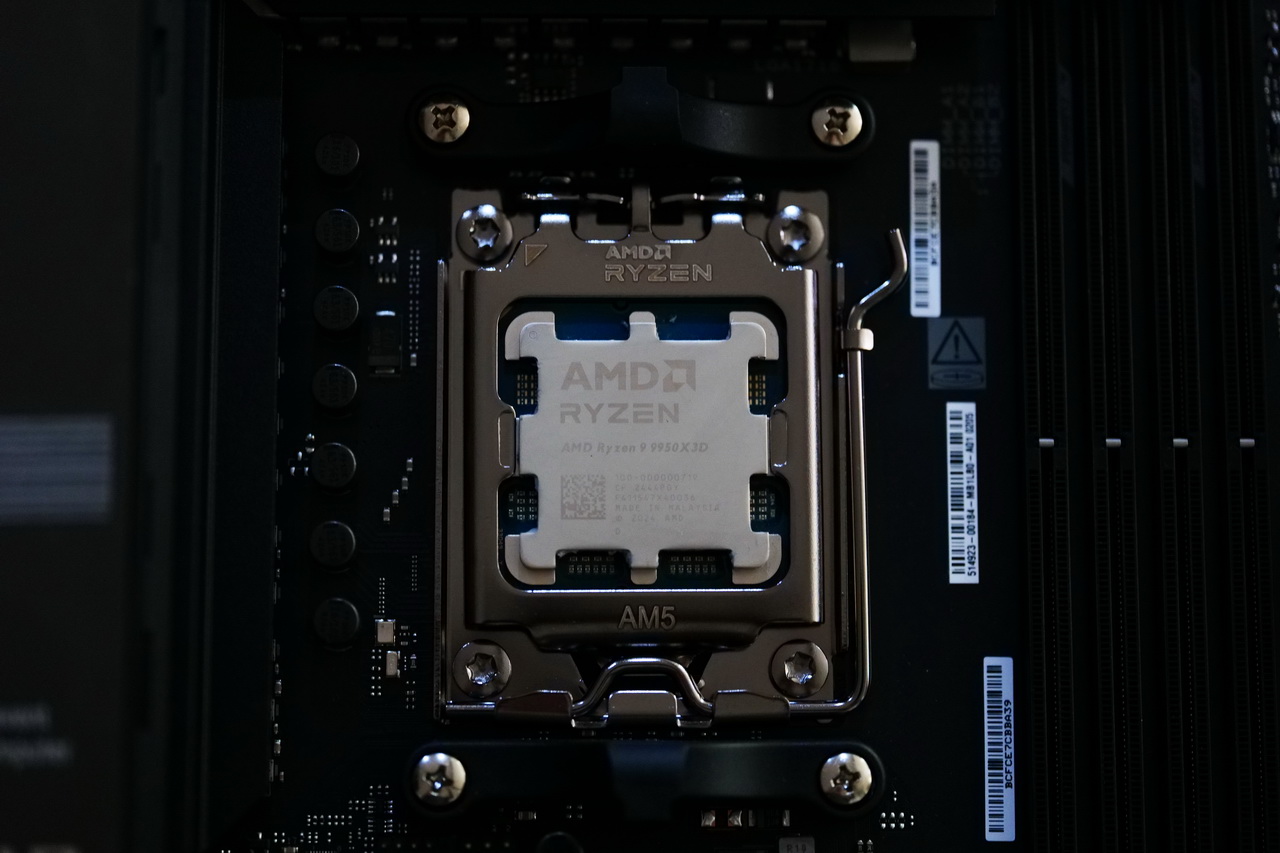

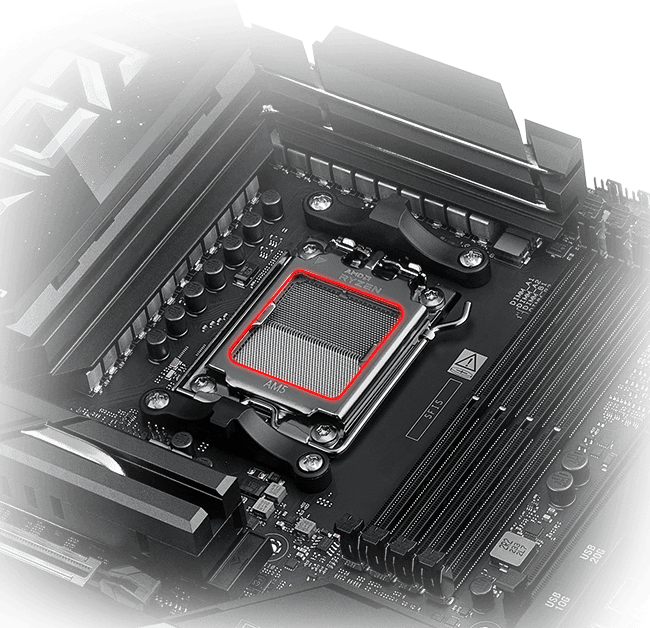

4.AMD AM5插座
適用於 AMD Ryzen 9000、8000和 7000 系列桌上型電腦處理器
5.DDR5、4 個 DIMM
・ 最多 256 GB
・ 雙通道
6.5個 M.2插槽
・ 2 個 M.2 22110 (PCIe 5.0 x4)
・ 1 個 M.2 2280 (PCIe 5.0 x4)
・ 2 x M.2 22110 (PCIe 4.0 x4) (透過 ROG Q-DIMM.2 卡)

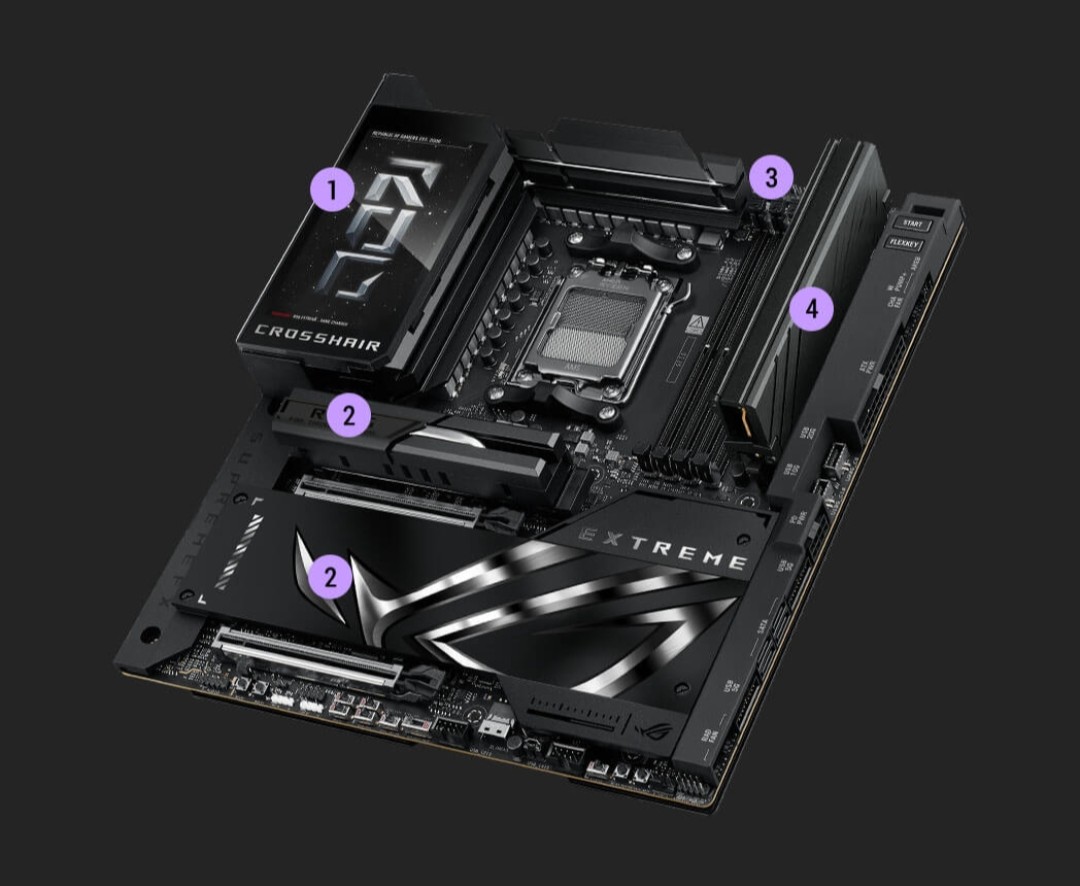

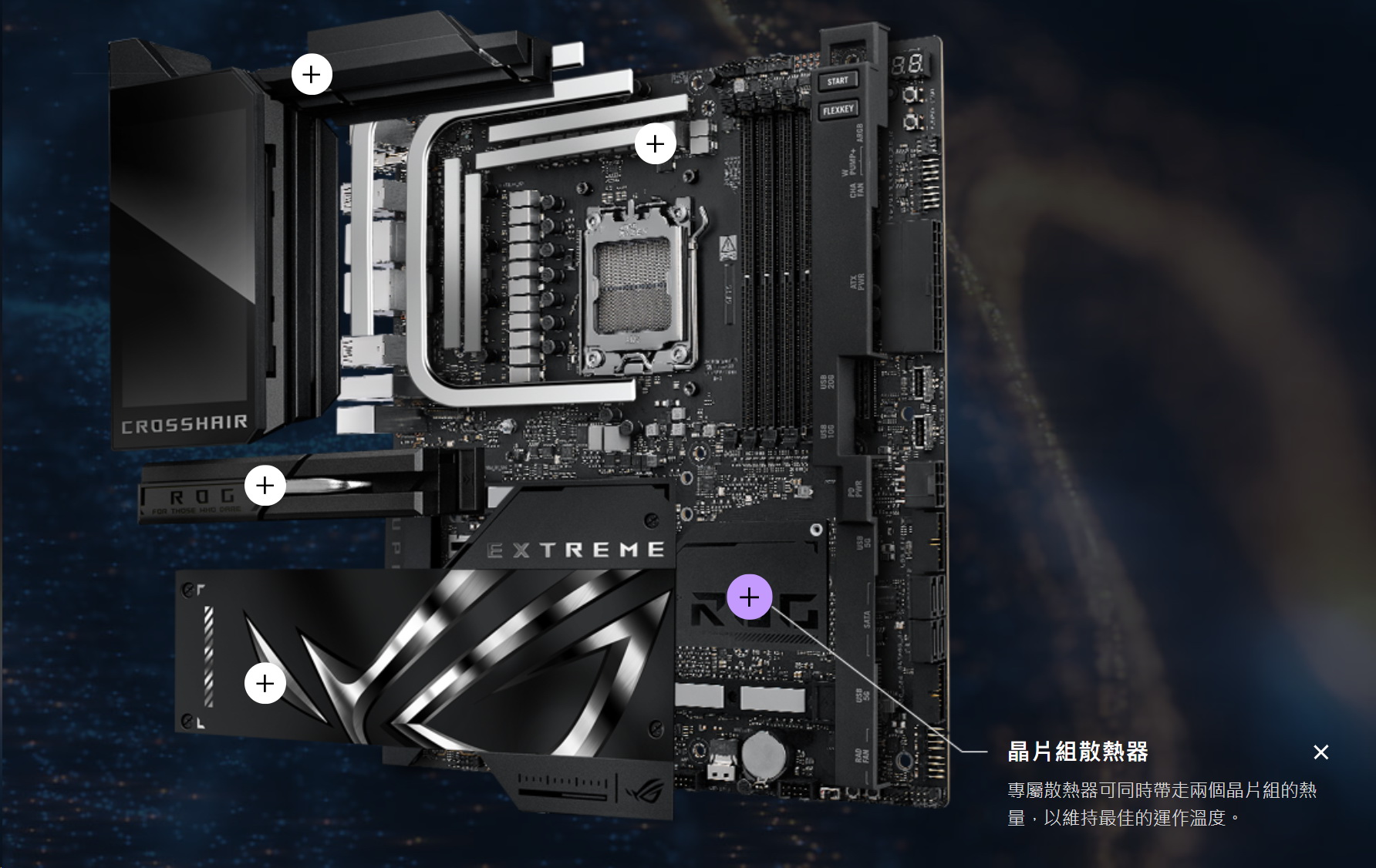

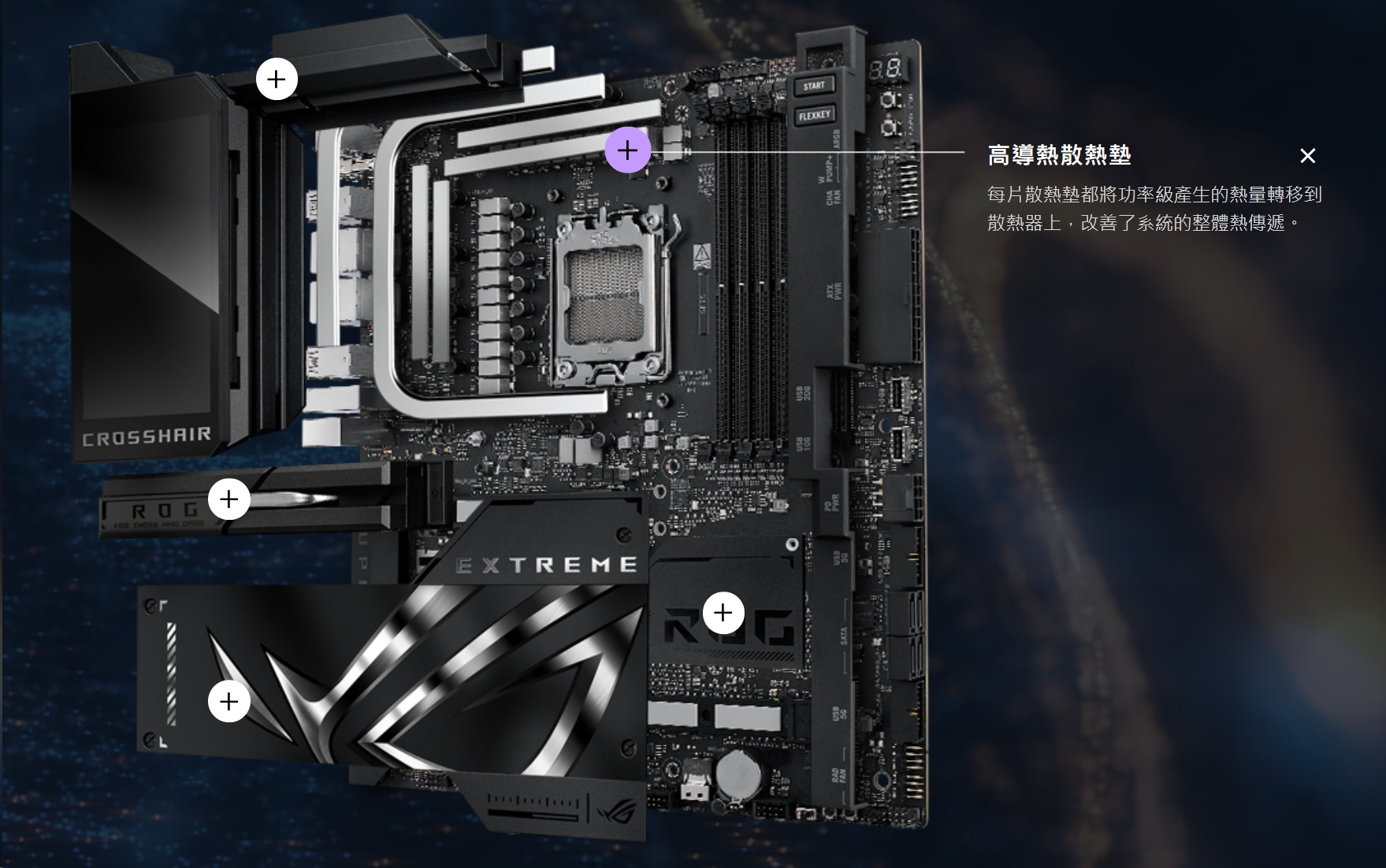

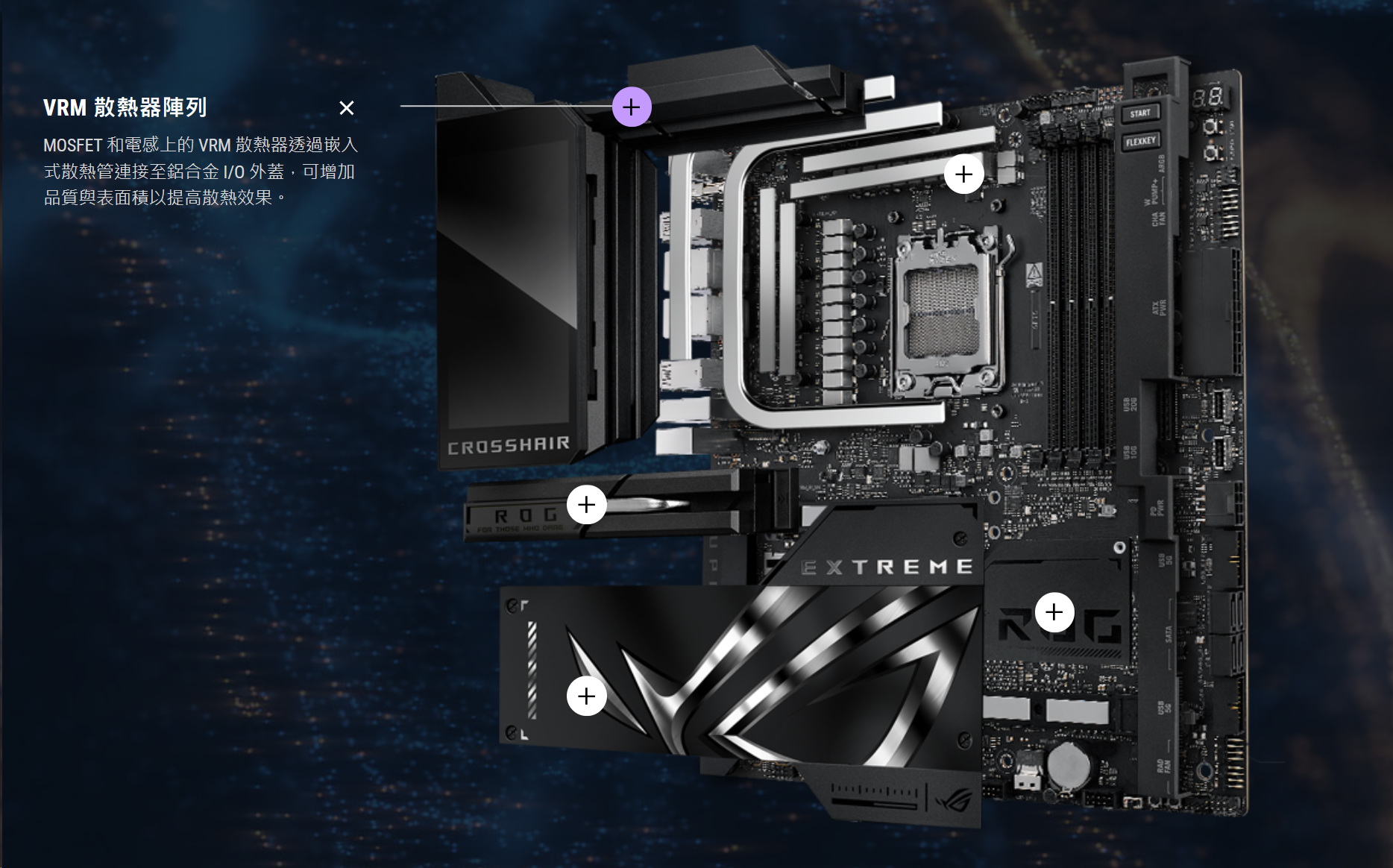

ASUS ROG CROSSHAIR X870E EXTREME之全方位散熱
1.整合式 I/O COVER & VRM散熱器
2.適用於 3 個 M.2插槽的散熱器
3.配備背板和隔熱墊
4.多個 4-PIN PWM風扇接頭
5.ROG DIMM.2散熱器
ASUS ROG CROSSHAIR X870E EXTREME能讓您完全沉浸於遊戲中
1.全彩 5吋 LCD顯示器
2.SUPREMEFX 7.1 ALC4082音訊編解碼器
ES9219 QUAD DAC
・ 120 dB SNR立體聲播放輸出
・ 110 dB SNR錄音輸入
・ LED照明音訊插孔
Dolby Atmos
3.1個 6針腳 ARGB GEN 2接頭，支援 2個 ARGB GEN 2接頭
4.2 X 3-PIN可定址 Gen 2 RGB接頭

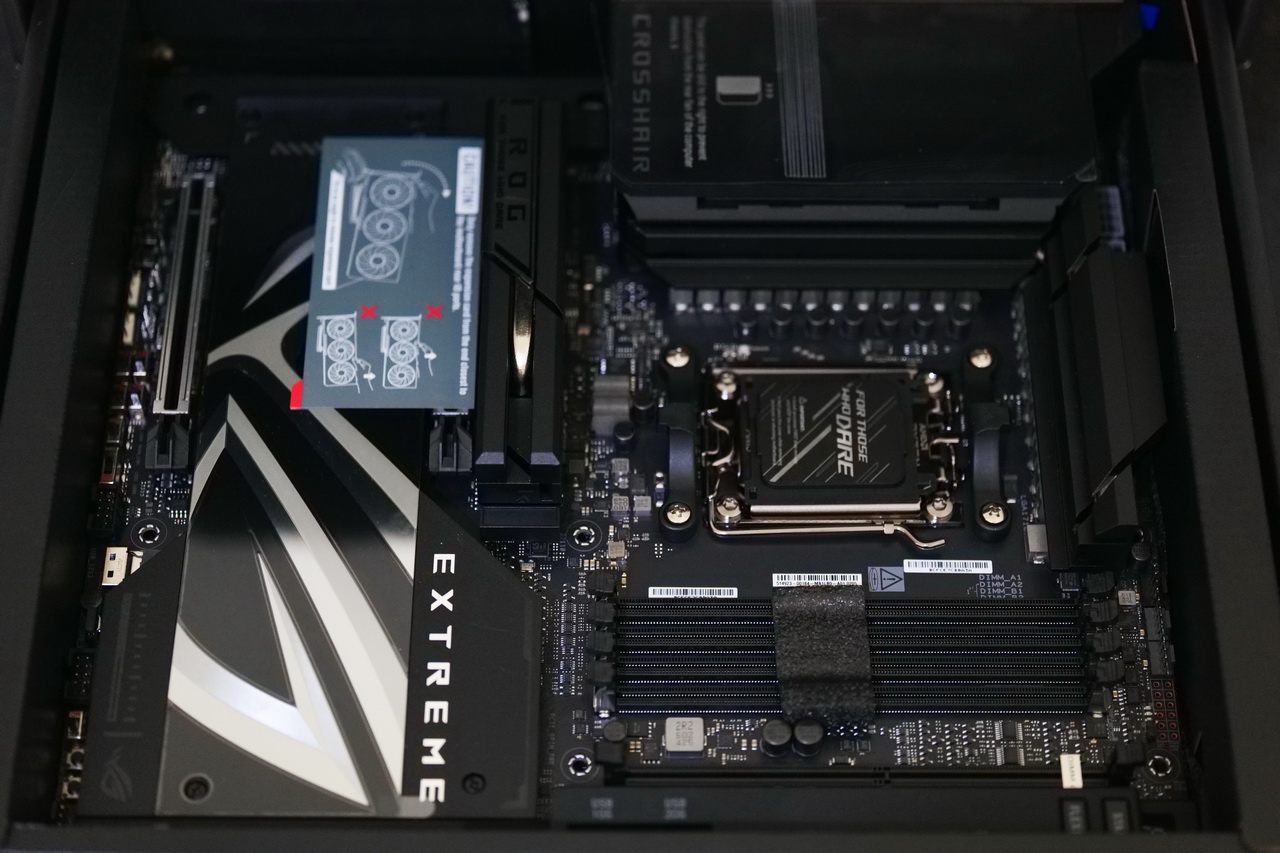

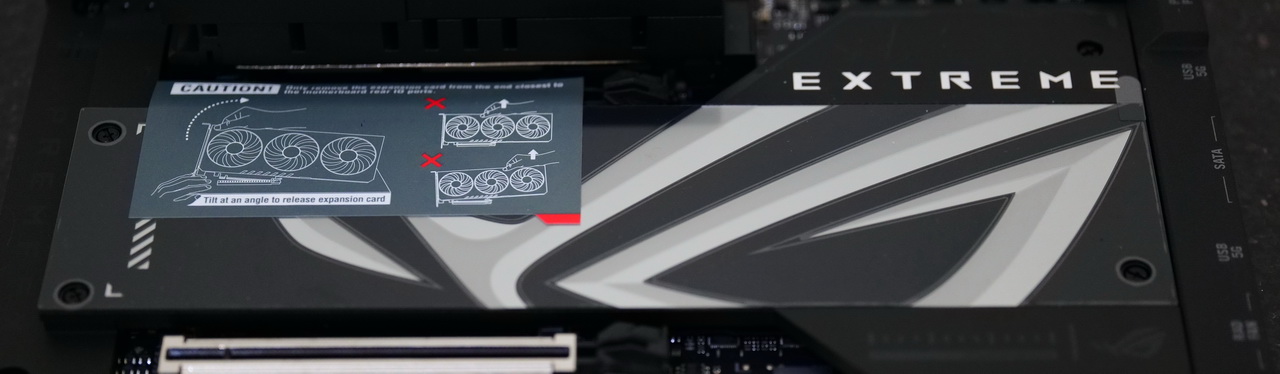

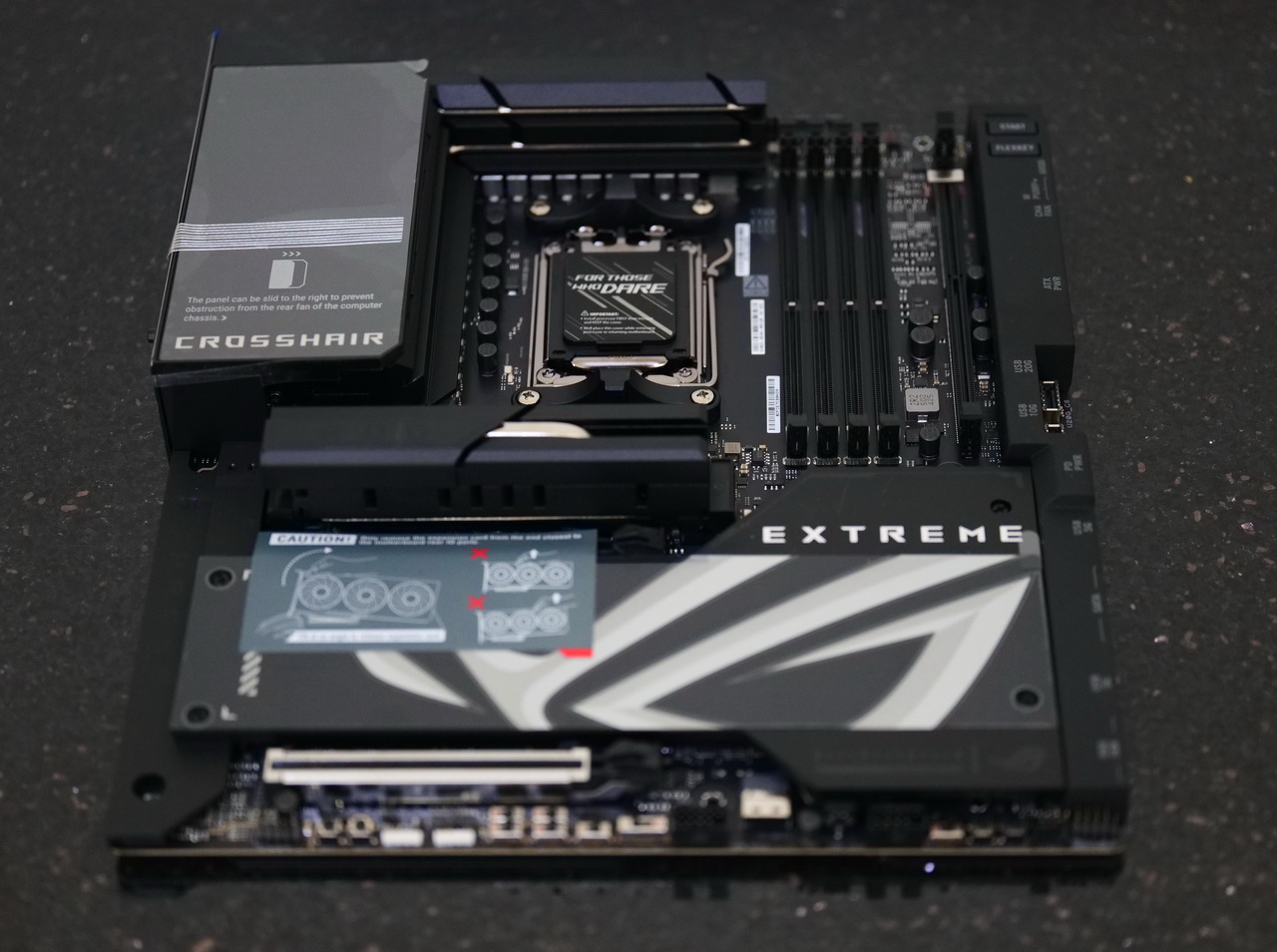

在 ASUS ROG CROSSHAIR X870E EXTREME散熱馬甲上貼有顯示卡的拆卸方式

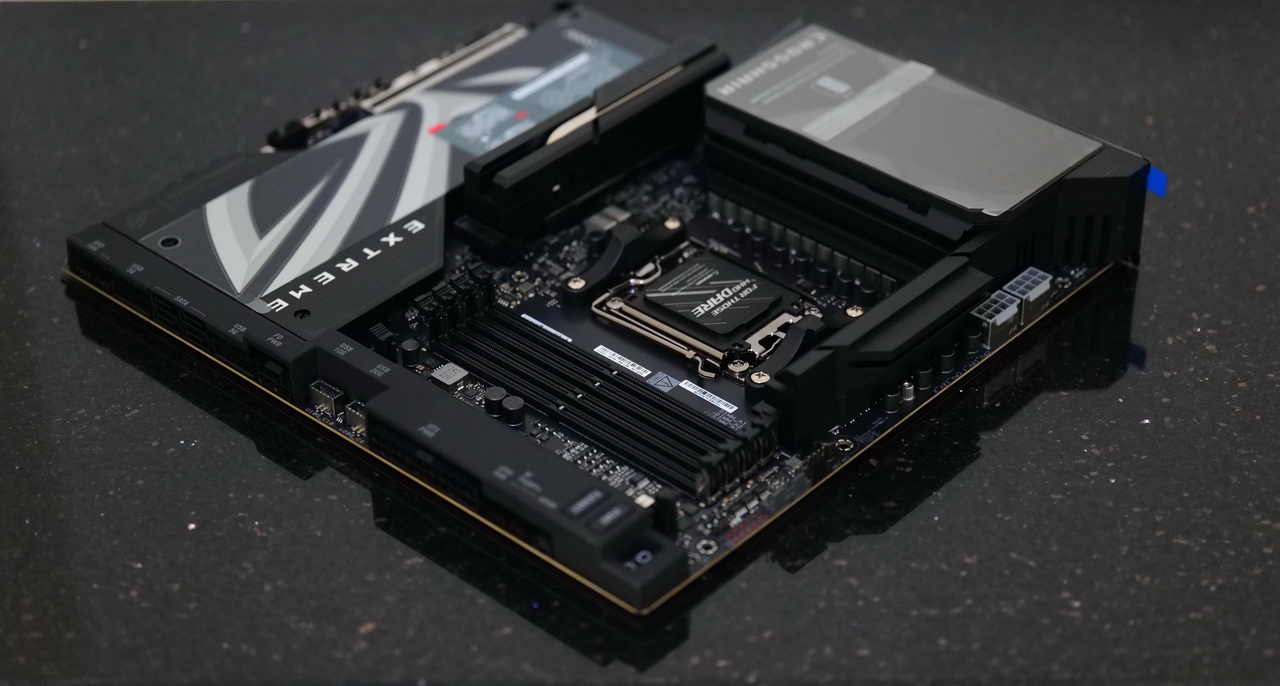

從右方鳥瞰 ASUS ROG CROSSHAIR X870E EXTREME

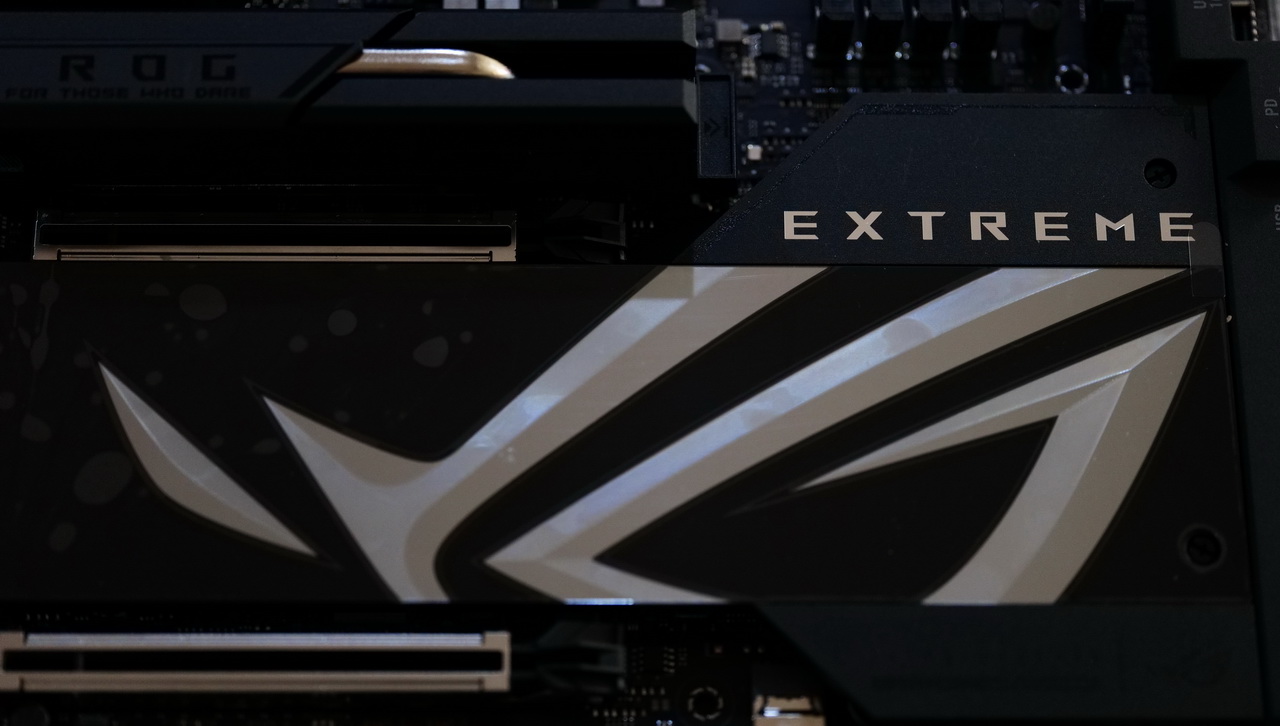

M.2散熱馬甲
Chipset散熱馬甲
VRM散熱馬甲

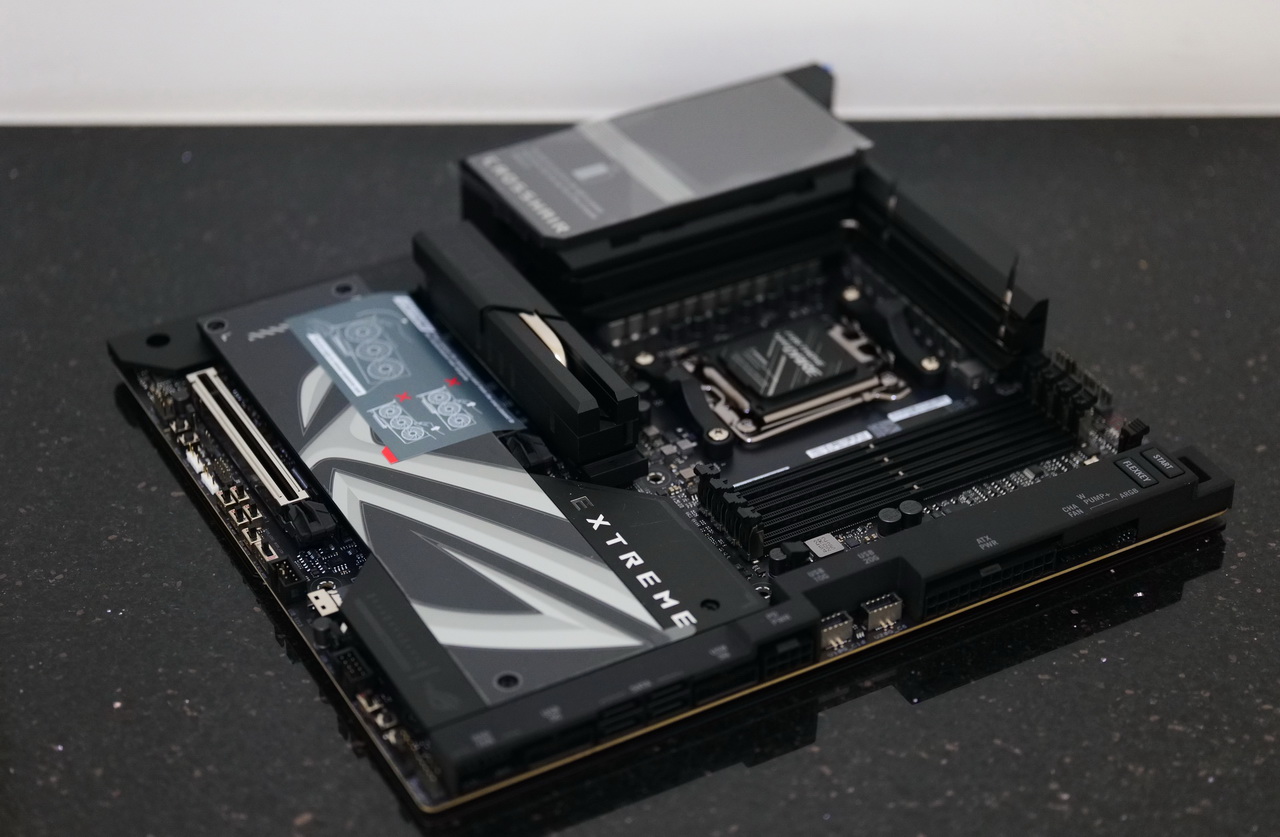

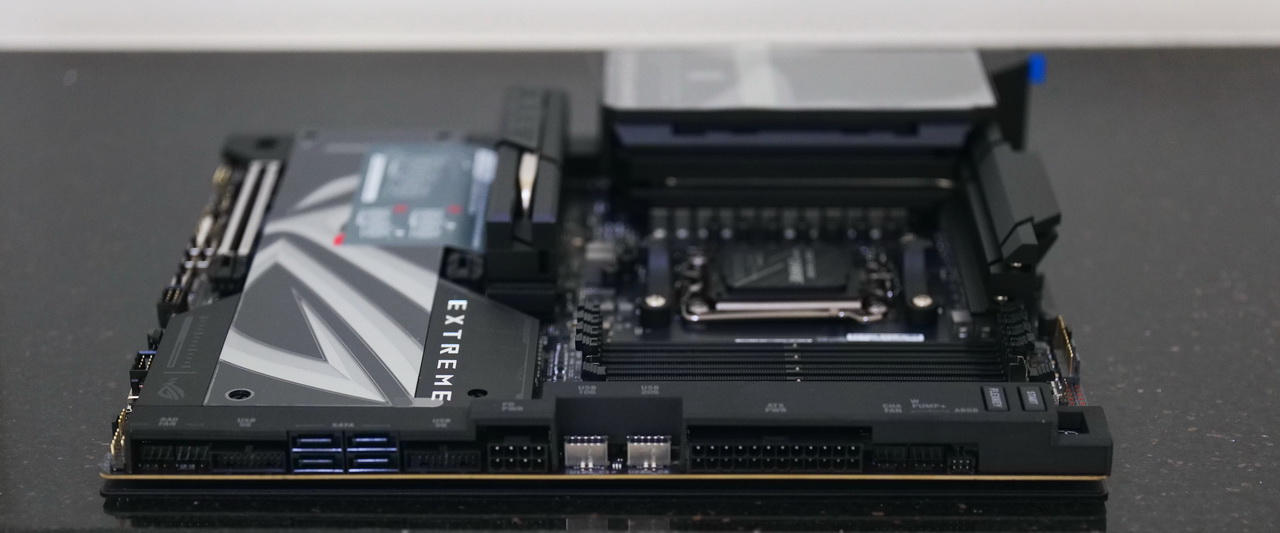

從下方鳥瞰 ASUS ROG CROSSHAIR X870E EXTREME
從左方鳥瞰 ASUS ROG CROSSHAIR X870E EXTREME

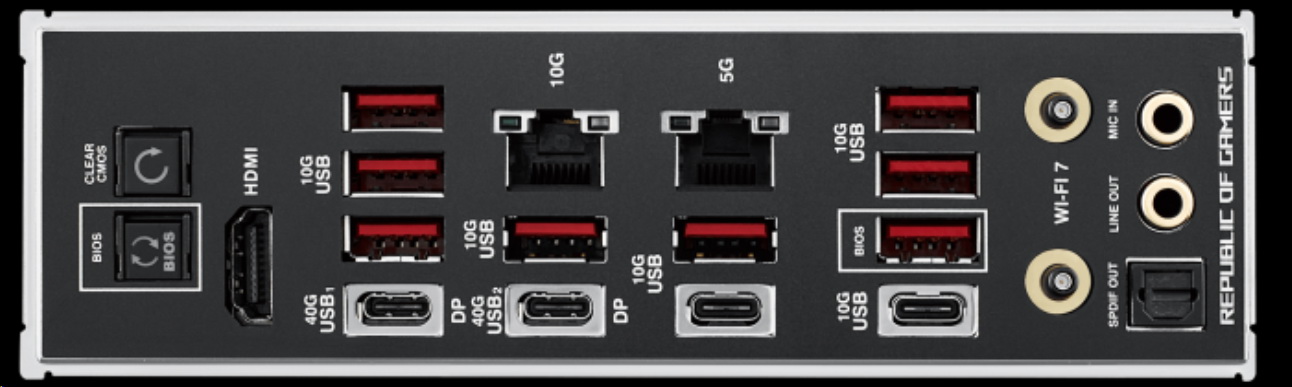

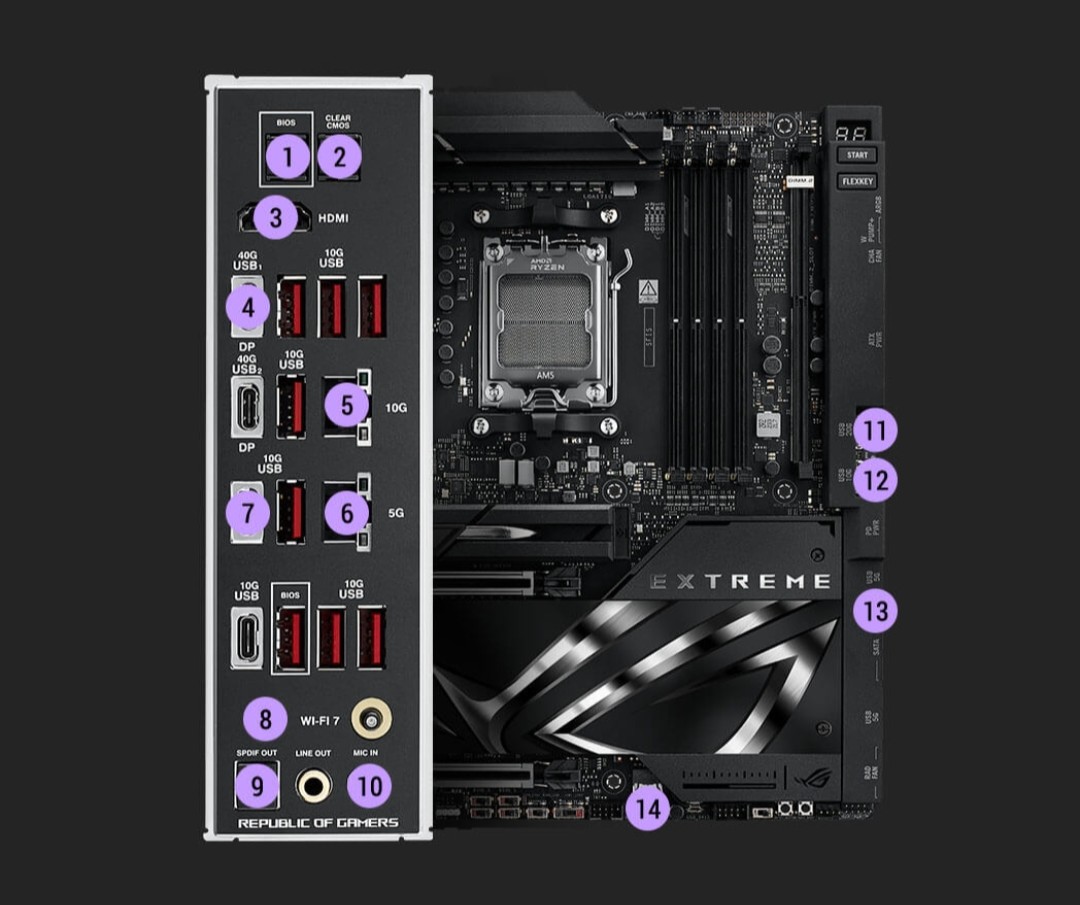

完整連線功能
1.BIOS FLASHBACK按鈕
2.Clear CMOS按鈕
3.1個 HDMI連接埠
4.2個 USB4 (40Gbps) 連接埠
5.10Gb乙太網路連接埠
6.5Gb乙太網路連接埠
7.10個 USB 10Gbps連接埠
(2 x USB Type-C + 8 x Type-A)
8.Wi-Fi 7
9.光纖 S/PDIF輸出連接埠
10.2 X鍍金音訊插孔
11.1個 USB 20Gbps
USB Type-C前面板連接器支援 QC4+
12.1個 USB 10Gbps
USB Type-C前面板連接器
13.4 X SATA 6GB/S
14.1個 SLIMSAS連接器
支援 PCIe 4.0 x4模式

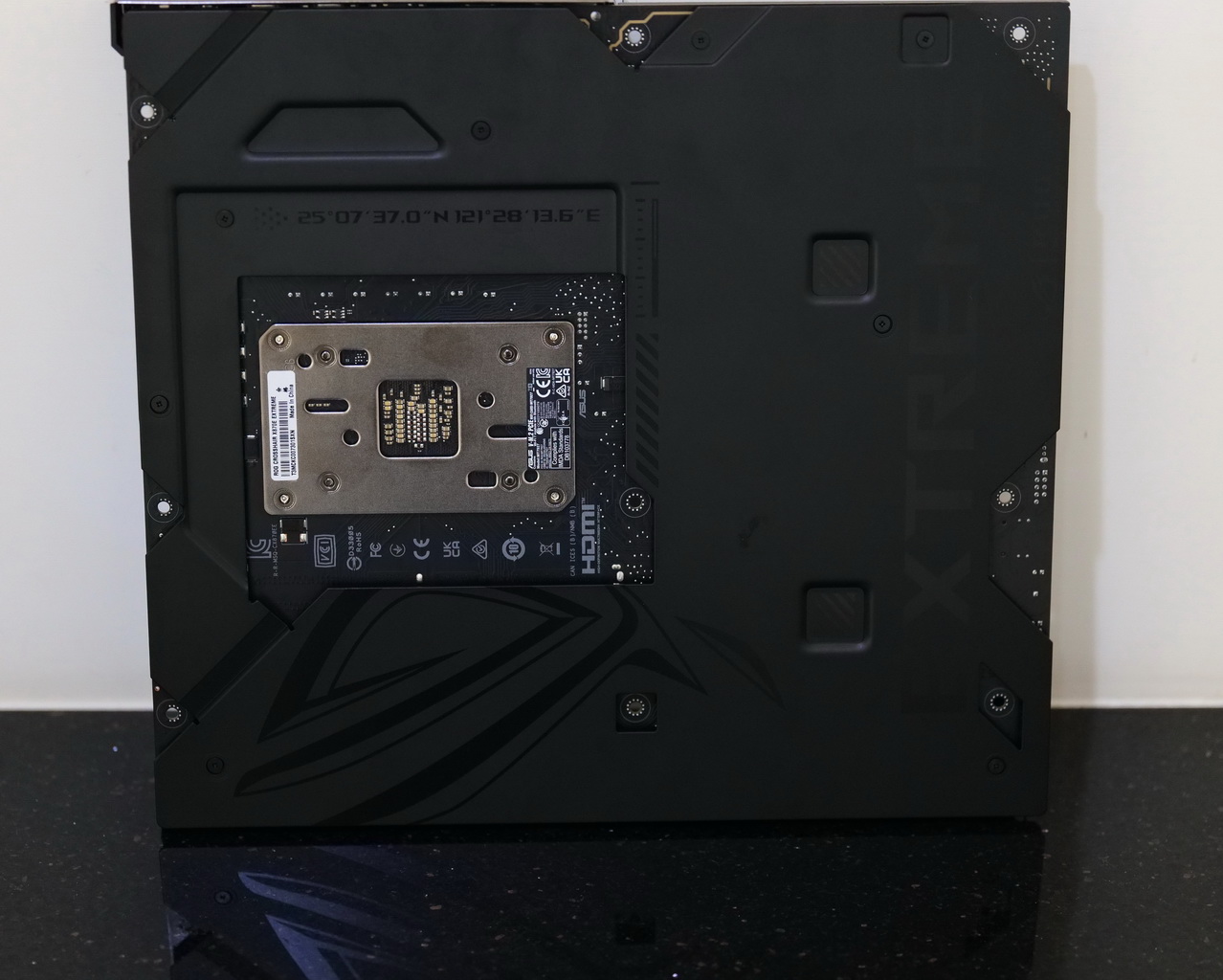

背面的金屬馬甲式主機板重量的來源
⇧作為 X870E極致頂級主機板，ROG CROSSHAIR X870E EXTREME繼承了 ROG的卓越優良傳統，為了釋放高階 AMD Ryzen 9000系列 CPU的終極效能，EXTREME構建了當前最佳的 ROG終極電源解決方案，以及當前 ROG最強大的散熱管理，在強大的供電系統包括 20(110A)+2(110A)+2(80A) >功率級、ProCool II連接、MicroFine合金扼流圈和優質金屬電容之外，EXTREME更有充足的風扇接頭和 AIO專用接頭，大型的 I/O蓋散熱器則由 L形熱管連接，並透過高導熱墊連接到功率裝置，控制著整個主機板系統的冷卻

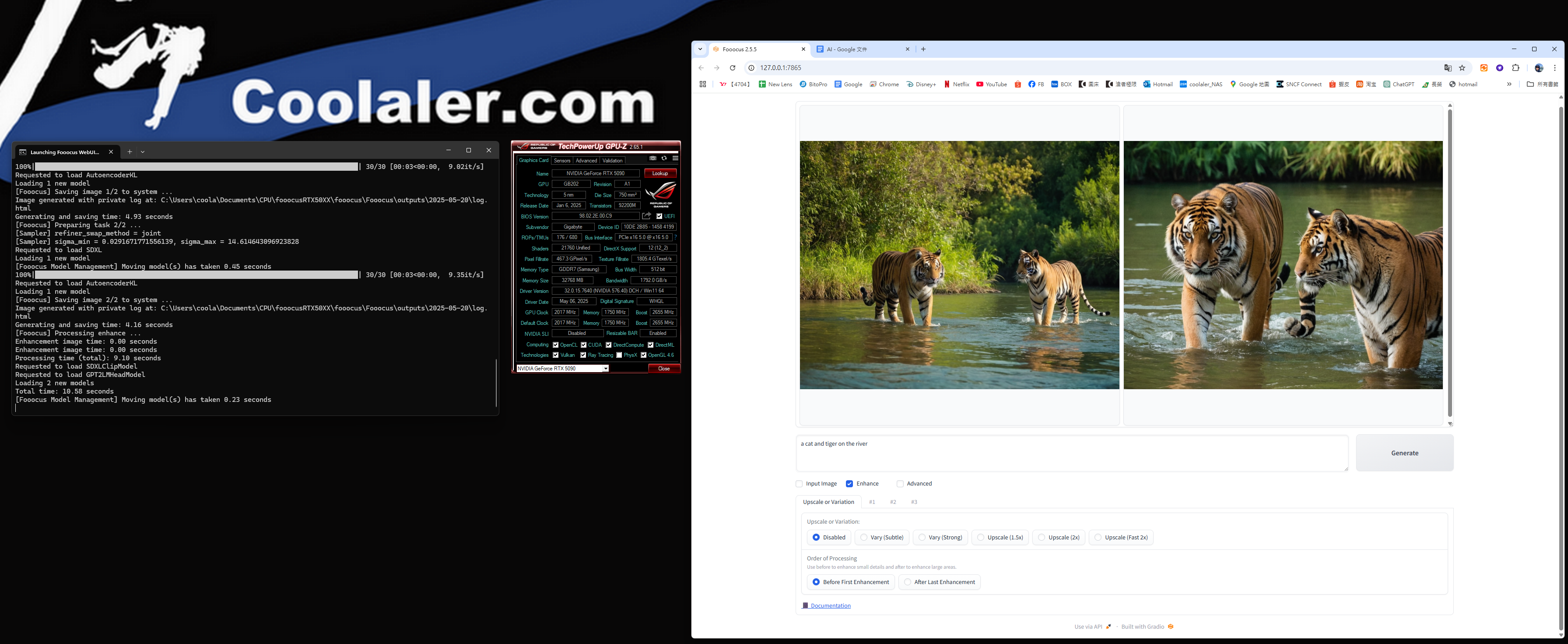

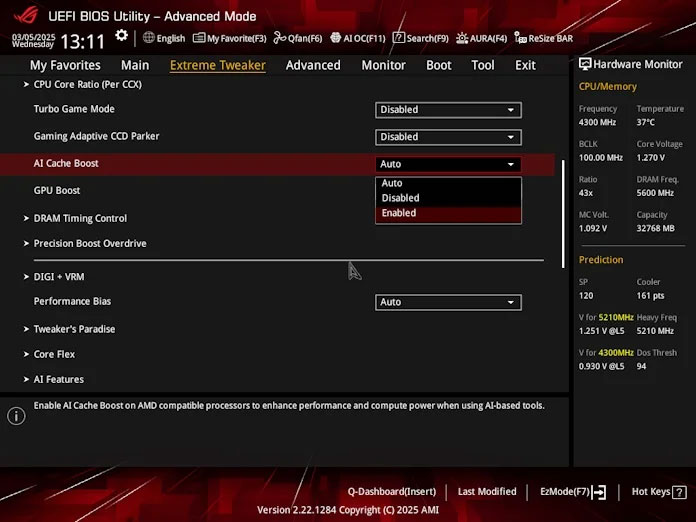

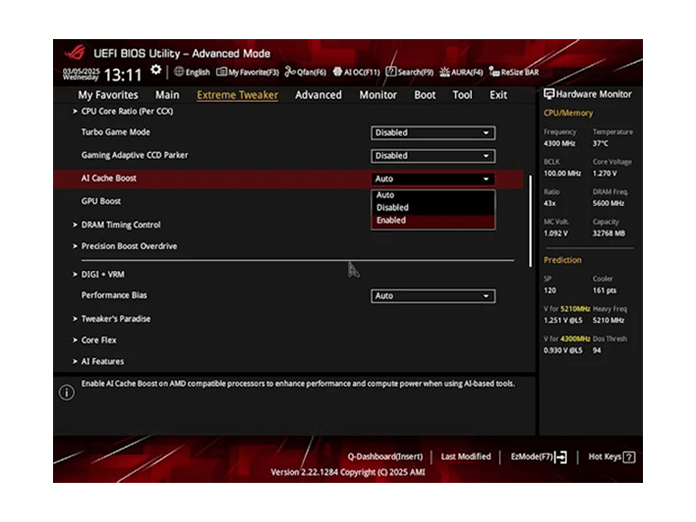

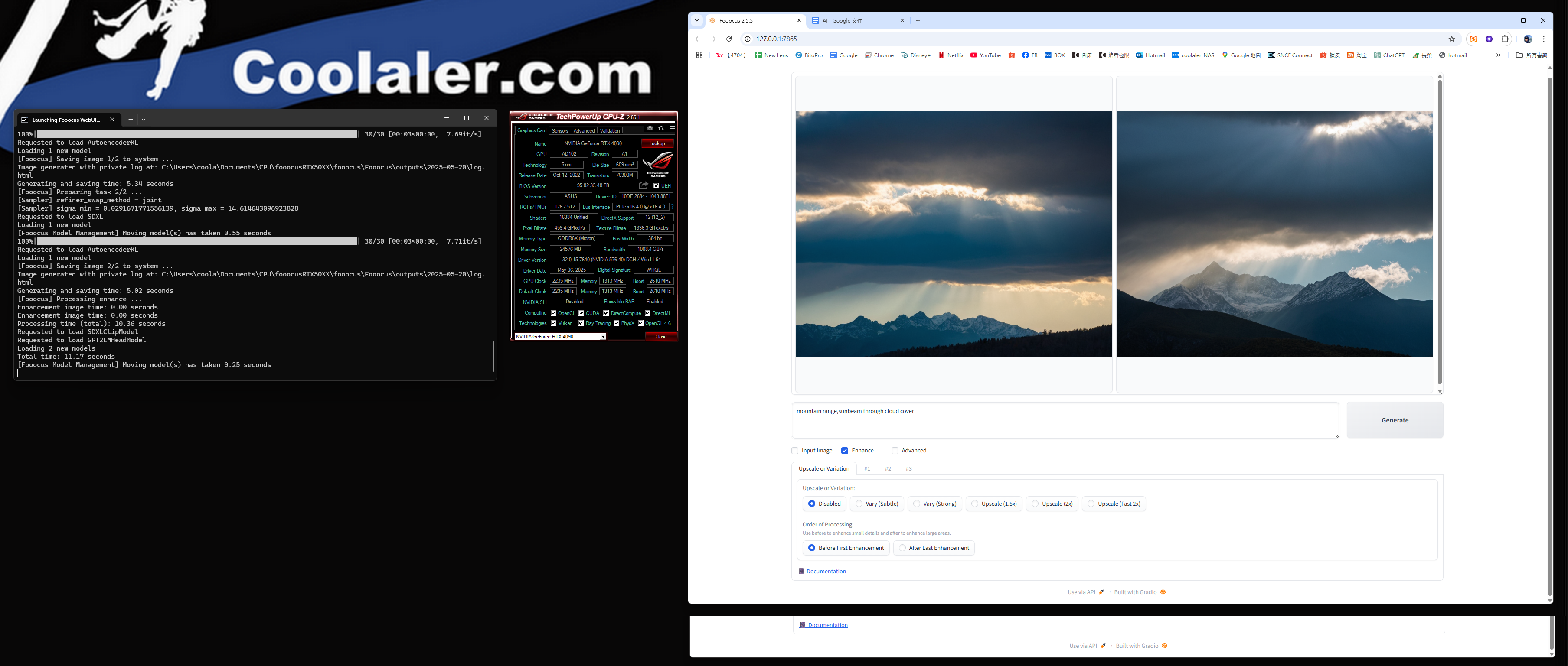

ASUS AI INTELLIGENCE （AI Cache Boost）
透過 AI Cache Boost，加速您的大型語言模型（LLM）工作流程，這項 BIOS功能僅限搭載 AMD Ryzen 9000系列 Granite Ridge處理器的 ASUS AMD 800與 600系列主機板，能智慧提升快取效率，讓 LLM 任務效能提升高達 12.75%

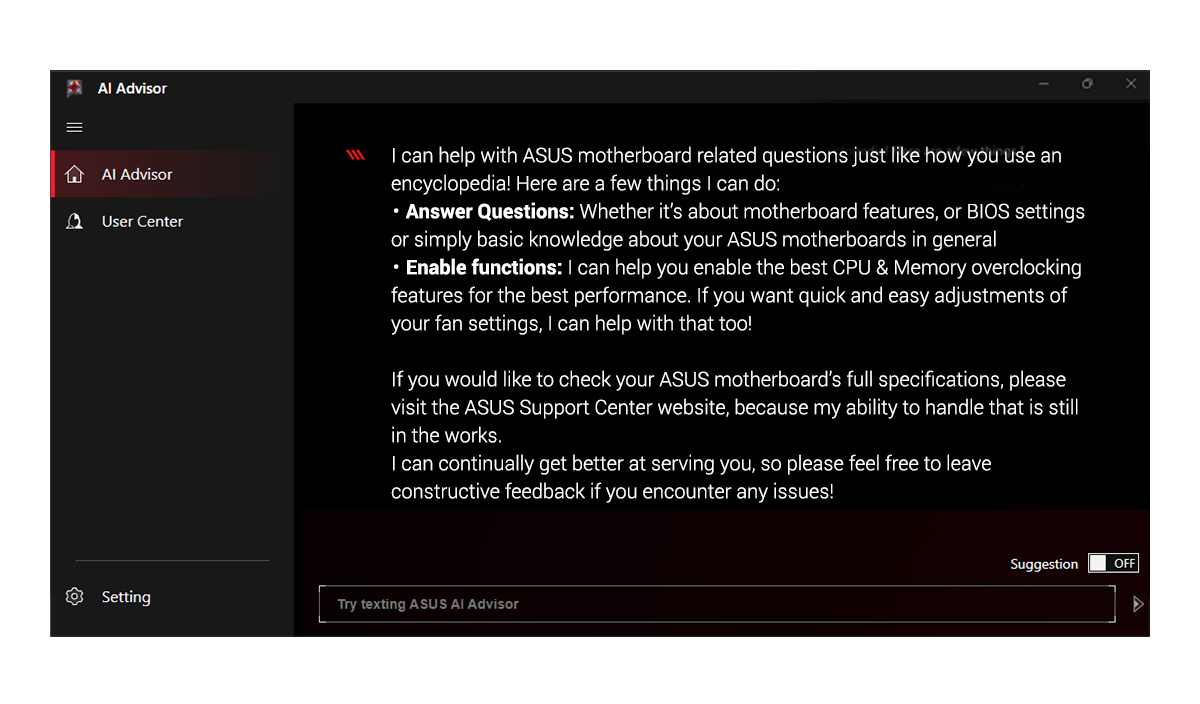

華碩人工智慧顧問
ASUS AI顧問利用 AI 技術了解自然語言提問或模擬描述，使用者能夠透過簡單解讀的方式探索 ASUS 主機板的基本及進階功能
* 華碩AI顧問的供應情況可能因地區而異
AI超頻
ASUS AI超頻功能可分析 CPU與散熱狀況，預測最佳組態，使系統發揮最高效能。預測值可自動執行，或作為進一步實驗的起點
AI散熱 II
採用獨家 ASUS演算法，可在執行快速壓力測試時消除不必要的噪音，同時監控 CPU溫度，靈活調整風扇維持最佳速度
AI網路 II
AI網路 II結合各項智慧技術，能持續不間斷改善網路效能，確保連線穩定順暢，讓您體驗 WiFi 7
的全速快感
*功能可能因型號而異

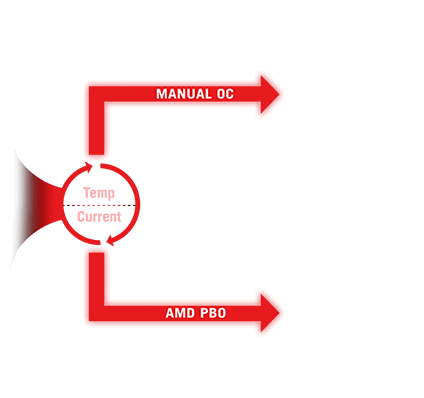

動態超頻切換器 Dynamic OC Switcher
動態超頻切換器可讓您設定電流和溫度臨界值，以便在繁重的多執行緒工作負載的手動超頻和單緒執行工作的Precision Boost Overdrive之間自動切換，從而最大化 CPU效能，最新的超頻負載保護具有增強的瞬時電流頻保護機制，可避免使用者在超頻期間遇到系統的情況

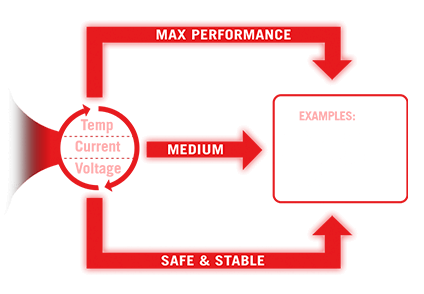

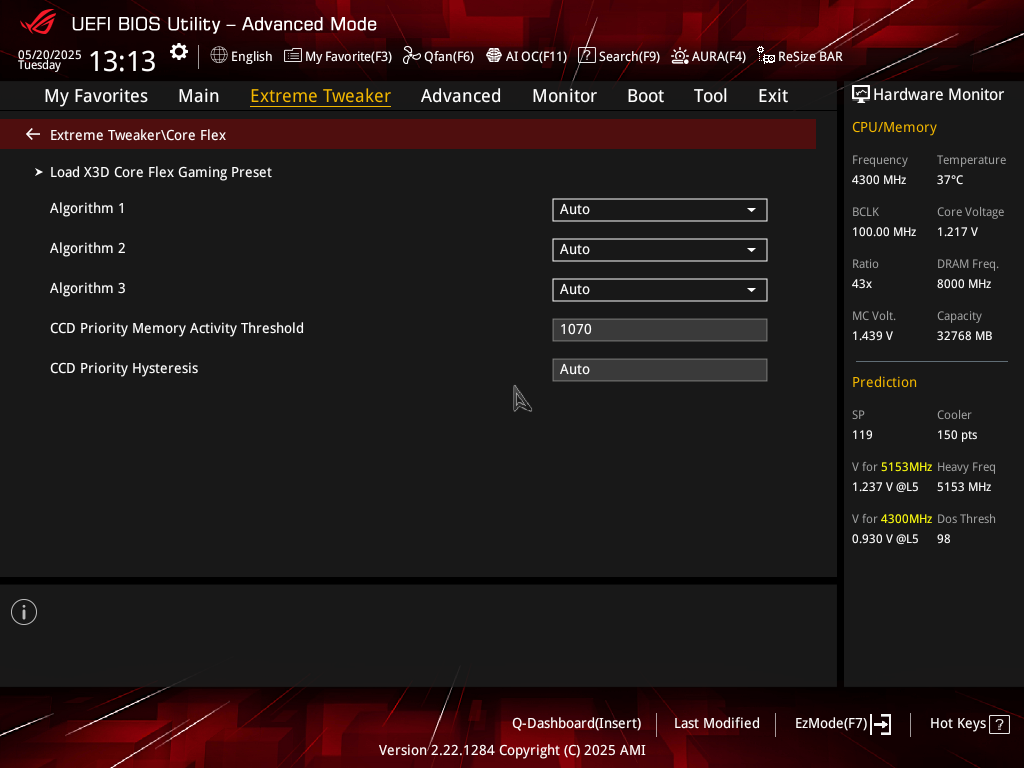

核心彈性
Core Flex讓您以全新的方式控制時脈、動力和溫度，幫助您突破極限，達到北極的高度
非同步頻率
為了實現更高級的頻率靈活性，ROG CROSSHAIR X870E EXTREME內建時脈產生器，可將 CPU 基礎時脈與記憶體、PCIe和 Infinity Fabric速度隔開，同時維持相關頻率領域的穩定性
超頻工具套件
ROG Overclocker's Tooklit是一套強大的硬體級控制功能，可提升您的超頻體驗。有些是快速簡便的省時工具，有些則提供精湛的功能，幫助您打破基準和紀錄
安全開機按鈕
立即重設 PC並直接開機進入安全模式
BCLK 按鈕
調整 BCLK頻率以提升系統效能
PROBEIT
包含十八個整合式測量點，可進行進階調校
重複按鈕
只需按一下即可立即啟動硬重設
慢速模式開關
將 CPU 比率降低至 8倍，以便在設定極限超頻時維持系統穩定
RSVD開關
協助系統在極端溫度 (≤ -120°C) 下開機
LN2模式
跳線可啟用液氮 (LN2) 超頻的特殊選項和功能。
BIOS開關
在 BIOS 1和 2之間切換

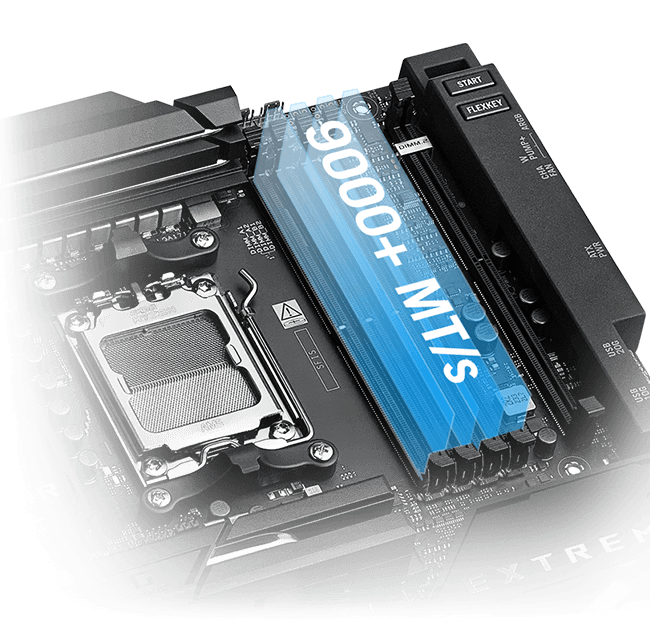

DDR5強悍效能
憑藉 AMD超頻擴充設定檔 (EXPO) 的廣泛支援功能，蓄勢待發的 ROG CROSSHAIR X870E EXTREME超越了現有 DDR5 速度，可有效滿足熱血玩家等級的套件需求，經驗豐富的資深使用者可以利用 UEFI 中種類廣泛的設定功能進一步調校效能。經驗豐富的老手可以透過 UEFI中的大量設定進一步調整效能
*不同 CPU 系列的記憶體超頻可能有所不同。詳細資訊請參閱規格表
USB輸入

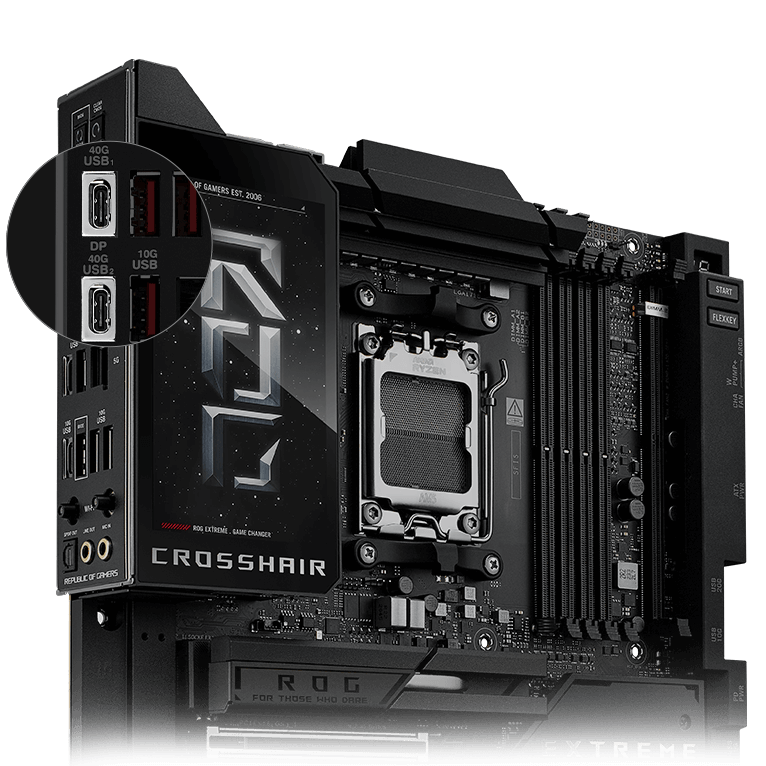

ROG CROSSHAIR X870E RXTREME上的兩個 USB4 Type-C連接埠
兩個 USB4 Type-C連接埠
ROG CROSSHAIR X870E RXTREME上的兩個 USB 20Gbps USB Type-C面板連接器
一個 USB 20Gbps和一個 USB 10Gbps Type-C前面板連接器
5Gb乙太網路 10Gb乙太網路

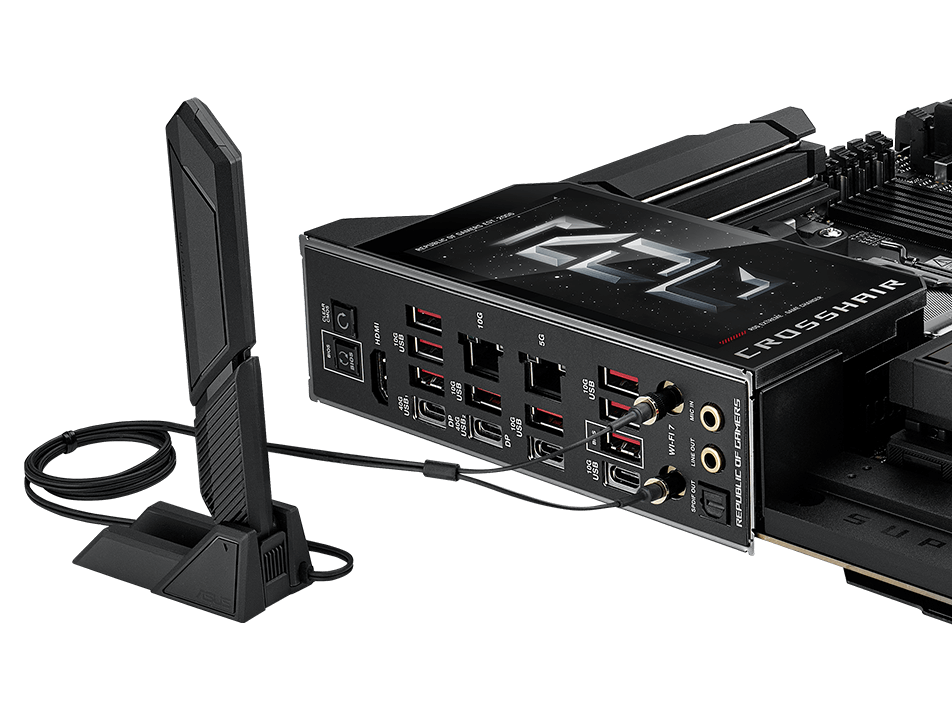

ROG CROSSHAIR X870E RXTREME配備華碩 WiFi Q-Antenna
電競音訊
ROG CROSSHAIR X870E RXTREME配備遊戲音效
ROG SupremeFX
Dolby Atmos
WIFI7
320MHz
6GHz
頻段
4096
QAM高達 4.8倍的超高速 WiFi
革命性的 WiFi 7 速度比標準 WiFi 6* 快達 4.8 倍，這都歸功於 6GHz頻段上的 320 MHz 通道**和 4K QAM* 等技術。Multi-Link Operation (MLO) 可提供更穩定的 WiFi 連線和更低的延遲，解開遊戲、串流和工業 IoT的未知領域
進一步瞭解多重連結模式 (MLO) 和 WiFi7 技術
* WiFi 7 功能需要內建 WiFi 晶片組、WiFi AP 與支援 WiFi 7 的作業系統以支援相關功能。由於法規限制，某些地區/國家可能無法使用 6 GHz頻段中的 320 MHz 頻道
**規格依據型號而有不同
5Gb乙太網路
低延遲遊戲、快速檔案傳輸和高解析度視訊串流，是內建 Realtek 5 Gbps 乙太網路的眾多優勢之一
10Gb乙太網路
低延遲遊戲、快速檔案傳輸和高解析度視訊串流，是內建 Intel2.5 Gbps 乙太網路的眾多優勢之一

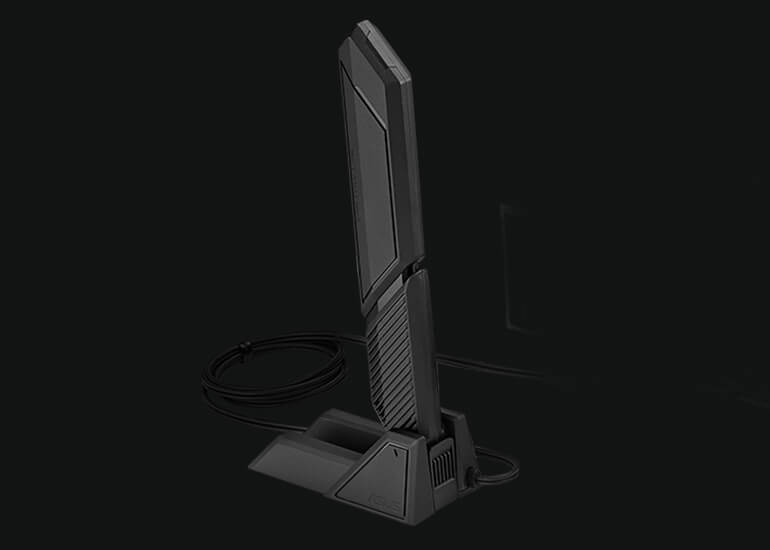

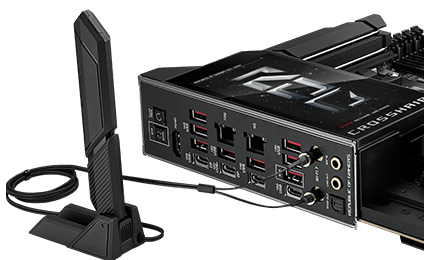

ASUS WiFi Q-Antenna
雙收發器支援 2.4、5 和 6 GHz 頻段，加速資料傳輸，同時指向靈敏度可協助提升訊號品質，並擴大覆蓋範圍
無線訊號接收再升級
相較於上一代天線
高達 +6%
6GHz
高達 +18%
5/2.4 GHz

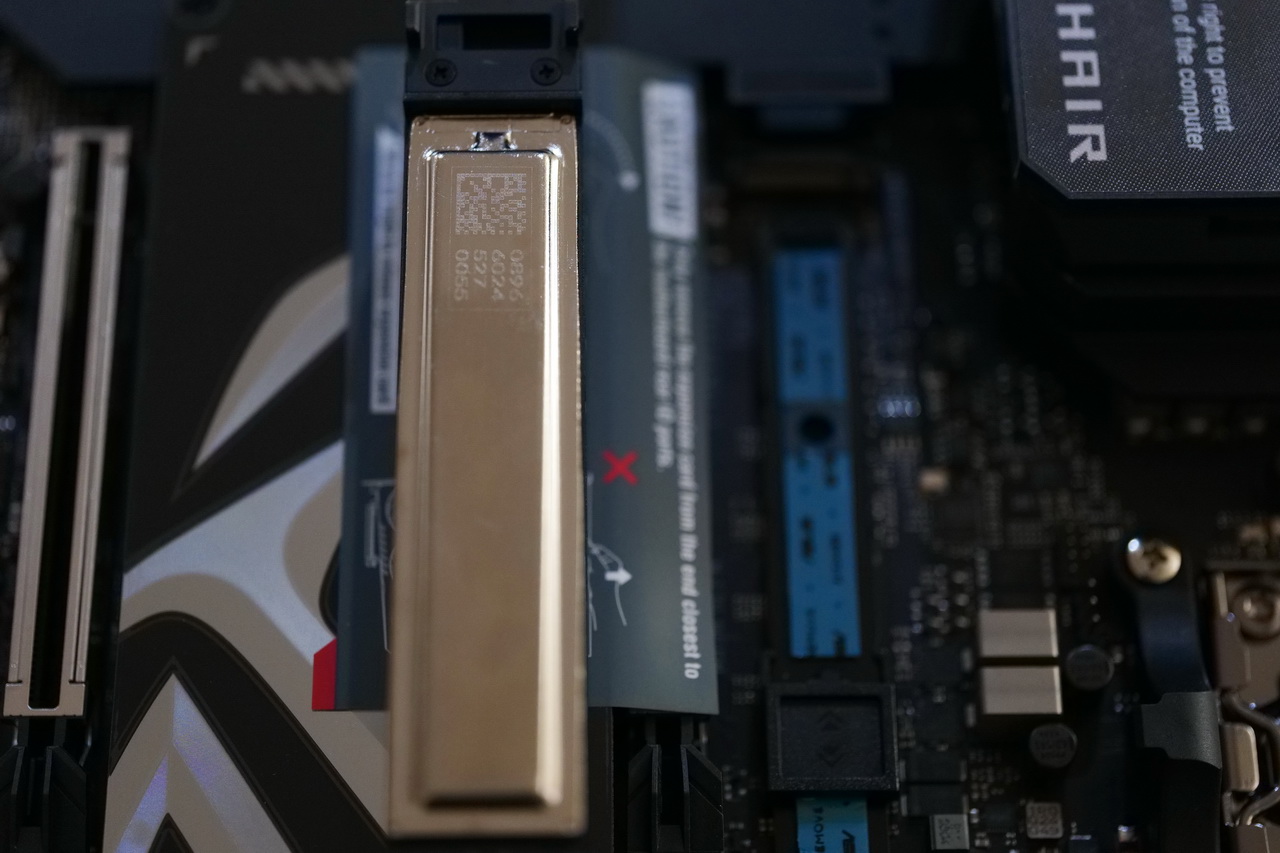

M.2 Q-Release、Q-Latch、Q-Slide
M.2 SSD加入了 M.2 Q-Release、Q-Latch、Q-Slide功能，只要按下插槽旁的按鈕，散熱片就能自動脫落，安裝時在把散熱片用力壓下就能固定，省去以往固定細小螺絲的麻煩
Q-Latch在華碩的主機板已經行之有年，本次則是將原本的旋轉式卡扣改為滑動式，安裝 SSD時只要壓下去就能自動扣住，要拆卸時也只將卡扣向後一拉就能將 SSD 彈起，Q-Slide則是改善不同 M.2 SSD尺寸的安裝體驗，過去安裝不同長度的 M.2 SSD之前需要先更換主機板上螺柱的位置到指定孔洞上，Q-Slide則將這個步驟改為一個滑動式設計，能夠一指固定 2242、2260尺寸的 M.2 SSD，大幅省去調整上的麻煩

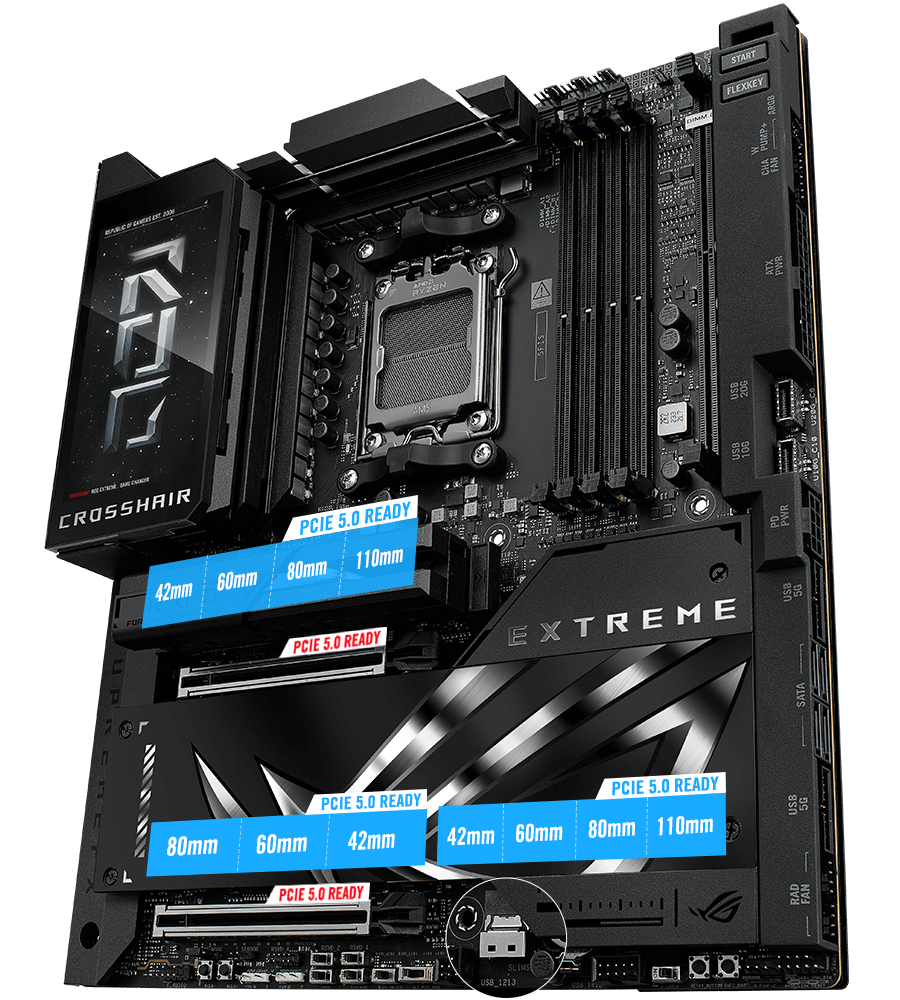

三個內建 M.2插槽及二個擴充槽
ROG CROSSHAIR X870E EXTREME配備三個內建 PCIe 5.0 M.2 插槽，可提供驚人的 16 GB/s 速度，它還配備了 SlimSAS 連接器，通過轉接線支持 PCIe 4.0 x4 模式 (轉接線需另行購入)
擴充槽
兩個 x16擴充插槽皆提供 PCIe 5.0規格，為相容裝置提供高達 64 GB/s 的驚人速度，完全支援新一代顯示卡。為了承受大型顯示卡的重量，它們還配備了 SafeSlot 插槽扣具，並且透過 PCIe Slot Q-Release Slim 按鈕即可輕鬆釋放
兩個 USB4 TYPE-C 連接埠
每個 USB4連接埠可提供高達 40 Gbps的雙向頻寬，適用於最新的超高速裝置和硬碟機，如果使用其中一個連接埠，外部顯示器支援最高可達 8K輸出，或同時使用兩個連接埠以支援雙 4K顯示器

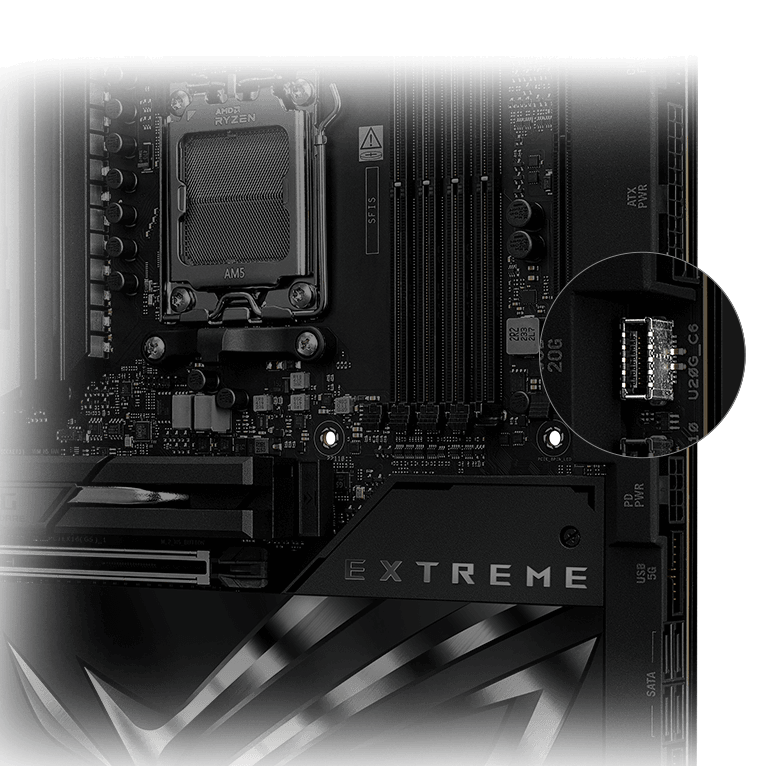

一個 USB 20Gbps和一個 USB 10Gbps TYPE-C前面板連接器
USB 20Gbps前面板連接器具備 Quick Charge 4+ 技術，可為裝置快速充電，功率最高 60W
* 必須將 PCIe 電源線插入附近的 8 針腳連接器
All New Q-Design
EZ PC DIY的 Q-Design包含了 M.2 Q-Release、M.2 Q-SlidePCIE SLOT、Q-RELEASE SLIM、Q-Antenna、Q-LED等設計，是 DIY使用者最方便好用的好幫手
M.2 Q-Release
M.2 Q-Release
M.2散熱器具有方便的開關，可快速拆卸，因此在 SSD安裝過程中無需使用小螺絲。其堅固的鎖定機制還提供了緊密的接觸表面，有助於確保 SSD的可靠散熱
M.2 Q-Slide
ROG CROSSHAIR X870E HERO則是將原本的旋轉式卡扣改為滑動式，安裝 SSD時只要壓下去就能自動扣住，要拆卸時也只將卡扣向後一拉就能將 SSD彈起，Q-Slide則是改善不同 M.2 SSD尺寸的安裝體驗，過去安裝不同長度的 M.2 SSD之前需要先更換主機板上螺柱的位置到指定孔洞上，Q-Slide則將這個步驟改為一個滑動式設計，能夠一指固定 2242、2260尺寸的 M.2 SSD，大幅省去調整上的麻煩M.2 Q-LATCH Q-Latch設計只需按一下即可實現免工具安裝或拆卸 M.2 SSD
PCIE插槽 Q-RELEASE SLIM
使用 PCIe Slot Q-Release Slim，只需將卡片向鎖定機構傾斜即可自動將其從 PCIe插槽解鎖。這使得升級和維護比以往任何時候都更加容易。用戶將不再需要擺弄棘手的閂鎖，甚至無需按下按鈕即可從插槽中釋放顯示卡Q-Antenna
透過 Q-Antenna，現在可以輕鬆快速地將 WiFi天線連接到您的 PC，它們不是慢慢旋轉兩個緊固件直到它們最終鎖定，而是卡入到位，更少的麻煩，更一致的性能
開機按鈕
Q-CODE Q-LED
板載 LED面板顯示 2 位元診斷代碼，為排除常見啟動問題和硬體問題提供寶貴的參考
Clear CMOS和 BIOS FlashBack鍵
BIOS Q-Dashboard
使用 BIOS Q-Dashboard能簡化您的主機板配置，其硬體連接和相應 BIOS設定的直覺式視覺化表示消除了系統設定的複雜性，輕鬆有效率地增強您的設定

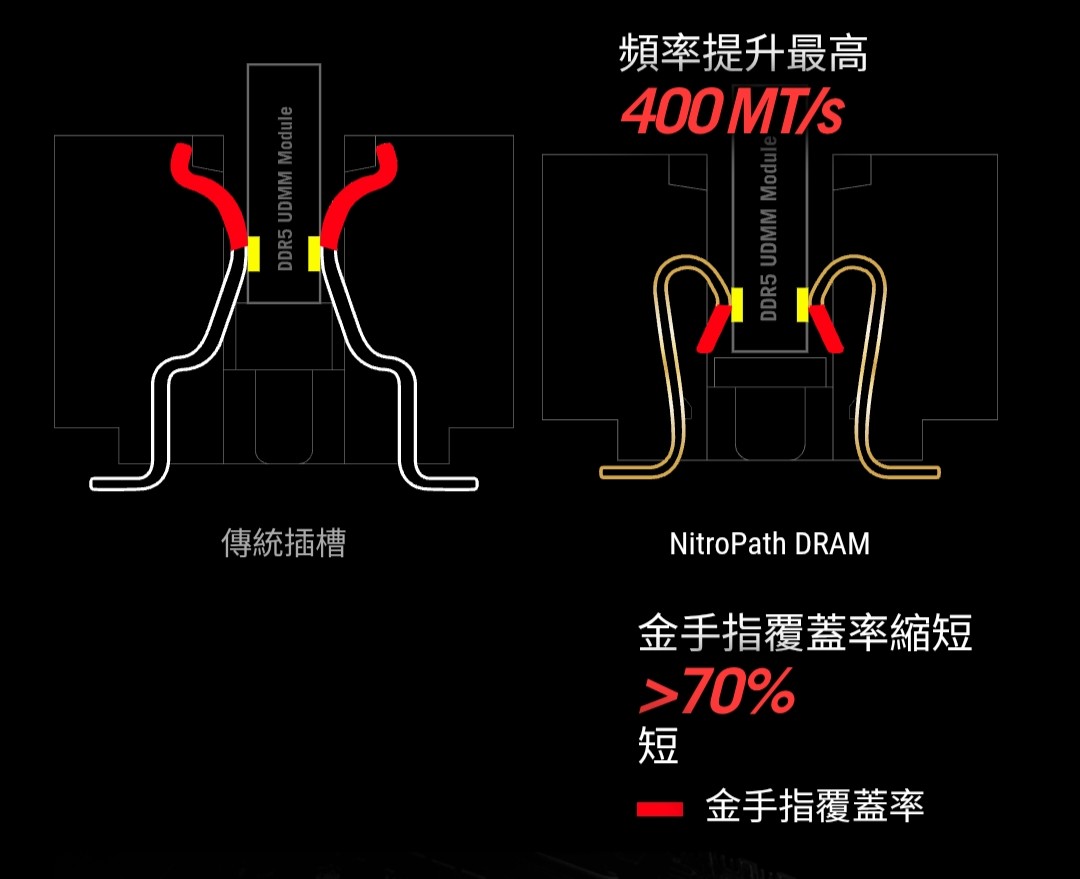

NitroPath介紹
NitroPath DRAM 技術

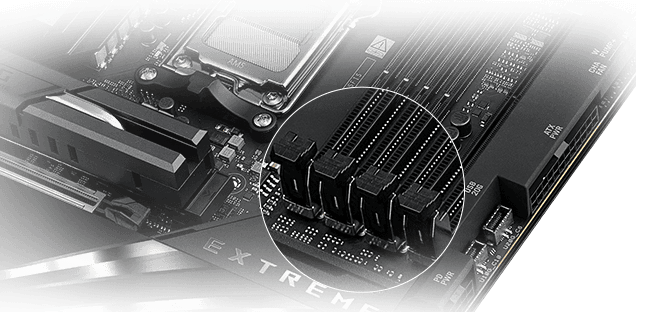

NitroPath DRAM技術提供增強的 DDR5記憶體效能，更短的金手指針腳與最佳化的訊號通路，可確保 DRAM與 CPU之間的資料傳輸速度更快，從而提供更大的記憶體超頻空間與穩定性，相較於傳統的插槽設計，這些重新成型的 DRAM，插槽也更能承受 RAM，安裝過程中的磨損，非常適合不斷以最快的套件升級系統的發燒玩家
ROG最強大的散熱管理
ROG CROSSHAIR X870E EXTREME主機板上排列著大量接頭，用於精確的冷卻控制和監控
多重散熱來源
每個接頭皆可監控及回應三個使用者可設定的溫度感測器，以提供基於工作負載的散熱功能，所有設定皆可透過 Fan Xpert 4 或 UEFI 輕鬆進行管理
4-pin 風扇接頭
所有內建風扇接頭皆可自動偵測 DC 或 PWM 風扇

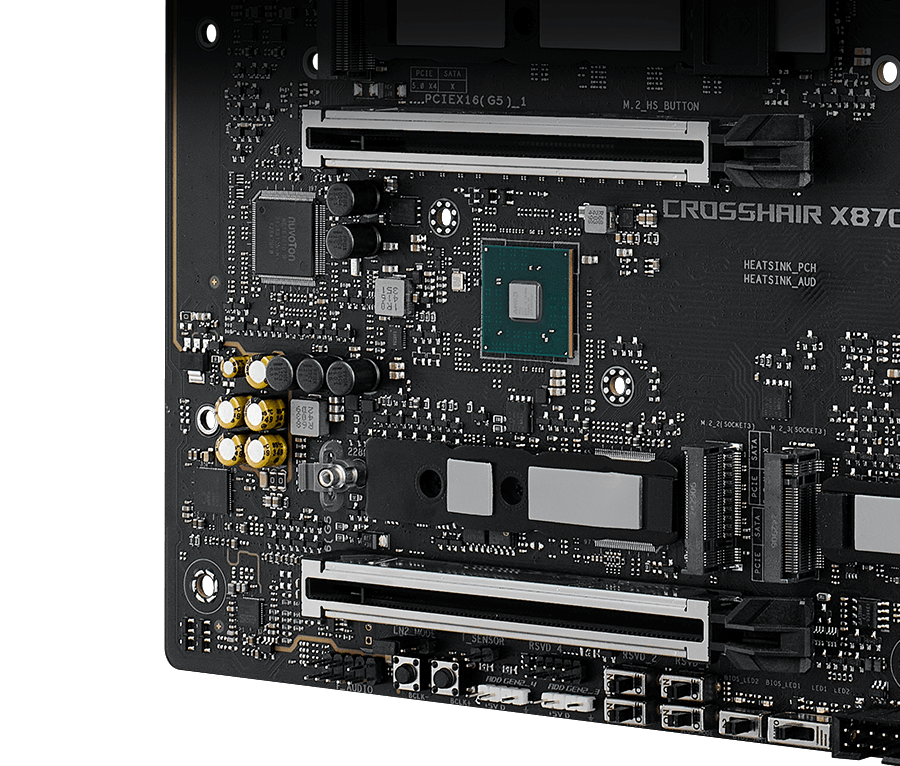

散熱馬甲拆解
X870E Chipset之一
X870E Chipset之二
AEMP
ASUS增強型記憶體設定檔 (AEMP) 是 PMIC受限記憶體模組的專屬韌體功能。AEMP自動偵測套件上的記憶體晶片，並提供最佳化的頻率、時序和電壓設定檔，您可以輕鬆利用這些設定檔來釋放效能

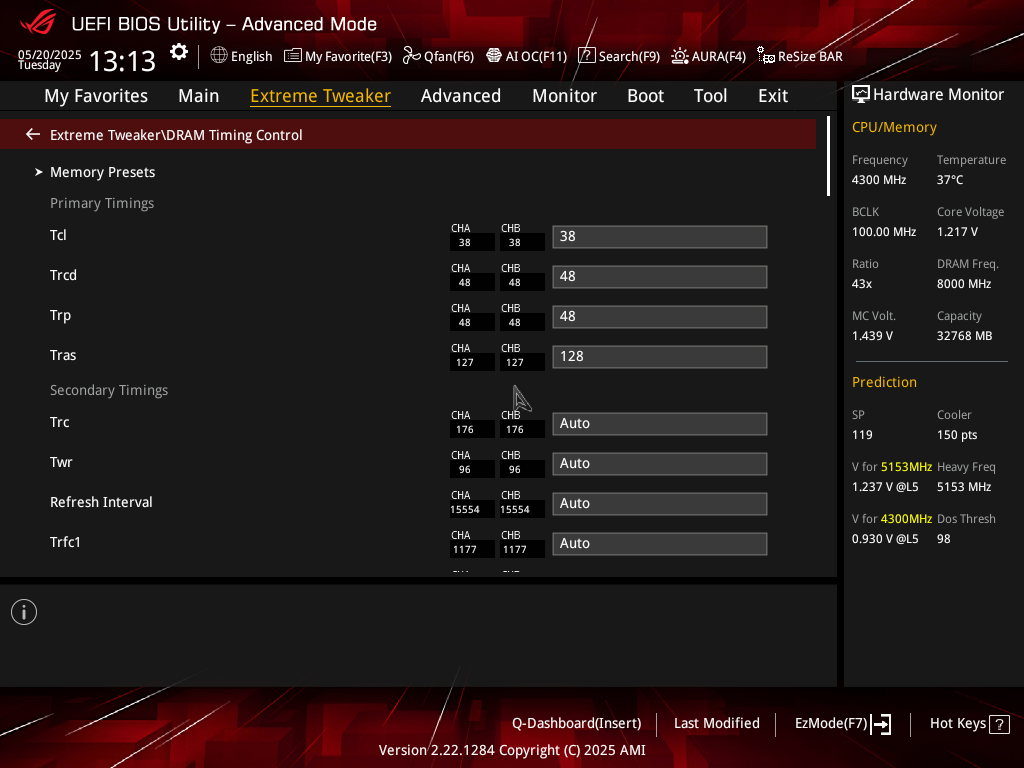

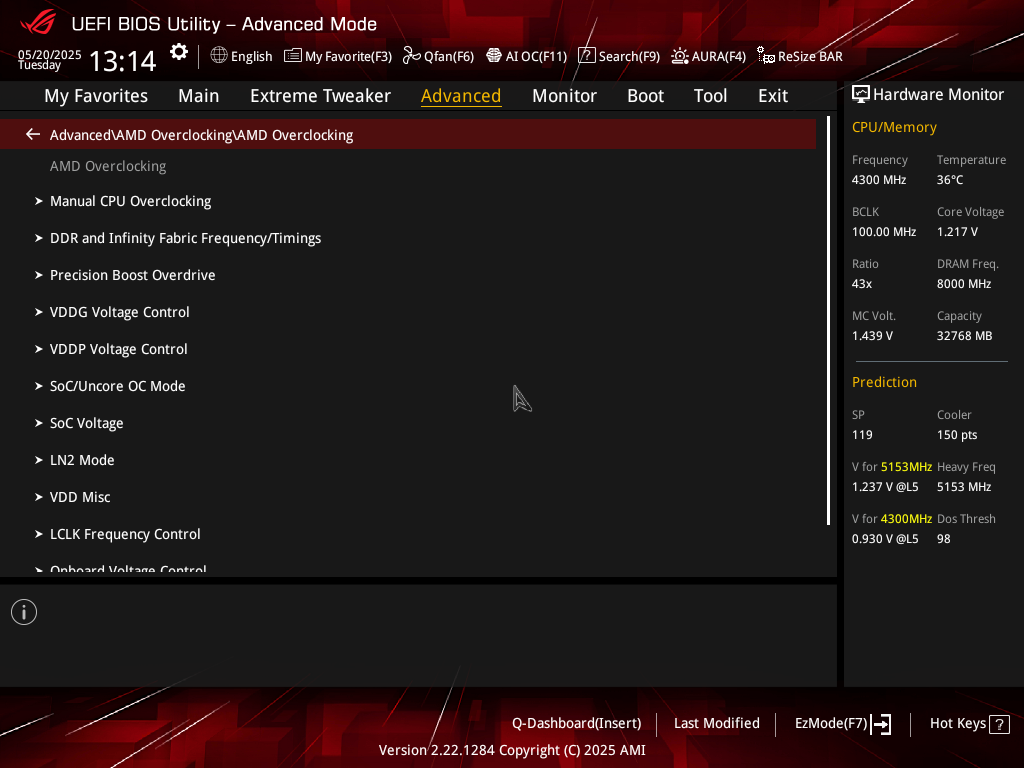

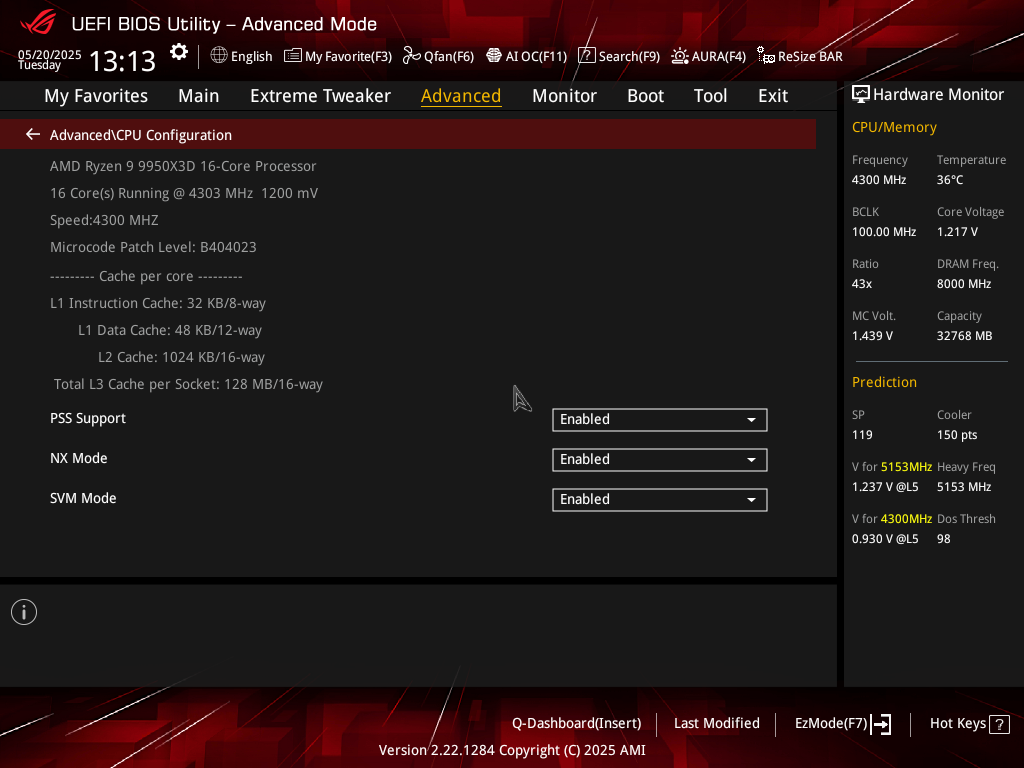

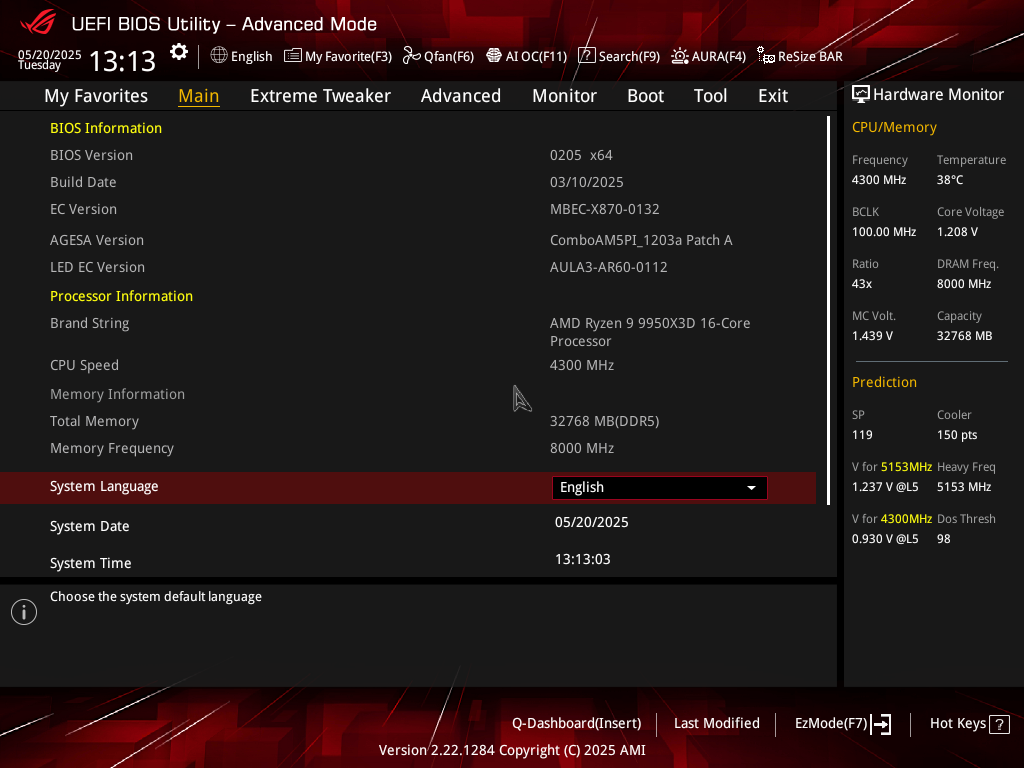

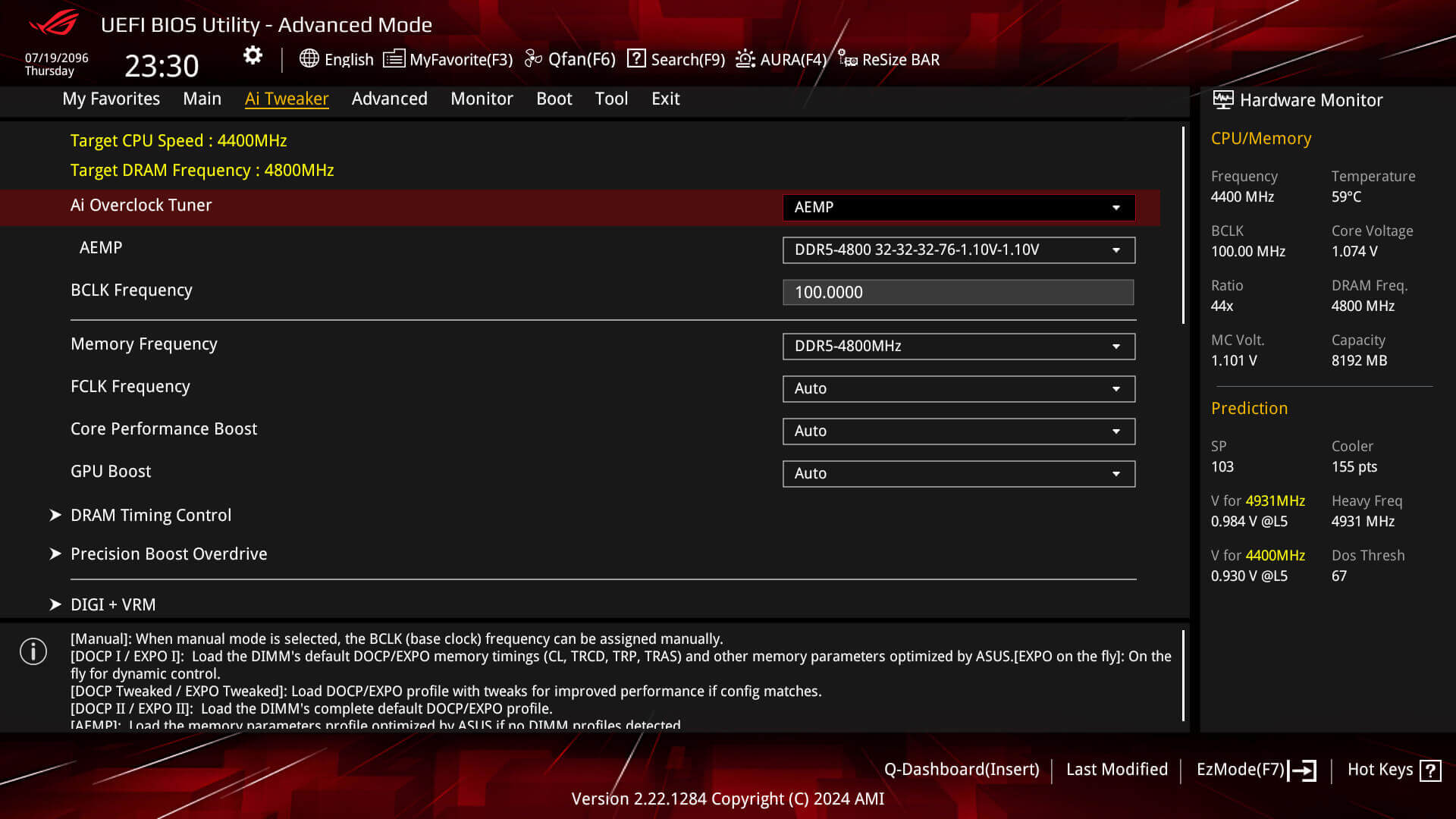

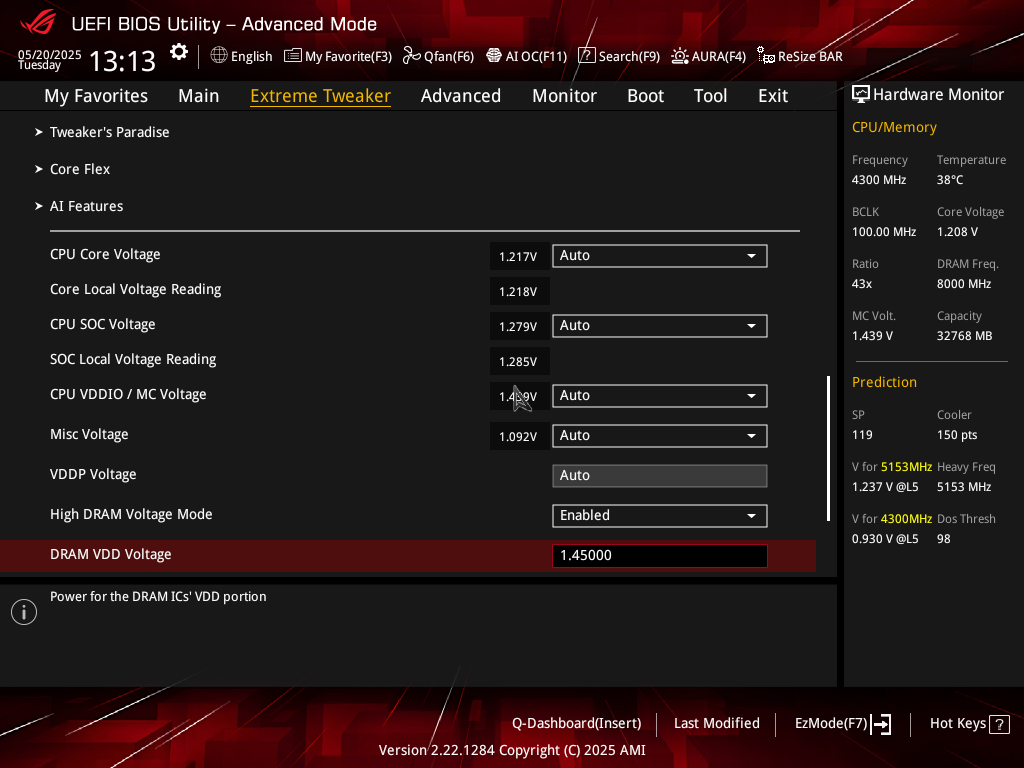

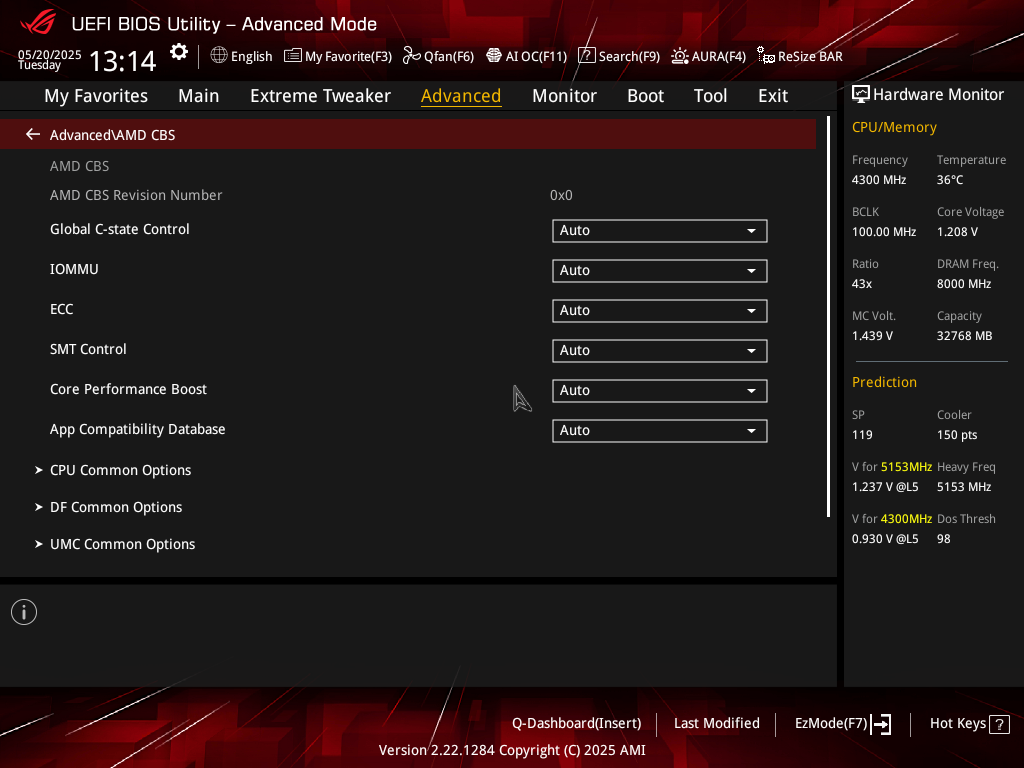

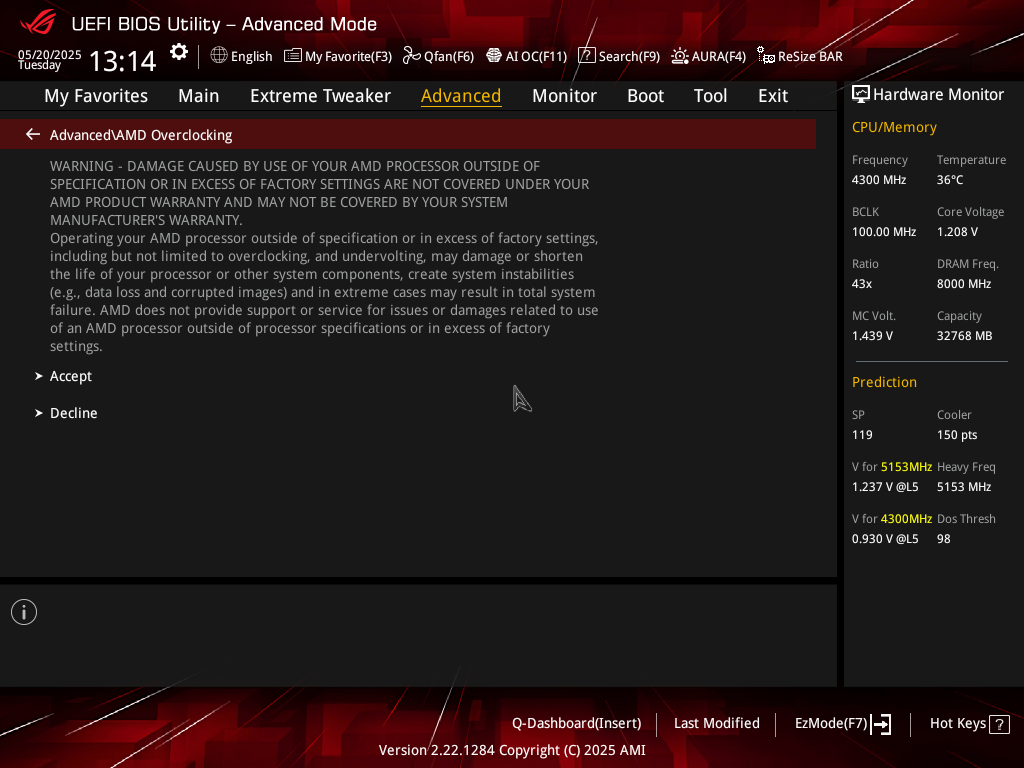

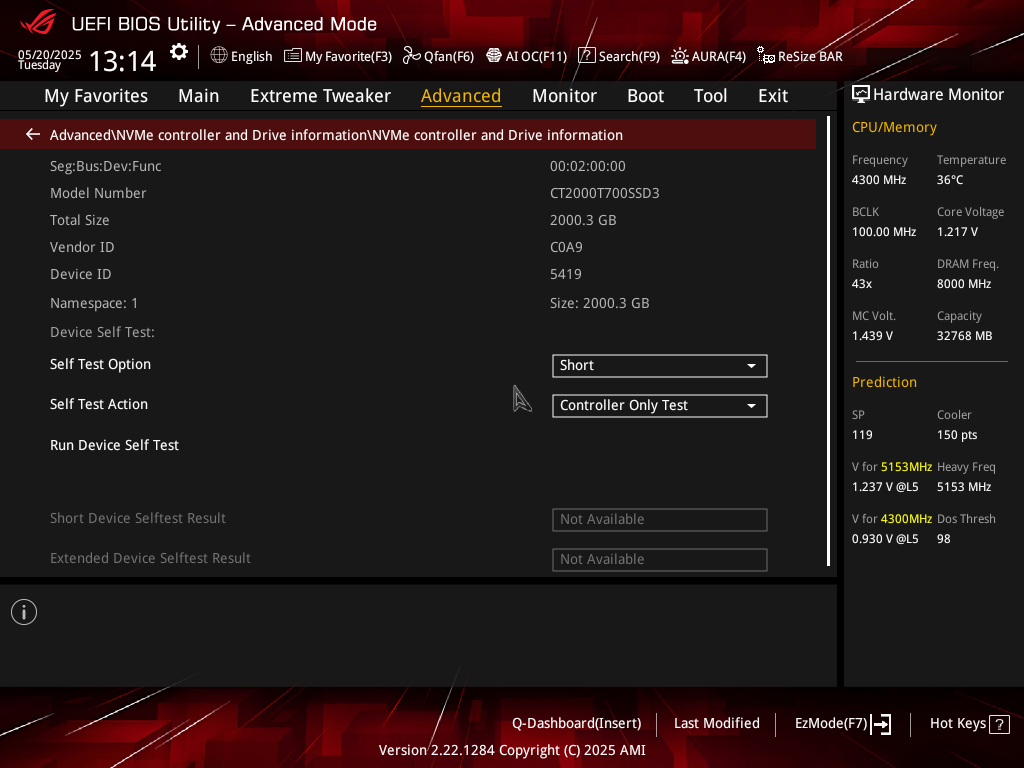

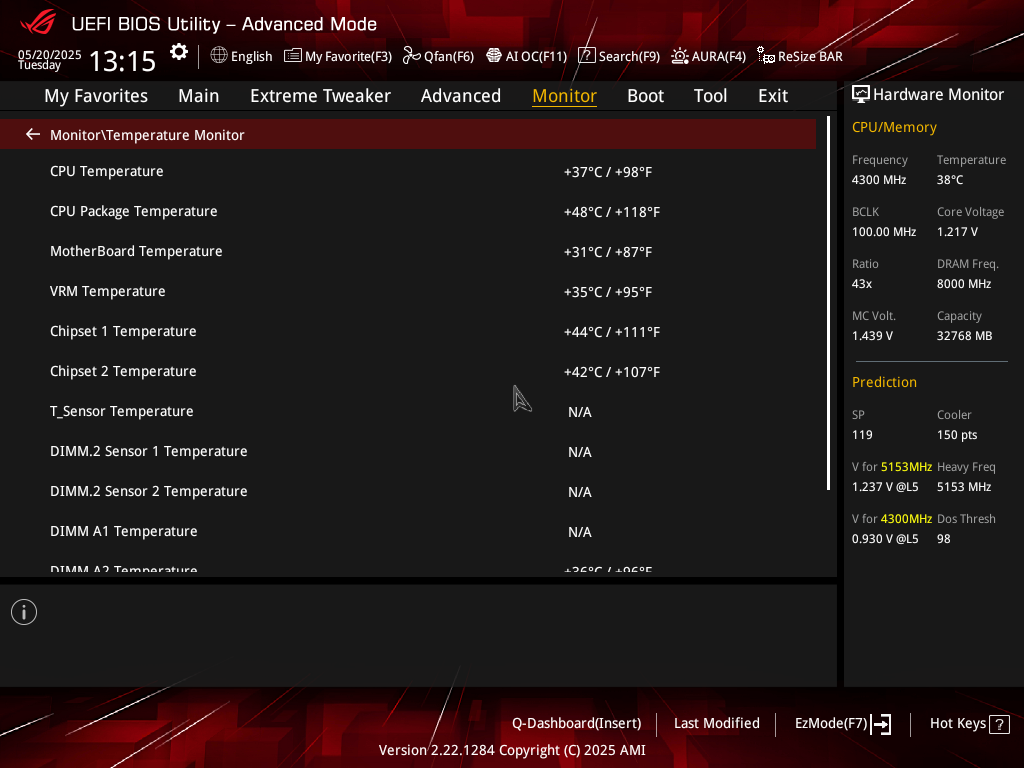

Advanced mode BIOS info
- My Favorites
Quickly locate tuning options and add preferred tools to your favorites list. - EZ Flash 3
Flash the latest BIOS via the internet from within the BIOS. - S.M.A.R.T.
Check your storage device Self-Monitoring, Analysis, and Reporting Technology (S.M.A.R.T.) logs to gauge reliability or to identify potential failures. - GPU POST
Automatically detect selected ASUS graphics cards to view detailed information. - Secure Erase
Restore your SSDs and NVMe storage to factory settings. - Last Modified Log
Track the last change and save preferred profiles to a USB drive. - SATA Port Renaming
Rename SATA ports for easy identification. - ASUS User Profile
Port configuration settings between different BIOS versions or share them with friends. - Q-Fan Control
Configure the fan's operating speed manually or use pre-configured Standard, Silent, Turbo, or Full Speed modes. By default, system fans will automatically switch to full speed if the temperature reaches 75° C. - Aura On/Off mode (Stealth)
Easily enable or disable Aura RGB lighting or every onboard LED, for a more subdued aesthetic.
AI Networking II
新一代 WiFi 7晶片組在 6 GHz頻段和 4096 QAM中引入全新超寬 320 MHz通道頻寬，提供高達 2.4倍的超快 WiFi速度，革命性的多鏈路操作 (MLO) 提供更穩定的 WiFi連接和更低的延遲，解鎖遊戲、串流媒體和工業物聯網的未知領域，雙收發器天線支援 2.4、5和 6GHz頻段，可實現更快的吞吐量，並具有方向靈敏度，可提高訊號品質並覆蓋更遠的距離，透過 AI Networking II，您可以優化網路設置，確保線上遊戲流暢、創意不間斷、無縫分享，AI Networking II整合到 Armoury Crate應用程式中，使用 AI增強識別和增強技術來確保更快、更智慧的網路最佳化，新的流量監控功能可追蹤您目前的 WiFi頻道使用情況，並讓您輕鬆切換到不太擁擠的頻道
ASUS DriverHub
ASUS DriverHub簡化了 ASUS驅動程式和實用程式的安裝和管理，使您的硬體保持最新狀態並保持最佳效能。這個獨立的應用程式會自動偵測目前的驅動程式版本並在清單檢視中顯示可用的更新。預設支援華碩主機板，安裝作業系統後請用戶安裝ASUS DriverHub，此外 ASUS DriverHub提供一鍵安裝和更新檢查，讓使用者更輕鬆地保持系統平穩且有效率運作
Aura Sync
透過互補的 Aura Sync增強美感來提升您的遊戲體驗，具有預設燈光效果，可在相容的 ROG顯示卡、顯示器、鍵盤和滑鼠之間輕鬆同步，為您的設定提供統一的外觀
ASUS GlideX
ASUS GlideX是跨裝置、跨平台的螢幕分享、螢幕控制和操作解決方案，可透過 USB 或 WiFi 提高 PC、平板電腦和智慧型手機的工作效率。功能包括螢幕鏡像、螢幕擴充功能、一鍵滑鼠統一控制、輕鬆檔案傳輸以及將行動攝影機用作 PC 網路攝影機。它與 Windows、macOS、Android 和 iOS 相容
HWiNFO
HWiNFO和 ROG合作開發了這款全面的系統資訊和診斷工具，以 ROG風格提供有關硬體組件的詳細資訊以及系統效能的即時監控。它支援廣泛的硬體設備，並定期更新以包含最新技術
為了讓您輕鬆獲得 PMIC限制的記憶體模組的速度，ROG CROSSHAIR X870E EXTREME允許您存取 AEMP設定檔，這些配置檔案透過靈活的訓練方法構建，使您可以輕鬆地將記憶體調整到基線設定以上，同時保持穩定的系統運行。借助 AEMP，無論您是要充分利用入門級模組還是要為高速套件提供終極性能，只需單擊即可優化記憶體設定
PBO ENHANCEMENT
透過積極調整 PBO參數，AMD的演算法可以利用主機板強大的電源解決方案來進一步提升效能

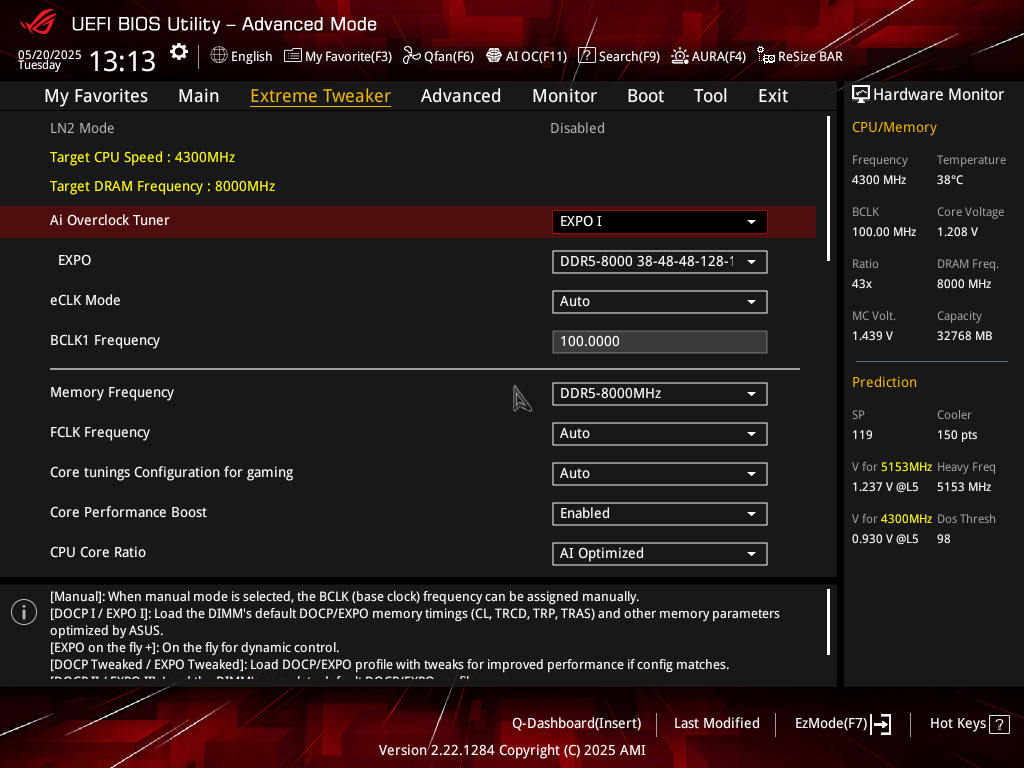

AI Overclock Tuner
作為在 AMD架構上之 AI超頻，新的參數設置有很大變化，但電壓和 clock速度仍然是調整的主要目標，每個內核都有一個推薦的 VID和頻率，後者基於比率和非同步 BCLK調諧優化的組合，該應用程式中的預測設置旨在與 Precision Boost Overdrive (PBO) 協同工作，但它們能更進一步的通過增強 EDC、TDC、PPT、Curve optimizer (曲線優化器)
當 DDR5記憶體首次發佈時，許多 PMIC之 DIMM被鎖定以防止超頻，但 ROG構建了一個硬件解決方法，讓這些套件可以承受額外的電壓，反過來，可以斜升頻率更高，對於每個支持 AEMP的套件，顯示了兩個選項：一個 timming更緊，另一個 clock被推向最大，為了實現更高等級的頻率靈活性，ROG CROSSHAIR X870E EXTREME具有內建時脈產生器，可將 CPU基本時脈與記憶體、PCIe和 Infinity Fabric速度隔離

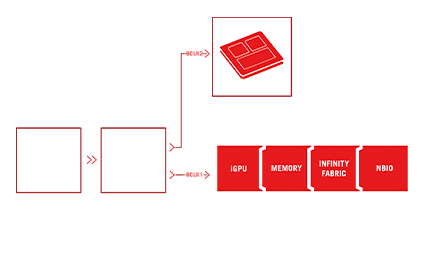

ASYNCHRONOUS CLOCK
ASYNCHRONOUS CLOCK可將 CPU基本時鐘與記憶體、PCIe和 Infinity Fabric速度隔離開來，實現更高級別的頻率靈活性，在保持相關時鐘域穩定性的同時，將 CPU效能推向絕對邊緣
當今的 CPU架構通過從深度省電模式過渡到瞬間從低功耗模式到滿載，對主板電源設計提出了令人難以置信的要求。最新的 ROG VRM架構通過使用組合功率級來快速擺動電流，同時保持出色的熱性能，從而應對挑戰
每個 VRM組件都有特定的用途，PWM控制器和相位倍增器控制電路，而功率級則從電氣和熱的角度進行了繁重的工作，功率級具有低 RDSON以減少開關和傳導損耗，有助於提高整體熱裕量
SupremeFX
ROG SupremeFX 音訊技術可為有線輸入插孔提供 110 dB的訊噪比，提供純淨的錄音品質，此外，SupremeFX ALC4082編解碼器和整合式 ESS ES9219 Quad DAC的低壓差穩壓器可提供更乾淨的電力輸出，THD+N可達到 114dB，提供優異的前面板輸出。這個結合的解決方案可實現端對端 32 位元 384 kHz解析度的播放，傳達每個音軌的所有細微差異

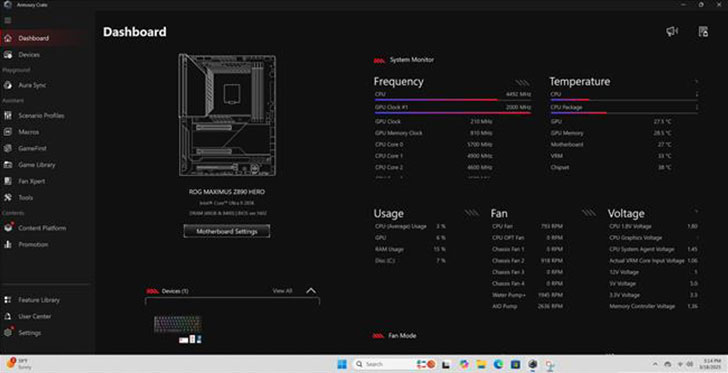

Armory Crate
Armoury Crate是全新的軟體公用程式，可讓使用者集中控制支援的電競產品，以便輕鬆調整系統的外觀和風格。Armoury Crate可讓您透過單一易用的介面，自訂相容裝置的 RGB燈光與效果，並以 Aura Sync進行同步，讓您的系統呈現統一的燈光效果，此外，Armoury Crate 的 Fan Xpert4工具提供對風扇、水冷幫浦和多功能 (AIO) 散熱器的全面控制

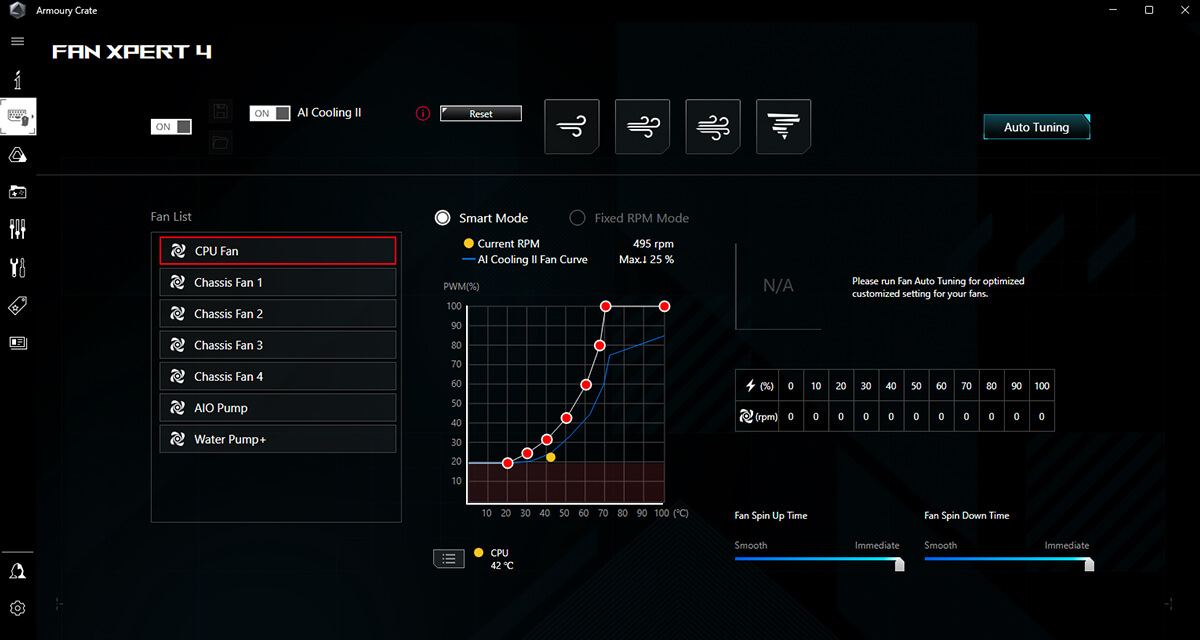

Fan Xpert 4
GameFirst VI
GameFirst VI具有 AI增強識別和優先級以確保更快、更智能的網絡優化
GameFirst VI分析使用模式並比較頻繁更新的應用程序的數字簽名超過 200,000個應用程序的數據庫
GameFirst VI智能切換應用程序優先級和根據情況調整頻寬，超過使用默認的自適應智能，使用者可以手動優先考慮遊戲、直播或多媒體，以確保
流暢的體驗，即使正在使用其他頻寬在系統或網絡上使用
WiFi Quick Assist分析網絡信息和實時帶寬以生成顯示當前的圖表網絡狀態。與 ROG路由器配對時，使用者可以掃描 Wi-Fi網絡以找到最佳頻道，並且在網絡上使用 Game Boost優先處理遊戲設備和數據包
Curve Optimizer相關的新功能
重載動態 CO 穩定器 和 可切換的全核心安全 CO Svalue 等全新功能，第一個允許在非常重的負載下從 OC模式切換到 PBO，而第二個則在非常重的負載下設定適當的回退曲線最佳化器值。
曲線優化器 (CO) 中的一組新功能包括重負載動態 (CO) 穩定器，它可以根據系統工作負載自動控制您的 (CO) 設定，其官方描述稱，能夠在負載非常重的情況下從 OC模式切換到 Precision Boost Overdrive (PBO) 模式。除此之外X870E晶片組主機板中的 (CO) 還將有All Core Safe CO Svalue to Switch to功能，消息人士稱這是當系統達到最大工作負載時 (CO) 的後備設定
除了 (CO) 附加功能外，BIOS還包括針對各個PCIe連接的盡可能最高的鏈結速度，這是增強監控功能的附加功能，允許用戶深入了解多個 PCIe插槽上的訊息，同時華碩還計劃將風扇曲線的工作點從八個增加，從而再次允許更廣泛的監控

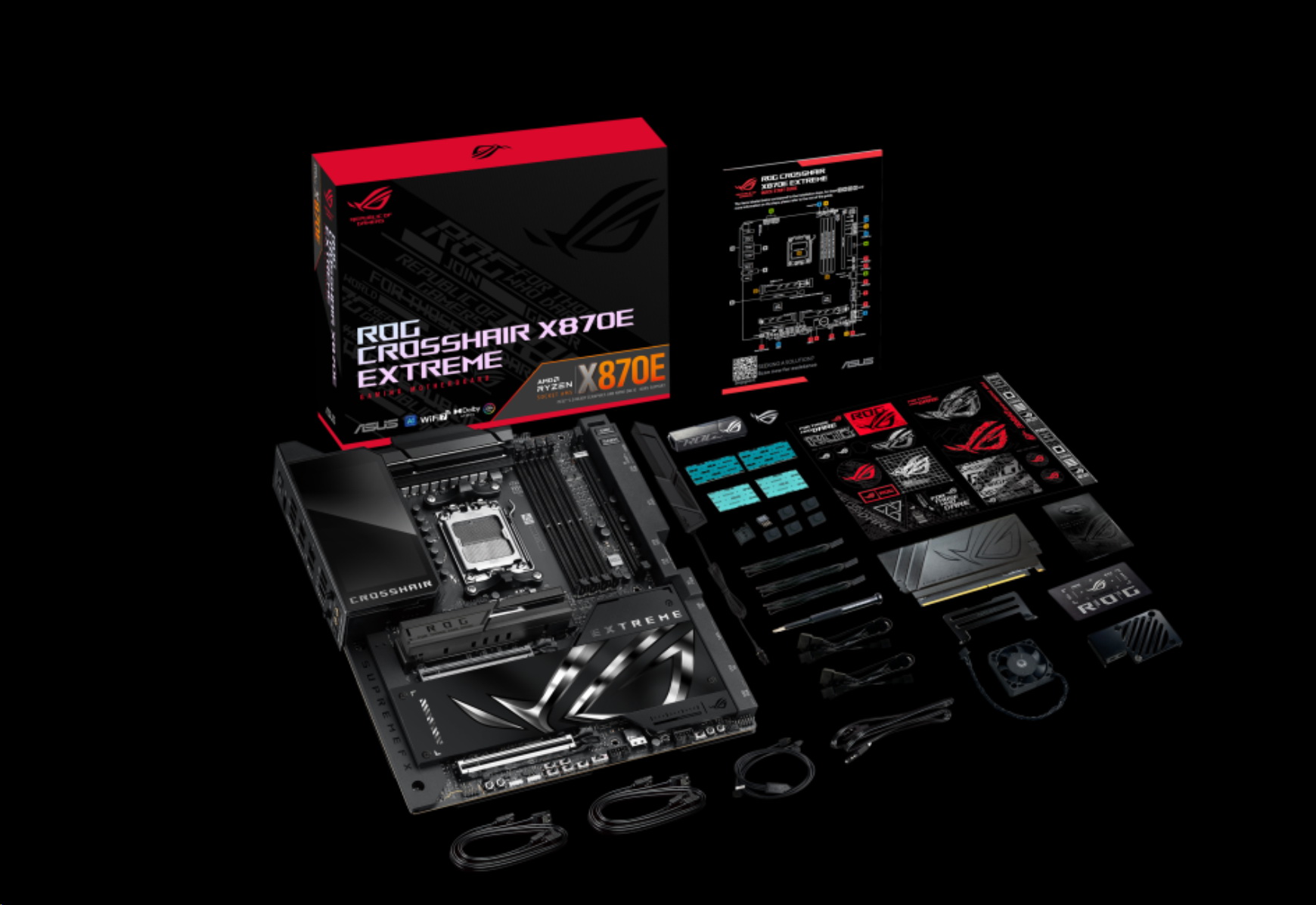

ASUS ROG CROSSHAIR X870E EXTREME所有元件
最左側的 ROG開瓶器是用來慶祝超頻成功時的好工具
ROG CROSSHAIR X870E EXTREME規格表
CPU
AMD Socket AM5 for AMD Ryzen™ 9000 & 8000 & 7000 Series Desktop Processors** Refer to Download Center | Official Support | ASUS Global for CPU support list.
晶片組
AMD X870E記憶體
4 x DIMM slots, max. 256GB, DDR5Supports up to
8200+MT/s(OC) with Ryzen™ 9000 Series Processors,
9000+MT/s(OC) with Ryzen™ 8000 Series Processors,
8000+MT/s(OC) with Ryzen™ 7000 Series Processors,
ECC and Non-ECC, Un-buffered DIMM*
Dual Channel Memory Architecture
Supports AMD Extended Profiles for Overclocking (EXPO™)
ASUS Enhanced Memory Profile (AEMP)
NitroPath DRAM Technology
*Supported memory types, data rate (speed), and number of DRAM modules vary depending on the CPU and memory configuration, for more information please refer to CPU/Memory Support list under theSupport tab of product information site or visit Download Center | Official Support | ASUS Global.
* Non-ECC, un-buffered DDR5 memory supports On-Die ECC function.
顯示晶片
1 x HDMITM port**2 x USB4® (40Gbps) ports support USB Type-C® display outputs***
* Graphics specifications may vary between CPU types. Please refer to AMD CPU specifications.
** Supports 4K@60Hz as specified in HDMI 2.1.
*** Supports max. 4K@60Hz as specified in DisplayPort 1.4a
**** VGA resolution support depends on processors' or graphic cards' resolution.
擴充槽
AMD Ryzen™ 9000 & 7000 Series Desktop Processors*2 x PCIe 5.0 x16 slots with Q-Release Slim (supports x16 or x8/x8** or x8/x4/x4 modes***)
** When you use both PCIEX16(G5)_1 and PCIEX16(G5)_2, PCIEX16(G5)_1 and PCIEX16(G5)_2 will run x8.
***When M.2_3 is enabled, PCIEX16(G5)_1 will run x8, and PCIEX16(G5)_2 will run x4.
**** When M.2_2 and M.2_3 are enabled simultaneously, PCIEX16(G5)_2 will be disabled.
AMD Ryzen™ 8700 & 8600 & 8400 Series Desktop Processors*
2 x PCIe 4.0 x16 slots with Q-Release Slim (only supports PCIEx16(G5)_1 & total bandwidth for x8, PCIEx16(G5)_2 will be disabled)
AMD Ryzen™ 8500 & 8300 Series Desktop Processors*
2 x PCIe 4.0 x16 slots with Q-Release Slim (only supports PCIEx16(G5)_1 & total bandwidth for x4, PCIEx16(G5)_2 will be disabled)
* Please check the PCIe bifurcation table on the support site ([Motherboard] Compatibility of PCIE bifurcation between Hyper M.2 series Cards and Add-On Graphic Cards | Official Support | ASUS Global).
- To ensure compatibility of the device installed, please refer to Official Support | ASUS Global for the list of supported
資料儲存應用
Supports up to 5 x M.2 slots and 1 x SlimSAS connector and 4 x SATA 6Gb/s ports*AMD Ryzen™ 9000 & 7000 Series Desktop Processors
M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 5.0 x4 mode)
M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 5.0 x4 mode)*
M.2_3 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 5.0 x4 mode)**
AMD Ryzen™ 8000 Series Desktop Processors
M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode)
M.2_2 slot (Key M), type 2242/2260/2280 (Not supports)
M.2_3 slot (Key M), type 2242/2260/2280/22110 (Not supports)
AMD X870E Chipset
DIMM.2_1 slot (Key M) via ROG Q-DIMM.2, type 2230/2242/2260/2280/22110 (supports PCIe 4.0 x4 mode)
DIMM.2_2 slot (Key M) via ROG Q-DIMM.2, type 2230/2242/2260/2280/22110 (supports PCIe 4.0 x4 mode)
SlimSAS connector supports PCIe 4.0 x4 mode via an SFF-8654 adapter cable. The cable is purchased separately.
4 x SATA 6Gb/s ports
* When M.2_2 and M.2_3 are enabled simultaneously, PCIEX16(G5)_2 will be disabled.
** When M.2_3 is enabled, PCIEX16(G5)_1 will run x8, and PCIEX16(G5)_2 will run x4, M.2_2 will be disabled.
AMD RAIDXpert2 Technology
Ryzen™ 9000 Series Processors: RAID 0/1/5/10
Ryzen™ 8000 Series Processors: RAID 0/1
Ryzen™ 7000 Series Processors: RAID 0/1/10
區域網路
1 x Realtek 5Gb Ethernet1 x Marvell® AQtion 10Gb Ethernet
ASUS LANGuard
Wireless & Bluetooth
Wi-Fi 7*2x2 Wi-Fi 7 (802.11be)
Supports 2.4/5/6GHz frequency band**
Supports Wi-Fi 7 320MHz bandwidth, up to 6.5Gbps transfer rate.
Bluetooth® v5.4***
*Wi-Fi features may vary depending on the operating system
For Windows 11, Wi-Fi 7 will require 24H2 or later version for full functions, Windows 11 21H2/22H2/23H2 only support Wi-Fi 6E.
For Windows 10, please note that no driver is available, refer to the Wi-Fi chipset vendor's website for details.
** Wi-Fi 6GHz frequency band and bandwidth regulatory may vary between countries.
*** The Bluetooth® version may vary, please refer to the Wi-Fi module manufacturer's website for the latest specifications.
USB連接埠
Rear USB (Total 12 ports)2 x USB4® (40Gbps) ports (2 x USB Type-C®)
10 x USB 10Gbps ports (8 x Type-A + 2 x USB Type-C®)
Front USB (Total 10 ports)
1 x USB 20Gbps connector (supports USB Type-C® with up to 60W PD/QC4+)*
1 x USB 10Gbps connector (supports USB Type-C®)
2 x USB 5Gbps headers support 4 additional USB 5Gbps ports
2 x USB 2.0 headers support 4 additional USB 2.0 ports
USB Type-C® power delivery output: max. 5V/3A
*USB Type-C® power delivery output: 5/9/15/20V max. 3A, PPS:3.3–21V max. 3A
音效
ROG SupremeFX 7.1 Surround Sound High Definition Audio CODEC ALC4082*- Impedance sense for front and rear headphone outputs
- Supports: Jack-detection, Multi-streaming, Front Panel MIC Jack-retasking
- High quality 120 dB SNR stereo playback output and 110 dB SNR recording input
- Supports up to 32-Bit/384 kHz playback on front panel
Audio Features
- SupremeFX Shielding Technology
- ESS® ES9219 QUAD DAC
- LED-illuminated audio jacks
- Rear optical S/PDIF out port
- Premium audio capacitors
* A chassis with an HD audio module in the front panel is required to support 7.1 Surround Sound audio output.
** The LINE OUT port on the rear panel does not support spatial audio. If you wish to use spatial audio, make sure to connect your audio output device to the audio jack on the front panel of your chassis or use a USB interface audio device.
後面板輸出
2 x USB4® (40Gbps) ports (2 x USB Type-C®)10 x USB 10Gbps ports (8 x Type-A + 2 x USB Type-C®)
1 x HDMITM port
1 x Wi-Fi Module
1 x Realtek 5Gb Ethernet port
1 x Marvell® AQtion 10Gb Ethernet port
2 x LED-illuminated audio jacks
1 x Optical S/PDIF out port
1 x BIOS FlashBack™ button
1 x Clear CMOS button
內建 I/O連接孔
Fan and Cooling related1 x 4-pin CPU Fan header
1 x 4-pin CPU OPT Fan header
2 x 4-pin Chassis Fan headers
2 x 4-pin Radiator Fan headers
2 x W_PUMP+ headers
1 x VRM Heatsink Fan header
Power related
1 x 24-pin Main Power connector
2 x 8-pin +12V CPU Power connector
1 x 8-pin PCIe Power connector
Storage related
3 x M.2 slots (Key M)
1 x DIMM.2 slot supports 2 x M.2 slots (Key
M)
1 x SlimSAS connector
4 x SATA 6Gb/s ports
USB
1 x USB 20Gbps connector (supports USB
Type-C®)
1 x USB 10Gbps connector (supports USB
Type-C®)
2 x USB 5Gbps headers support 4 additional
USB 5Gbps ports
2 x USB 2.0 headers support 4 additional
USB 2.0 ports
Miscellaneous
1 x 6-pin ARGB Gen 2 header to support 2 x
ARGB Gen 2 headers
2 x Addressable Gen 2 header
1 x Alteration PCIe mode switch
2 x BCLK button
1 x BIOS Switch
1 x FlexKey button
1 x Front Panel Audio header (F_AUDIO)
1 x LN2 Mode jumper
12 x ProbeIt Measurement Points
1 x ReTry button
2 x RSVD switchs
1 x RSVD header
1 x Safe Boot button
1 x Slow Mode switch
1 x Start button
1 x 10-1 pin System Panel header
1 x Thermal Sensor header
1 x Pause switch
Special Features
Extreme OC Kit- FlexKey button
- LN2 Mode
- ProbeIt
- ReTry button
- Safe boot button
- Start button
- Slow Mode
Extreme Engine Digi+
- 10K Black Metallic Capacitors
- MicroFine Alloy Choke
ASUS Q-Design
- M.2 Q-Latch
- M.2 Q-Release
- M.2 Q-Slide
- Q-Release Slim (with PCIe SafeSlot)
- Q-Antenna
- Q-Code
- Q-Connector
- Q-Dashboard
- Q-LED (CPU [red], DRAM [yellow], VGA
[white], Boot Device [yellow green])
- Q-Slot
- Q-DIMM.2
ASUS Thermal Solution
- Fan bracket
- M.2 heatsink backplate
- M.2 heatsink
- Metal backplate
- VRM heatsink design
- 3D VC M.2 Heatsink
ASUS EZ DIY
- Backplate
- BIOS FlashBack™ button
- Clear CMOS button
- CPU Socket lever protector
- ProCool II
- Pre-mounted I/O shield
- SafeSlot
- SafeDIMM
Aura Sync
- Addressable Gen 2 headers
Dual BIOS
Full Color 5" LCD Display
Front Panel USB 20Gbps with Quick Charge 4+
Support
- Support: up to 60W fast charging and USB
Wattage Watcher*
- Output: 5/9/15/20V max. 3A, PPS:3.3–21V
max. 3A
- Compatible with PD3.0 and PPS
* To support 60W, please install the power
cable to the 8-pin PCIe power connector or else only 27W will be supported.
軟體功能
ROG Exclusive Software- ROG CPU-Z
- Dolby Atmos
- Internet Security (1-year full version)
ASUS Exclusive Software
Armoury Crate
- AIDA64 Extreme (1 year full version)
- Aura Creator
- Aura Sync
- Fan Xpert 4 (with AI Cooling II)
- GameFirst
- HWiNFO
- Power Saving
- LCD Display
ASUS AI Advisor
ASUS DriverHub
Turbo Vcore
ASUS GlideX
USB Wattage Watcher
WinRAR (40 Days Free Trial)
Adobe Creative Cloud (Free Trial)
UEFI BIOS
AI Overclocking Guide
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode
- ASUS MyHotkey
FlexKey
BIOS
2 x 256 Mb Flash ROM, UEFI AMI BIOS管理能力
WOL by PME配件
Cables1 x 1-to-3 ARGB splitter cable
1 x 1-to-2 ARGB splitter cable
2 x 1-to-4 fan splitter cable
2 x ROG weave SATA 6G cable packages
1 x 3-in-1 Thermistor cables pack
ROG Q-DIMM.2 with Heatsink
1 x ROG DIMM.2 with heatsink
1 x M.2 pad package for ROG Q-DIMM.2
2 x Thermal pad for ROG Q-DIMM.2
Additional Cooling Kit
2 x Thermal pad for M.2 22110
1 x DDR5 Fan holder
1 x ROG Fan Kit
Miscellaneous
1 x ASUS WiFi Q-Antenna
1 x Q-connector
1 x ROG logo plate sticker
1 x ROG screwdriver
1 x ROG stickers
1 x ROG VIP card
1 x M.2 Q-Slide package
5 x M.2 backplate rubber packages
1 x ROG Bottle Opener
Installation Media
1 x USB drive with utilities and drivers
Documentation
1 x Quick start guide
作業系統
Windows® 11主機板尺寸
E-ATX Form Factor12 inch x 10.9 inch (30.5 cm x 27.7 cm)
Ryzen 9 9950X3D CPU

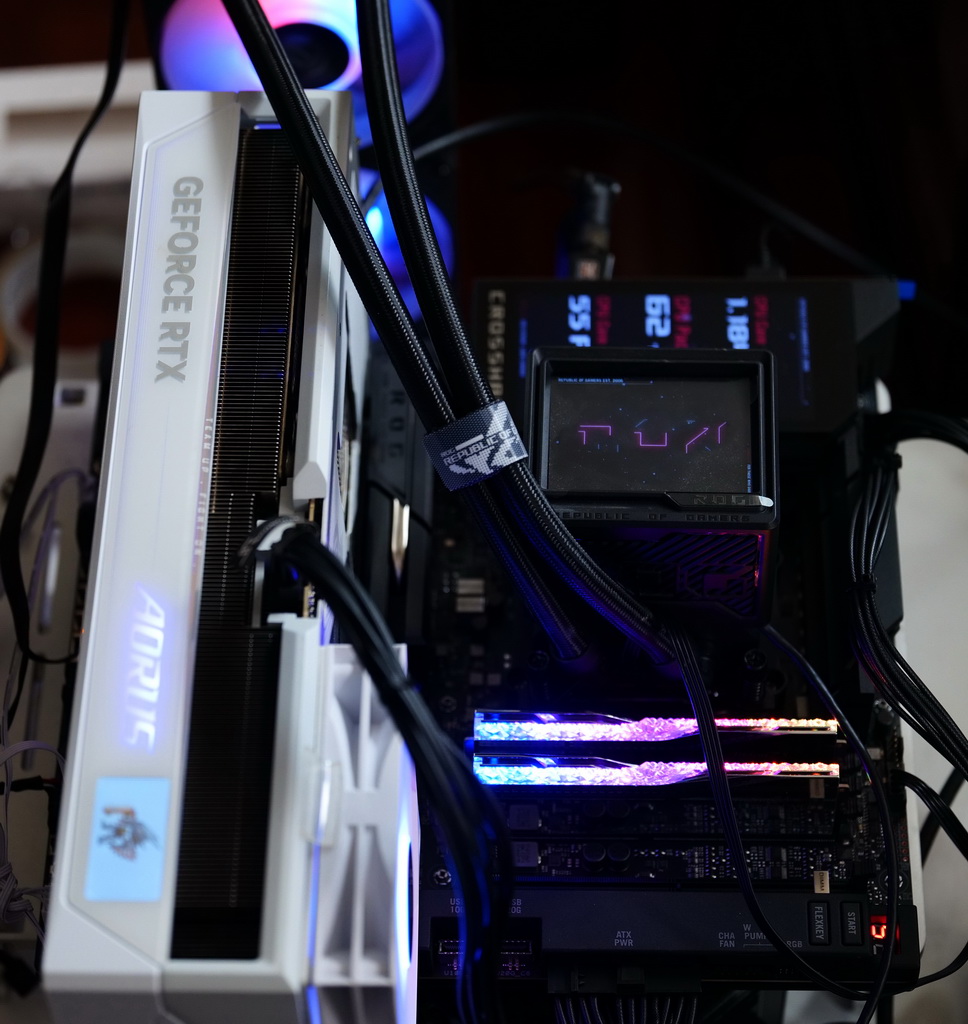

Ryzen 9 9950X3D上機

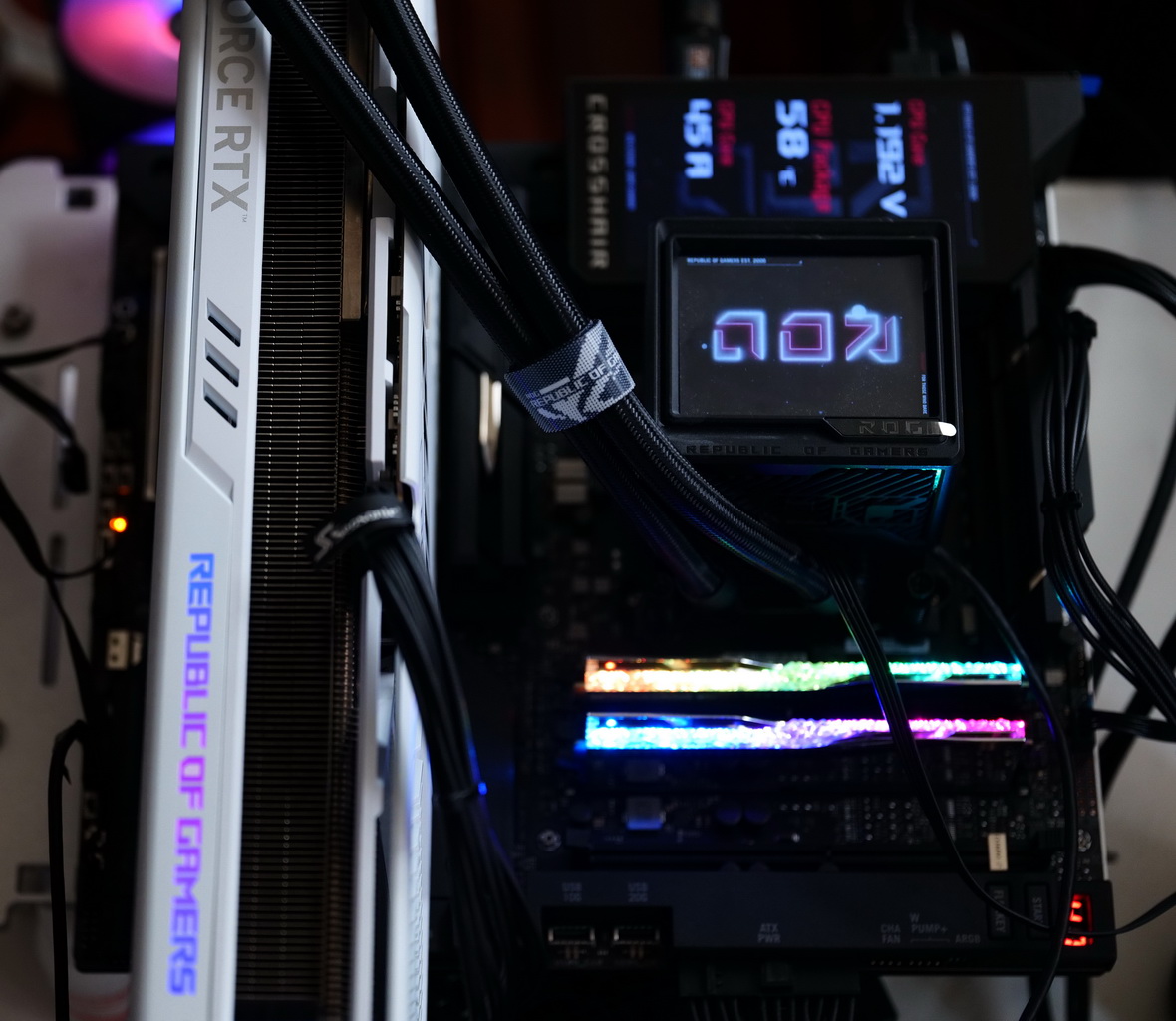

RTX 4090平台燈效
RTX 4090平台燈效
RTX 4090平台燈效
RTX 4090平台燈效

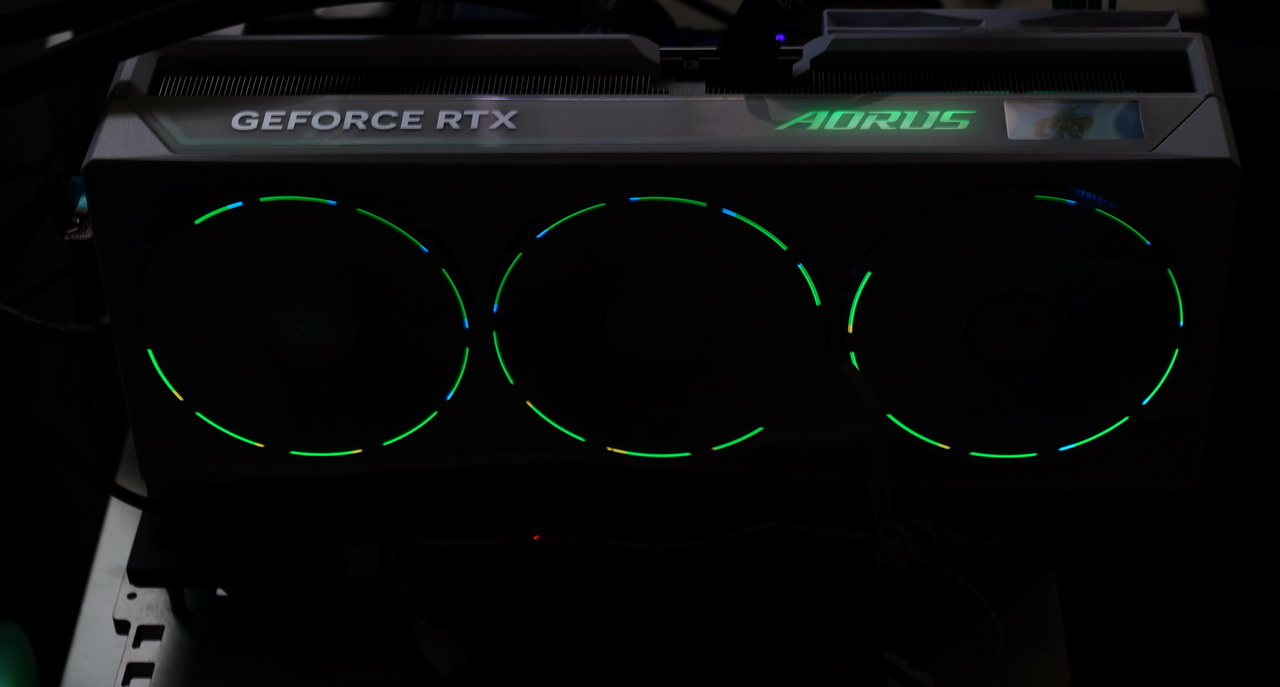

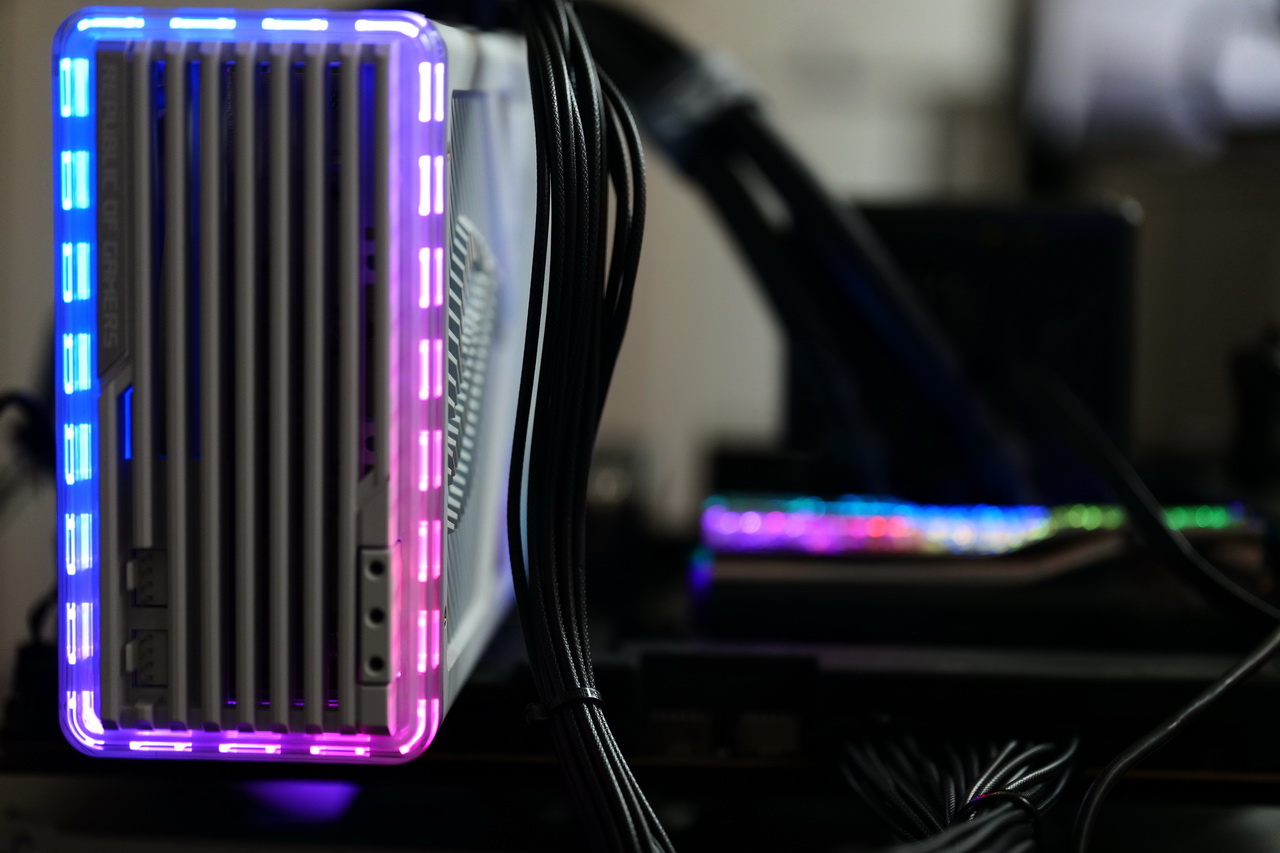

RTX 5090平台燈效
RTX 5090平台燈效
測試平台
CPU：AMD Ryzen 9 9950X3D
MB：ASUS ROG CROSSHAIR X870E EXTREME
CPU Cooler：ASUS ROG RYUJIN III 360 ARGB EXTREME一體式 CPU水冷散熱器
RAM：G.SKILL Trident Z5 Royal Neo DDR5-8000 CL38-48-48-127 EXPO 32GB (2x16GB)
VGA：ASUS ROG RTX 4090 WHITE OC
VGA：GIGABYTE AORUS ROG RTX 5090 MASTER ICE 32G
SSD：Crucial T700 2TB PCIe Gen5 NVMe M.2
PSU：Seasonic Prime TX-1600
OS：Windows11 24H2
電源計畫：Balanced Game Mode
室溫：27℃
BIOS 0205 Setting
⇧使用者須知: 平台在第一次安裝處理器更新 BIOS後，首次系統啟動時間將會加長，此時系統可能會無反應，並維持在 post code “15”，這是在執行首次啟動的記憶體訓練的原因，無反應的時間將視記憶體容量與數量有關，記憶體愈多無反應的時間愈久，16GBX2可能需要 2分鐘左右，而使用 24GBX2時就需要 4分鐘左右，之後每回在使用 reset button重開機的時候等待的時間也一樣較久
EXPO
DDR5 8000 TIMING
Core Flex
DRAM VDD Voltage
CPU Config
NVMe
AMD CBS
AMD Overclocking

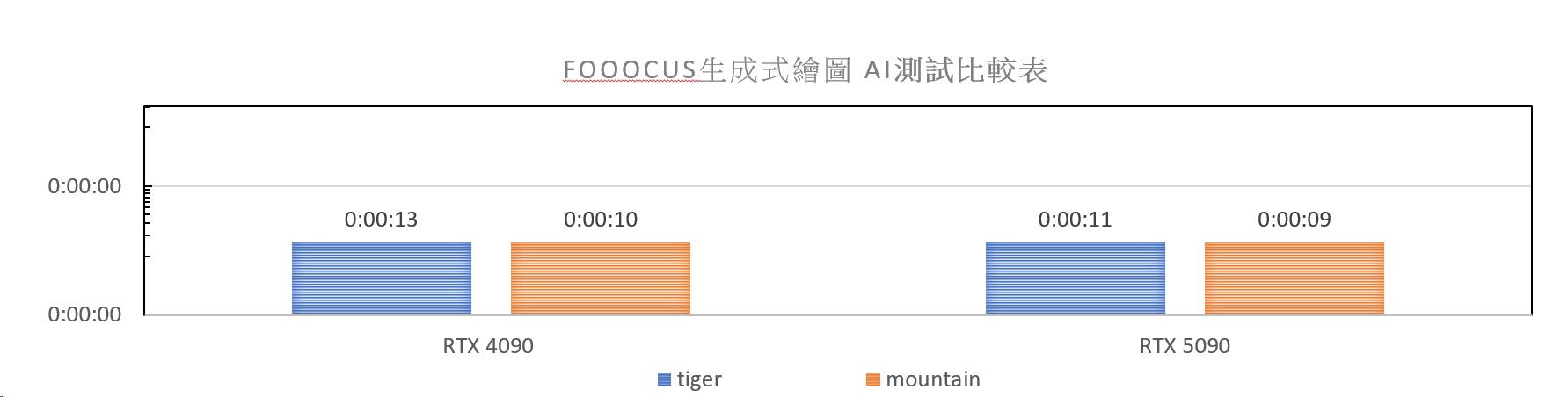

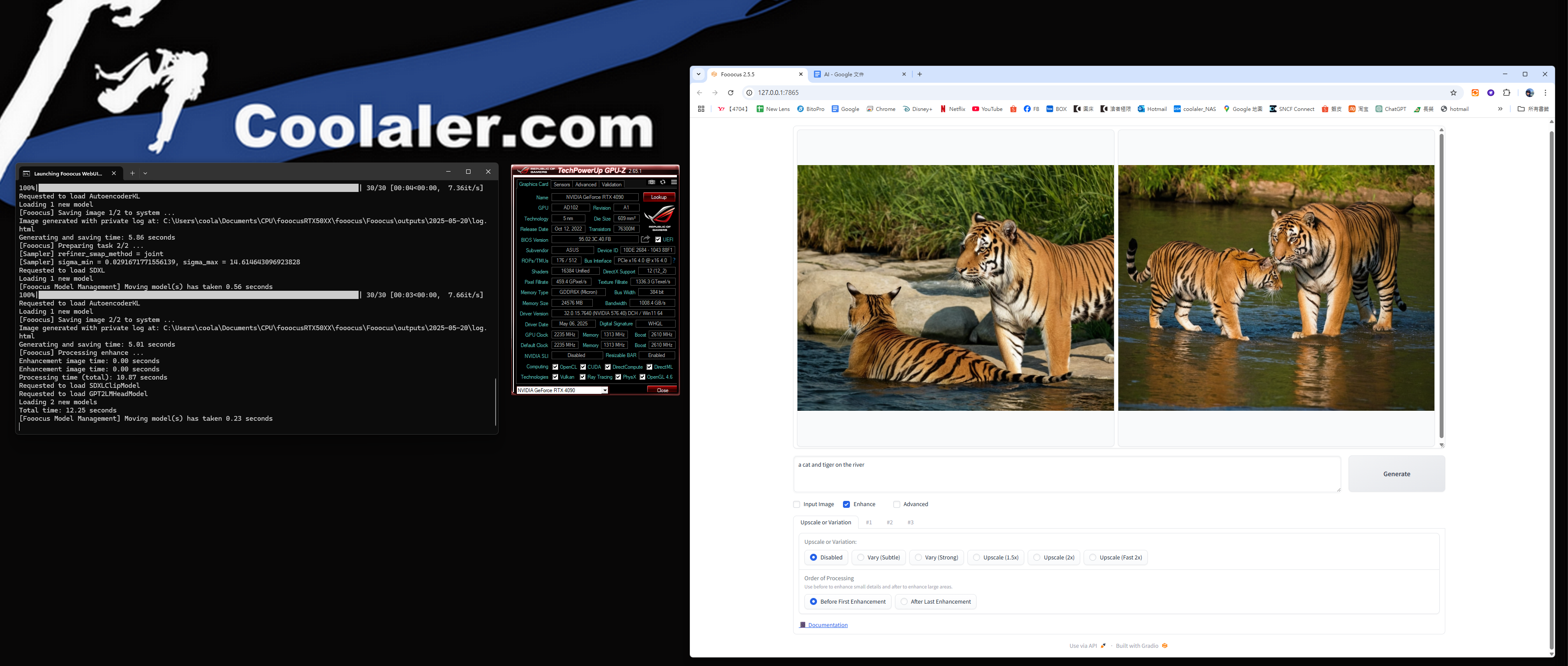

Fooocus生成式繪圖 AI
Fooocus生成式繪圖 AI是一個 Stable Diffusion XL模型的 UI介面，並且在操作上跟 Midjourney類似，只需輸入 prompt便可以生成效果不錯的圖片
GitHub - lllyasviel/Fooocus: Focus on prompting and generating

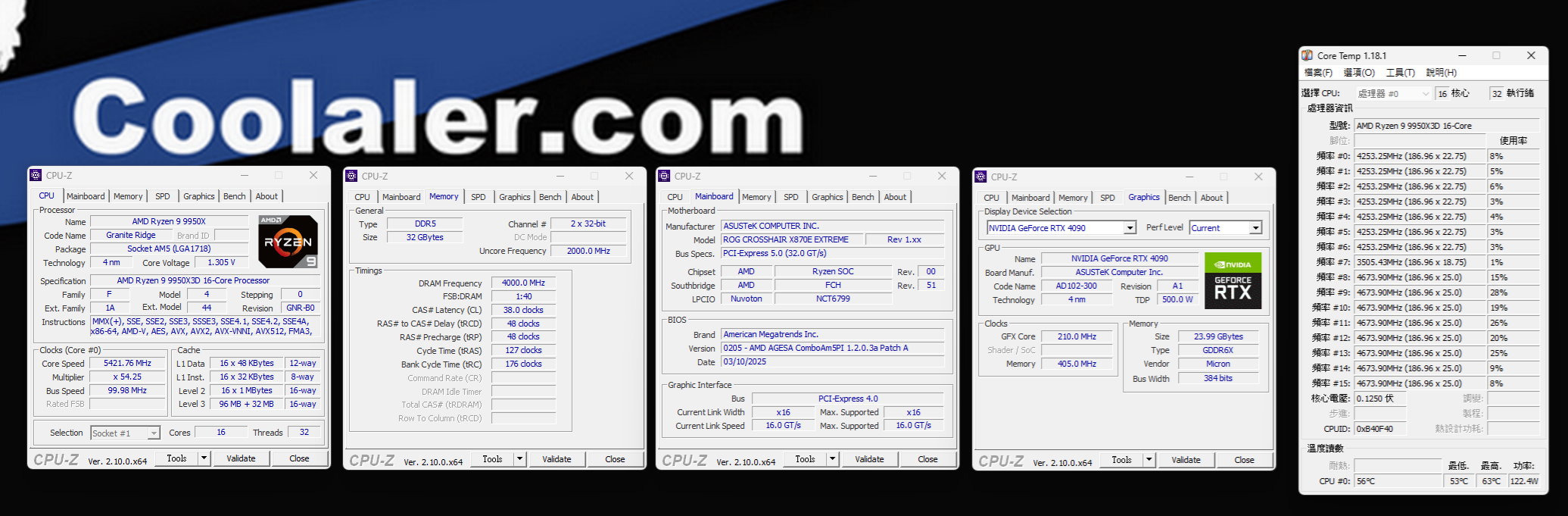

RTX 4090測試諸元
VGA：ASUS ROG RTX 4090 WHITE OC
AI繪圖生成下載1 a cat and tiger on the river 12.25s

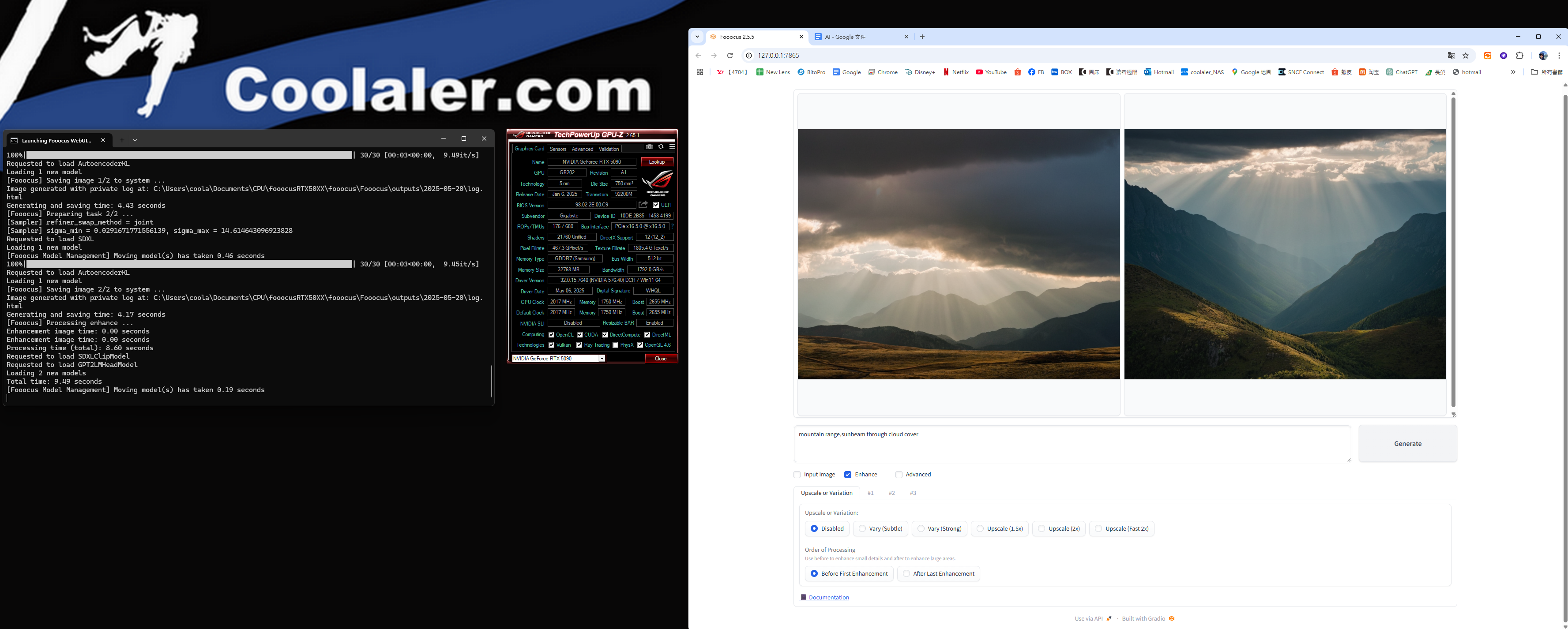

AI繪圖生成下載2 mountain range,sunbeam through cloud cover 11.17s

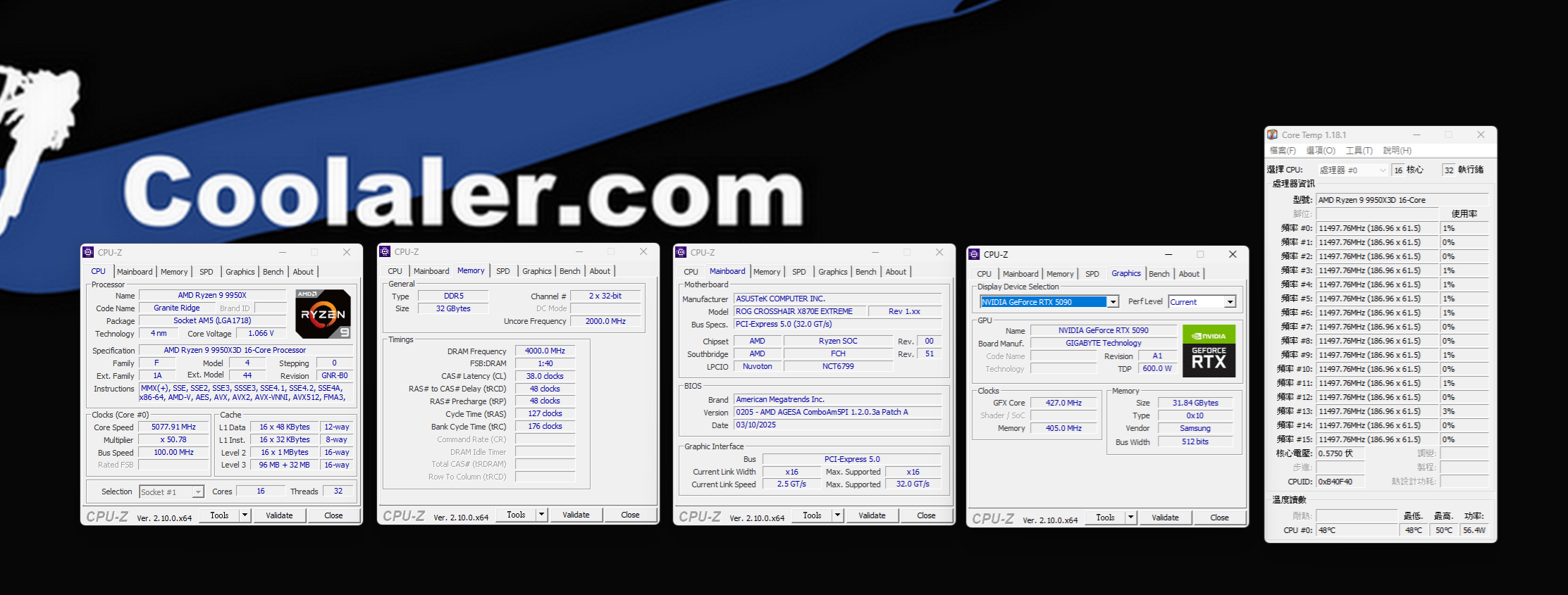

RTX 5090測試諸元
RTX 5090AI繪圖生成下載
VGA：GIGABYTE AORUS ROG RTX 5090 MASTER ICE 32G
AI繪圖生成下載1 a cat and red fox 10.58s
AI繪圖生成下載2 mountain range,sunbeam through cloud cover 9.49s
⇧單位: s數字愈小愈好

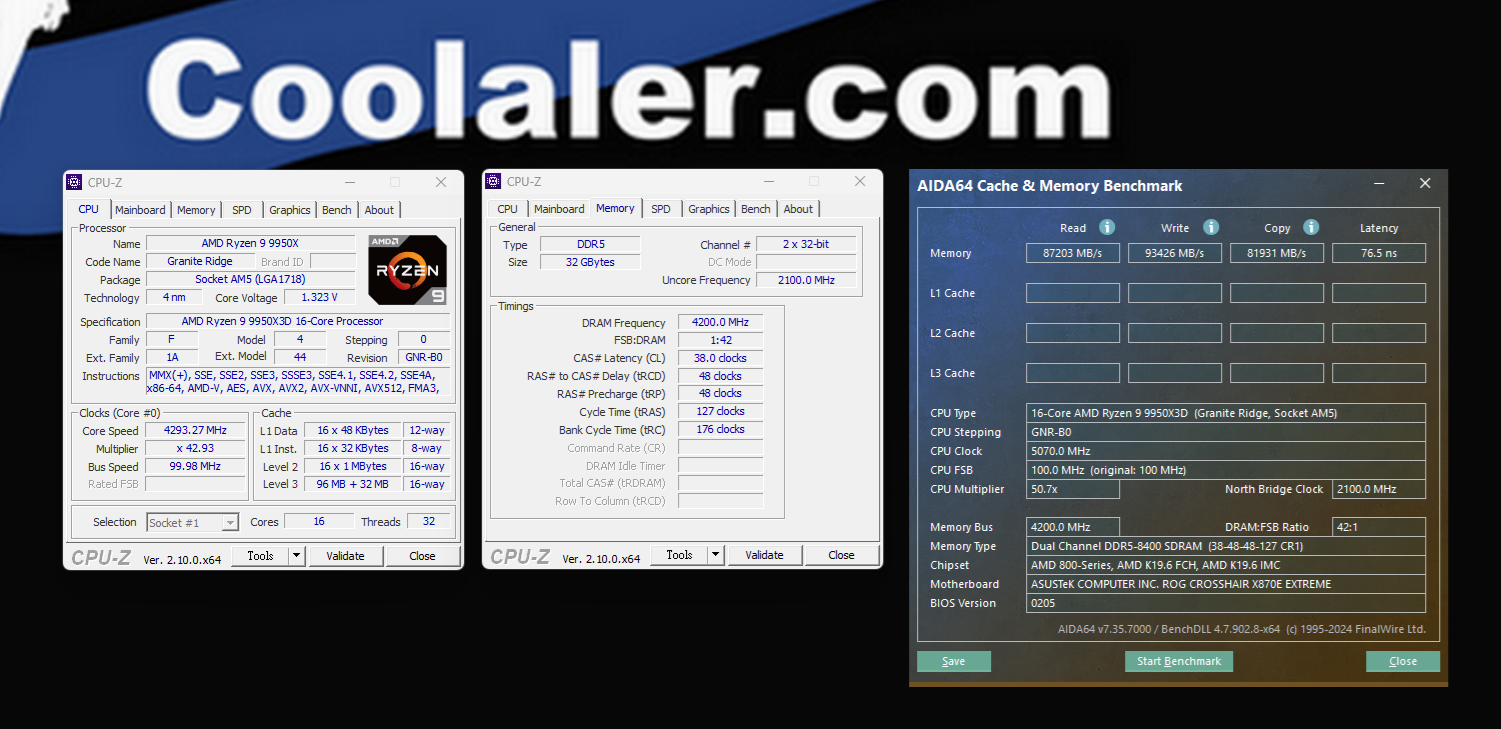

DDR5 8400記憶體頻寬測試
AIDA64 Cache & Memory Benchmark
AIDA64 Cache & Memory Benchmark可測量 CPU高速 Cache和系統記憶體的頻寬和延遲，通過雙擊窗口中的任何矩形，列或行，我們可以單獨啟動基準測試或基準測試類型
Ryzen 9 9950X3D
DDR5 8400 38-48-48-127 AIDA64 Cache & Memory Benchmark Results
Read 87,203MB/s
Write.93,426MB/s
Copy.81,931MB/s
Latency. 76.5ns

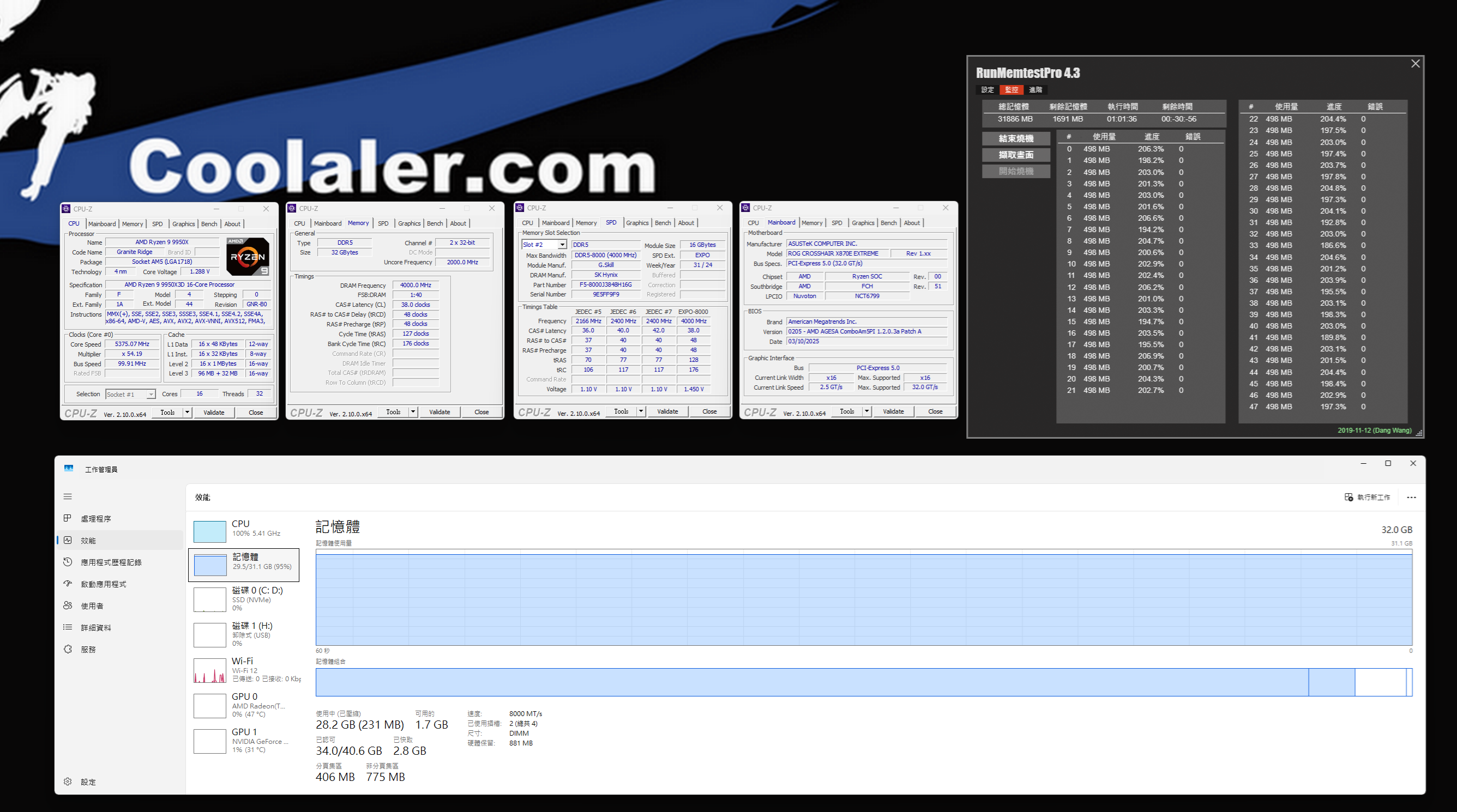

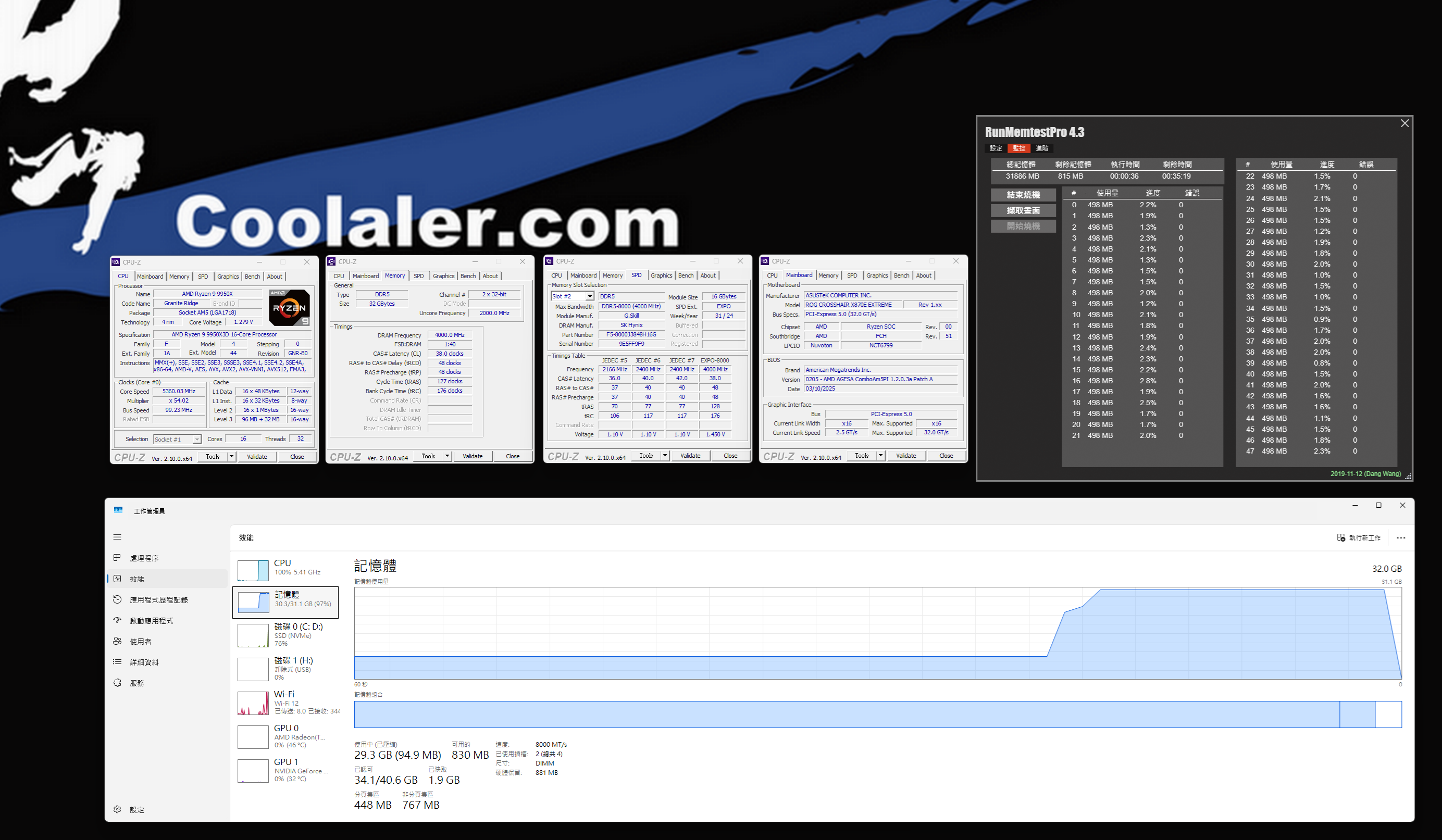

DDR5 8000 EXPO MemTest Pro燒機測試
MemTest是一個在 Windows下執行的 RAM測試軟體，它驗證您的電腦是否可以可靠地儲存和檢索記憶體中的資料。一台正常運作的計算機應該能夠日復一日地以 100%的準確率完成這項工作。未能通過這些測試的電腦將變得不太穩定且更容易崩潰，更糟的是，隨著時間的推移，隨著損壞的資料寫入硬碟，它變得更加不穩定，透過執行 MemTest，您可以確保電腦的 RAM正常運作，但處理器 IMC的強弱亦是左右 MemTest Pro穩定度與否的主要關鍵
G.SKILL DDR5 8000 16GBx2 EXPO MemTest Pro燒機
100%達成
200%達成
小結 :
身為 ROG旗艦級主機板的 ASUS ROG CROSSHAIR X870E EXTREME除了用料配件是堆好堆滿之外，在穩定度與效能的表現上與其他主機板相比自然是更勝一籌的，身為 ROG CROSSHAIR X870E的頂級主機板 X870E EXTREME除了配備了頂級的 20(110A)+2(110A)+2(80A) >功率級供電解決方案之外，另有完善的多功能散熱選項，能充分發揮 AMD Ryzen 9000系列處理器的終極效能，但更重要的是 X870E EXTREME的 All New Q-Design和 BIOS Q-Dashboard功能，讓構建 PC變得比以往更輕鬆容易，X870E EXTREME還有許多值得介紹的內容，包括全新的 NitroPath DRAM技術，全新的 Q-Antenna，全新的 AI Networking II (WiFi 7)、高達 40 Gbps雙向頻寬的雙 USB4 TYPE - C、AI Cooling II、AI Overclocking、Core Flex、Curve Optimizer、Gen5 PCIe、M 2，以及高保真音訊等等
ROG CROSSHAIR X870E EXTREME除了配備了強大的電源解決方案和多功能冷卻選項，可充分發揮 AMD Ryzen 9000系列 CPU的效能之外，它還支援 WiFi 7、板載 USB4連接埠、PCIe 5.0連接和高保真音訊解決方案，最重要的是 ROG CROSSHAIR X870E EXTREME全新再進化的 Q-Design和 BIOS Q-Dashboard讓您在構建 PC時變得比以往更容易
在記憶體超頻方面 ROG CROSSHAIR X870E EXTREME還導入了 NitroPath技術，全新的 NitroPath DRAM技術為能提供卓越的 DDR5效能和穩定性，透過改善記憶體內部線路以及縮短金手指引角的長度，達到減少訊號雜訊干擾、改善傳輸效率，能夠讓 DDR5記憶體額外再提升 400 MT/s 的傳輸效能，此外，NitroPath技術也強化了記憶體扣具的穩固性，固定時夾力從過去的 6.23 kgf 變為 7.46 kgf，提升 20 %，釋放狀態下力道從 3.88 kgf 提升為 4.84 kgf，維持力道則從 4.72 kgf 來到 7.42 kgf，讓主機板能夠固定住散熱片更為厚重的高階 DDR5 記憶體，跟上一代的 X670E只能 DDR5 6400相比，ROG CROSSHAIR X870E EXTREME已然能夠在 DDR5 8400以上
除了 NitroPath技術，ROG CROSSHAIR X870E EXTREME也替 M.2 SSD加入了 M.2 Q-Release、Q-Latch、Q-Slide功能，只要按下插槽旁的按鈕，散熱片就能自動脫離，安裝時在把散熱片用力壓下就能固定，省去以往固定細小螺絲的麻煩，Q-Latch在 ASUS已行之有年，ROG CROSSHAIR X870E HERO則是將原本的旋轉式卡扣改為滑動式，安裝 SSD時只要壓下去就能自動扣住，要拆卸時也只將卡扣向後一拉就能將 SSD彈起，Q-Slide則是改善不同 M.2 SSD尺寸的安裝體驗，過去安裝不同長度的 M.2 SSD之前需要先更換主機板上螺柱的位置到指定孔洞上，Q-Slide則將這個步驟改為一個滑動式設計，能夠一指固定 2242、2260尺寸的 M.2 SSD，大幅省去調整上的麻煩
在 BIOS方面，ROG CROSSHAIR X870E EXTREME同樣加入了 Q-Dashboard連接裝置的顯示功能，可以在 BIOS介面中看到所有連接的插槽，點擊插槽就能自動前往對應的設定頁面，例如風扇是前往轉速控制頁面，免去過往調整硬體參數時，不知道每個接頭與主機板對應的關係
ASUS ROG CROSSHAIR X870E EXTREME是專為最挑剔玩家打造的旗艦級 AMD Ryzen 9000系列主機板，為 AM5處理器、DDR5記憶體及 PCIe 5.0元件提供極致效能與未來相容性，其全面的連接性包含 USB4，內建的全彩 5 吋 LCD 螢幕，可透過 Armoury Crate 顯示 ROG 專屬動畫、系統資訊，甚至個人化服務，讓玩家在鮮明的螢幕上展現獨特風格，而 ROG Overclocker's Tooklit工具套件，能讓您輕鬆地展現個人超頻風格，以及高達 20(110A)+2(110A)+2(80A) >功率級之供電皆為喜愛超頻的您而設置，ASUS ROG CROSSHAIR X870E EXTREME將在 5月底左右上市， 謝謝收看
