WD硬碟SATA訊號座斷裂,想拆卸另一同型號硬碟的電路板替代,想請教要使用哪一種工具拆卸?

albih

初級會員
已加入
2008/06/23
訊息
49
互動分數
1
點數
8
硬碟型號 WD BLACK WD5001FZWX 5.0TB 日前拆卸時,因不小扯到訊號線而將硬碟上的訊號座弄斷裂,因硬碟裡有重要資料,因此想拆卸另一同型號硬碟的電路板替代之,

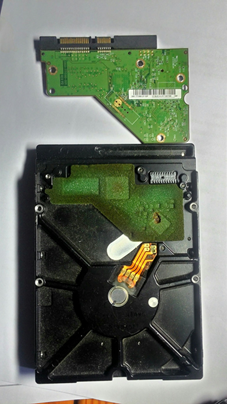

我原先的構想是(以WD6400AAKS WD Caviar Blue 640KB做例子),將良品的相同規格硬碟的電路板拆下,與訊號座已經斷裂的電路板互換:

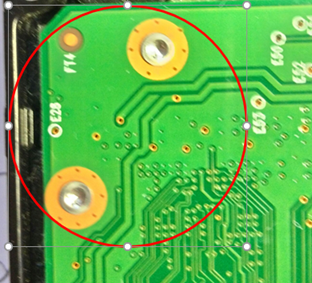

我現在的問題是,我的”梅花起子頭”,沒有一個可以配合WD5001FZWX 5.0TB電路板上的那8個螺絲頭(底下左圖)。從外觀視之,感覺那8個螺絲頭不像是用梅花起子頭來拆鬆和鎖緊的,因為它們的洞口很圓且很平滑,見底下右圖

結論:請教各位先進,您們知道硬碟型號 WD BLACK WD5001FZWX 5.0TB上面的電路板,要使用甚麼工具拆除嗎?


lnchang2k

哥遇超頻難免雞凍
已加入
2007/11/26
訊息
1,396
互動分數
24
點數
38
spanner/snake eye bits
PS: 板子拆下後直接把母座吹下來做更換, 要比換PCB成功率高. 板子上面有磁頭/碟片物理參數的EEPROM, 除非跟著做移板, 否則每台都不一樣.


單純的宅宅

進階會員
已加入
2010/02/04
訊息
358
互動分數
6
點數
18
那個確定是星型的,只是又銑出一個圓錐形,用放大鏡就可以看出來。
買根合適的,或用一字起子均可

我的做法,
塑膠座斷掉,用 AB 膠黏起來,銅片斷掉,導電筆塗一塗,
若只是斷裂,沒有整個分離,快乾膠滴一下,先撐著救出資料。

當然,若有吹風機,且技術夠好,那就看自己的技術了。


albih

初級會員
已加入
2008/06/23
訊息
49
互動分數
1
點數
8
spanner/snake eye bits
PS: 板子拆下後直接把母座吹下來做更換, 要比換PCB成功率高. 板子上面有磁頭/碟片物理參數的EEPROM, 除非跟著做移板, 否則每台都不一樣.
INchang2K先進,非常感謝您撥冗提供資訊和提醒。

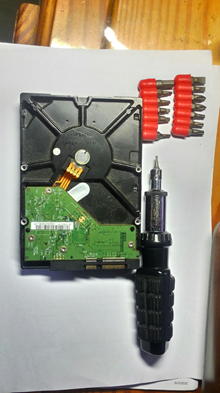

請問,您所提到的spanner/snake eye bits,是指底下圖片所示的工具組嗎?

謝謝您提醒如果要交換PCB版,還要”移板”紀錄有磁頭/碟片物理參數的EEPROM的問題,那真是頭痛的問題,以我這沒有絲毫半點電工技術的人,根本是不可能的任務。

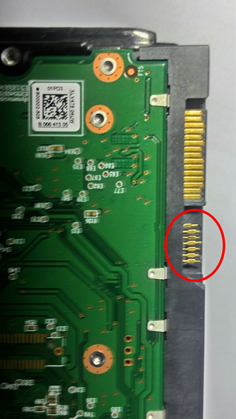

對於您提到的”板子拆下後直接把母座吹下來做更換”,這”板子”是指PCB板嗎?母座是指底下圖片的紅框部分嗎?”吹下”要怎麼做,可以麻煩您提供更詳細的教導嗎?

再次感謝您,也祝福您和您的家人都平安、健康和充滿喜樂。


albih

初級會員
已加入
2008/06/23
訊息
49
互動分數
1
點數
8
那個確定是星型的,只是又銑出一個圓錐形,用放大鏡就可以看出來。
買根合適的,或用一字起子均可

我的做法,
塑膠座斷掉,用 AB 膠黏起來,銅片斷掉,導電筆塗一塗,
若只是斷裂,沒有整個分離,快乾膠滴一下,先撐著救出資料。

當然,若有吹風機,且技術夠好,那就看自己的技術了。
單純的宅宅先進,非常感謝您撥冗提供資訊。

您提到”星型”和”一字”,2種起子可以卸下螺絲,我再來找找看有沒有適合的規格,謝謝您。

至於您提到的作法” 塑膠座斷掉,用 AB 膠黏起來”,我也會在解決一個難題後,再找個時間來試試看。

這個難題是我當初把斷掉的塑膠座塞到訊號線上的接頭,原本試圖將銅片插入接頭處,如您所言:「先撐著救出資料」。結果這種作法證實是一種很笨又很難做到的做法(對我這種笨手笨腳的人而言)。

因為很難再將此塑膠座取出,我可能得暴力破壞訊號線的接頭,才可以將其取出。祝福我吧!

再次感謝您,也祝福您和您的家人都平安、健康和充滿喜樂。


albih

初級會員
已加入
2008/06/23
訊息
49
互動分數
1
點數
8
各位先進,今天早上再度嘗試解決我先前提到那個難題――我當初把斷掉的塑膠座塞到訊號線上的接頭,原本試圖將7根銅片插入接頭處――結果”天公疼憨人”,讓我真的將碟硬端上那7根分叉的銅片成功地插入訊號線上接頭端的7個對應小洞裡,這讓我非常高興和感謝有神的祝福,趕快將重要資料備份到另外一顆硬碟上。

不過,上述做法只是權宜之策,我仍然期待能夠置換硬碟上的訊號座,因為這樣才是根本的做法,也請各位先進能夠撥冗提供您們的經驗和心得。

謝謝您們,也祝福您們和您們家人。


lnchang2k

哥遇超頻難免雞凍
已加入
2007/11/26
訊息
1,396
互動分數
24
點數
38

可以自己備好母座的料, 拿到手機維修店請他們報價工錢.
也祝福您全家身體健康出入平安.


albih

初級會員
已加入
2008/06/23
訊息
49
互動分數
1
點數
8

可以自己備好母座的料, 拿到手機維修店請他們報價工錢.
也祝福您全家身體健康出入平安.
哇,太帥了!非常感謝您撥冗提供這超級寶貴的資訊。

順便請問您,您認識這家手機維修店嗎?還是手機維修店都具有這樣的技術?

祝福您和您的家人都平安、健康和充滿喜樂。


albih

初級會員
已加入
2008/06/23
訊息
49
互動分數
1
點數
8
昨天在看了Inchang2K先進提供的教學影片後(非常感謝他),竟然找到這一次我們在這個主題中討論到的3種做法:

  • 更換PCB板,並且將舊PCB板上的BIOS晶片(硬碟 BIOS 晶片有的在電路板中,有的集成在主控制晶片中)卸除、移至有良品訊號座的PCB板上(當然它的BIOS晶片要先卸除),教學影片如下:
    (這個PCB板必須找到相同規格的壞硬碟)
  • 將有良品訊號座的PCB板上的訊號座卸除,移往裝至舊PCB板上(當然壞的訊號座要先卸除),這個方法有個好處是不用找到同規格的硬碟,教學影片就如Inchang2K先進所提供的:
    這個做法的另一個好處是一勞永逸,而且不在乎那7根的銅片的損壞情形,也不用換BIOS晶片)。
  • 大概與我的作法類似,我是將斷裂的塑膠座塞至訊號線接頭內,那位先進的做法是拿訊號線去壞掉的硬碟(但是有好的訊號座的任意硬碟),塞到訊號座後,將塑膠座搖斷,讓它斷在訊號線的接頭內(這時候效果跟我的一樣),再將這條訊號線拿去插入那7根的銅片。教學影片如下:
最後,感謝各位先進在這個主題中所提出的教導。謝謝您們,也祝福您們和您們家人都平安、健康、充滿喜樂。
