這次來介紹一款SilverStone的RAVEN 2 烏鴉機殼!上一代烏鴉便採用了革命性的90度的主機板安裝方式與正壓差設計,這次也有出現在第二代上喔!只是前面板的滑蓋面板取消了~

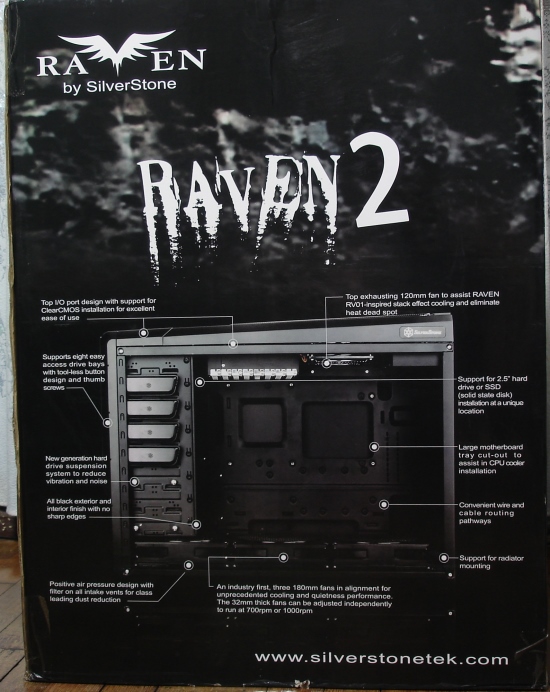

側面有多國語言的說明~~當然來看看繁體中文的怎麼說囉~~~
1.主機板採用90度直立式安裝。
2.底部有三顆18公分大風扇進氣,提供絕佳的散熱效率。
3.可以選配水冷系統。
4.主機板後方有開孔以利CPU散熱器的安裝。
5.支援11"寬的主機板。
6.支援8個擴充插槽。
7.獨特的硬碟懸吊技術,可以降低硬碟所產生的噪音。


特色圖示說明~

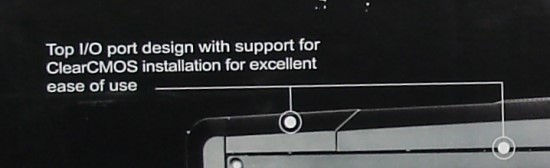

頂部可以安裝Silverstone的ClearCMOS工具,能夠更方便的操控電腦。

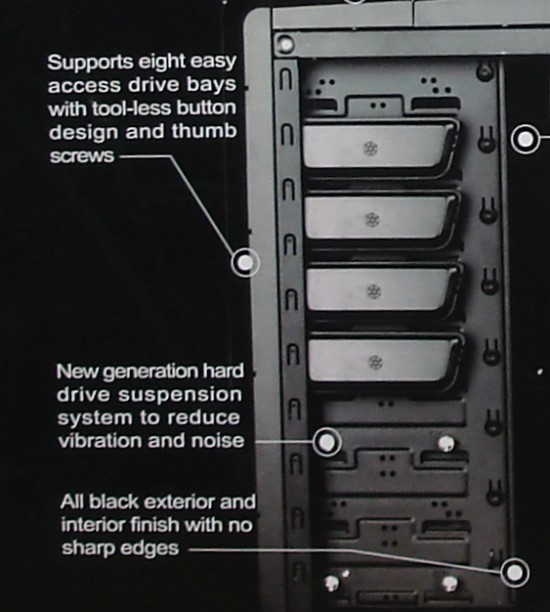

八大的設計~附4個無螺絲固定按鈕~
新一代的硬碟懸吊系統可以減少震動與噪音
機箱內部為全黑化處理~且沒有鋒利的邊緣~~讓使用者可以更安心得安裝~


機箱底部的說明~

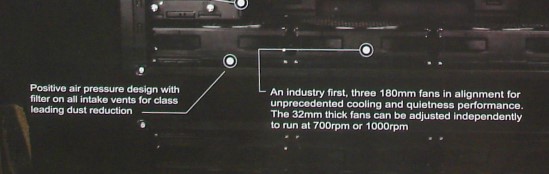

正壓差與空氣濾網與大型18公分風扇的設計提供了良好的對流也不必擔心灰塵的問題~
不過濾網還是要記得清啦XD

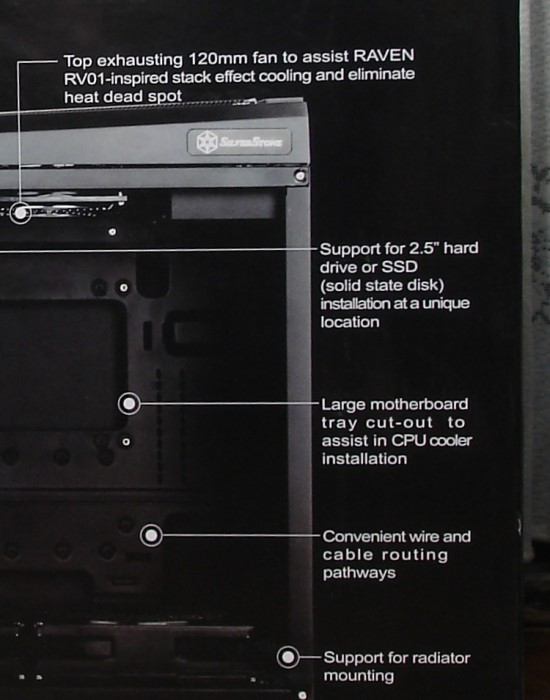

頂部12公分風扇可以終結熱氣堆積的死角~
支援2.5"HDD與SSD,安裝在5.25"裝置的側面。
MB背後的大型切口可以幫助使用者更方便的安裝CPU散熱器~
有設計許多的開口讓使用者更方便的整線~
還可以支援水冷系統喔!


正壓差正壓差,是代表什麼意思咧?
簡單來說就是進氣>排氣,以避免廢熱堆積在機箱內部。
像是這款光進風扇就有三個18公分,排風扇卻只有一個小小的12公分扇~
不過其他地方還是得開口來讓熱空氣順利的排出~。

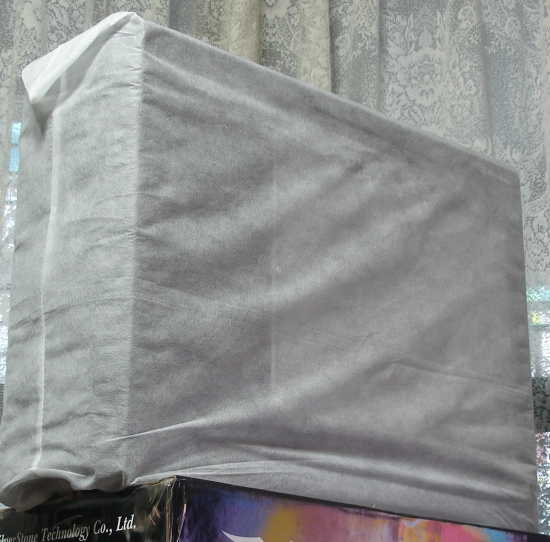

開箱囉~~

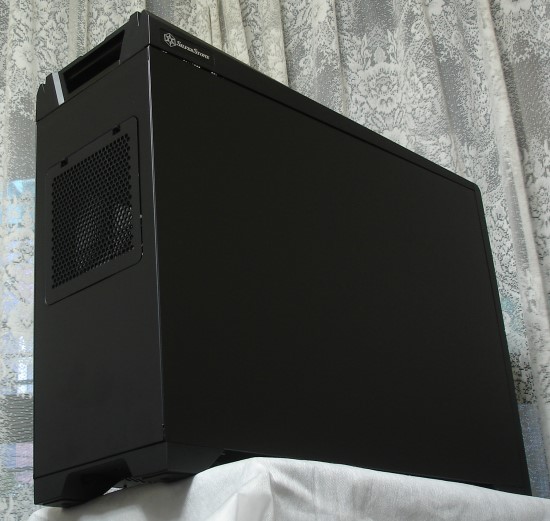

前面廢話那麼多~~本尊終於出來囉!

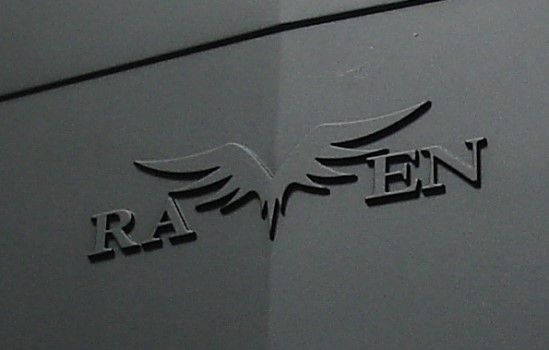

RAVEN標明了烏鴉的血統。

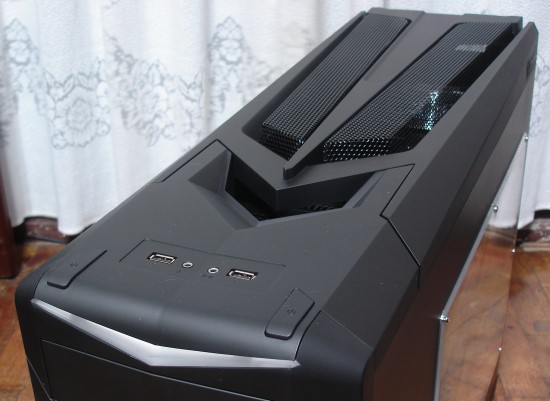

頂部的設計看起來像是戰鬥機~~有稜有角的設計相當霸氣。

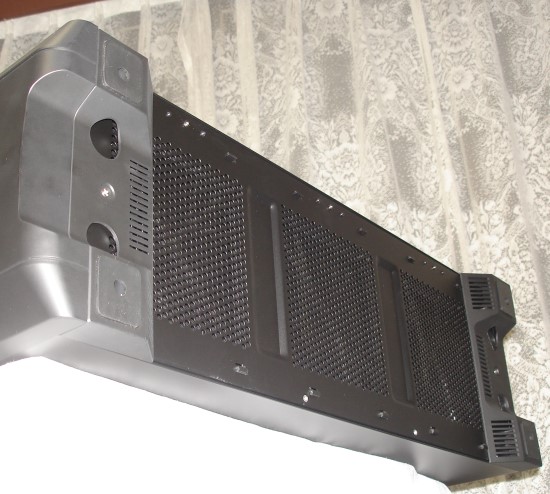

底部可以看到三個大型18公分風扇,這根本是伺服器級了嘛XD

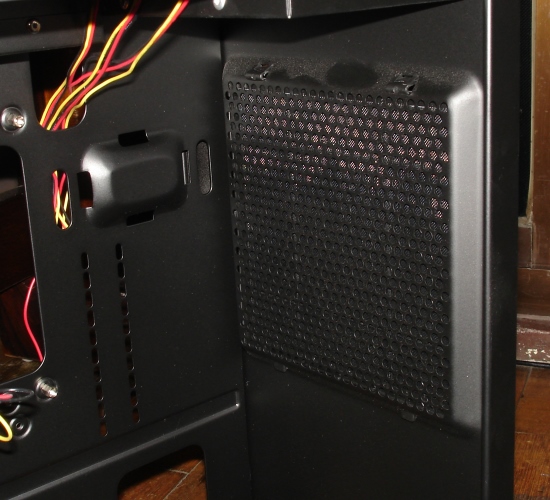

後方散熱孔是給電源供應器的~也是可拆卸式的濾網。

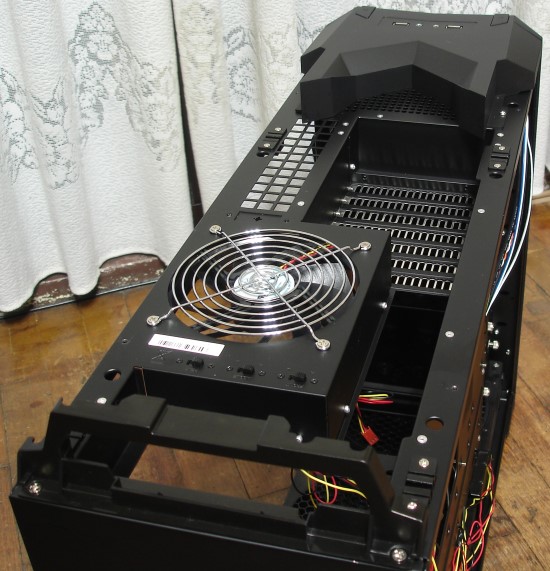

上蓋拿掉的樣子~可以看到散熱孔相當的多~連擋板都幫使用者打好孔了。


另一個角度,機殼前方也打了一堆洞~~以利熱空氣排出。

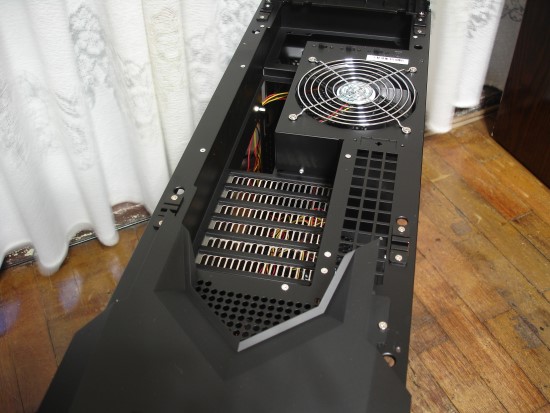

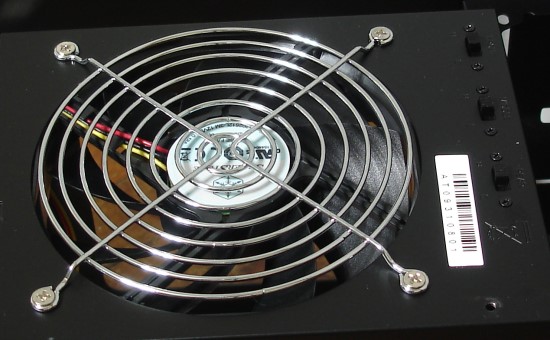

12公分扇為Silverstone自家風扇,右方有三個控制開關可以控制底部三個風扇的轉速~

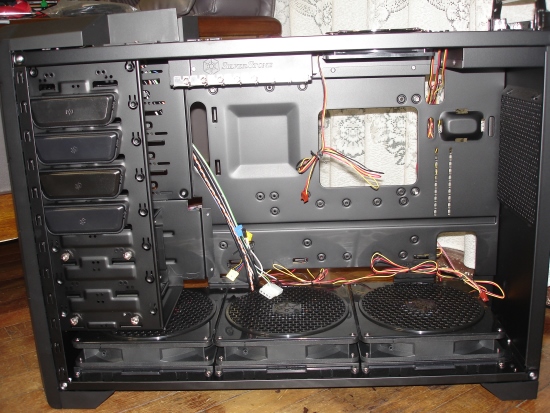

機箱內部全覽~


等等要裝電源供應器的地方~~

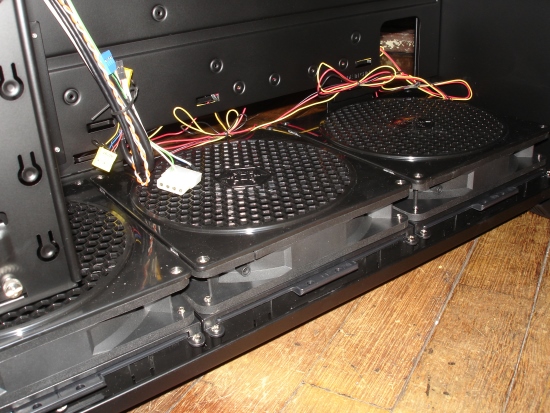

底部的18公分扇~相當壯觀!

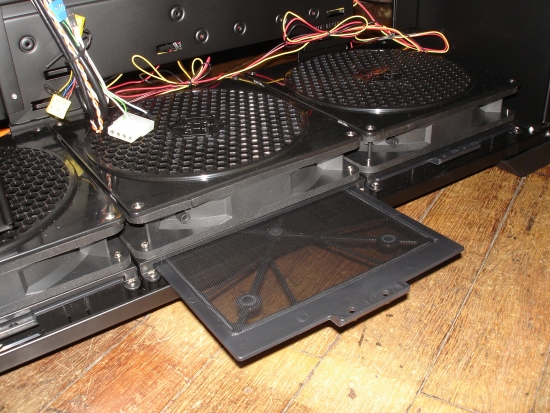

底部的濾網可以很輕鬆得拿出來清洗。

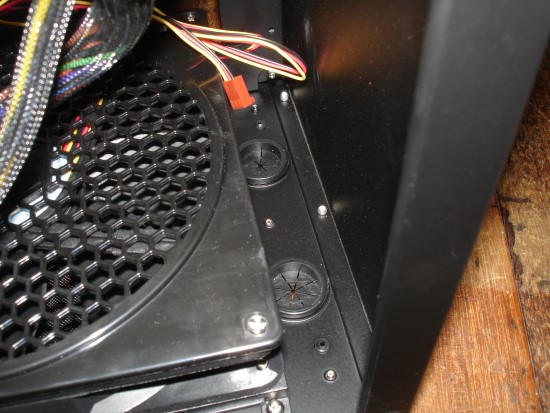

後面預留的水冷孔~

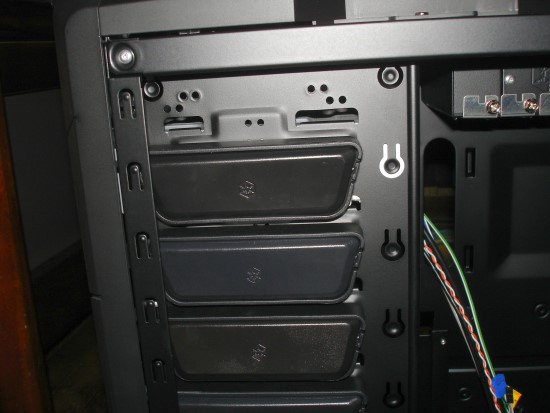

前方的免螺絲設計~按一下就可以卡得很緊!

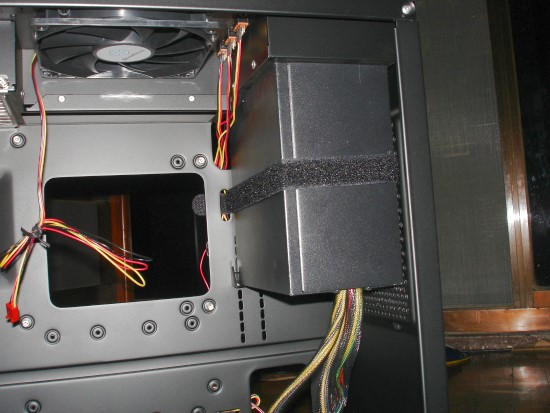

先來安裝PSU~要先把內附的魔鬼氈給穿過這個洞。

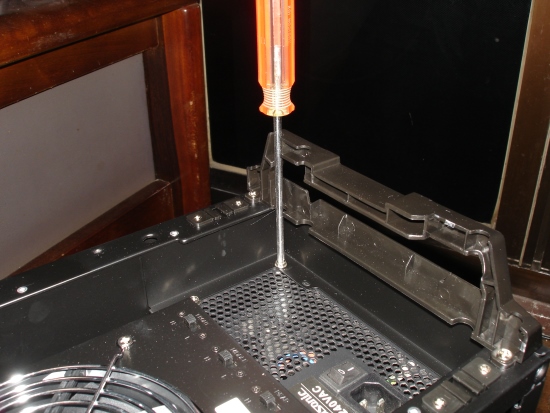

鎖好PSU~


再把魔鬼沾黏好就安裝完成!

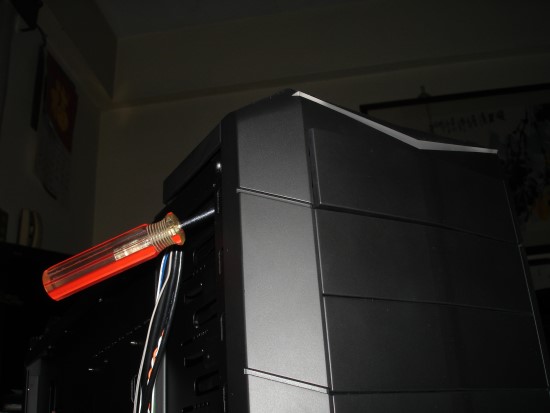

接著來安裝光碟機~要使用工具從這個洞戳進去...


就可以把面板給取下囉。


這角度有點像機器人...xD

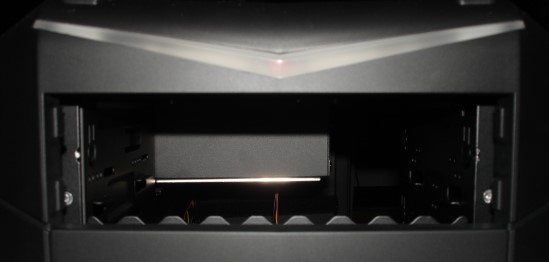

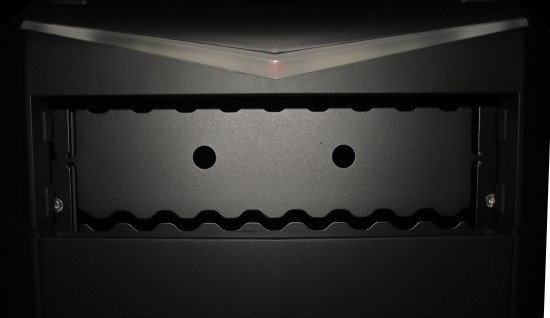

把檔板拆掉發現,跟烏鴉一代比起來,不會卡到面板的控制線材了~


不過我還是把光碟機安裝在第二的位置,因為會擋到頂部的散熱口~


接著安裝硬碟~~

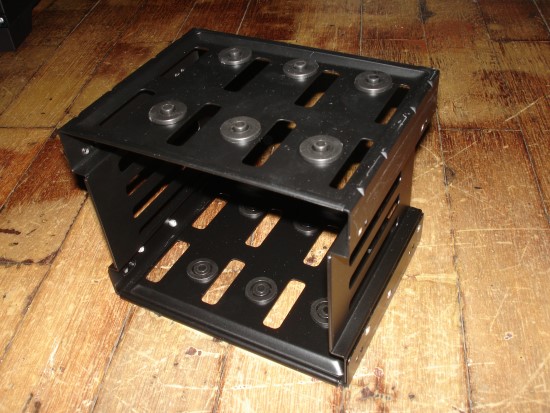

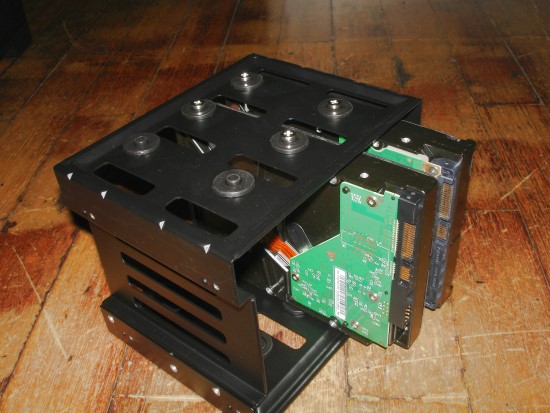

硬碟架可安裝三顆3.5"HDD。


使用特殊的螺絲鎖上~就算鎖緊整個硬碟也還是浮動的。


現在怎麼能沒有SSD?

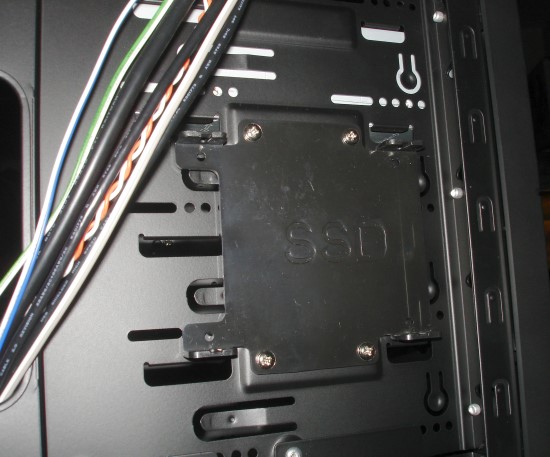

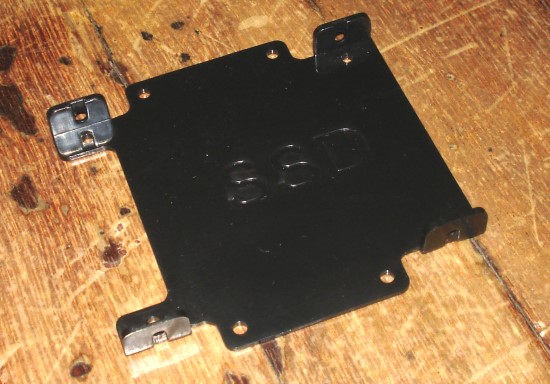

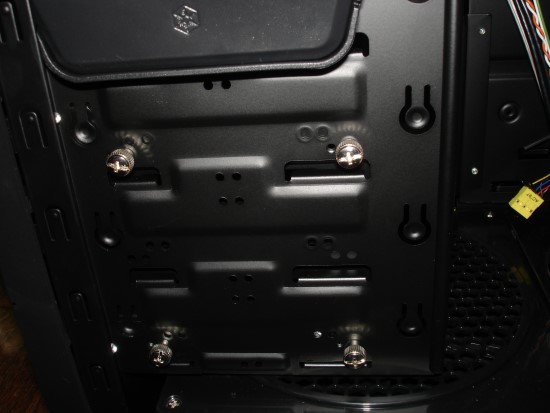

銀欣還準備了SSD安裝座 可以安裝2.5"SSD或者一般HDD。


鎖在這~相當的特別。
小弟沒有SSD只好所一下意思意思...QQ

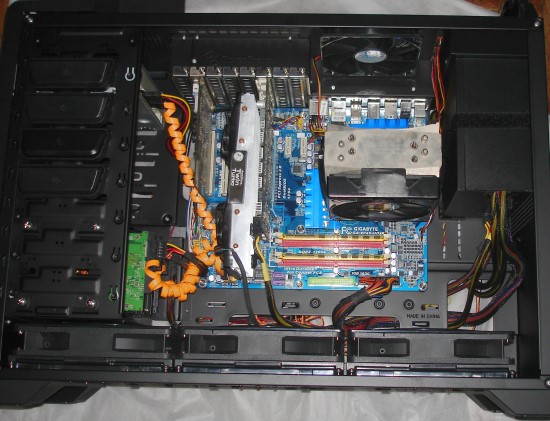

之後就是整線地獄啦!!
這款機殼整線開孔真的不錯~感覺很好整也很美觀。

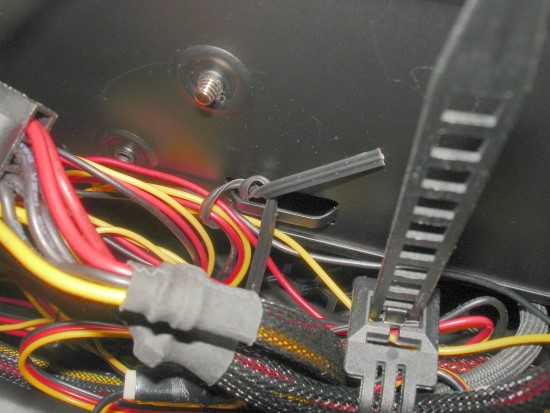

背後還有開口可以綁鐵絲固定。

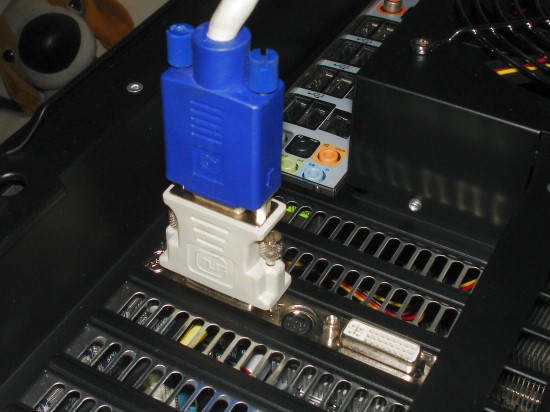

聽說烏鴉第一代不能這樣裝~那來看看第二代咧??


一樣不行....只好存錢換個螢幕囉ˊˋ

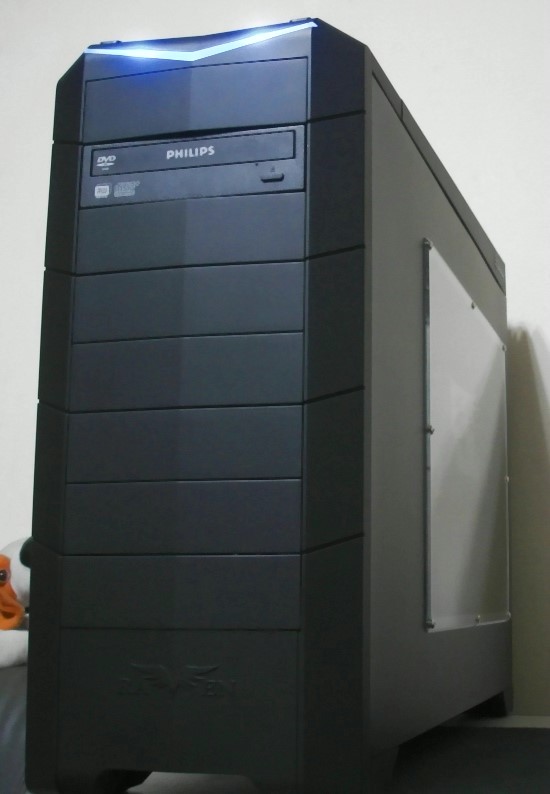

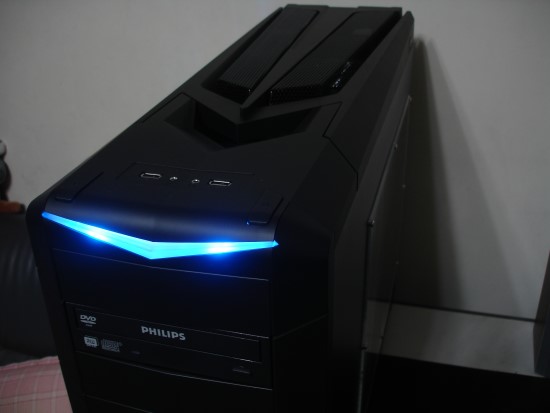

電源指示燈相當具有殺氣。

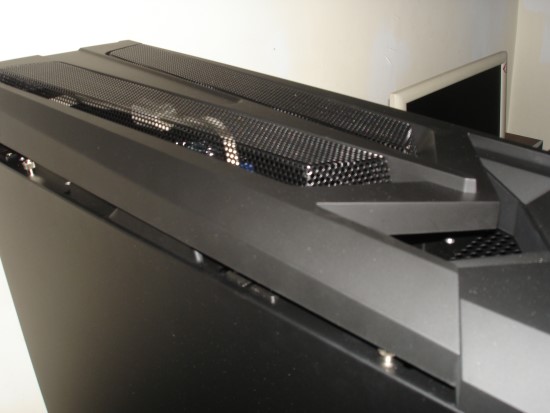

通風孔出來的風量不小~~風扇也相當的安靜~


從下方看起來又有伺服器的感覺,卻不如伺服器那麼的吵雜。

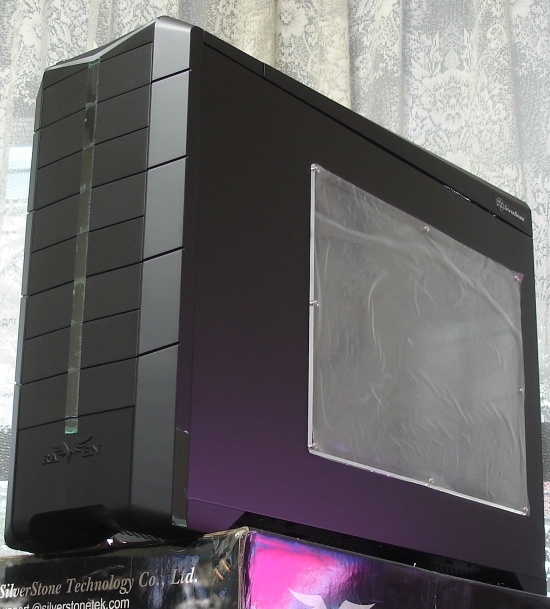

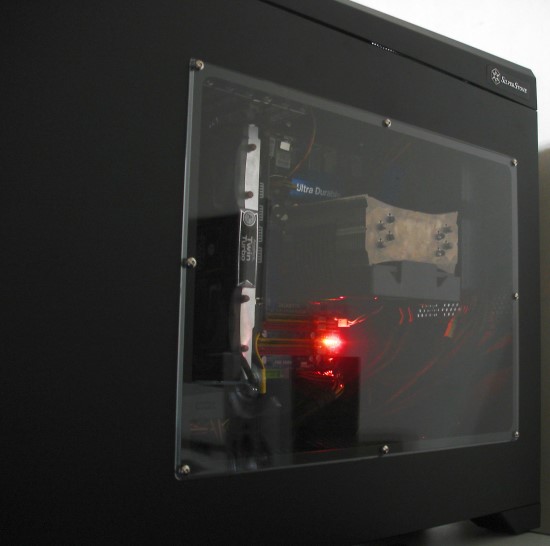

超大透明側板~~要是偷換了什麼零件小心老婆或老媽會看得一清二楚喔!!

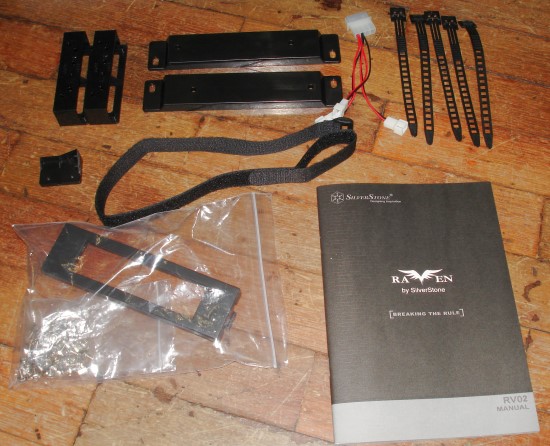

其餘的配件介紹介紹~~

最左上角是3.5"轉5.25"的轉接座,FDD與HDD都適用。
中上兩塊大塊的是水冷固定座。
銀欣原廠附了一條就甘心的小3P轉大4P電源線,還是一對三的~安裝起來超方便!
右上方用來綁線的~~
中間左邊是PSU底部支撐補強用~中間的魔鬼氈也是固定PSU用的
左下方有3.5"用的面板,與螺絲包。
說明書為超詳細的多國語言(含繁體中文)。


此款RAVEN 2機殼第一眼接觸到的時候對他的90度安裝方式感到很好奇~
有點類似BTX的感覺~將熱源集中在一條線上並經由單顆風扇一併帶出。
不過90度安裝,就算沒有風扇的輔助也可以透過對流的原理來散熱,熱空氣會上升啊~~
更別說是正壓差的設計再搭配巨大18公分扇又是3顆!!!
烏鴉二代的價格反而比一代還低~而且導入了新一代硬碟懸吊技術,讓靜音更上一層樓!

O:獨特90度安裝與正壓差設計,散熱效果很棒
風扇多但不吵雜,也有可拆卸清洗的濾網
整線孔開得恰到好處,整線感覺很方便~
全黑化高質感、大型透側窗絕對是電腦重度玩家的最愛XD
X:不能裝DVI轉D-sub轉接頭.....小弟只能哭哭了
