MSI H370 GAMING PRO CARBON 開箱測試

本帖由 soothepain2018-04-03 發佈。版面名稱:[LGA 1151/1150/1155]Coffee Lake/Kaby Lake等與主板

瀏覽:14,522

By soothepain on 2018-04-03 ,15:02
  1. soothepain

    soothepain full loading

    註冊:
    2003-09-17
    文章:
    14,673
    讚:
    1,122
    Intel 在去年發布了第八代處理器,不過第一時間僅有 Z370 晶片,這也造成了如果要選 Core i5 或 i3 鎖倍頻的處理器會有點尷尬,畢竟沒有其他中階入門的晶片可搭,雖然與前一代腳位相同,但 Intel 就是不給你向下相容,可能也不急賣八代的鎖頻處理器,畢竟第七代還是得消化,但又不願意降價,所以出此策略。該來的還是要來,原本預計300系列要在第一季發布,但第一季已過,4月3日解禁已經算是遲了幾天,或許是想要靠近一點 AMD 的 Zen+ 發布期(4月19日)?

    Intel 300 系列一樣是只有 Z370(或許後面還有 Z390)才有支援超頻,其餘 H370、B360、H310 都是不支援超過預設倍頻,另外在規格的部分也有等級差異,可以參考 MSI 提供的規格表,這邊簡述一下,PCI-E 通道還是 Z370 最多為24條,H370 為20條,B360 12條,H310 6條(2.0),USB支援的部分,Z370 並沒有原生 USB3.1 Gen2,都是採用第三方晶片,因為它是應急用的 Z270 改版而已,實際上 H370、B360 都有原生的 USB3.1 Gen2,SATA的部分 Z370、H370 支援 RAID 0/1/5/10,其餘則無,另外 Optane 技術只有 H310 是不支援的。
    [​IMG]


    Intel 300 系列晶片與 200 系列晶片的差異,主要就是 CPU 支援不一樣,另外300多了原生的 USB3.1 Gen2。
    [​IMG]


    此次要開箱的是 MSI H370 GAMING PRO CARBON,這張在 MSI H370 系列中算是高階,目前看到還有另一張 H370 GAMING PLUS 價格會比較低一些。
    [​IMG]


    支援 DDR4 Boost、有 M.2 Shield 散熱片、PCI-E x16 金屬護甲、RGB Mystic Light 燈效、Audio Boost 4 音效技術、Gaming LAN 低延遲等。
    [​IMG]


    配件有說明書、快速安裝手冊、軟體光碟、標籤貼紙、擋板、2條SATA、2條燈條接線。
    [​IMG]


    H370 GAMING PRO CARBON 採標準的 ATX 尺寸設計,整體為黑色,部分灰色綴飾,晶片組與供電上的散熱片有切割線設計,
    [​IMG]

    [​IMG]


    供電上方的散熱片有Carbon紋設計,散熱片的體積算大,直接批覆到IO埠上。
    [​IMG]


    採6+4+1相供電設計。
    [​IMG]


    CPU 8pin供電。
    [​IMG]


    4個記憶體插槽,最高可擴充64GB,時脈最高支援 DDR4 2666MHz,如果要更高請選 Z370 了。
    [​IMG]


    有1個USB3.1 Gen2 前置接口。
    [​IMG]


    6個SATA。
    [​IMG]


    晶片組散熱片上也有 Carbon 紋,下方鏤空的地方則埋有 RGB LED,支援燈效。
    [​IMG]


    擴充卡槽,2個PCI-E x16(支援CrossFire)、3個PCI-E x1。
    [​IMG]


    第一根 PCI-E x16 上有金屬強化護甲。
    [​IMG]


    PCI-E x16 側邊有2個 M.2 接口。
    [​IMG]


    左側有 M.2 Shield 散熱片。
    [​IMG]


    音效的部分有隔離區設計,Audio Boost 4 音效技術,Realtek ALC1220 晶片搭配日系音效電容。隔離區分隔線的部分底部埋有 RGB LED,開機有燈效顯示。
    [​IMG]


    日本 Chemicon 音效電容。
    [​IMG]


    背後輸出入埠,PS/2鍵盤滑鼠接口、2個USB2.0、1個DP、1個 USB3.1 Gen2 Type-A、1個 USB3.1 Gen2 Type-C、4個 USB3.1 Gen1、HDMI、1個RJ45(Intel I219V晶片)、5個鍍金膜音效接口、1個S/PDIF光纖輸出。
    [​IMG]


    主機板後面有 Case standoff keep out zone,這應該是絕緣塗層,有在組裝電腦的應該就知道這設計的用意,主要是為了怕有玩家在沒有安裝孔的部分也上了銅柱,因為 M-ATX 跟 ATX 安裝孔位有些不同,而導致銅柱直接頂在主板上,可能會造成短路,有些主機板會開不了機,或是直接燒毀某些東西。
    [​IMG]


    Intel H370 晶片。
    [​IMG]


    開機之後預設就是多彩燈效循環。燈效區域有音效隔離區、晶片組散熱片旁以及主板側邊。
    [​IMG]

    [​IMG]

    [​IMG]


    BIOS 簡介
    簡易模式,可以觀看CPU、記憶體、硬碟、風扇等資訊,也可以快速設定一些選項,如XMP、開機碟、風扇轉速與溫度對應等。
    [​IMG]


    進階模式。
    [​IMG]


    雖然說 H370 不支援超頻,但仍保有OC選單,這部分一樣可以調整倍頻,不過最高就是處理器預設,往下似乎就沒意義,另外記憶體有X.M.P,也可以手動調整頻率或時序參數。
    [​IMG]


    也有電壓以及CPU細項,不過電壓選單就少很多,畢竟不能往上超頻,給太多也沒意義就是。
    [​IMG]


    記憶體時序細項。
    [​IMG]


    CPU功能選單。
    [​IMG]


    Hardware Monitor,可以監看各項電壓、溫度、風扇轉速,也可以調整溫度與風扇轉速對應關係。
    [​IMG]


    Board Explorer,瀏覽主板上硬體設備。
    [​IMG]



    測試平台
    CPU: Intel Core i7-8700K
    CPU Cooler: Tt Water 3.0 Extreme
    RAM: GSKILL DDR4 3200 8GBx2(@ 2666MHz)
    MB: MSI H370 GAMING PRO CARBON
    VGA: GIGABYTE GTX 1070 Ti Gaming
    HDD: OCZ Vertex 3.20 240GB、Seagate 2TB
    PSU: IN WIN SI 1065W
    OS: Windows 10 64bit

    雖然說 H370 不能超頻,但並沒有說不能使用K版處理器,應該很少人會這麼搭配就是,主要是順道看看 H370 與 Z370 是否會有效能差異。

    CPU-Z
    CPU Single:501.7
    CPU Multi:3657.1
    [​IMG]


    SuperPI 1M & CPUmark99
    SuperPI 1M :8.212s
    CPUmark99:819
    [​IMG]


    SuperPI 8M:1m33.059s
    [​IMG]


    Memory Benchmark
    Read:39427 MB/s
    Write:41250 MB/s
    Copy:38348 MB/s
    [​IMG]


    7-Zip:37244MIPS
    [​IMG]


    x264 FHD Benchmark:45.1
    [​IMG]


    CINEBENCH R10
    1 CPU:9671
    x CPU:49969
    OpenGL:6802
    [​IMG]


    CINEBENCH R11.5
    OpenGL:92.41 fps
    CPU:15.31 pts
    CPU(單核心):2.22 pts
    [​IMG]


    CINEBENCH R15
    OpenGL:153.43 fps
    CPU:1379 cb
    CPU(單核心):196 cb
    [​IMG]


    3DMark Fire Strike Extreme:9023
    Graphics:9513
    Physics:18698
    [​IMG]


    3DMark Fire Strike Ultra:4747
    Graphics:4648
    Physics:18462
    [​IMG]


    3DMark Time Spy:6929
    Graphics:6814
    CPU:7669
    [​IMG]


    3DMark Time Spy Extreme:3169
    Graphics:3119
    CPU:3488
    [​IMG]


    小結
    就效能來看,與之前在 Z370 + i7-8700K 預設值下測得的數據是有一點點差距,不過算是微乎其微,因為記憶體時脈是不一樣的,雖然是用使用 DDR4 3200MHz,但在 H370 下最高也只能跑 2666MHz。

    H370 晶片最主要還是用來搭配 Core i5 或是 Core i3 有鎖頻的處理器,相比 Z370 主機板的價格帶會更為便宜一些,不過一切都還是看板子的擴充、功能與特色決定,便宜的 Z370 可能就各種省略陽春,而開箱的這張 H370 GAMING PRO CARBON 算是 H370 裡面的高階版,有11相供電、RGB 燈效、M.2 Shield、2個 M.2、PCI-E 金屬護甲、前置 USB 3.1 Gen2 接口等多項特點,因為撰稿的時候還沒有價格參考,照以往的型號命名與價格區間推斷,應該會接近 Z370 的入門陽春版。


評論

本帖由 soothepain2018-04-03 發佈。版面名稱:[LGA 1151/1150/1155]Coffee Lake/Kaby Lake等與主板

    1. zxcvb680
      zxcvb680
      感謝大大測試MSI H370 GAMING PRO CARBON 希望燈效照清楚點. led顏色有比較好看.
      這種不適合裝k .下次測試直接Core i5 8500.或者8600測試.
    2. soothepain
      soothepain

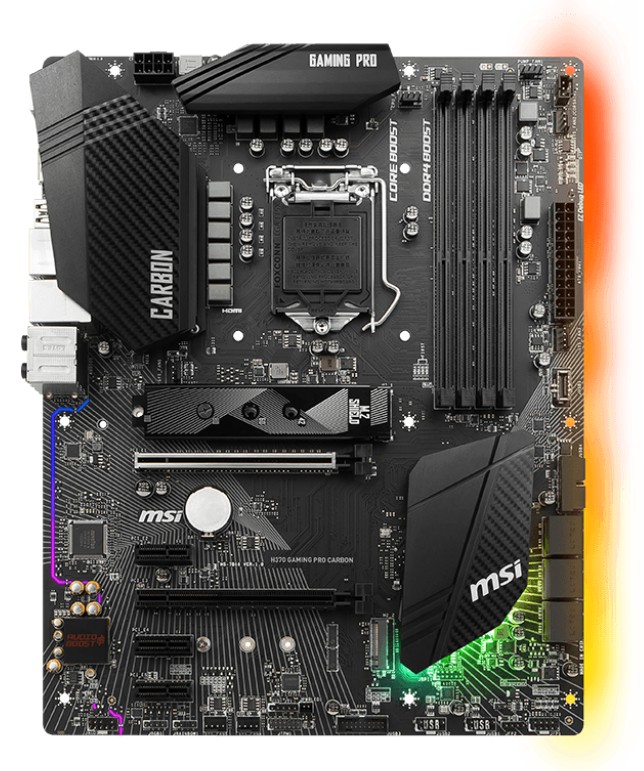

      燈效照可以參考官方美照
      [​IMG]
    3. zxcvb680
      zxcvb680
      感謝大大測試. 期待大大測試AMD R5 2600. R7 2700. 2700X 開箱和Core i5 8500.對比測試.
    4. hank840608
      hank840608
      請問他的支援一個m.2插槽裝optane memory 另一個裝m.2 ssd嗎 能夠全速運作?
    5. soothepain
      soothepain
      沒試過, 不確定是否共用, 正常使用下應該兩個都跑全速的情況並不多

      不過m.2有幾點要注意(截至官方)
      當 M2_2 插槽上已安裝 M.2 PCIe SSD 模組時,PCI_E3 插槽將無作用。
      當 M2_1 插槽上已安裝 M.2 SATA SSD 模組時,SATA2 連接埠將無作用。
