全漢剛發布 RAIDER II 銀之魂的時候只推出了 450W、550W 兩款瓦數,
最近 650W 也已經上架了。原本以為 RAIDER II 銀之魂 650W 也不過是瓦數上的提升而已,
其實案情並沒有那麼單純,別於 450W、550W,650W 除了一樣是 DC to DC 之外
還搭配了 MIA IC 多元智慧晶片,畢竟 650W 不算低,這麼做可以讓中低載時也能保有比較好的效率。

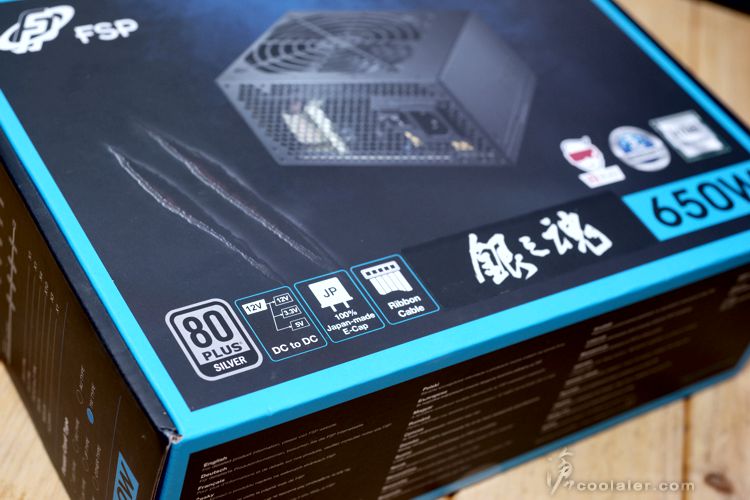

全漢 FSP 銀之魂 650W 外包裝上也標註了 VR Ready,
當然 VR 跟電源可能沒有過於直接的關係,
但畢竟 VR 能順跑的周邊就是要高階以上,而高階或旗艦相對功耗是比較高的。



銀之魂系列皆通過 80Plus 銀牌認證,轉換效率最高88%,採用 DC to DC 架構,
搭配100%全日系電容,線材的部分並非模組化,不過有扁平化設計。

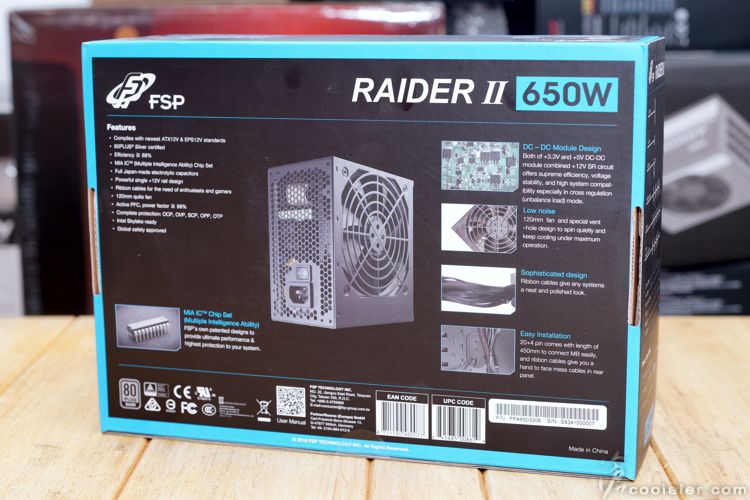

包裝背面也有特色說明,保護的部分提供 OCP、OVP、SCP 、OPP 以及 OTP。



650W 多了 MIA IC 晶片,可以有更好的轉換效率,
PFC雙回路過電壓保護設計也能夠確保對系統零件的保護。

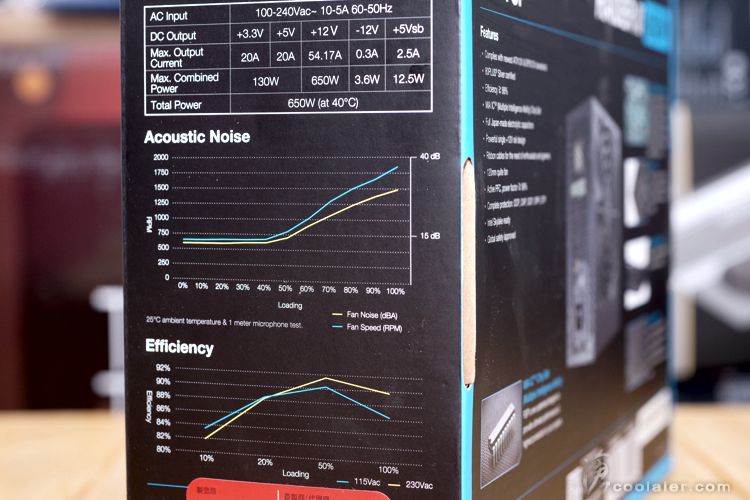

側邊有噪音轉速曲線以及轉換效率,噪音值最高大約30dB,轉速最高約1800RPM。



另一側有接頭種類與數量,下方詳述。

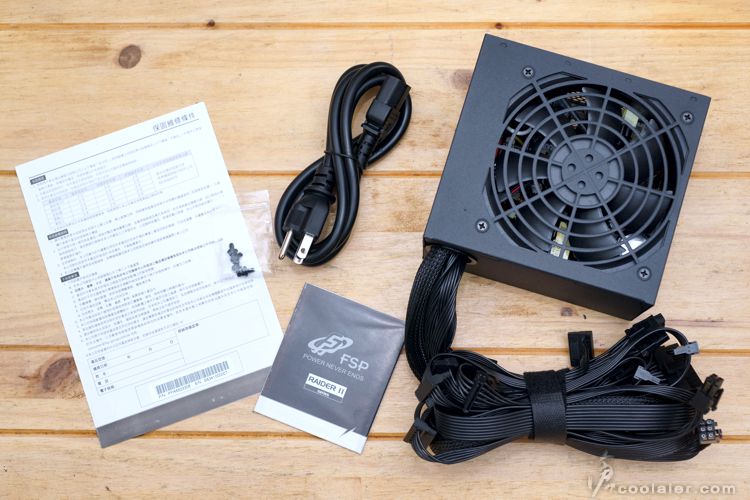

配件有說明書、保固說明、固定用螺絲、電源線。

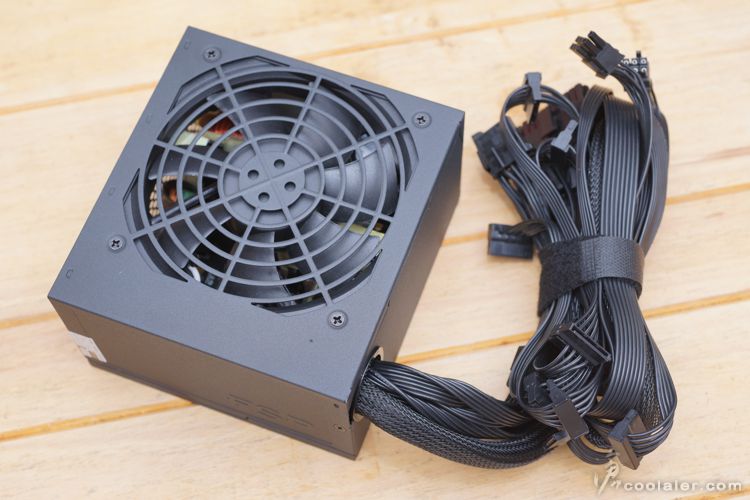

銀之魂 650W 的外觀中規中矩,相當陽春樸實,
與先前開箱的 550W 大致相同,但有一些小地方不一樣。

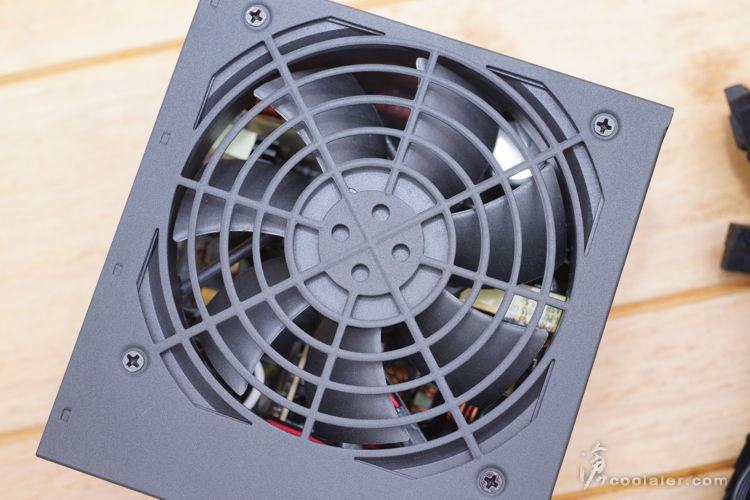

搭配一顆12公分散熱風扇。

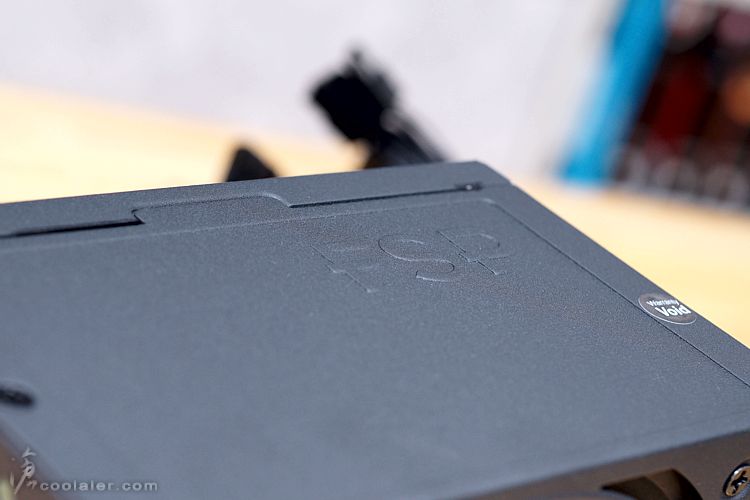

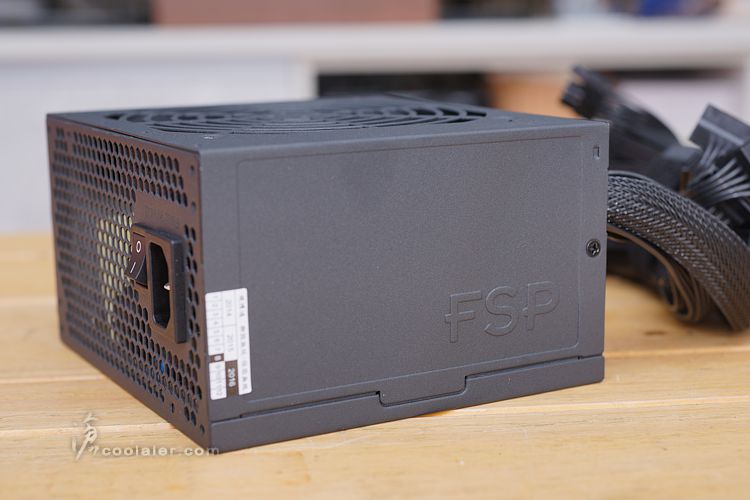

那麼一點不一樣的地方在這,側邊有 FSP 的立體字樣。



另一側也有。

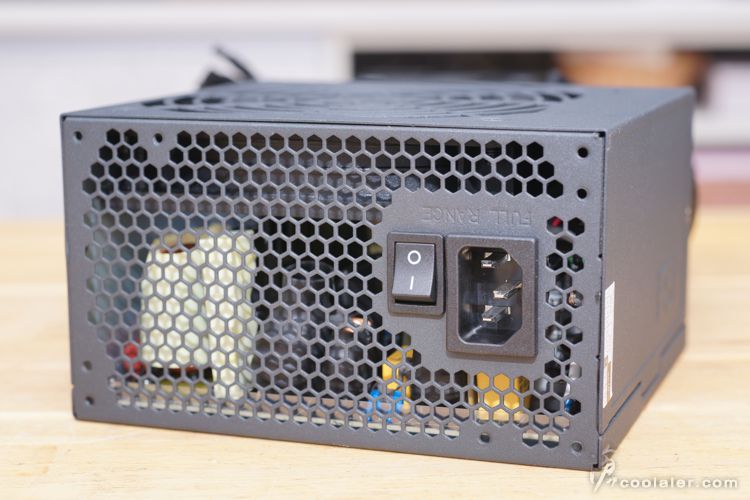

後側是細格的蜂巢狀通風孔,另外 650W FULL RANGE 的字樣也直接刻印了,
不是先前貼紙標示,算是小小質感的提升。

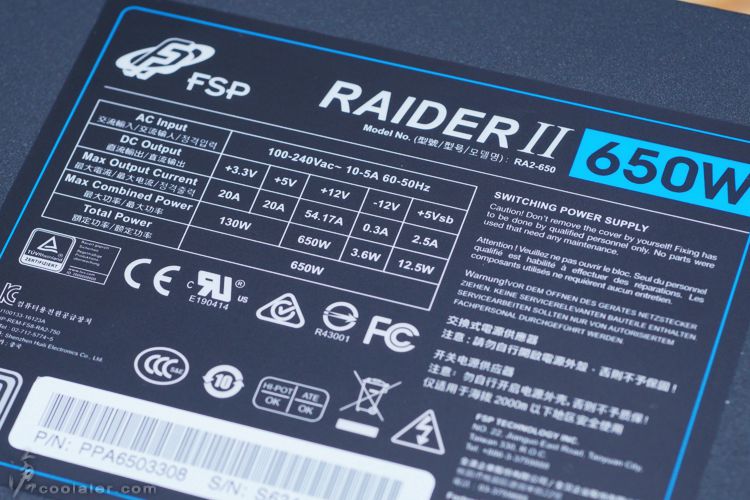

650W 的規格表,12V 54.17A。

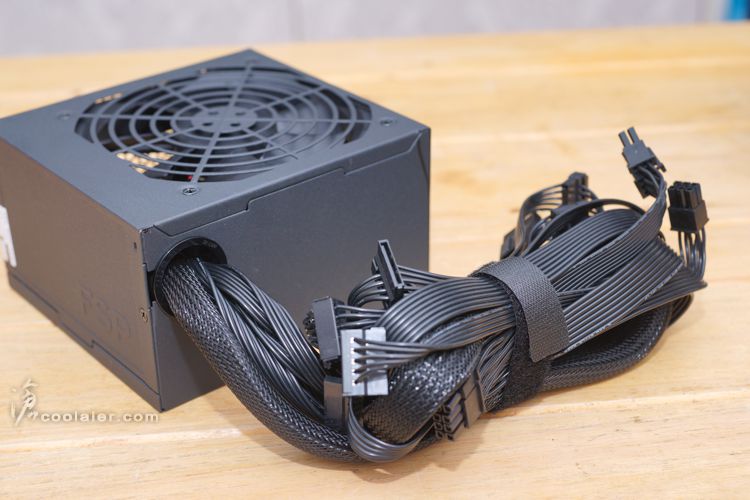

線材的部分除了主線編織網包覆之外,其餘是扁平化設計。
另外650W出線的位置套上了塑膠環,又是一個小小質感的提升。

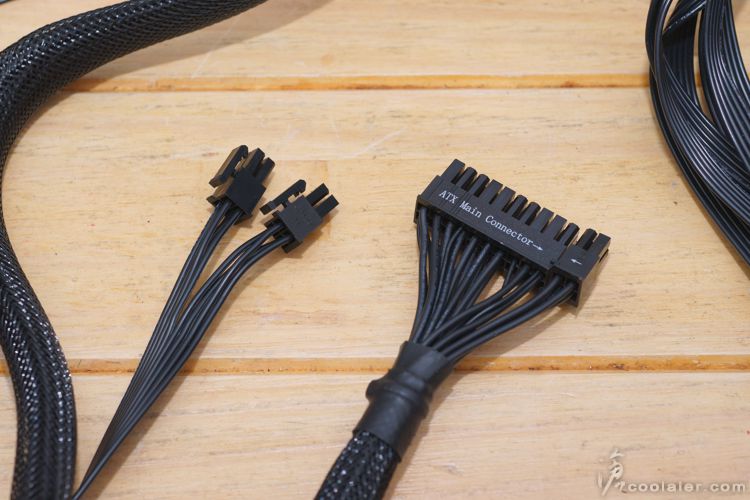

主線採20+4pin,CPU電源4+4pin。

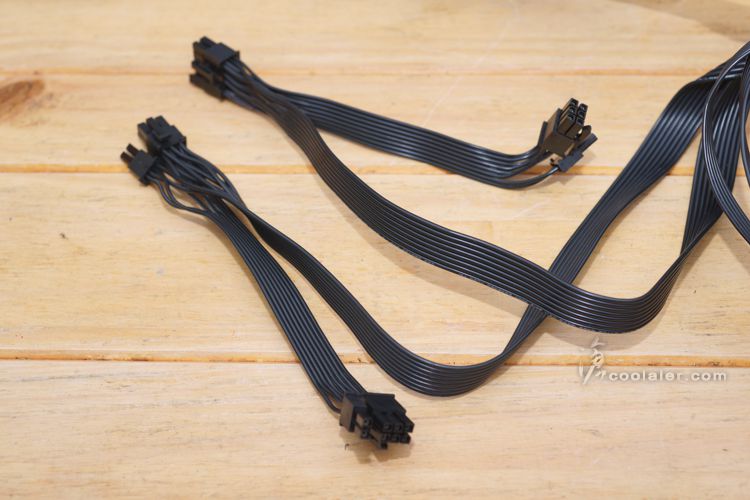

顯卡電源有二條,各2個6+2pin。

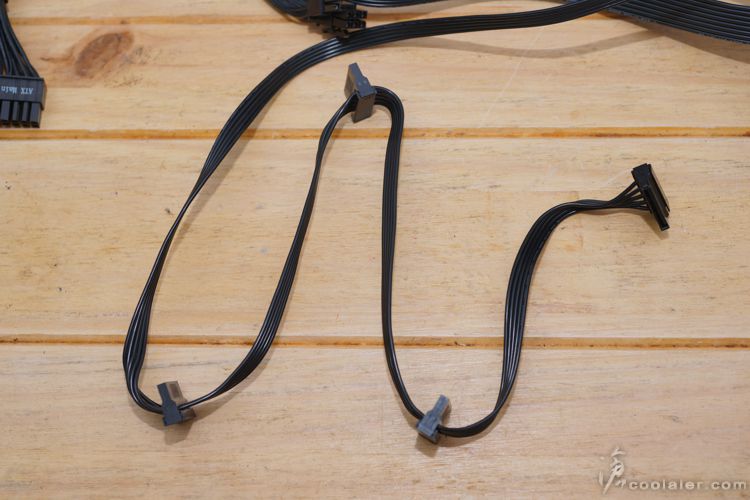

周邊電源有三條,其中一條為3個SATA。

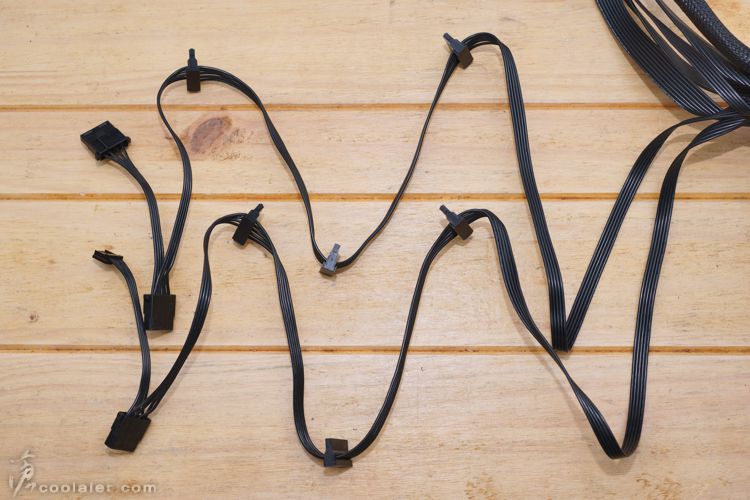

另外二條則是SATA混合大小4pin,共提供6個SATA、3個大4pin、1個小4pin。



測試平台
CPU: Intel Core i7-5960X ES
CPU Cooler: Cooler Master Nepton 240M
RAM: GSKILL DDR4 2133 4GBx4
MB: GIGABYTE X99M-Gaming 5
VGA: GALAX GTX 970 HOF
HDD: OCZ Vertex 3.20 240GB、Seagate 2TB
PSU: 全漢FSP RAIDER II(銀之魂)650W
OS: Windows 10 64bit

平台的部分,CPU i7-5960X 不超頻,電壓預設。
顯卡搭配 GALAX GTX 970 HOF 單一張卡,無超頻,除了上述周邊,並無光碟、其他風扇。

測試以OCCT作為燒機測試使用,不過並不使用OCCT內建所測得的數值,
而是直接使用三用電錶監測5V及12V的數據變化,並透過USB傳輸記錄數值輸出圖表。

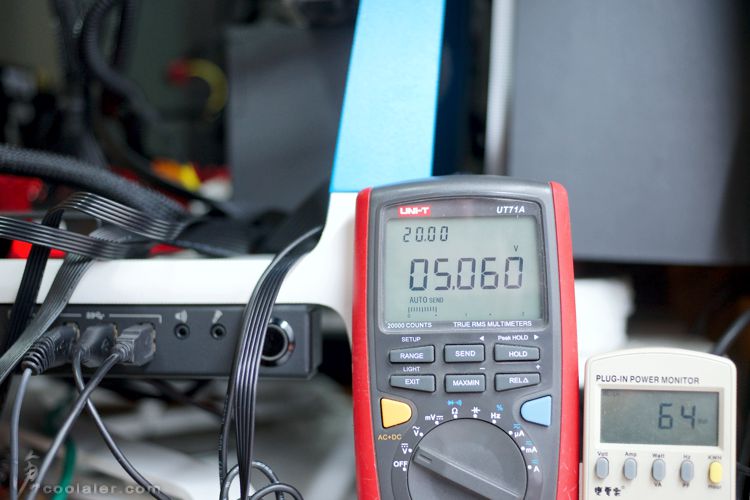

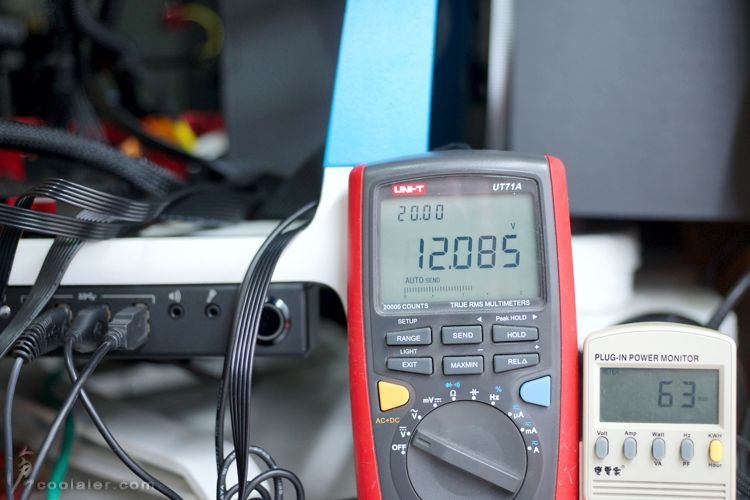

整機平台待機的功耗及電壓如下,待機時的最低功耗約64W左右。
5V待機時約在5.058~5.06V之間。



12V待機在12.084~12.086V之間。



CPU負載測試20分鐘
以OCCT為功耗的測試,直接使用三用電錶將測得的數據輸出,設定每2秒記錄一次,
全程20分鐘,前一分鐘與最後五分鐘為待機狀態。

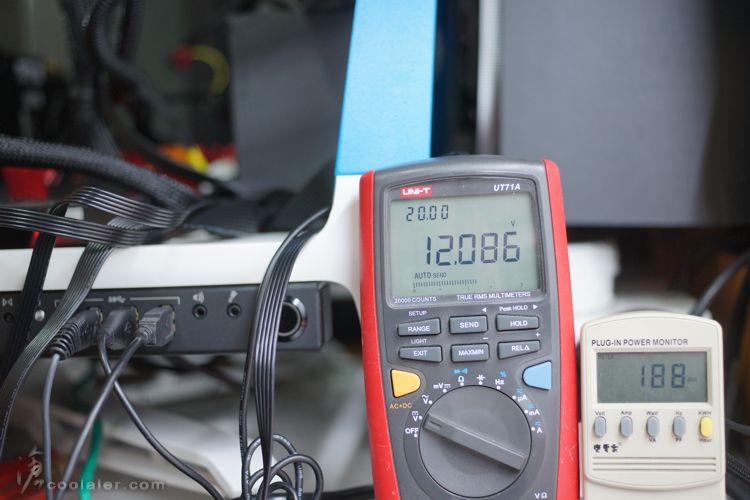

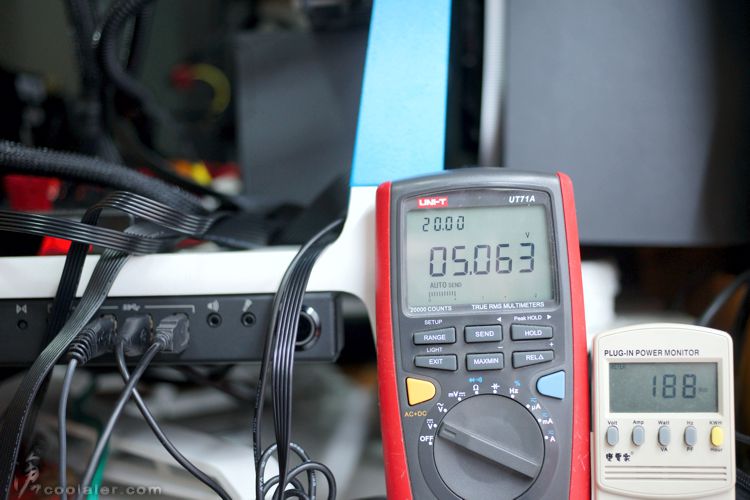

CPU測試時整機的最高功耗約在188W左右。

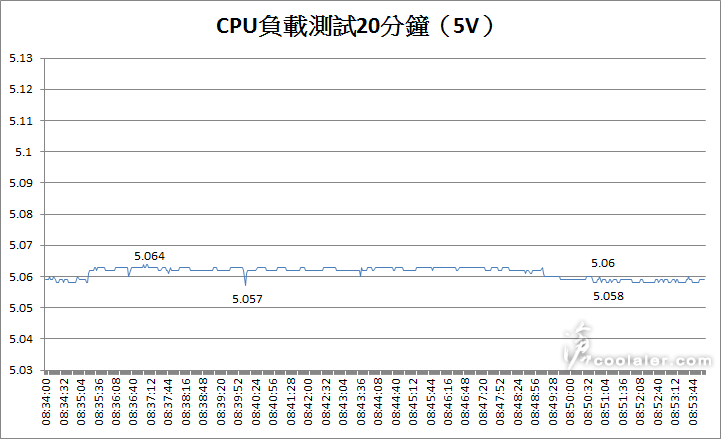

5V的部份在CPU負載時稍微提升一些,不過負載時波動不明顯,
測試時的範圍大概在5.057~5.064V之間。



5V的測試結果,最低為5.057V,最高為5.064V,最大波動0.006V,
負載時是些稍微上升。

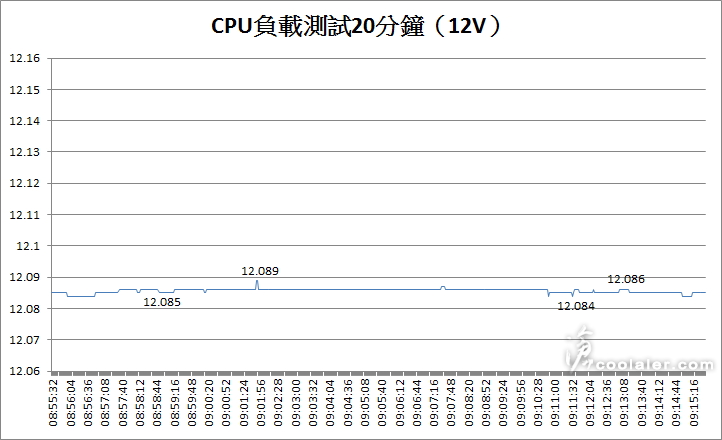

12V的部分負載時沒有太大的變動,測試時的範圍大概在12.084~12.089V之間。



12V的測試結果,最低為12.084V,最高為12.089V,最大波動為0.005V,
負載區段感覺跟待機沒有明顯差異。




CPU+GPU負載測試20分鐘

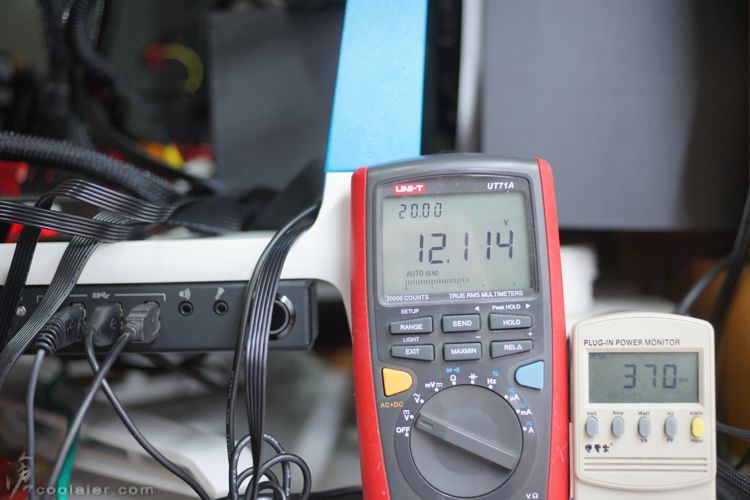

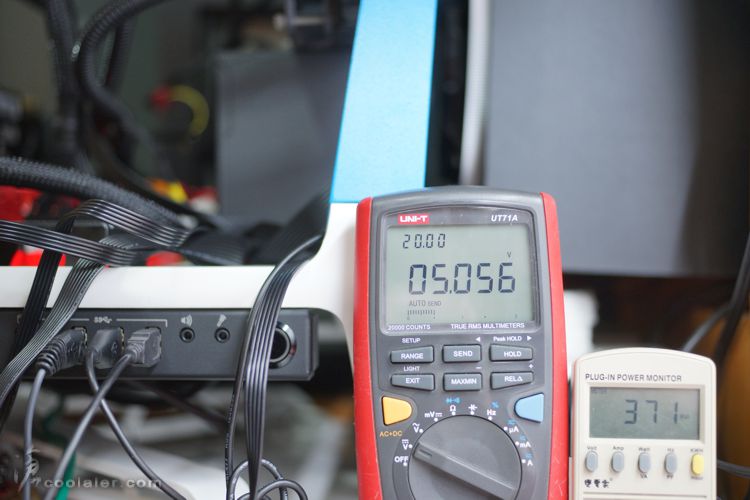

CPU+GPU測試時整機的最高功耗約落在370W左右。
5V雙負載時與單CPU負載測試時的波動感覺差異不大,不過有比較陡一些,
測試範圍在5.055~5.06V之間。



5V測試的測試結果,最低為5.055V,最高為5.06V,最大波動為0.005V。

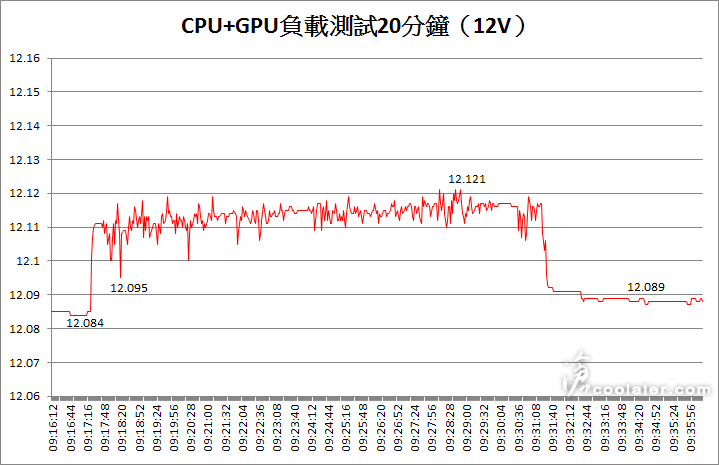

12V的部份在全負載時比單CPU負載時要明顯提昇不少,波動也明顯一點,
測試範圍在12.084~12.121V之間。



12V的測試結果,最低為12.084V,最高為12.121V,最大波動0.037V,
負載區段的波動在12.095~12.121V之間,波動0.026V。



小結
從測試上看來,12V在CPU+GPU負載370W左右的波動比較明顯,約0.037V,
不過其實也只有0.3%而已,DC to DC 架構仍有一定的穩定度。

FSP 銀之魂 650W 在用料上以及穩定度都還不錯,
配上了原本全漢高階電源才有 MIA IC,在低於50%的中低負載也可以有較高的轉換效率,
也有 80Plus 銀牌認證,扁線設計對於機殼整線會便利許多,
缺點就是外觀比較陽春一點,也沒有模組化線材,不過相對這些也是反映於售價就是了。
