BIOSTAR RACING B550 GTA + Ryzen 7 PRO 4700G(4750G)開箱測試

soothepain

full loading
已加入
9/17/03
訊息
20,637
互動分數
1,912
點數
113
網站
www.coolaler.com
有許多玩家相當期待 AMD 4000 系列 APU,雖然 CPU 的部分是與 3000 系列桌面版一樣是 Zen 2 架構,內顯也是先前的 Vega,不過就某些數據看來 4000 系列 APU 似乎有過人之處,除了明顯最高有8核心16執行緒之外,記憶體延遲似乎有很大改善,因為記憶體控制器的位置不同,Ryzen 3000 的記憶體控制器是放在 IO Die 上面,而 Renoir APU 是單晶片設計,延遲大大降低,還有就是對於記憶體時脈的支援更高,更好超頻。

不過有消息稱 AMD 4000 系列 APU 沒有零售版本,僅供給 OEM 廠商出機用,開賣的會是 Ryzen PRO 4000 系列,至於 PRO 系列則是商用版本,一般用戶是不太需要買到商用版,差異在於一些安全保護功能,當然如果有 PRO 版價格一定是更高,這樣如果拿出來零售賣更貴是不是就很合理?算盤好像打得不錯?

另外 PRO 版在最後一刻有變更了型號數字,後面加了50,目前有三款規格
AMD Ryzen 7 PRO 4750G:8C16T / 3.6~4.45GHz / Vega 8(512 Sps)/ 65W
AMD Ryzen 5 PRO 4650G:6C12T / 3.7~4.3GHz / Vega 7(448 Sps)/ 65W
AMD Ryzen 3 PRO 4350G:4C8T / 3.8~4.1GHz / Vega 6(384 Sps)/ 65W

入手的是 AMD Ryzen 7 PRO 4700G 工程樣品,也就是正式版本的 4750G,搭配開箱的是 BIOSTAR RACING B550 GTA 主機板。

BIOSTAR RACING B550 GTA。目前 BIOSTAR RACING B550 系列有兩張,除了 GTA 之外還有一張採用 Micro-ATX 尺寸設計的 GTQ。



RACING B550 GTA 主要特色,支援 VIVID LED DJ 軟體調整燈效顏色風格、Armor Gear 散熱盔甲、CPU OPT 水冷最適化接頭、LED ROCK ZONE 提供外接燈條語同步控制、PCIe M.2 4.0、PCIe 插槽金屬護甲、2.5GbE 網路。



配件有說明書、軟體光碟、4條 SATA。



RACING B550 GTA 採用標準的9孔 ATX 尺寸設計,整體為黑色,可以看到板子上有一些幾何線條,並且有搭配散熱片刷紋。



供電散熱片上方有 IO 飾蓋,銀色的部分有 RGB 燈效。



散熱片有彎折以及鰭片造型,刻意增加散熱面積。





10相供電設計。比較可惜是另一側的沒有散熱片。



CPU 供電單8pin。



4個記憶體插槽,最高可擴充128GB,時脈支援4400+MHz(OC)。



6個 SATA。



晶片組上面的散熱片有 RACING 字樣,這部分沒有燈效。



2個 PCIe x16、3個 PCIe x1 插槽,以及1個罕見的 PCI。



有2個 M.2,皆有散熱片。



散熱片內側有導熱墊片。



音效採用隔離區域設計,Realtek ALC1150 晶片搭配日系音效電容。



2.5GbE 網路採用 Realtek RTL8125B 晶片。



後方 IO 埠,DVI、DP、HDMI、PS/2 鍵盤滑鼠接口、2個 USB 2.0、1個 USB 3.2 (Gen2) Type-A、1個 USB 3.2 (Gen2) Type-C、4個 USB 3.2 (Gen1) 、RJ45網路接口、3個音源輸出入。



燈效的部分並不多,只有在後方 IO 飾蓋,還算低調,主要是可以支援燈條連接同步調整。



BIOS 一樣有簡易模式與進階模式,下方為簡易模式,可以看到 CPU、記憶體、硬碟等資訊,也可以快速調整開機順序、 XMP、AI 風扇模式、燈效等。



進階模式畫面如下,左側用來顯示硬體資訊,中間則有 Main、Advanced、Chipset、Boost、Security、Tweaker 六大選項。上方有顯示快速鍵,按 F5 是 A.I 風扇調整,F6 燈效調整、F7 簡易模式。



直接來看 Tweaker 超頻調整的部分,這裡面也有相當完整的選項,包括 CPU 倍頻、外頻、記憶體 XMP、記憶體完整參數、電壓、CPU 電源、供電等。



支援記憶體參數細調。



AI 風扇控制,可自行調整風扇轉速與溫度對應關係。



Vivid LED DJ,支援 BIOS 快速調整燈效。



測試平台
CPU: AMD Ryzen 7 PRO 4700G(4750G)
CPU Cooler: EK Predator 240
RAM: HyperX DDR4 3466 8GB x2
MB: BIOSTAR RACING B550 GTA
VGA: Vega 8
HDD: KLEVV N610 1TB、Seagate 2TB
PSU: IN WIN SI 1065W
OS: Windows 10 64bit


預設效能測試

CPU-Z
CPU Single:543.6
CPU Multi:5772.8



SupertPI 1M & CPUmark99
SuperPI 1M:9.438s
CPUmark99:783



SupertPI 8M:1m48.288s



Memory Benchmark
Read:47680 MB/s
Write:46927 MB/s
Copy:39795 MB/s
Latency:93.0 ns


寫入是沒有減半,但記憶體延遲似乎沒有傳說中的好?這個93ns似乎比先前 3700X 跑同參數還要高,這其實是 PRO 處理器的問題,因為 PRO 版有記憶體保護功能,預設情況下會加密記憶體資料來進行保護,所以在記憶體頻寬以及延遲上會有相當影響,當然你也可以手動在 BIOS 裡面把它關掉,下面就是把 AMD TSME(Memory Guard)關閉後所測得。其他測試都是在關閉 TSME 下所測得的。

Memory Benchmark
Read:50213 MB/s
Write:50106 MB/s
Copy:43402 MB/s
Latency:64.5 ns


記憶體延遲從93ns降到64.5ns,且記憶體頻寬也有相當的提升。



7-Zip 19.00:4677 / 73039 MIPS



x264 FHD Benchmark:60.2



POV-Ray:57.9s



CINEBENCH R15
OpenGL:80.75 fps
CPU:2083 cb
CPU 單核心:195 cb



CINEBENCH R20
CPU:4842 cb
CPU 單核心:483 cb
這項目順便測試一下溫度功耗,最低37度,最高75度,全機待機功耗49W,R20最高功耗153W。



3DMark Sky Diver:15718
Graphics:15185
Physics:20907



3DMark Fire Strike:4197
Graphics:4607
Physics:24110



3DMark Time Spy:1639
Graphics:1434
CPU:8753




超頻測試
大概抓了一下這 Ryzen 7 PRO 4700G(4750G)與水冷系統能到的極限,並不如先前傳言說可以多輕鬆到4.5~4.6GHz,測試 CPU 電壓1.41V的情況下大概能上到4.45GHz全核心,剛好是 Boost 的最高時脈。括弧後面為預設值成績。

CPU-Z
CPU Single:546.1(543.6)+0.5%
CPU Multi:5988.6(5772.8)+3.7%



SupertPI 1M & CPUmark99
SuperPI 1M:9.313s(9.438s)+1.3%
CPUmark99:788(783)+0.6%



SupertPI 8M:1m47.976s(1m48.288s)+0.3%



Memory Benchmark
Read:50615 MB/s(50213 MB/s)
Write:50085 MB/s(50106 MB/s)
Copy:43362 MB/s(43402 MB/s)
Latency:66.0 ns(64.5 ns)




7-Zip 19.00:4789 / 73925 MIPS(4677 / 73039 MIPS)+2.4% / +1.2%



x264 FHD Benchmark:62.1(60.2)+3.2%



POV-Ray:56.45s(57.9s)+2.5%



CINEBENCH R15
OpenGL:81.28 fps(80.75 fps)
CPU:2149 cb(2083 cb)+3.2%
CPU 單核心:200 cb(195 cb)+2.6%



CINEBENCH R20
CPU:5010 cb(4842 cb)+3.5%
CPU 單核心:509 cb(483 cb)+5.4%
這項目順便測試一下溫度功耗,最低38度(37度),最高97度(75度),全機待機功耗51W(49W),R20最高功耗180W(153W)。



3DMark Sky Diver:15997(15718)
Graphics:15468(15185)
Physics:21368(20907)+2.2%



3DMark Fire Strike:4208(4197)
Graphics:4621(4607)
Physics:24854(24110)+3.1%



3DMark Time Spy:1640(1639)
Graphics:1434(1434)
CPU:8927(8753)+2%



小結
AMD Ryzen 4000 APU 的處理器效能看來與目前 Ryzen 3000 系列是差不多,畢竟還是相同的架構,不過在記憶體延遲上有相當的進步,所以在記憶體延遲有差的項目應用上會比較吃香,因為撰稿倉促的關係,記憶體超頻改天再測過了,至於內顯效能的部分,相比前一代最高是 Ryzen 5 3400G,Ryzen 7 PRO 4700G 挾著多核心以及時脈的關係,是有一些進步的,但畢竟都是 Vega 架構,圖形效能增加還是很有限,更何況在這一代在 GPU 核心上還有閹割,靠拉高時脈來彌補。

超頻的部分只測過這一顆處理器,也不好以偏概全,畢竟體質會有差異,感覺現在處理器 Boost 化都不會有多少空間,廠商在時脈上都已經拉到很高,即便不鎖頻,那大概是給玩極限散熱的人用的,一般玩家水冷可能也上不了多少幅度。

目前看到台灣已有上架 Ryzen 4000 APU 系列,但還未標註售價,且僅能搭配組機,不單獨販售,沒註明是不是 PRO 版本,但應該是 PRO 商用版無誤,因為 PRO 型號數字是+50的型號,Ryzen 7 4700G、Ryzen 5 4600G、Ryzen 3 4300G 目前是僅供 OEM。

最後編輯:

Faust

進階會員
已加入
2/1/05
訊息
384
互動分數
6
點數
18
3個 PCIe x16、3個 PCIe x1 插槽。
修蛋擠哩~
短邊向前應該是PCI 插槽吧

"2個 PCIe x16"、3個 PCIe x1 插槽、"1個 PCI 插槽"


coolaler

FANGBING LO (Robinson Lo)
已加入
9/17/03
訊息
53,070
互動分數
625
點數
113
位置
Taichung
網站
www.coolaler.com

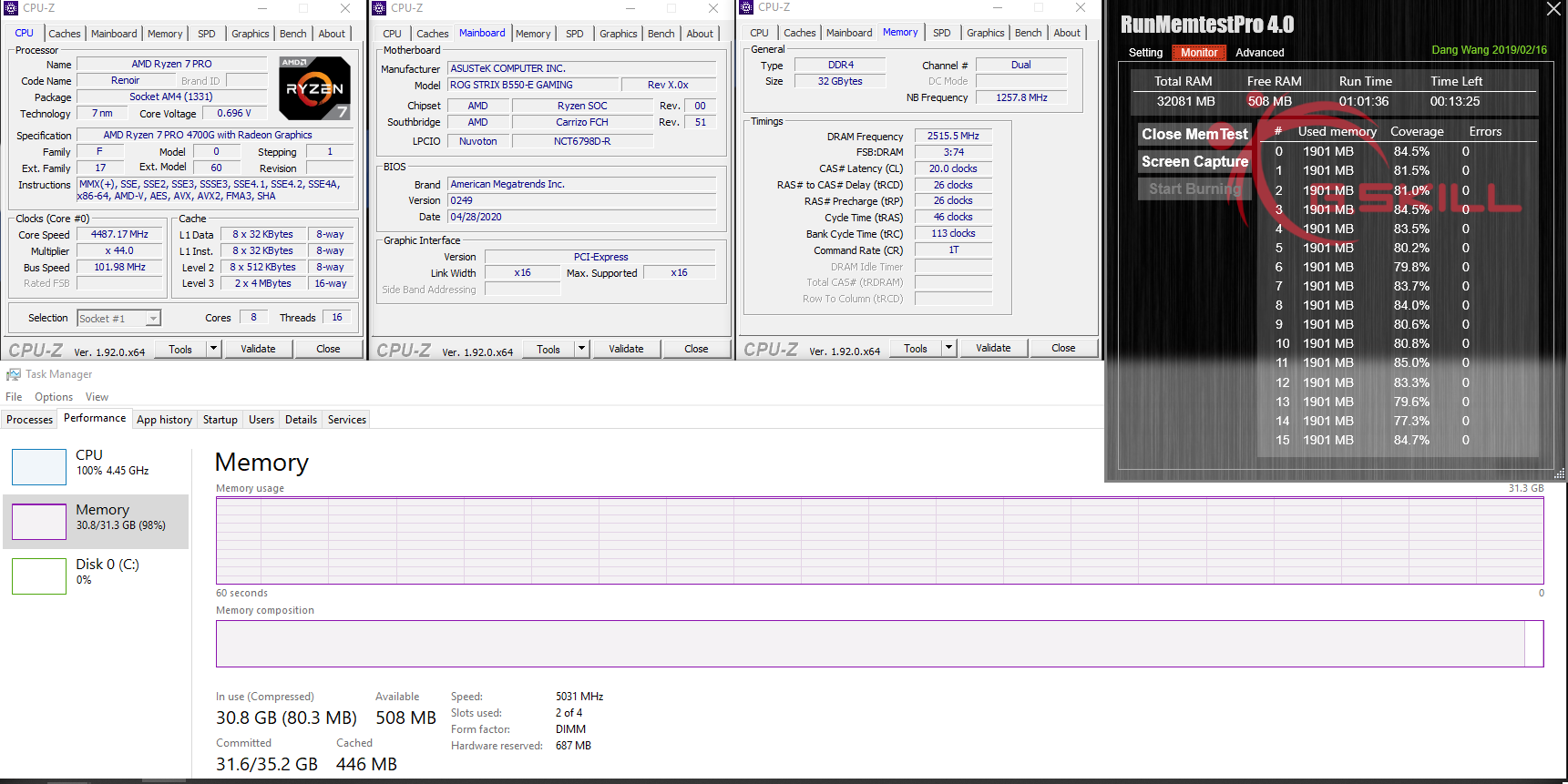

補個 DDR4 5030燒機


coolaler

FANGBING LO (Robinson Lo)
已加入
9/17/03
訊息
53,070
互動分數
625
點數
113
位置
Taichung
網站
www.coolaler.com

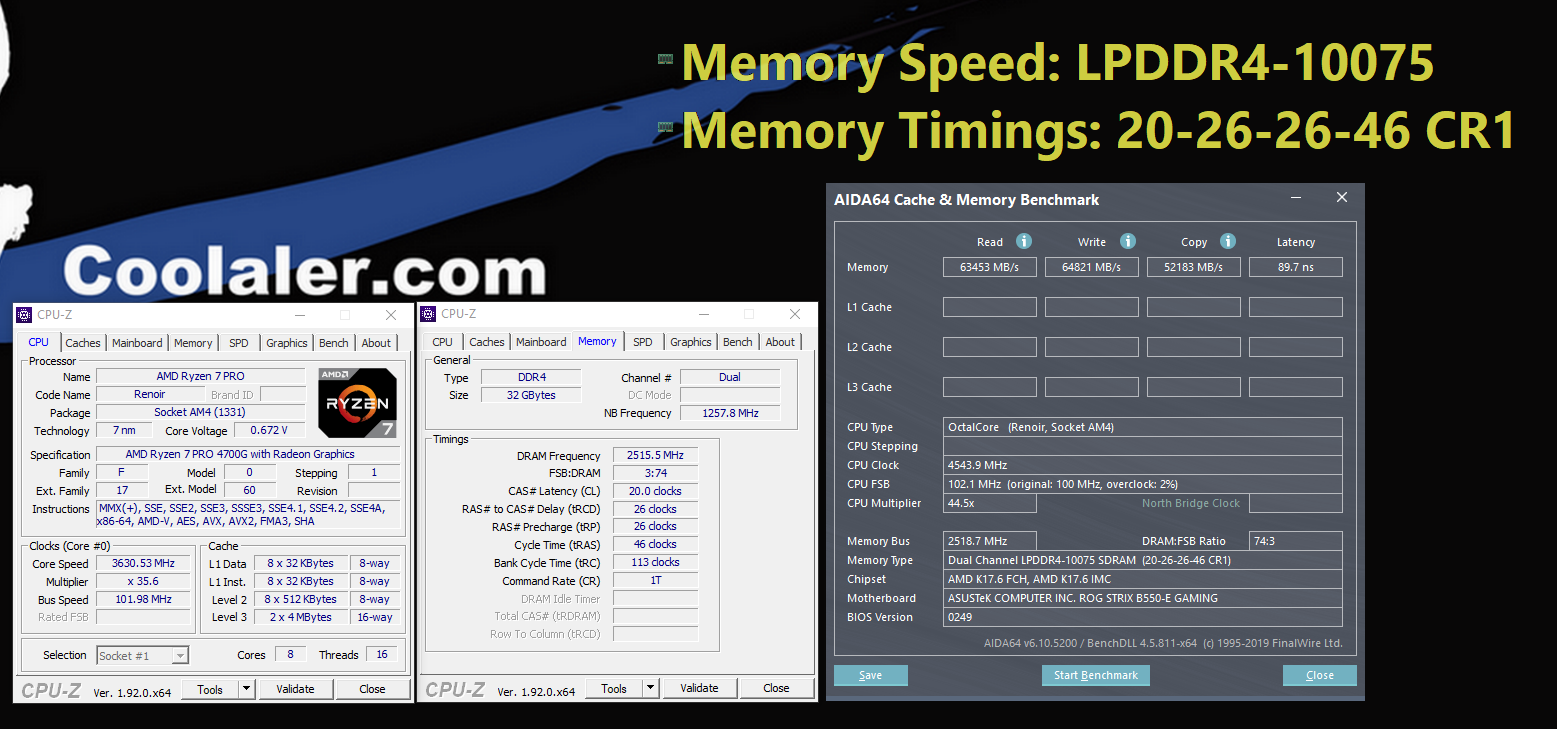

DDR4 5030頻寬


yunchien

初級會員
已加入
6/19/13
訊息
44
互動分數
0
點數
6
請問能否在WIN10下開Netlifx,是否能開啟HDR+4K正常?


rickz008

哆啦A夢小矮子!?
已加入
11/2/10
訊息
2,120
互動分數
65
點數
48
網站
kazefuyuotsukai.blogspot.com

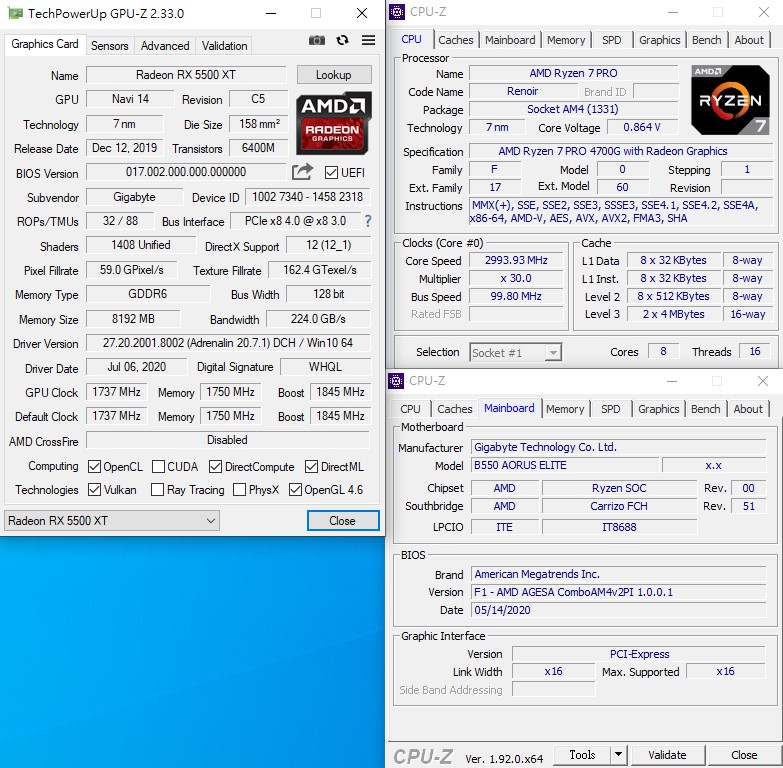

蠻好奇4000系桌上型APU PCI-e頻寬砍到剩多少?筆電型剩PCI-e 3.0 x8的樣子
