傳聞已久的ATI新世代顯卡之王Cypress終於在23號與大家見面了,這次發佈的產品包括旗艦級Radeon HD 5870與次一級的Radeon HD 5850兩款。今回小弟恰巧有機會透過管道借入了技嘉的5870與5850公版卡,很高興能跟大家分享一下使用心得(其實是自己手癢想玩^0^)。

Radeon HD 5870的CYPRESS XT繪圖晶片採台積電40nm工藝製程製造,具備約21.5億個電晶體,即使電晶體數量至少兩倍於前一代的RV790(Radeon HD 4890)及RV770(Radeon HD 4870),但製程微縮的結果,CYPRESS XT的晶粒面積只增加約30%而已。CYPRESS XT具備1600個串流處理器(Stream Processor)、80個材質單元、32個光柵處理器,這些硬體結構上的數據剛好兩倍於Radeon HD 4890,相當令人震撼!Radeon HD 5870公版卡的出廠額定GPU時脈為850MHz,記憶體時脈1200MHz(4.8GHz data rate),搭配1GB的GDDR5記憶體顆粒,記憶體介面寬度則維持256-bit。高達4800MHz有效資料傳輸速率的GDDR5記憶體顆粒,也是目前能見於顯卡當中的最高速記憶體!

Radeon HD 5870不只是在硬體結構的規格上翻了一倍,更令對手N社坐立難安的是其本質上的進化,Radeon HD 5870是下一代DirectX 11 API的原生GPU,完整支援Shader Model 5.0,搭配下個月即將上市的Windows 7作業系統,AMD這次真的搶得先機,準備對宿敵N社來個絕地大反攻。估計在nVIDIA的DX11顯卡真正問市之前,AMD在市場上都將沒有對手。

除了旗艦級Radeon HD 5870之外,本次發表上市的Cypress還有個兄弟檔--Radeon HD 5850。Radeon HD 5850採用CYPRESS PRO繪圖晶片,硬體結構上縮減為1440個串流處理器,GPU時脈降低成725MHz,記憶體時脈也降低成1000MHz(4.0GHz data rate)。Radeon HD 5870與5850在效能上是否會如同其硬體規格般令人驚艷,小弟於後面有實際的測試數據,讓我們來看看它們的廬山真面目先。

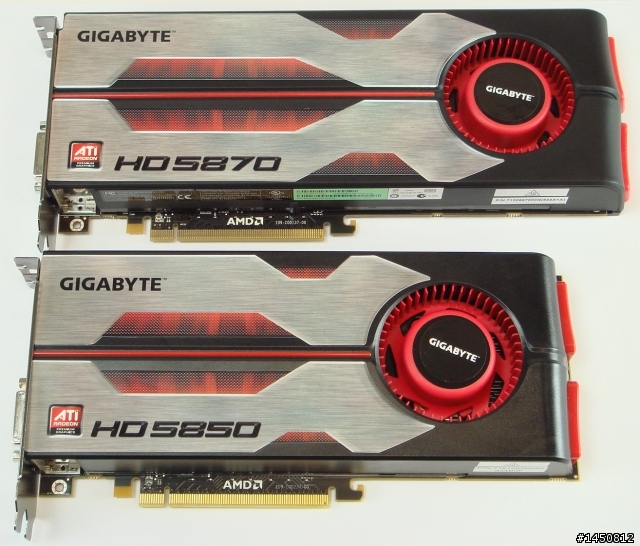

圖 / Radeon HD 5870與Radeon HD 5850在外觀上僅是長度上的差異。


圖 / Radeon HD 5870的頂部特寫,紅黑兩色的整體搭配,看起來殺氣騰騰!

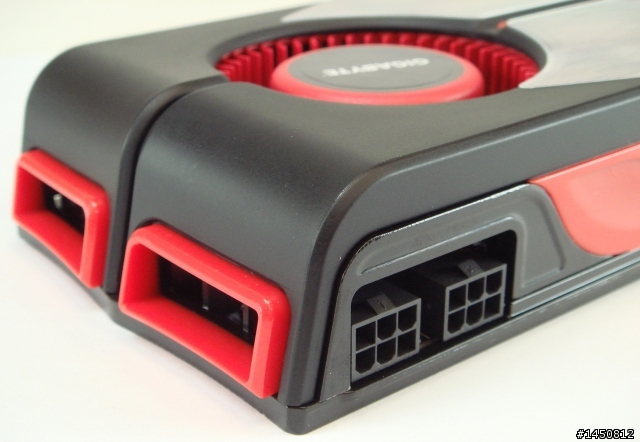

圖 / Radeon HD 5870的兩個6-pin電源接頭位於頂部,尾部類似排氣尾管的是兩個進氣口。

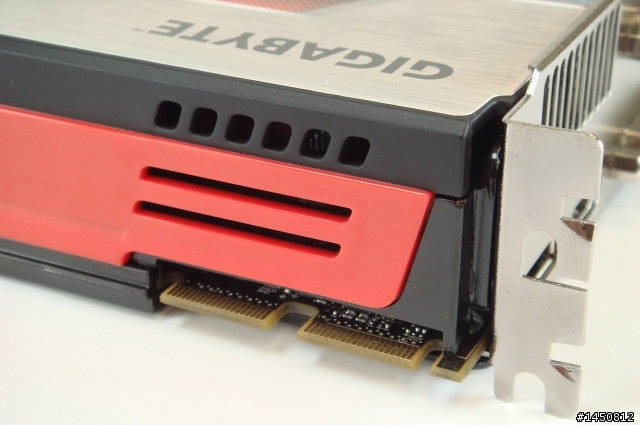

圖 / 頂部CrossFireX的橋接金手指特寫。

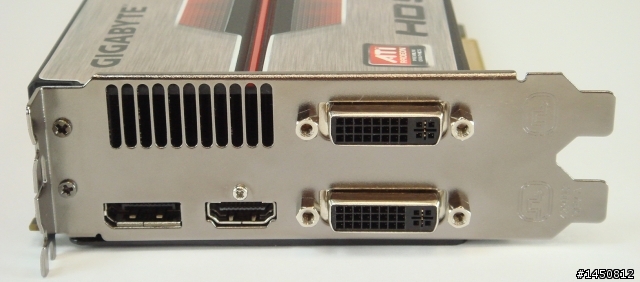

圖 / Radeon HD 5870與5850具備相同的輸出接口,分別是DisplayPort、HDMI及兩個DVI。另外背板上還具備整個側吹式導風罩的排氣口,將熱氣排出機殼外。


圖 / 公版卡底部的條碼標籤驗明了Radeon HD 5870的正身。

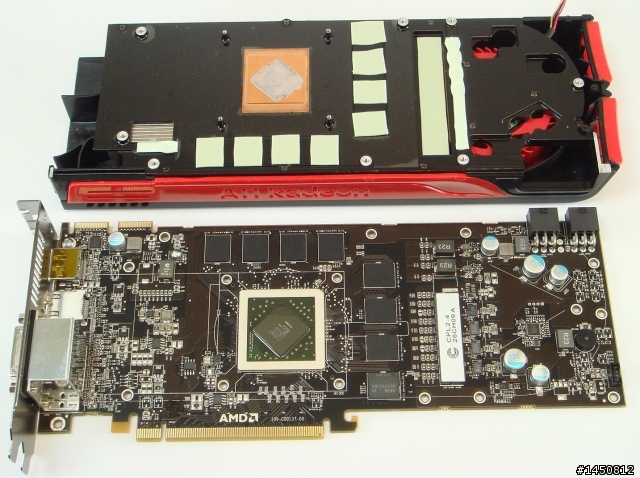

圖 / 把一體成型的散熱器模組拆下之後,可以看到Radeon HD 5870電路板的全貌,一改過去ATI公版卡的紅色PCB傳統,Radeon HD 5870採用了深咖啡色的電路板,PCIe金手指的上方也可見AMD的商標。

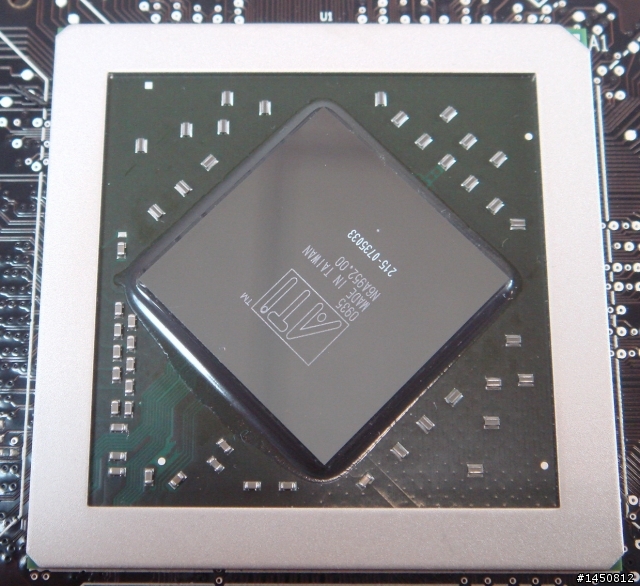

圖 / 覆晶封裝的Radeon HD 5870晶片是裸露在外的,並沒有金屬外殼包覆。

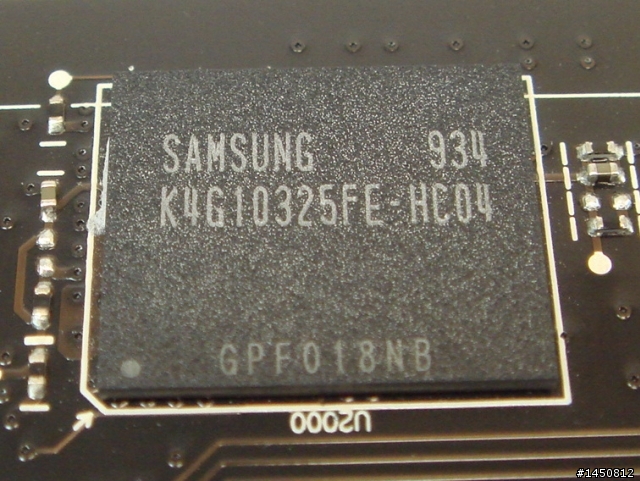

圖 / 三星0.4ns的GDDR5顆粒最高有效資料傳輸率可以高達5000MHz。

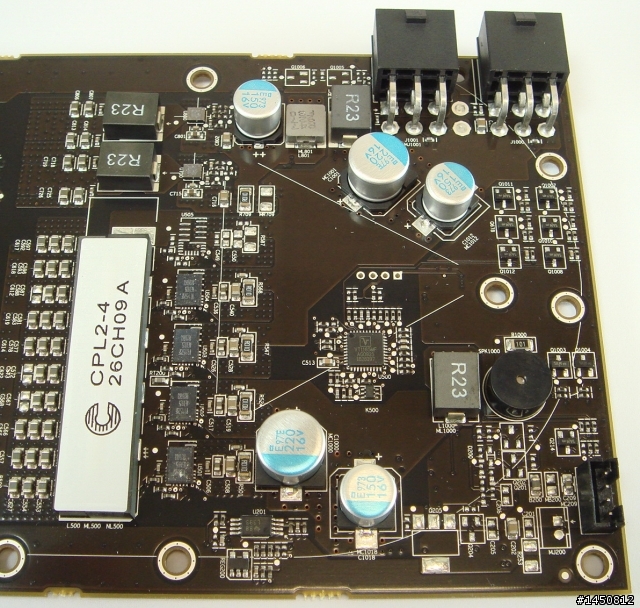

圖 / 一體式的電感與MOSFET電晶體模組讓Radeon HD 5870的電源轉換模組看起來相當簡潔。

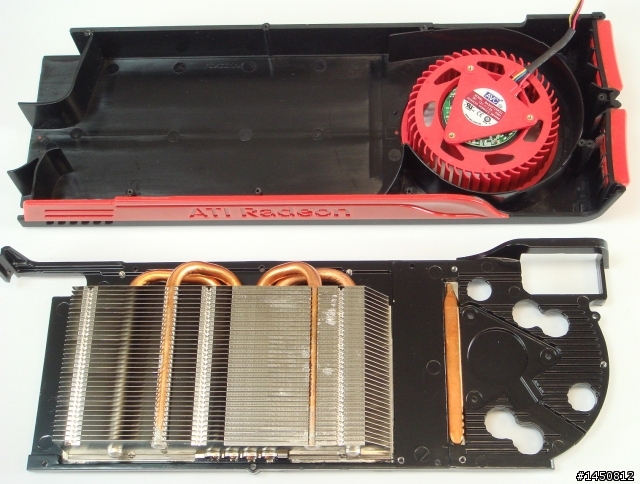

圖 / 將「便當盒」散熱器拆開之後,可發現散熱鰭片中有四根熱導管與銅底板接合。

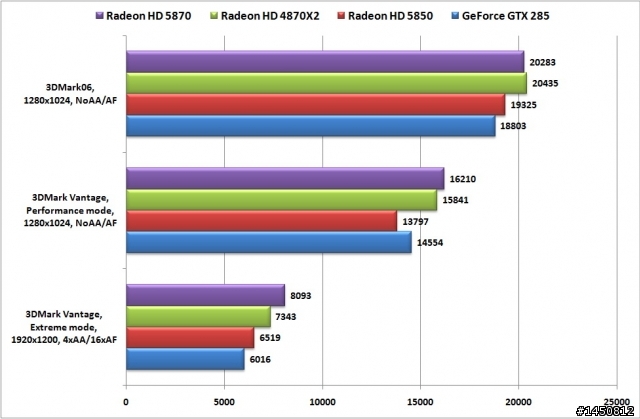

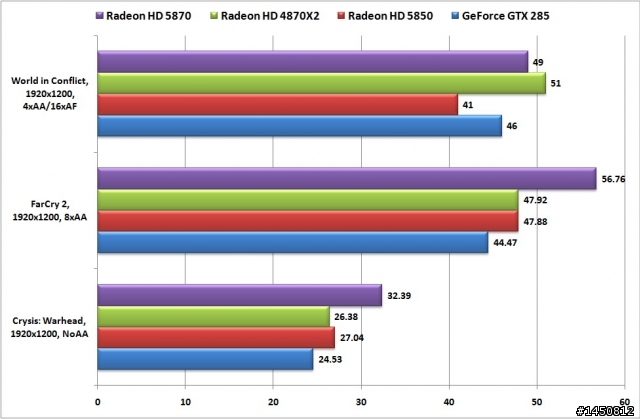

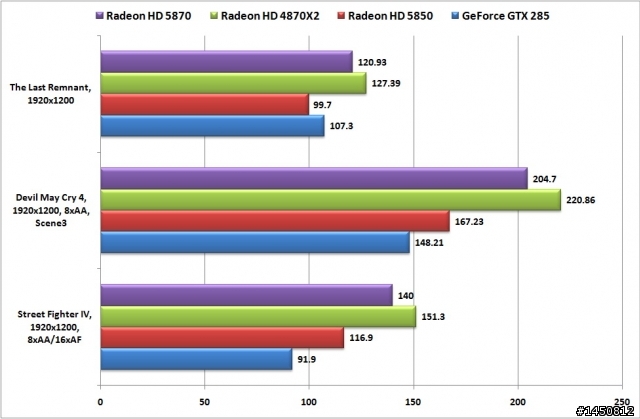

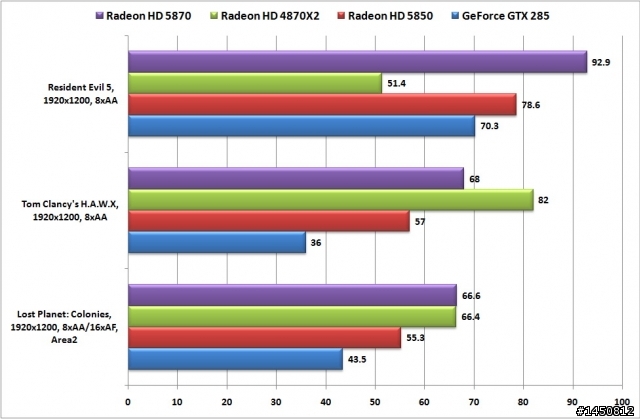

除了3DMark跑分之外,小弟另外挑選了幾套遊戲來實測Radeon HD 5870及Radeon HD 5850的效能。底下的數據是在小弟Core i7 940及X58平台上跑出來的,對照組顯卡有AMD的單卡雙晶片旗艦Radeon HD 4870 X2及nVIDIA的單卡單晶片旗艦GeForce GTX 285。目前還沒有DirectX 11的遊戲可以驗證Radeon HD 5870/5850的DX11效果及效能,待Windows 7上市之後,可望DX11的遊戲也會緊接著推出市面,Vista也能夠透過更新的方式來支援DirectX 11 API,到時候就真正是Radeon HD 5870/5850大展身手的時刻了。








透過效能測試的結果可知,Radeon HD 5870可以說是完勝GTX 285的,實際上要擊敗GTX 285根本不需要Radeon HD 5870出馬,只要小老弟Radeon HD 5850就綽綽有餘的了。Radeon HD 5870可怕的地方還不只是效能爆強,它的功耗/效能比更是無人能出其右,透過動態電源管理技術、40nm製程微縮加上GDDR5的省電特性,Radeon HD 5870的待機耗電量只有不到30W,全負載耗電量約180W,是目前高階顯卡中功耗/效能比最佳者。

AMD還計畫推出單卡雙晶片的Radeon HD 5870 X2,看來短期之內AMD應是穩坐顯卡效能之王寶座了,除非N社的GT300可以順利於年底推出,並且在效能上與Radeon HD 5870一較高下。

由於nVIDIA的CUDA與PhysX的推行成功,讓AMD-ATI一直處於挨打的局面,尤其是PhysX物理運算引擎標準,幾乎就快要攻占PC遊戲市場了。DX11的出現帶給AMD-ATI一線曙光,DirectCompute 11 API提供了開放式的GPU泛用運算介面,AMD將有機會補足長久以來欠缺的這一塊,重新取得與N社公平競爭的參賽權。
