    ASUS 目前在台灣官網上看到的 B450 晶片組主機板有四張,有兩張 ROG STRIX 系列,型號為 B450-F Gaming、B450-I Gaming,前者是 ATX,後者是 ITX 尺寸,另外的兩張皆採用 M-ATX 尺寸,分別為 TUF B450M-PLUS Gaming、PRIME B450M-K。此次開箱的是裡面最高階的 ROG SRTIX B450-F Gaming,與不久前所測的兩張 B450 相比,這張很明顯並沒有 WIFI 無線模組。

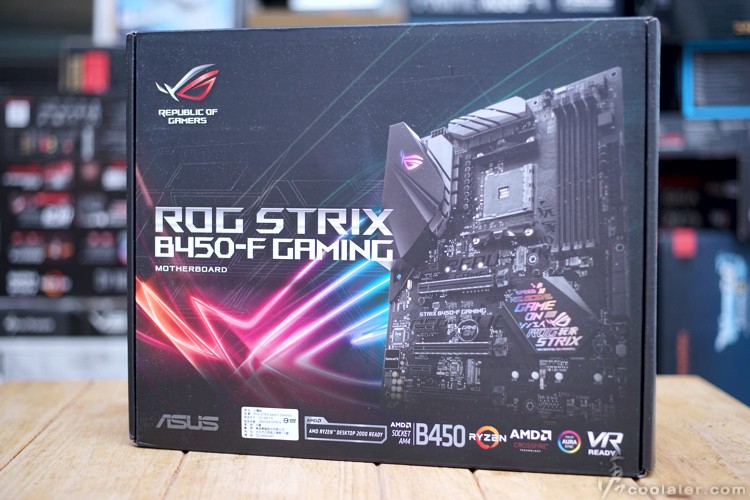

    ASUS ROG STRIX B450-F Gaming。
    [​IMG]


    主要特色,支援 Aura Sync RGB LED 燈效、預裝IO擋板、2個M.2、支援 HDMI 2.0 等。
    [​IMG]

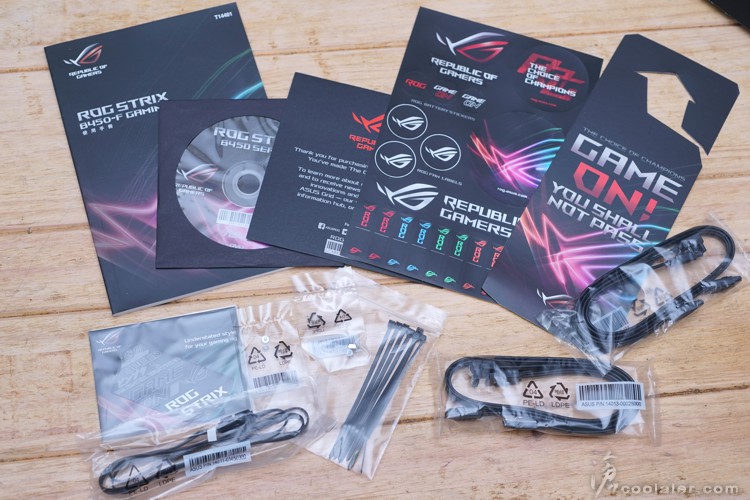

    配件有說明書、軟體光碟、ROG貼紙、ROG門把吊牌、2條SATA、束帶、M.2固定螺絲、燈條接線、晶片組散熱片飾板。
    [​IMG]

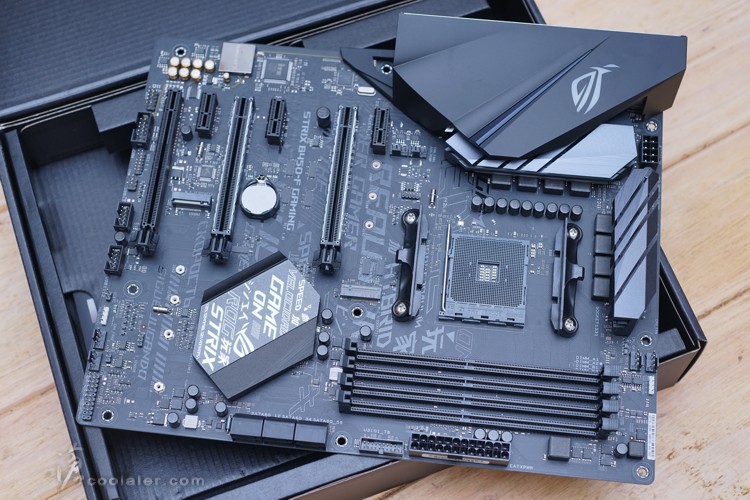

    ASUS ROG STRIX B450-F Gaming 整體與 X470-F Gaming 風格一致,採用標準的 ATX 尺寸,可以看得出來用料以及規格還不錯,黑色的PCB板,上面有打印一些多國語言的電競熱血字樣。
    [​IMG]

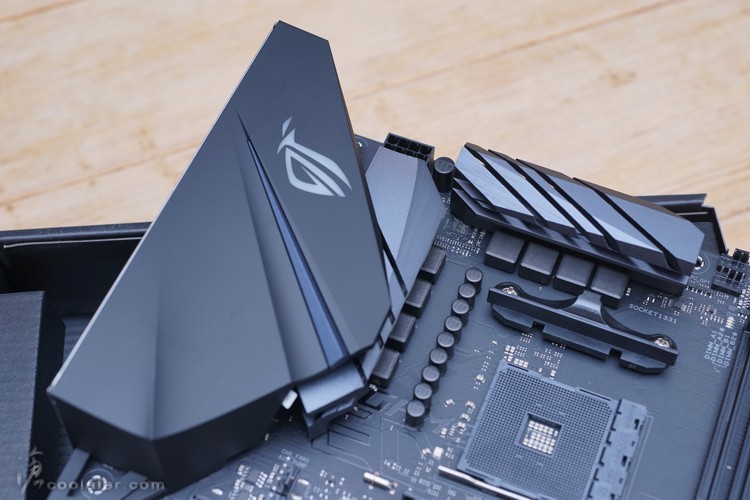

    後方IO埠上有一大片簡潔的飾蓋,敗家之眼有 RGB LED 燈效。
    [​IMG]


    採8相供電設計。
    [​IMG]

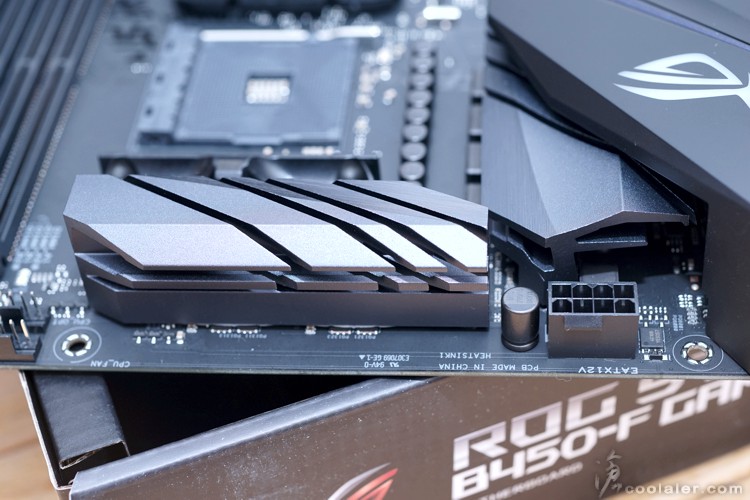

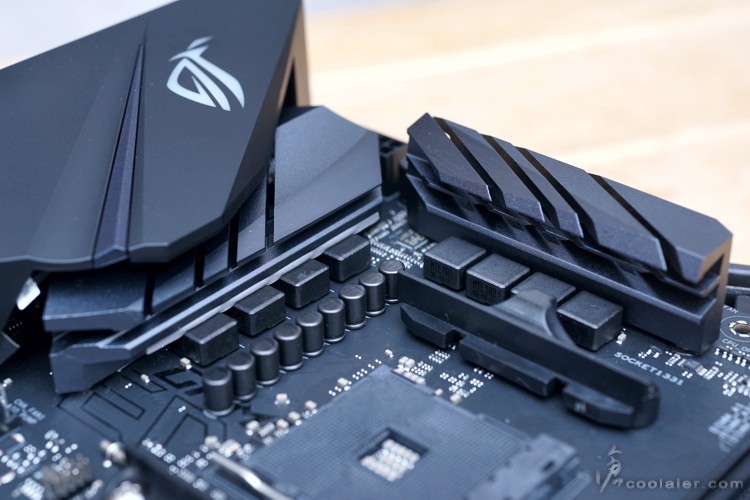

    供電上方的散熱片有斜切鏤空設計,可以有效散熱。
    [​IMG]


    CPU 8pin 供電。
    [​IMG]

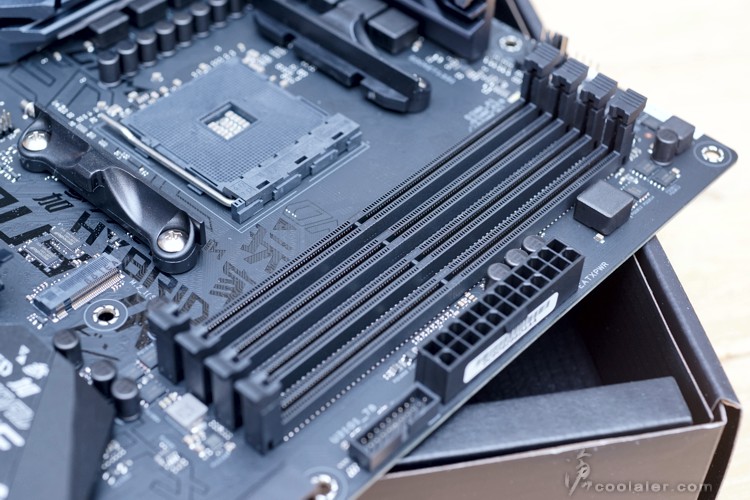

    4個DDR4記憶體插槽,最高可擴充64GB,支援DDR4 3200MHz(OC)。
    [​IMG]

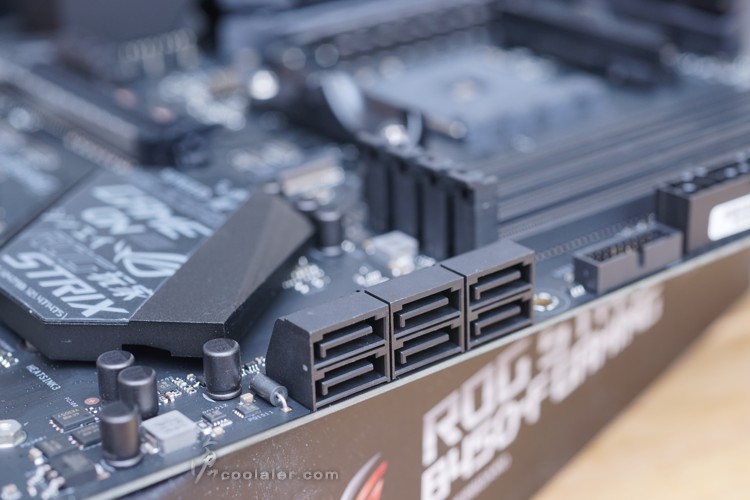

    6個SATA。
    [​IMG]

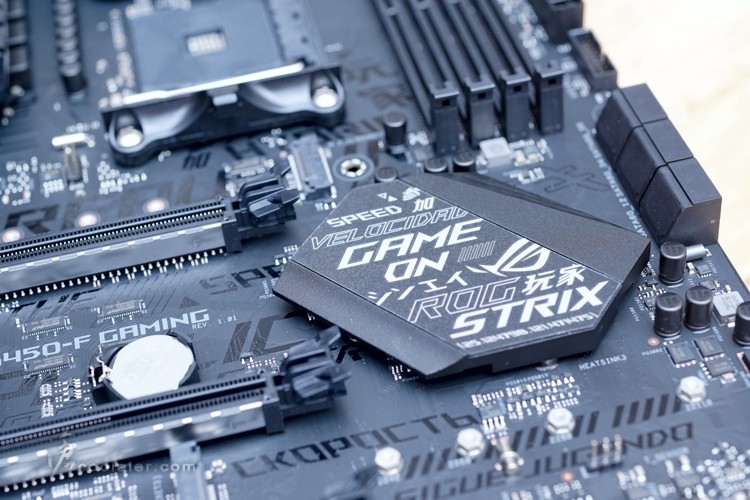

    晶片組散熱片上也有熱血電競字樣,這片飾蓋可以更換,配件是另一些字樣,不過這個並不會發光,但某些角度會有顏色變化。
    [​IMG]

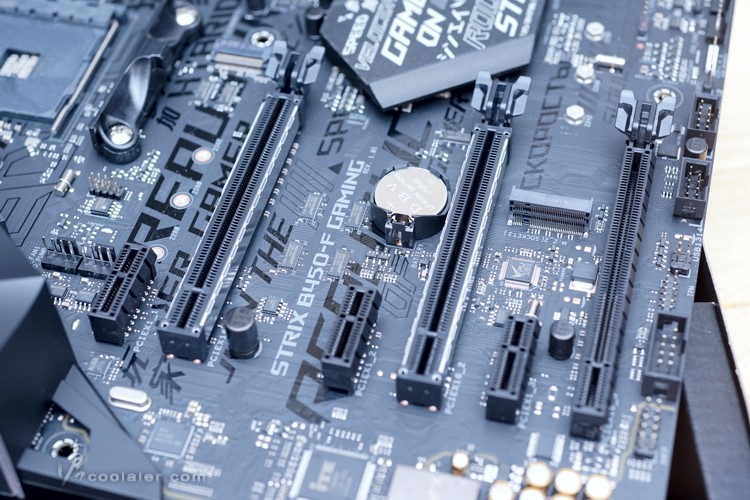

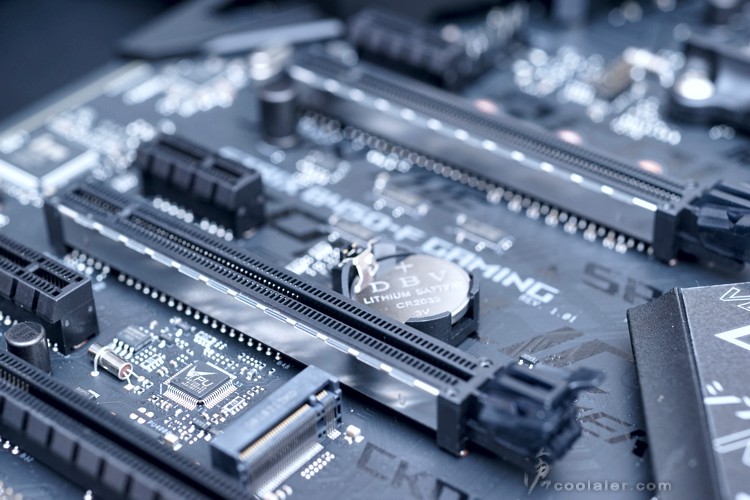

    擴充卡槽,3個PCI-E x1、3個PCI-E x16。
    [​IMG]


    前兩個x16插槽側邊有金屬強化護甲。
    [​IMG]

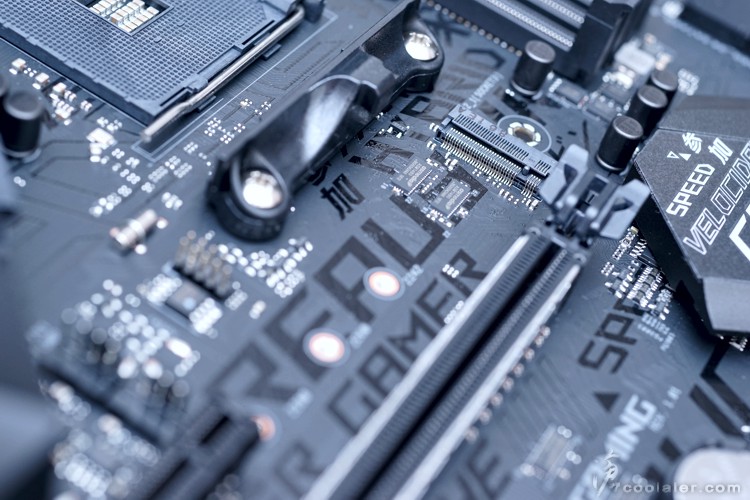

    M.2擴充槽有兩個,一個在第一根PCI-E x1下方。
    [​IMG]

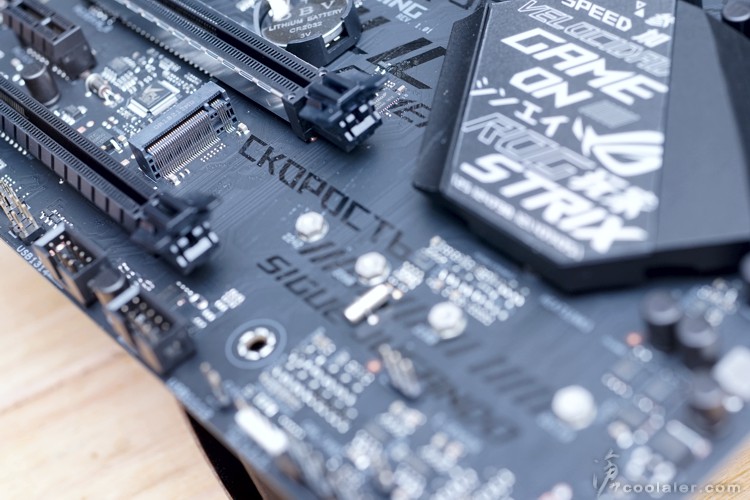

    另一個在第三根PCI-E x1下方。
    [​IMG]

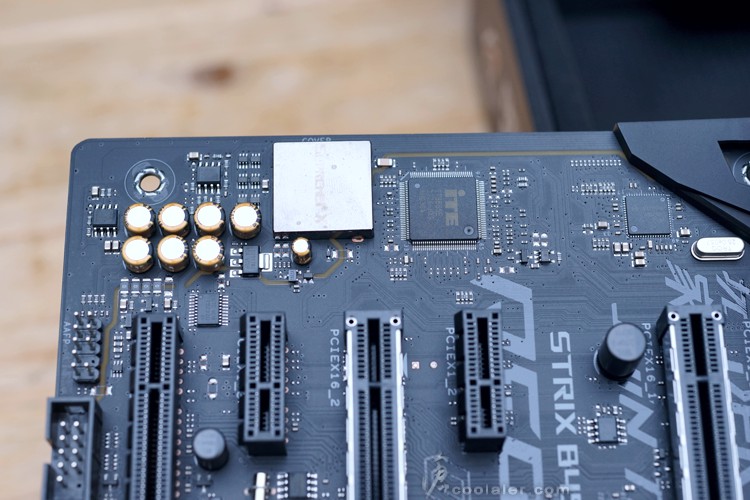

    音效的部分一樣是採用隔離區域設計,SupermeFX 音效技術,S1220A 音效晶片搭載日製 Nichicon 電容,支援8聲道。
    [​IMG]

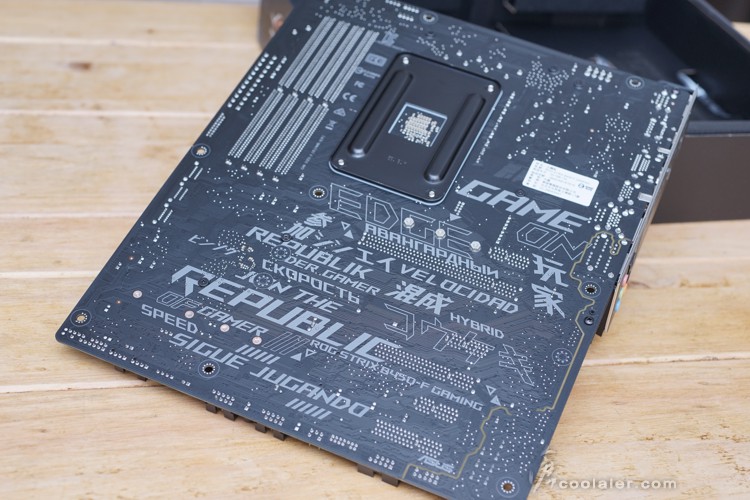

    主板的背面也是有血熱字樣,雖然裝上去應該就看不到了。
    [​IMG]

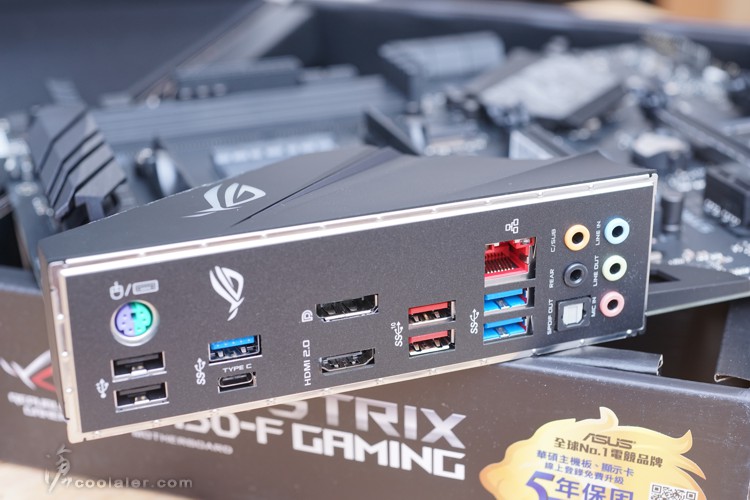

    擋板的部分已經預裝在上面。背後IO埠,PS/2鍵盤滑鼠接口、2個USB2.0、4個USB3.1 Gen1(1個Type-C)、DP、HDMI、2個USB3.1 Gen2、RJ45(Intel I211-AT)、S/PDIF光纖輸出、5個音源接口。
    [​IMG]

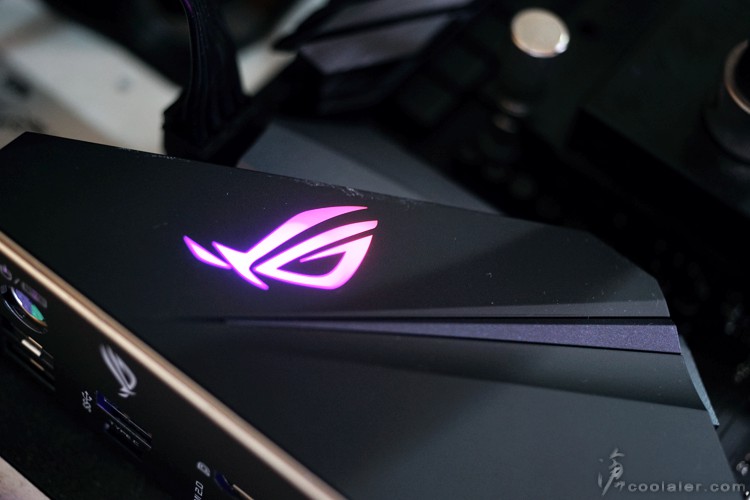

    燈效的部分只有後方IO埠上面的敗家之眼,並不包含散熱片,雖然說宣傳照很容易讓人誤會那部分是會發光。
    [​IMG]

    [​IMG]


    BIOS簡介

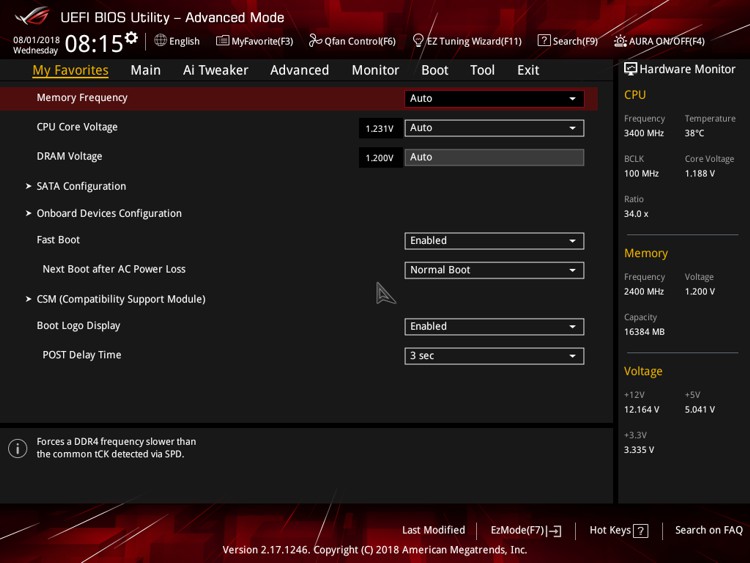

    BIOS內的選項相當多,一樣分進階與簡易模式。使用上還算順手,即便是沒用過應該也不卡卡,有幾個方便的功能,如我的最愛可以將常用功能放置於此,快速調整。
    [​IMG]

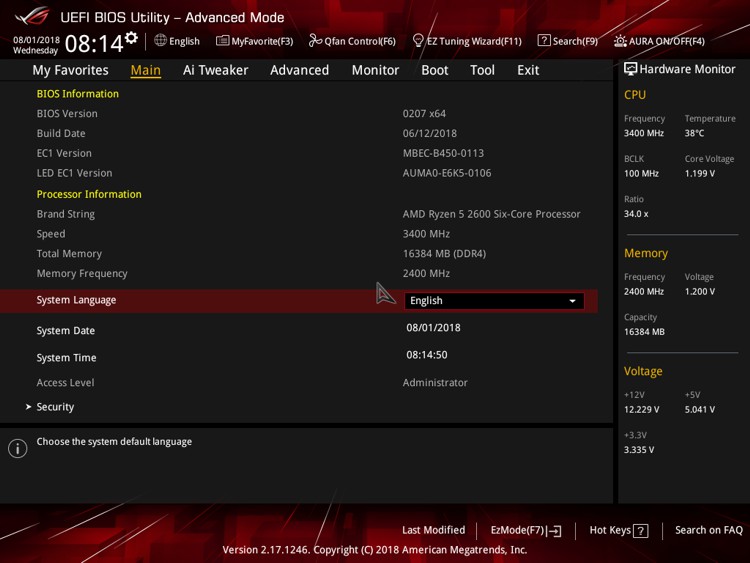

    Main,顯示BIOS版本、硬體資訊、語言選擇、日期等。
    [​IMG]

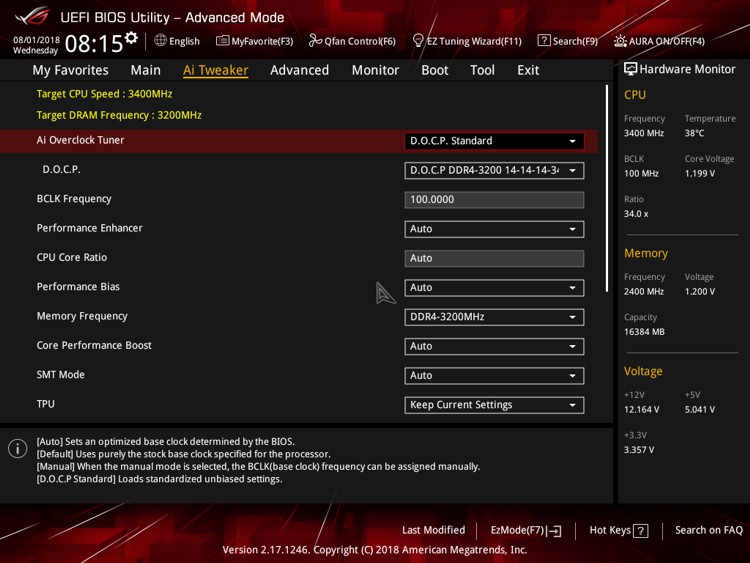

    Ai Tweaker,內部有完整的超頻選項,可以用來調整CPU倍頻、外頻、記憶體時脈、參數、電壓等等。
    [​IMG]

    [​IMG]

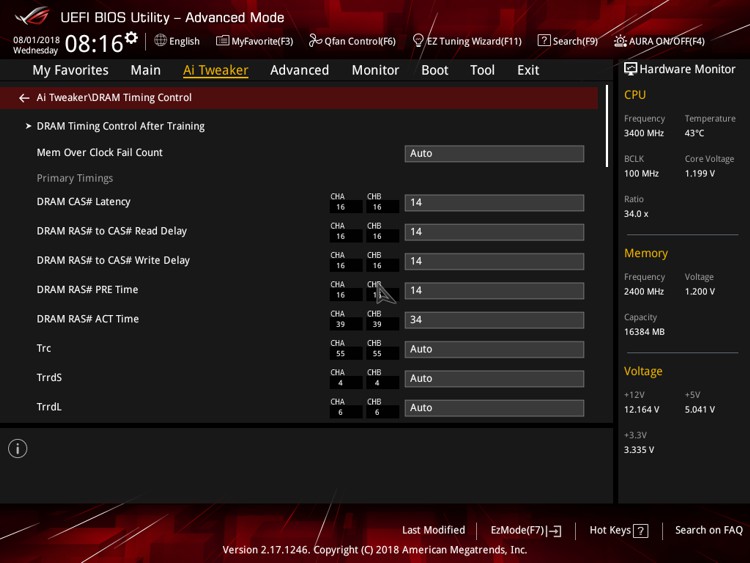

    記憶體參數選項頁面。
    [​IMG]

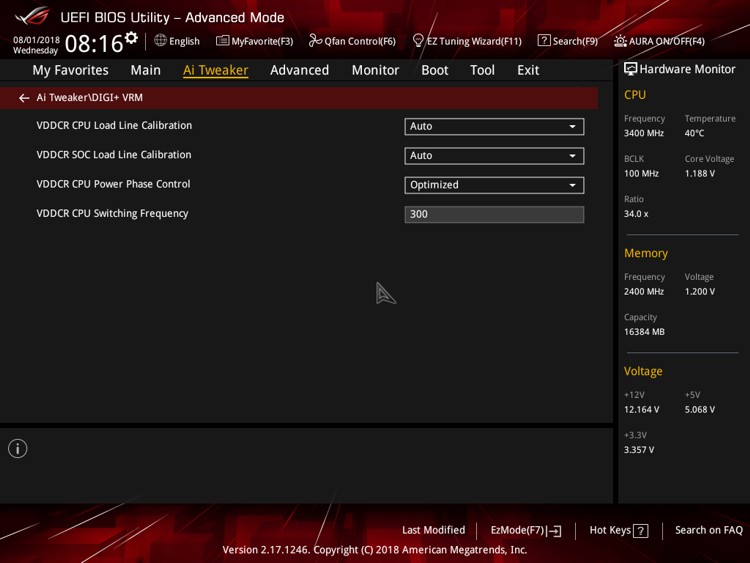

    供電調整。
    [​IMG]

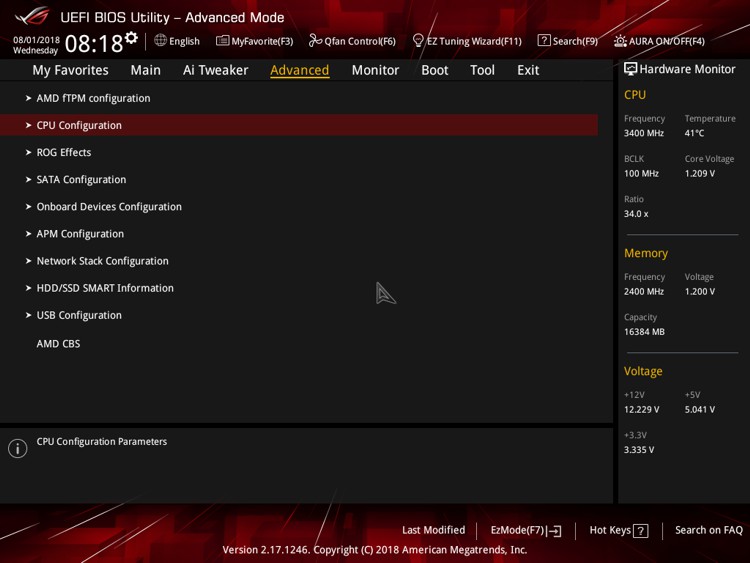

    Advanced,CPU、SATA、周邊等設定。
    [​IMG]

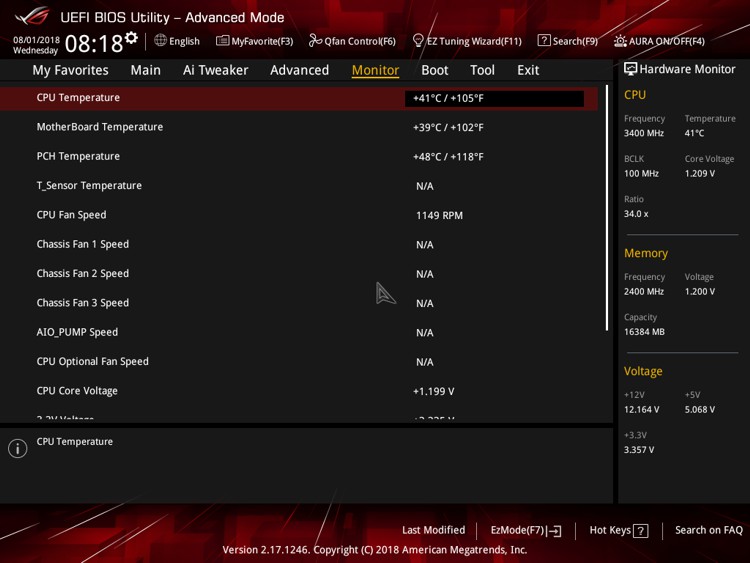

    Monitor,觀看溫度、風扇轉速、電壓等。
    [​IMG]

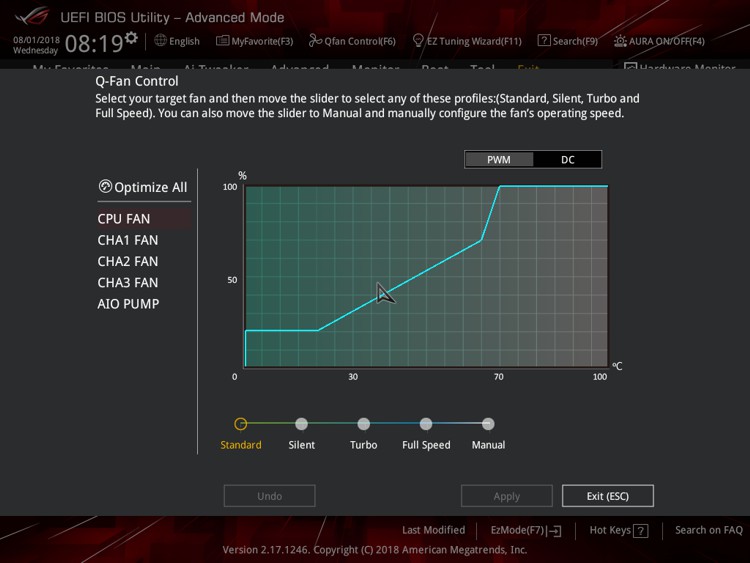

    Q-Fan Control,調整溫度與風扇轉速關係。
    [​IMG]

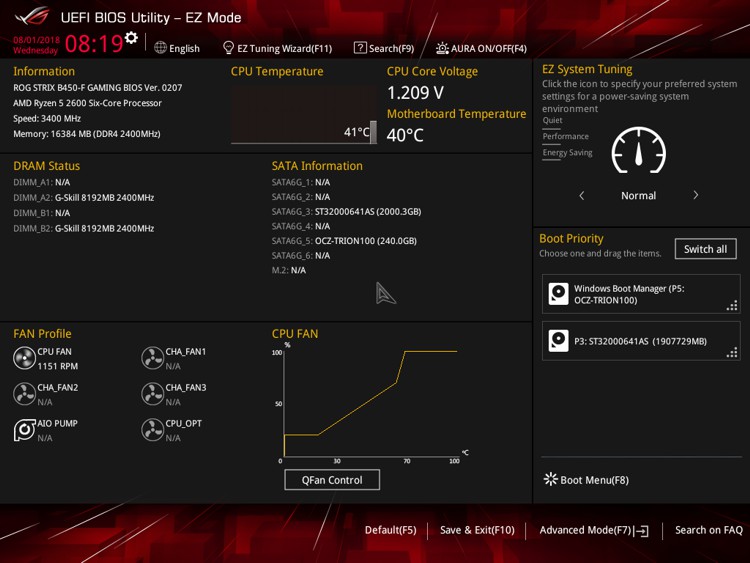

    簡易模式。
    [​IMG]

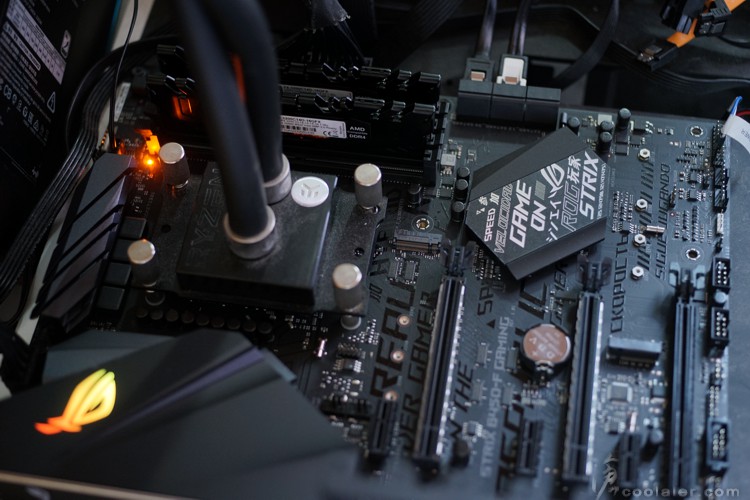

    測試平台
    CPU: AMD Ryzen 5 2600
    CPU Cooler: EK Predator 240
    RAM: GSKILL DDR4 3200 8GBx2
    MB: ASUS ROG STRIX B450-F Gaming
    VGA: PowerColor Vega 56 Red Devil
    HDD: OCZ Vertex 3.20 240GB、Seagate 2TB
    PSU: IN WIN SI 1065W
    OS: Windows 10 64bit


    預設值測試
    CPU 不超頻,只調整記憶體時脈3200MHz,直接 X.M.P,其餘預設。

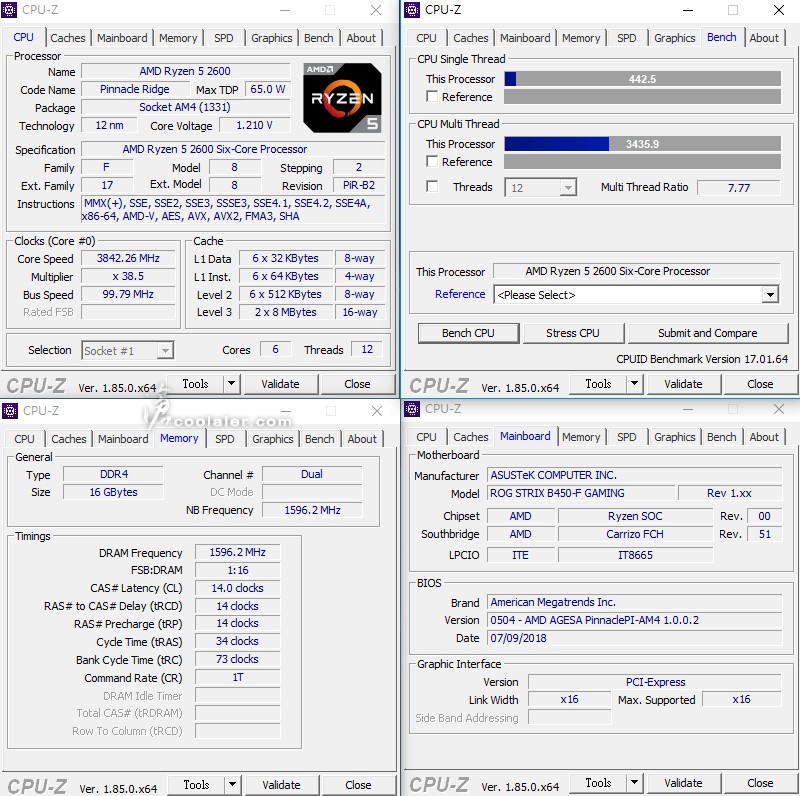

    CPU-Z
    CPU Single:442.5
    CPU Multi:3435.9
    [​IMG]

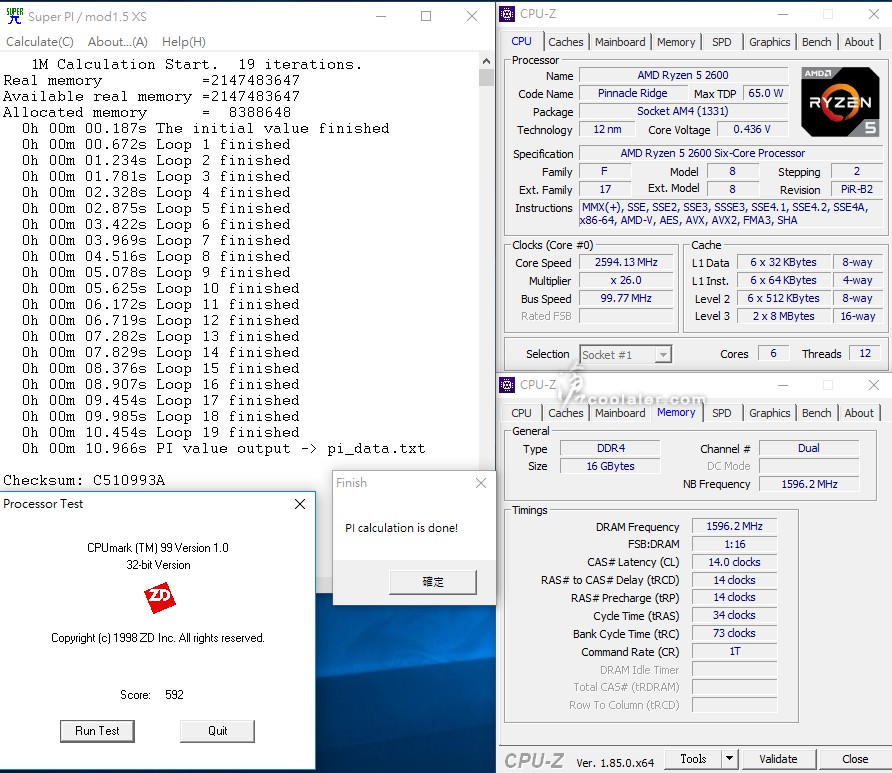

    SuperPI 1M & CPUmark99
    SuperPI 1M:10.966s
    CPUmark99:592
    [​IMG]

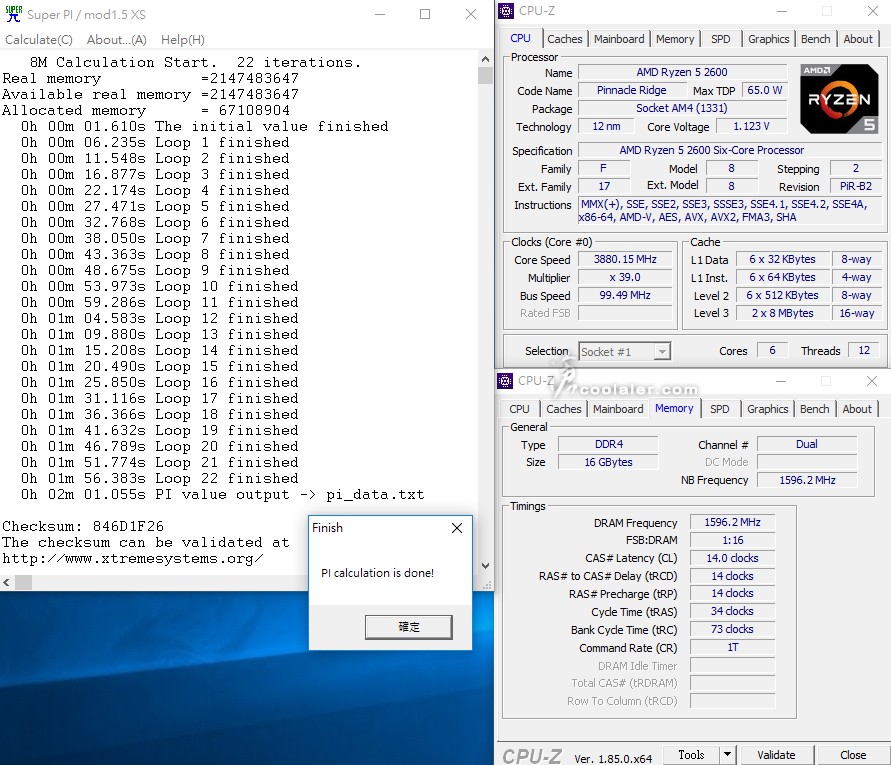

    SuperPI 8M:2m01.055s
    [​IMG]

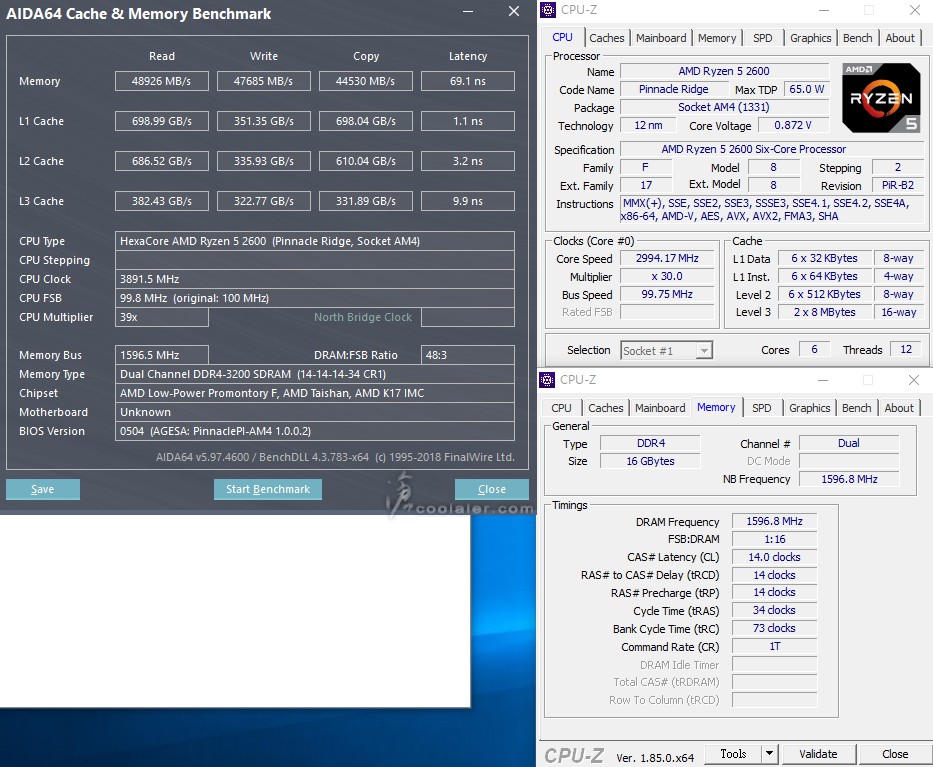

    Memory Benchmark
    Read:48926 MB/s
    Write:47685 MB/s
    Copy:44530 MB/s
    [​IMG]

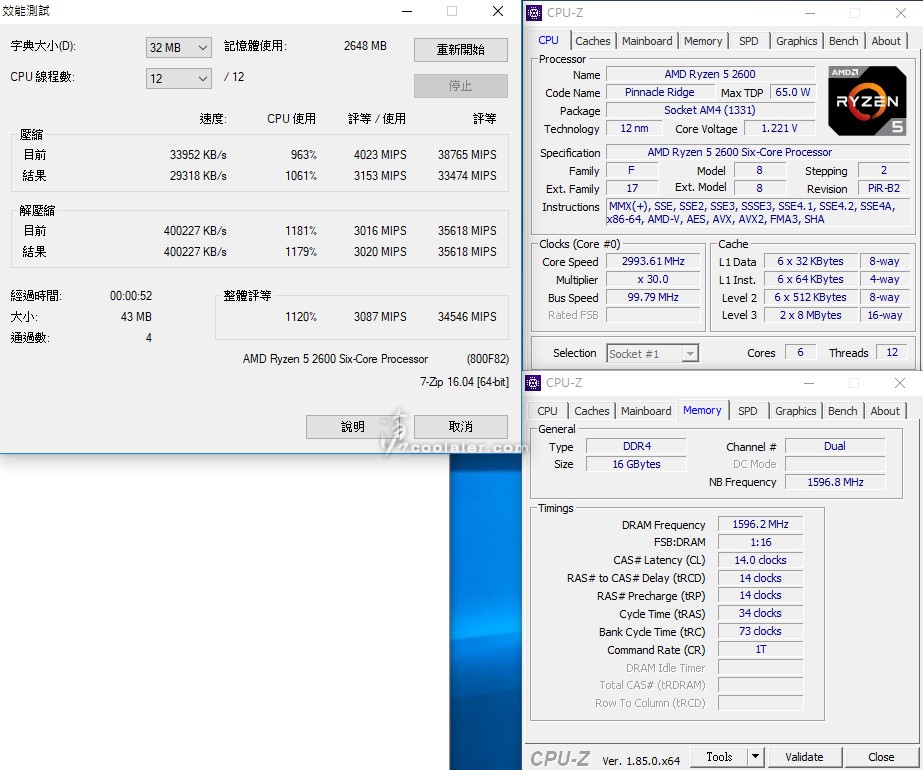

    7-zip:3087 / 34546 MIPS
    [​IMG]

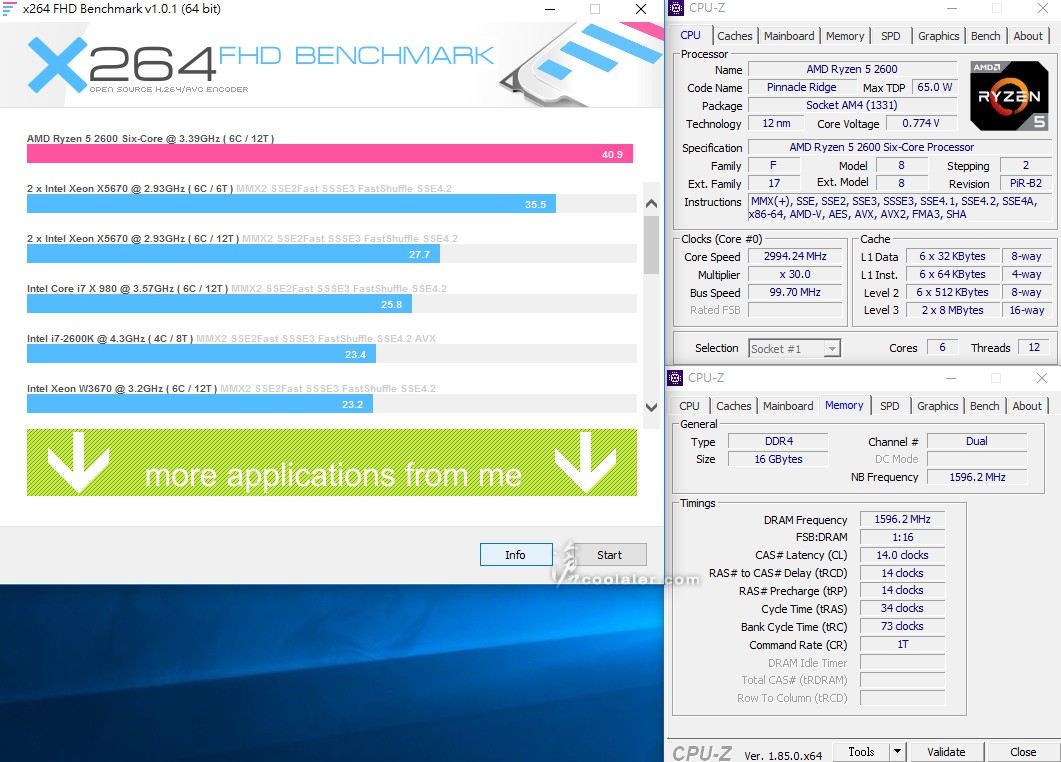

    x264 FHD Benchmark:40.9
    [​IMG]

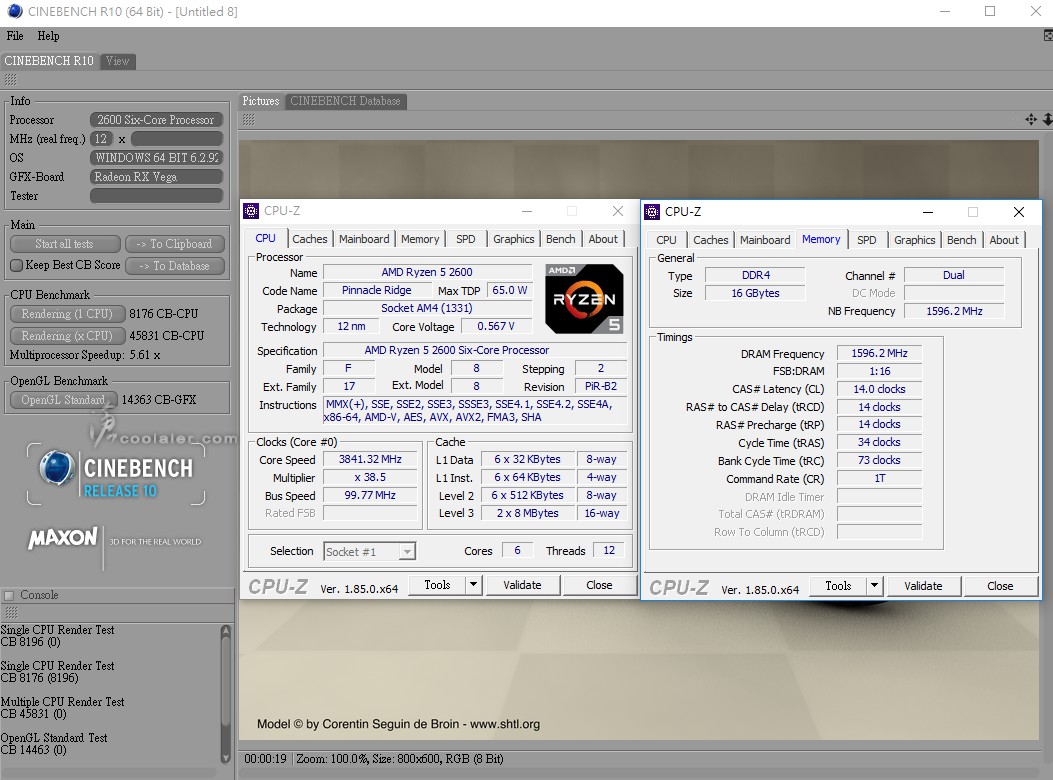

    CINEBENCH R10
    1 CPU:8176
    x CPU:45831
    OpenGL:14363
    [​IMG]

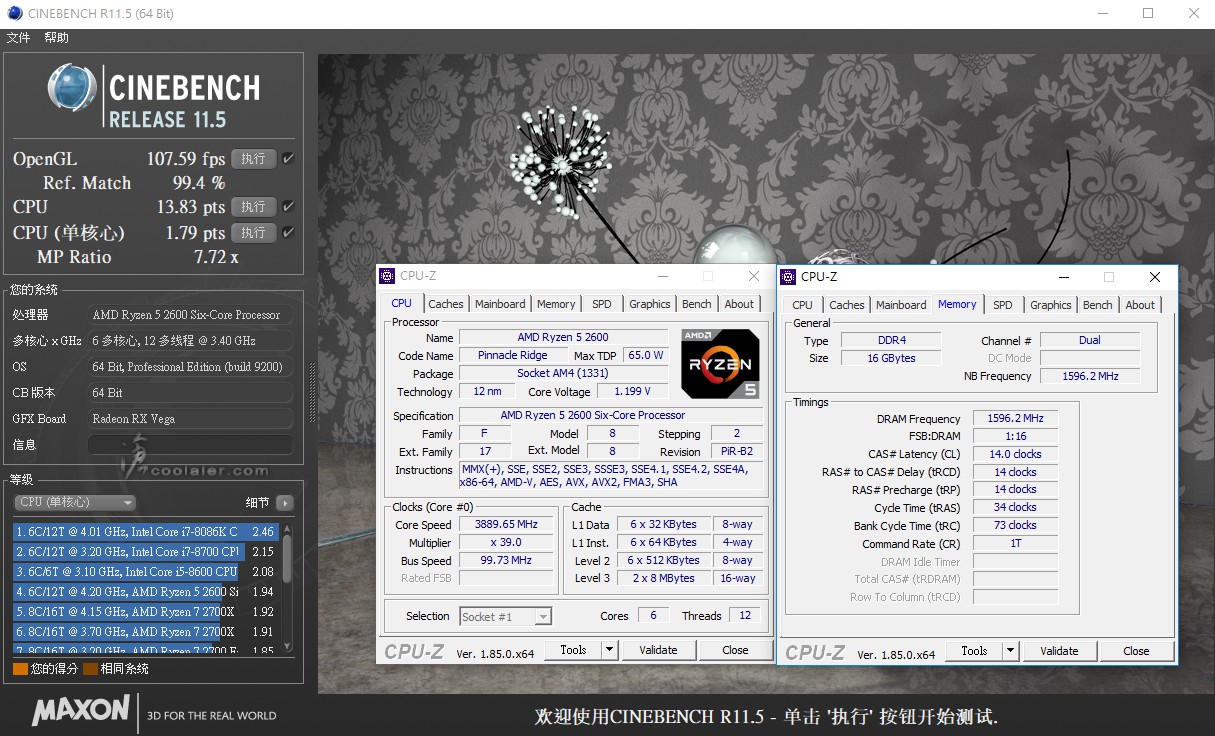

    CINEBENCH R11.5
    OpenGL:107.59 fps
    CPU:13.83 pts
    CPU 單核心:1.79 pts
    [​IMG]


    CINEBENCH R15
    OpenGL:116.46 fps
    CPU:1280 cb
    CPU 單核心:163 cb
    [​IMG]

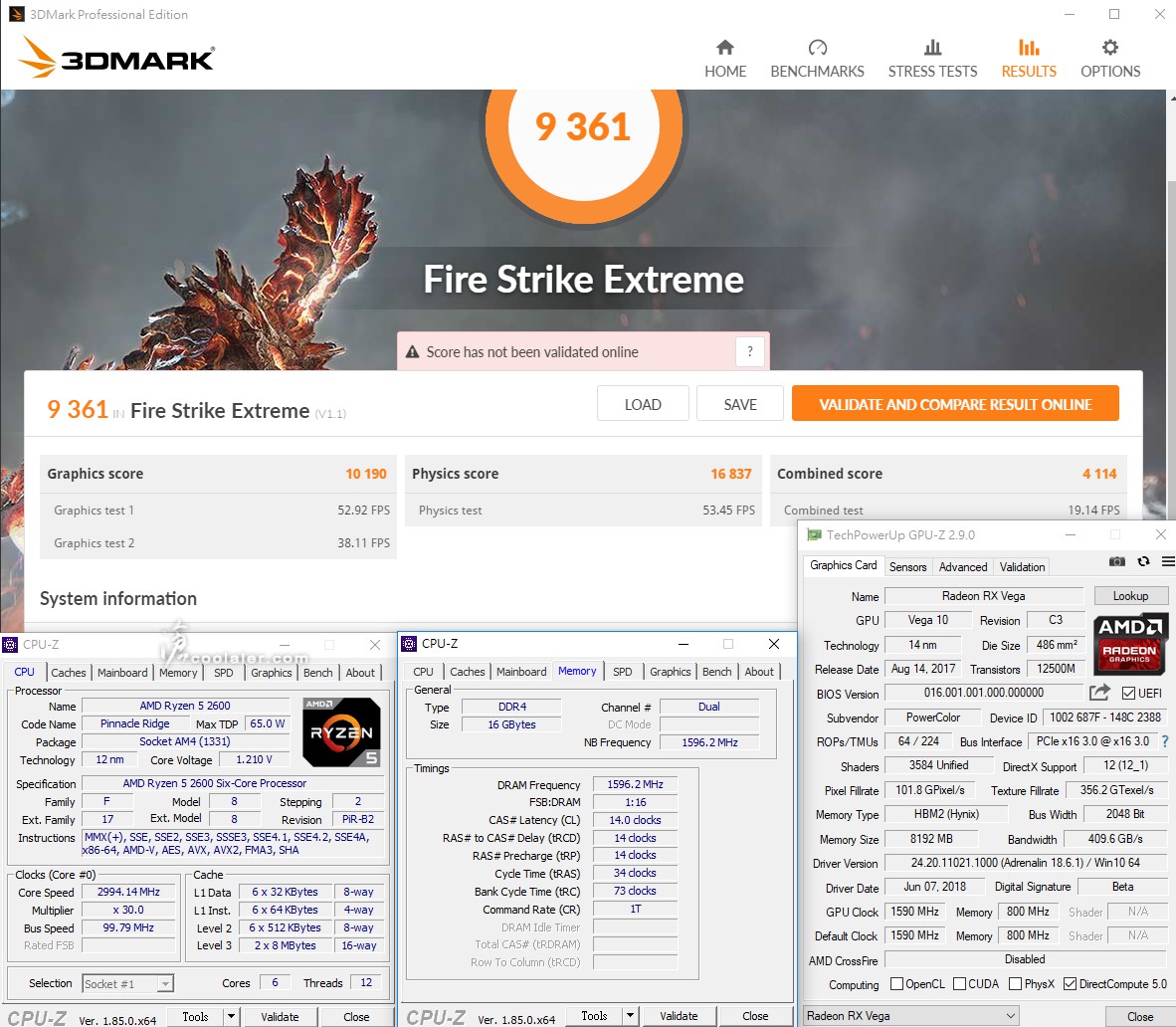

    3DMark Fire Strike Extreme:9361
    Graphics:10190
    Physics:16837
    [​IMG]

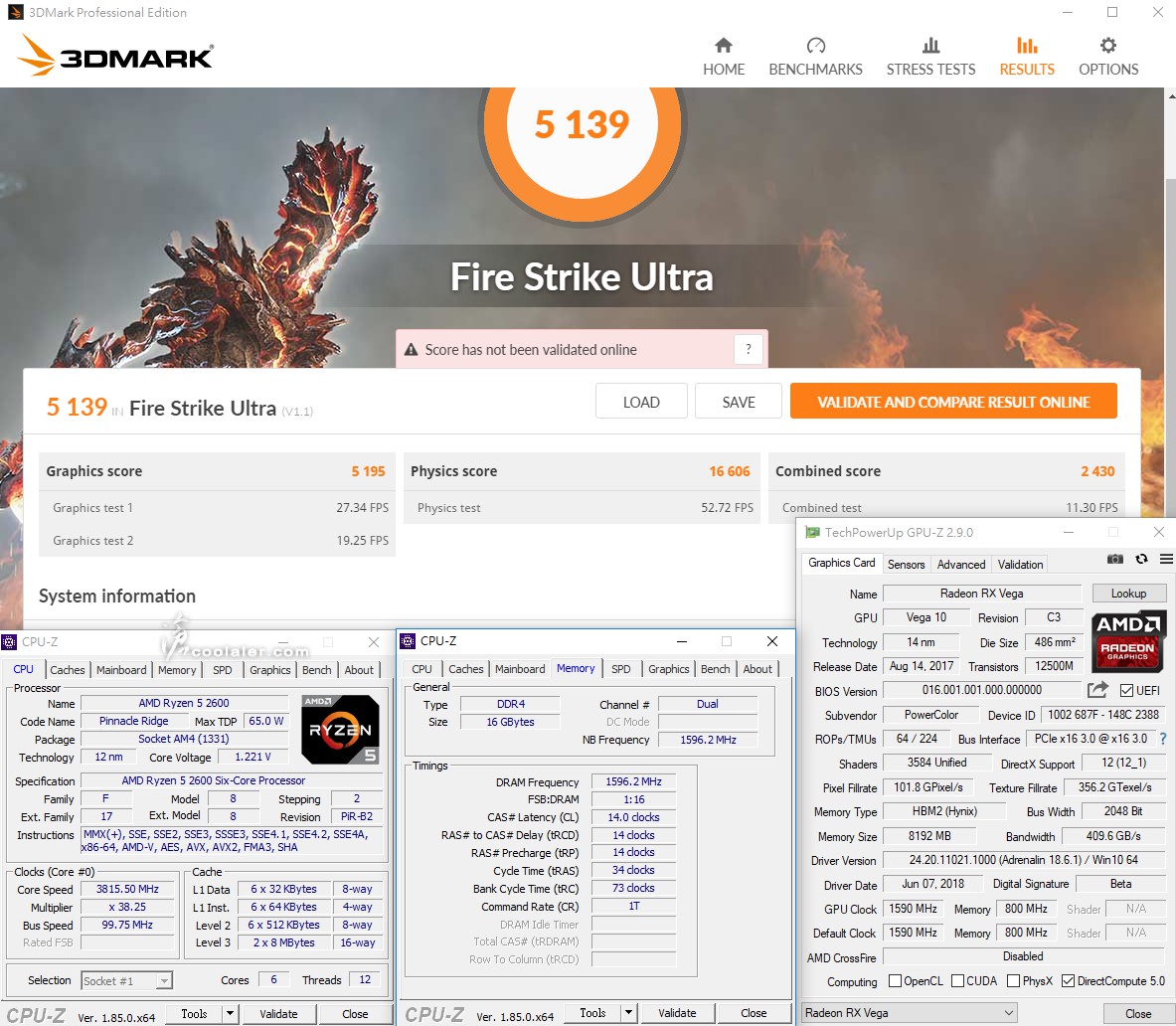

    3DMark Fire Strike Ultra:5139
    Graphics:5195
    Physics:16606
    [​IMG]

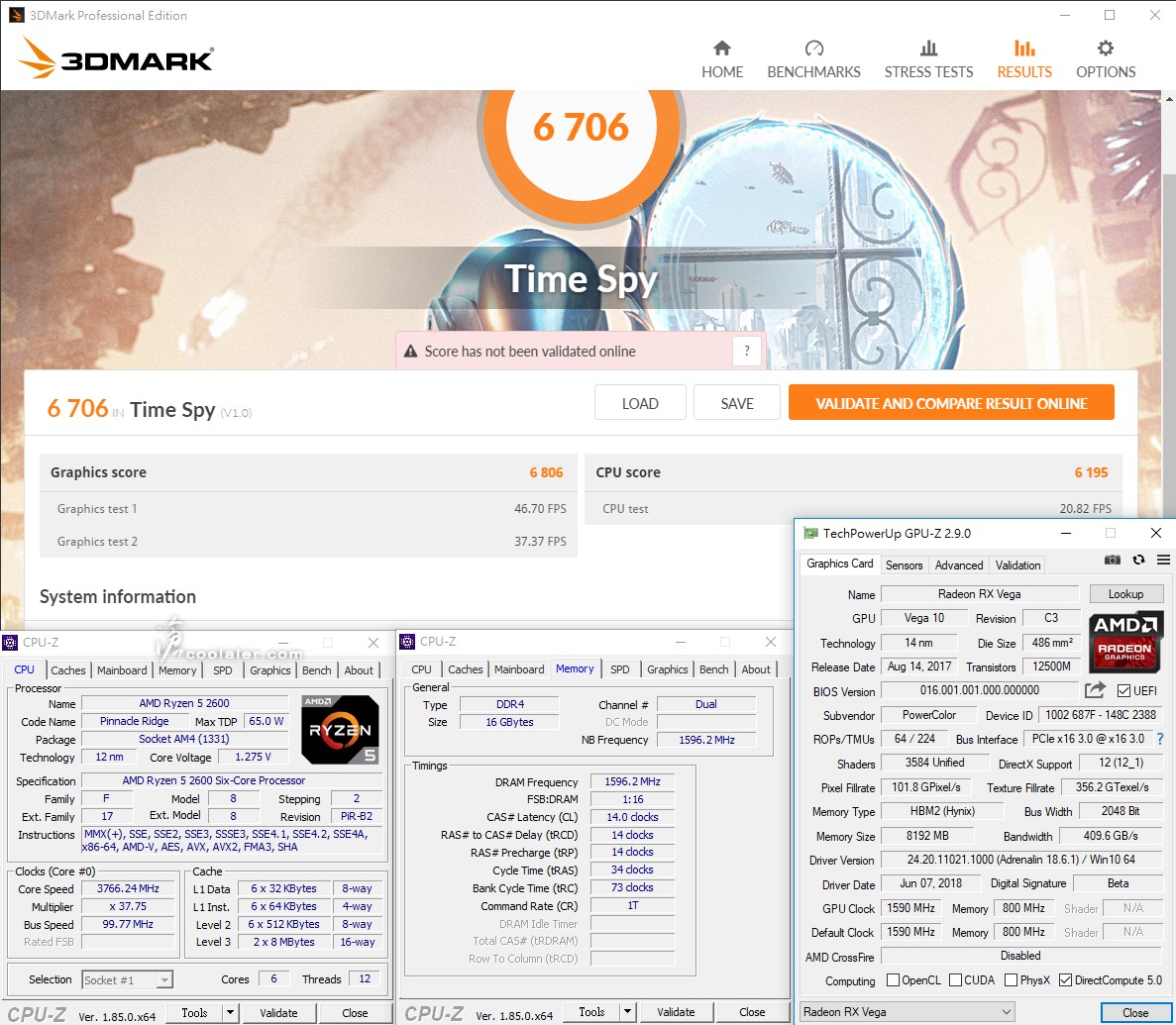

    3DMark Time Spy:6706
    Graphics:6806
    CPU:6195
    [​IMG]




    超頻4.2GHz測試
    先前這顆 Ryzen 5 2600 在 X470 板子上可以超頻至4.2GHz沒問題,在 ASUS ROG STRIX B450-F Gaming 上面一樣辦得到,CPU電壓的部分是加到了約1.4V。以下是超頻後的成績,括弧後面為上面預設值測得的成績。

    CPU-Z
    CPU Single:484.9(442.5)+9.6%
    CPU Multi:3855.3(3435.9)+12.2%
    [​IMG]

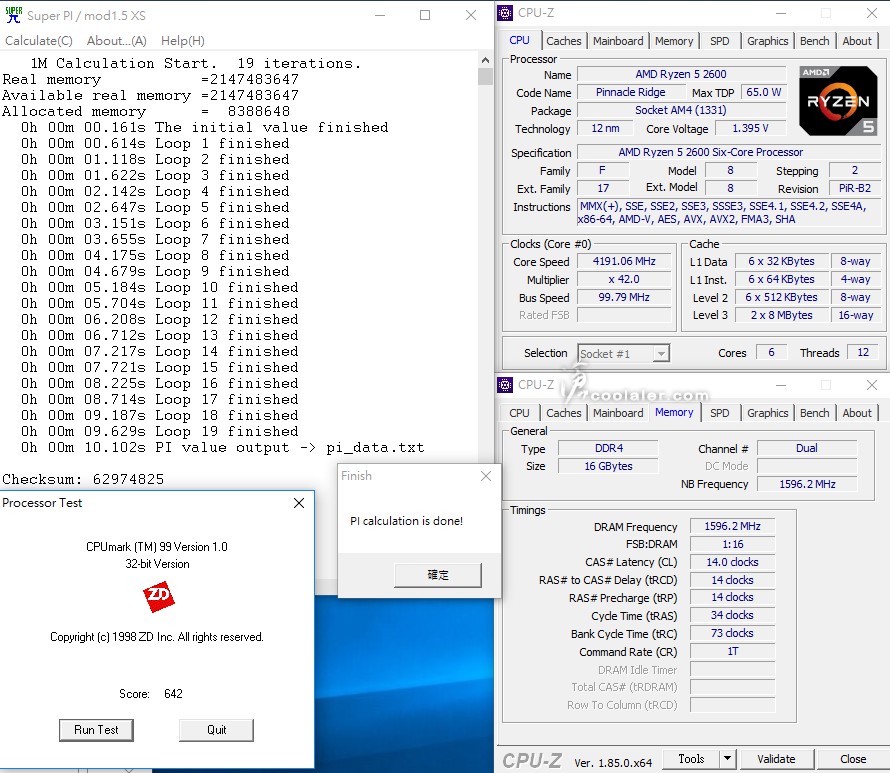

    SuperPI 1M & CPUmark99
    SuperPI 1M:10.102s(10.966s)+7.9%
    CPUmark99:642(592)+8.4%
    [​IMG]

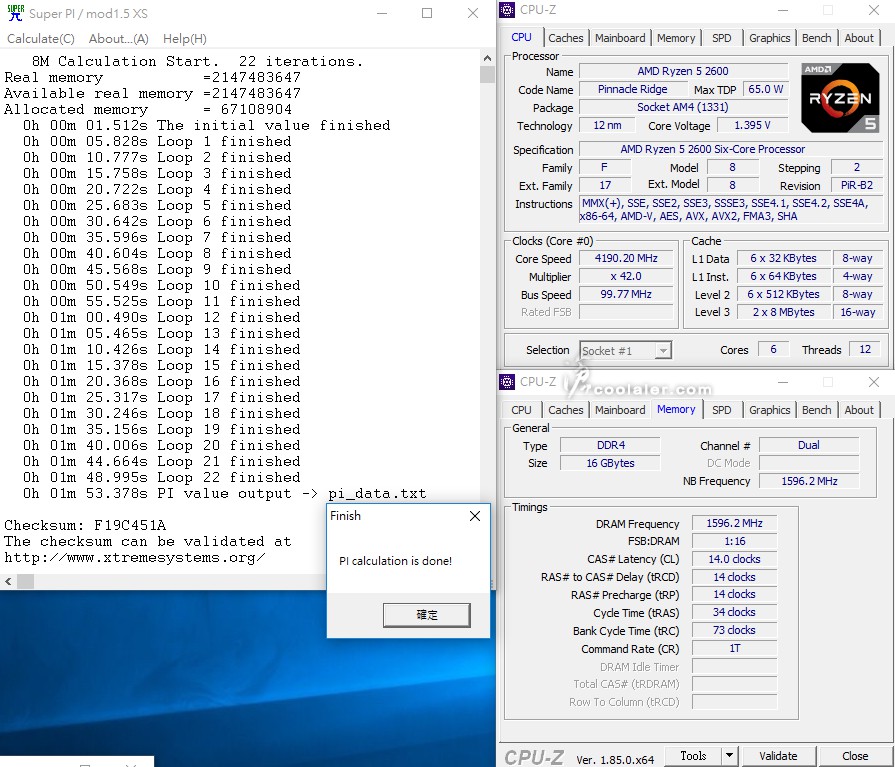

    SuperPI 8M:1m53.378s(2m01.055s)+6.3%
    [​IMG]

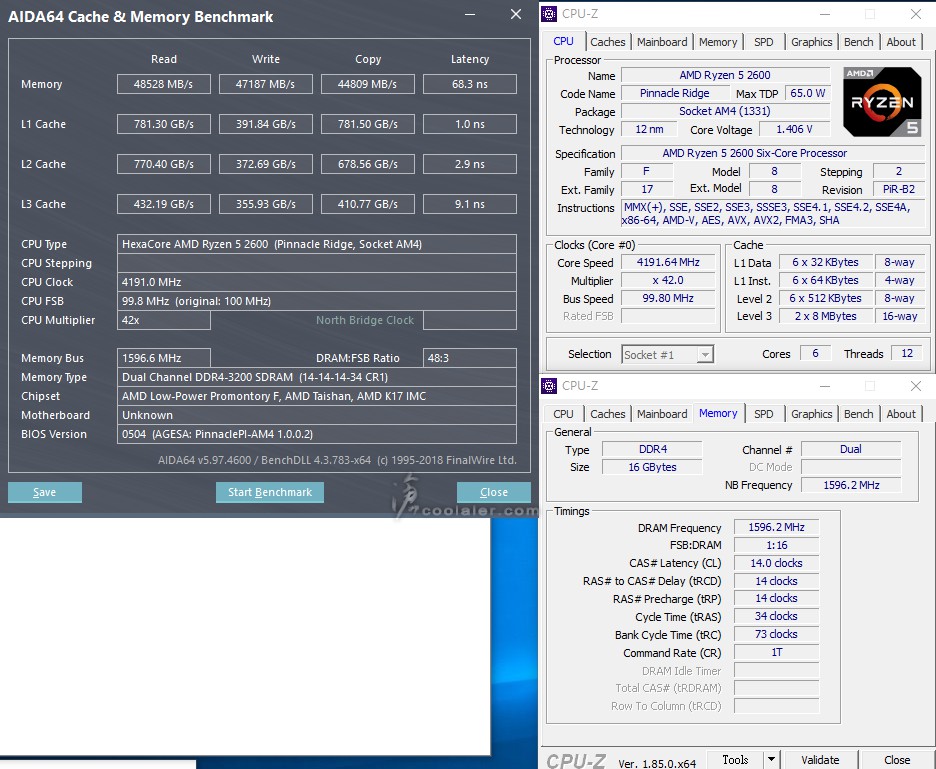

    Memory Benchmark
    Read:48528(48926 MB/s)
    Write:47187(47685 MB/s)
    Copy:44809(44530 MB/s)
    [​IMG]

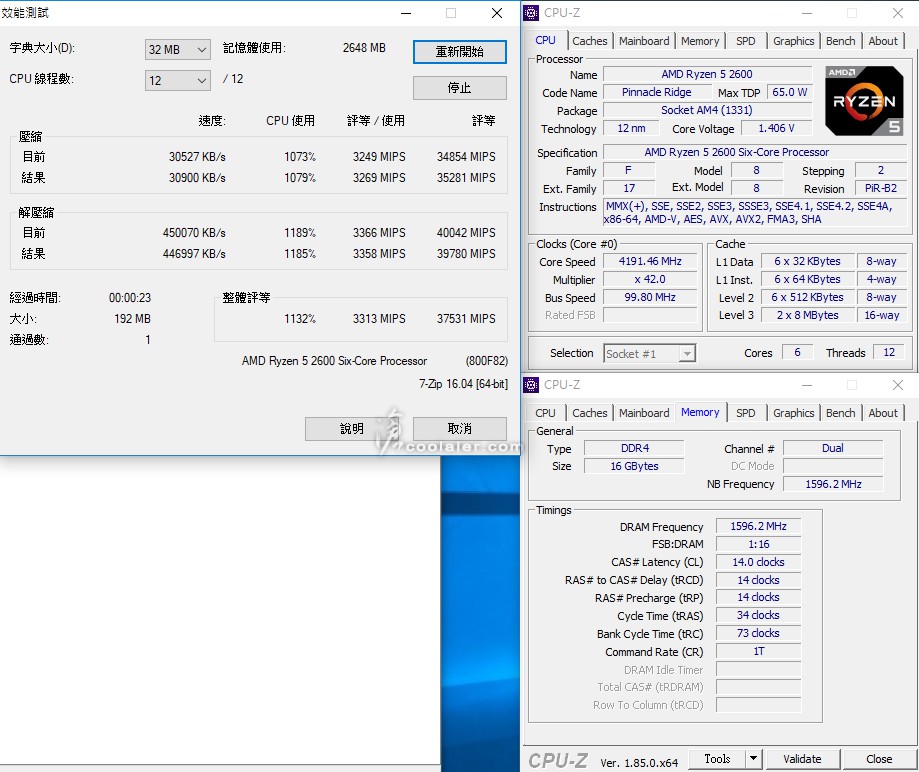

    7-zip:3313 / 37531 MIPS(3087 / 34546 MIPS)+7.3% / +8.6%
    [​IMG]

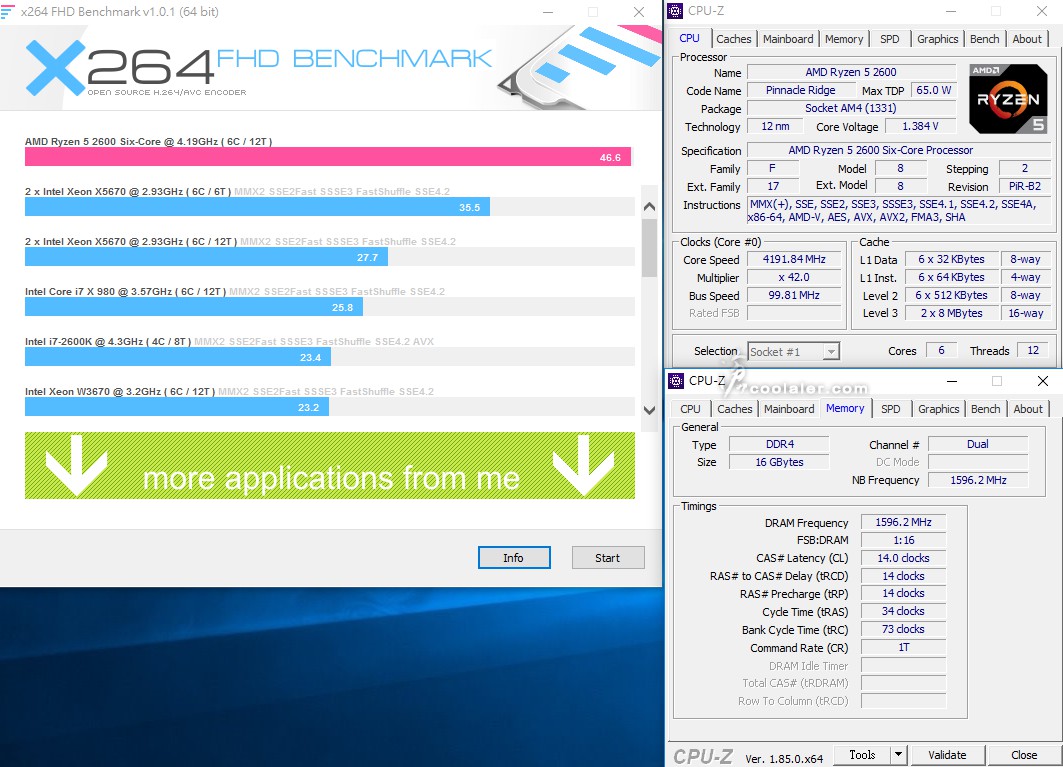

    x264 FHD Benchmark:46.6(40.9)+13.9%
    [​IMG]

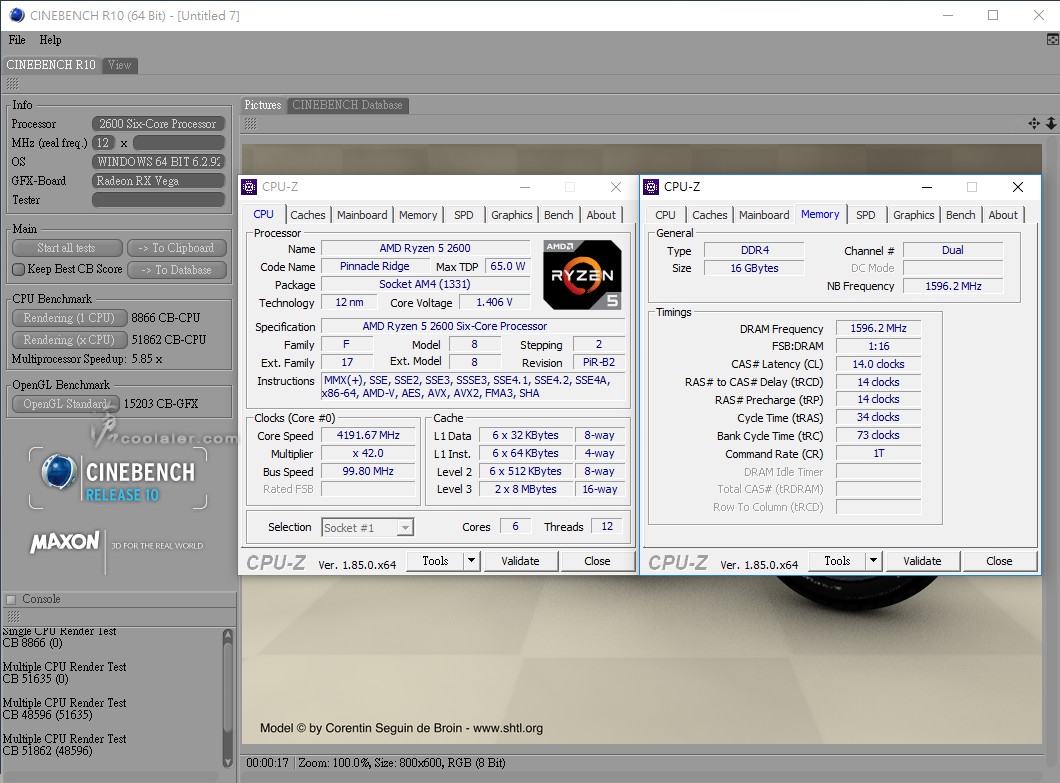

    CINEBENCH R10
    1 CPU:8866(8176)+8.4%
    x CPU:51862(45831)+13.2%
    OpenGL:15203(14363)
    [​IMG]

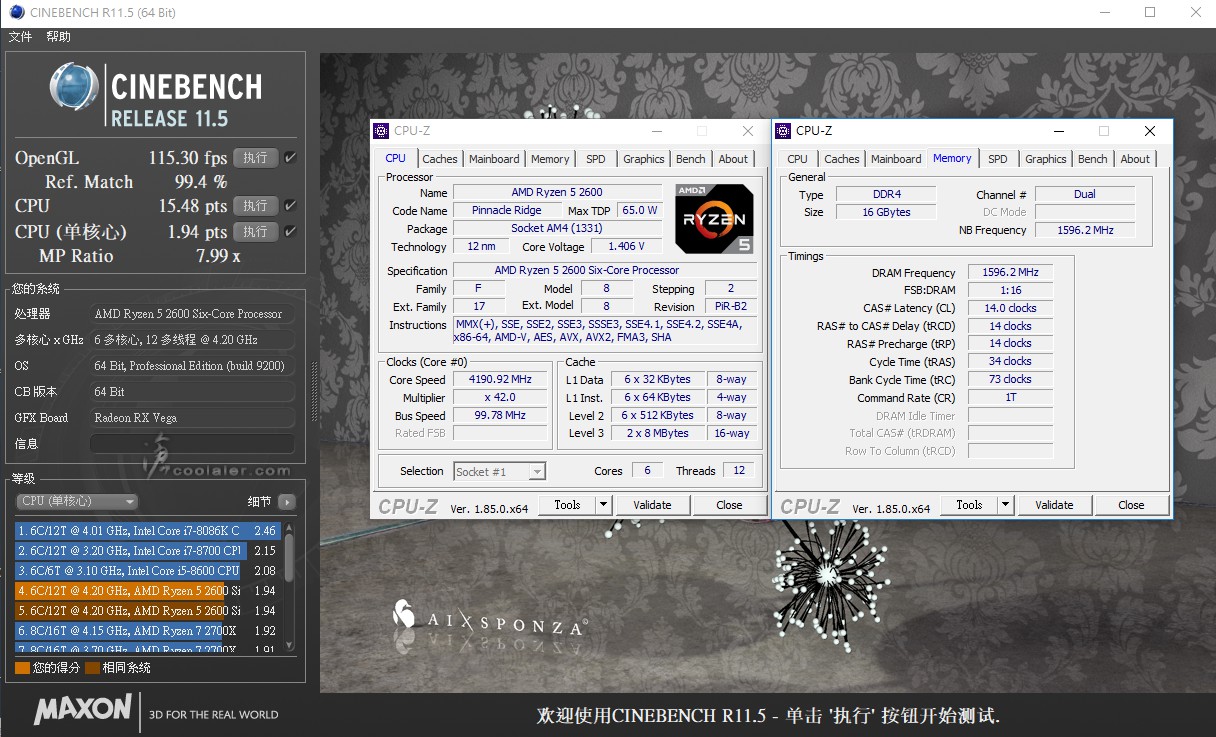

    CINEBENCH R11.5
    OpenGL:115.30 fps(107.59 fps)
    CPU:15.48 pts(13.83 pts)+11.9%
    CPU 單核心:1.94 pts(1.79 pts)+8.4%
    [​IMG]

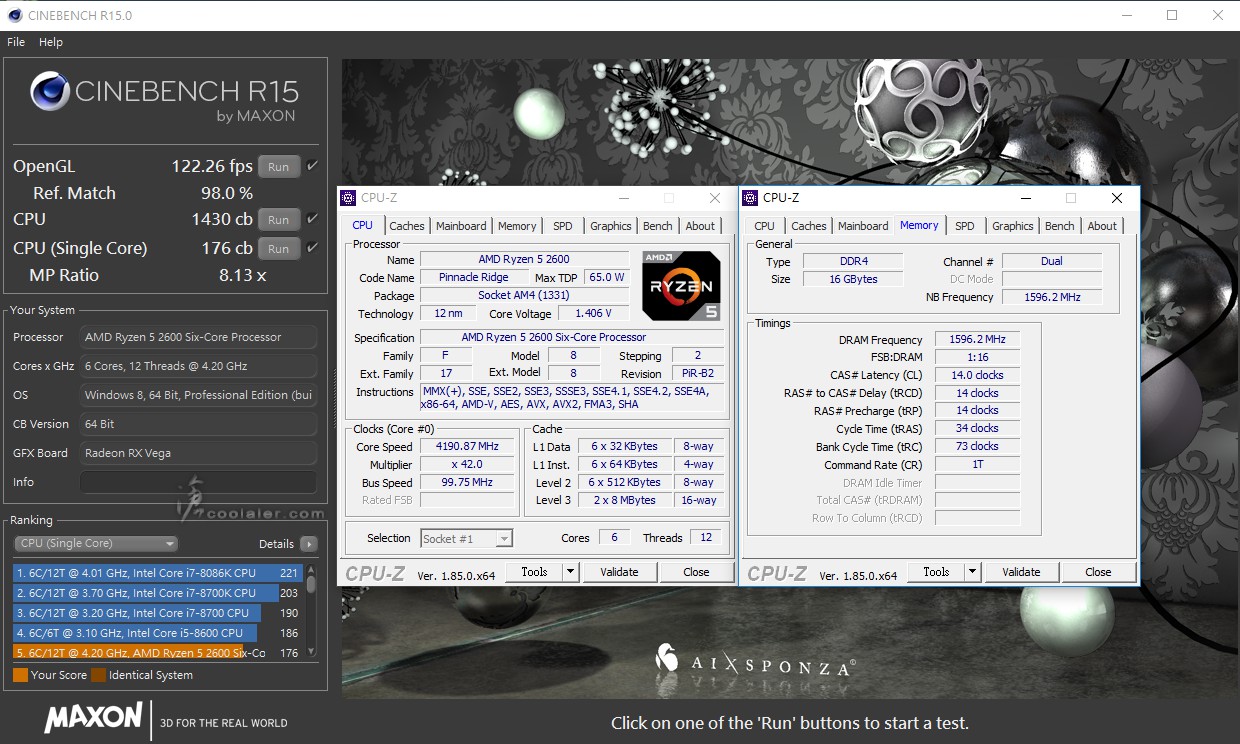

    CINEBENCH R15
    OpenGL:122.26 fps(116.46 fps)
    CPU:1430 cb(1280 cb)+11.7%
    CPU 單核心:176 cb(163 cb)+8%
    [​IMG]

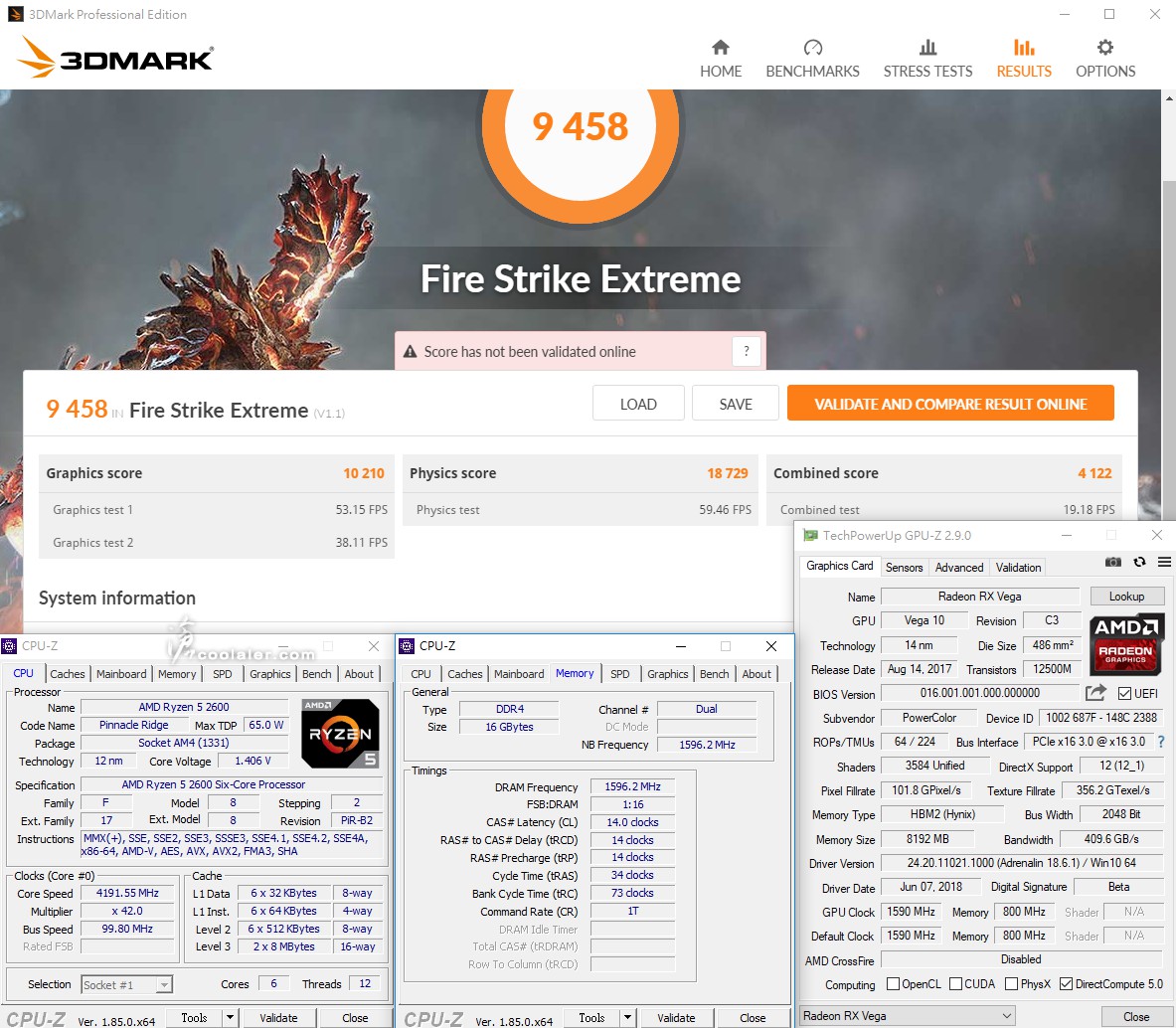

    3DMark Fire Strike Extreme:9458(9361)
    Graphics:10210(10190)
    Physics:18729(16837)+11.2%
    [​IMG]

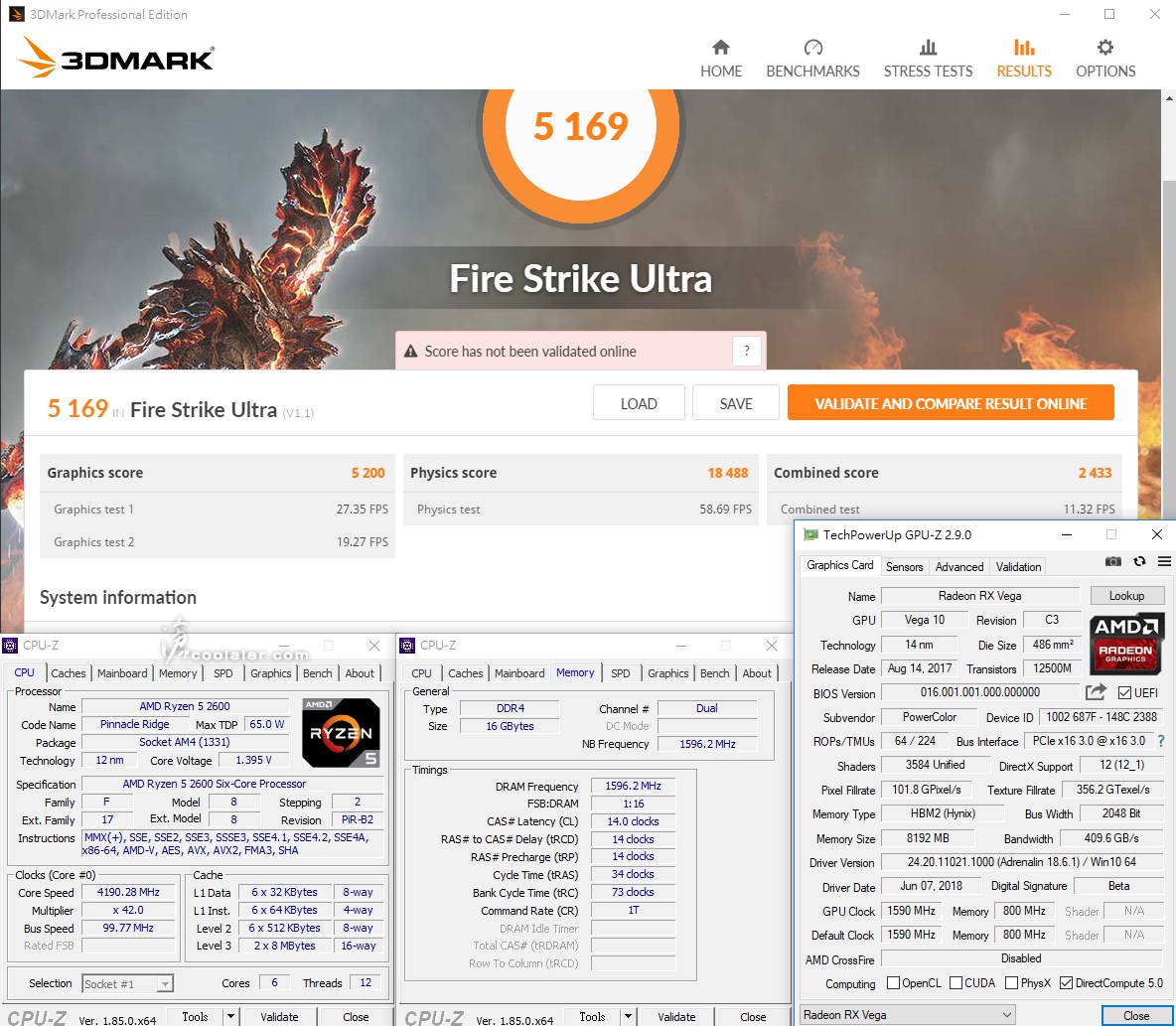

    3DMark Fire Strike Ultra:5169(5139)
    Graphics:5200(5195)
    Physics:18488(16606)+11.3%
    [​IMG]


    3DMark Time Spy:6788(6706)
    Graphics:6788(6806)
    CPU:6793(6195)+9.7%
    [​IMG]

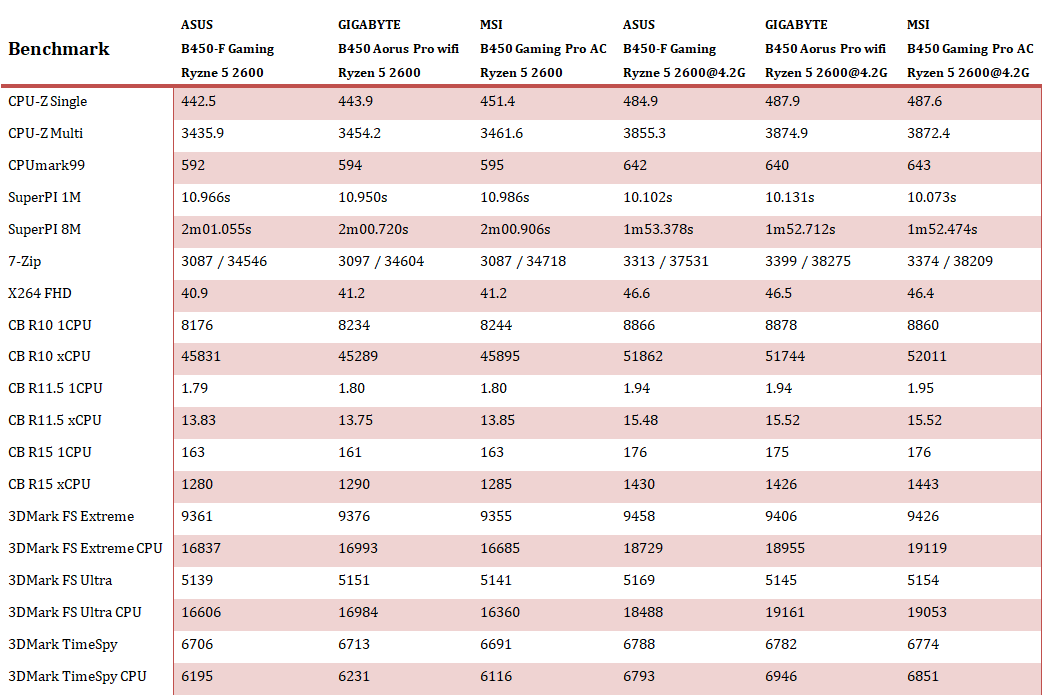

    放上三張B450的效能比較,說實在大概只在誤差值內。
    [​IMG]


    小結
    同樣的ASUS 這張 ROG STRIX B450-F Gaming + Ryzen 5 2600 的效能與之前兩張所測的成績差異不大,可能大部分項目預設值有低一點,不過真的是很微小,超頻的部分可以看到,效能也有預期的提升,與其他兩張 B450 相比是差不多的,不過 CPU 電壓加的比較高一點點,原本這顆 Ryzen 5 2600 超頻4.2GHz大約是1.38V,但在這張板子上得到1.4V左右。
