顯示卡 龐大巨獸!ASUS HD 7970 DirectCU II 曝光

soothepain

full loading
已加入
9/17/03
訊息
17,759
互動分數
1,773
點數
113
網站
www.coolaler.com
ASUS的DirectCu II系列想當然耳一定會延續到目前頂級的HD 7970上,只是推出的時間問題。最近國外媒體TechPowerUp曝光了幾張華碩的HD 7970 DirectCU II官方照片,看來離正式上市應該不遠了。

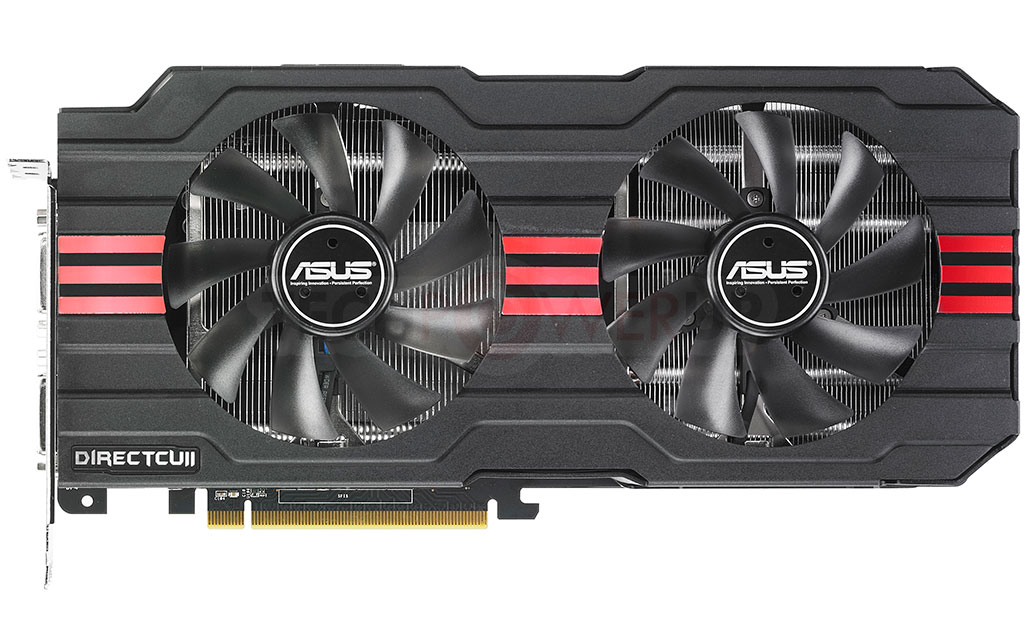

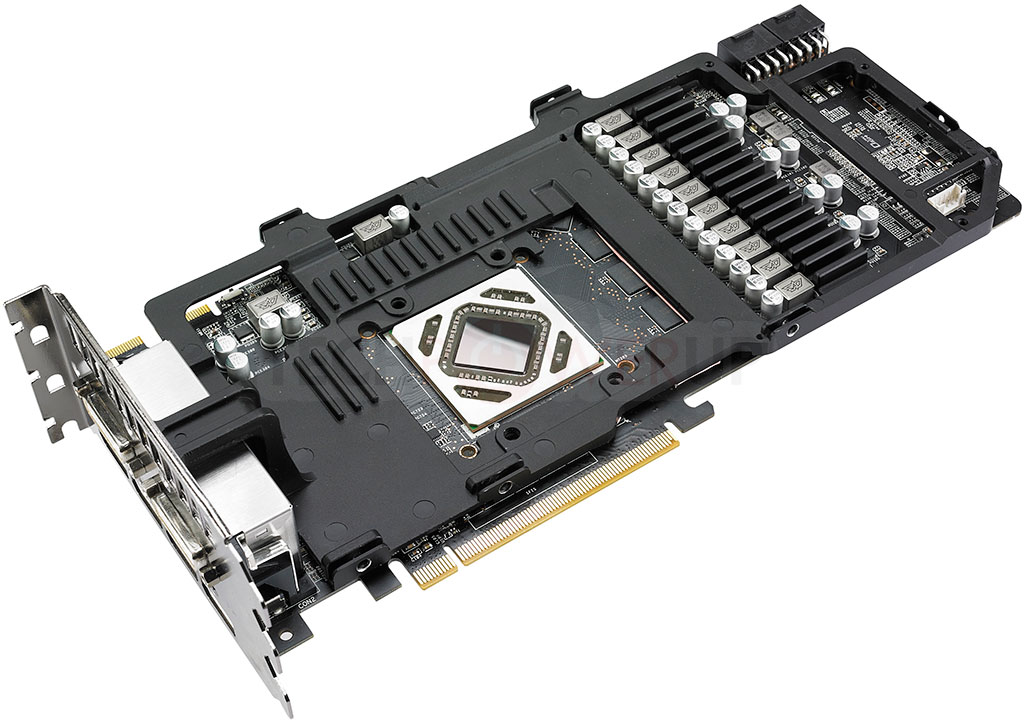

ASUS HD 7970 DirectCU II 延續著該系列龐大的散熱器,外觀與前作並沒有太大的不一樣,不過重點應該是重新Layout的PCB板。HD 7970 DirectCU II 採用10+1+1相的數位供電設計,需要外接兩個8PIN的電源,提供多種電壓調整功能,支援較高的超頻幅度。

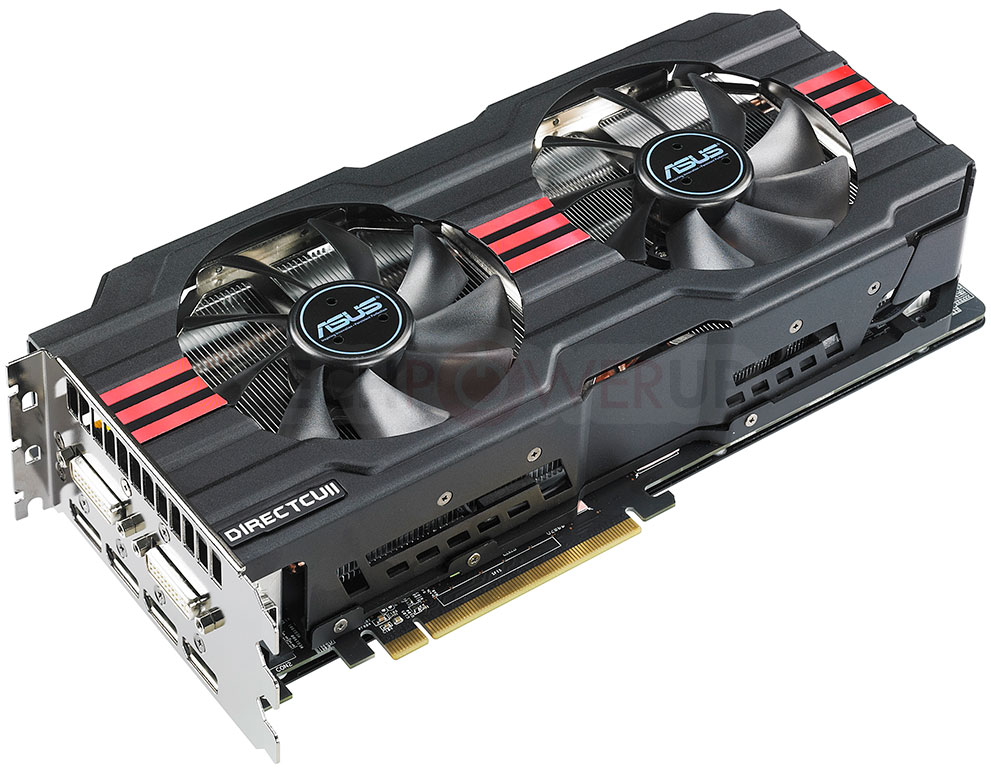

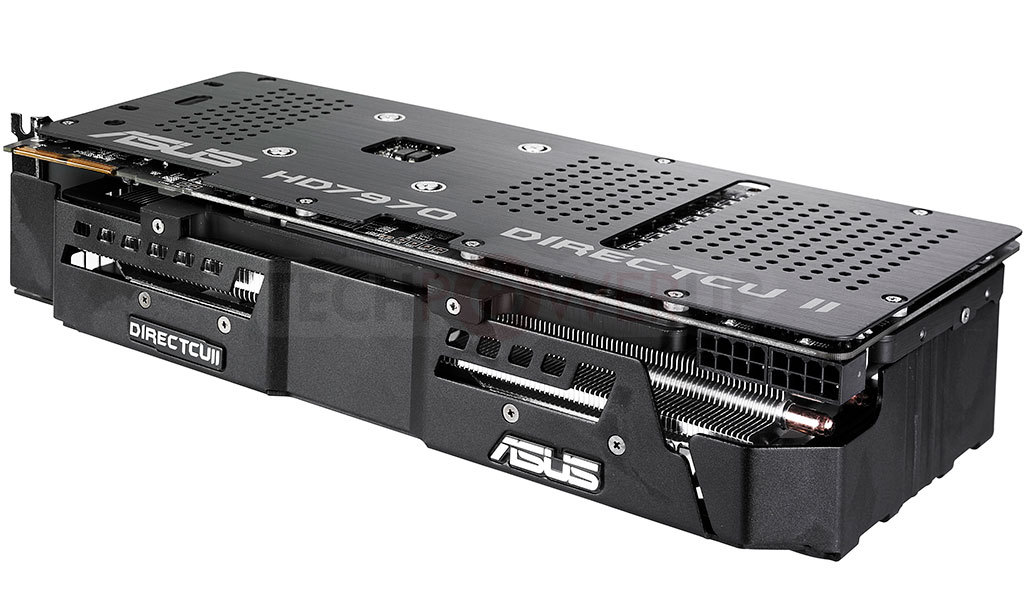

HD 7970 DirectCU II 龐大的體積一樣要吃掉三個Slot

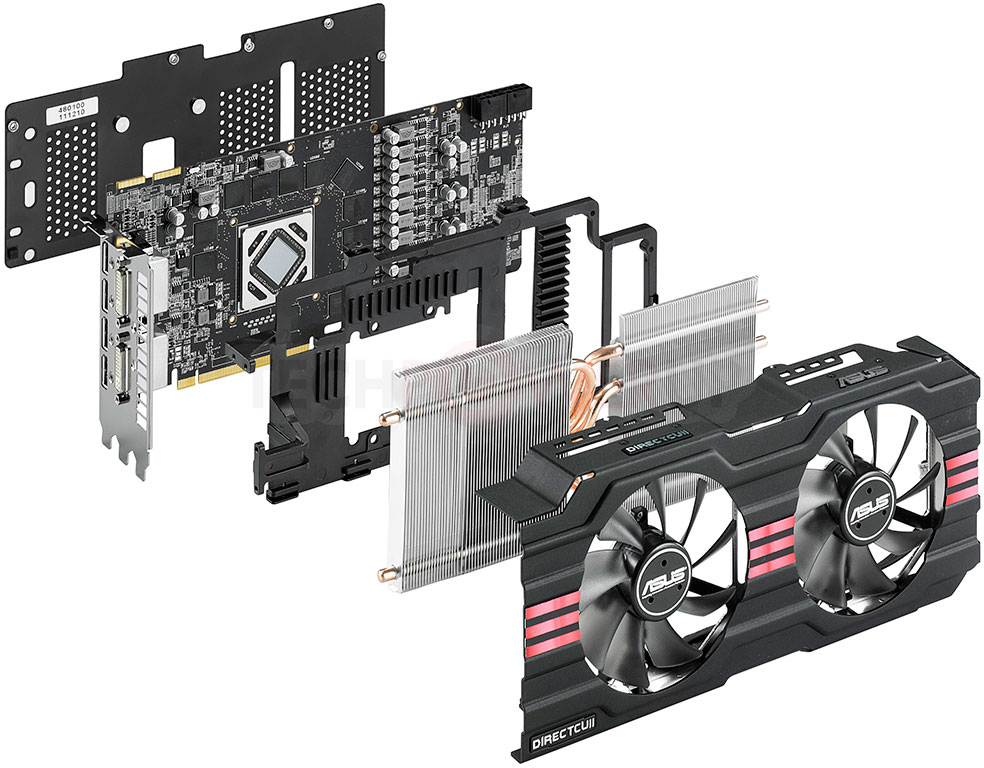

散熱器的設計與以往幾乎沒有任何差異,大型的鋁鰭片加上6根的熱導管,鰭片的厚度本身不算厚,但卻得吃上三個Slot,原因應該是在IO的部份塞了六個輸出,所以得預留一個Slot來進行散熱。

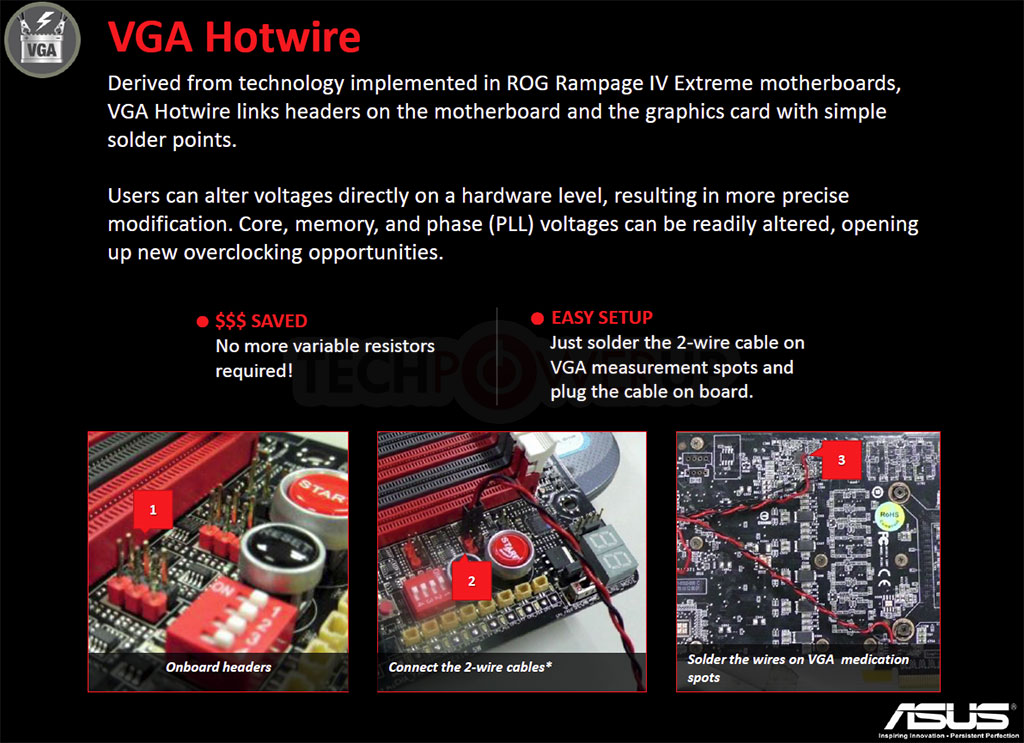

比較不一樣的是這張卡採用了VGA Hotwire,可以直接將電壓的測量點連接到自家的Rampage IV Extreme主機板進行監控。


連接方式如下。

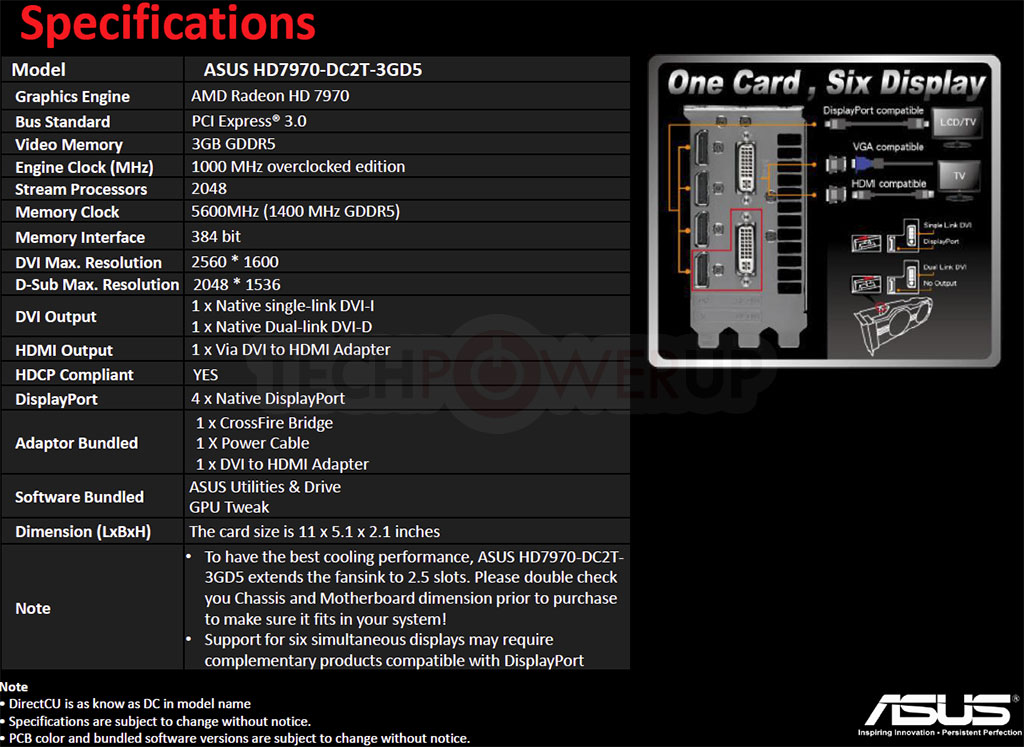

規格的部份,ASUS HD 7970 DirectCU II 出廠預設時脈為1000/1400MHz,比起公版預設值925/1375MHz略高一些,不過以公版隨便都可以上到1125/1575MHz來看,這樣的設定似乎是有點過低,應該是為了保留多一點給玩家自己手動超上的快感。輸出的部份,有四個DisplayPort 1.2以及兩個DVI。


來源:http://www.techpowerup.com/159003/ASUS-Radeon-HD-7970-DirectCu-II-Graphics-Card-Pictured.html


附件

  • asus_hd7970_directcu_ii_s.jpg
    11.8 KB · 人氣: 253

Peter_Jian

榮譽會員
已加入
1/24/04
訊息
2,787
互動分數
72
點數
48
位置
桃園Costco
各家都在tune7970的mod版...期待中


GeForce

高級會員
已加入
9/23/03
訊息
608
互動分數
5
點數
18
年齡
40
網站
www.ntut.edu.tw
跟6970 DC II 比較一下,
散熱片尺寸有比較寬(顯示卡高度),
記憶體有散熱片,跟供電部份共用,也多了背板。

整體感覺起來有比上一代的進步,
不過相對的也反映在價格上!


ccbxeon

榮譽會員
已加入
10/27/10
訊息
7,164
互動分數
8
點數
0
磚塊版出現了;rr;


54735

進階會員
已加入
1/26/10
訊息
386
互動分數
0
點數
16
以前卡都在比長的
現在是比長又比胖了是嘛= ="


cipher3010

一般般會員
已加入
8/4/07
訊息
88
互動分數
0
點數
0
搞不懂,GPU因為製程可以越做越小,結果電路板尺寸卻越來越大。
接螢幕的插座,應該把部分的移到用附加的方式,這樣使用者可以自己調配位置,而不是硬要塞在連續三個槽。
三個槽,目前的主機板還塞得下交火嗎?


Happypc

********.com低階會員
已加入
6/22/08
訊息
17,748
互動分數
0
點數
0
網站
www.coolaler.com

mood1003

初級會員
已加入
4/6/07
訊息
11
互動分數
0
點數
0
年齡
38
這..........看起來真的是磐大巨獸 真夭壽


qxxrbull

進階會員
已加入
8/28/11
訊息
238
互動分數
12
點數
18
年齡
32
交火大概ATX規格的最多只能塞兩張吧?也夠強了
