AMD Radeon HD 6970電壓MOD超頻方案

soothepain

full loading
已加入
9/17/03
訊息
17,020
互動分數
1,677
點數
113
網站
www.coolaler.com
Radeon HD 6970顯卡雖然擁有880MHz的核心頻率和高達1375MHz的顯存頻率,但對於喜愛榨幹硬體剩餘價值的超頻發燒友來說這是遠遠不夠的。

要大幅度超頻,自然就少不了增加電壓了,不過目前尚沒有一款可完美調教HD 6970電壓的超頻軟體誕生。玩家想更改電壓就要自己DIY一番了。今天在VR-Zone上有高手放出了Radeon HD 6970的供電MOD方法,各位DIY玩家可以借鑒一下。

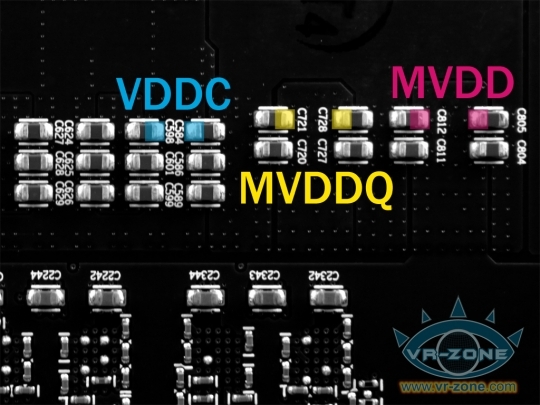

電壓測量點:

要更改電壓首先就必須找出各電壓的測量點,以便準確監控電壓的變化。如上圖所示:藍、黃、紅標注的地方分別是VDDC、MVDDQ以及MVDD的電壓測量位置。

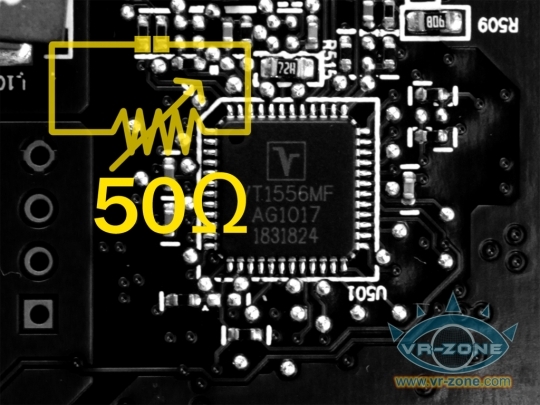

VDDC電壓MOD:

VDDC電壓直接影響著GPU核心頻率的高低,更高的VDDC電壓是核心頻率提升的保證,但同樣也會帶來更大的功耗和發熱量。

要更改HD 6970的核心電壓,可在上圖所示位置增加50歐姆的滑動電阻,開機前阻值務必調至最大。

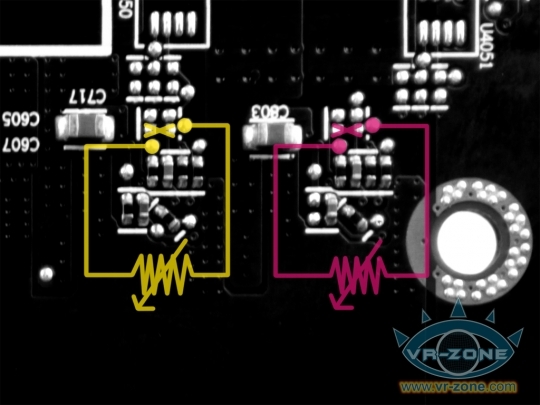

MVDD、MVDDC電壓MOD:

MVDD和MVDDC由單獨的電源調節器控制,MOD前需要移除0402電阻器(上圖打叉處),然後在圖示相應位置接入100K-63K歐姆的滑動電阻,開機前務必要把阻值調至最大。

做好了上面的準備工作,那麼玩家們可以進入自己的DIY超頻之旅了(希望不是最後一次的超頻之旅XD)。最後需要叮囑一句:MOD存在燒毀顯卡的危險,一切不良後果本站概不負責。

來源:VR-ZONE
編譯:超能網


johnnyliu3377

榮譽會員
已加入
2/5/04
訊息
11,633
互動分數
0
點數
0
(希望不是最後一次的超頻之旅XD)

這句話偶笑了....XXD!

感謝 阿東哥分享!


timma

進階會員
已加入
6/1/04
訊息
427
互動分數
0
點數
16
年齡
37
改天來惡搞一下手上的6970公版卡好了;tongue;


zilong

榮譽會員
已加入
10/18/06
訊息
1,808
互動分數
2
點數
38
這次 MOD 的資料出來的還真快耶!! 個人到是挺喜歡 MOD 的 , 當然能軟改是更好....
