MSI Z170A MPOWER GAMING TITANIUM 開箱

MSI 最近推出了新的 Z170 晶片主機板,型號 Z170A MPOWER GAMING TITANIUM,
這片板子與先前推出的 Z170A XPOWER 型號很像,不過取向不同,
Z170A XPOWER 是屬於偏向超頻玩家,而 MPOWER 則是遊戲玩家,
在用料以及配置上有所不同,Z170A MPOWER 移除了板子上面的一些超頻硬體設置,
但外觀上比較豐富一些,在IO上方以及音效區域多出了遮罩設計,且 PCB 背面也有鈦金強化背板。

Z170A MPOWER GAMING TITANIUM 屬於鈦金板系列,外包裝是銀色,與 XPOWER 相同。



可升等五年保固。


包裝背面有詳細特點介紹,支援U.2、M.2、插槽鋼鐵裝甲強化、
低延遲Gaming網路、鈦金背板、Audio Boost 3 音頻技術…等。


配件上 MPOWER 與先前開箱過的 XPOWER 一樣豐富,有說明書、快速手冊、
光碟軟體、門把吊飾、線材註記貼紙、檔板、6條SATA、燈條接線、顯卡橋接器等。


Z170A MPOWER GAMING TITANIUM 採用標準的 ATX 尺寸,與 XPOWER 的風格一致,
都是採用銀為主色,部分黑色綴飾,可以看得出來在用料上是輸 XPOWER 一些。



不過背部IO埠以及音效區域上方是有護板披覆,整體質感有比較好。


因為不是主打高階超頻,在供電的部分減少一些,採11相供電。



CPU電源是標準的單1個8pin,沒有像 XPOWER 有輔助供電。


4個DDR4記憶體插槽,插槽側邊有鋼鐵護甲強化。
另外在主機板右下側有DeBug燈。


晶片組上方有散熱片輔助散熱,上方有 Gaming 的龍紋圖案。

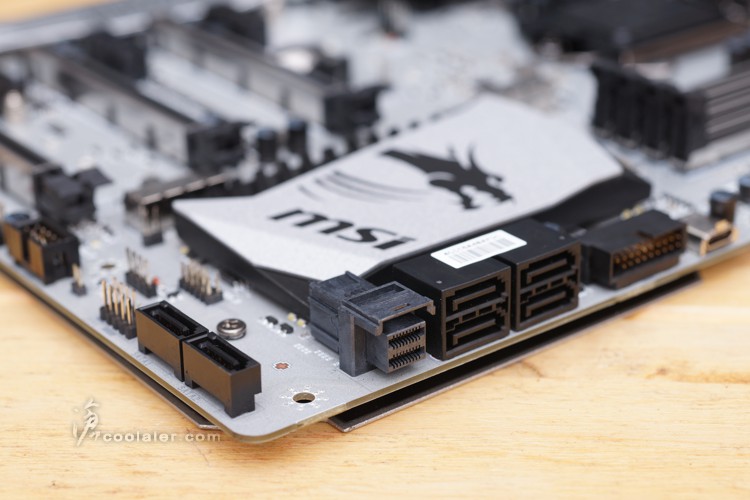

有6個SATA、1個U.2介面,另外在USB3.0旁邊還有1個前置的USB3.1。



3個PCI-E x1、3個PCI-E x16,x16插槽有鋼鐵護甲強化。


2個M.2插槽。

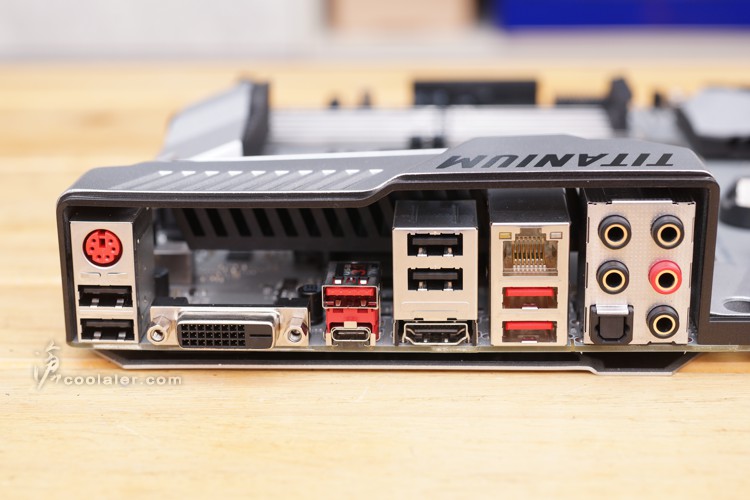

背部IO埠,PS/2鍵盤滑鼠接口、4個USB2.0、DVI、1個USB3.1 Type-A、
1個USB3.1 Type-C、HDMI、RJ45網路接口、5個音源輸出入、S/PDIF接口。


背部是重點之一,有鈦金的強化背板,可以強化主機板對於安裝過重周邊的支撐力,
如CPU散熱器或顯卡。因為這個背板的關係,使得主機板整體重量多出了不少。


這背板是有相當的厚度與重量。


IO與音效區域上方的護蓋是塑膠的材質,不過表面處理得還不錯。


音效為ALC1150晶片,搭配日系 Chemi-Con音效電容,支援 Audio Boost 技術。


BIOS簡介
BIOS 的部分與先前 XPOWER 是大同小異,支援 Game Boost 單鍵超頻以及 XMP 快速調整,
不過 Game Boost 比較陽春,沒有多段可調。


在簡易模式下可以比較直覺化的調整周邊設定。


如風扇轉速與溫度曲線。


也支援進階設定。

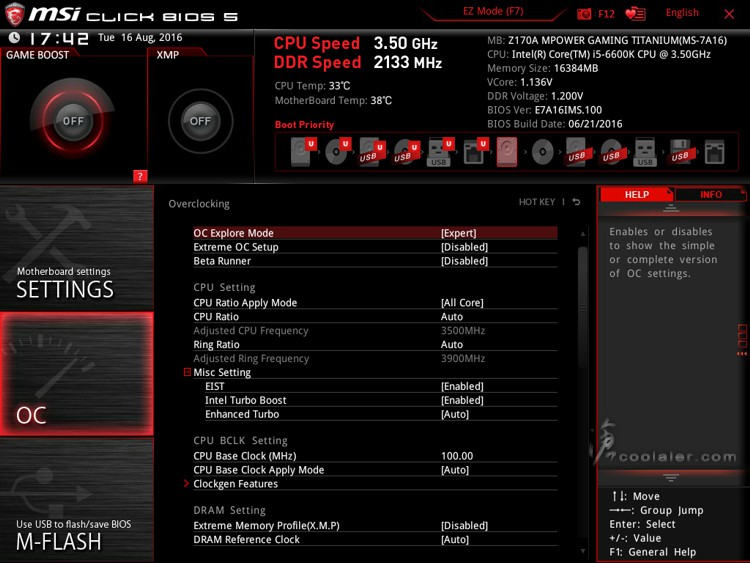

超頻雖然不是 MPOWER 強調的重點,但使用 Z170 晶片自然不會缺少超頻的項目。


超頻選項一樣是很完整,可以調整倍頻、外頻、記憶體、電壓細項等。


支援 Board Explorer。


測試平台
CPU: Intel Core i5-6600K ES
CPU Cooler: Cooler Master Nepton 240M
RAM: GSKILL DDR4 3200 8GBx2
MB: MSI Z170A Mpower Gaming Titanium
VGA: AMD RX 480 8GB
HDD: OCZ TRION 150 480GB + Seagate 2TB
PSU: FSP 皇鈦極 AURUM PT 1000W 全模組化
OS: Windows 10 64bit

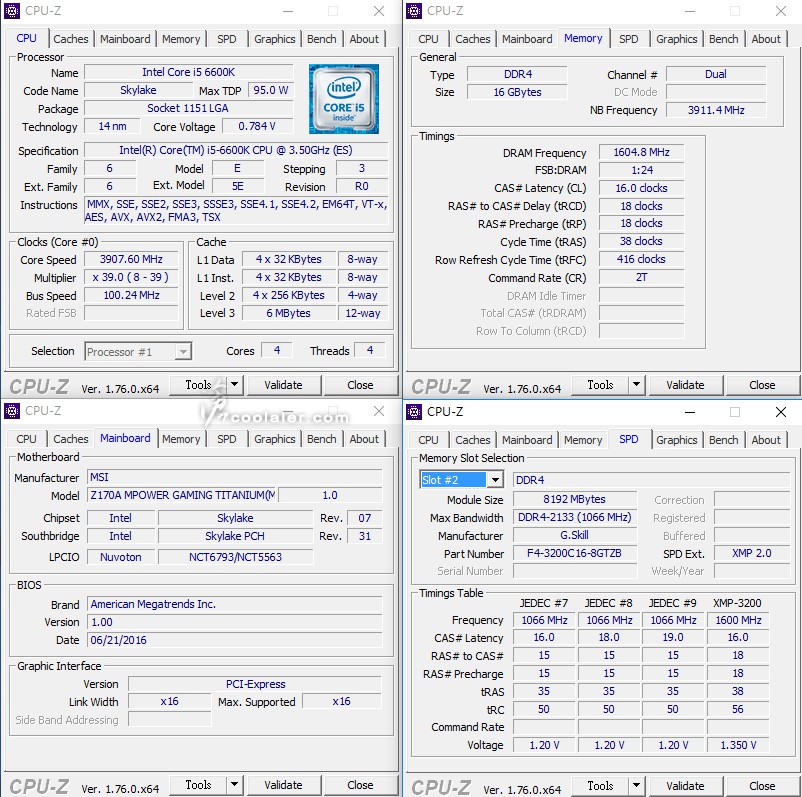

CPU-Z,手上只剩這顆 Core i5-6600K,且體質沒有很好XD。


先來看看預設值的成績。

CPU-Z Bench
Single:1986
Multi:7739


SuperPI 1M:9.485s
CPUmark 99:703


SuperPI 8M:1m42.689s


Memory Benchmark
Read:42909 MB/s
Write:48614 MB/s
Copy:42221 MB/s


x264 FHD:23.5


CINEBENCH R10
1 CPU:8379
x CPU:29094
OpenGL:17061


CINEBENCH R11.5
OpenGL:126.04 fps
CPU:7.49 pts


CINEBENCH R15
OpenGL:157.29 fps
CPU:650 cb


3DMark Time Spy:3914
Graphics Score:3903
CPU Test:3978


3DMark Fire Strike Extreme:5038
Graphics Score:5469
Physics Score:8461
Combined Score:2294


超頻測試
手上這顆 Core i5-6600K 的體質並不是太好,
先前入手幾顆體質不錯的 6600K 大多能上到4.7GHz沒問題,
但這顆4.5GHz以上就已經需要比較高的電壓了,
取捨功耗,超到 4.4GHz @ 1.32V 算是最佳設定。

括弧後面為預設的成績分數。

CPU-Z Bench
Single:2243(1986)+12.9%
Multi:8732(7739)+12.8%


SuperPI 1M:8.392s(9.485s)+11.5%
CPUmark 99:793(703)+12.8%


SuperPI 8M:1m32.119s(1m42.689s)+10.3%


Memory Benchmark
Read:42831 MB/s(42909 MB/s)
Write:48747 MB/s(48614 MB/s)
Copy:42563 MB/s(42221 MB/s)


x264 FHD:26.4(23.5)+12.3%


CINEBENCH R10
1 CPU:9465(8379)+13%
x CPU:32563(29094)+11.9%
OpenGL:18611(17061)+9.1%


CINEBENCH R11.5
OpenGL:135.66 fps(126.04 fps)+7.6%
CPU:8.39 pts(7.49 pts)+12.1%


CINEBENCH R15
OpenGL:167.98 fps(157.29 fps)+6.8%
CPU:729 cb(650 cb)+12.2%


3DMark Time Spy:4019(3914)+2.7%
Graphics Score:3939(3903)+0.8%
CPU Test:4547(3978)+14.3%


3DMark Fire Strike Extreme:5109(5038)+1.4%
Graphics Score:5547(5469)+1.4%
Physics Score:8706(8461)+2.9%
Combined Score:2311(2294)+0.7%


小結
MSI Z170A MPOWER GAMING TITANIUM 與 X POWER 相比,
整體來看在用料上比較差一點,供電相數減少、拿掉主板快速鍵、超頻控制板,
但外觀上是 MPOWER 比較討喜,有IO護板以及強化背板,
兩者在市場定位上區隔清楚,MPOWER 主要是給遊戲玩家使用,
並不是for高階的超頻玩家,尤其是慣裸機平台,沒有快速鍵就是一整個不便,
但對於遊戲或多數使用者而言,裝在機殼內,主機板上的按鍵幾乎用不到,也只是浪費而已,
建置成本轉移強化別的部分或是直接反饋在售價上是比較實際一點,
所以相對於 XPOWER,Z170A MPOWER 售價是比較便宜的,
兩者目前有大約2500元台幣的價差。
