ASUS ROG MAXIMUS XII FORMULA介紹

前言:
專為 Intel第 10代 Comet Lake處理器而生的 Z490主機板終於可以在 4/30曝光了,Comet Lake雖然仍維持 14nm製程,但除了核心數最高來到 10C/20T之外,單核心頻率也來到史上最高之 5.3 GHz (Thermal Velocity Boost) ,如果您正在尋找新的內容創作或遊戲機,Z490加第 10代 Comet Lake處理器將會為您帶來全新創作與內容遊戲體驗

ROG MAXIMUS XII Series介紹
新的 ROG MAXIMUS XII Series除了有大面積散熱裝置覆蓋之外,還有全黑化處理之不鏽鋼、玻璃飾件,ROG MAXIMUS XII FORMULA (ROG M12F)供電仍保留了水冷模組,最頂級的 ROG MAXIMUS XII EXTREME (ROG M12E) 仍為 E-ATX規格有大量的超频專屬功能,而專為超頻家所設計的 ROG MAXIMUS XII APEX (ROG M12A) 邊緣設計仍採不規則切割處理,除此之外 ROG MAXIMUS XII Series這一次還新增了 ROG MAXIMUS XII EXTREME GLACIAL冰河款 (ROG M12EG)


MAXIMUS XII Series Spec Overview


ASUS MOBO產品區別

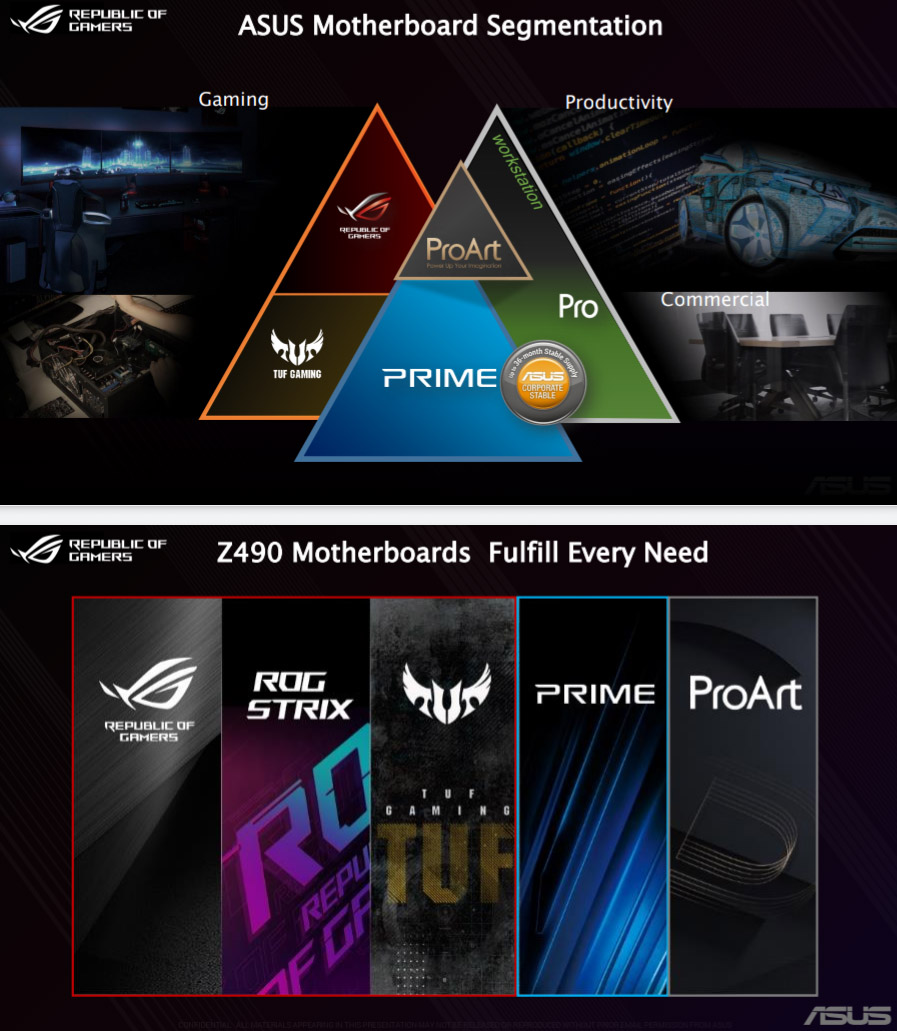

華碩主板主要分為 ROG系列、ROG STRIX系列、TUF GAMING系列、PRIME系列、PRO系列與新增的 ProArt系列 (內容創作)


ASUS Z490第一波上市清單
ROG MAXIMUS XII APEX
ROG MAXIMUS XII EXTREME
ROG MAXIMUS XII FORMULA
ROG MAXIMUS XII HERO WiFi
ROG STRIX Z490-A GAMING
ROG STRIX Z490-E GAMING
ROG STRIX Z490-F GAMING
ROG STRIX Z490-H GAMING
ROG STRIX Z490-I GAMING
TUF GAMING Z490-PLUS WiFi
TUF GAMING Z490-PLUS
PRIME Z490-A
PRIME Z490-P
PRIME Z490M-PLUS

Intel Comet Lake概述

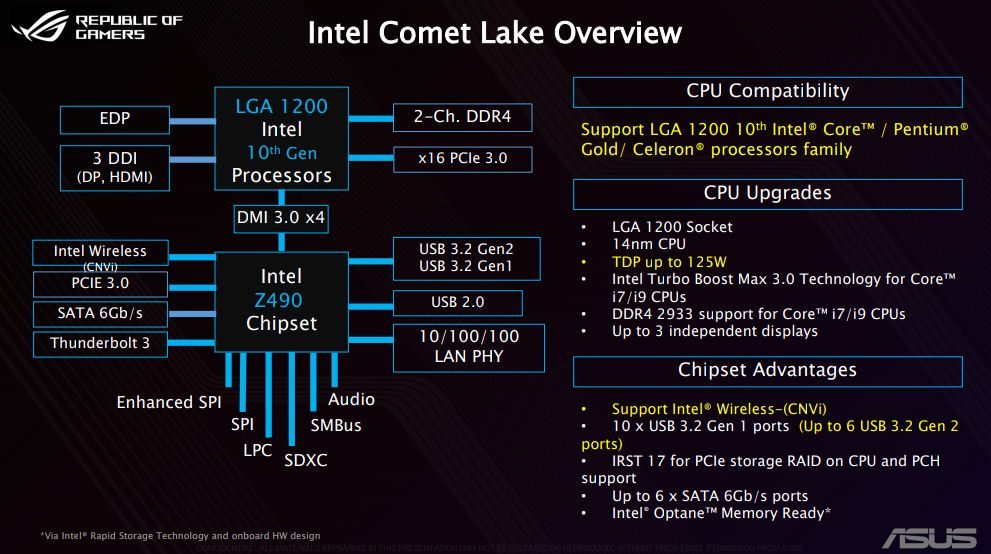

Z490 Chipset
支援 LGA 1200第 10代 Intel Core/Pentium/Gold/Celeron Family
CPU Upgrades
LGA 1200 Socket
14nm CPU
125W TDP
Intel Turbo Boost Max 3.0 Technology for Core
i7/i9 CPUs
DDR4 2933支援 Core i7/i9 CPU
支援最多 3個獨立顯示器
晶片組優勢
支援 Intel Wireless-(CNVi)
10x USB 3.2第 1代 Port (最多 6x USB 3.2代 2
port)
IRST 17 for PCIe storage RAID on CPU and PCH
support
Up to 6x SATA 6Cb/s ports
Intel Optane Memory Ready

7805_c54337ac0e099330ba3e0bf098da26b3 (1).jpg

Comet Lake的進步


全新第10代 Intel Core S-Series桌上型處理器Comet Lake-S規格一覽


Pentium & Celeron Series


T Series

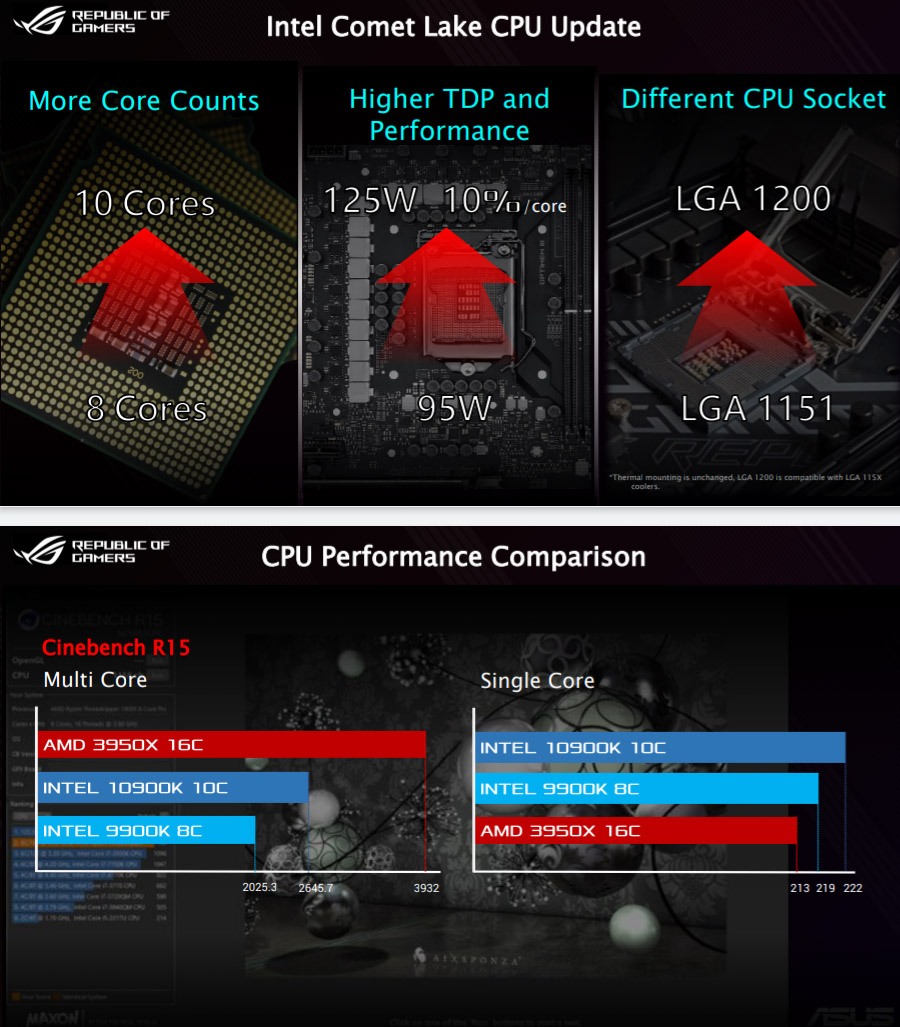

全新第 10代 Intel Core i9-10900K Series處理器是史上第一個達到 5.3GHz (Intel Thermal Velocity) 的 10核心 20執行緒桌上型處理器,也是當下全球最快遊戲處理器


包括 Intel Thermal Velocity Boost (Intel TVB) 的功能,該功能可在單核心和多核之上自動計時並自動增加頻率
Intel Turbo Boost頻率必須基於在處理器溫度不超過容許的範圍內運行
其頻率增益和持續時間取決於處理器的工作負載能力和處理器冷卻解決的能力

最佳的超頻體驗
在第 10代 Intel Core S-Series處理器當中,以 10900K & 10900KF超頻的極限最高,雖然 10900K & 10900KF仍沿用 14nm製程,且核心數已高達 10核心 20執行緒,但完全無礙 Intel就是能超的特性,10900K & 10900KF在全核心全負載超頻的體質完全不輸上一代只有 8核心 16執行緒的 Core i9-9900KS全球最強的遊戲處理器,待 5/20效能解禁時大家拭目以待


第 10代 Intel Core Series處理器的強化超頻
新的超頻樞紐
• Per-core HT Disable/Enable
• PEG/DMI OC
• Enhanced Voltage/Frequency curve controls
• Refreshed Inter Extreme Tuning Utility
• Graphical enhancements
• New feature support
• Updated Intel Performance Maximizer


薄模焊料熱界面材料能進一步改善熱性能
Thin Die Stim Improves Thetmal Permance


TURBO BOOST MAX TECHNOLOGY 3.0
TURBO BOOST MAX TECHNOLOGY 3.0在沒有加電壓的情況下,能挑出性能最佳的兩個核心去執行任務以提供更高的性能


ASUS ROG MAXIMUS XII FORMULA彩盒


ASUS ROG MAXIMUS XII FORMULA介紹
ASUS ROG MAXIMUS XII FORMULA是 ROG系列中唯一在 VRM區採用 CrossChill EK III空水冷散熱模組,以有效解決 VRM的散熱問題並滿足水冷改裝玩需求的主機板
ROG MAXIMUS XII FORMULA同時擁有 2.5Gbe與 10Gbe網卡,作為 Z490最佳超頻版本旗艦版本,ROG MAXIMUS XII FORMULA憑著一貫的 Mosfet水冷散熱以及方程式賽車風格,擁有最佳的處理器核心的電源和溫度管理,M12F的供電由 16個 TDA21490功率級 (每個 90A)組成的 8相並 VRM,並由指定的 SA和 IO監管處理適用於該平台的任何 CPU
在 ROG MAXIMUS XII FORMULA上,善用 AI手動超頻功能及電壓監控可將超頻發揮至極致,因為 ROG MAXIMUS XII FORMULA之數據監控乃採用差分感應,而不是從表上獲取讀數,電路直接從晶片上讀出 Vcore,從而提高了準確性
Optimem III增強功能可減輕噪音並提供對 DDR4-4700的支持,PCH附近還有另外一對全尺寸 M.2插槽,各種機載風扇,泵和水循環集管在策略上都放置在了液冷設備上
由板載的風扇擴展卡支持,該卡增加了遠程風扇,RGB燈條和散熱片的選擇探頭連接,以使保持整潔,通過 UEFI或 Fan Xpert 4軟體控制連接的風扇和冷卻

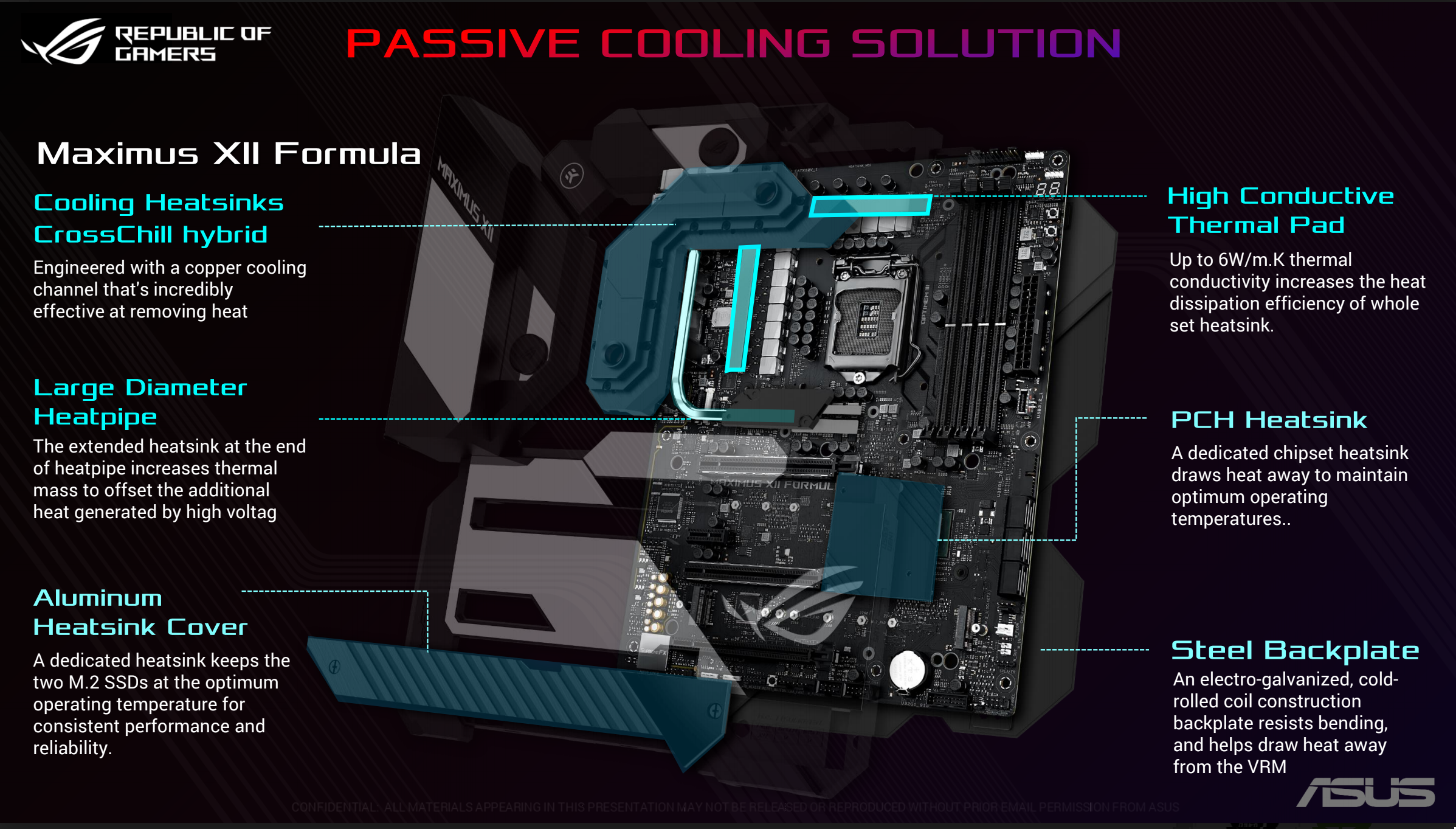

ROG MAXIMUS XII FORMULA之 PCH由厚實的鋁散熱片負責散熱並針對 PCH、MOSFET之散熱採用銅冷卻設計之交叉冷混合冷卻散熱器,與直徑熱導管能有效去除熱量,散熱片上並覆有有反射塗層,以及 ROG Logo


配件
一份 ROG感謝卡,一個 M.2硬碟螺絲包,一個驅動光碟,一份說明書,4X SATA3數據線,一根燈條延長線,一根細長燈條延長線,一個 ROG貼紙,一個 ROG杯墊,一個立式 2 X2雙頻 WiFi移動天線,一個 Q-Connect ,一個 SLI連接連接器等


ASUS ROG MAXIMUS XII FORMULA特色
電源設計與降壓趨勢

高核計數 (HCC) 處理器具有巨大的計算能力,因此需要一種能夠快速響應大規模電流波動的電源電路,當 CPU超頻時,這些電源需求呈倍數增長,因此 ROG MAXIMUS XII FORMULA擁有 16個策略適用於任何工作負載和所有工作條件


ROG MAXIMUS XII FORMULA內建 Intel AX201 Wi-Fi 6,雙 LAN端口以及 Marvell AQtion 5Gbps適配器,無論用戶使用有線還是無線都可以利用 GameFirst的優勢
Intel Wi-Fi 6 AX201


10Gb Ethernet Onboard
ROG MAXIMUS Xll EXTREME and FORMULA
板載 AQC-107晶片為您提供最新的網絡連接,並
滿足內容創建者對電力的苛刻要求,板載10 Gbps以太網路提供高達 10X的標準千兆頻寬,讓您流暢的傳輸未壓縮的 4K UHD視頻


2.5G Ethernet
Latest Intel@ 1225-V technology
ROG MAXIMUS EXTREME, FORMULA and APEX 配備最新 Intel 1225V 2.5G LAN chip onboard
使用現有的 CAT5e電纜,您可以利用此網絡升級以體驗更流暢,無延遲的遊戲,立即播放高分辨率
視頻,享受更快的文件傳輸


AI Overclocking
在 AI Overclocking方面 ROG MAXIMUS XII FORMULA也進行了升級,現在可以顯示和分解 LLC設置,以及通過 AI冷卻的新工具,可以更輕鬆的控制 CPU風扇達到安靜或效能的需求


PROCOOL II
插座按照嚴格的規格構建,以確保與 PSU電源線保持齊平接觸,ProCool Il連接器具有金屬盔甲可進一步散熱,連接器的較低阻抗有助於防止熱點並提高可靠性


Team Power Architecture
針對 HCC平台進行了優化
VRM設計無雙降低瞬時,增加 CPU穩定性


Upgraded Power


DDR4 4700+


OPTIMEM III
OPTIMEM記憶體優化佈線已經來到第三代,OPTIMEM乃在電路板底層加入大面積接地面防範外部干擾,而頂層則針對 VIA穿孔加入 Ground Trace 防止訊號橫向干擾;同時減少 VIA穿孔數量並優化分層路徑減少干擾,透過 OptiMem III記憶體優化的 T-Topology佈線,可達到 DDR4 4700


AI Cooling
啟用 AI Cooling可優化照明散熱和適度的 CPU負載,AI Cooling可通過不斷跟踪 CPU溫度並等待它保持穩定兩分鐘。 一旦穩定,AI Cooling將繼續平衡熱量和通過降低風扇速度來保持低噪音,同時保持 5度C的增量


AI Networking
全面的網絡控制,在 System Monitor與 GameFirst VI 收集實時用戶系統資料
Prioritize Srnarter
有自動識別任務的本質,並確定優先級以實現最大的穩定性最小的干擾以優化網絡流量和連接,實現在線無延遲
Adjust bandwidth dynamically
根據用戶的行為動態調整每個應用程式的頻寬以確保系統網絡始終暢通無阻
Adaptive Intelligence
使用應用程式自發提昇實時性,以優化用戶體驗


Livedash
監控和自定義您的裝備
ROG MAXIMUS Xll FORMULA和 EXTREME均包含 LiveDash,內置 2英寸的 OLED面板顯示有用
信息和可自定義的圖形


On Board RGB Headers
REB headers + Addressable Gen2 RGB headers
– 2 X 3 pin Addressable Gen 2 Headers
– 2 X 4-pin RGB Headers


Addressable Gen2 Headers
升級設計可尋址 RGB接頭連接器
Z490的可尋址 Gen 2接頭連接器現在能夠檢測第二代可尋址 RGB設備上的 LED數量,從而允許該軟體可自動為特定設備定制照明效果,新的接頭連接器還提供與現有 Aura的向下兼容性,傳統的可尋址 LED燈帶無法檢測到 LED的數量,因此預設偵測為120 LEDS,但是 Gen2 LED燈帶可以檢測到多個LED並自動調整照明


AURA Sync
為了讓用戶有更多選擇來個性化其色彩構建,Aura生態系統持續進步,涵蓋多個產品類別和第三方設備,不斷擴展的硬體陣容需要軟體中更好的控制層,因此最新的 Aura軟體更新支持直接輸入 RGB代碼,使您可以更準確地撥打顏色和色調
板載 5050和可尋址 RGB標頭
作為與開發人員合作以創建更具凝聚力的生態系統的積極舉措的一部分


Superb Connectivity


GameFirst VI
GameFirst VI整合 ASUS ROG機種網路的最佳化工具,可減少網路延遲並調整網路使用優先順序,為玩家創造最好的網路環境
GameFirst VI可智能地切換應用程式優先級並根據以下情況調整頻寬
遊戲時,它會優先處理遊戲數據包,以確保流暢的在線遊戲,即使同時傳輸或傳輸高質量的視頻或大文件亦能順暢網無阻

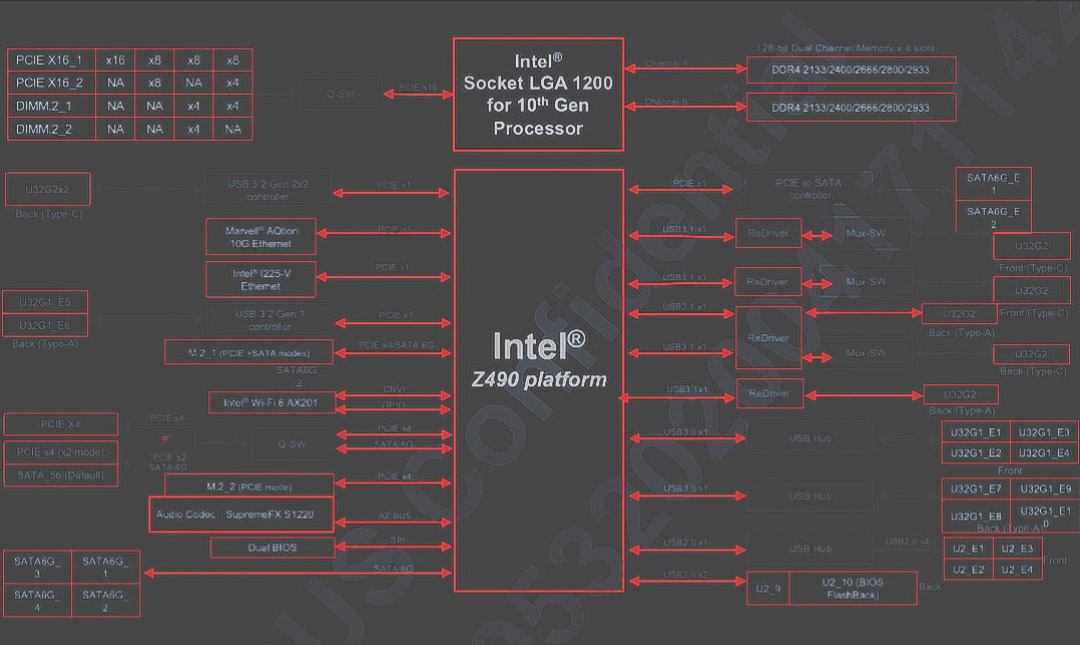

ASUS ROG MAXIMUS XII FORMULA方塊圖


ASUS ROG MAXIMUS XII FORMULA鳥瞰


板載 6x SATA 6Gb/s ports type 2242/2260/2280/22110 (supports PCIe 3.0 x4 mode)
M.2_1 slot (Key M), type 2242/2260/2280 (supports PCIe 3.0 x4 & SATA
modes)
M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 3.0 x4 mode)


ROG MAXIMUS XII FORMULA擁有 Crosschill EK Ill hybrid heatsink以及 M.2 and PCH heatsinks,8個 PWM / DC接頭,包含 CPU_Fan (1A/12W)、 Q-Fan Top Center、CPU_OPT (1A/12W) 、AIO_PUMP (1A/12W) 、H_AMP (3A/36W) Q-Fan Bottom-Right、CHA_FAN1(1A)12W) Q-Fan Center-Left、CHA_FAN2 (1A/12W) Q-Fan Center-Right、CHA_FAN3(1A)12W) Q-Fan Bottom-Right、W_PUMP+
在 PCIe插槽方面擁有 2x PCIe 3.0 x16 slots (supports x16 or x8/x8 modes)
1x PCIe 3.0 x16 slot (supports x4 mode)
1x PCIe 3.0 x1 slots (Supports PCIe bifurcation for RAID


主板背面散熱裝甲


散熱裝甲側面


正面散熱裝甲


雖然 CPU頻率是 Z490最大的亮點,但對於 Comet Lake處理器的優勢還不只於此,在記憶體頻率方面 Z490支持預設 DDR4-2933,透過改進 OptiMemIII跟踪解決方案,ROG MAXIMUS XII FORMULA可超頻到 DDR4 4700+


16個 TDA21490功率級 (每個 90A)組成強大的供電


CrossChill EK III水冷模組


注水孔


Start & Reset Button & Debug LED


LGA1200
LGA1200有 1200個針腳觸點,雖然插槽尺寸與 LGA 1151插槽相同 (37.5mm x 37.5mm),但防呆位置不同,所以之前的處理器將無法安裝在LGA1200插槽上,但插槽四周的固定散熱器孔位與孔距與之前相同


VRM特寫


SupremeFX S1220 音效晶片與 ESS ES9023P DAC
SNR輸入和120dB SNR輸出,允許用戶以最小的噪聲進行流式傳輸和記錄,編解碼器還具有一個耳機放大器,可提供 2.1Vrms輸出,驅動能力高達 600歐姆,以及感知所連接耳機阻抗的能力
M12H的前面板輸出由 SABRE 9023P驅動,並利用ESS Hyperstream DAC提供精確定位和權威動態的架構
增益的阻抗範圍如下:
Performance 0-50Ω
Powerful 51-109Ω
Extreme 110Ω
