ASUS ROG 秘密武器-隱藏版 ASUS ROG MAXIMUS IX APEX 現身

ASUS ROG秘密武器-隱藏版 ASUS ROG MAXIMUS IX APEX 現身
官方之前宣布 ROG Z270 系列中有下列產品
EXTREME
FORMULA
CODE
HERO
GENE
IMPACT

而APEX則是在以上清單之外
而成為 ROG的秘密武器-Module DDR4 2 DIMM 超頻隱藏版
是目前 7700K的 WR御用版
Core i7-7700K 超上7.383GHz
CPU外頻則達 584MHz,記憶體方面則上到 DDR4 5004MHz
超頻部分請看影片介紹
[yt]RB1YODoCReE[/YT]

除了好超頻以外, APEX更特殊的是
原本該配置另外 2DIMM的位置現在則設計為DIMM.2
DIMM.2的插槽可以插上ASUS 配備的轉卡,成為2組 SSD M.2接口
同時可以利用記憶體散熱風扇對M.2散熱,以改善M.2的高溫

老會員都知道我測試的風格
看圖看數據,看倌心中自會有論斷,不用廢話說得天花亂墜,宛如廣編稿有何意義
寫的再美再好再多,寫得過原廠的介紹嗎?還不如複製貼上算了
看不懂數據的就看原廠介紹

彩盒







掀開


Z270以後的統一配置


配件與HERO大同小異


SLI HB BRIDGE與DIMM.2轉卡


DIMM.2 轉卡兩面皆有1組M.2 Type 22110 插槽





主板鳥瞰













後置I/O


前置SATA接口


插上轉卡


有機會再來上M.2 SSD 測試效能看看


PCIe插槽為 SafeSlot設計





上GSKILL DDR4 4266 4GBX2











測試平台:
M/B :ASUS ROG MAXIMUS IX APEX
MEM :GSKILL DDR4 4266 4GBX2 DUAL Channel
MEM :GSKILL DDR4 4266 8GBX2 DUAL Channel
OS :WIN 10 X64
CPU:INTEL kabylake Core i7 7700k
Cooler:水冷用放的




待續

.

coolaler

FANGBING LO (Robinson Lo)
已加入
9/17/03
訊息
53,063
互動分數
623
點數
113
位置
Taichung
網站
www.coolaler.com

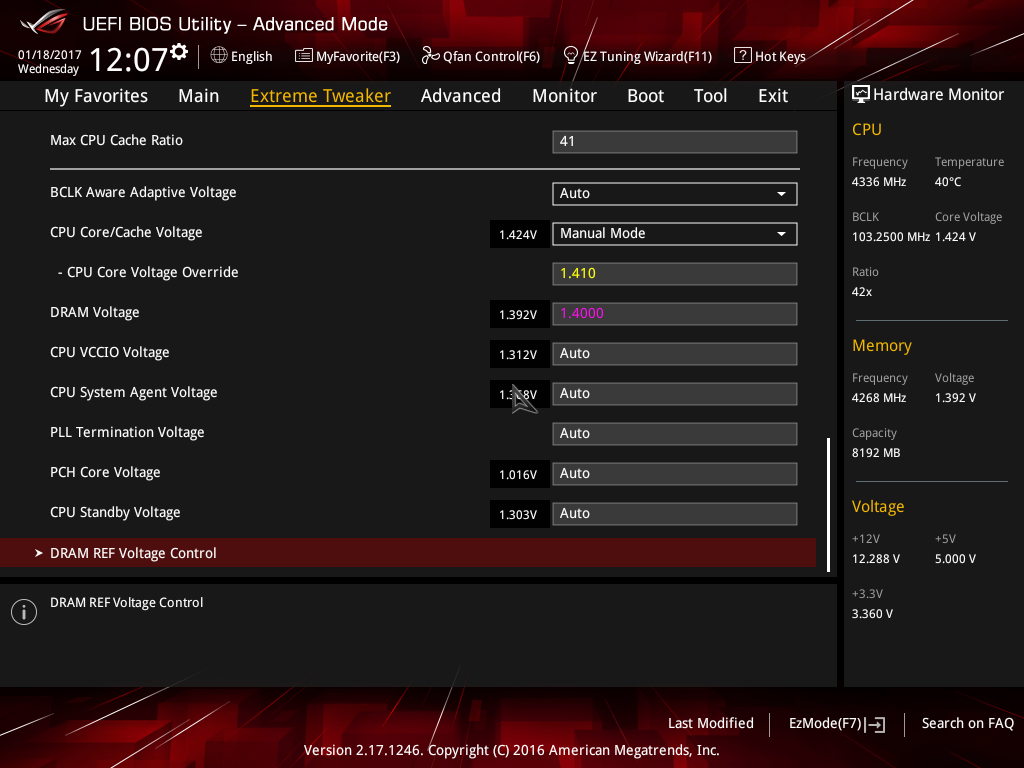

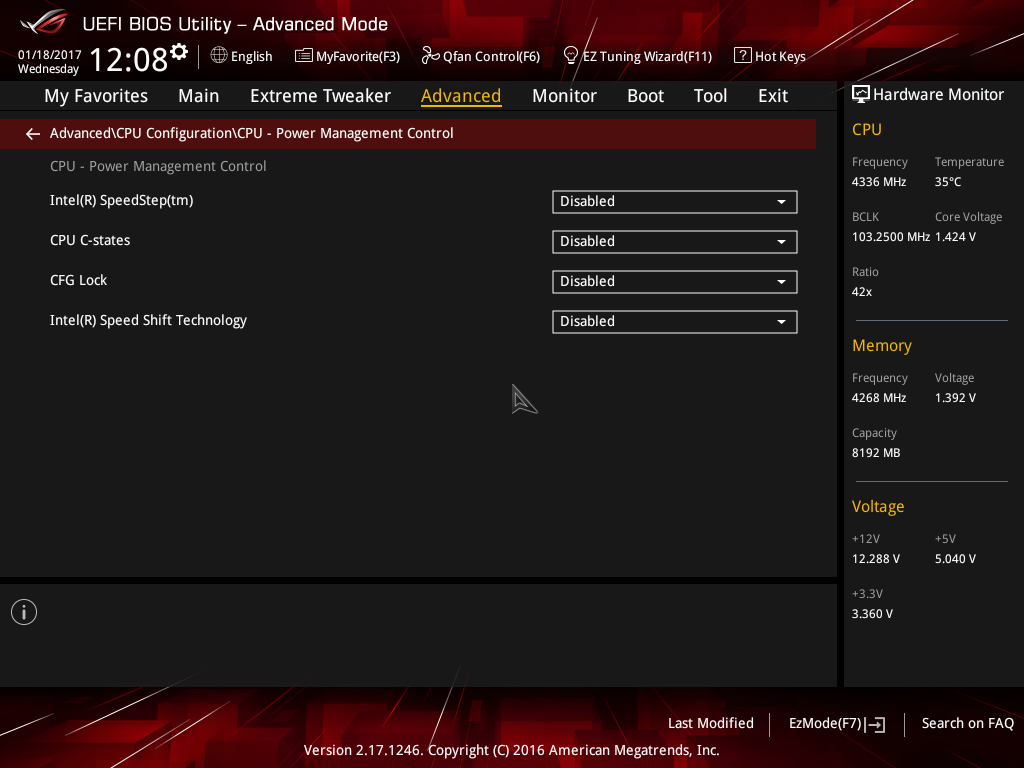

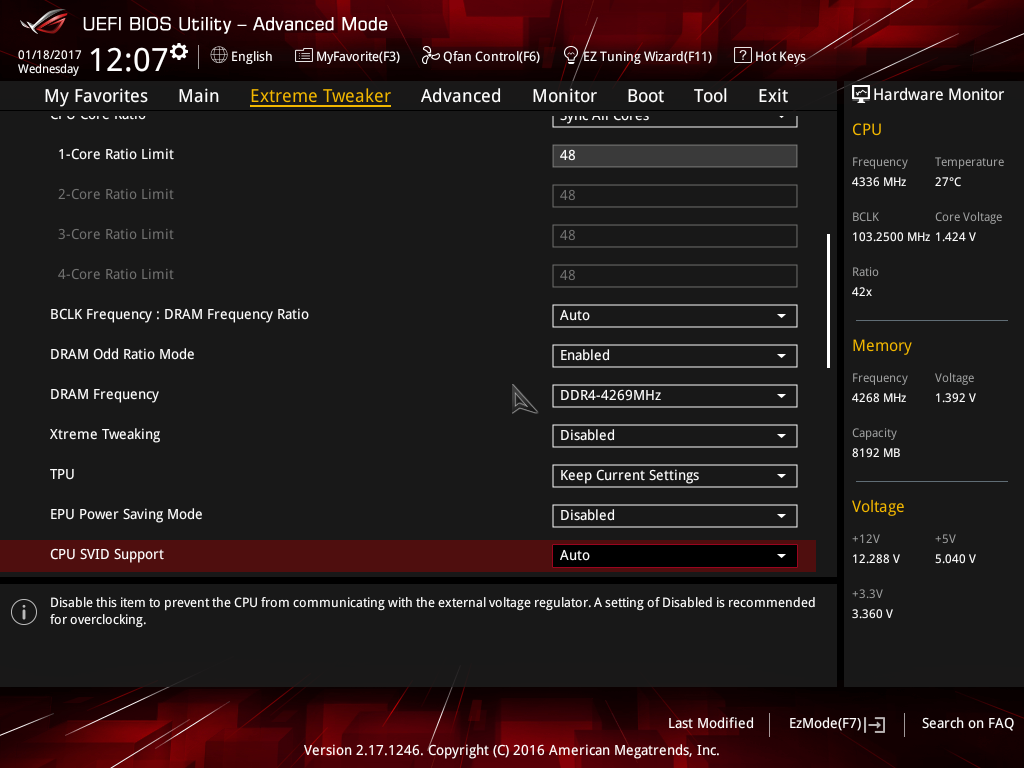

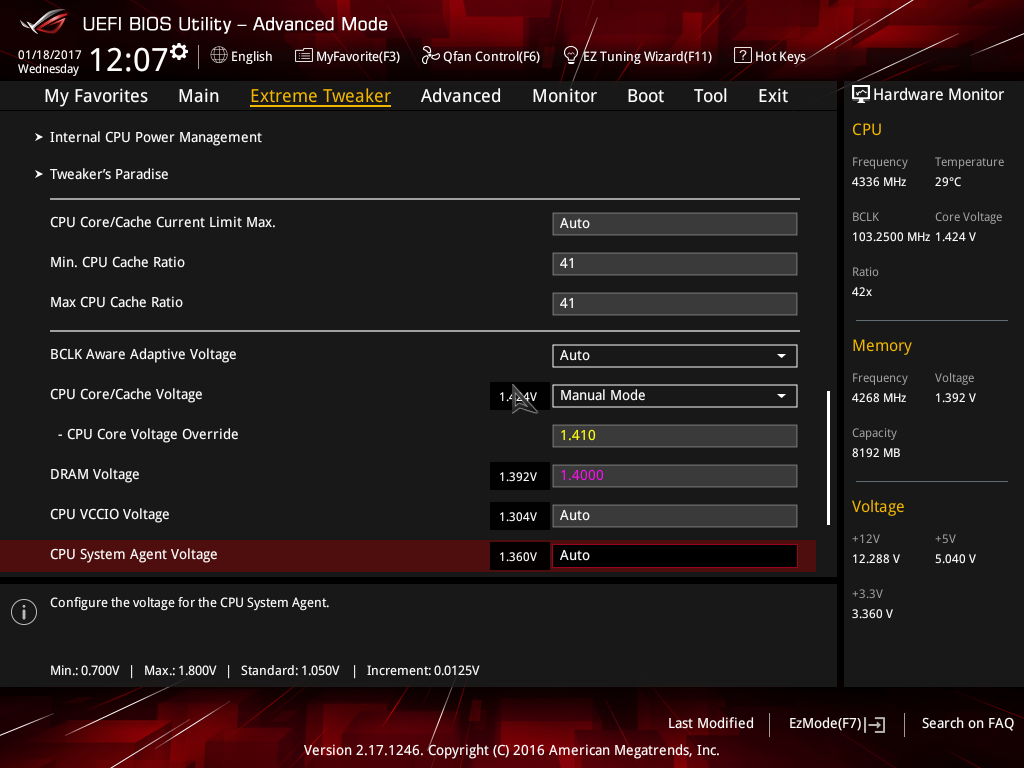

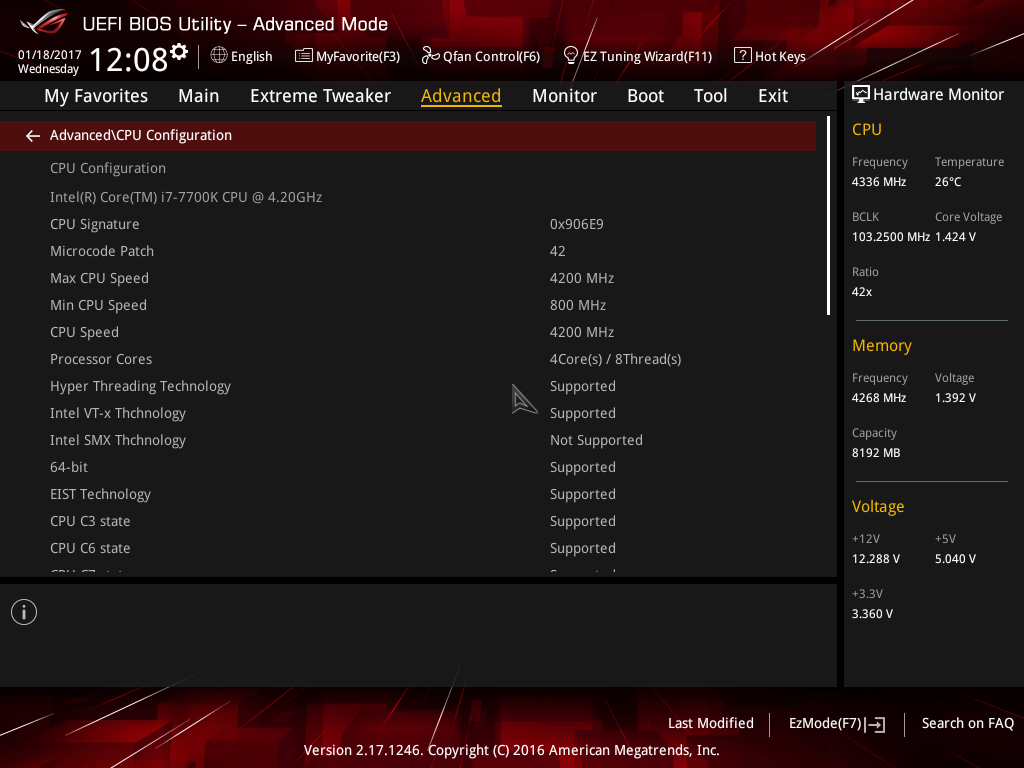

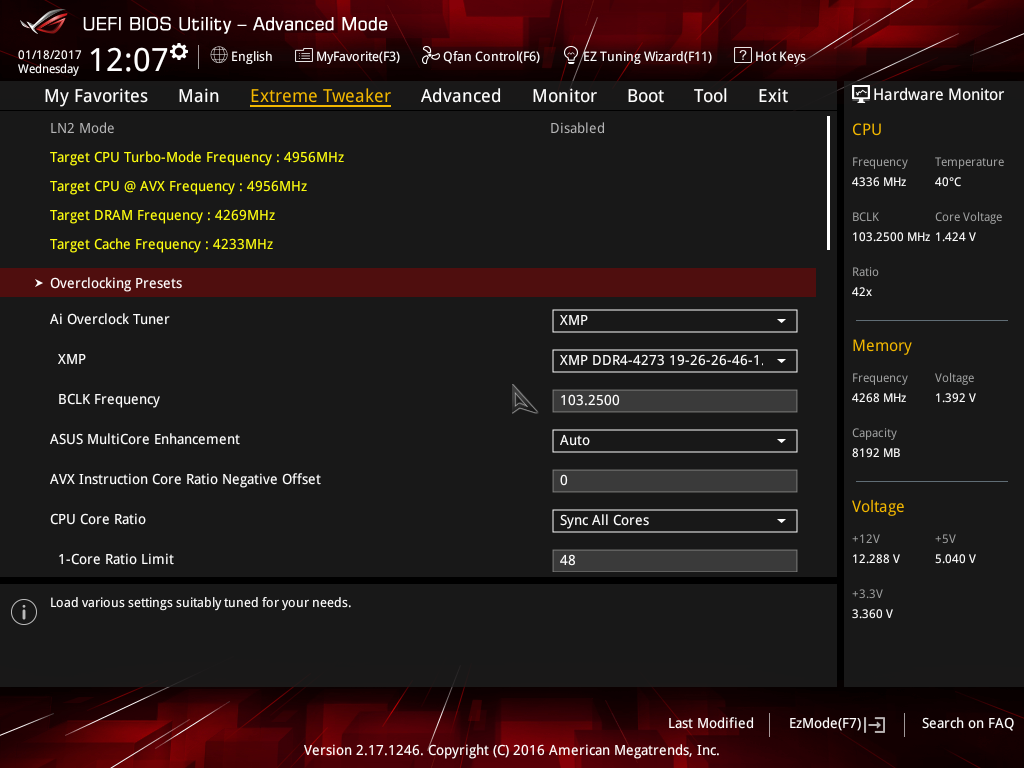

測試諸元 BIOS info
1.DDR4 4266 4GBX2@4.95GHz

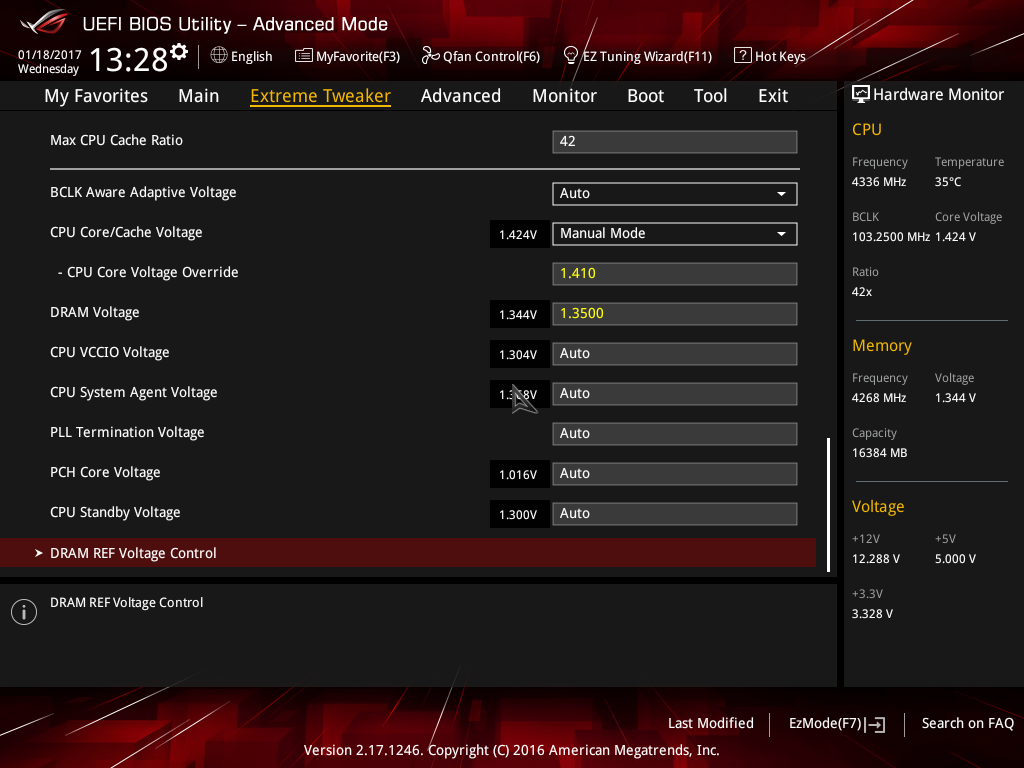

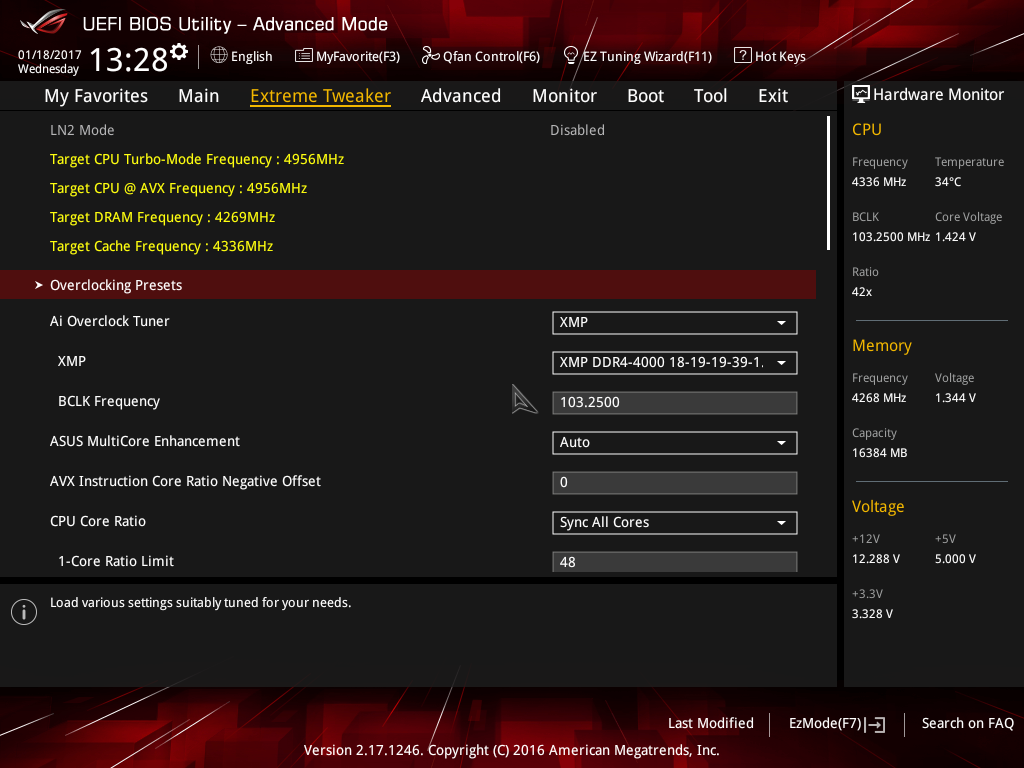

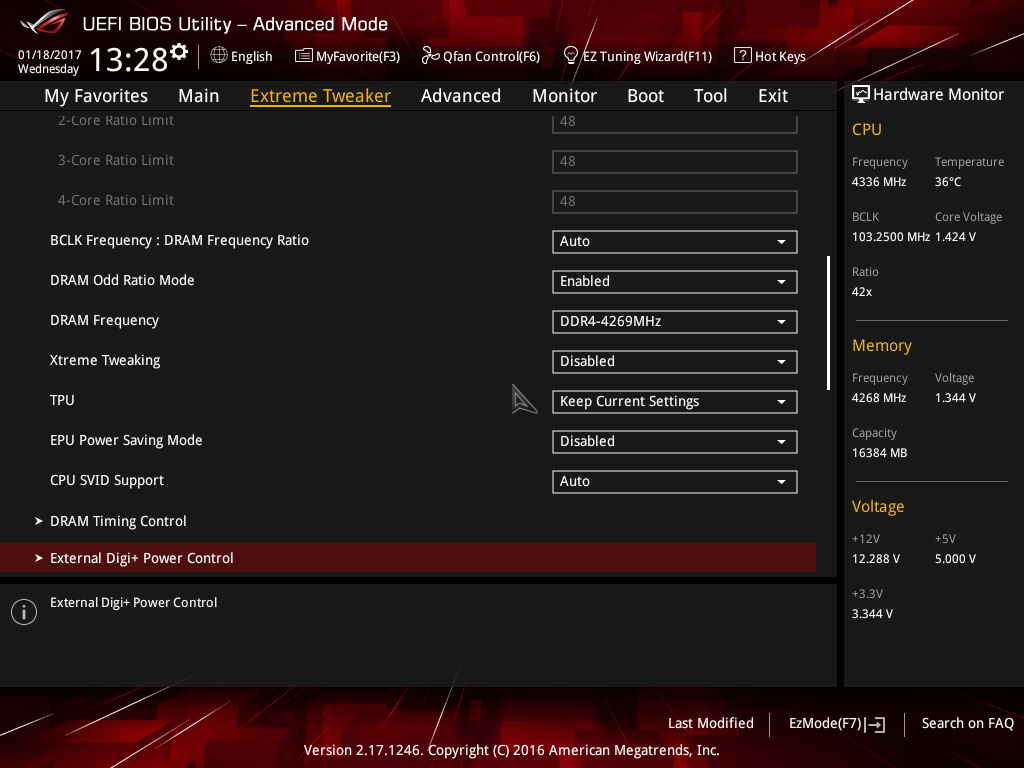

測試諸元BIOS info
2.DDR4 4266 8GBX2@4.95GHz














coolaler

FANGBING LO (Robinson Lo)
已加入
9/17/03
訊息
53,063
互動分數
623
點數
113
位置
Taichung
網站
www.coolaler.com

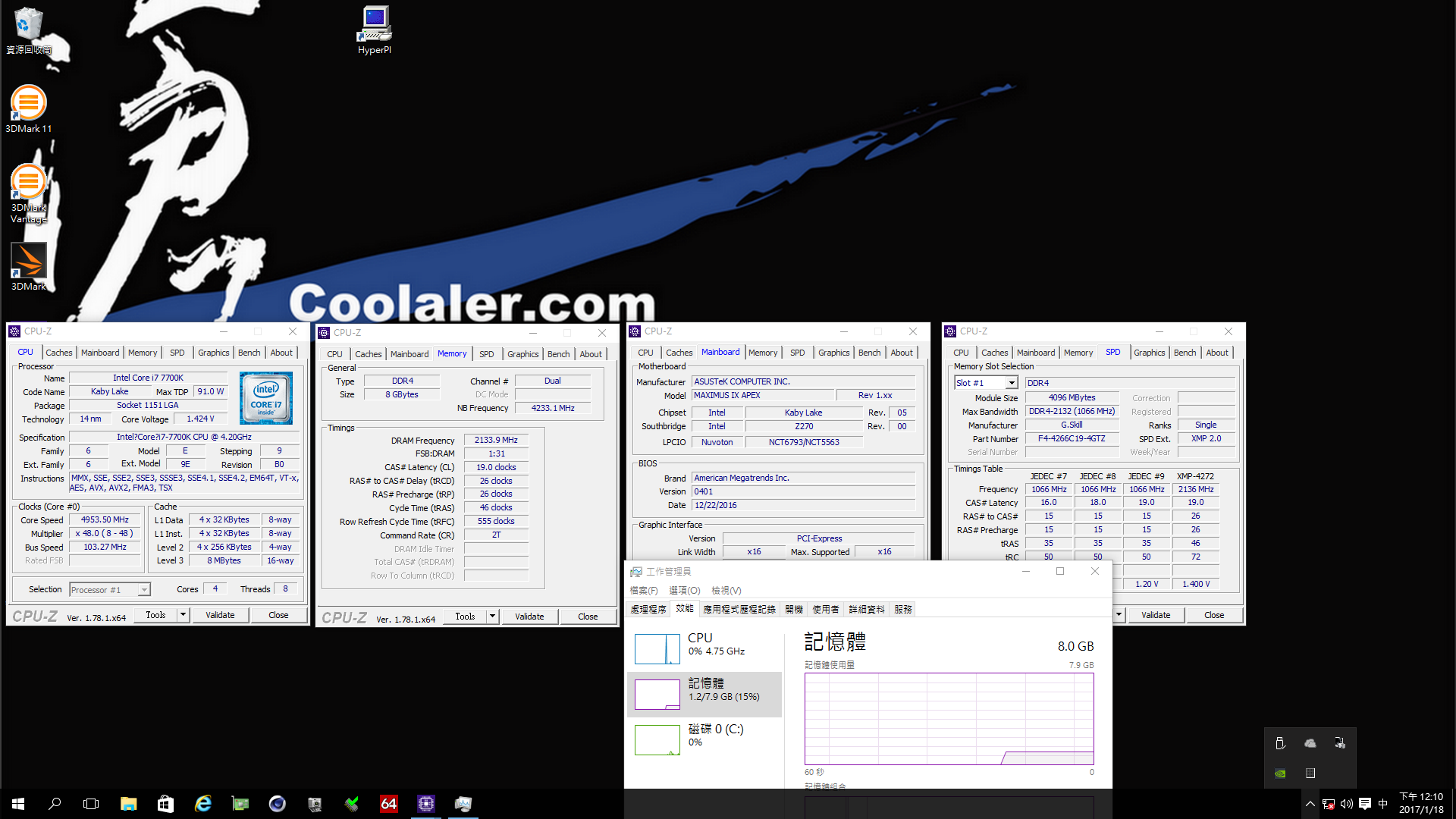

測試諸元
1.DDR4 4266 4GBX2@4.95GHz



coolaler

FANGBING LO (Robinson Lo)
已加入
9/17/03
訊息
53,063
互動分數
623
點數
113
位置
Taichung
網站
www.coolaler.com
MEMORY BANDWIDTH 頻寬輕易破50000



coolaler

FANGBING LO (Robinson Lo)
已加入
9/17/03
訊息
53,063
互動分數
623
點數
113
位置
Taichung
網站
www.coolaler.com
Cinebench R15不掉頻測試


















coolaler

FANGBING LO (Robinson Lo)
已加入
9/17/03
訊息
53,063
互動分數
623
點數
113
位置
Taichung
網站
www.coolaler.com
3DMARK VANTAGE



coolaler

FANGBING LO (Robinson Lo)
已加入
9/17/03
訊息
53,063
互動分數
623
點數
113
位置
Taichung
網站
www.coolaler.com
測試諸元
2.DDR4 4266 8GBX2@4.95GHz



coolaler

FANGBING LO (Robinson Lo)
已加入
9/17/03
訊息
53,063
互動分數
623
點數
113
位置
Taichung
網站
www.coolaler.com
雙面MODULE頻寬就是大
MEMORY BANDWIDTH 頻寬輕易破54000




coolaler

FANGBING LO (Robinson Lo)
已加入
9/17/03
訊息
53,063
互動分數
623
點數
113
位置
Taichung
網站
www.coolaler.com
DDR4 4266 8GBX2 1.35V MEMETEST X8 燒機




























zyx1487

低等會員
已加入
5/25/11
訊息
1,352
互動分數
31
點數
48
Z270最有興趣的一張板。。。不知道什麼時候才買的到
